Projekt domu STORCZYNEK Kod: DM-6533
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

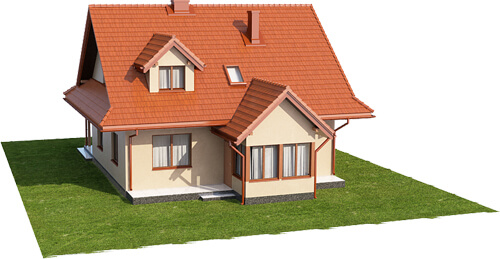

Model

Storczynek ma prostą bryłę na planie zbliżonym do kwadratu, przykryty jest dwuspadowym dachem z dwoma jaskółkami doświetlającymi poddasze. Z przodu elementem charakterystycznym jest tradycyjny ganek, a w elewacji ogrodowej daszek nad wyjściem z salonu. Aby wybudować dom na bazie DM-6533 będziemy potrzebowali parceli o szerokości min. 18m.
Elewacje

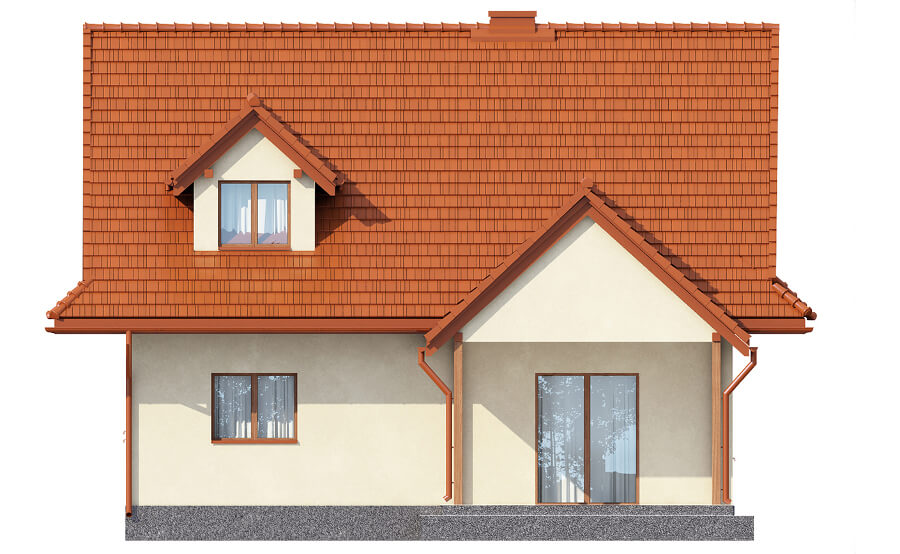

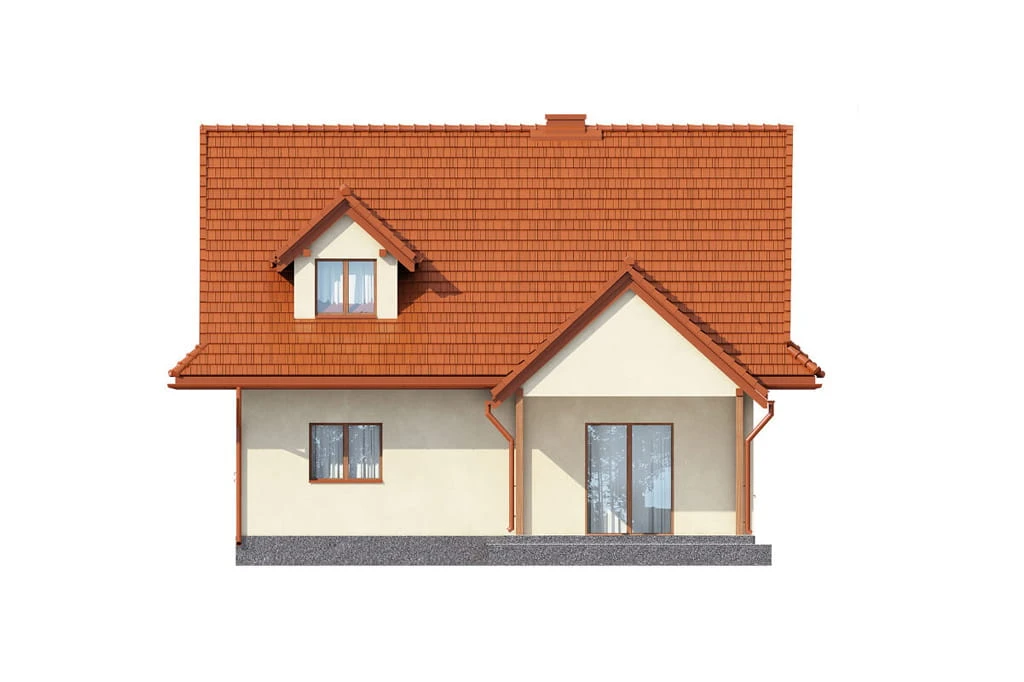

elewacja ogrodowa

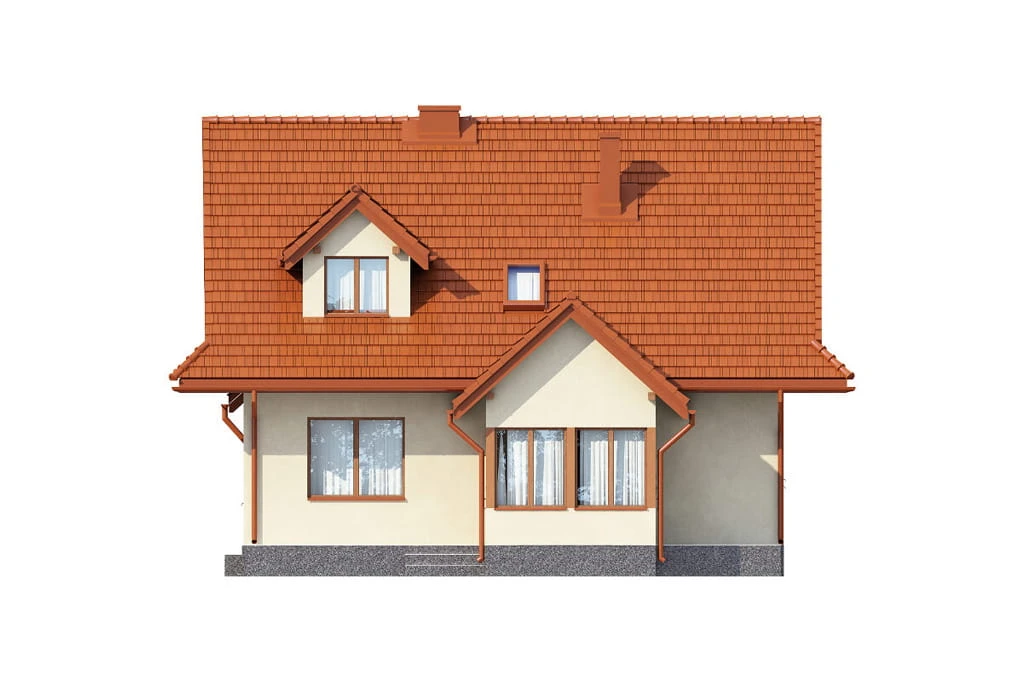

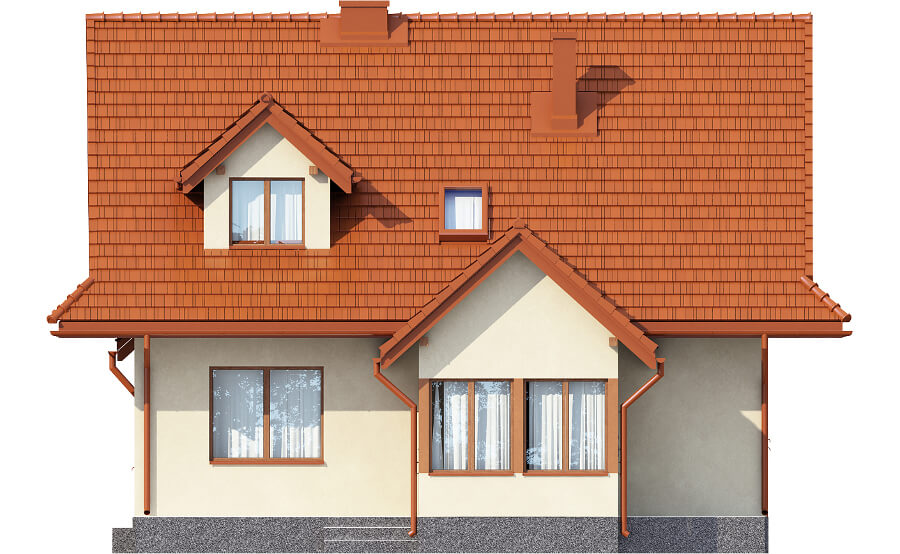

elewacja frontowa

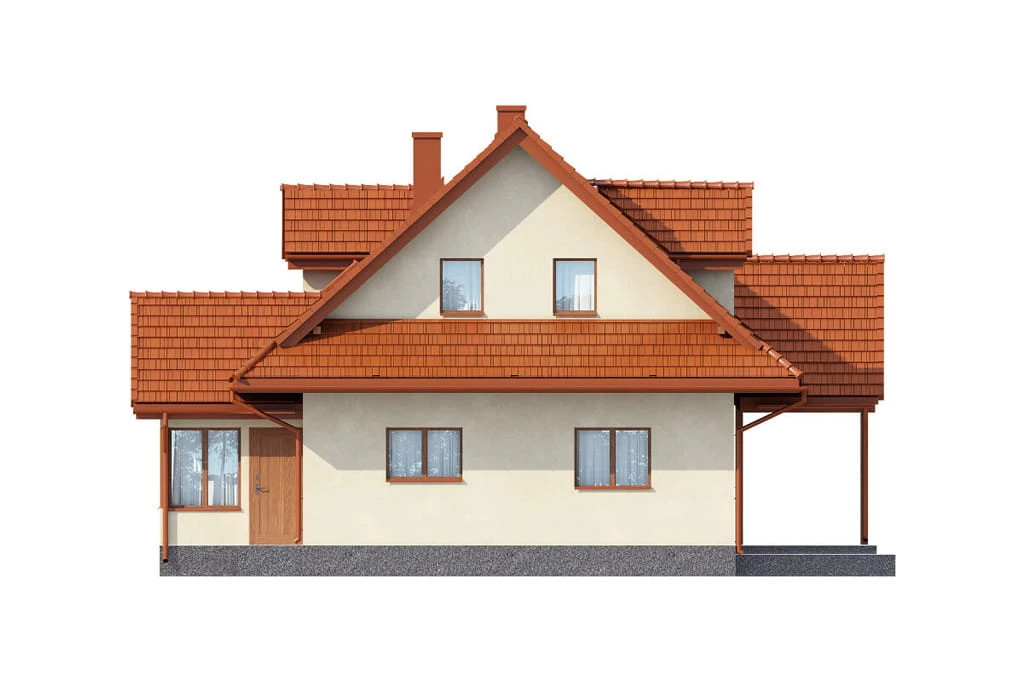

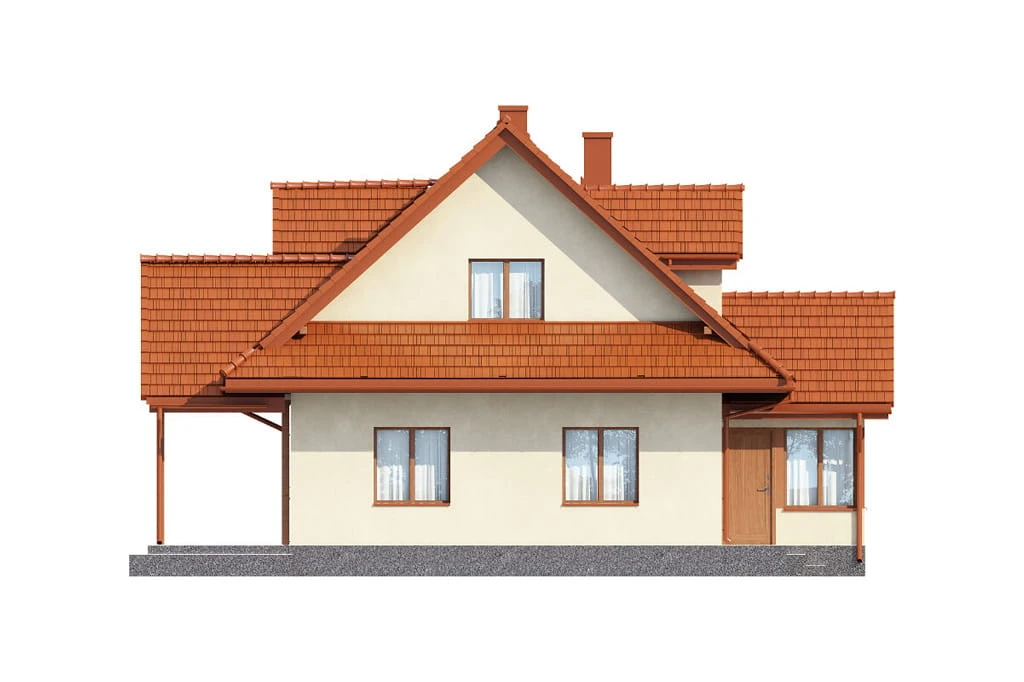

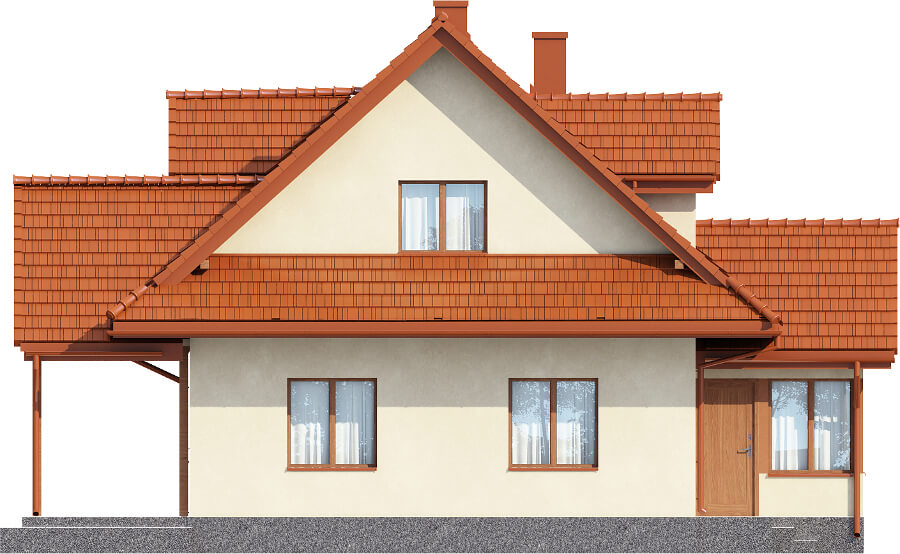

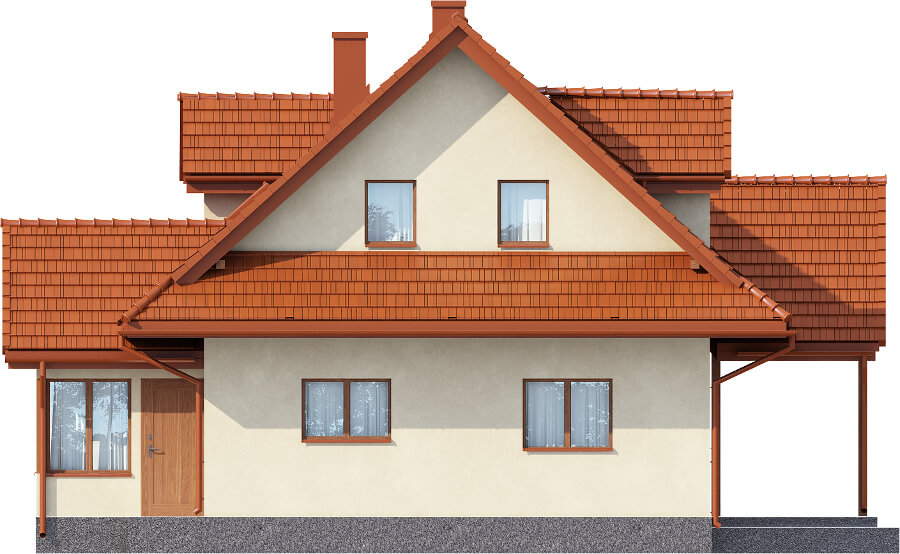

elewacja boczna
elewacja boczna

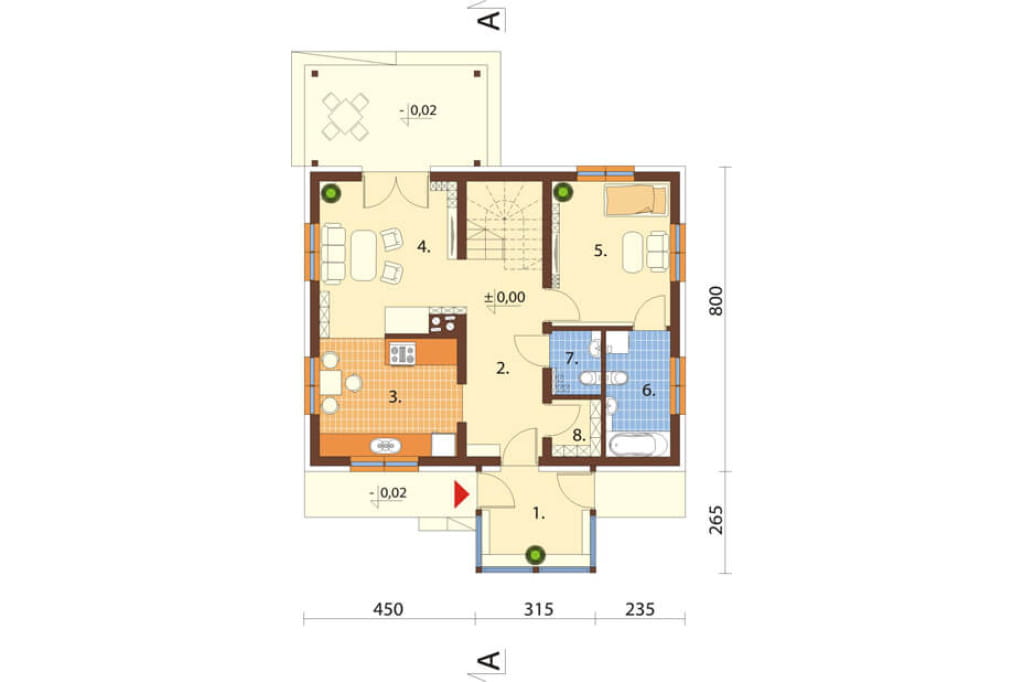

Rzut parteru
PARTER 65.65 m2
1. GANEK: 7.1  m2
2. HALL: 14.2  m2
3. KUCHNIA. 11.2  m2
4. POKÓJ DZIENNY: 14.3 m2
5. POKÓJ: 11.9  m2
6. ŁAZIENKA: 5.6 m2
7. WC 2.2  m2
8. POMIESZCZENIE GOSPODARCZE: 2.0 m2

Na parterze zaprojektowaliśmy bardzo funkcjonalny program. Duży ganek pozwala na umieszczenie w nim szafek na odzież wierzchnią i buty. Główny hall dzieli parter na dwie części. Na lewo salon z kominkiem i kuchnią, na prawo sypialnia z własną łazienką, wc i pomieszczenie gospodarcze.

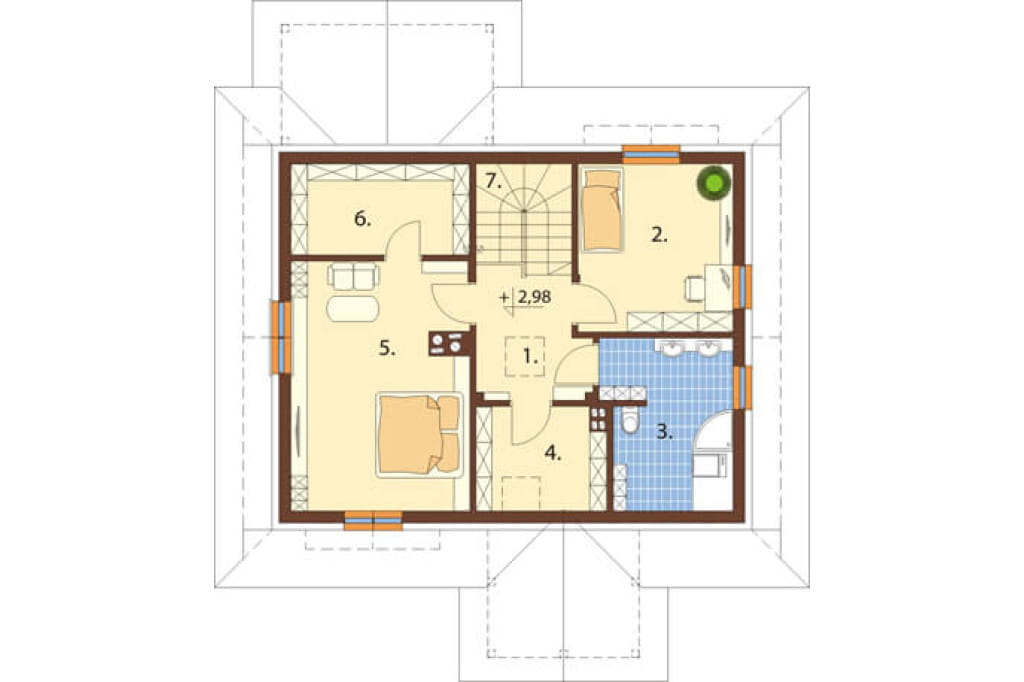

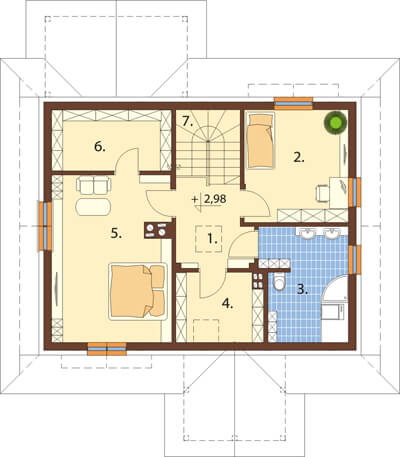

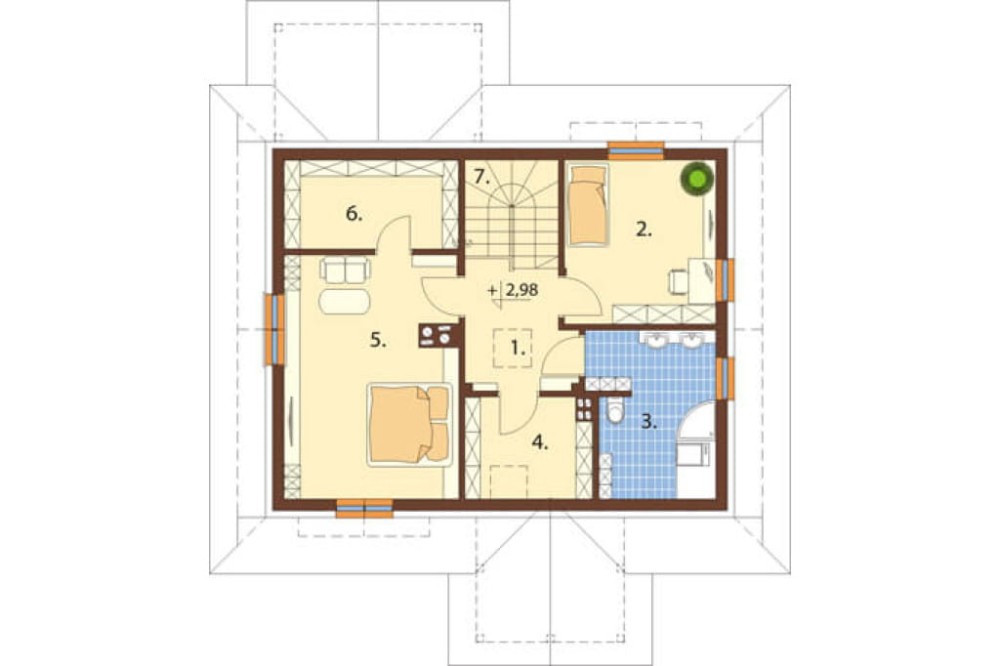

Rzut poddasza

PODDASZE 51,21 m2
1. HALL: 6.0  m2
2. POKÓJ: 9.6 m2
3. ŁAZIENKA 7.1  m2
4. GARDEROBA: 3.4 m2
5. POKÓJ 16.8  m2
6. GARDEROBA 3.9  m2
7. SCHODY 4.4 m2

Na poddaszu są dwa pokoje, z których większy ma własną garderobę. Na wprost schodów umiejscowiliśmy wspólną garderobę, obok niej jest przestronna łazienka. Program uzupełnia mały pokój.

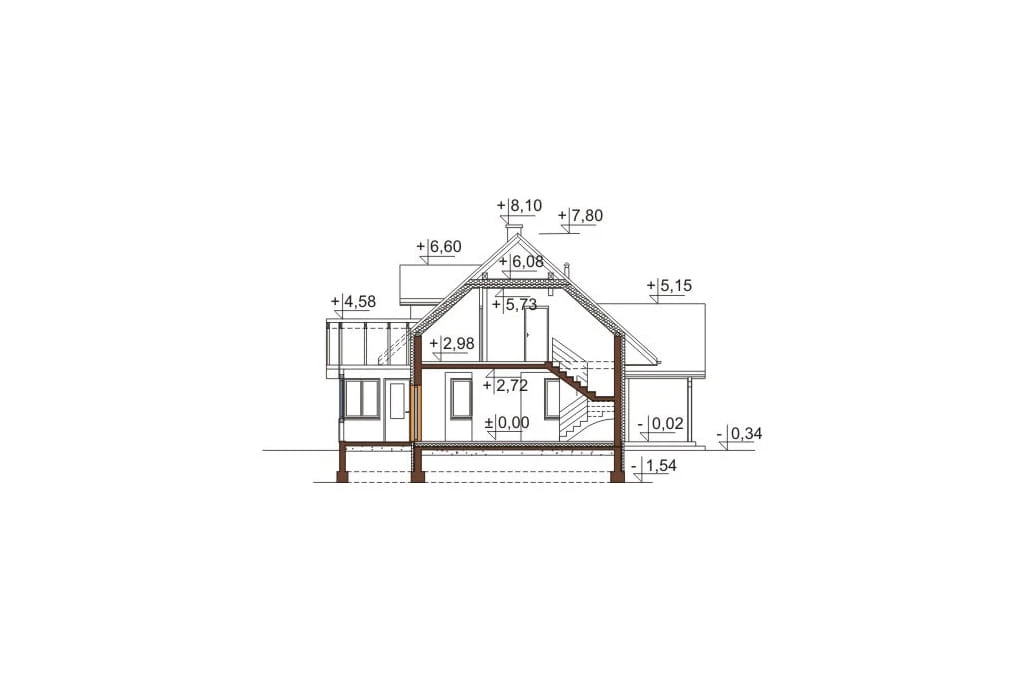

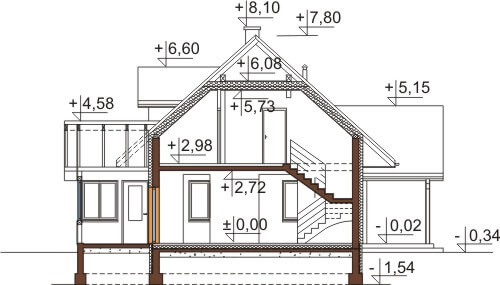

Przekrój

Storczynek to ciekawa propozycja wśród naszych projektów domów z poddaszem użytkowym. Polecamy inwestorom pragnącym wybudować dom o tradycyjnej architekturze, bez garażu w bryle.

Projekt domu DM-6533 STORCZYNEK. Dom parterowy z poddaszem, bez garażu, niepodpiwniczony.

Technologia tradycyjna. Ściany zewnętrzne:bloczki z betonu komórkowego 24cm, styropian 15 cm, tynk zewnętrzny.
Strop nad parterem: żelbetowy.
Kąt nachylenia dachu: 42°,
Ogrzewanie: kominek z płaszczem wodnym
Wentylacja: grawitacyjna
Program: 3 pokoje, salon, kuchnia, 2 łazienki, WC, 2 garderoby

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- charakterystyka energetyczna
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 99.40 m²
Powierzchnia użytkowa: 116.90 m²
Kubatura: 603.00 m³
Szerokość działki: 18.00 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 15
Kąt nachylenia dachu: 42°
Ilość pokoi: 3
Pokój na parterze: Tak
Wysokość budynku: 8.14 m
Rodzaj ogrzewania: kominkowe
Wskaźnik energii pierwotnej: 63.68 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: parterowe z poddaszem mieszkalnym, projekty domów, jednorodzinne, parterowe z poddaszem użytkowym, projekt domu, dom przyjazny dziecku, projekty domów małych i tanich
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Dawid Skowron
CENA 3 EGZ. PROJEKTU 800PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
