Hotel
Kod: K-74
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
K-74. Projekt hotelu, projekt motelu, projekt zajazdu, projekt pensjonatu, projekt budynku noclegowego, projekt budynku konferencyjnego, projekt sanatorium, projekt domu weselnego, projekt restauracji, projekt domu opieki, projekt domu spokojnej starości, projekt budynku SPA, projekt centrum odnowy biologicznej,
Rzut piwnicy
1. Klatka schodowa 8,60 m2
2. Komunikacja 9,24 m2
2a. Winda
3. Winiarnia 166,67 m2
4. Toalety 18,71 m2
5. Toaleta dla niepełnosprawnych 7,20 m2
6. Rozdzielnia 8,18 m2
7. Zmywalnia 10,99 m2
8. Zaplecze winiarni 48,14 m2
9. Magazyn 5,41 m2
10. Magazyn napojów 6,6 m2
11. Chłodnia 6,51 m2
12. Mroźnia 6,13 m2
13. Magazyn mebli 11,67 m2
14. Magazyn naczyń 13,10 m2
15. Komunikacja 10,61 m2
16. Magazyn techniczny 26,92 m2
17. Komunikacja 13,09 m2
18. Przedsionek 7,22 m2
19. Magazyn biel. brud. 8,73 m2
20. Pralnia 26,33 m2
21. Prasowalnia 26,33 m2
22. Magazyn biel. czyst. 9,89 m2
23. Klatka schodowa 7,09 m2
24. Komunikacja 7,87 m2
25. Szatnia damska 10,14 m2
26. Łazienka 3,68 m2
27. Szatnia męska 6,47 m2
28. Przedsionek toalety 3,92 m2
29. Łazienka 3,79 m2
30 .Wentylatornia 26,17 m2
31. Pom. techniczne 9,53 m2
32. Stacja uzd. wody 14,65 m2
33. Kotłownia 18,67 m2
Największym pomieszczeniem w piwnicy jest winiarnia oraz jej zaplecze. Można w niej stworzyć wyjątkowe miejsce, które będzie wyróżniać hotel od innych tego typu obiektów. W piwnicy zaprojektowaliśmy także magazyny bielizny, pralnię, prasowalnię, szatnię dla pracowników, oraz pomieszczenia techniczne.

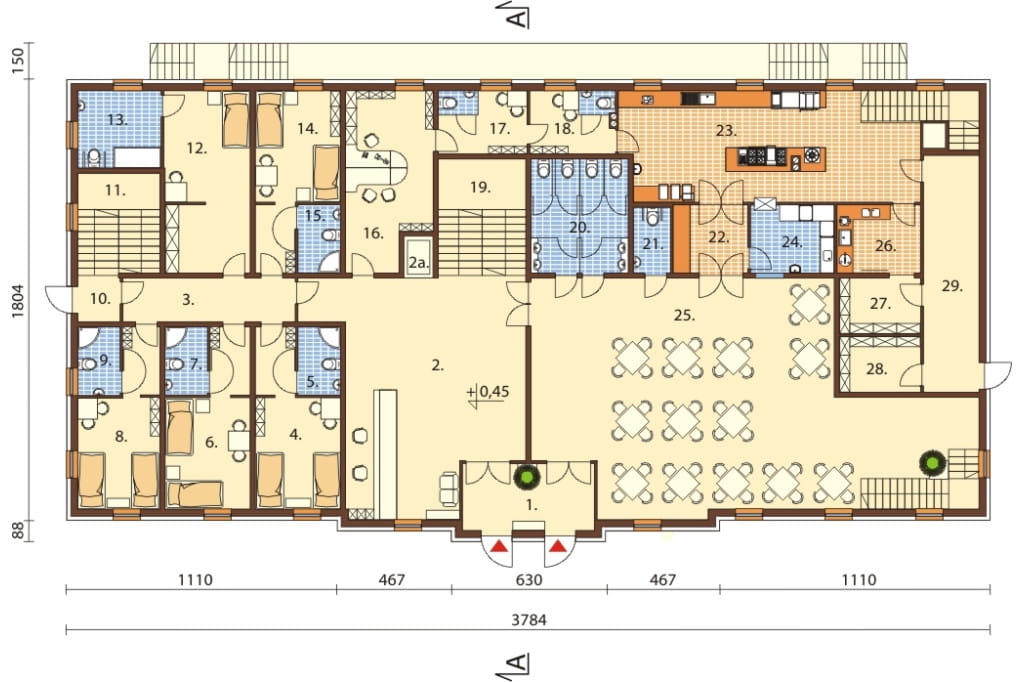

Rzut parteru
1. Wiatrołap 14,97 m2
2. Recepcja z komunikacją 70,66 m2
2a. Winda
3. Komunikacja 12,73 m2
4. Pokój 23,13 m2
5. Łazienka 4,90 m2
6. Pokój 20,88 m2
7. Łazienka 4,90 m2
8. Pokój 19,79 m2
9. Łazienka 4,94 m2
10. Wiatrołap 3,31 m2
11.Klatka schodowa 17,08 m2
12. Pokój nps 26,1 m2
13. Łazienka nps 10,82 m2
14. Pokój 20,74 m2
15. Łaizenka 4,90 m2
16. Kier. recepcji 24,54 m2
17. Pomieszczenie socjalne 9,49 m2
18. Pomieszczenie socjalne 9,01 m2
19. Klatka schodowa 13,10 m2
20. Toalety 18,71 m2
21. Toaleta nps 4,15 m2
22. Rozdzielnia 8,60 m2
23. Kuchnia 52,36 m2
24. Zmywalnia 9,65 m2
25. Restauracja 135,55 m2
26. Obieralnia+wyp. jaj 9,64 m2
27. Magazyn warzyw 7,67 m2
28. Magazyn p. suchych 7,67 m2
29. Komunikacja 22,23 m2
Na parterze jest recepcja, pięć pokoi dla gości w tym jeden dostosowany do potrzeb osób niepełnosprawnych, duża restauracja z pełnym zapleczem kuchennym oraz sanitarnym. Dwa pomieszczenia socjalne dla pracowników kuchni, oraz pokój kierownika recepcji.

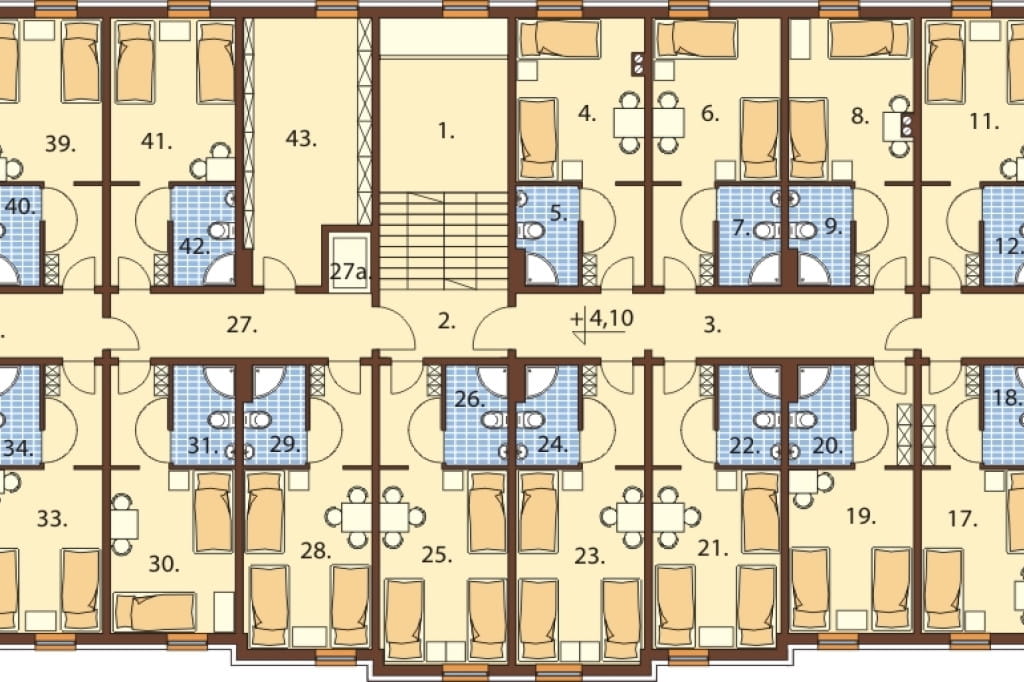

Rzut pierwszego piętra
1 Klatka schodowa 11,51 m2
2 Komunikacja 6,83 m2
3 Komunikacja 19,97 m2
4 Pokój 21,42 m2
5. Łazienka 4,62 m2
6. Pokój 20,51 m2
7. Łazienka 4,62 m2
8. Pokój 20,51 m2
9. Łazienka 4,62 m2
10. Komunikacja 12,74 m2
11. Pokój 18,87 m2
12. Łazienka 4,62 m2
13. Pokój 19,85 m2
14. Łazienka 4,90 m2
15. Pokój 19,85 m2
16. Łazienka 4,62 m2
17. Pokój 20,74 m2
18. Łazienka 4,62 m2
19. Pokój 20,74 m2
20. Łazienka 4,62 m2
21. Pokój 23,76 m2
22. Łazienka 4,90 m2
23. Pokój 24,60 m2
24. Łazienka 4,90 m2
25. Pokój 23,76 m2
26. Łazienka 4,90 m2
27. Komunikacja13,13 m2
27a. Winda
28. Pokój 23,76 m2
29. Łazienka 4,90 m2
30. Pokój 20,74 m2
31. Łazienka 4,62 m2
32. Komunikacja 13,13 m2
33. Pokój 20,74 m2
34. Łazienka 4,90 m2
35. Pokój 20,74 m2
36. Łazienka 4,90 m2
37. Pokój 20,74 m2
38. Łazienka 4,90 m2
39. Pokój 20,74 m2
40. Łazienka 4,90 m2
41. Pokój 20,74 m2
42. Łazienka 4,90 m2
43. Magazyn 24,27 m2
Na pierwszym piętrze rozplanowaliśmy osiemnaście pokoi dwu i trzy osobowych z łazienkami. Obok klatki schodowej jest przestronne pomieszczenie magazynowe.

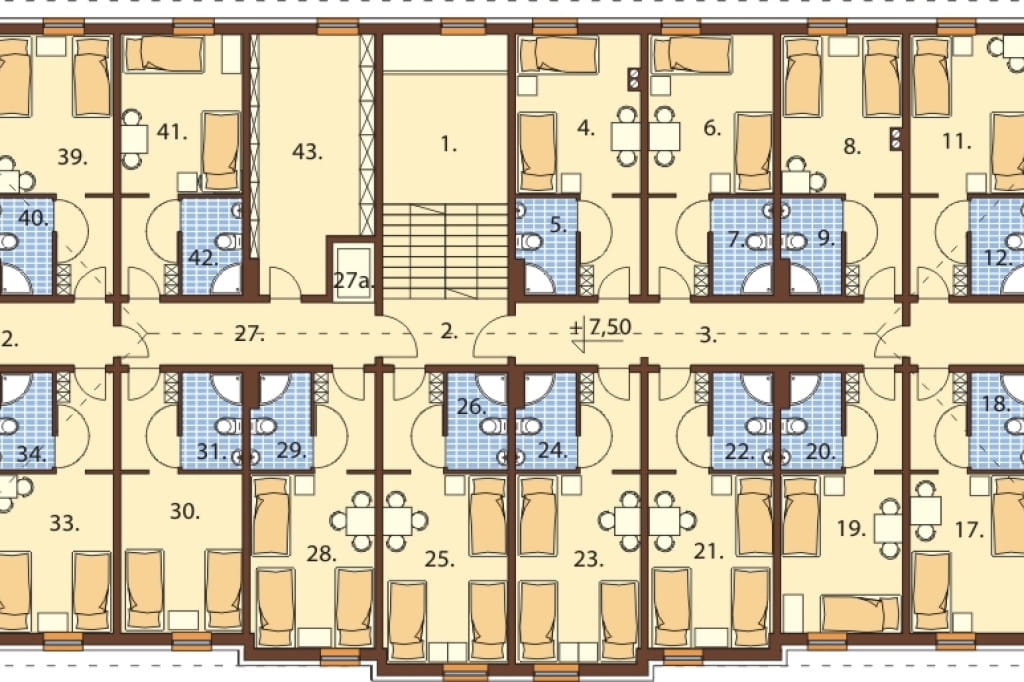

Rzut piętra / antresoli
1. Klatka schodowa 11,51 m2
2. Komunikacja 6,83 m2
3. Komunikacja 19,97 m2
4. Pokój 21,42 m2
5. Łazienka 4,62 m2
6. Pokój 20,51 m2
7. Łazienka 4,62 m2
8. Pokój 20,51 m2
9. Łazienka 4,62 m2
10. Komunikacja 12,74 m2
11. Pokój 18,87 m2
12. Łazienka 4,62 m2
13. Pokój 19,85 m2
14. Łazienka 4,90 m2
15. Pokój 19,85 m2
16. Łazienka 4,62 m2
17. Pokój 20,74 m2
18. Łazienka 4,62 m2
19. Pokój 20,74 m2
20. Łazienka 4,62 m2
21. Pokój 23,76 m2
22. Łazienka 4,90 m2
23. Pokój 24,60 m2
24. Łazienka 4,90 m2
25. Pokój 23,76 m2
26. Łazienka 4,90 m2
27. Komunikacja 13,13 m2
27a. Winda
28. Pokój 23,76 m2
29. Łazienka 4,90 m2
30. Pokój 20,74 m2
31. Łazienka 4,62 m2
32. Komunikacja 13,13 m2
33. Pokój 20,74 m2
34. Łazienka 4,90 m2
35. Pokój 20,74 m2
36. Łazienka 4,90 m2
37. Pokój 20,74 m2
38. Łazienka 4,90 m2
39. Pokój 20,74 m2
40. Łazienka 4,90 m2
41. Pokój 20,74 m2
42. Łazienka 4,90 m2
43. Magazyn 24,27 m2

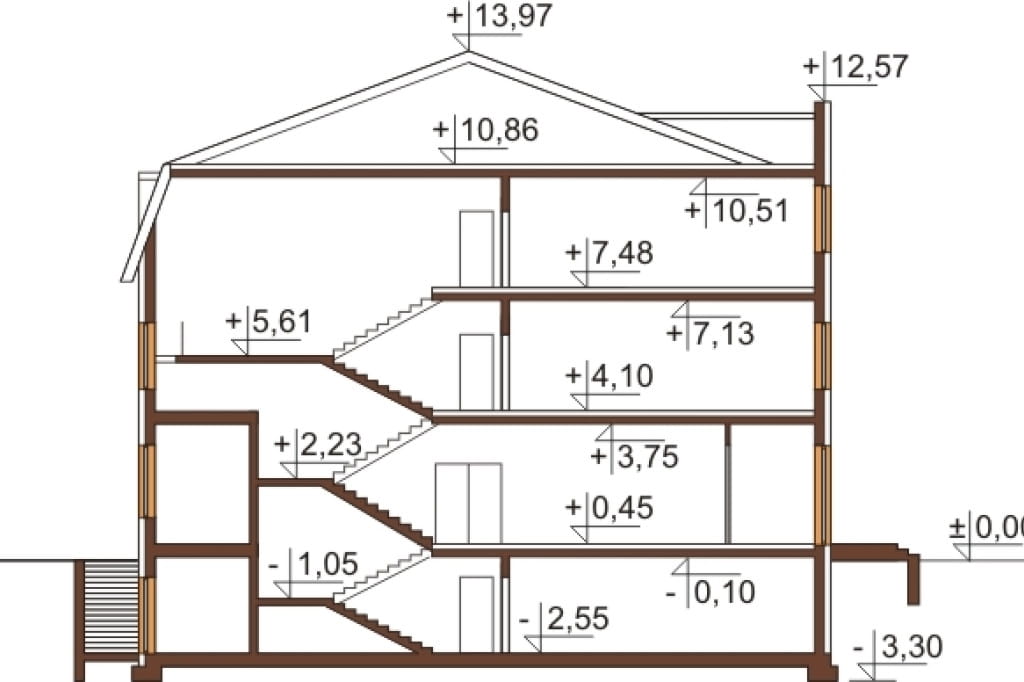

Przekrój

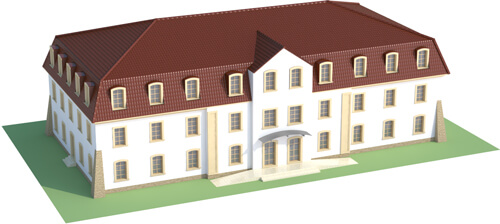

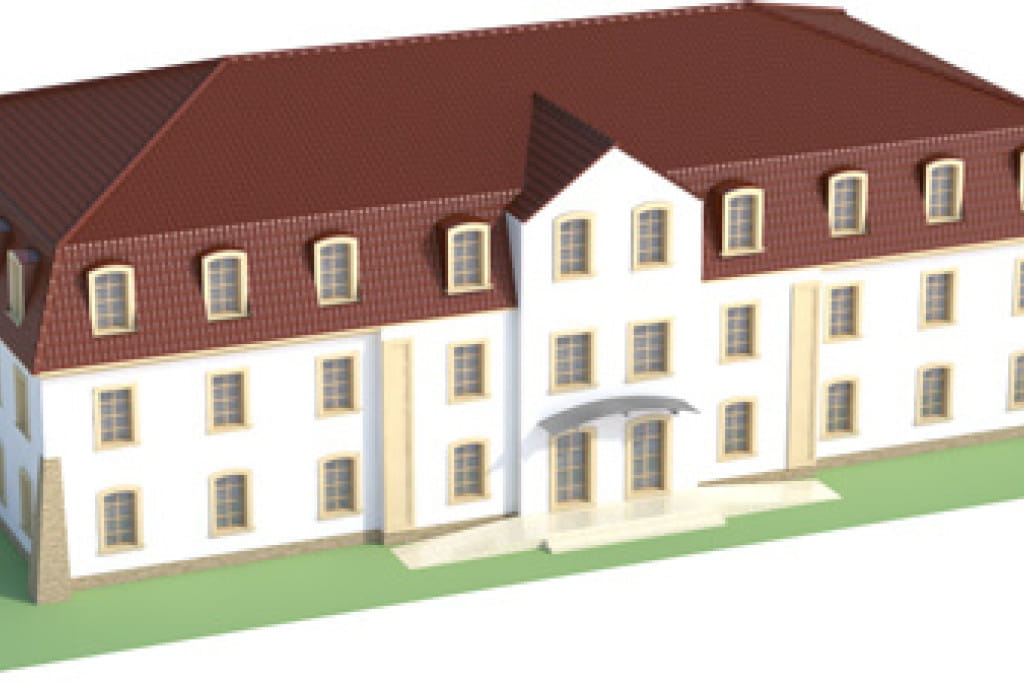

Model 3D

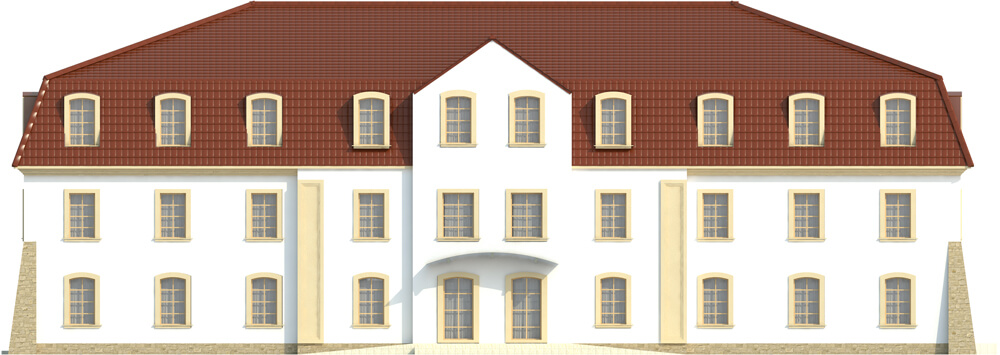

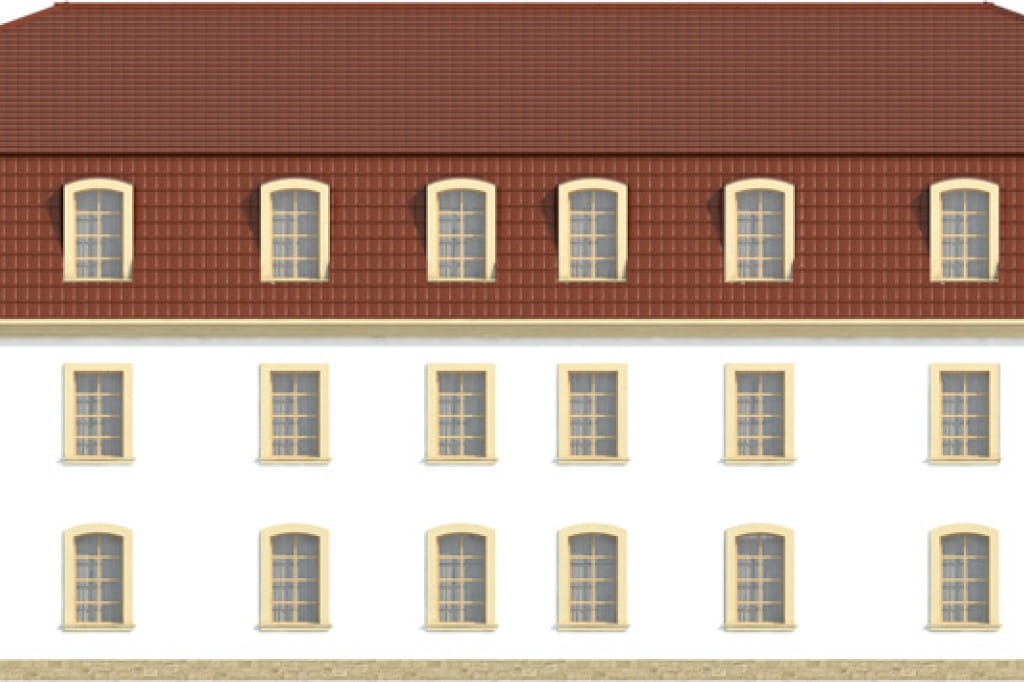

Budynek posiada dość masywną bryłę na planie prostokąta. W elewacji frontowej uwagę przykuwa centralnie umiejscowiony ryzalit, w którym jest główne wejście do budynku. Pozostałe elewacje są minimalistyczne. Warto także zwrócić uwagę na równomiernie rozmieszczone okiennice w elewacji ogrodowej. Minimalna szerokość działki potrzebna do realizacji projektu to 27.02 m.

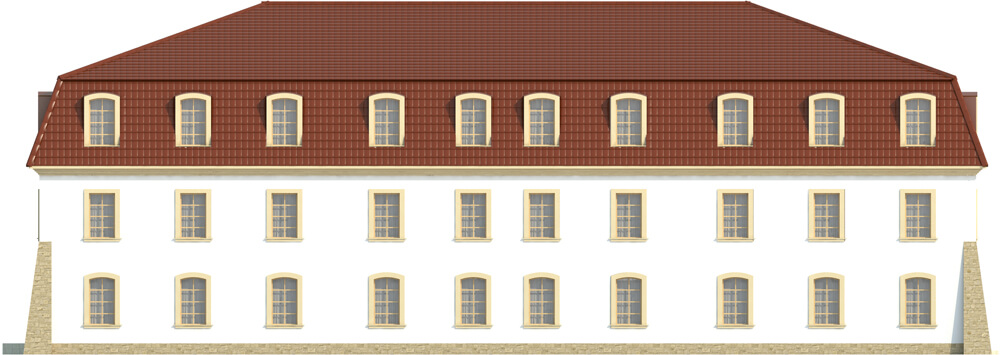

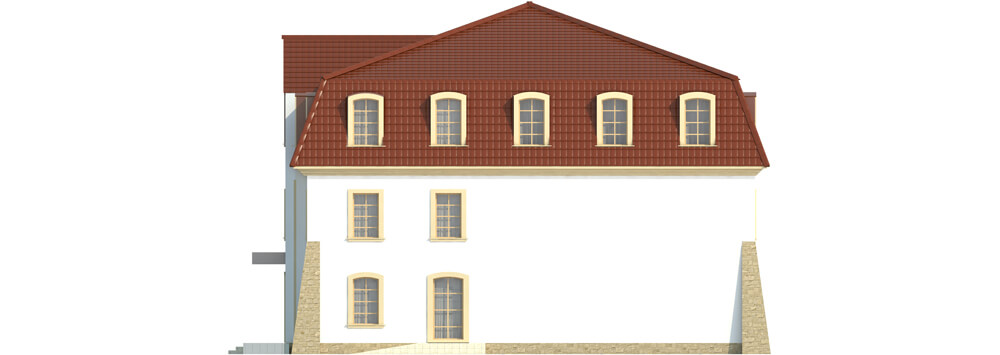

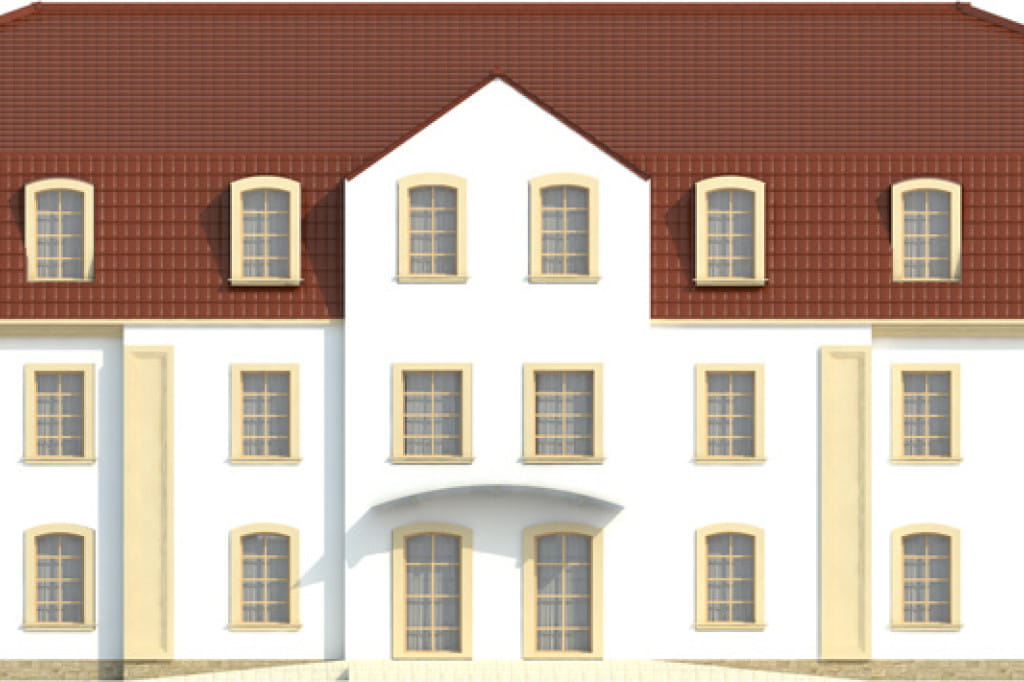

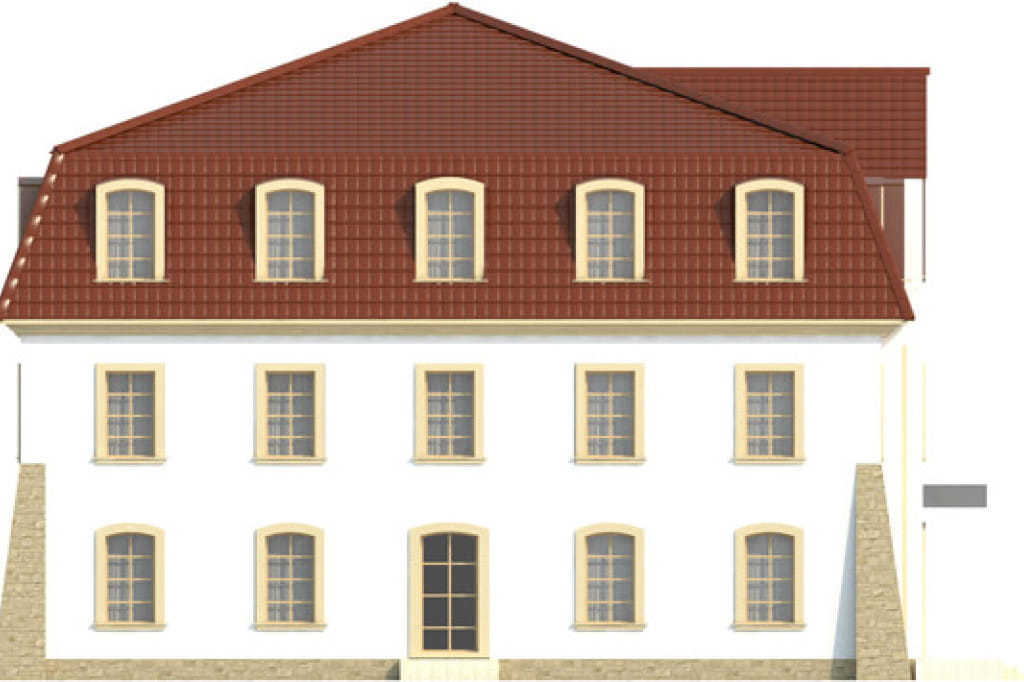

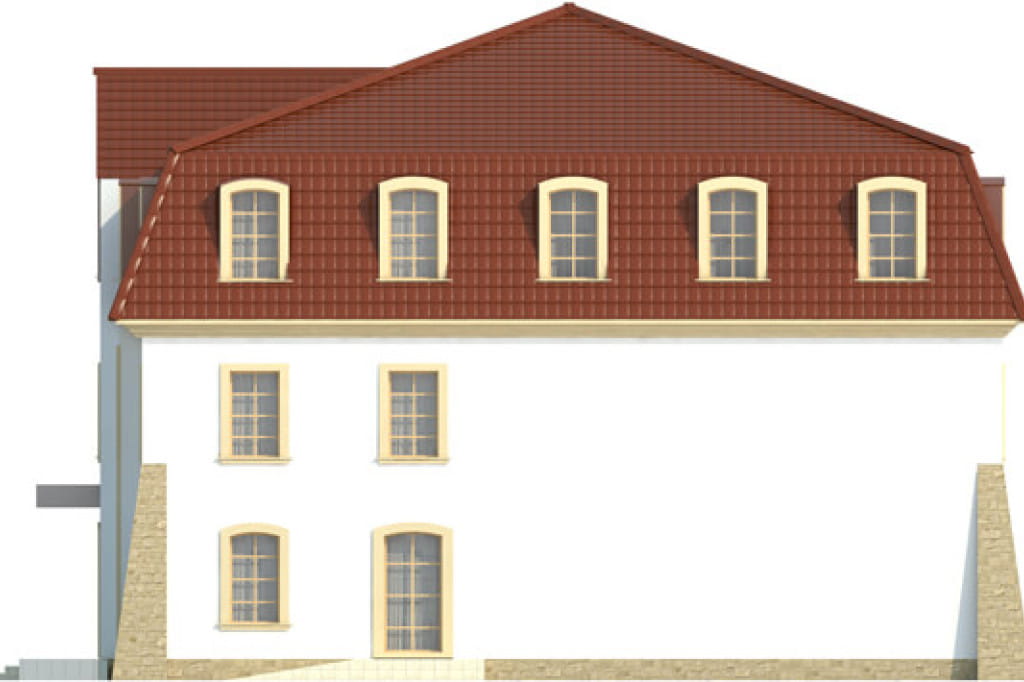

Elewacje
Informacje podstawowe
Projekt budynku hotelowego K-74, 2 piętrowy, podpiwniczony z salą restauracyjną, winiarnią oraz 41 pokojami hotelowymi. Budynek można również zaadaptować na dom opieki dla osób starszych.
Technologia: tradycyjna
Kąt nachylenia dachu: 20°.
Pokrycie dachu: dachówka ceramiczna
Ogrzewanie: paliwo stałe
Program: 41 pokoi hotelowych (w tym jeden dla osoby niepełnosprawnej), winiarnia, zaplecze winiarni, mroznia, chłodnia, magazyn naczyń, magazyn mebli, magazyn napojów, magazyn warzyw,pralnia, prasowalnia, zmywalnia, toalety, stacja uzdatniania wody, szatnia damska, szatnia męska, restauracja, kuchnia z zapleczem, obieralnia warzyw, recepcja z komunikacją, pomieszczenia socjalne.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Mateusz Budziakowski,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 0 - 50
- Powierzchnia użytkowa (m²) 2000 - 3000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 15 - 20
- Szerokość działki/krótszy bok (m) 25 - 30
- Wysokość budynku (m) 12 - 15
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 0.00
- Powierzchnia użytkowa (m²) 2301.18
- Powierzchnia zabudowy (m²) 682.63
- Szerokość budynku/krótszy bok (m) 18.92
- Długość budynku/dłuższy bok (m) 37.84
- Wysokość budynku (m) 13.97
- Szerokość działki/krótszy bok (m) 27.02
- Kąt nachylenia dachu (°) 20°
- Rodzaj dachu mansardowy
- Piwnica podpiwniczony
- Garaż bez garażu
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Układ dachu kalenicowy
- Kubatura (m³) 8279.51
- Liczba kondygnacji 4
- Rodzaj ogrzewania paliwo stałe
- Liczba pomieszczeń 148
- Liczba łazienek (bez WC) 41 - 50
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
