Projekt

Prywatny dom opieki dla osób starszych.

Kod: K-67
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

lub za pomocą formularza kliknij >>

K-67 To nasz projekt dużego, parterowego domu opieki dla osób starszych z poddaszem użytkowym. Ma on tradycyjną architekturę, dwuspadowy dach i stosunkowo wąską, wydłużoną bryłę. Polecamy go inwestorom szukającym projektu o dużej powierzchni użytkowej, który może z powodzeniem zostać zaadoptowany na pensjonat czy motel i zrealizowany na długiej, aczkolwiek wąskiej parceli.

zobacz realizacje naszych projektów

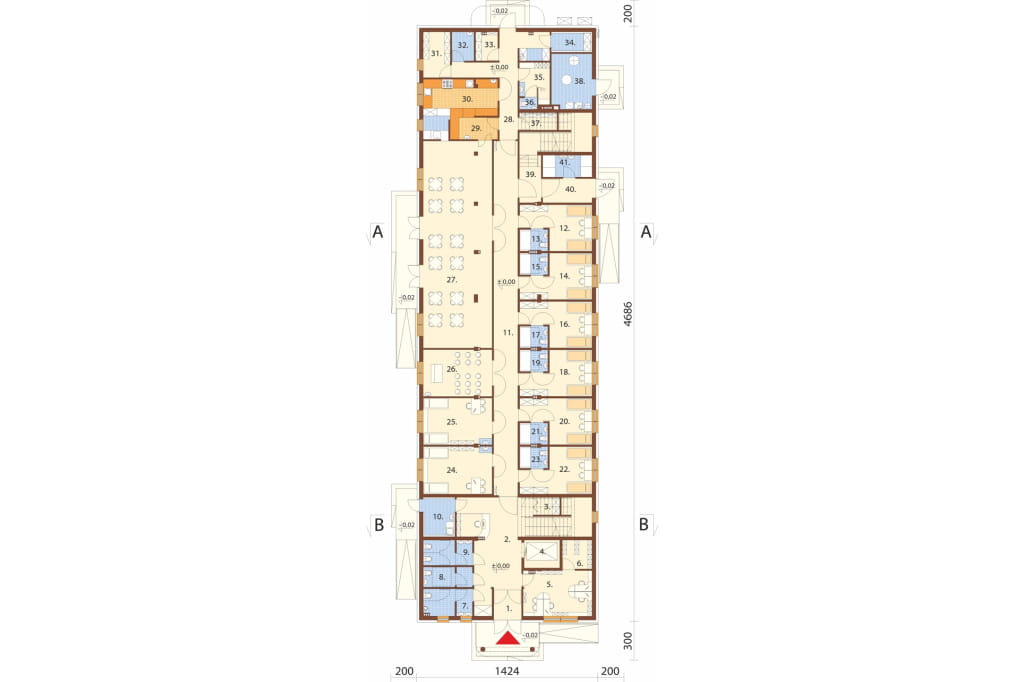

Rzut parteru



Projekt K-67 - rzut

Parter: 555,07 m2

1. Wiatrołap 4,61 m2
2. Hol + klatka schodowa 46,04 m2
3. Szafa na bieliznę 2,59 m2
4. Szyb windy 6,01 m2
5. Pokój kierownika 19,04 m2
6. Pom. elektryczne 5,20 m2
7. WC męskie 7,84 m2
8. WC dla niepełnosprawnych 5,80 m2
9. WC damskie 7,29 m2
10. Post morte 6,67 m2
11. Korytarz 52,01 m2
12. Pokój 16,23 m2
13. Łazienka 3,66 m2
14. Pokój 16,10 m2
15. Łazienka 3,66 m2
16. Pokój 16,23 m2
17. Łazienka 3,66 m2
18. Pokój 16,23 m2
19. Łazienka 3,66 m2
20. Pokój 16,47 m2
21. Łazienka 3,71 m2
22. Pokój 16,72 m2
23. Łazienka 3,66 m2
24. Gabinet reh. - terapeutyczny 20,05 m2
25. Gabinet lekarski 19,67 m2
26. Kaplica 19,67 m2
27. Jadalnia / świetlica 87,33 m2
28. Przedmagazyn 21,85 m2
29. Wydawalnia 5,17 m2
30. Kuchnia 21,60 m2
31. Magazyn 7,50 m2
32. Pomieszczenia mycia wózków 3,87 m2
33. Magazyn 3,87 m2
34. Chłodnia 4,19 m2
35. Pomieszczenie socjalne 6,84 m2
36. WC 1,21 m2
37. Magazyn produktów spoż. 3,97 m2
38. Kotłownia 13,50 m2
39. Klatka schodowa 18,00 m2
40. Wiatrołap 7,18 m2
41. Pralnia podręczna / prasow. 6,51 m2


Na parterze zaprojektowaliśmy bardzo bogaty program pomieszczeń. Jest tu sześć pokoi dla pensjonariuszy, gabinet lekarski, rehabilitacyjny, kaplica i post mortem. Zadbaliśmy także o odpowiednie zaplecze socjalne dla kierownika obiektu oraz personelu. Do utrzymania w obiekcie porządku przewidziane są liczne pomieszczenie magazynowe, które umożliwią przechowywanie środków czystości, bielizny czystej i brudnej czy narzędzi. Sprawną obsługę jadalni zapewnia duża kuchnia wraz z pomieszczeniami towarzyszącymi, dzięki czemu możliwe jest szybkie wydawanie posiłków. Kotłownia jest odrębnym pomieszczeniem z wejściem z zewnątrz.

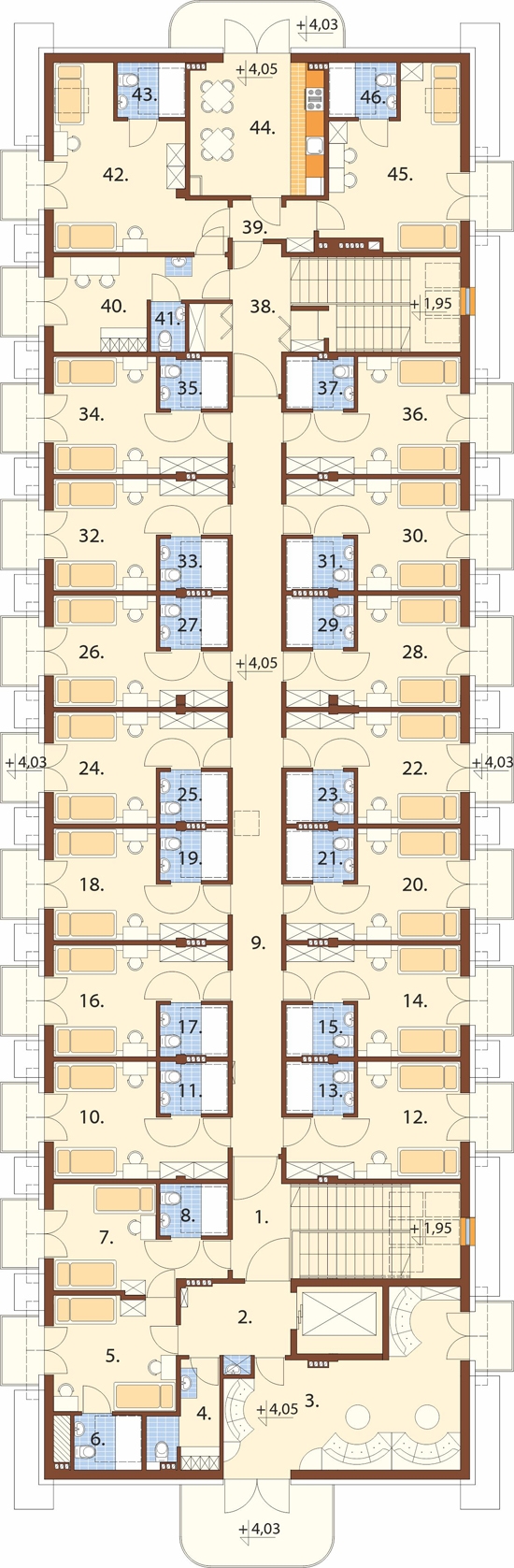

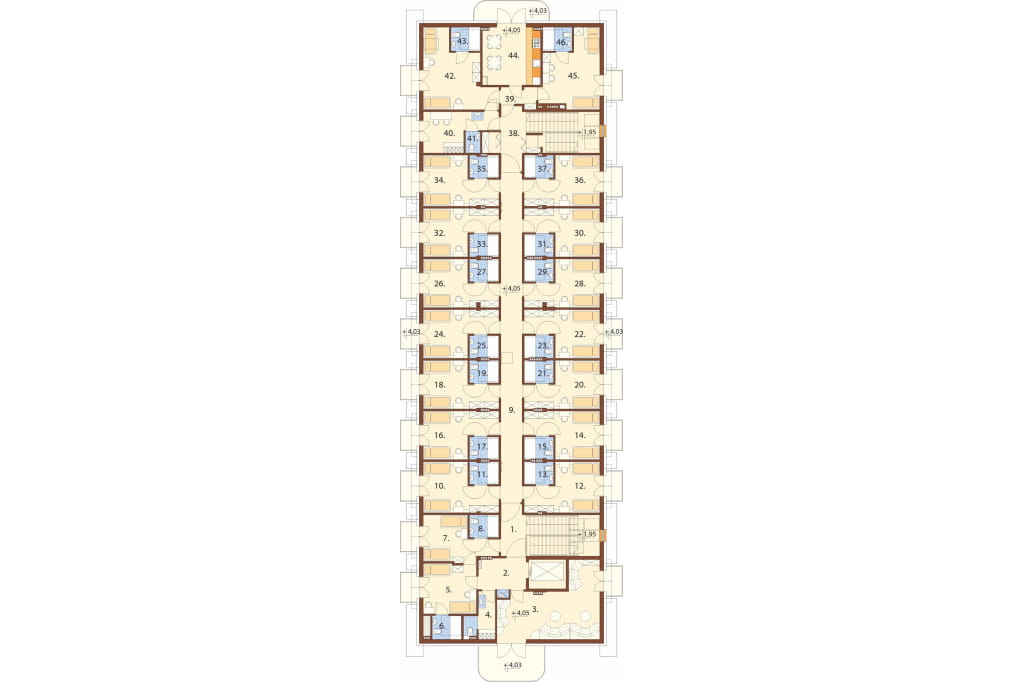

Rzut poddasza



Projekt K-67 - rzut

Poddasze: 507,48 / 524,05 m2

1. Hol + klatka schodowa 12,85 m2
2. Korytarz 8,78 m2
3. Pokój gościnny 30,54 / 32,19 m2
4. Pokój socjalny + WC 5,95 m2
5. Pokój 13,94 / 14,68 m2
6. Łazienka 3,82 m2
7. Pokój 14,29 / 14,89 m2
8. Łazienka 3,65 m2
9. Korytarz 38,63 m2
10. Pokój 16,53 / 17,28 m2
11. Łazienka 3,65 m2
12. Pokój 16,53 / 17,28 m2
13. Łazienka 3,65 m2
14. Pokój 15,56 / 16,23 m2
15. Łazienka 3,65 m2
16. Pokój 15,56 / 16,23 m2
17. Łazienka 3,65 m2
18. Pokój 15,54 / 16,21 m2
19. Łazienka 3,65 m2
20. Pokój 15,54 / 16,21 m2
21. Łazienka 3,65 m2
22. Pokój 15,56 / 16,23 m2
23. Łazienka 3,65 m2
24. Pokój 15,56 / 16,23 m2
25. Łazienka 3,65 m2
26. Pokój 15,56 / 16,23 m2
27. Łazienka 3,65 m2
28. Pokój 15,56 / 16,23 m2
29. Łazienka 3,65 m2
30. Pokój 15,56 / 16,23 m2
31. Łazienka 3,65 m2
32. Pokój 15,56 / 16,23 m2
33. Łazienka 3,65 m2
34. Pokój 16,53 / 17,28 m2
35. Łazienka 3,65 m2
36. Pokój 16,53 / 17,28 m2
37. Łazienka 3,65 m2
38. Hall + klatka schodowa 16,48 m2
39. Przedpokój 3,64 m2
40. Dyżurka pielęgniarek 12,43 / 12,87 m2
41. WC 1,70 m2
42. Pokój 22,43 / 24,15 m2
43. Łazienka 3,84 m2
44. Kuchnia pomocnicza 18,23 m2
45. Pokój 19,65 / 21,38 m2
46. Łazienka 3,84 m2


Na poddaszu zaprojektowaliśmy głównie pokoje z łazienkami dla pensjonariuszy. Dla ich bezpieczeństwa i obsługi przygotowany jest specjalny Pokój, w którym rezydować mogą pielęgniarki. Dodatkowo dla rodzin pensjonariuszy i odwiedzających stworzyliśmy Pokój gościnny, w którym mogą odbywać wspólne spotkania.

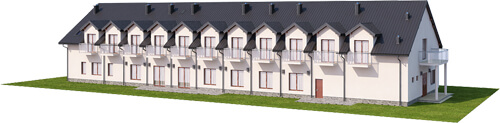

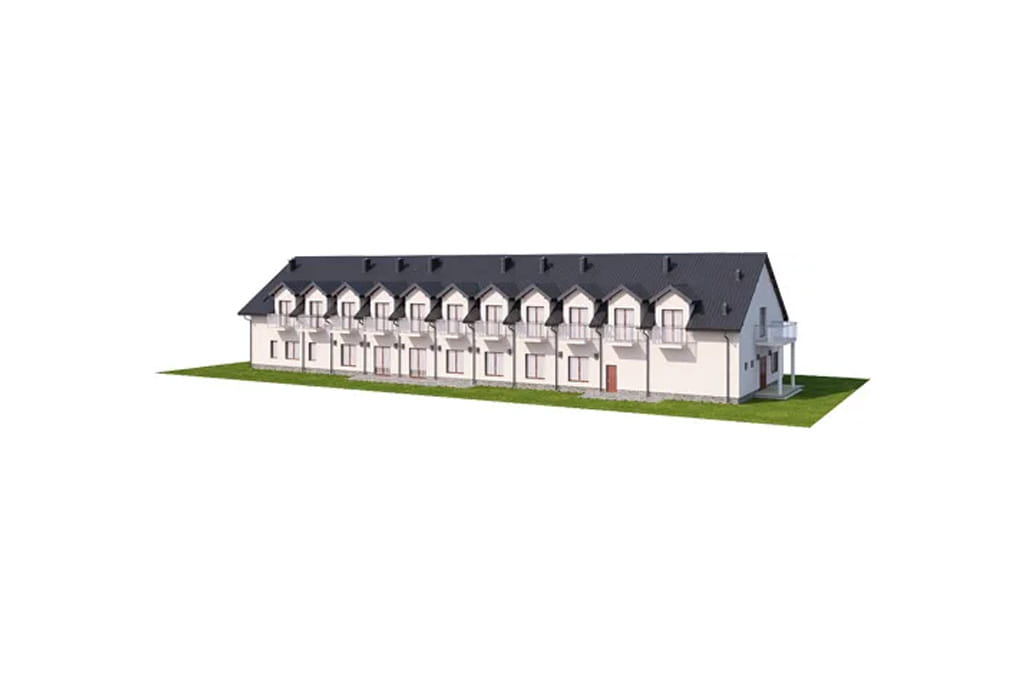

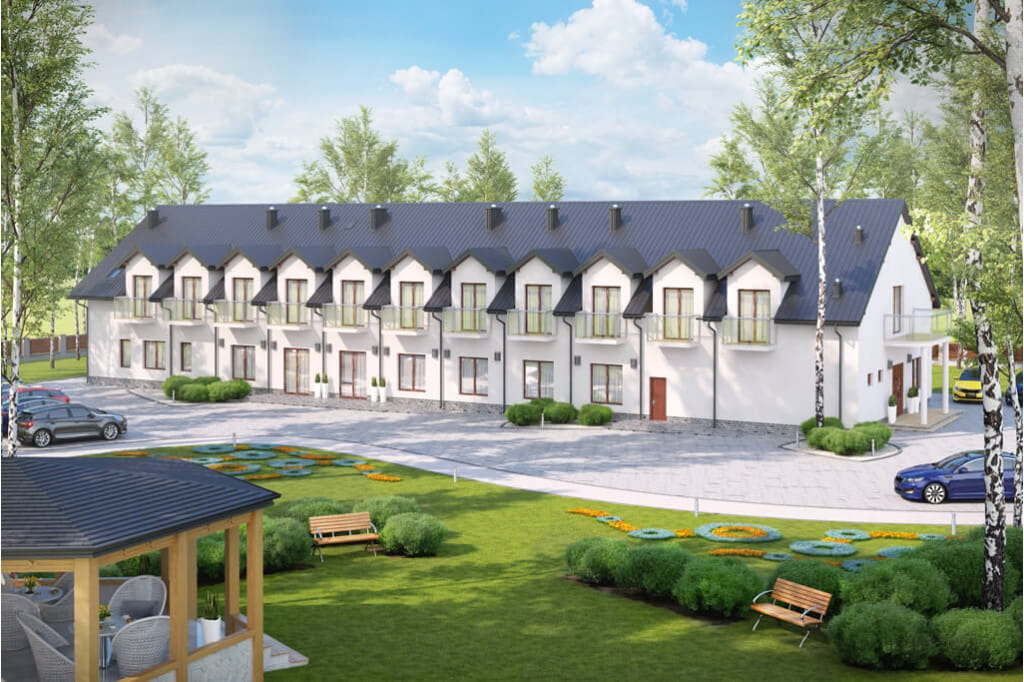

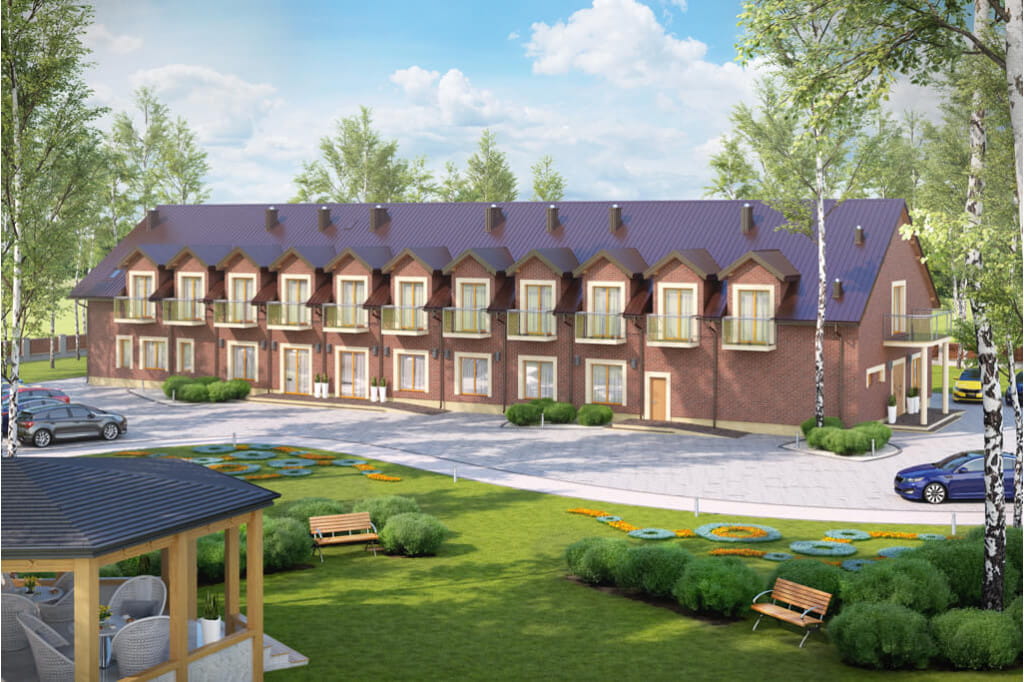

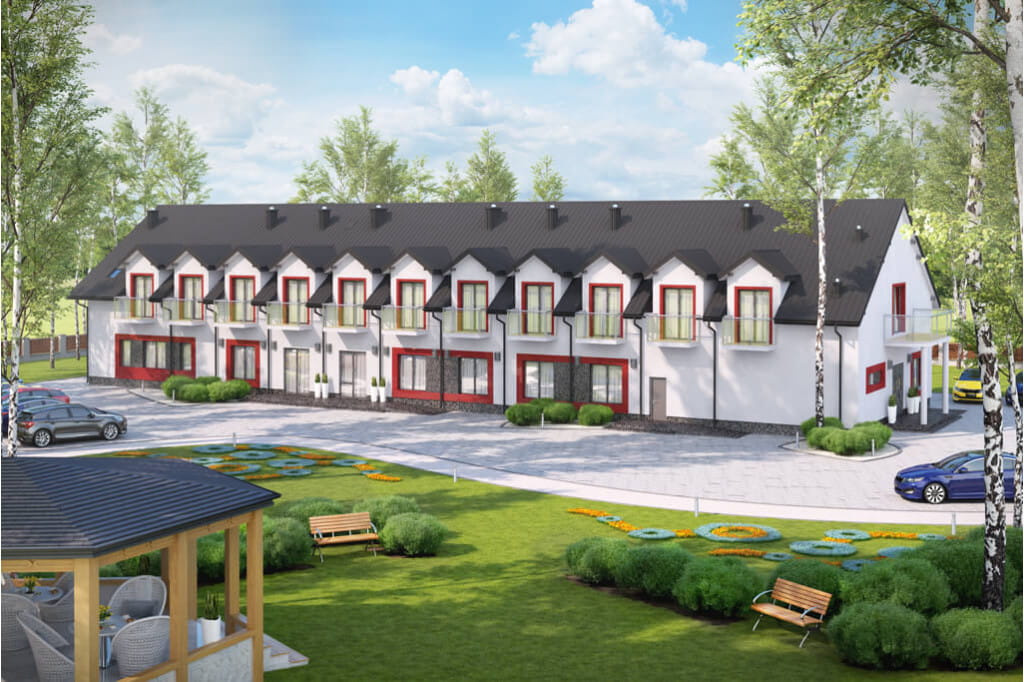

Model



Projekt K-67 - model

K-67 Posiada bardzo prostą bryłę, dzięki czemu koszty budowy będzie łatwo utrzymać w ryzach. Projekt ma dwuspadowy dach z dużą ilością lukarn balkonowych. Wydłużony kształt sprawia, że dom opieki można realizować na specyficznych działkach (wąskich i długich).

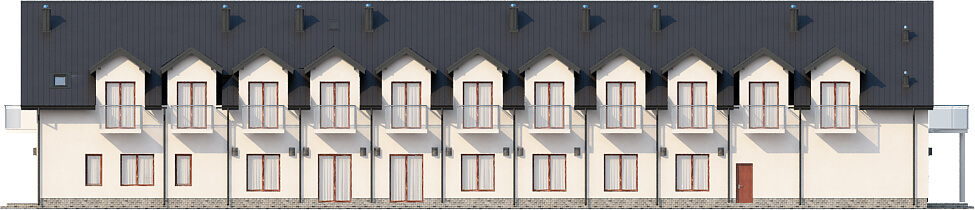

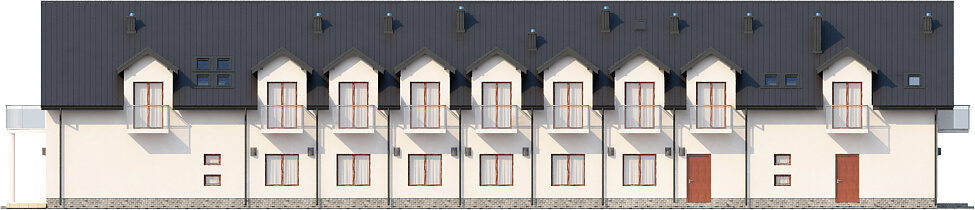

Elewacje



Projekt K-67 - elewacja

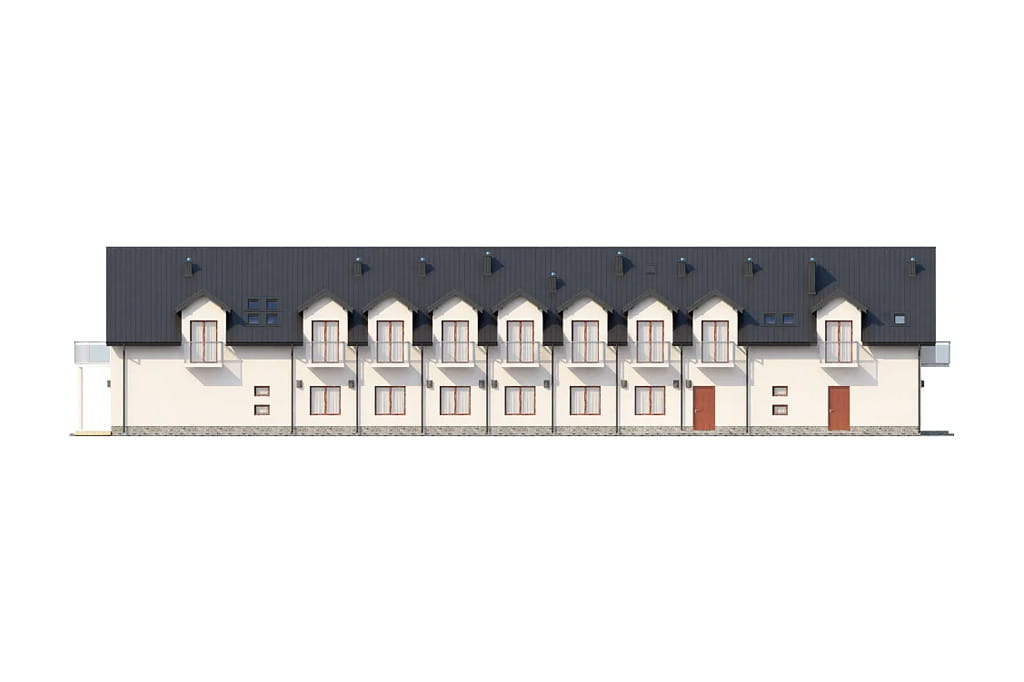

elewacja ogrodowa
Projekt K-67 - elewacja

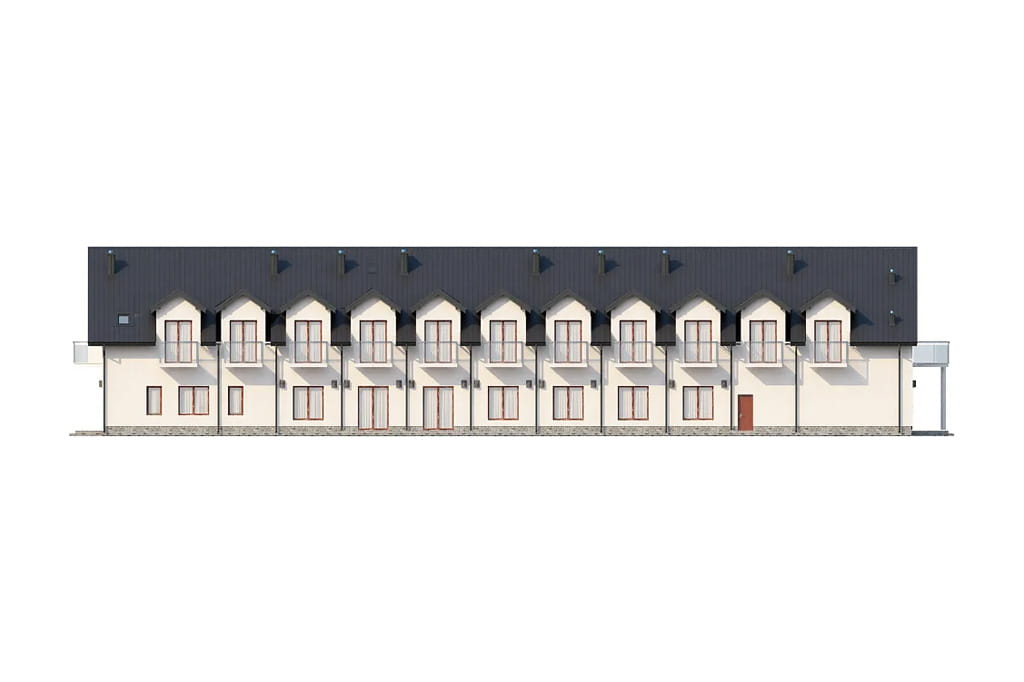

elewacja frontowa
Projekt K-67 - elewacja

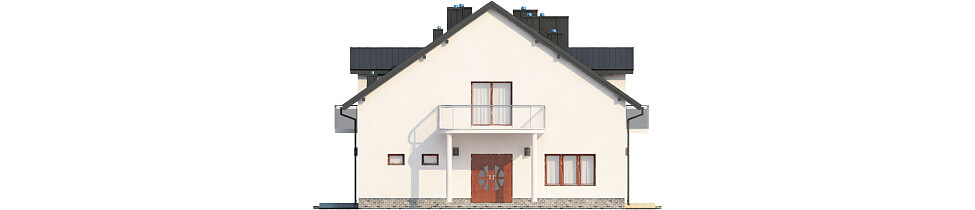

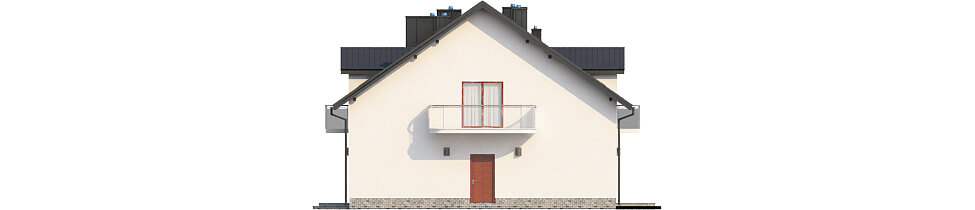

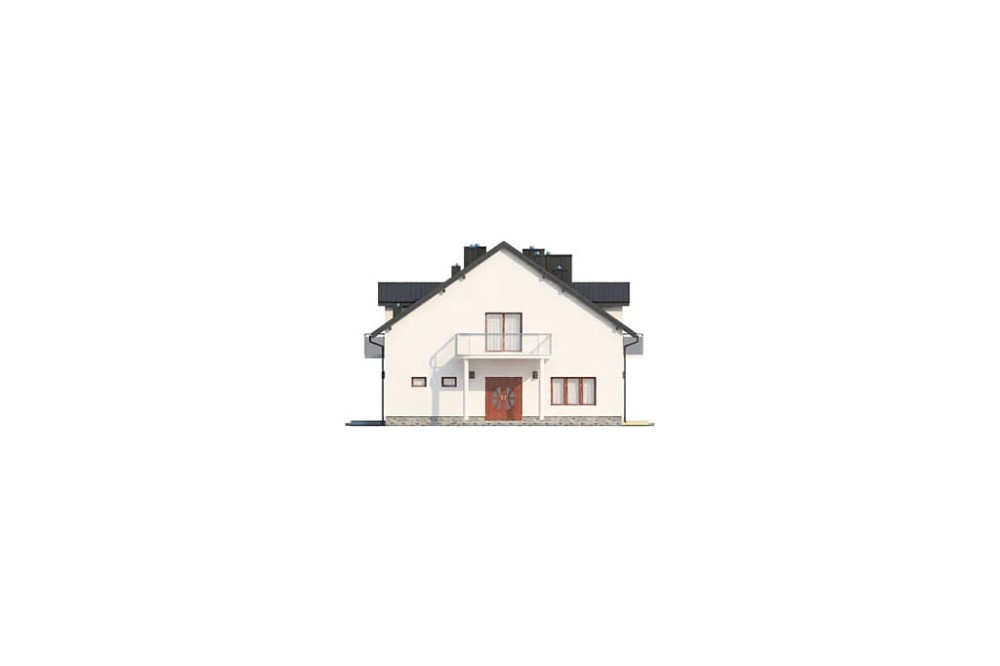

elewacja boczna
Projekt K-67 - elewacja

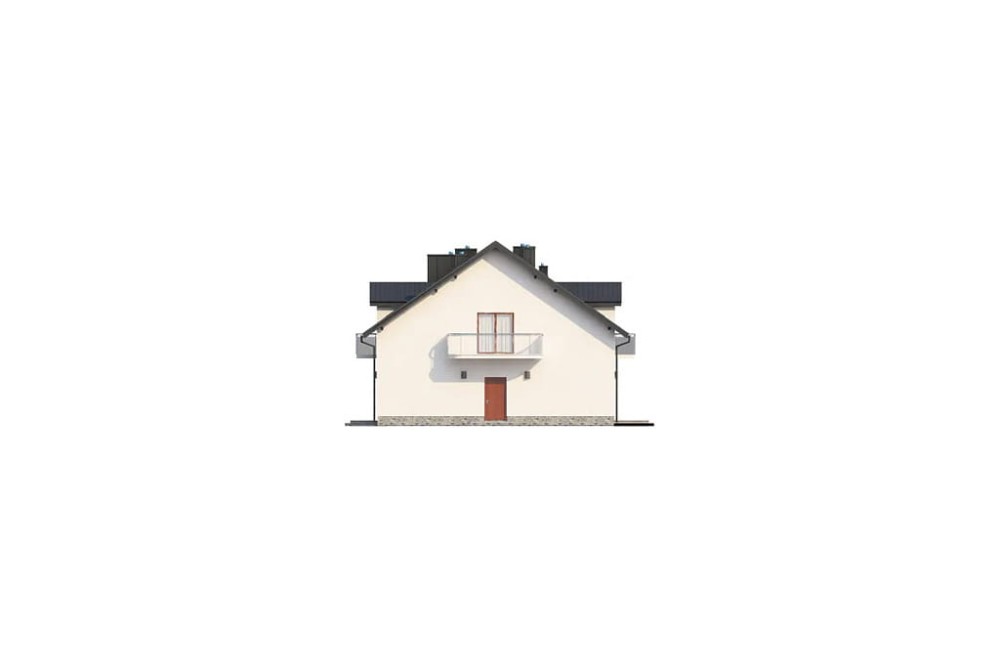

elewacja boczna

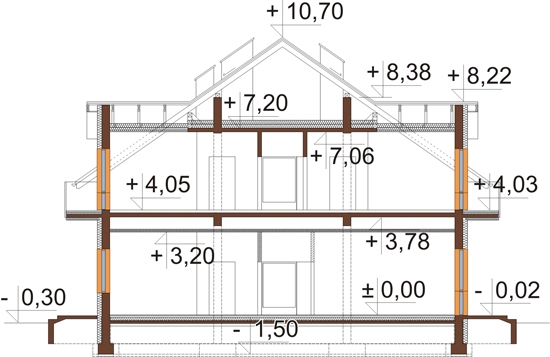

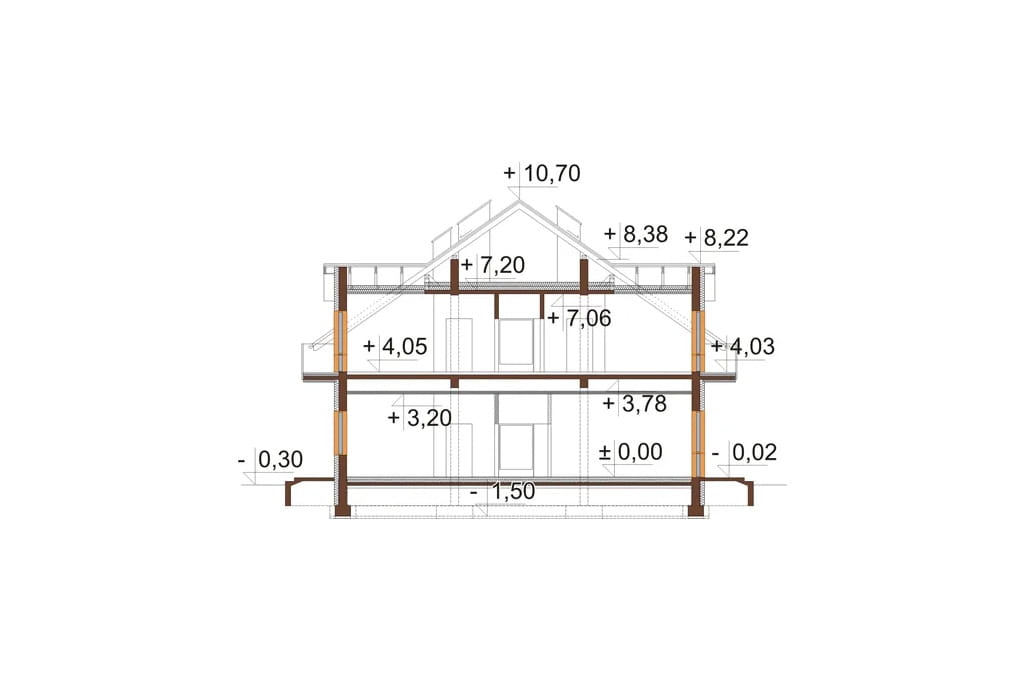

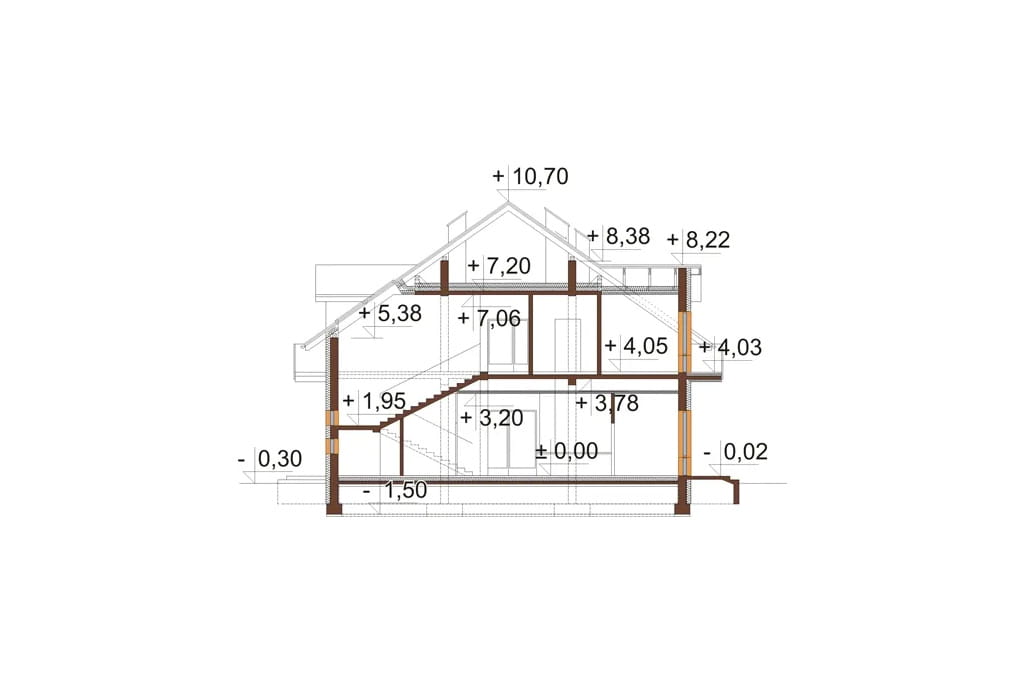

Przekrój



Projekt K-67 - przekrój Projekt K-67 - przekrój

K-67 To projekt dużego domu opieki dla osób starszych, który może z powodzeniem być wykorzystany do stworzenia hotelu, bądź pensjonatu.



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku prywatnego domu opieki dla osób starszych K-67
Parterowy z poddaszem użytkowym, niepodpiwniczony i bez garażu.
Budynek może również pełnić funkcje pensjonatu, motelu lub zajazdu.

Technologia: ściany zewnętrzne - pustak ceramiczny 30 cm, wełna mineralna 18 cm, tynk zewnetrzny.
Stropyżelbetowe
Kąt nachylenia dachu: 35°
Pokrycie dachu: blacha dachówkowa
Ogrzewanie: dwa piece kondensacyjne gazowe działające w kaskadzie.
Wentylacja: mechaniczna i grawitacyjna
Klimatyzacja: wszystkie pokoje na parterze i poddaszu klimatyzowane
Program: sala konsumpcyjna, kuchnia, zaplecze kuchenne, kuchnia pomocnicza, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kotłownia gazowa, 24 pokoje dwuosobowy z łazienkami, pokój gościnny, kaplica, gabinet lekarski, gabinet terapii i rehabilitacji, promorte, biuro, recepcja.


ZOBACZ PODOBNE PROJEKTY:

K-56

K-143





Powierzchnia zabudowy: 678.43 m²
Powierzchnia użytkowa: 1062.55 m²
Kubatura: 5679.00 m³
Szerokość działki: 22.24 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 84
Kąt nachylenia dachu: 35°
Ilość pokoi: 24
Pokój na parterze: Nie
Wysokość budynku: 11.00 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 74,92 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: gastronomiczne, motele, komercyjne, projekt motelu, projekt budynku usługowego, projekt zajazdu, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego, restauracja, projekt restauracji
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 4 000 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna, klimatyzacja)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • projektowana charakterystyka energetyczna budynku
  • zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • opinie p.poż i sanitarno higieniczna dotyczące rozwiązań zastosowanych wewnątrz budynku
  • zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
