Projekt

Budynek administracyjno-socjalny.

Kod: K-68
uzyskujemy pozwolenia na budowę Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06
PN - PT po 16: 602 62 95 77
SB - ND od 8 do 22: 602 62 95 77

Jeśli posiadają już Państwo fabrykę lub np. magazyn i szukają projektu na budynek administracyjno socjalny to doskonałym rozwiązaniem będzie nasz K-68. Oferuje on prostą, nowoczesną architekturę i bardzo funkcjonalny program rozplanowany na dwóch piętrach. Na parterze stworzyliśmy część socjalną, a na poddaszu jest część biurowa. Dzięki nieskomplikowanej konstrukcji K-68 można wybudować szybko i stosunkowo niskim kosztem.

uzyskujemy pozwolenia na budowę dla naszych klientów

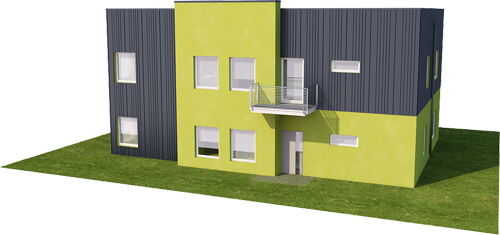

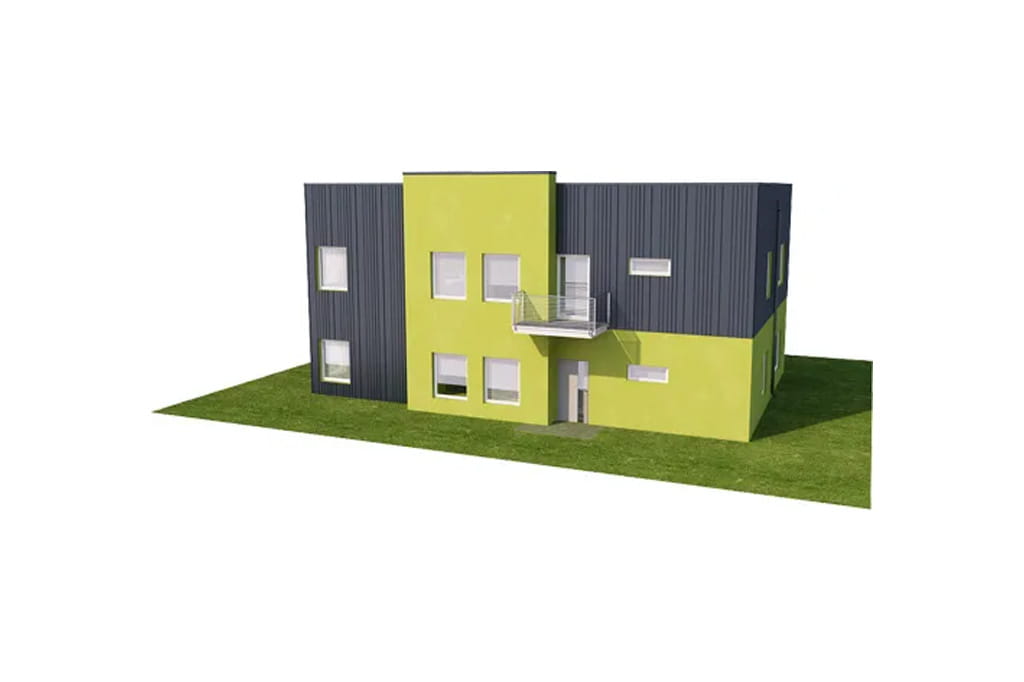

Model

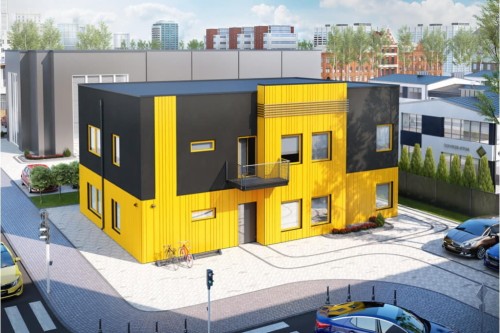

Bryła budynku na planie prostokąta jest niezwykle prosta. W elewacji frontowej jest lekkie wysunięcie, oraz mały balkon na który można wyjść z korytarza na piętrze. Cechą charakterystyczną projektu jest także brak okiennic w elewacji ogrodowej. Wygląd budynku można urozmaicić stosując ciekawe zestawienia kolorystyczne materiałów elewacyjnych.

Elewacje

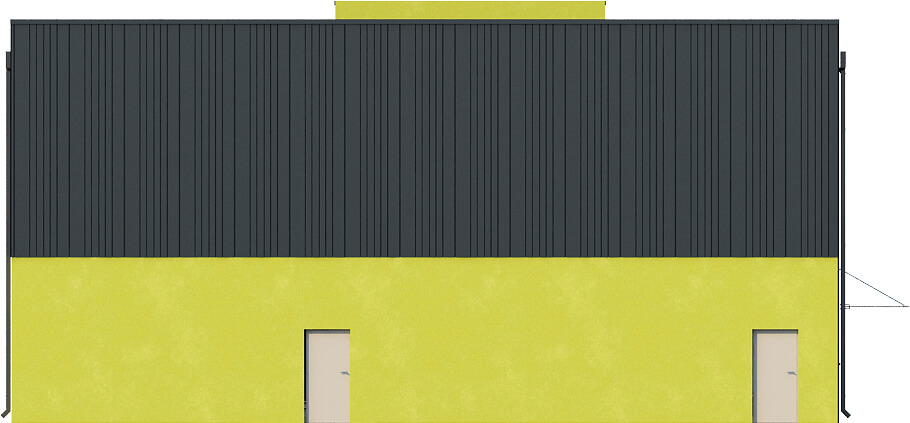

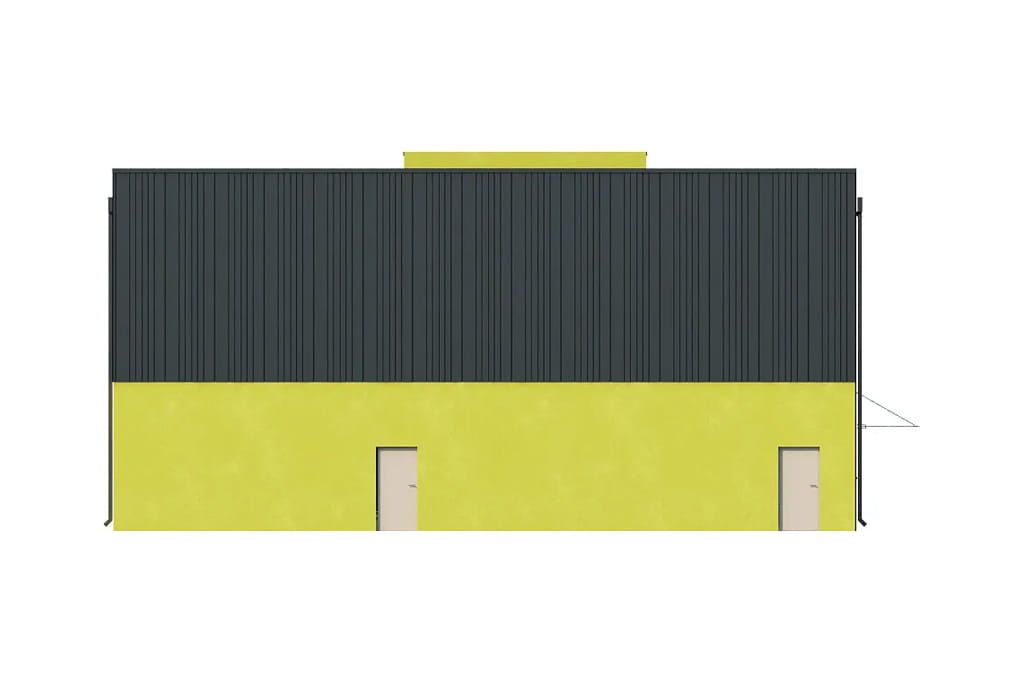

elewacja ogrodowa

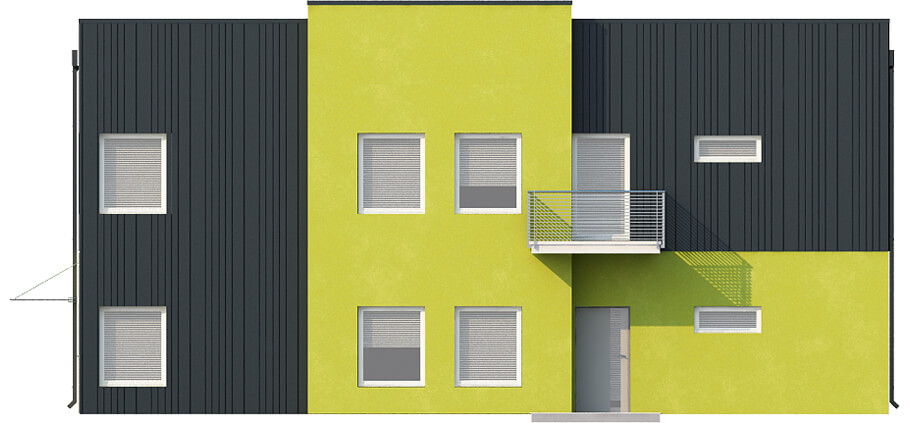

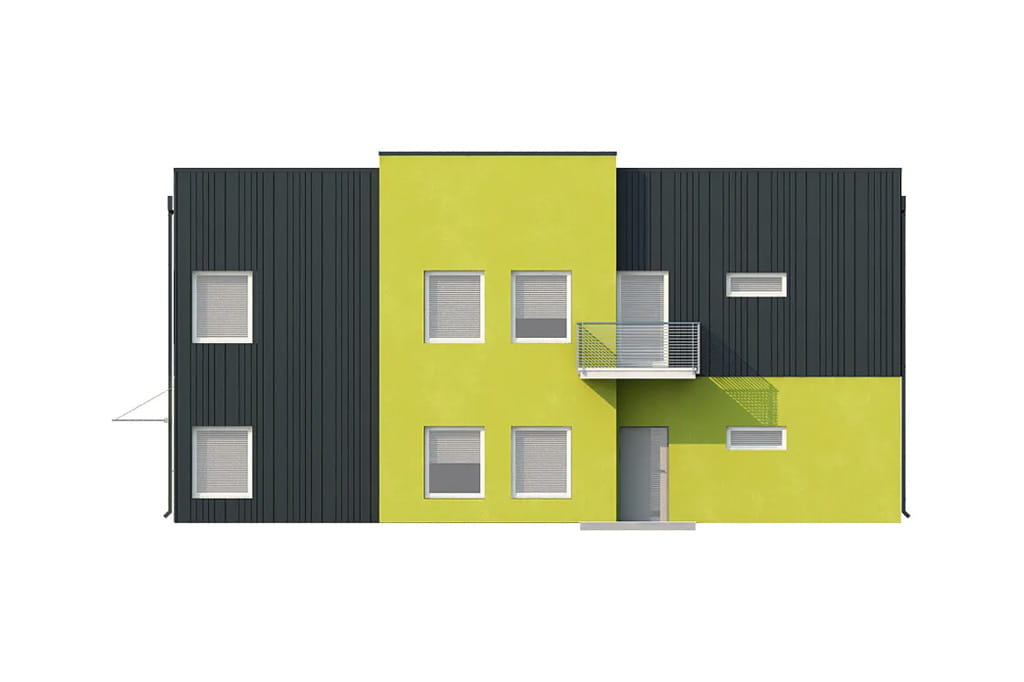

elewacja frontowa

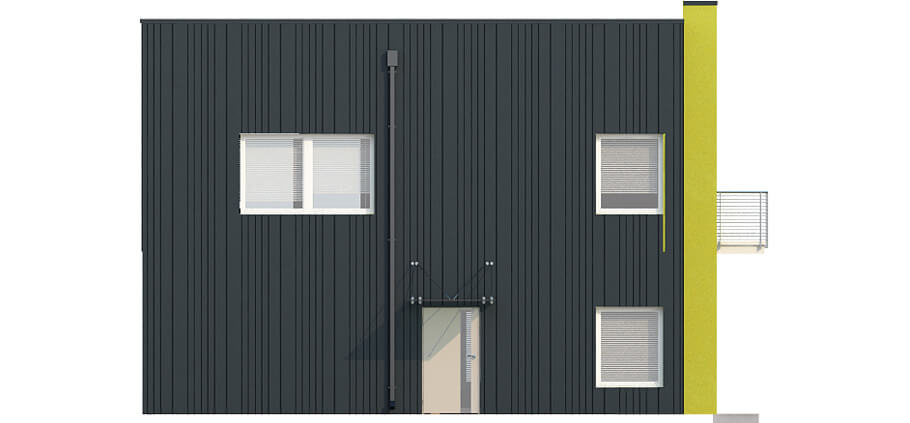

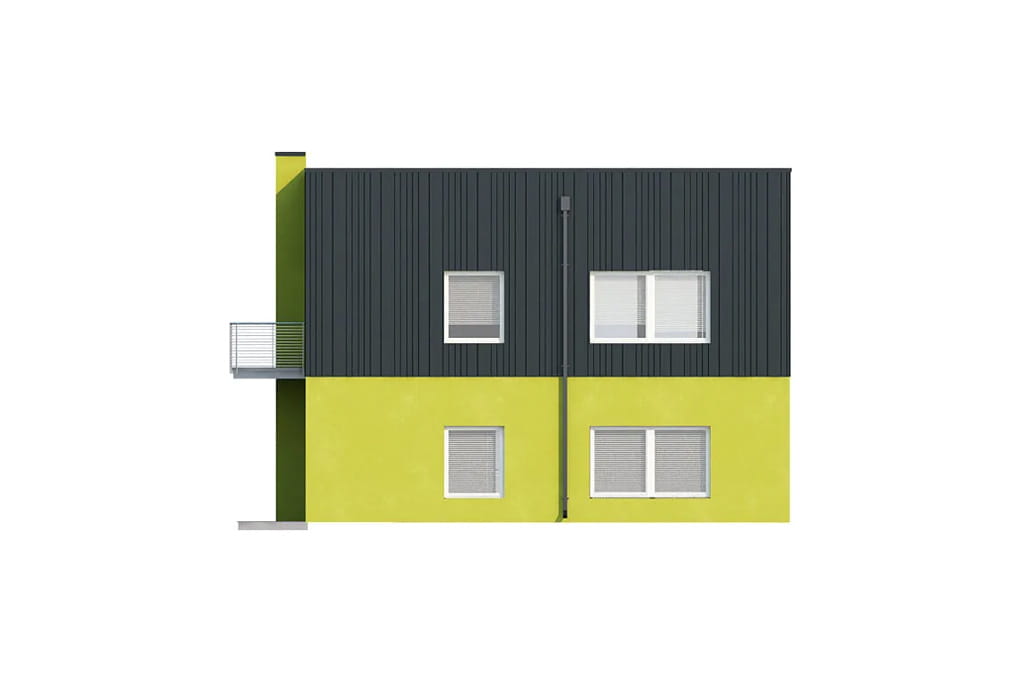

elewacja boczna

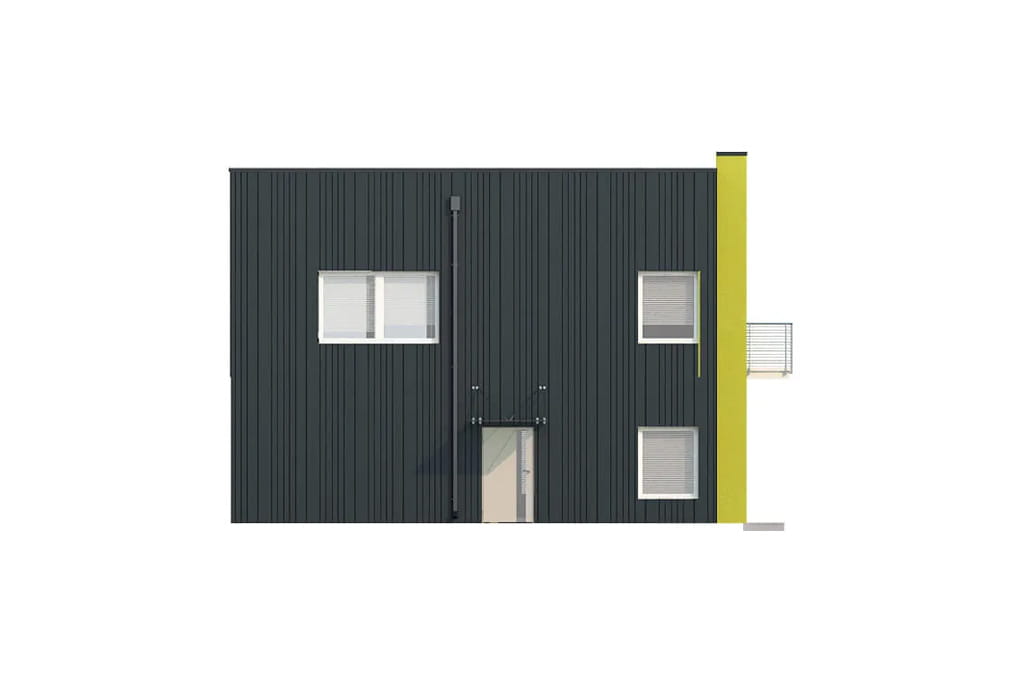

elewacja boczna

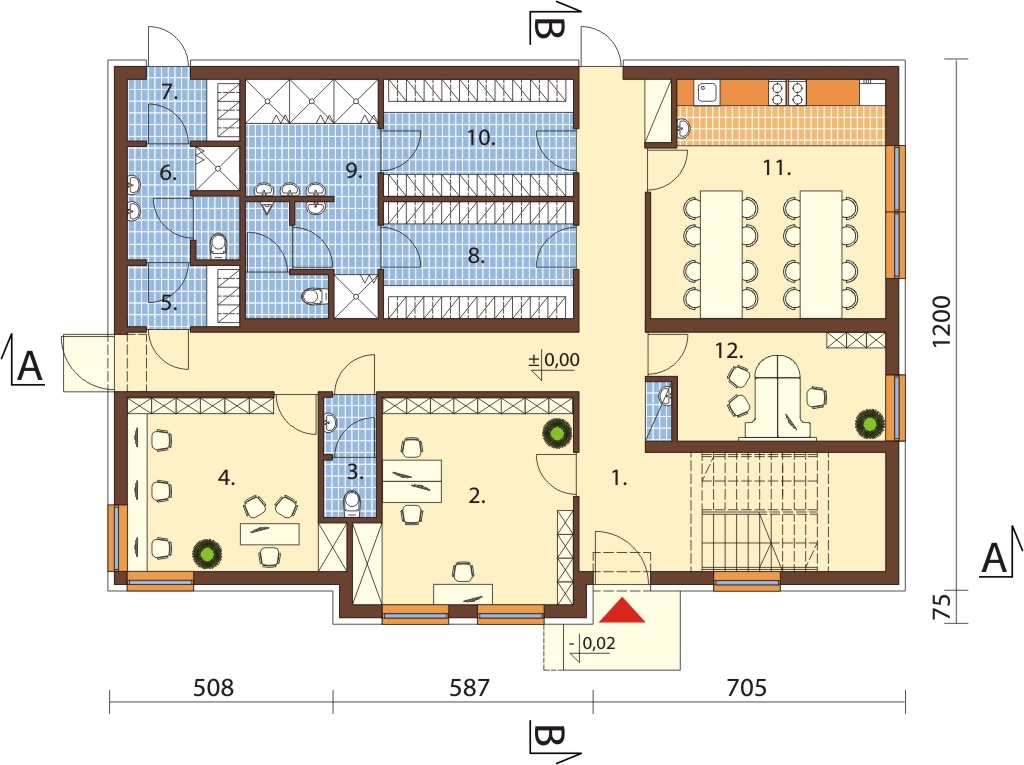

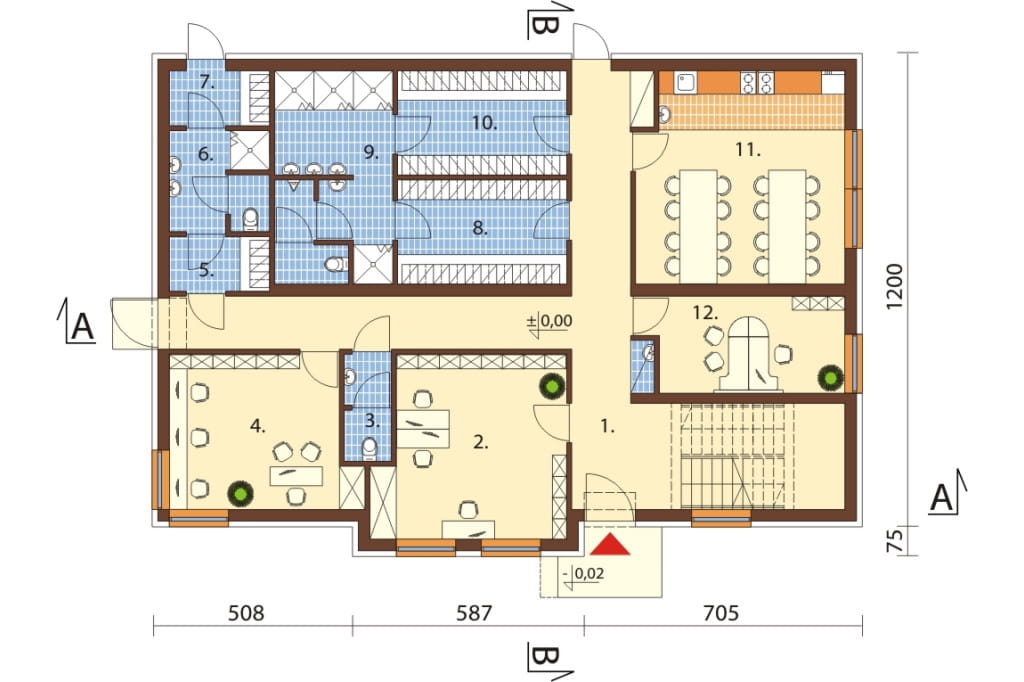

Rzut parteru



 Parter: 175.46m2

1. Hall + komunikacja 41.15m2

2. Biuro 21.53m2

3. WC 3.25m2

4. Biuro 17.73m2

5. Szatnia damska czysta 3.53m2

6. WC + natrysk 6.21 m2

7. Szatnia damska brudna 3.56m2

8. Szatnia męska czysta 11.32m2

9. WC + natrysk 15.68m2

10. Szatnia męska brudna 11.32m2

11. Jadalnia 27.87m2

12. Biuro kierownika 12,31 m2

Na parterze zaprojektowaliśmy dużą szatnię dla mężczyzn, oraz osobną, mniejszą szatnię dla kobiet. Dodatkowo są tu dwa biura oraz jadalnia, gdzie pracownicy mogą wspólnie spożywać posiłki.

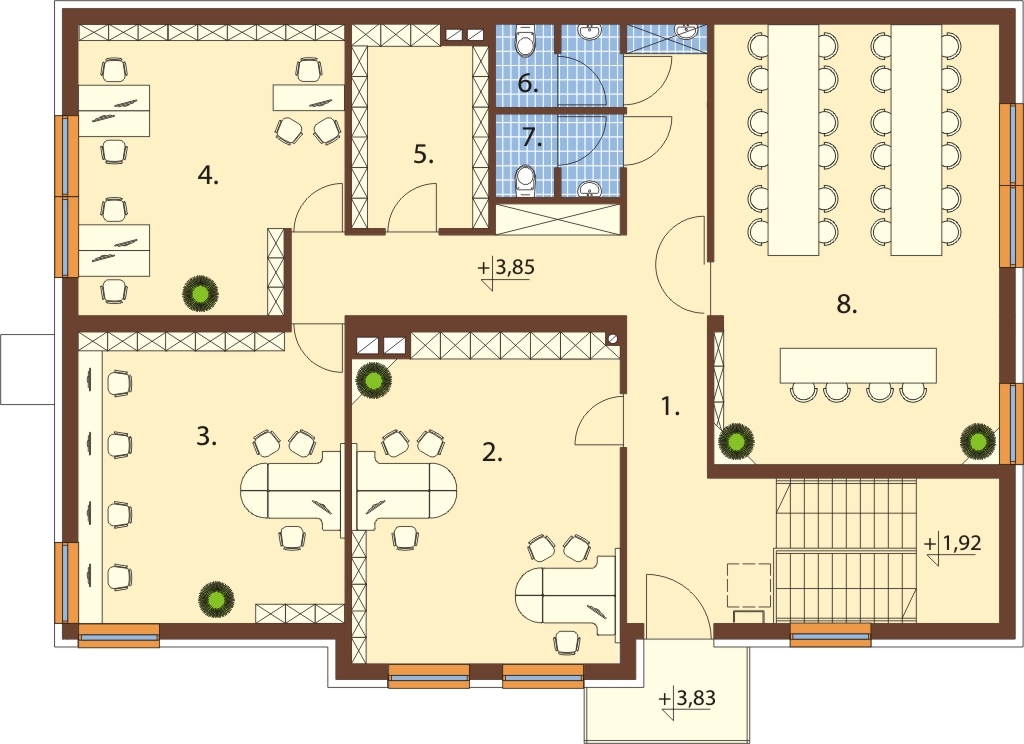

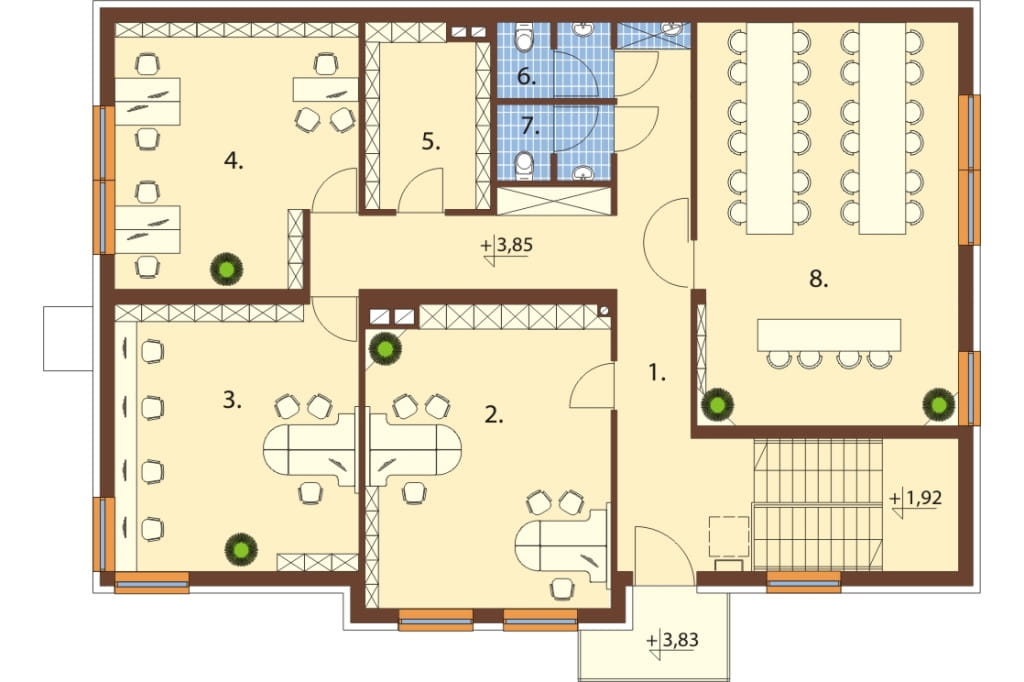

Rzut I piętra



 Piętro: 174.30m2

1. Hall + komunikacja  36.51m2

2. Biuro 30.78m2

3. Biuro 26.85m2

4. Biuro 25.05m2

5. Magazyn 9.68m2

6. WC damski 3.40m2

7. WC męski  3.40m2

8. Sala konferencyjna 43.43m2

Na pierwszym piętrze zaprojektowaliśmy strefę biurową. W programie jest duża sala konferencyjna o powierzchni 43.43m2, trzy biura o powierzchniach:25.05m2, 26.85m2 i 30.78m2 oraz magazyn i osobne WC damskie i męskie. Z głównego holu można wyjść na balkon.

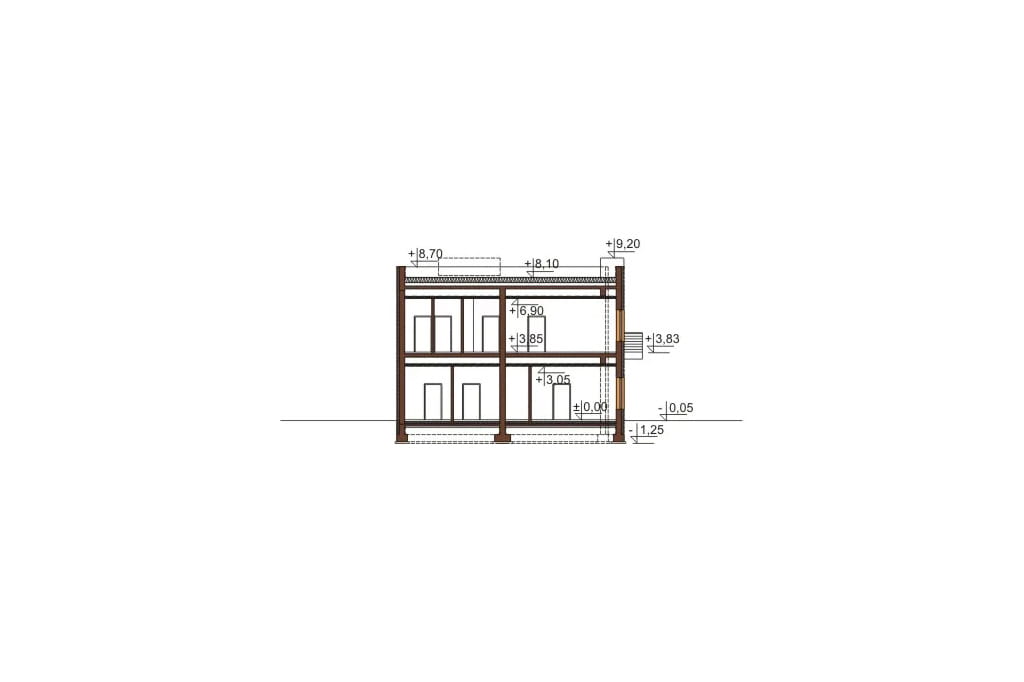

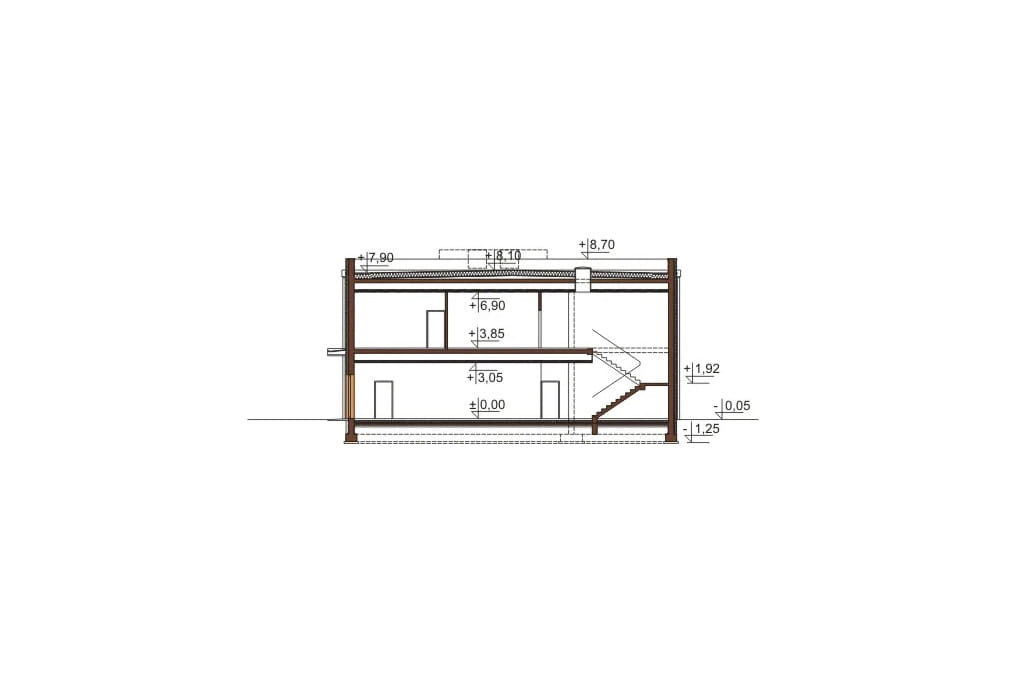

Przekrój



Projekt piętrowego budynku socjalno-biurowego. Zaprojektowany z myślą o zakładach produkcyjnych i magazynach.

Projekt budynku administracyjno socjalnego K-68, piętrowy, niepodpiwniczony. Budynek zaprojektowany z myślą o dołączeniu go do budynku produkcyjnego lub magazynowego jako zaplecze socjalno administracyjne.

Technologia: ściany zewnętrzne - pustak ceramiczny 29 cm, styropian 15 cm, tynk zewnętrzny
Stropyżelbetowe
Kąt nachylenia dachu:
Ogrzewanie: obiekt ogrzewany ze źródła ciepła zlokalizowanego w innym budynku
Wentylacja mechaniczna: w całym budynku wentylacja mechaniczna z odzyskiem ciepła, toalety wentylacja wyciągowa
Program użytkowy: zaplecze socjalne dla kobiet,  zaplecze socjalne dla mężczyzn, pomieszczenia biurowe, jadalnia, zaplecze sanitarne, zaplecze magazynowe, sala konferencyjna.

ZAWARTOŚĆ PROJEKTU:

- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna z rekuperacją)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie ewakuacyjne)
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie

ZAPYTAJ O PROJEKT !
(012) 410 49 71
(012) 410 49 72



Powierzchnia zabudowy: 220.34 m²
Powierzchnia użytkowa: 349.76 m²
Kubatura: 1784.75 m³
Szerokość działki: 20.75 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 20
Kąt nachylenia dachu: 2,5-3°
Pokój na parterze: Nie
Wysokość budynku: 8.75 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: komercyjne, projekt biura, projekt budynku usługowego, biurowce, produkcyjne, projekty budynków produkcyjnych, projekty budynków biurowych
Technologia: tradycyjna
Styl: modernistyczny

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA PROJEKTU

6 800PLN
