Projekt

Prywatny dom opieki dla osób starszych.
Kod: LK-67
Zadzwoń do nas!
PN - PT od 8 do 16: 780 001 242,
508 037 512
KOSZTORYS
PROJEKTU DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 4 EGZ. PROJEKTU 7 600 PLN
18 000 PLN 		KUP
PROJEKT

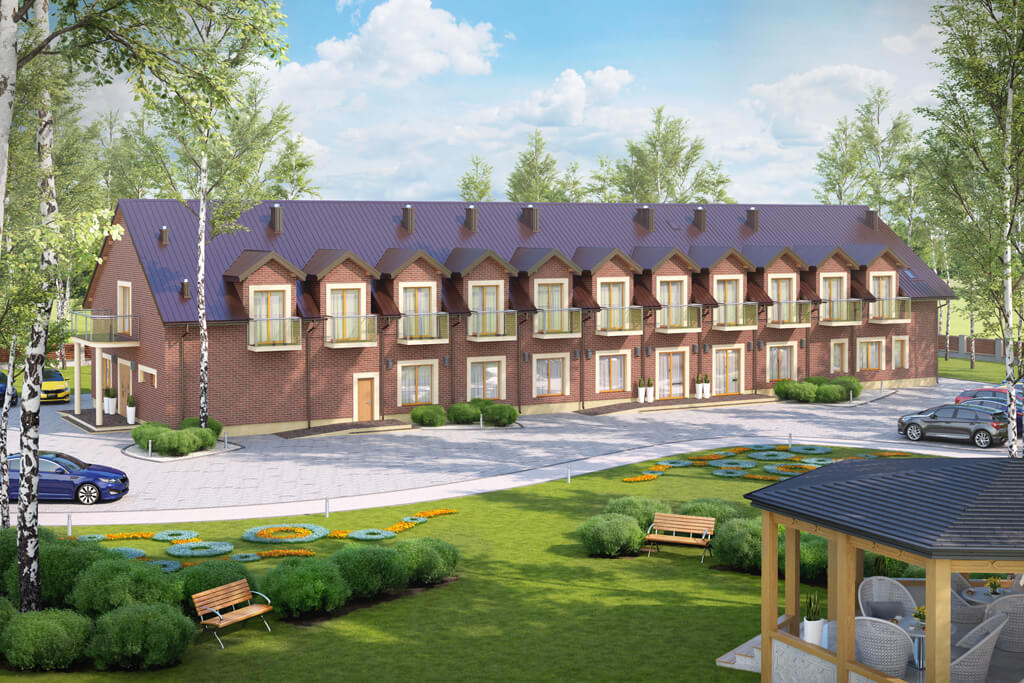

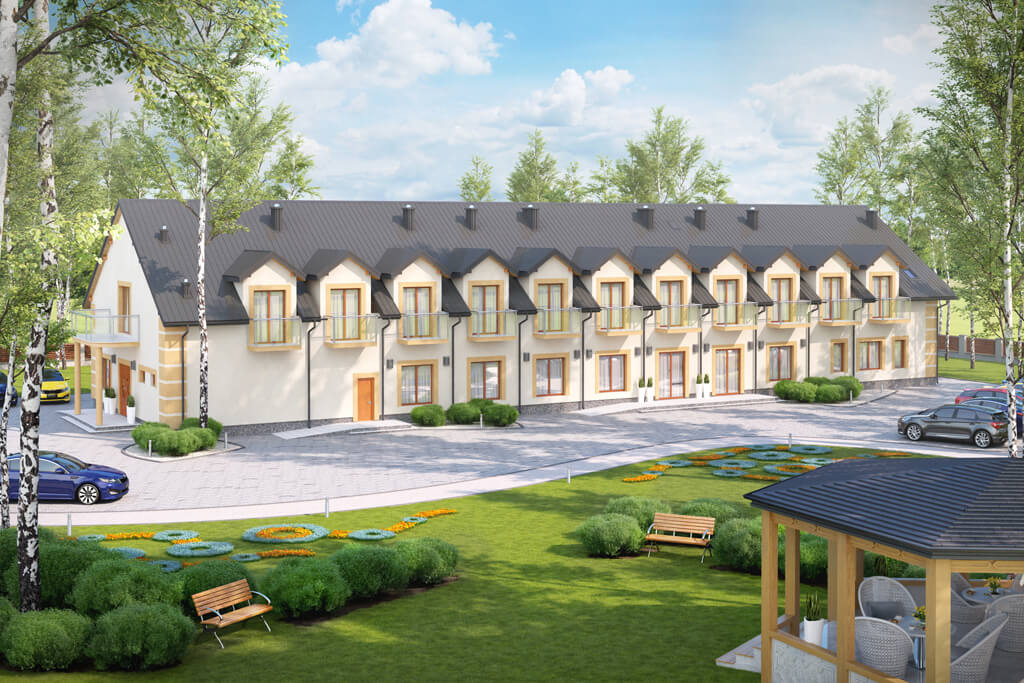

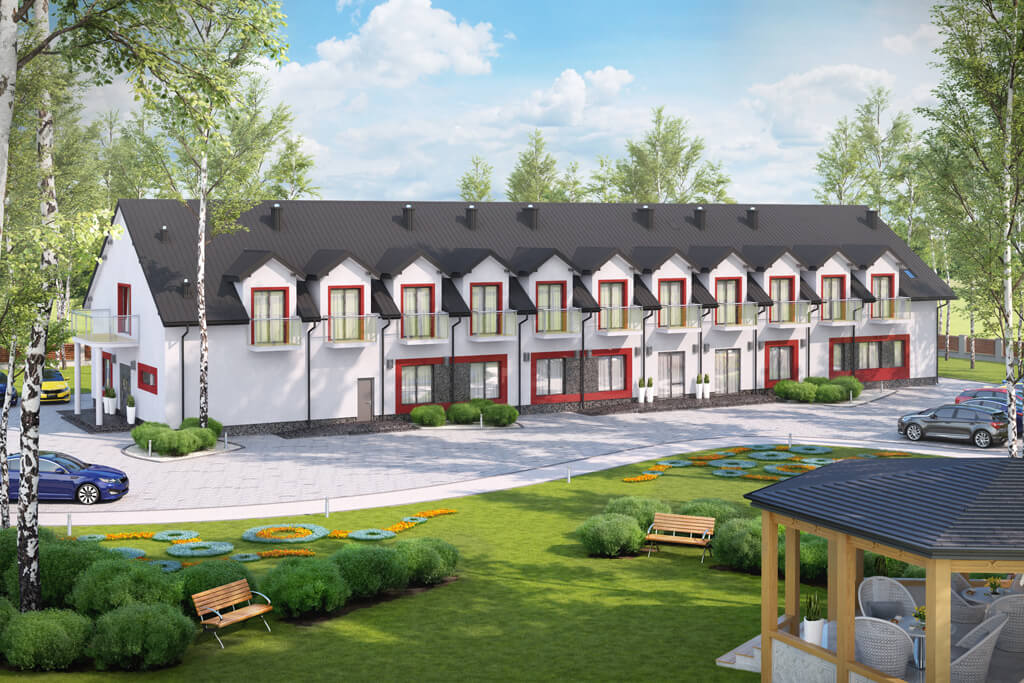

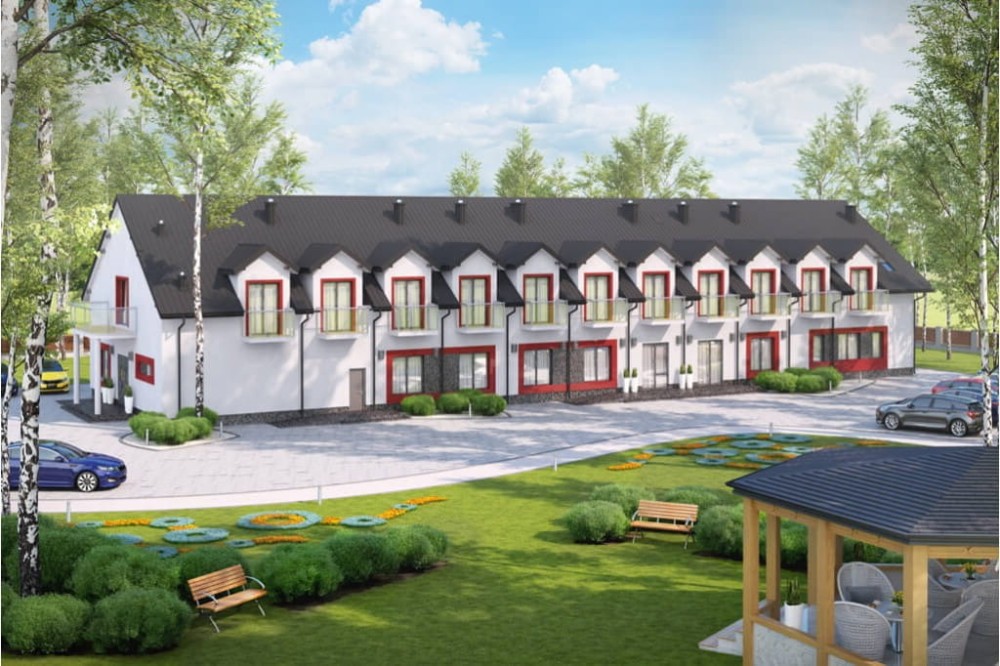

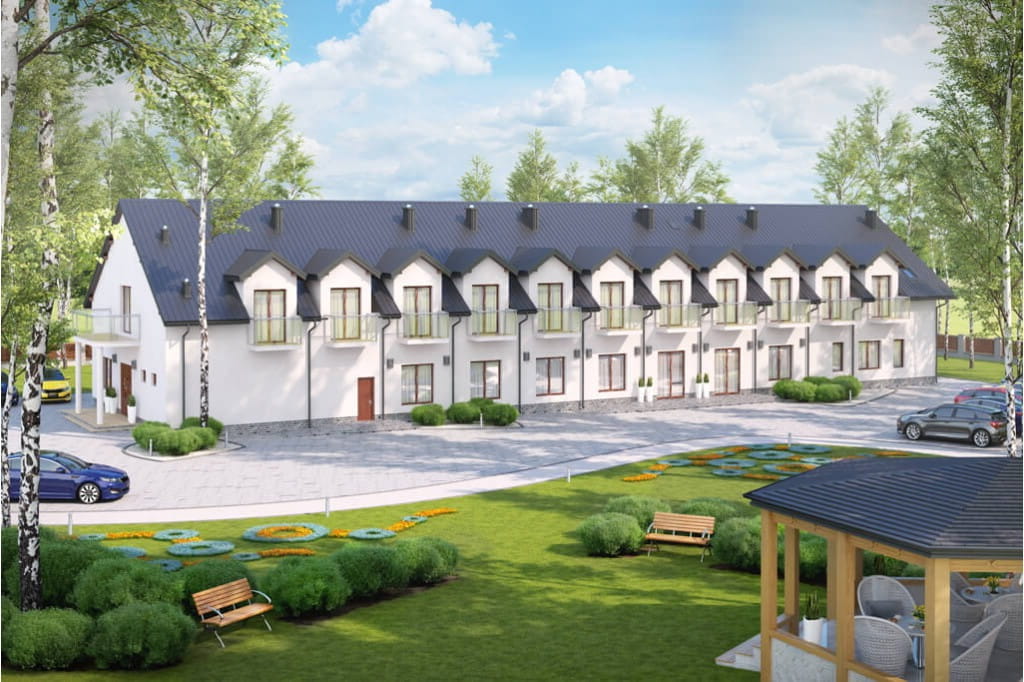

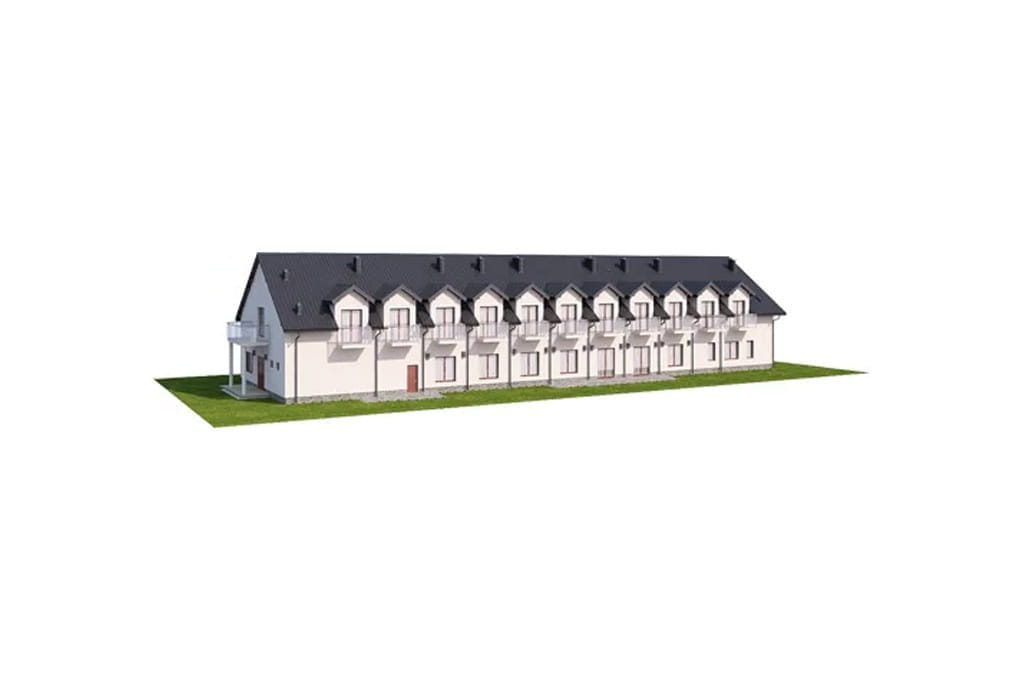

Model



Projekt LK-67 - model

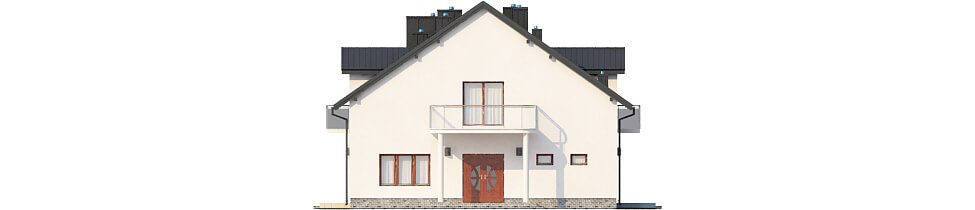

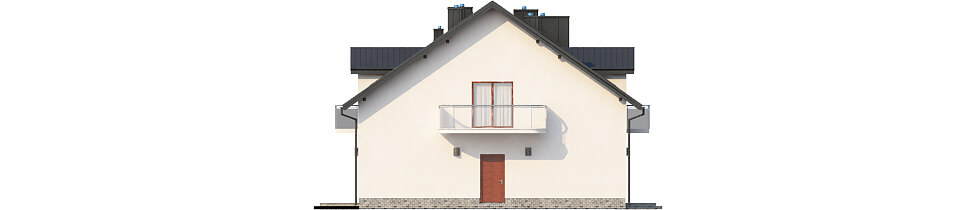

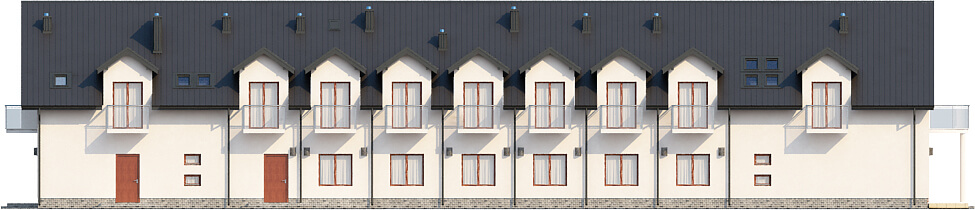

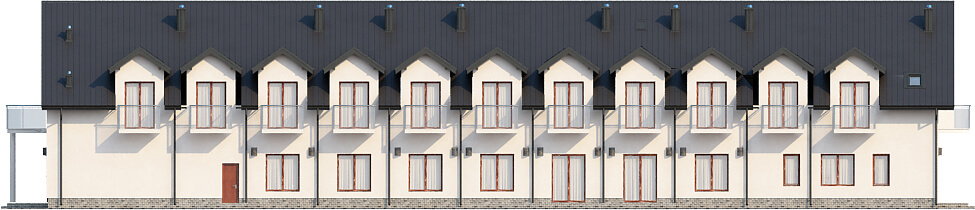

Elewacje



Projekt LK-67 - elewacja

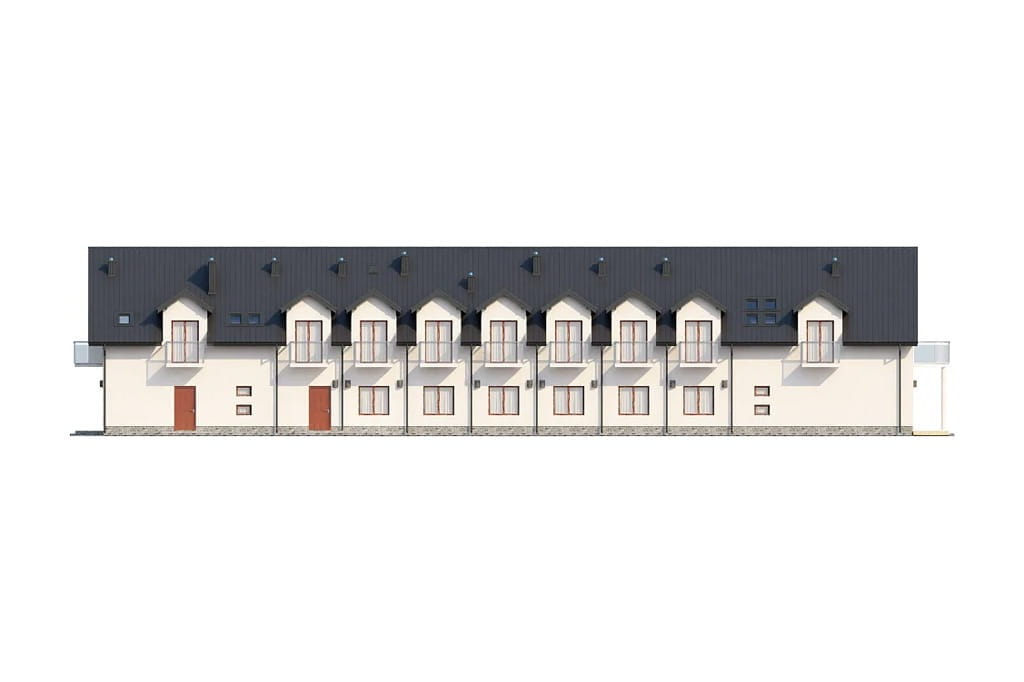

elewacja ogrodowa
Projekt LK-67 - elewacja

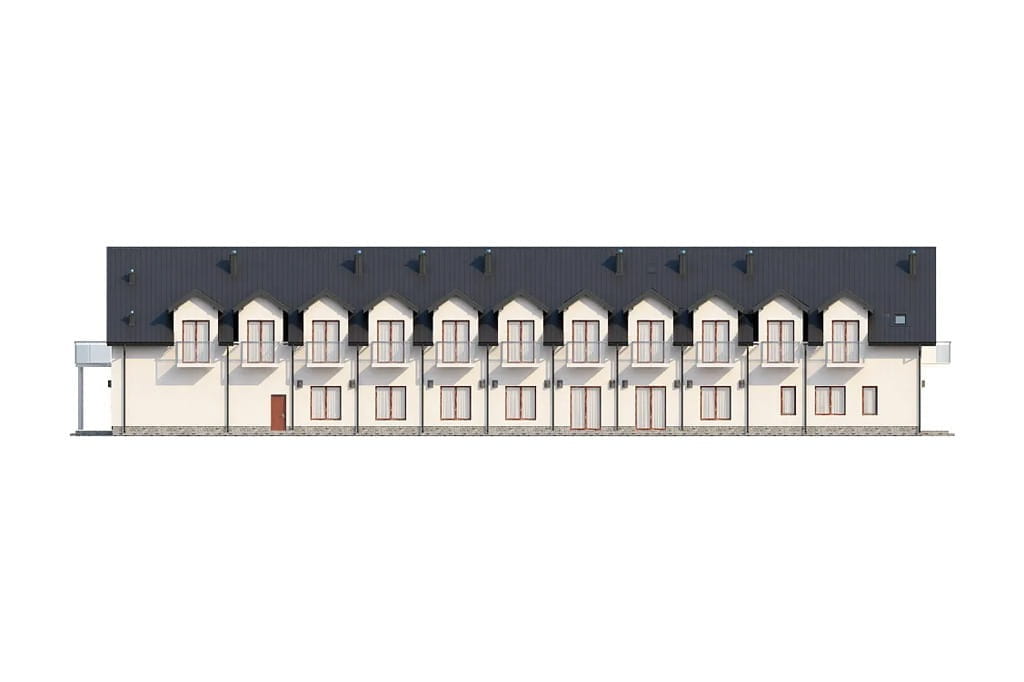

elewacja frontowa
Projekt LK-67 - elewacja

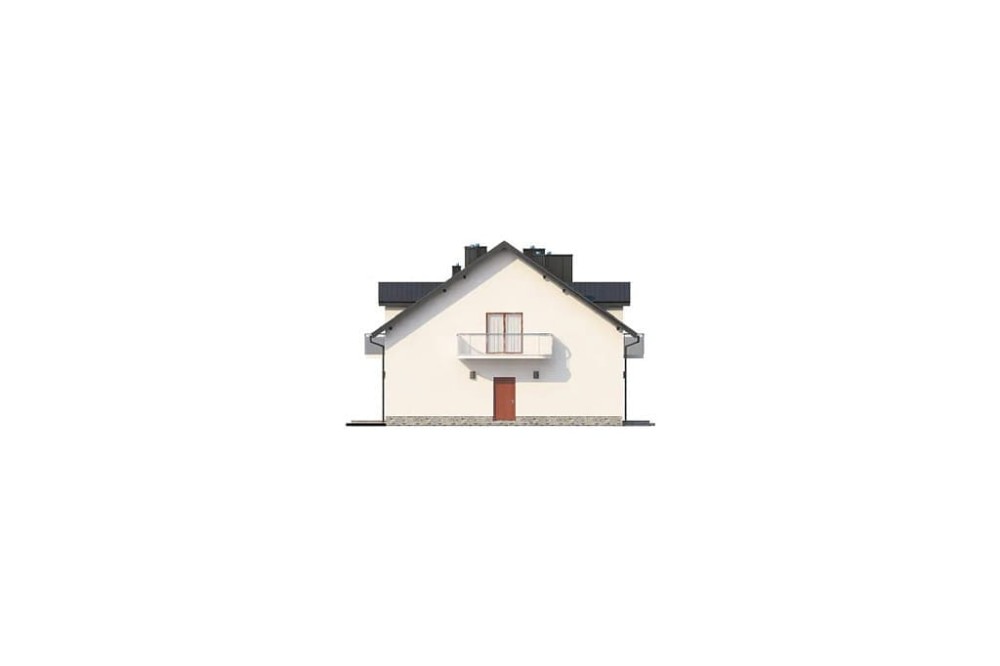

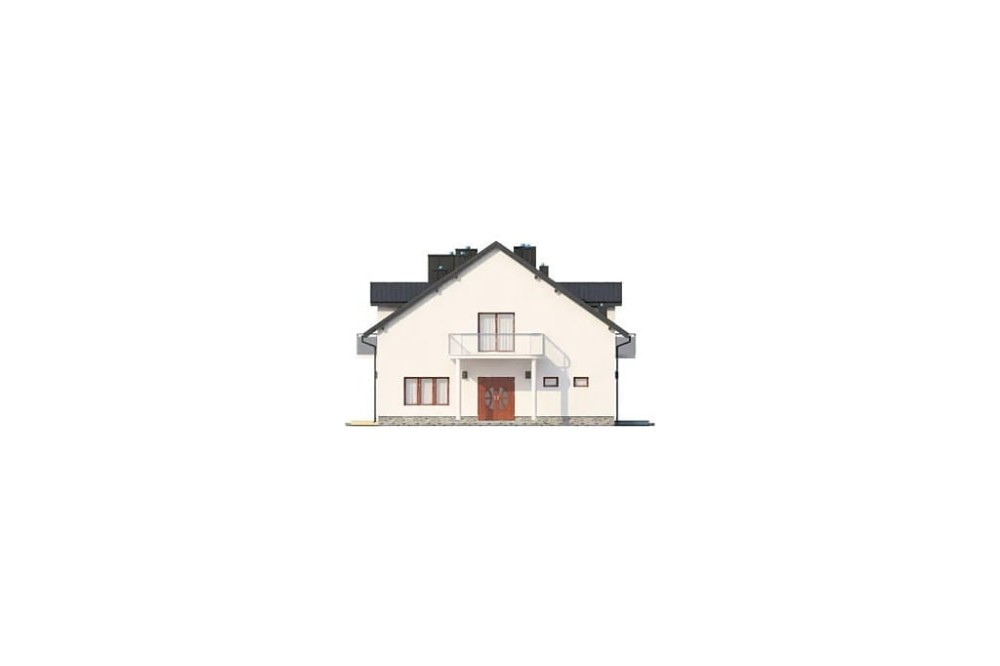

elewacja boczna
Projekt LK-67 - elewacja
elewacja boczna

zobacz realizacje naszych projektów

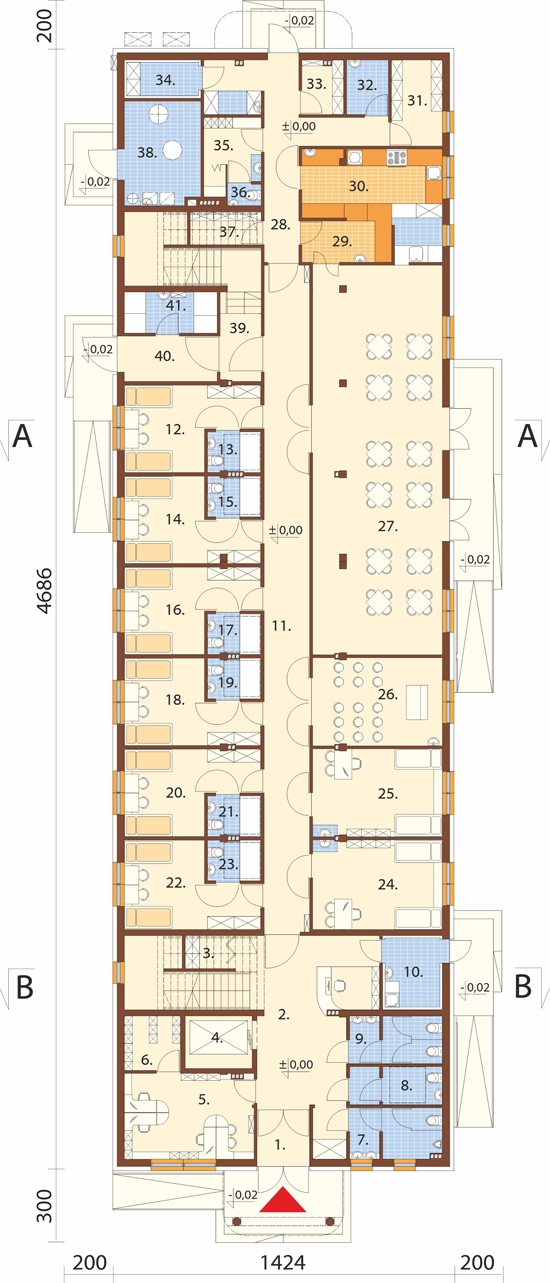

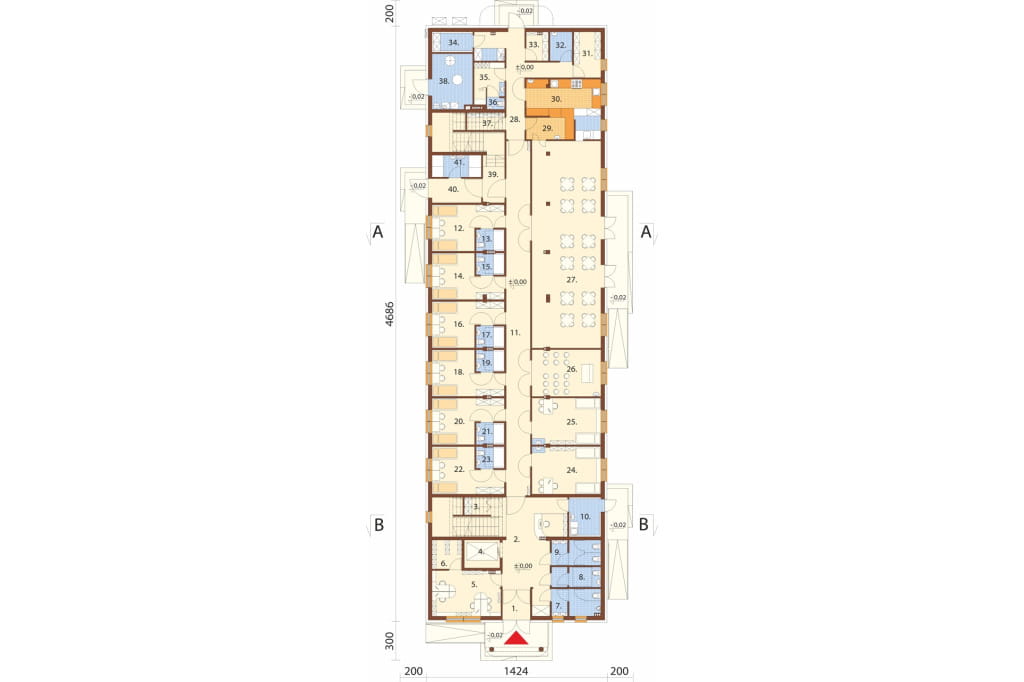

Rzut parteru



Projekt LK-67 - rzut

 Parter: 545,2 m2

1. Wiatrołap 4,5 m2
2. Hol + klatka 38,3 m2
2a. Winda
3. Szafa na bieliznę 2,9 m2
4. Recepcja 5,5 m2
5. Pokój kierownika 19,3 m2
6. Archiwum 5,3 m2
7. WC męskie 8,1 m2
8. WC dla niepełnosprawnych 6,0 m2
9. WC damskie 7,6 m2
10. Post morte 6,7 m2
11. Gabinet rehabilitacyjno -
terapeutyczny 20,3 m2
12. Gabinet lekarski 19,9 m2
13. Kaplica 19,9 m2
14. Jadalnia / świetlica 88,2 m2
15. Korytarz 52,9 m2
16. Pokój 17,0 m2
17. łazienka 3,7 m2
18. Pokój 16,5 m2
19. Łazienka 3,7 m2
20. Pokój 16,5 m2
21. Łazienka 3,7 m2
22. Pokój 16,5 m2
23. Łazienka 3,7 m2
24. Pokój 16,5 m2
25. łazienka 3,7 m2
26. Pokój 16,5 m2
27. Łazienka 3,7 m2
28. Korytarz 7,4 m2
29. Pralnia podręczna / suszarnia 6,7 m2
30. Klatka schodowa 15,9 m2
31. Magazyn produktów
spożywczych 4,1 m2
32. Przedmagazyn 17,9 m2
33. Pomieszczenie socjalne 7,0 m2
34. WC 1,3 m2
35. Kotłownia 13,7 m2
36. Chłodnia 4,2 m2
37. Magazyn 3,9 m2
38. Pomieszczenia mycia wózków 4,0 m2
39. Magazyn 7,7 m2
40. Kuchnia 19,4 m2
41. Wydawalnia 5,3 m2
POWIĘKSZ RZUT

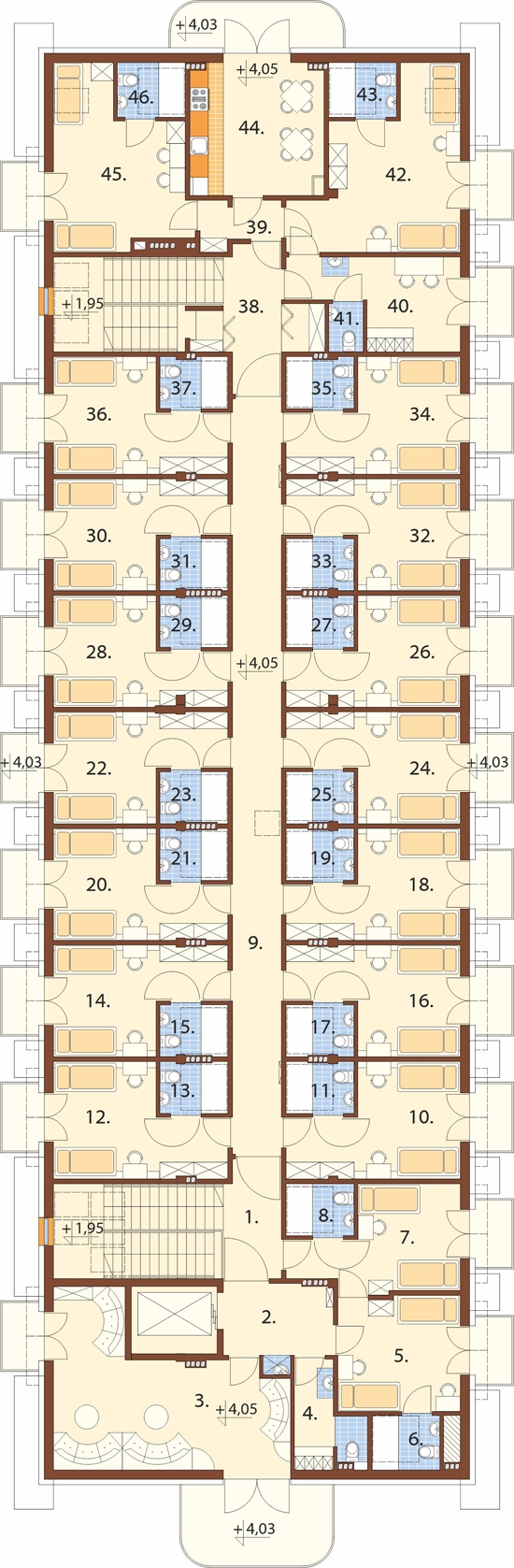

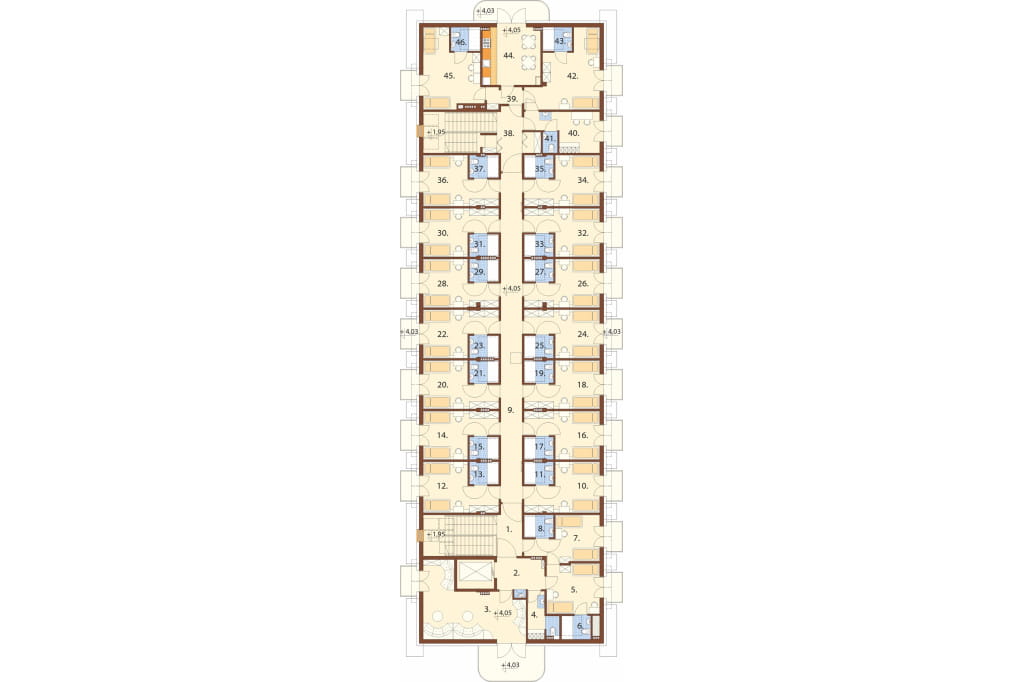

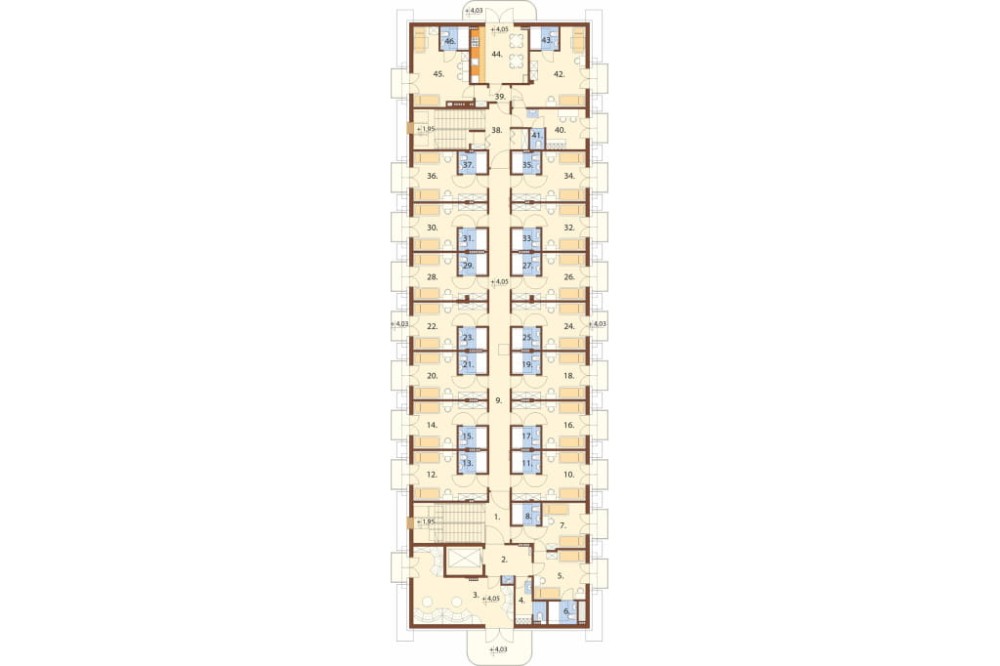

Rzut poddasza



Projekt LK-67 - rzut

 Poddasze: 521,6 m2

1. Hol + klatka 23,4 m2
1a. Winda
2. Pokój goościnny 30,7 m2
3. Pokój socjalny + WC 6,3 m2
4. Pokój 14,3 m2
5. Łazienka 3,9 m2
6. Pokój 15,0 m2
7. Łazienka 3,8 m2
8. Pokój 16,9 m2
9. Łazienka 3,7 m2
10. Pokój 15,9 m2
11. Łazienka 3,7 m2
12. Pokój 15,9 m2
13. Łazienka 3,7 m2
14. Pokój 15,9 m2
15. Łazienka 3,7 m2
16. Pokój 15,8 m2
17. Łazienka 3,7 m2
18. Pokój 15,9 m2
19. Łazienka 3,7 m2
20. Pokój 16,9 m2
20a. Łazienka 3,7 m2
21. Korytarz 39,5 m2
22. Pokój 16,8 m2
23. Łazienka 3,7 m2
24. Pokój 15,8 m2
25. Łazienka 3,7 m2
26. Pokój 15,9 m2
27. Łazienka 3,7 m2
28. Pokój 15,9 m2
29. Łazienka 3,7 m2
30. Pokój 15,9 m2
31. Łazienka 3,7 m2
32. Pokój 15,9 m2
33. Łazienka 3,7 m2
34. Pokój 16,9 m2
35. Łazienka 3,7 m2
36. Korytarz 21,8 m2
37. Dyżurka pielęgniarek 12,9 m2
38. WC 1,8 m2
39. Pokój 22,5 m2
40. Łazienka 3,9 m2
41. Kuchnia pomocnicza 18,7 m2
42. Pokój 21,5 m2
43. Łazienka 3,9 m2
POWIĘKSZ RZUT

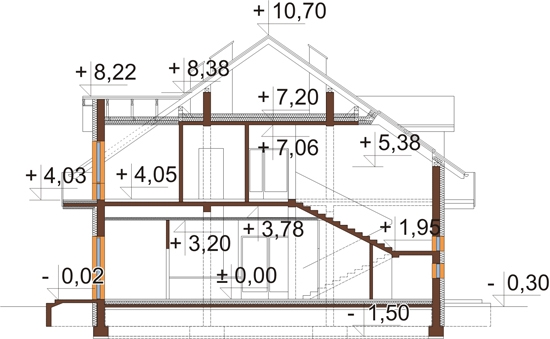

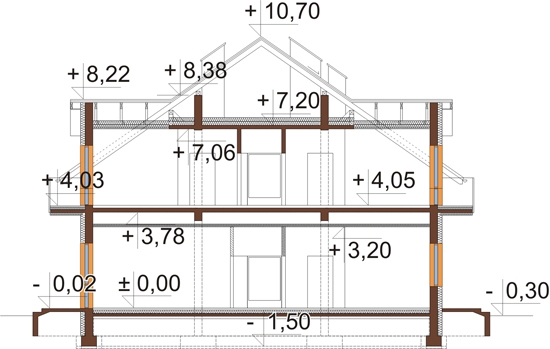

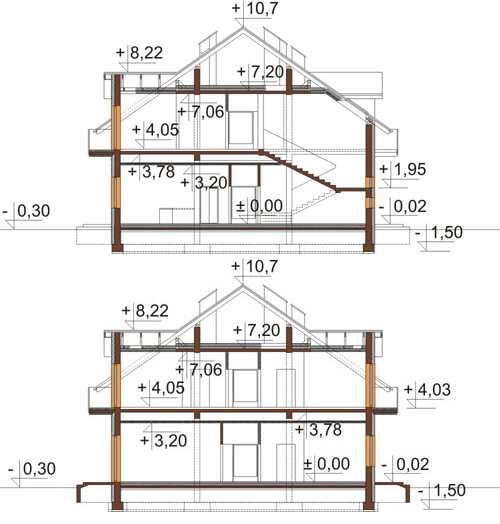

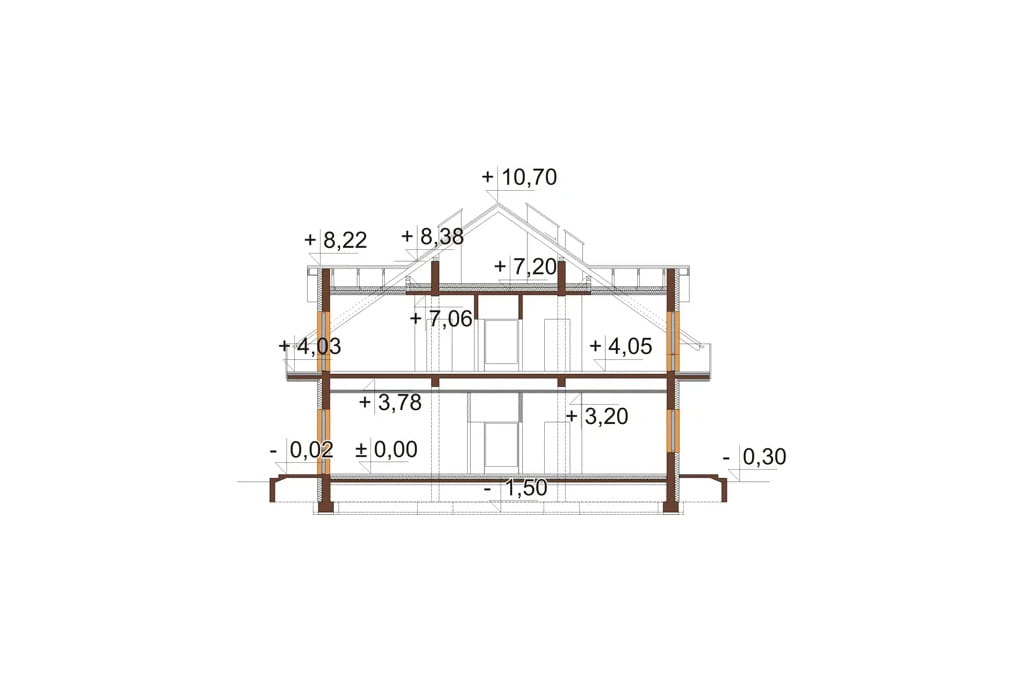

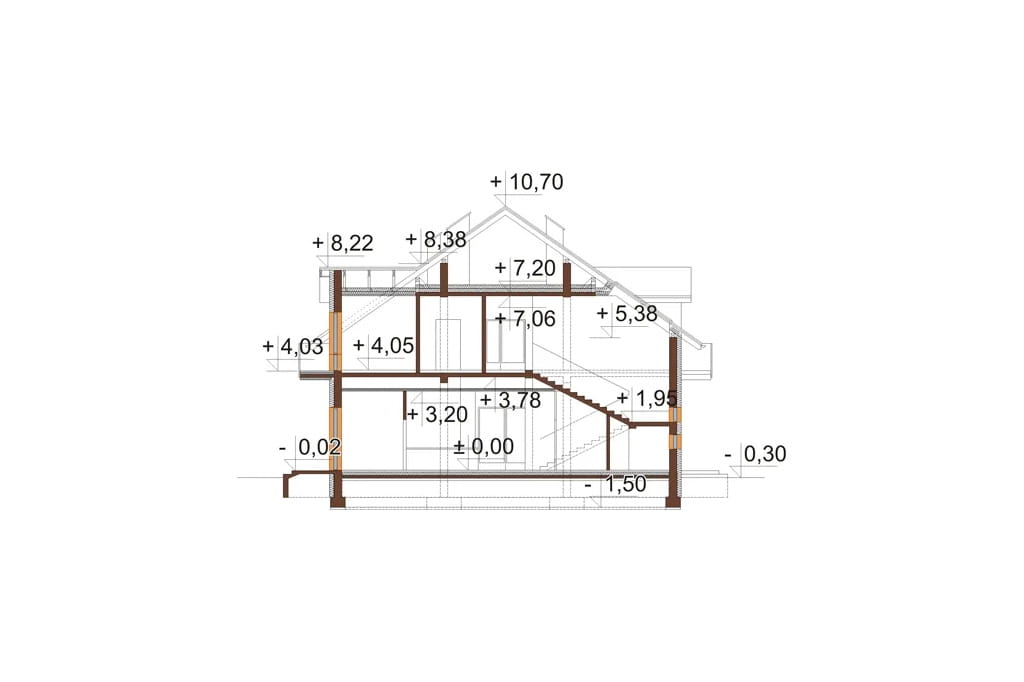

Przekrój



Projekt LK-67 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku prywatnego domu opieki dla osób starszych LK-67, parterowy poddaszem użytkowym, niepodpiwniczony. Budynek może również pełnic funkcje pensjonatu, motelu lub zajazdu.

Technologia: ściany zewnętrzne - pustak ceramiczny 30 cm, wełna mineralna 18 cm, tynk zewnetrzny.
Stropy: żelbetowe
Kąt nachylenia dachu: 35°
Pokrycie dachu: blacha dachówkowa
Ogrzewanie: dwa piece kondensacyjne gazowe działające w kaskadzie.
Wentylacja mechaniczna: sala komsumpcyjna  oraz hol główny - wentylacja mechaniczna nawiewno wywiewna z rekuperacją; kuchnia z zapleczem - wentylacja nwiewno wywiewna
Klimatyzacja: wszystkie pokoje na parterze i poddaszu klimatyzowane
Program: sala konsumpcyjna, kuchnia, zaplecze kuchenne, kuchnia pomocnicza, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kotłownia gazowa, 24 pokoje dwuosobowy z łazienkami, pokój gościnny, kaplica, gabinet lekarski, gabinet terapi i rehabilitacji, promorte, biuro, recepcja.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna kuchni, wentylacja mechaniczna nawiewno - wywiewna z rekuperacją sali bankietowej, hydranty przeciwpożarowe wewnętrzne, klimatyzacja pokoi)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie ewakuacyjne, instalacja alarmowo przyzywowa)
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- opinie p.poż i sanitarno higieniczna dotyczące rozwiązań zastosowanych wewnątrz budynku
- zgoda na zmiany w projekcie

ZAPYTAJ O PROJEKT !
(012) 410 49 71
(012) 410 49 72



 Powierzchnia zabudowy: 678.43 m²
Powierzchnia użytkowa: 1066.00 m²
Kubatura: 5679.00 m³
Szerokość działki: 22.24 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 84
Kąt nachylenia dachu: 35°
Ilość pokoi: 24
Pokój na parterze: Nie
Wysokość budynku: 7.08 m
Rodzaj ogrzewania: gazowe
ZAWARTOŚĆ PROJEKTU:



Oprócz wyżej opisanej zawartości części projektowej nasze Kompendium realizacji projektu zawiera szereg innych części na które składają się: „Aspekty prawne przygotowania inwestycji”, „Wzory pism i umów”,„Najczęstsze problemy w procesie budowlanym”,„Warunki uzyskiwania kredytów budowlanych”, „Najważniejsze pojęcia budowlane”,„Meblowanie i aranżacja wnętrz”, „Ogród wokół domu” i „Jak zamieszkać zgodnie z prawem”. Całość w formie wydawnictwa książkowego oprawiona jest w kartonową okładkę.

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: gastronomiczne, motele, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, projekt zajazdu, hotel, projekt domu spokojnej starości, dom spokojnej starości, projekt domu opieki, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego
Technologia: tradycyjna

Architekt: Renata Chmielewska, Ewa Ferfecka-Homola, Jacek Kiewel, Jaromir Mruk
CENA 4 EGZ. PROJEKTU 7 600 PLN 18 000 PLN KUP
PROJEKT

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
