Projekt

Warsztat samochodowy
Kod: LK-60
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 4 200 PLN
KUP
PROJEKT



zobacz realizacje naszych projektów

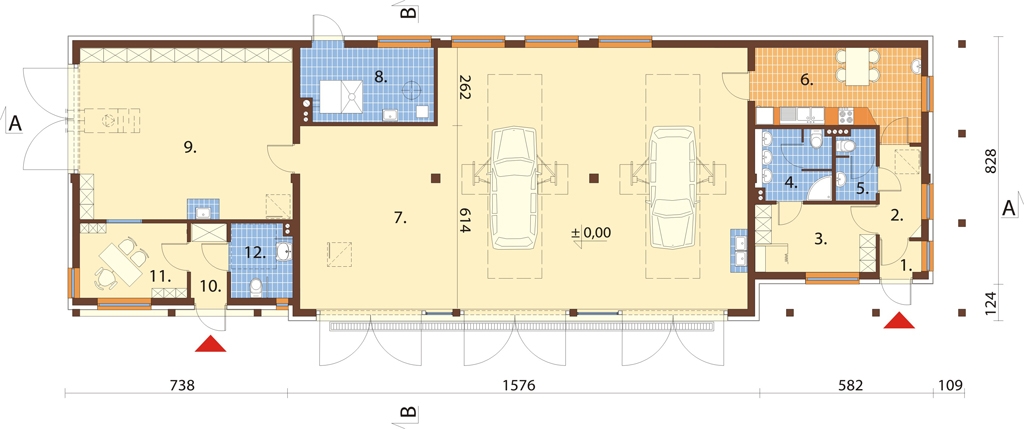

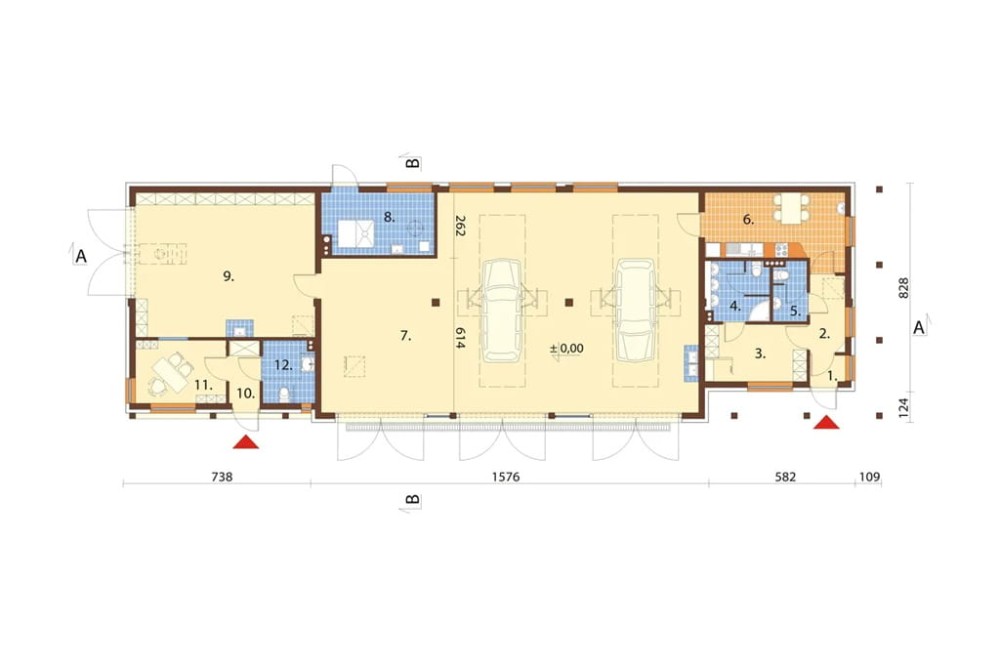

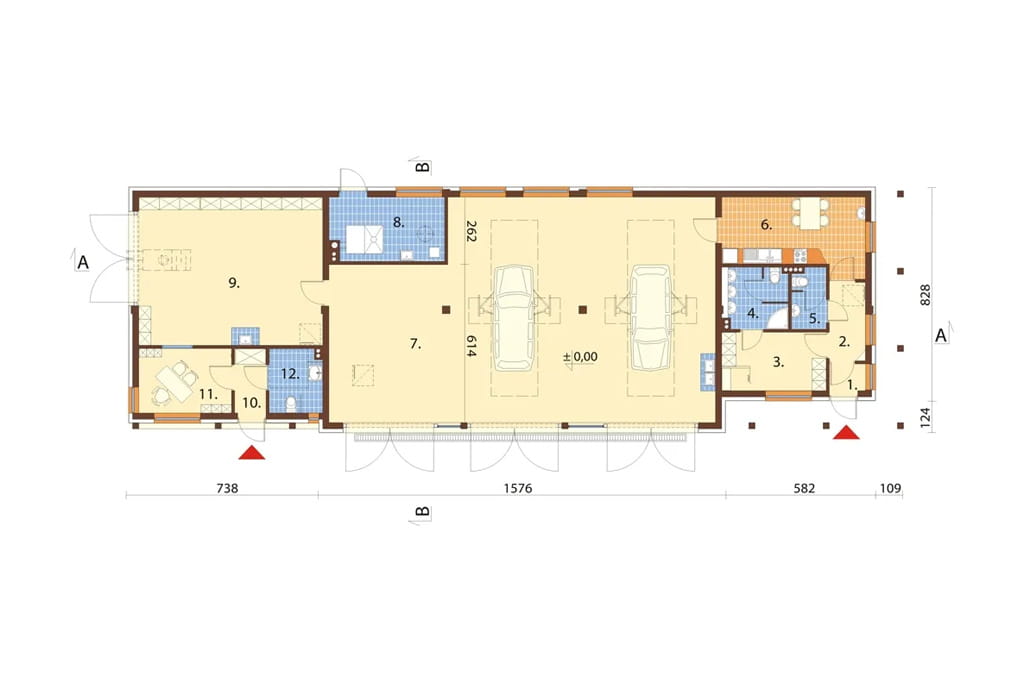

Rzut parteru



Projekt LK-60 - rzut

 Parter:
1. Wiatrołap 1,56 m2
2. Hall 4,27 m2
3. Szatnia 9,21 m2
4. Umywalnia 5,98 m2
5. WC 3,17 m2
6. Pomieszczenie socjalne 15,33 m2
7. Sala napraw 119,07 m2
8. Kotłownia 10,90 m2
9. Magazyn 41,13 m2
10. Korytarz 3,03 m2
11. Biuro 9,03 m2
12. WC dla klientów 5,13 m2
POWIĘKSZ RZUT

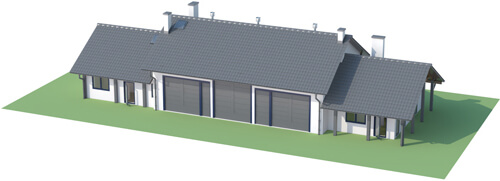

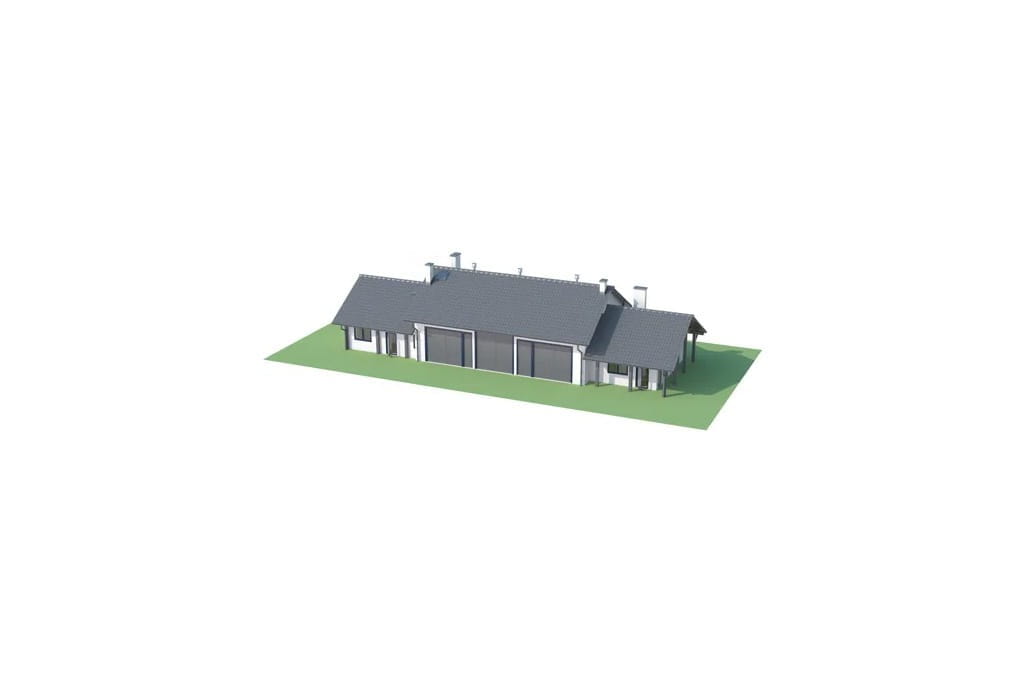

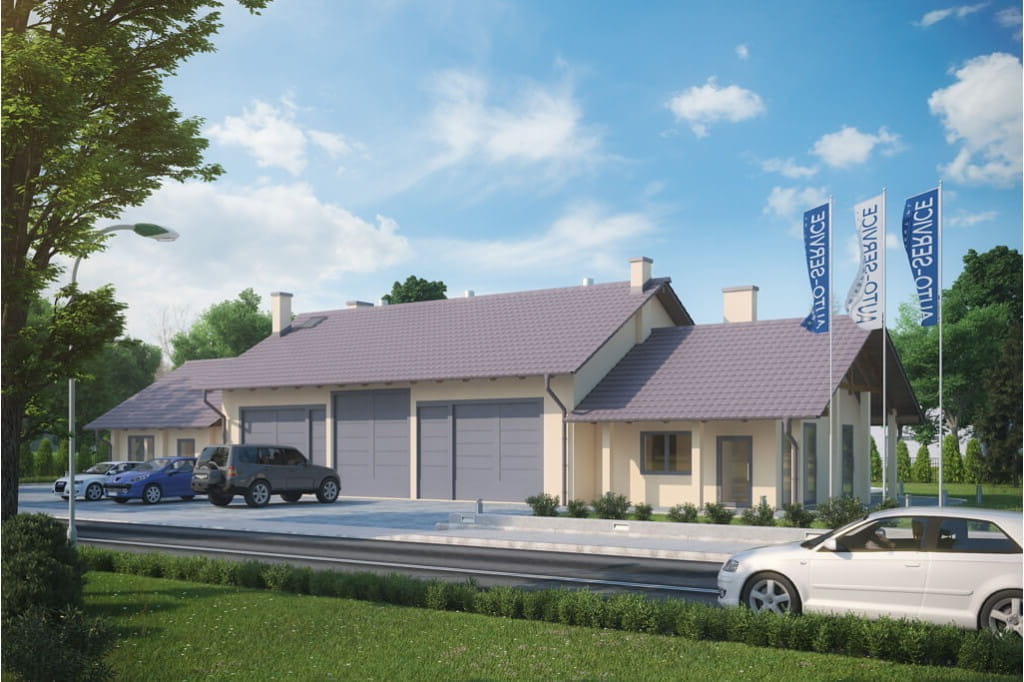

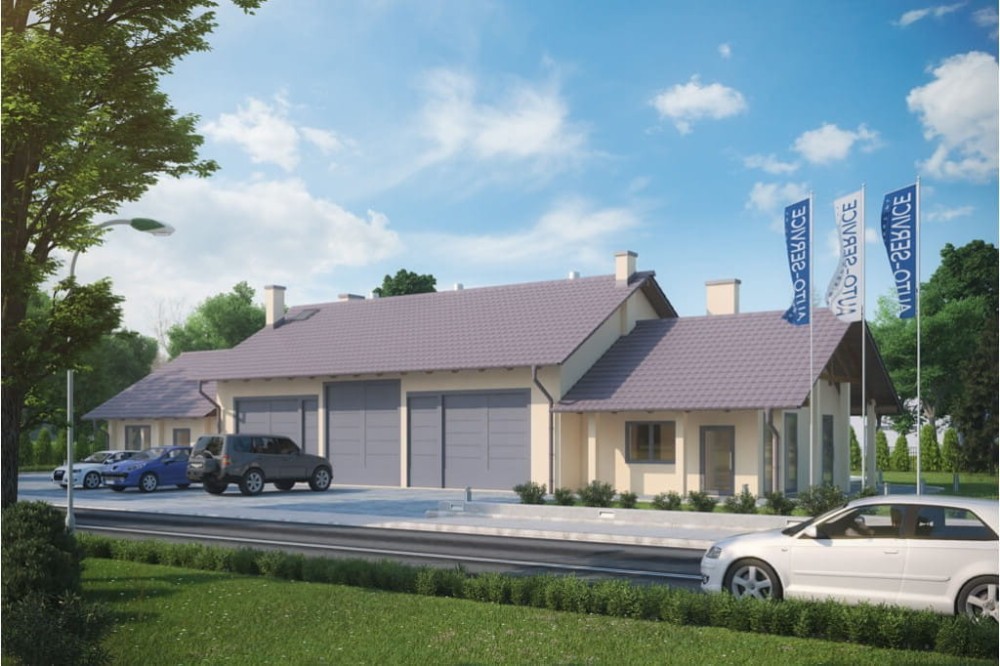

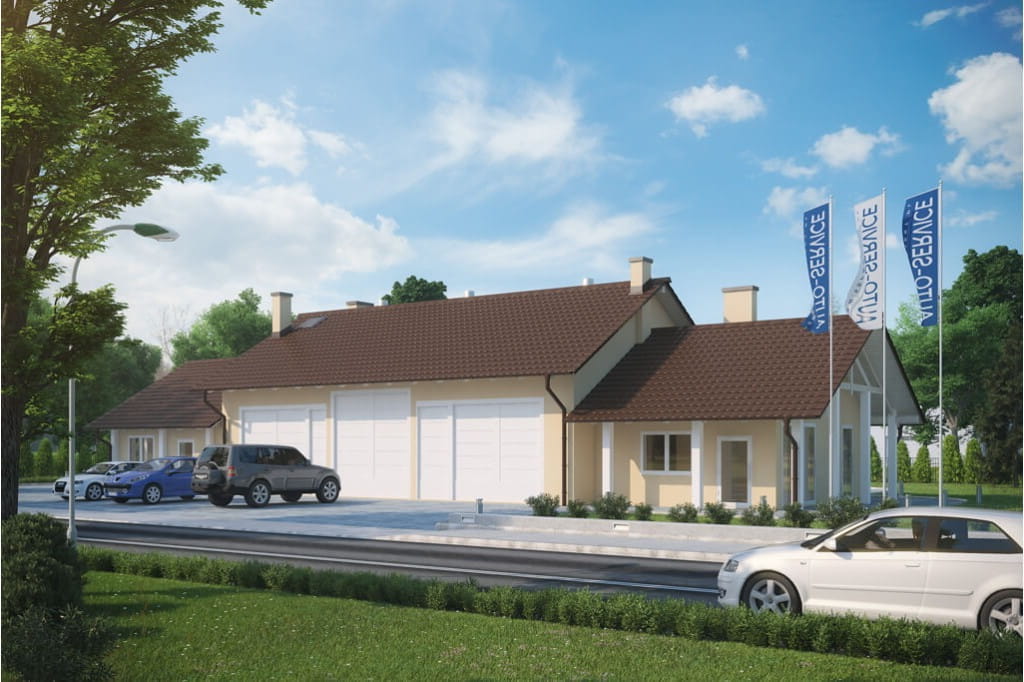

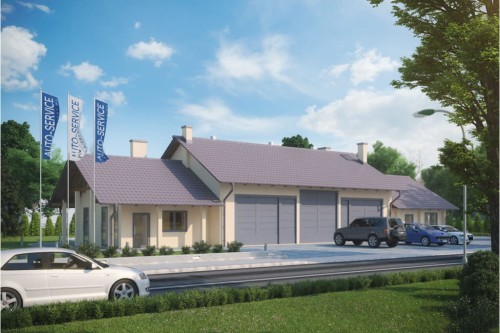

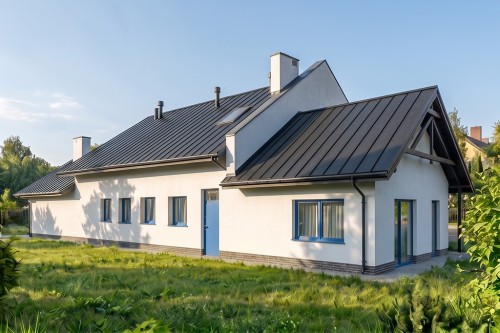

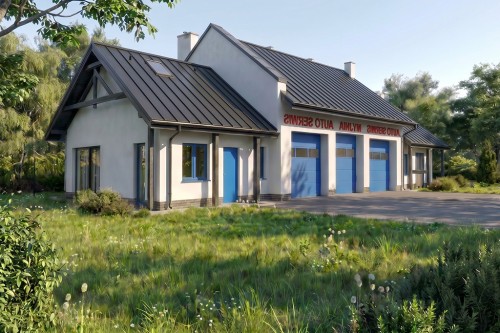

Model



Projekt LK-60 - model

Elewacje



Projekt LK-60 - elewacja

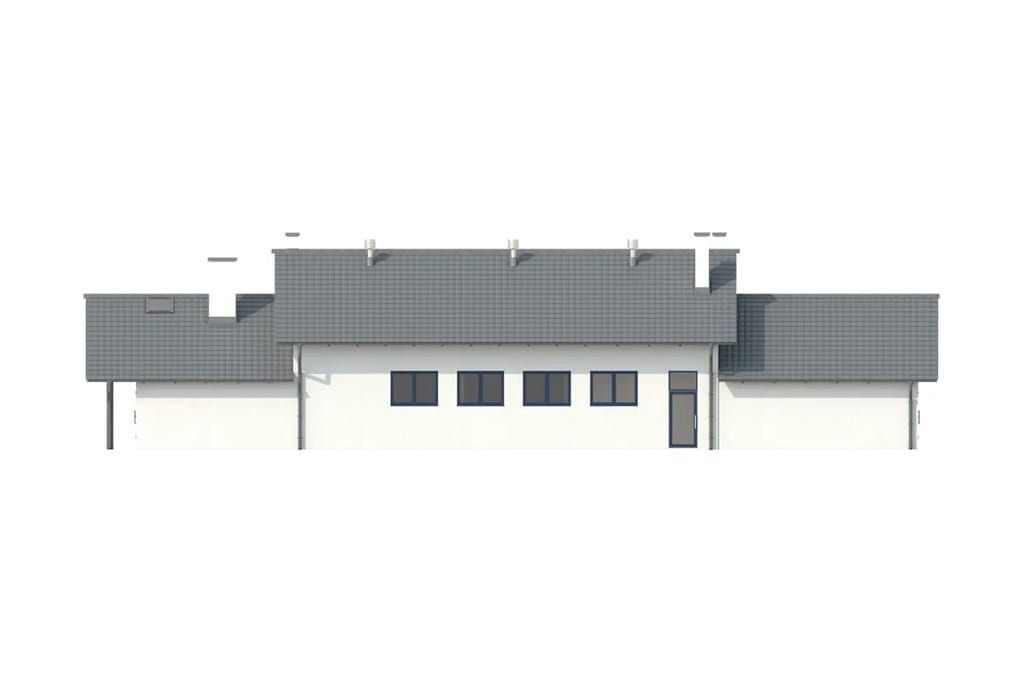

elewacja ogrodowa
Projekt LK-60 - elewacja

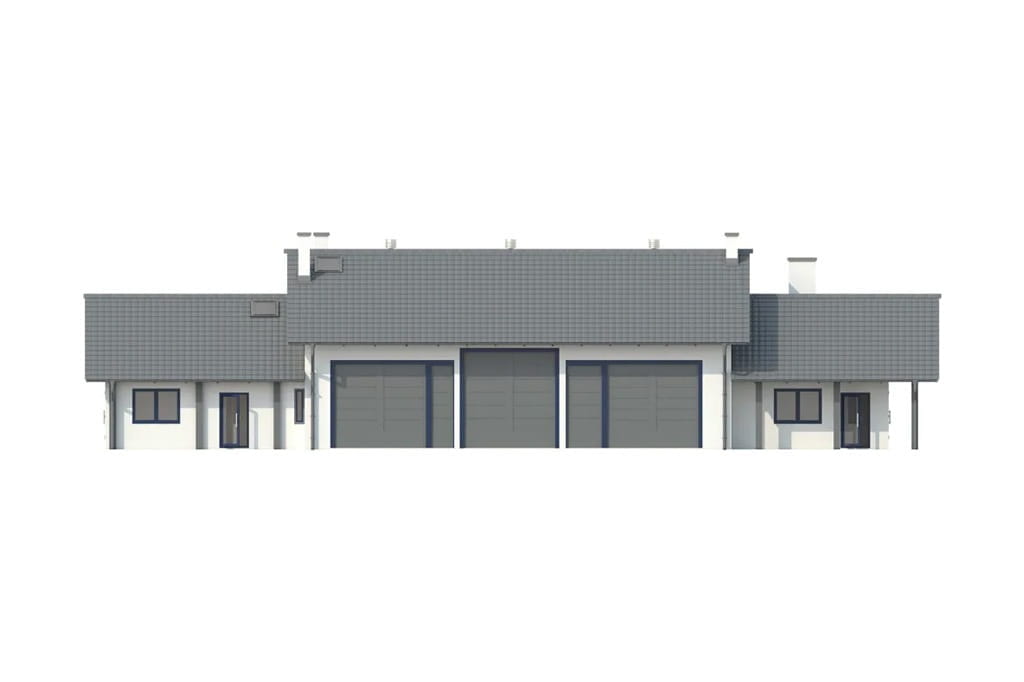

elewacja frontowa
Projekt LK-60 - elewacja

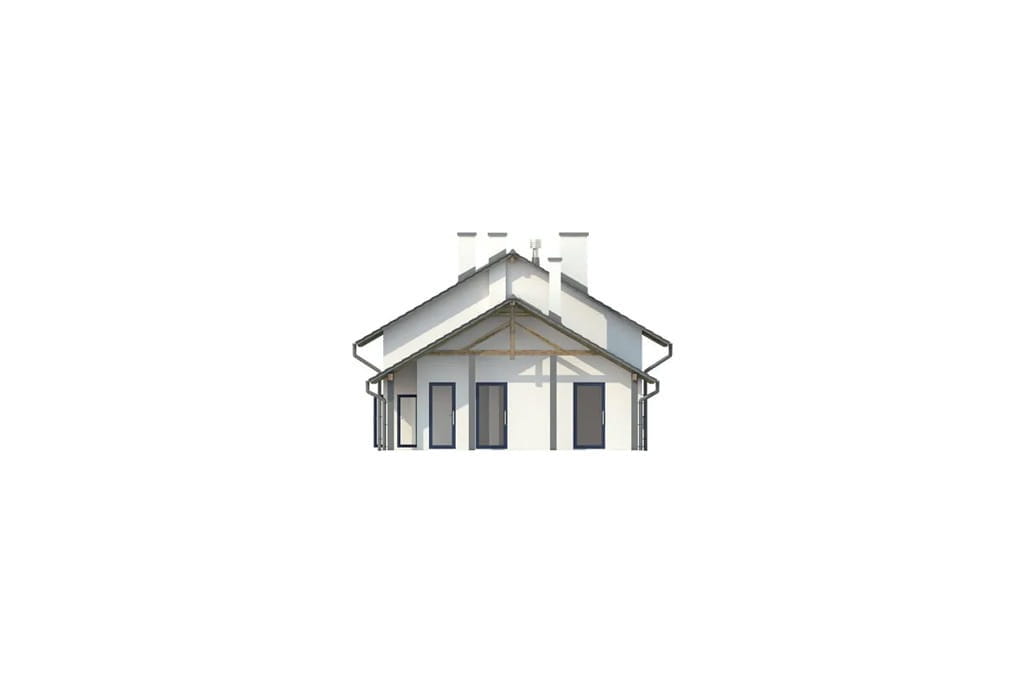

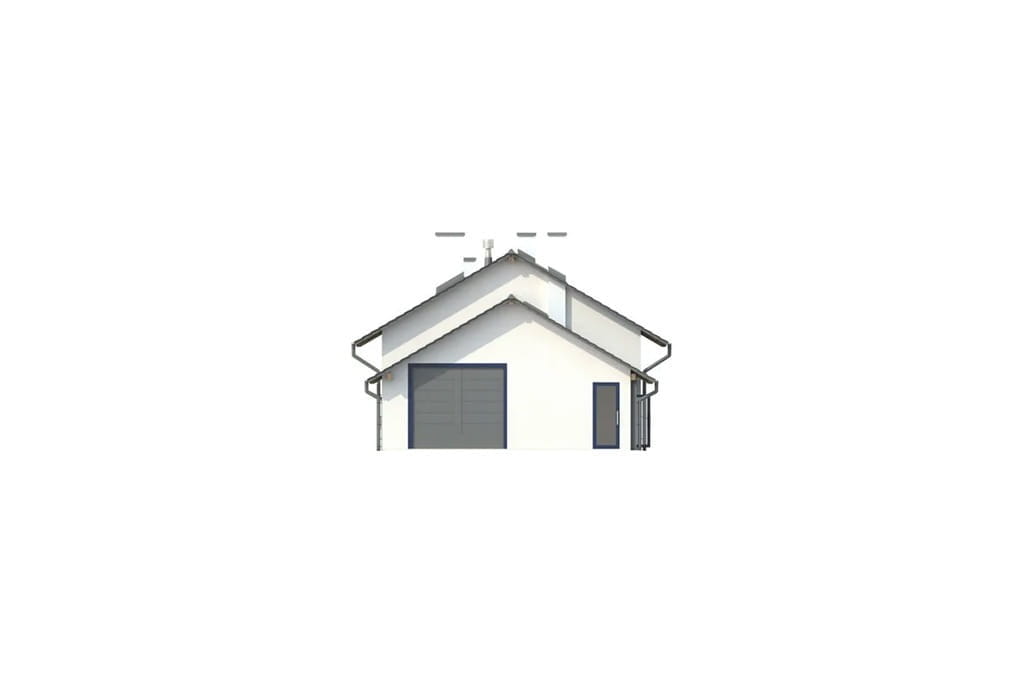

elewacja boczna
Projekt LK-60 - elewacja
elewacja boczna

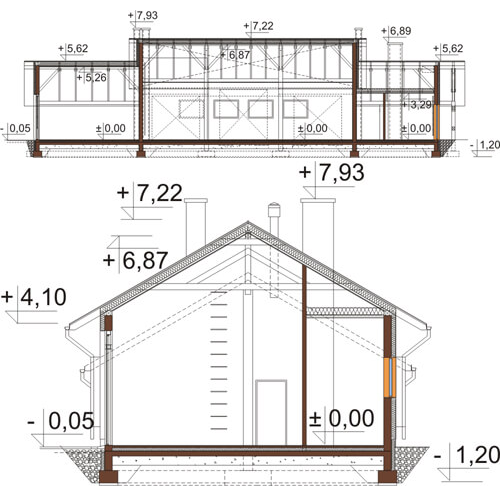

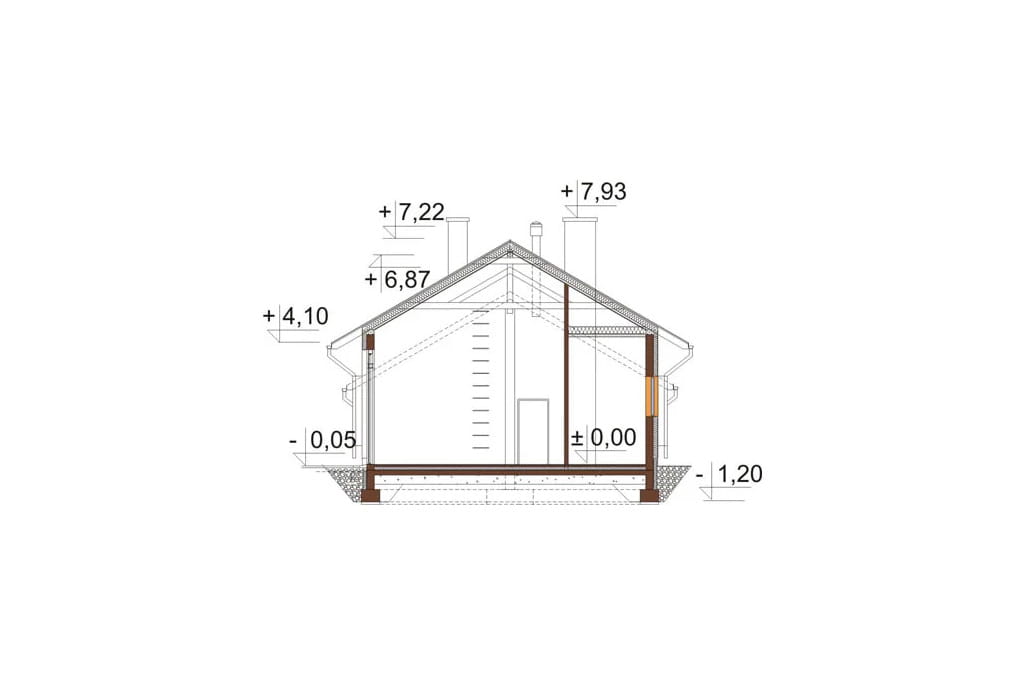

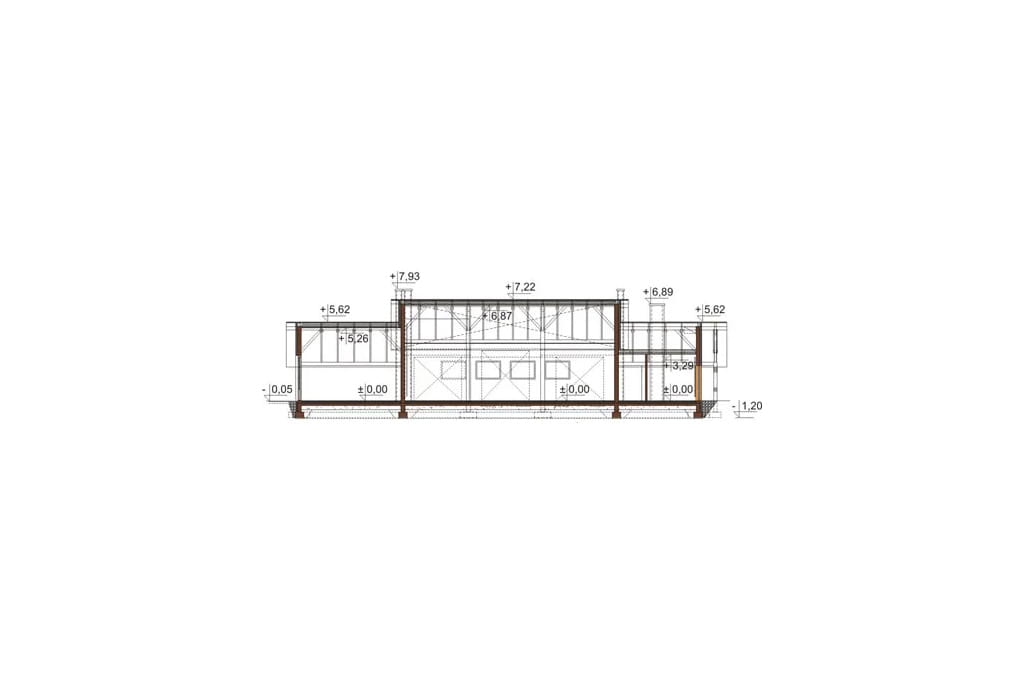

Przekrój



Projekt LK-60 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt warsztatu samochodowego K-60, parterowy, niepodpiwniczony.
Obiekt przystosowany do napraw samochodów do 3,5 tony. Hala napraw o wysokości 500 cm. Na hali napraw przewidziano wentylację mechaniczną nawiewno - wywiewną. Magazyn z wjazdem z boku może stanowić odrębne stanowisko warsztatowe.

Technologia tradycyjna: ściany zewnętrzne - pustak Suporex 24 cm, styropian 14 cm, tynk zewnętrzny.
Stropy: drewniany
Kąt nachylenia dachu: 30°
Pokrycie dachu: dachówka bitumiczna
Ogrzewanie: kotłownia na paliwo stałe
Program: hala napraw dla pojazdów do 3,5 tony, zaplecze socjalne, zaplecze sanitarne, magazyn, biuro, łazienka, WC dla klientów, kotłownia.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, wentylacja mechaniczna nawiewno - wywiewna hali napraw)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, awaryjne oświetlenie ewakuacyjne)
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 266.27 m²
Powierzchnia użytkowa: 227.81 m²
Kubatura: 1327.71 m³
Szerokość działki: 17.52 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 1
Liczba pomieszczeń: 12
Kąt nachylenia dachu: 30°
Pokój na parterze: Nie
Wysokość budynku: 7.27 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 93.82 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: komercyjne, projekt warsztatu samochodowego, projekt budynku usługowego, projekt serwisu samochodowego, auto serwis

Architekt: Ewa Ferfecka-Homola, Anna Tenerowicz
