Warsztat samochodowy

4 250,00 zł

Tak niską cenę gwarantujemy do 20 grudnia 2025

	W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >>
	Parametry projektu zobacz >>
	Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia
	Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >>

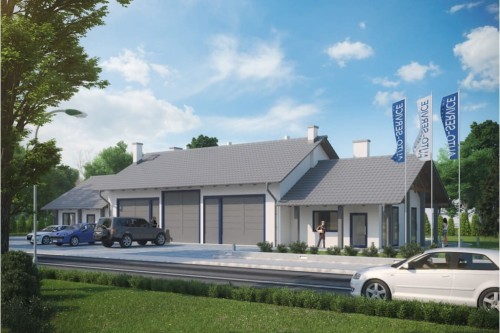

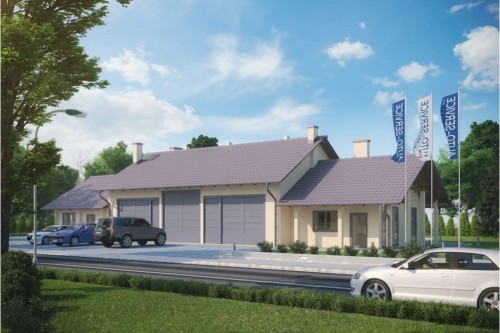

	Odbicie lustrzane projektu zobacz >>
	Koszty budowy zobacz >>
	Forum dotyczące tego projektu zobacz >>

Przejdź do opisu projektu i spaceru 3D

	Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >>
	Adaptacja i pozwolenie na budowę zobacz >>
	Jeśli masz pytanie napisz >>

Napisz jeśli masz pytanie

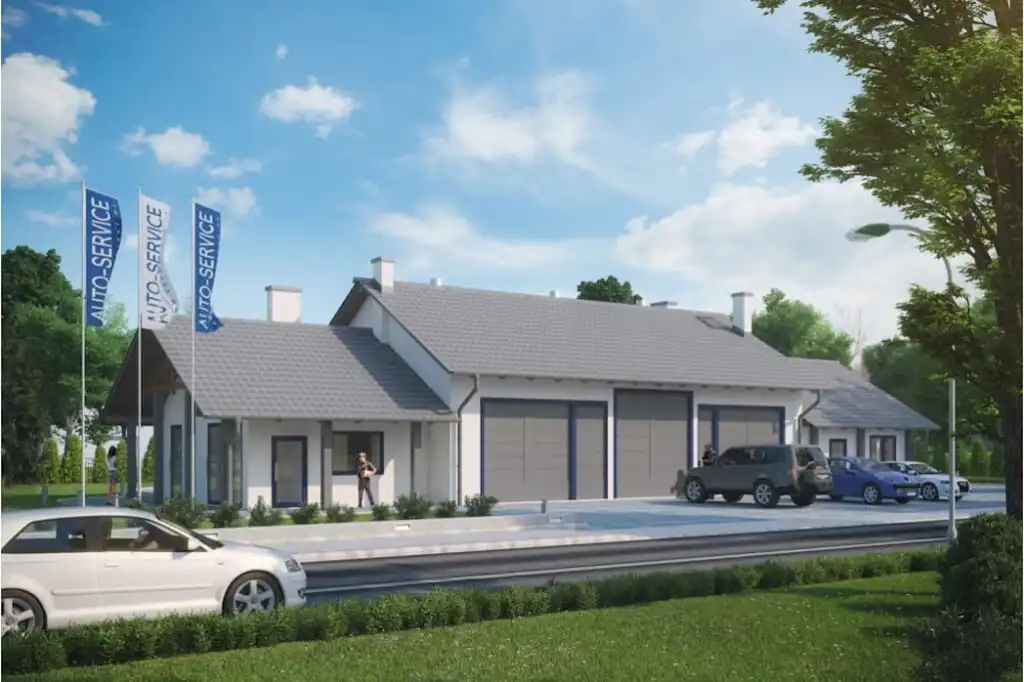

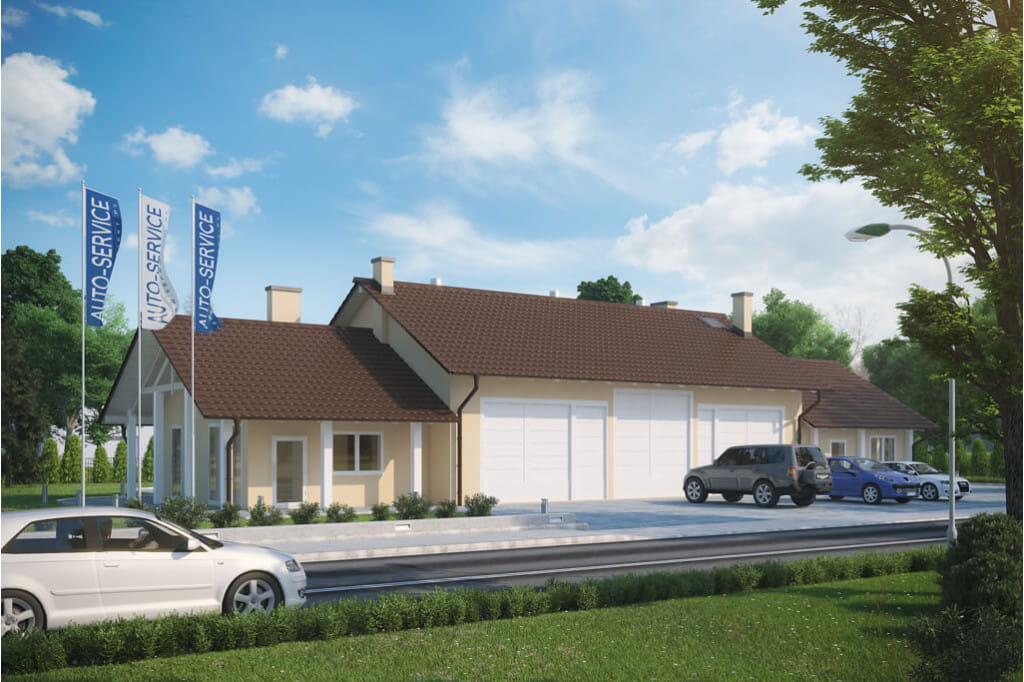

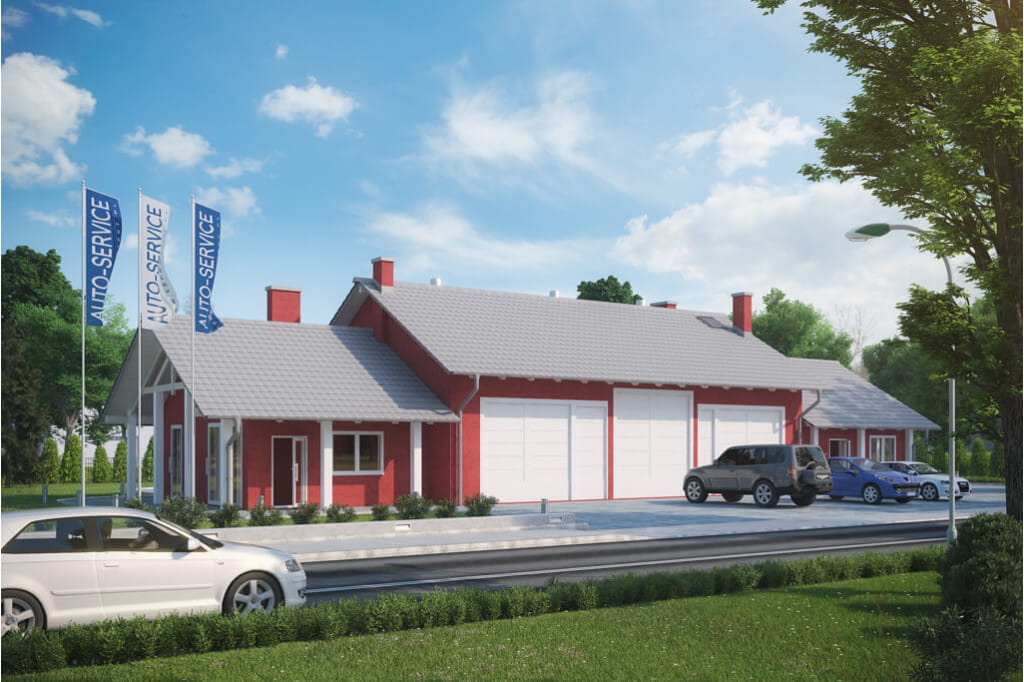

Prezentacja projektu

Opis projektu

Powierzchnia użytkowa: 227,81 m². Budynek parterowy, niepodpiwniczony. Obiekt przystosowany do napraw samochodów do 3,5 tony. Hala napraw o wysokości 500 cm. Magazyn z wjazdem z boku może stanowić odrebne stanowisko warsztatowe.

Projekt K-60 to duży warsztat samochodowy przystosowany do obsługi samochodów do 3,5 tony. Utrzymany jest w prostej, eleganckiej stylizacji typowej dla nowoczesnych obiektów komercyjnych. W części centralnej są trzy bramy wjazdowe do sali napraw, a czwarte stanowisko można utworzyć w magazynie, do którego wjazd ulokowaliśmy w elewacji bocznej.

Rzut parteru

Powiększ rzut

Parter:
1. Wiatrołap 1,56 m²
2. Hall 4,27 m²
3. Szatnia 9,21 m²
4. Umywalnia 5,98 m²
5. Wc 3,17 m²
6. Pomieszczenie socjalne 15,33 m²
7. Sala napraw 119,07 m²
8. Kotłownia 10,90 m²
9. Magazyn 41,13 m²
10. Korytarz 3,03 m²
11. Biuro 9,03 m²
12. Wc dla klientów 5,13 m²

W projekcie przewidzieliśmy dużą salę napraw na trzy samochody o powierzchni 119,07 m2. Ma ona 500 cm wysokości i umożliwia obsługę samochodów do 3,5 tony. Jej część wydzieliliśmy na kotłownię. Z lewej strony budynku jest część socjalna. Pracownicy mogą korzystać z szatni, pokoju socjalnego, łazienki i umywalni. Z prawej strony od sali napraw jest strefa magazynowo biurowa. Składa się na nią strefa obsługi klienta z biurem i WC dla klientów oraz magazyn o powierzchni 41,13m2. Można go z powodzeniem wykorzystać do stworzenie dodatkowego miejsca warsztatowego.

Przekrój

A-A

B-B

Model

Bryła budynku jest prosta. Główną część stanowi sala napraw o wysokości 5m, do niej przylega część socjalna z lewej strony i biurowo magazynowa z prawej. Wszystkie kryte są dwuspadowym dachem. Projekt dzięki swej spokojnej architekturze łatwo wpisze się w każdy typ zabudowy. K-60 można realizować na stosunkowo wąskich działkach. Wymagana szerokość parceli to 17.52 m.

Elewacje

Elewacja frontowa

Elewacja ogrodowa

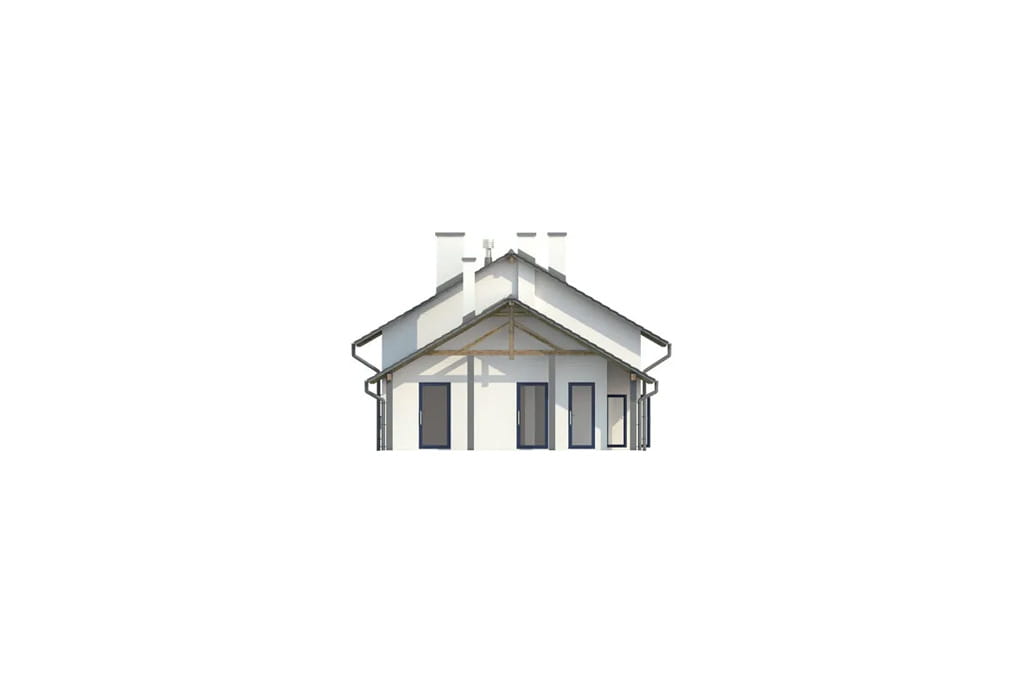

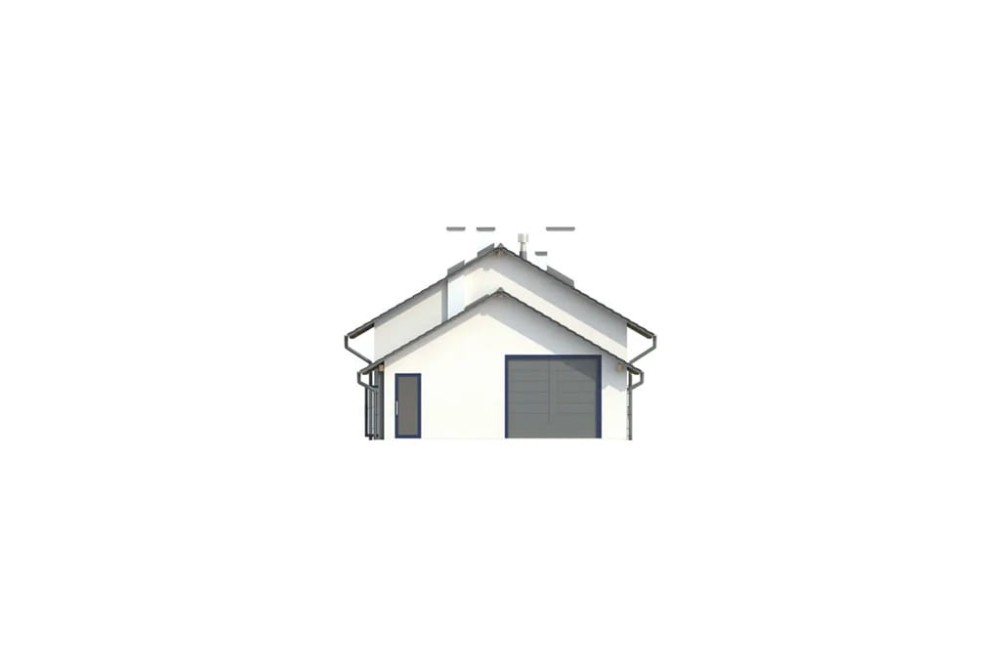

Elewacja boczna

Informacje podstawowe

Technologia: tradycyjna

Ściany zewnętrzne: pustak Suporex 24 cm, styropian 14 cm, tynk zewnętrzny.

Stropy: drewniany

Kąt nachylenia dachu: 30°

Pokrycie dachu: dachówka bitumiczna

Ogrzewanie: kotłownia na paliwo stałe

Wentylacja: na hali napraw przewidziano wentylację mechaniczną nawiewno - wywiewną.

Program: hala napraw dla pojazdów do 3,5 tony, zaplecze socjalne, zaplecze sanitarne, magazyn, biuro, łazienka, WC dla klientów, kotłownia.

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Anna Tenerowicz

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

projekt architektoniczny budowlany
projekt konstrukcyjny budowlany
projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, wentylacja mechaniczna nawiewno - wywiewna hali napraw)
projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, awaryjne oświetlenie ewakuacyjne)
projektowana charakterystyka energetyczna budynku
zestawienie materiałów budowlanych
zestawienie elementów więźby dachowej
zgoda na zmiany w projekcie

Ogólne kategorie, do których należy ten projekt

Powierzchnia użytkowa (m²) 200 - 300
Powierzchnia zabudowy (m²) 200 - 300
Kąt nachylenia dachu (°) 25 - 30
Szerokość działki/krótszy bok (m) 16 - 18
Wysokość budynku (m) 7 - 8

Podstawowe parametry projektu

Powierzchnia użytkowa (m²) 227.81
Powierzchnia zabudowy (m²) 266.27
Szerokość budynku/krótszy bok (m) 9.52
Długość budynku/dłuższy bok (m) 30.05
Wysokość budynku (m) 7.27
Szerokość działki/krótszy bok (m) 17.52
Kąt nachylenia dachu (°) 30
Rodzaj dachu dwuspadowy
Piwnica bez podpiwniczenia
Garaż bez garażu
Poddasze brak poddasza

Uzupełniające parametry projektu

Rodzaj technologii* tradycyjna
Strop w budynku* drewniany
Układ dachu kalenicowy
Pokrycie dachu* dachówka bitumiczna
Kubatura (m³) 1327.71
Liczba kondygnacji 1
Rodzaj ogrzewania paliwo stałe
Wskaźnik energii pierwotnej (kWh/(m²·rok)) 93.82
Wentylacja* mechaniczna
Liczba pomieszczeń 12
Liczba łazienek (bez WC) 1

Dodatkowe parametry projektu

Winda w budynku nie
Przystosowany dla osób niepełnosprawnych tak
Garaż podziemny nie
Pomieszczenie socjalne tak

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
