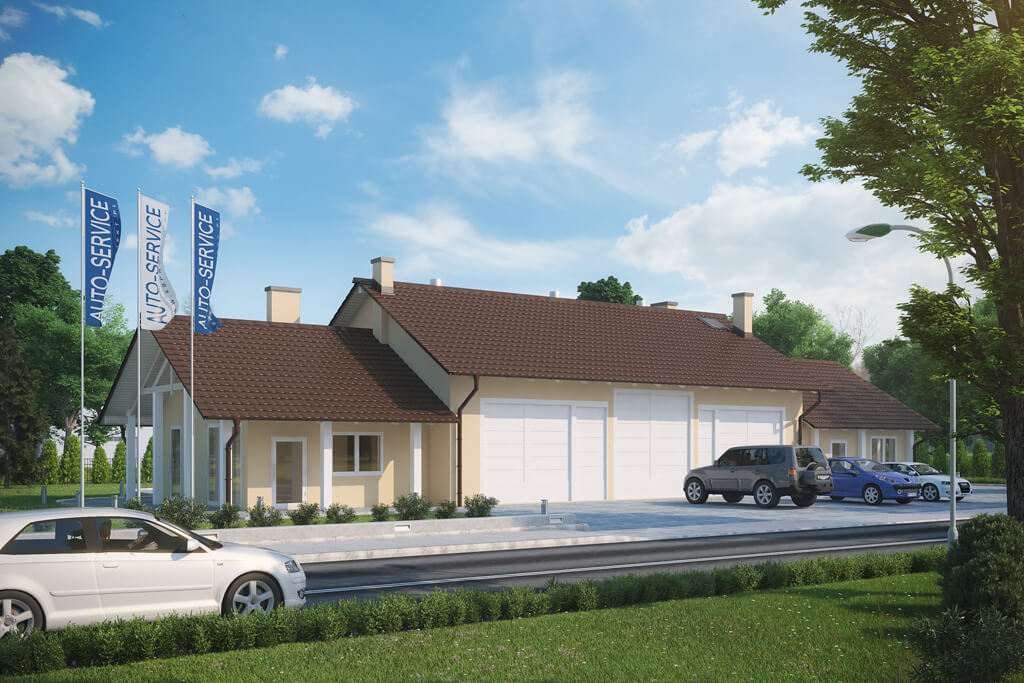

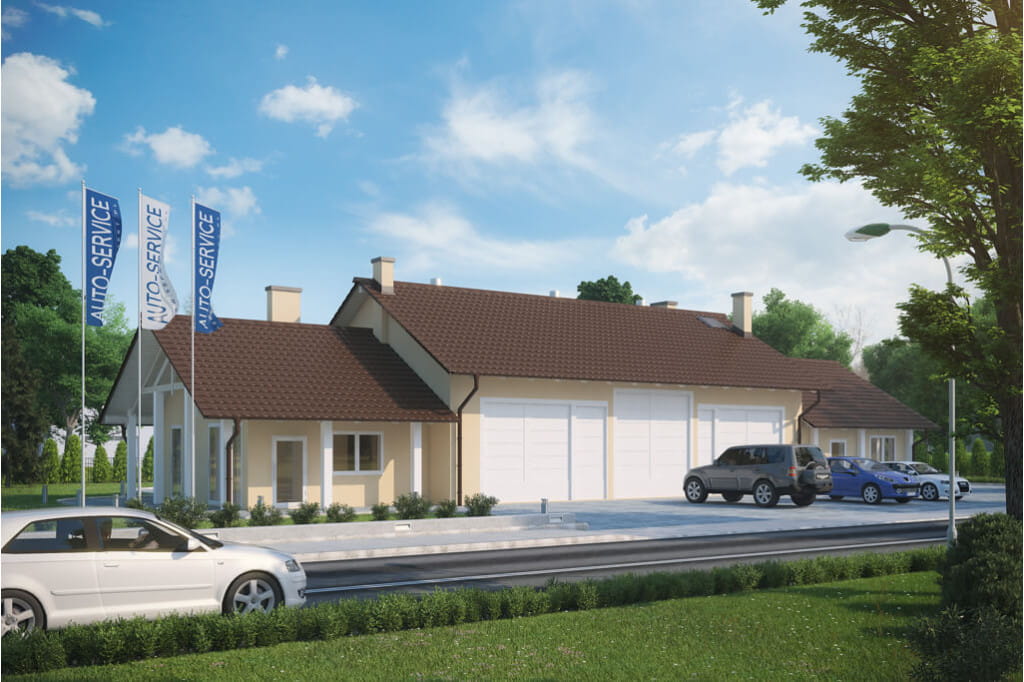

Projekt K-60 to duży warsztat samochodowy przystosowany do obsługi samochodów do 3,5 tony. Utrzymany jest w prostej, eleganckiej stylizacji typowej dla nowoczesnych obiektów komercyjnych. W części centralnej są trzy bramy wjazdowe do sali napraw, a czwarte stanowisko można utworzyć w magazynie, do którego wjazd ulokowaliśmy w elewacji bocznej.

zobacz realizacje naszych projektów

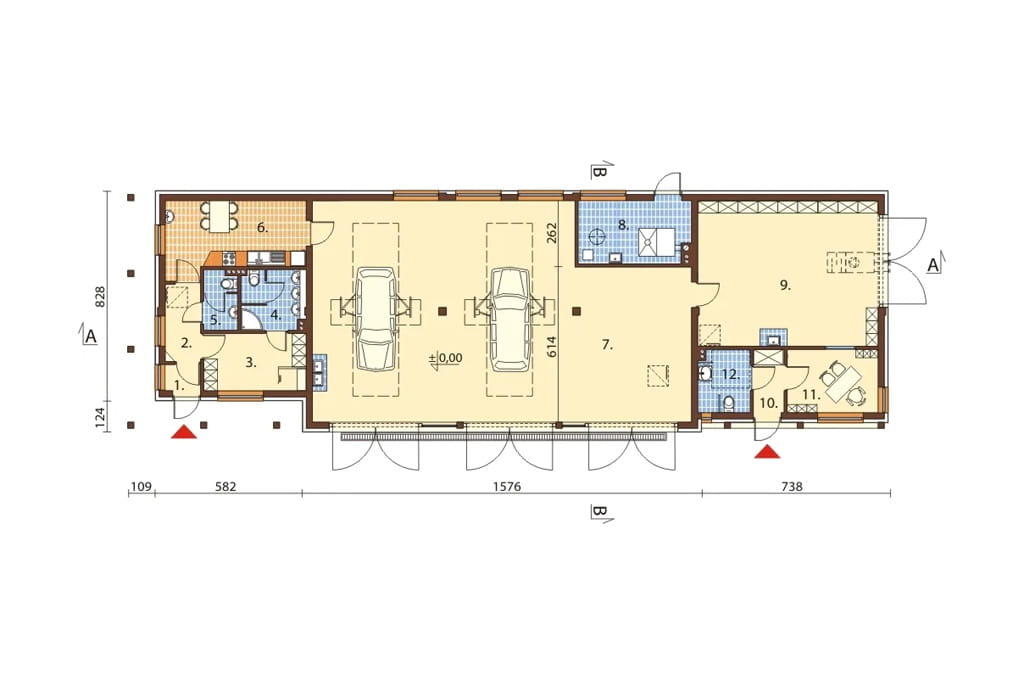

Rzut parteru



Projekt K-60 - rzut

Parter:
1. Wiatrołap 1,56 m2
2. Hall 4,27 m2
3. Szatnia 9,21 m2
4. Umywalnia 5,98 m2
5. WC 3,17 m2
6. Pomieszczenie socjalne 15,33 m2
7. Sala napraw 119,07 m2
8. Kotłownia 10,90 m2
9. Magazyn 41,13 m2
10. Korytarz 3,03 m2
11. Biuro 9,03 m2
12. WC dla klientów 5,13 m2

W projekcie przewidzieliśmy dużą salę napraw na trzy samochody o powierzchni 119,07 m2. Ma ona 500 cm wysokości i umożliwia obsługę samochodów do 3,5 tony. Jej część wydzieliliśmy na kotłownię. Z lewej strony budynku jest część socjalna. Pracownicy mogą korzystać z szatni, pokoju socjalnego, łazienki i umywalni. Z prawej strony od sali napraw jest strefa magazynowo biurowa. Składa się na nią strefa obsługi klienta z biurem i WC dla klientów oraz magazyn o powierzchni 41,13m2. Można go z powodzeniem wykorzystać do stworzenie dodatkowego miejsca warsztatowego.

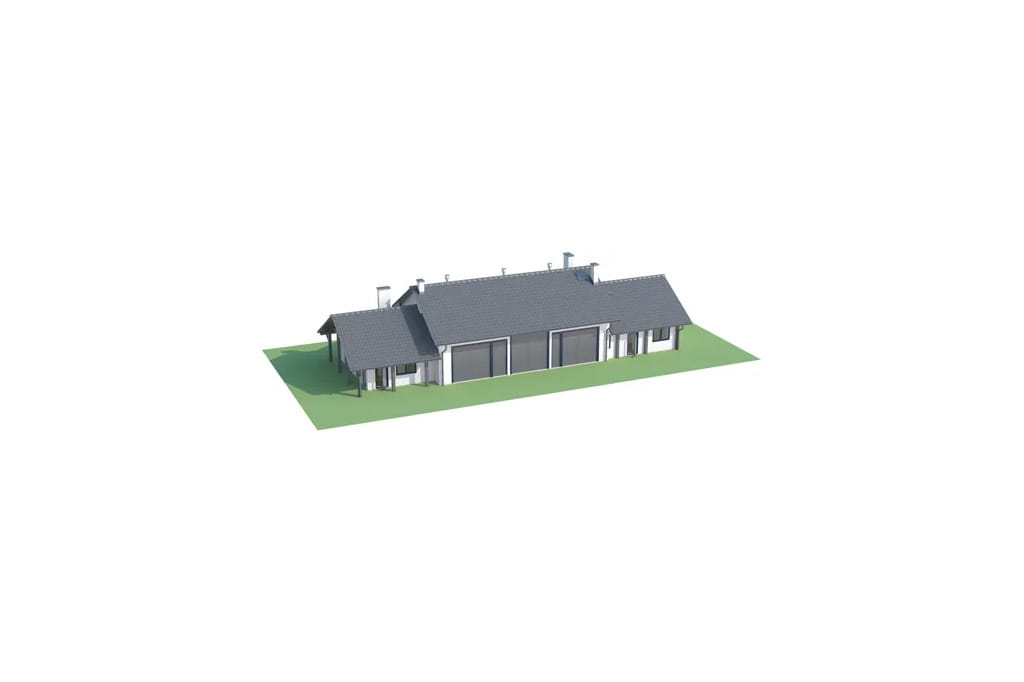

Model



Projekt K-60 - model

Bryła budynku jest prosta. Główną część stanowi sala napraw o wysokości 5m, do niej przylega część socjalna z lewej strony i biurowo magazynowa z prawej. Wszystkie kryte są dwuspadowym dachem. Projekt dzięki swej spokojnej architekturze łatwo wpisze się w każdy typ zabudowy. K-60 można realizować na stosunkowo wąskich działkach. Wymagana szerokość parceli to 17.52 m.

Elewacje



Projekt K-60 - elewacja

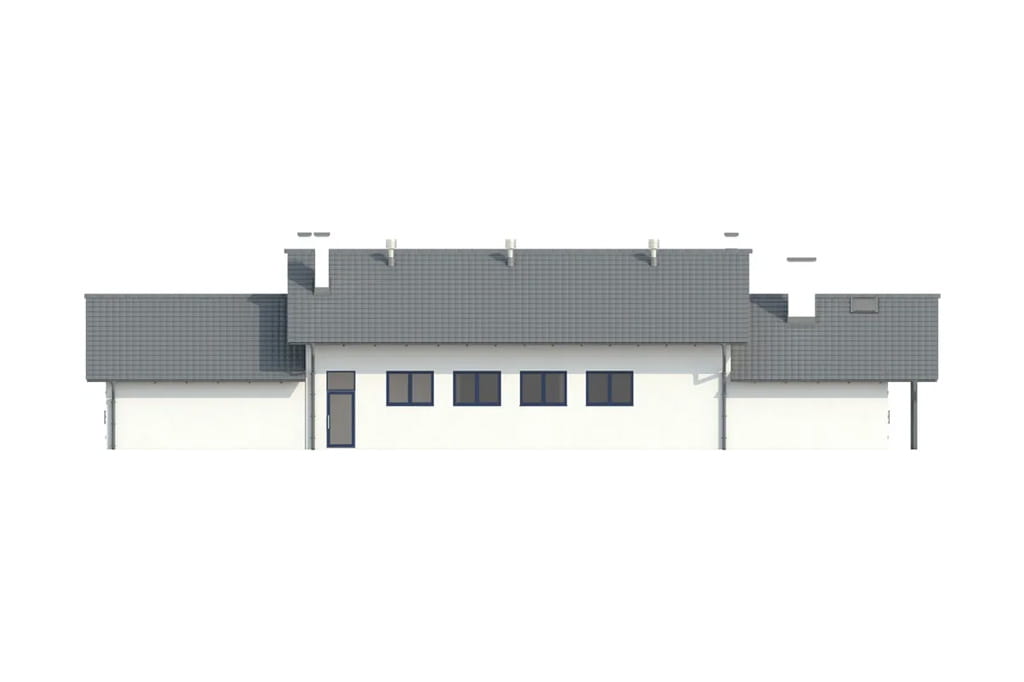

elewacja ogrodowa

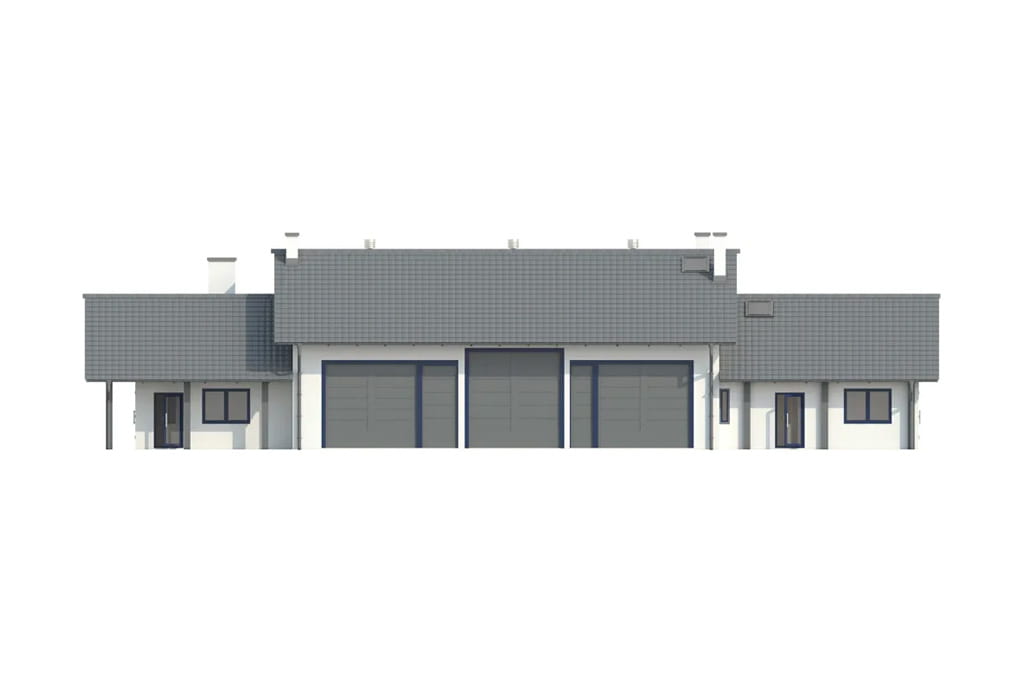

Projekt K-60 - elewacja
elewacja frontowa

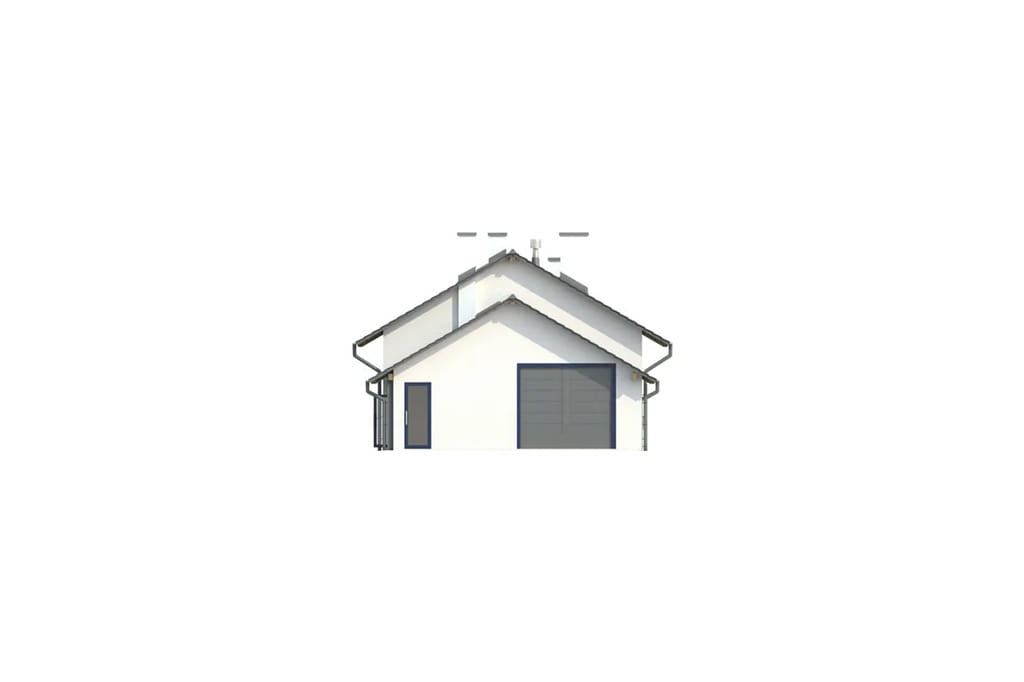

Projekt K-60 - elewacja
elewacja boczna

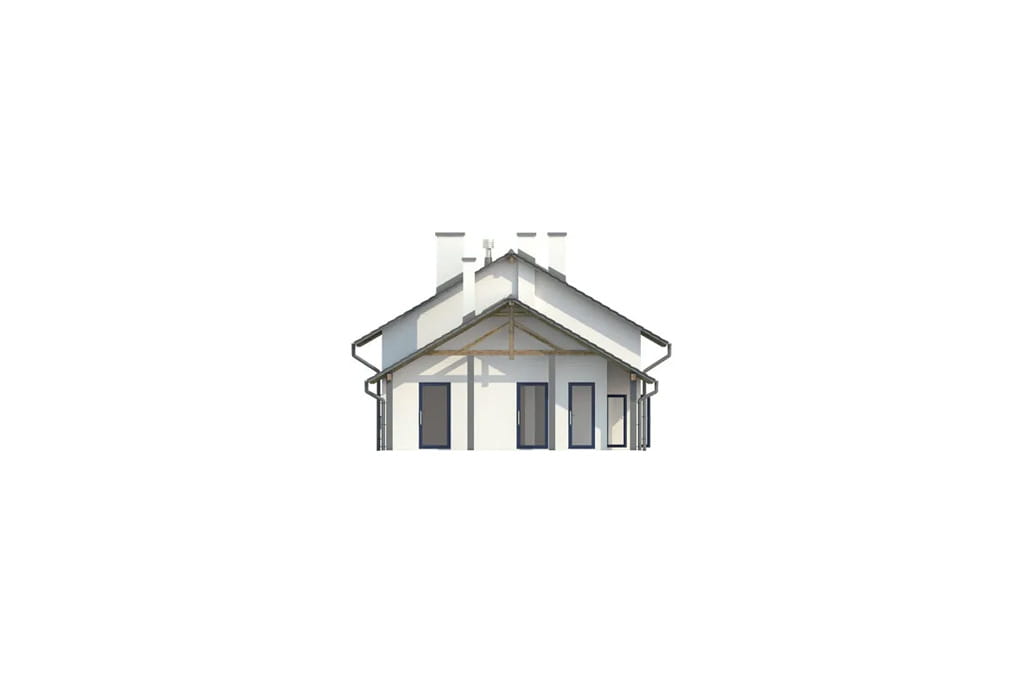

Projekt K-60 - elewacja
elewacja boczna
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt warsztatu samochodowego K-60, parterowy, niepodpiwniczony.
Obiekt przystosowany do napraw samochodów do 3,5 tony. Hala napraw o wysokości 500 cm. Na hali napraw przewidziano wentylację mechaniczną nawiewno - wywiewną. Magazyn z wjazdem z boku może stanowić odrebne stanowisko warsztatowe.

Technologia tradycyjna: ściany zewnętrzne - pustak Suporex 24 cm, styropian 14 cm, tynk zewnętrzny.
Stropy: drewniany
Kąt nachylenia dachu: 30°
Pokrycie dachu: dachówka bitumiczna
Ogrzewanie: kotłownia na paliwo stałe
Program: hala napraw dla pojazdów do 3,5 tony, zaplecze socjalne, zaplecze sanitarne, magazyn, biuro, łazienka, WC dla klientów, kotłownia.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, wentylacja mechaniczna nawiewno - wywiewna hali napraw)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, awaryjne oświetlenie ewakuacyjne)
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 266.27 m²
Powierzchnia użytkowa: 227.81 m²
Kubatura: 1327.71 m³
Szerokość działki: 17.52 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 1
Liczba pomieszczeń: 12
Kąt nachylenia dachu: 30°
Pokój na parterze: Nie
Wysokość budynku: 7.27 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 93.82 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: komercyjne, projekt warsztatu samochodowego, projekt budynku usługowego, projekt serwisu samochodowego, auto serwis
Technologia: tradycyjna, YTONG

Architekt: Ewa Ferfecka-Homola, Anna Tenerowicz
CENA 3 EGZ. PROJEKTU 2 400 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
