Budynek gastronomiczny z zapleczem noclegowym i mieszkaniem właściciela
Kod: LK-58
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

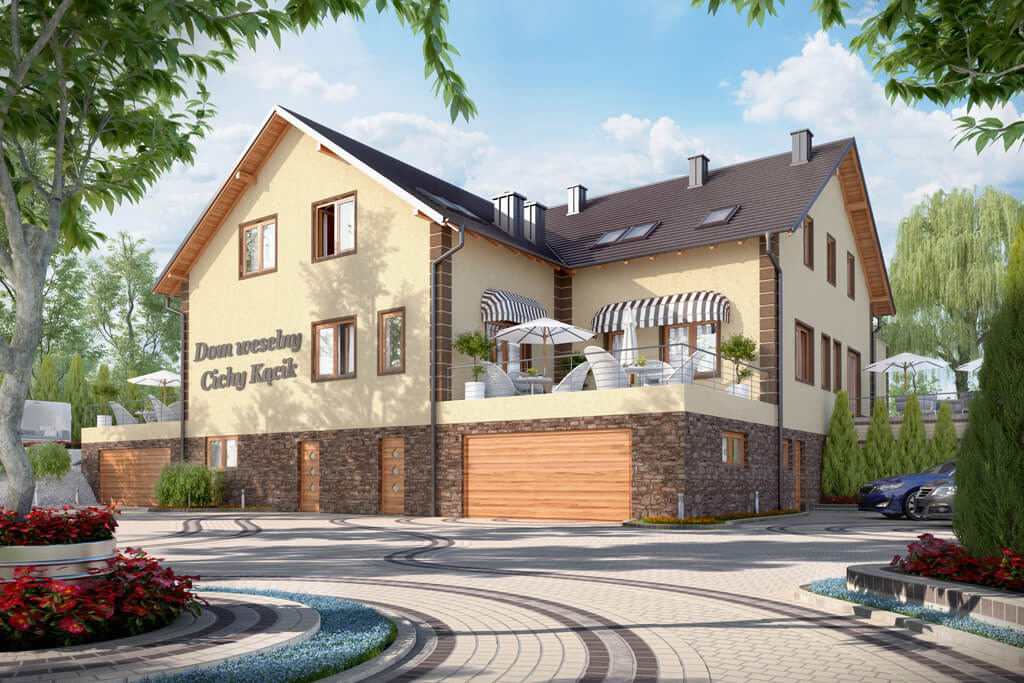

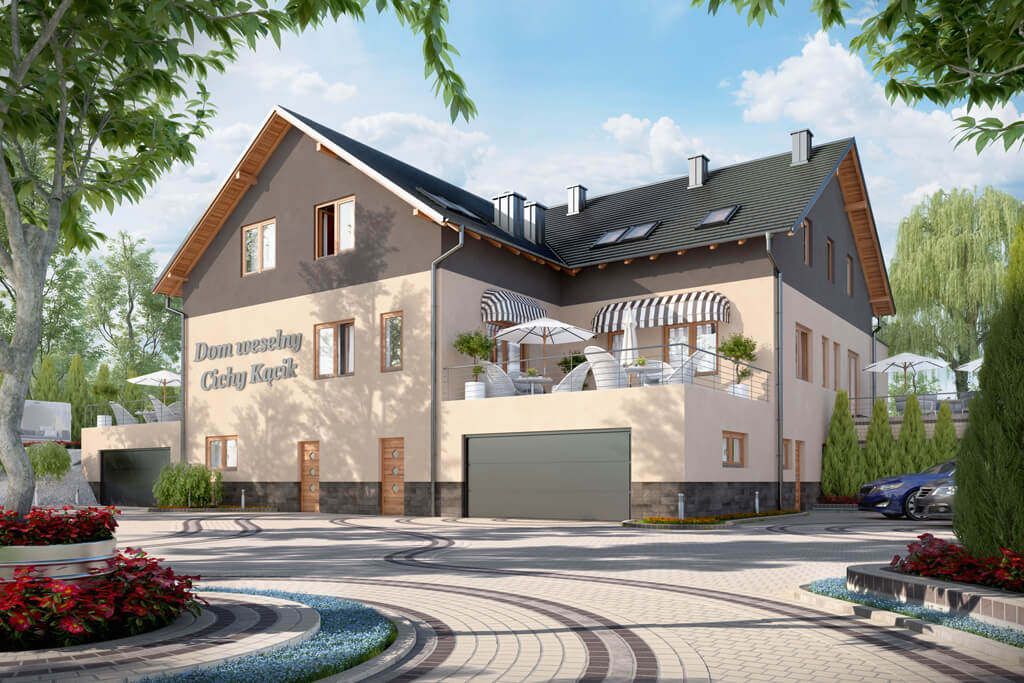

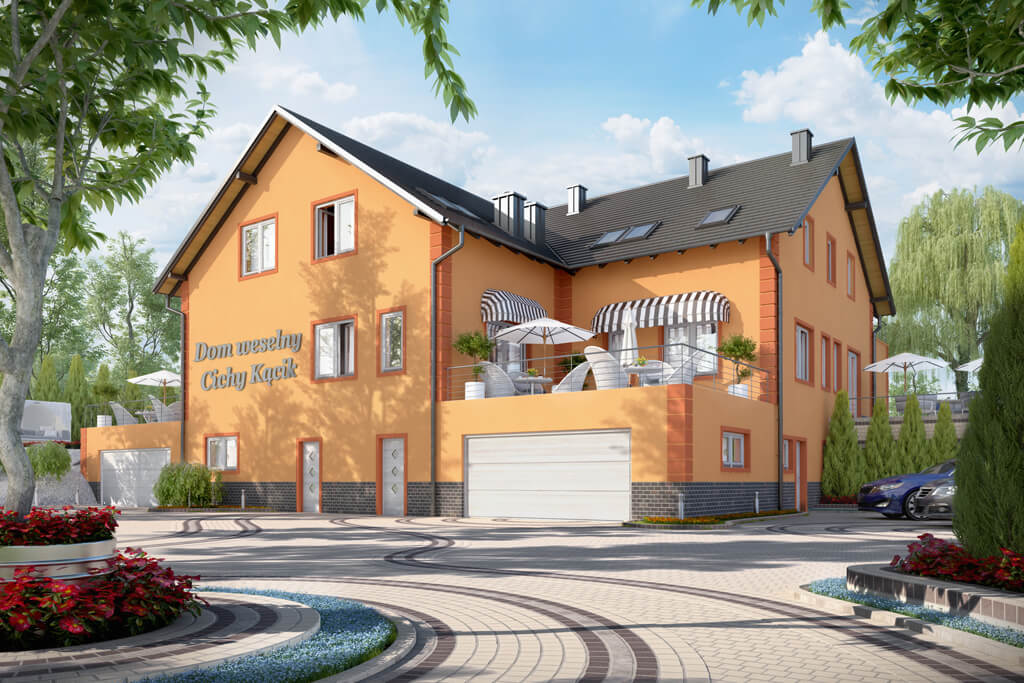

Prezentacja projektu
Opis projektu
LK-58. Projekt budynku gastronomicznego, projekt budynku noclegowego, projekt sanatorium, projekt domu weselnego, projekt restauracji, projekt motelu, projekt zajazdu, projekt hotelu, projekt pensjonatu, projekt domu opieki, projekt domu spokojnej starości, projekt karczmy, projekt budynku agroturystycznego,

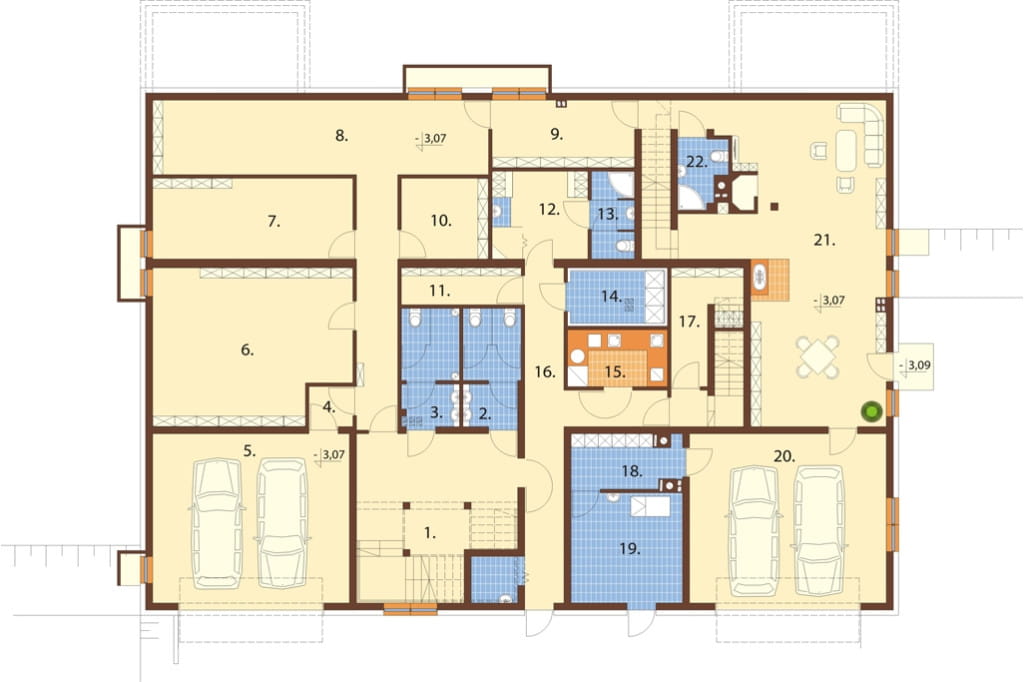

Rzut piwnicy

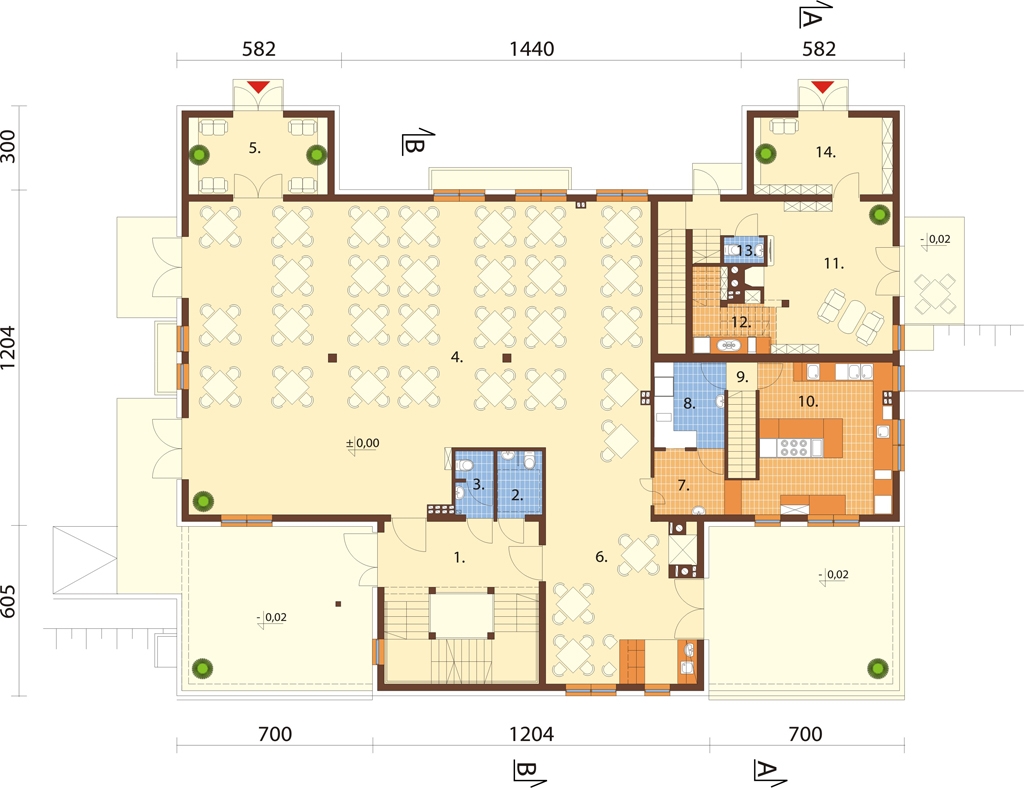

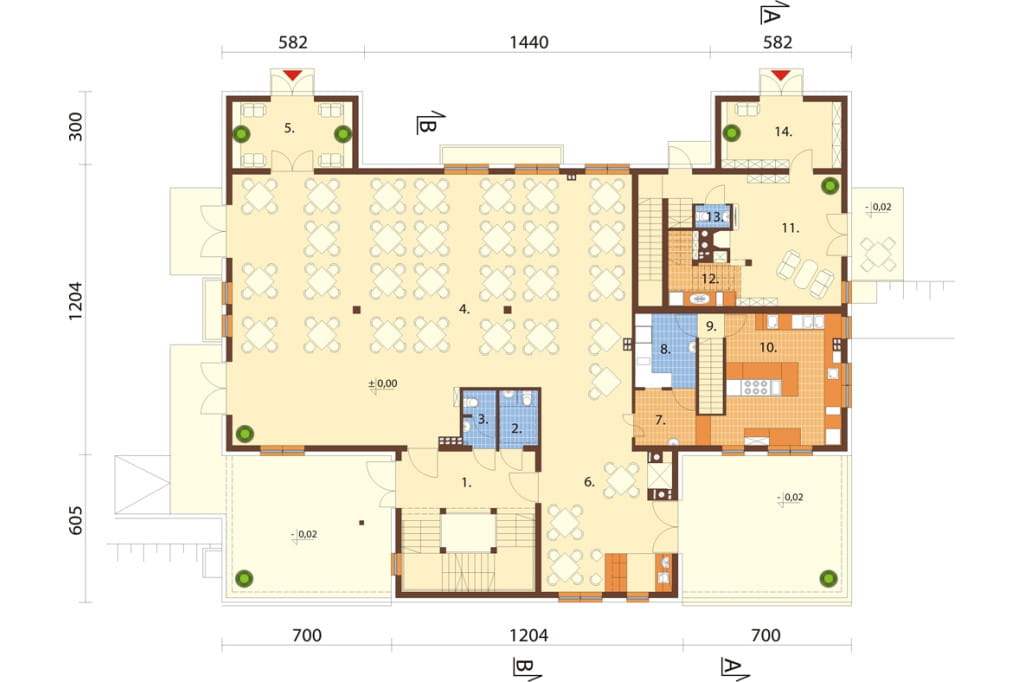

Rzut parteru
Parter: 342.75 m2
Część usługowa:
1.Hol + schody 21.37 m2
2. WC niepełnosprawnych 3.69 m2
3. WC 3.10 m2
4. Sala konsumpcyjna 176.58 m2
5. Przedsionek 13.74 m2
6. Sala barowa 30.79 m2
7. Rozdzielnia kelnerska 5.74 m2
8. Zmywalnia 7.68 m2
9. Korytarz 2.60 m2
10. Kuchnia 26.66 m2
Część mieszkalna:
11. Pokój 29.87 m2
12. Aneks kuchenny 5.76 m2
13. WC 1.33 m2
14. Przedsionek 13.74 m2
Na parterze większą część powierzchni zajmuje duża sala bankietowa na 110 osób. Do jej obsługi przygotowana jest kuchnia z rozdzielnią kelnerską. Część mieszkalna właściciela jest zupełnie odseparowana od części komercyjnej dzięki czemu może on w spokoju prowadzić życie rodzinne.

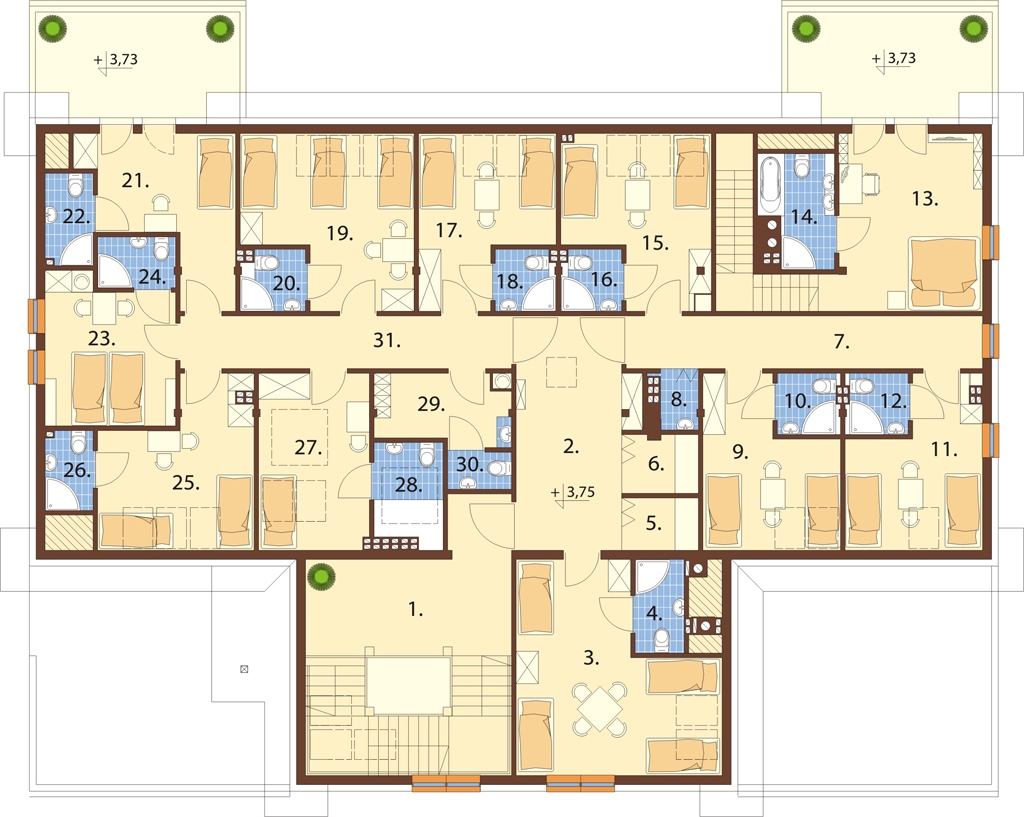

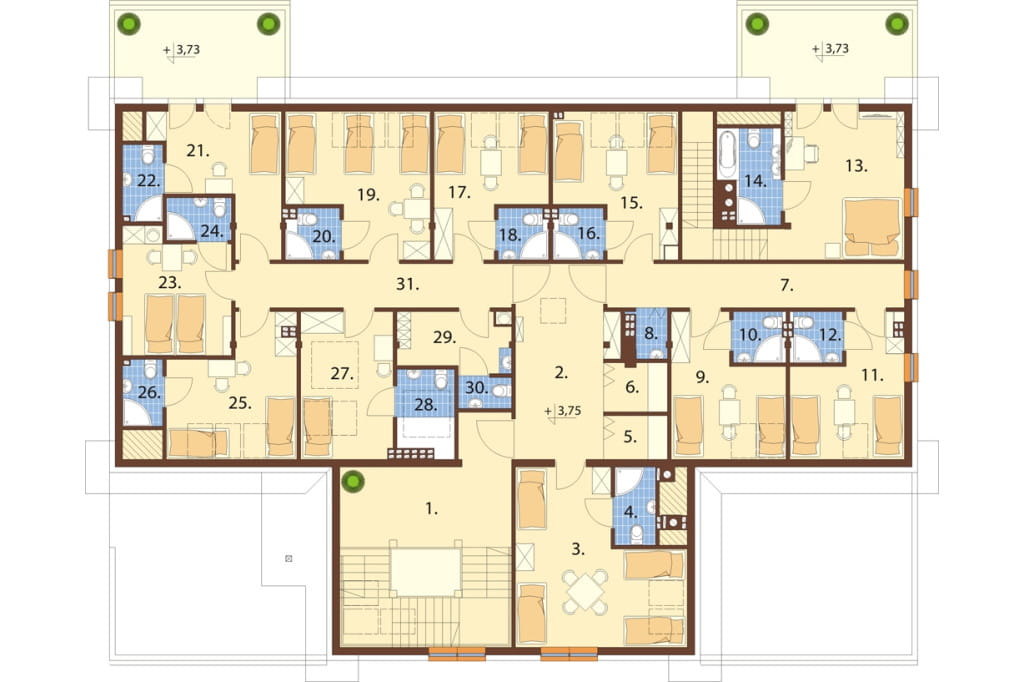

Rzut piętra / antresoli
Poddasze: 269.28 m2 / 334.96 m2
Część usługowa:
1. Hol + klatka schodowa 21.78 / 24.37 m2
2. Hol 17.99 m2
3. Pokój 22.52 / 25.71 m2
4. Łazienka 3.32 m2
5. Magazyn bielizny brudnej 2.54 / 2.90 m2
6. Magazyn bielizny czystej 3.25 m2
7. Korytarz 13.32 m2
8. Pom. porządkowe 1.67 m2
9. Pokój 10.69 / 14.39 m2
10. Łazienka 2.73 m2
11. Pokój 10.51 / 14.21 m2
12. Łazienka 2.73 m2
Część mieszkalna:
13. Pokój + schody 21.90 / 22.54 m2
14. Łazienka 4.75 / 5.40 m2
Część usługowa:
15. Pokój 12.16 / 16.11 m2
16. Łazienka 2.66 m2
17. Pokój 10.83 / 14.49 m2
18. Łazienka 2.66 m2
19. Pokój 14.31 / 18.89 m2
20. Łazienka 2.55 m2
21. Pokój 12.86 / 13.64 m2
22. Łazienka 3.16 m2
23. Pokój 13.00 m2
24. Łazienka 2.87 m2
25. Pokój 12.22 / 16.43 m2
26. Łazienka 2.72 m2
27. Pokój 11.81 / 14.12 m2
28. Łazienka 4.96 m2
29. Pom. socjalne 6.60 m2
30. WC 1.72 m2
31. Korytarz 12.49 m2
Na poddaszu zaprojektowaliśmy pokoje noclegowe dla gości i część sypialną mieszkania właściciela. Do dyspozycji odwiedzających pensjonat jest dziesięć pokoi dwuosobowych z łazienkami. Pracownicy obiektu będą mieć do dyspozycji pomieszczenie socjalne oraz niezbędne do utrzymania czystości w pokojach pomieszczenia pomocnicze (magazyny bielizny czystej, brudnej, pom. porządkowe)

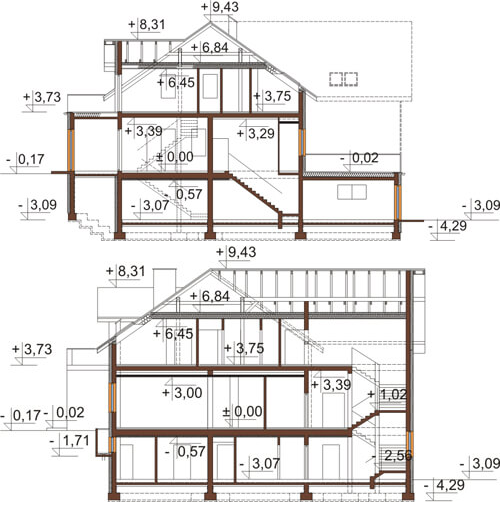

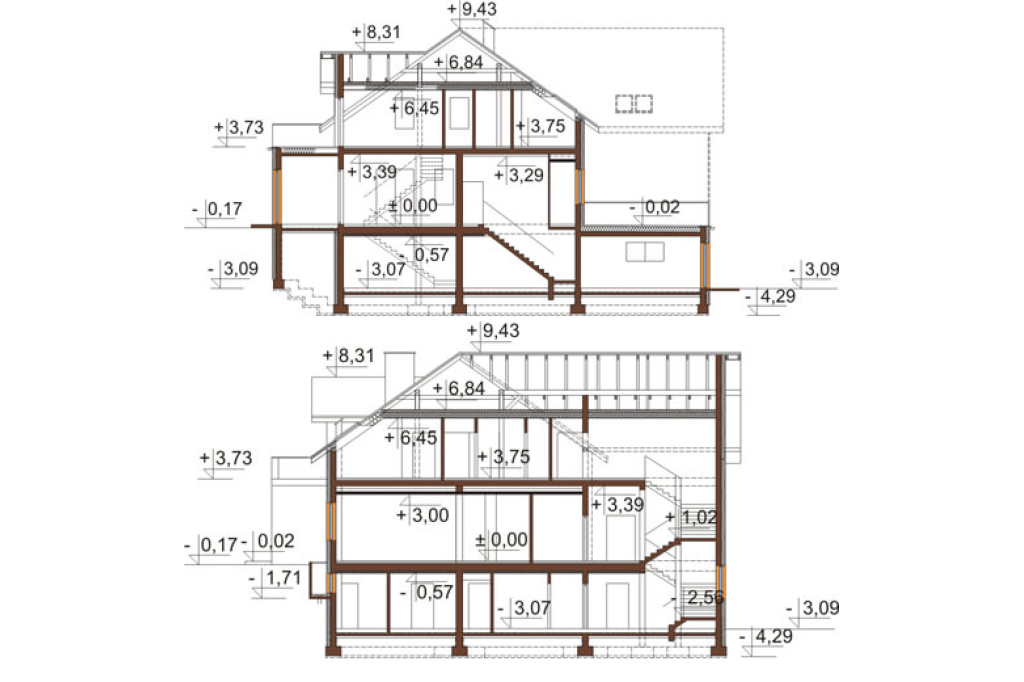

Przekrój

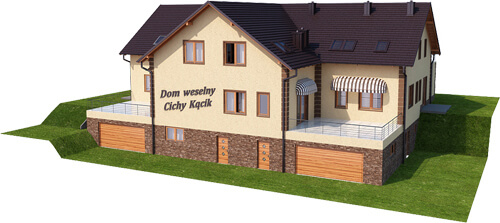

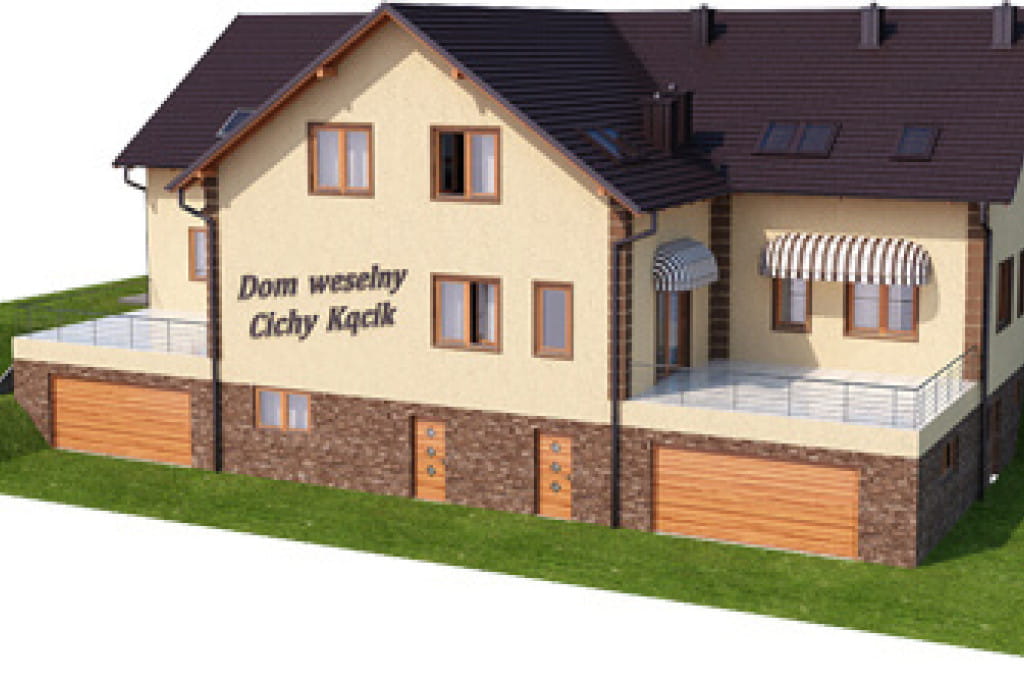

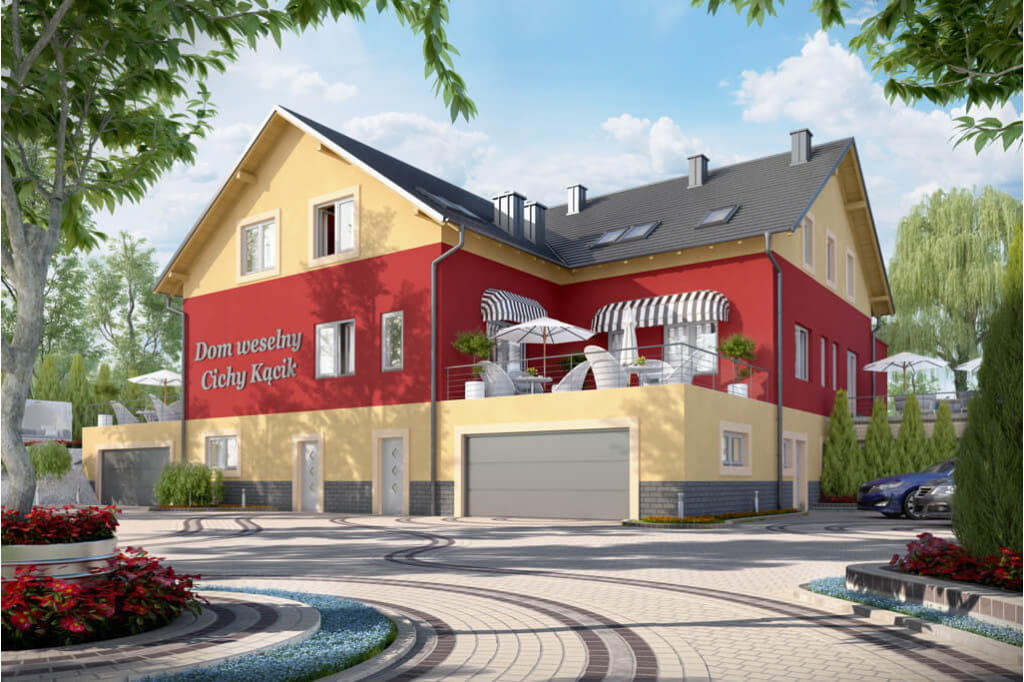

Model 3D

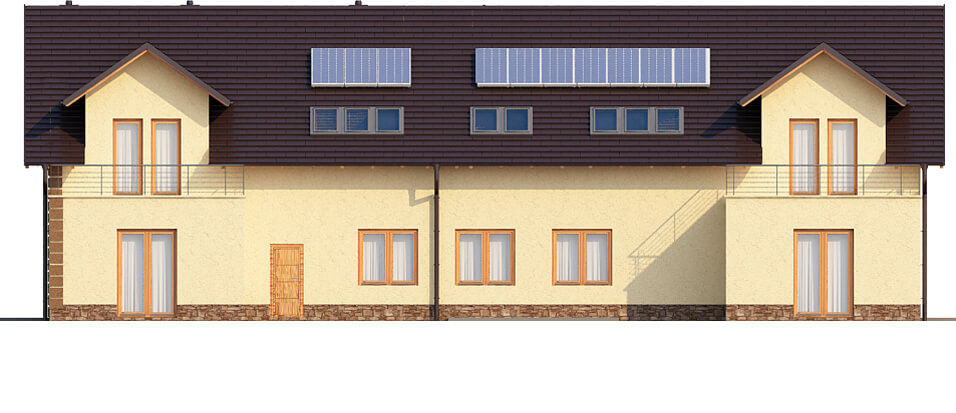

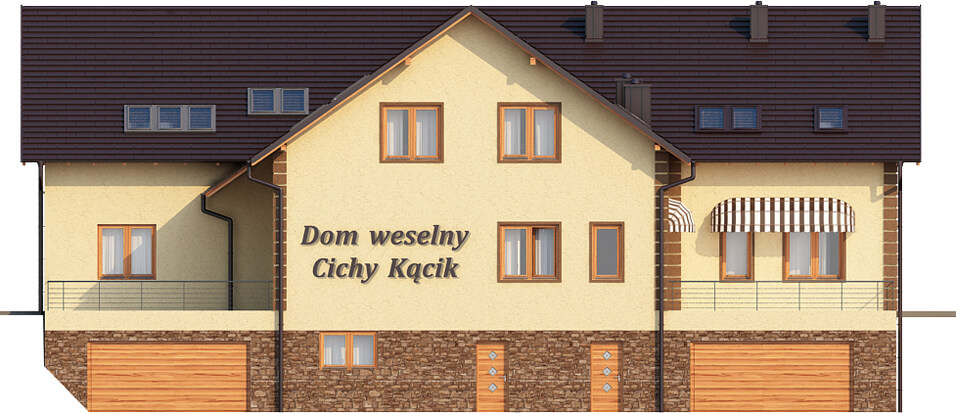

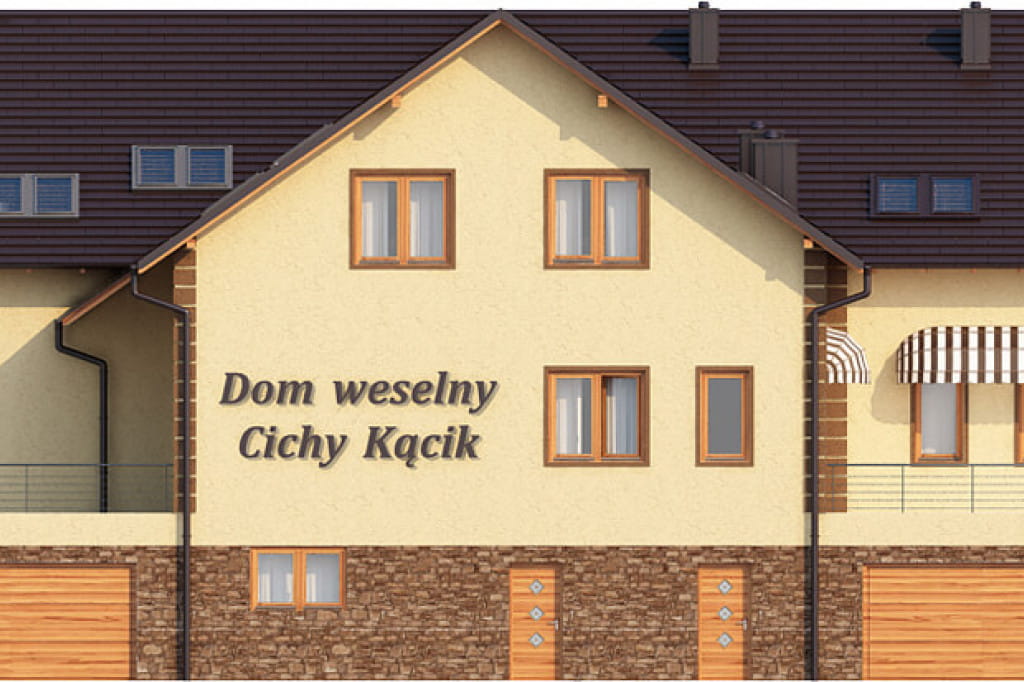

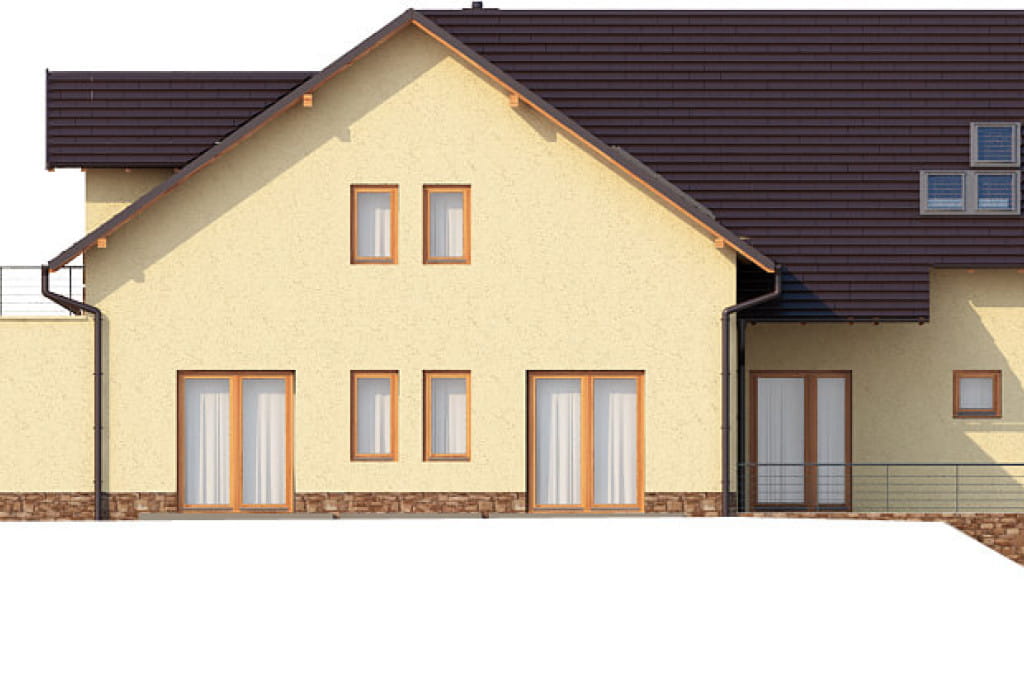

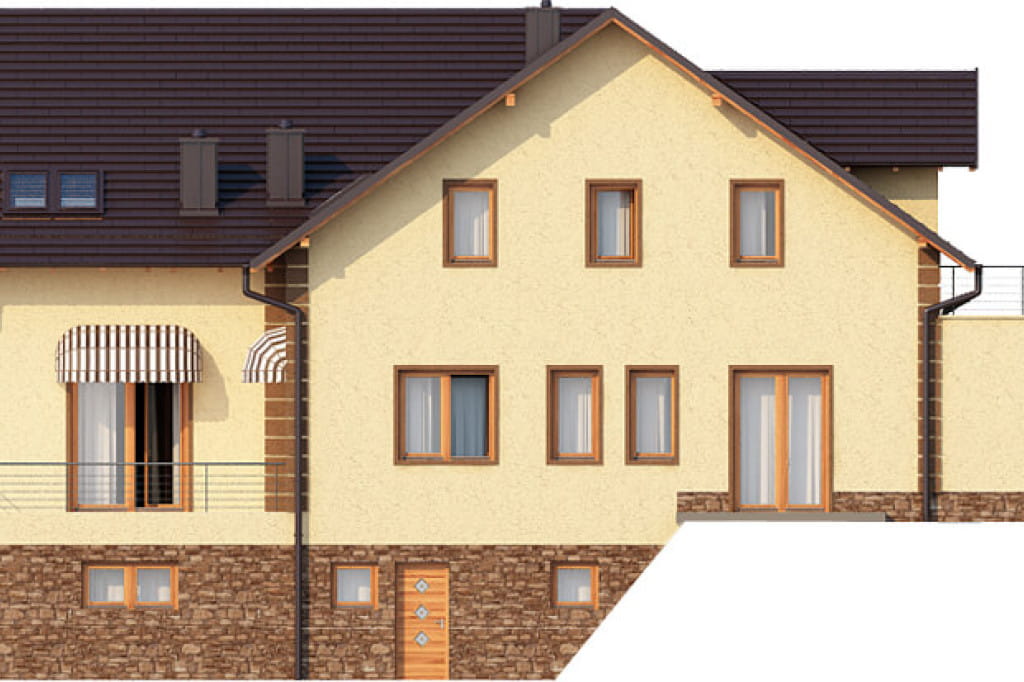

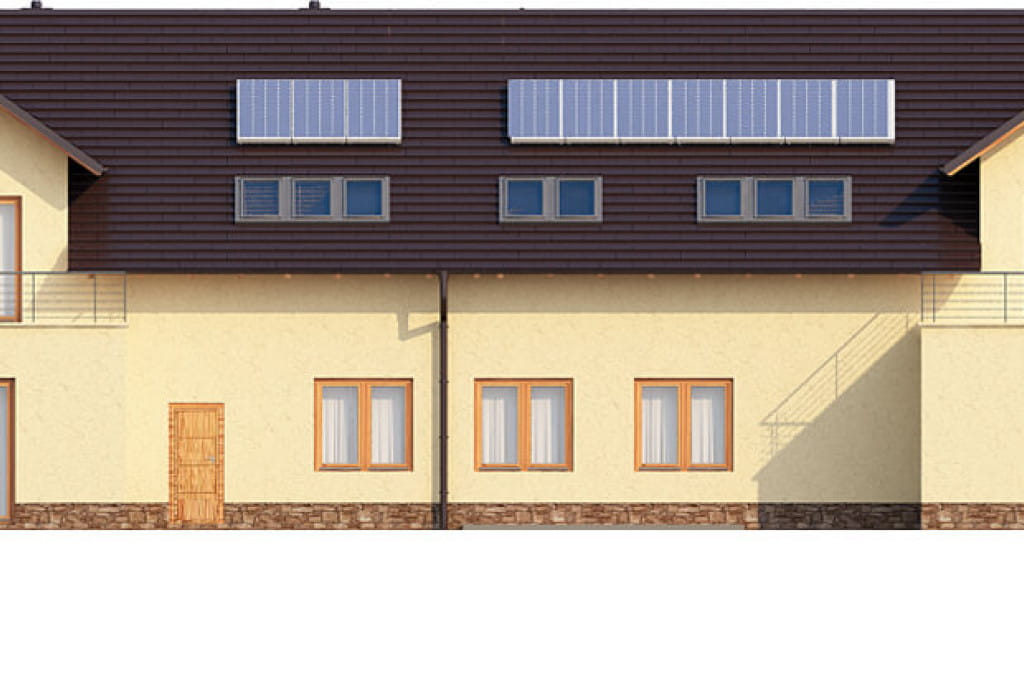

Elewacje
Informacje podstawowe
Projekt budynku gastronomicznego LK-58 z zapleczem noclegowym i mieszkaniem właścieciela, pełniący funkcję domu weselnego lub restauracji.
Budynek parterowy poddaszem użytkowym, podpiwniczony. Może również pełnić funkcję pensjonatu, motelu lub zajazdu.
Technologia: ściany zewnętrzne - pustak SUPOREX 24 cm, styropian 18 cm, tynk zewnetrzny.
Stropy: Teriva, nad poddaszem w konstrukcji dachu
Kąt nachylenia dachu: 35°.
Pokrycie dachu: dachówka ceramiczna
Ogrzewanie: piec na paliwo stałe - pelety, c.w.u wspomagane przez instalację solarną
Wentylacja mechaniczna: sala bankietowa - wentylacja mechaniczna nawiewno-wywiewna z rekuperacją, kuchnia z zapleczem wentylacja mechaniczna nawiewno wywiewna
Program:
Część usługowa:sala konsumpcyjna dla 110os, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kotłownia na paliwo stałe, skład opału, 10 pokoi dwuosobowych z łazienkami, garaż dwustanowiskowy.
Część mieszkalna: kuchnia letnia, salon, pokój z aneksem, łazienka, WC, garaż
ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna kuchni,wentylacja mechaniczna nawiewno - wywiewna z rekuperacją sali bankietowej, hydranty przeciwpożarowe wewnętrzne, instalacja solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie ewakuacyjne)
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 0 - 50
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 30 - 35
- Szerokość działki/krótszy bok (m) 25 - 30
- Wysokość budynku (m) 12 - 15
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 0.00
- Powierzchnia użytkowa (m²) 1004.80
- Powierzchnia zabudowy (m²) 506.00
- Szerokość budynku/krótszy bok (m) 21.09
- Długość budynku/dłuższy bok (m) 26.04
- Wysokość budynku (m) 12.52
- Szerokość działki/krótszy bok (m) 29.10
- Kąt nachylenia dachu (°) 35°
- Rodzaj dachu dwuspadowy
- Piwnica podpiwniczony
- Garaż z 2 garażami
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Układ dachu kalenicowy
- Kubatura (m³) 4240.10
- Liczba kondygnacji 3
- Rodzaj ogrzewania paliwo stałe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 63.05
- Liczba pomieszczeń 67
- Liczba łazienek (bez WC) 11 - 15
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
