Projekt

Budynek gastronomiczny z zapleczem noclegowym

Kod: K-70
uzyskujemy pozwolenia na budowę Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06
PN - PT po 16: 602 62 95 77
SB - ND od 8 do 22: 602 62 95 77

Projekt K-70 to jeden z naszych nowych projektów komercyjnych. Jest to projekt domu weselnego, z dwoma dużymi salami bankietowymi i pokojami gościnnymi na poddaszu. Doskonały dla inwestorów, którzy myślą o stworzeniu dużego domu weselnego, w którym mogłyby się odbywać dwie imprezy jednocześnie. Architektura budynku jest tradycyjna z kilkoma miłymi dla oka detalami jak podparty na dwóch kolumnach daszek nad głównym wejściem do budynku.

uzyskujemy pozwolenia na budowę dla naszych klientów

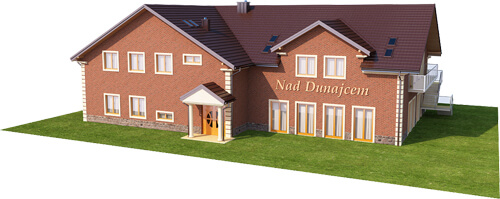

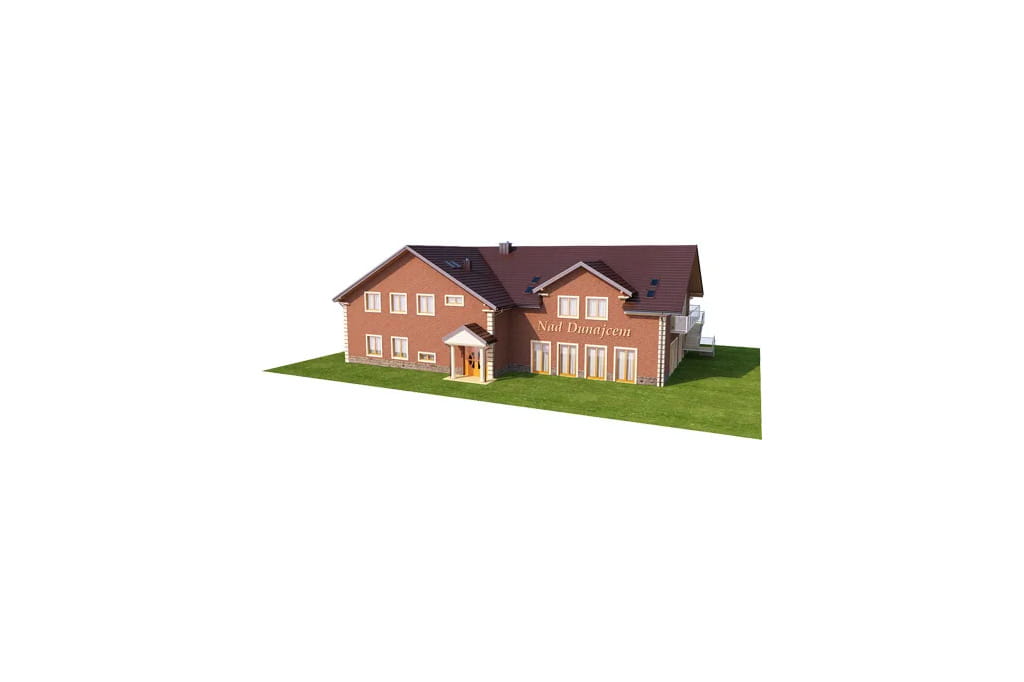

Model



Bryła budynku jest prosta. W elewacji frontowej lekko do tyłu cofnięta jest część, w której zaprojektowaliśmy dwie sale bankietowe. Są one połączone schodami, które prowadzą od elewacji bocznej aż na poddasze od strony elewacji ogrodowej. Obydwie sale są doskonale doświetlone, dzięki dużej liczbie przeszkleń. Z drugiej strony budynku w elewacji bocznej zaprojektowaliśmy mały balkon, na który mogą wyjść goście bawiący się w małej sali bankietowej. Budynek przykrywa wielospadowy dach, w którym zainstalowaliśmy kilka par okien połaciowych. Projekt do realizacji potrzebuje działki o szerokości 26.20 m.

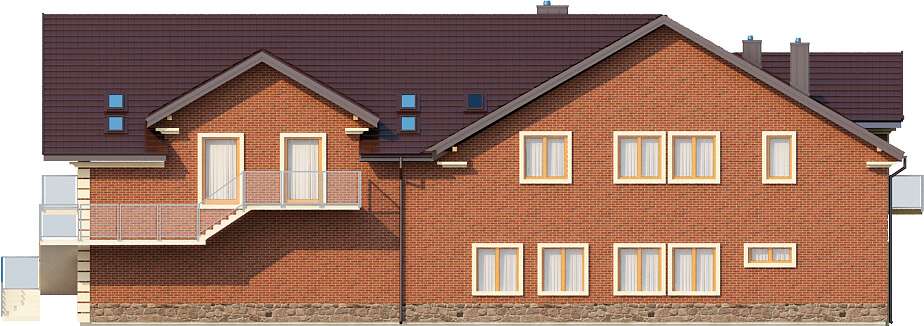

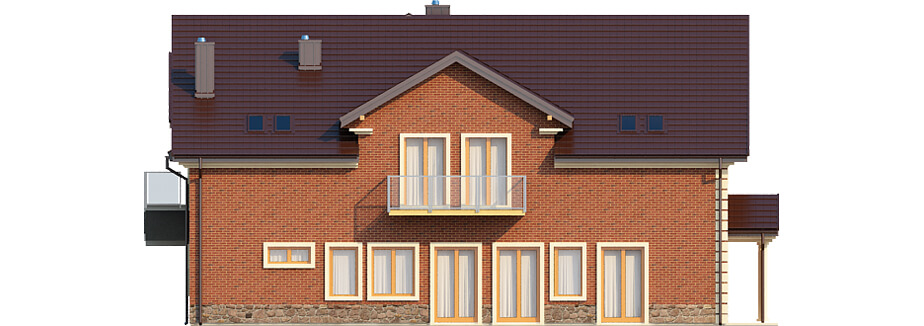

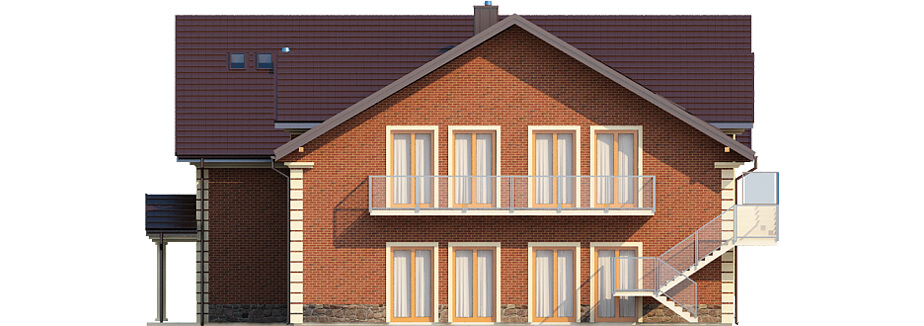

Elewacje

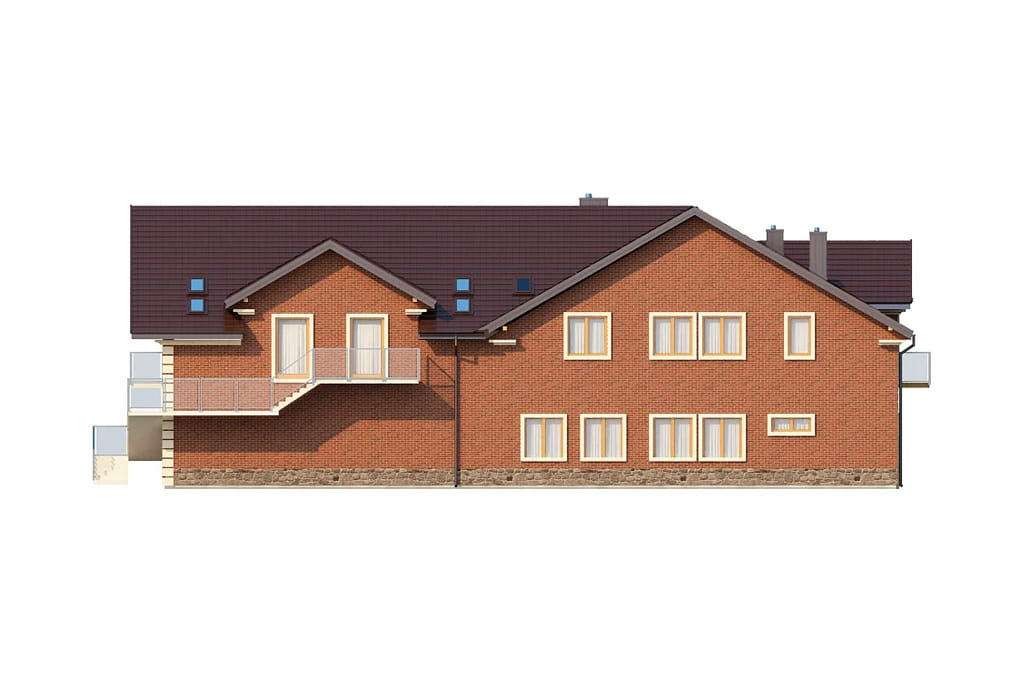

elewacja ogrodowa

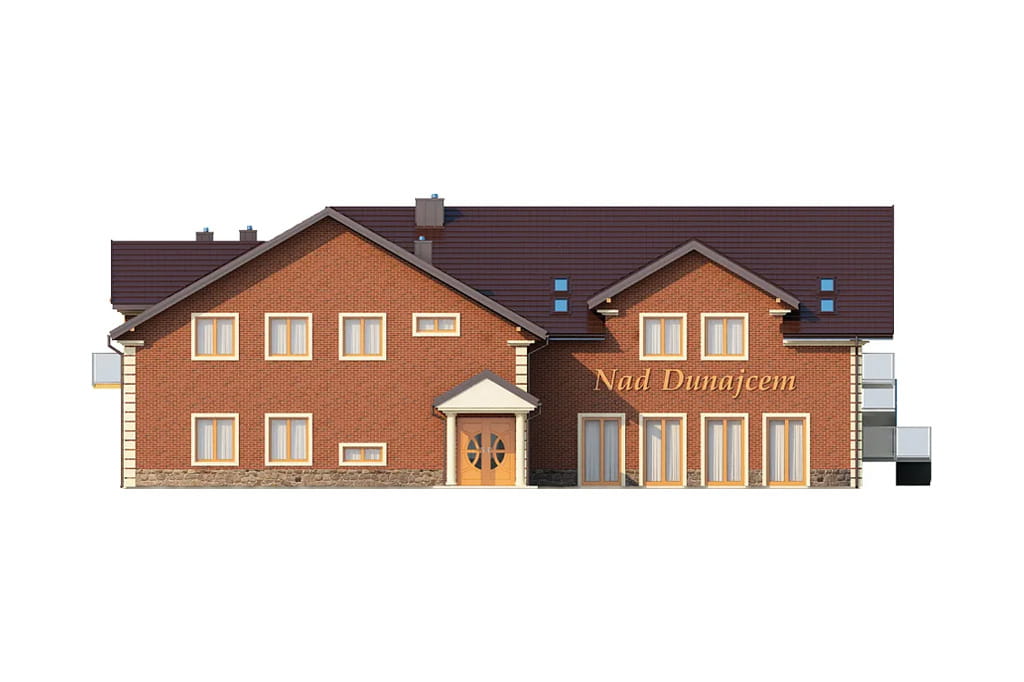

elewacja frontowa

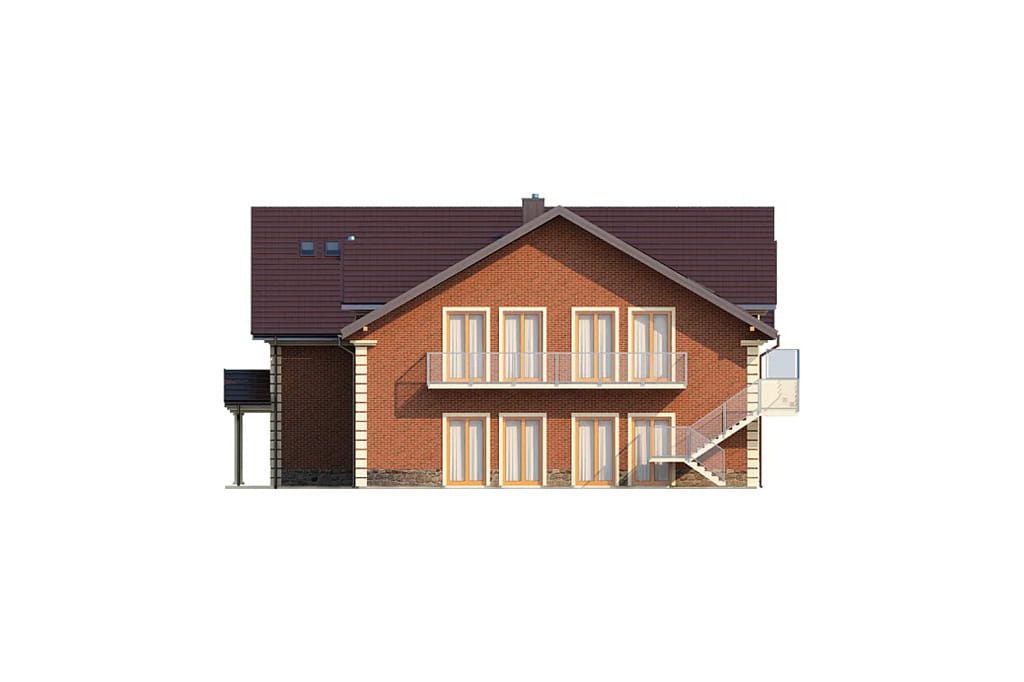

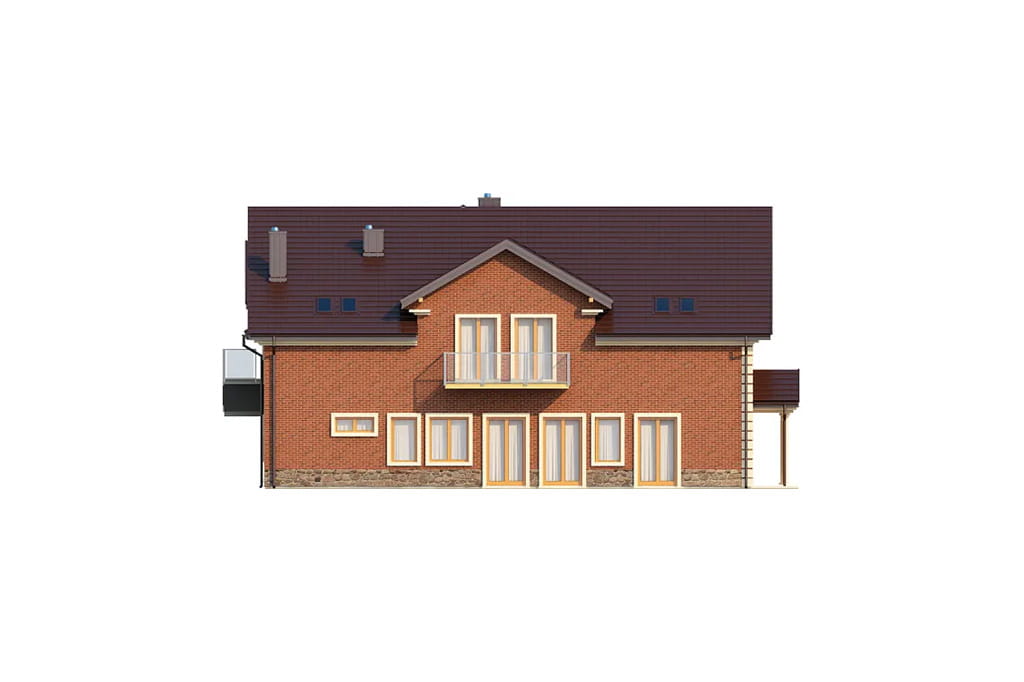

elewacja boczna
elewacja boczna

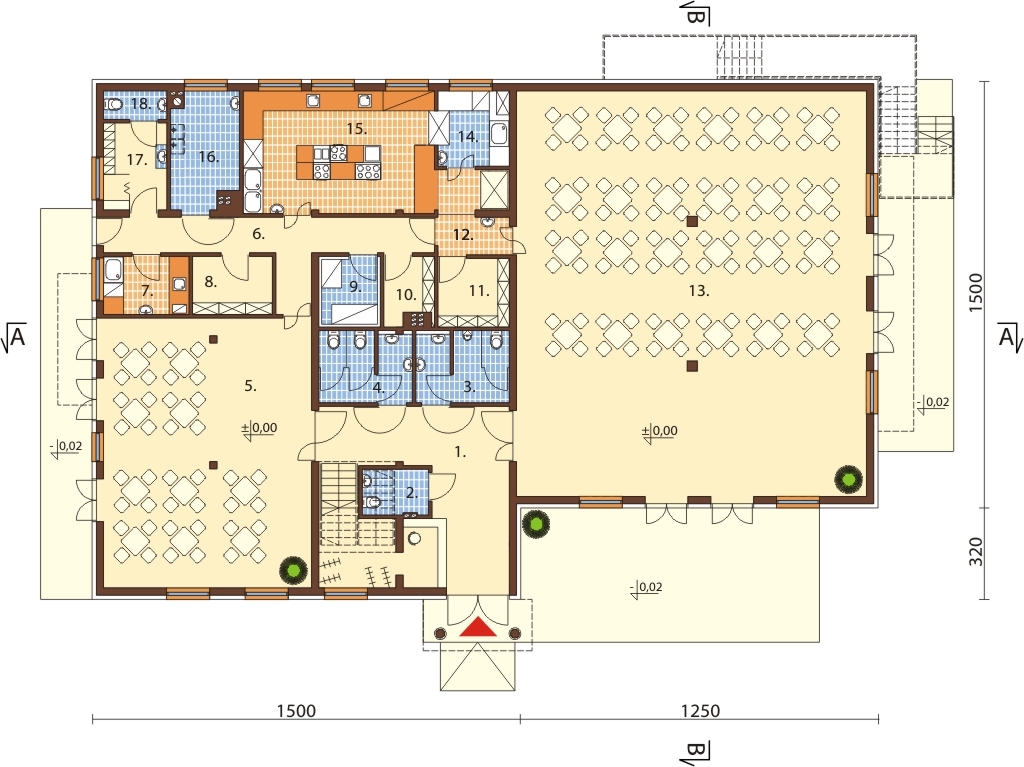

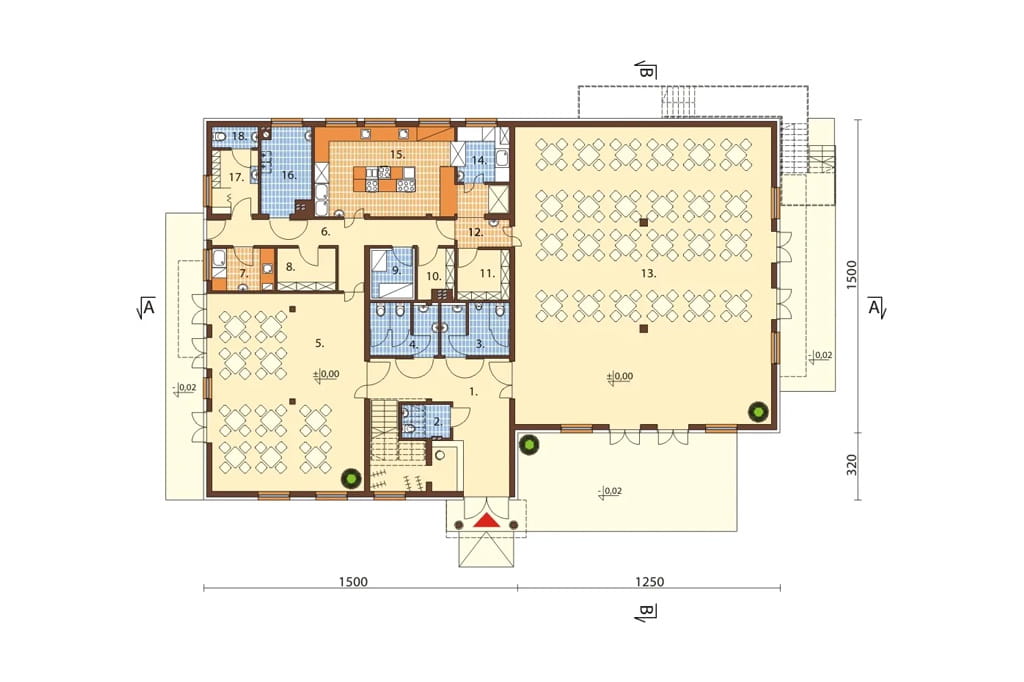

Rzut parteru



Powiększ rzut

 Parter: 402,2 m²

1. Hall + szatnia 35,5 m²
2. WC dla osób niepełnospr. 3,7 m²
3. WC męski 8,0 m²
4. WC damski 7,9 m²
5. Sala konsumpcyjna 68,8 m²
6. Korytarz 17,1 m²
7. Obróbka warzyw / jaj 6,1 m²
8. Magazyn 5,7 m²
9. Chłodnia 4,4 m²
10. Magazyn 4,1 m²
11. Magazyn 6,2 m²
12. Wydawalnia 7,0 m²
13. Sala bankietowa 174,0 m²
14. Zmywalnia 6,6 m²
15. Kuchnia 28,8 m²
16. Kotłownia 9,4 m²
17. Pom. socjalne 6,8 m²
18. WC 2,2 m²

Wchodząc przez główne wejście mamy schody na poddasze, szatnię dla gości oraz łazienki. Idąc korytarzem w lewo dotrzemy do małej sali bankietowej, a w prawo do dużej. Z tyłu budynku za małą salą jest zaplecze dla personelu, kuchnia wraz z wszystkimi niezbędnymi pomieszczeniami towarzyszącymi oraz pomieszczenia magazynowo - techniczne.

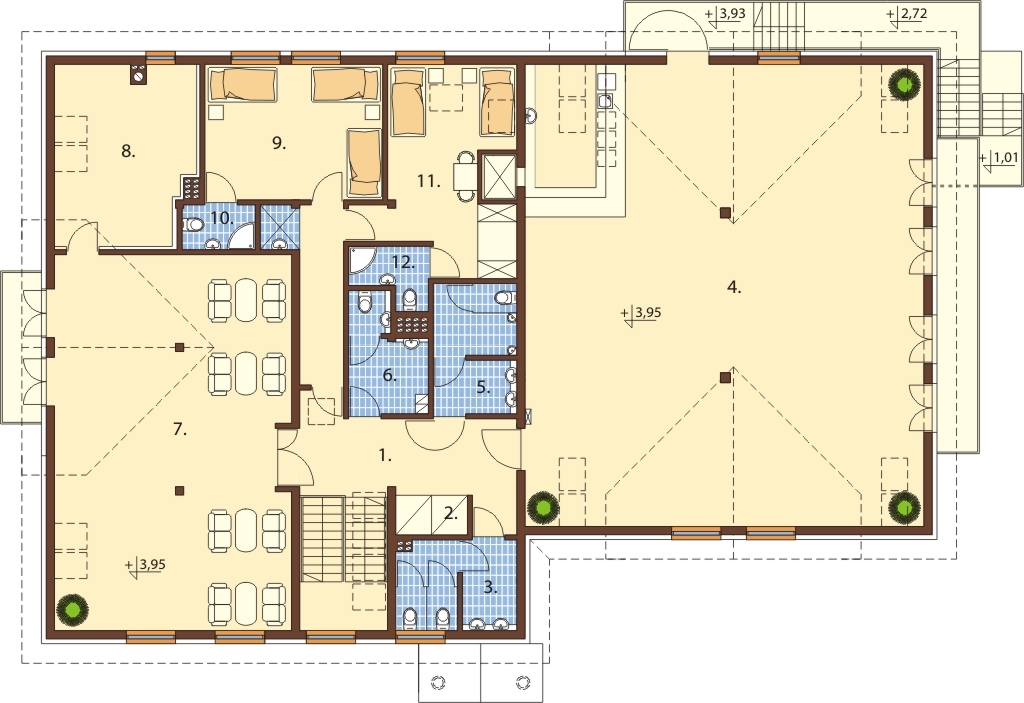

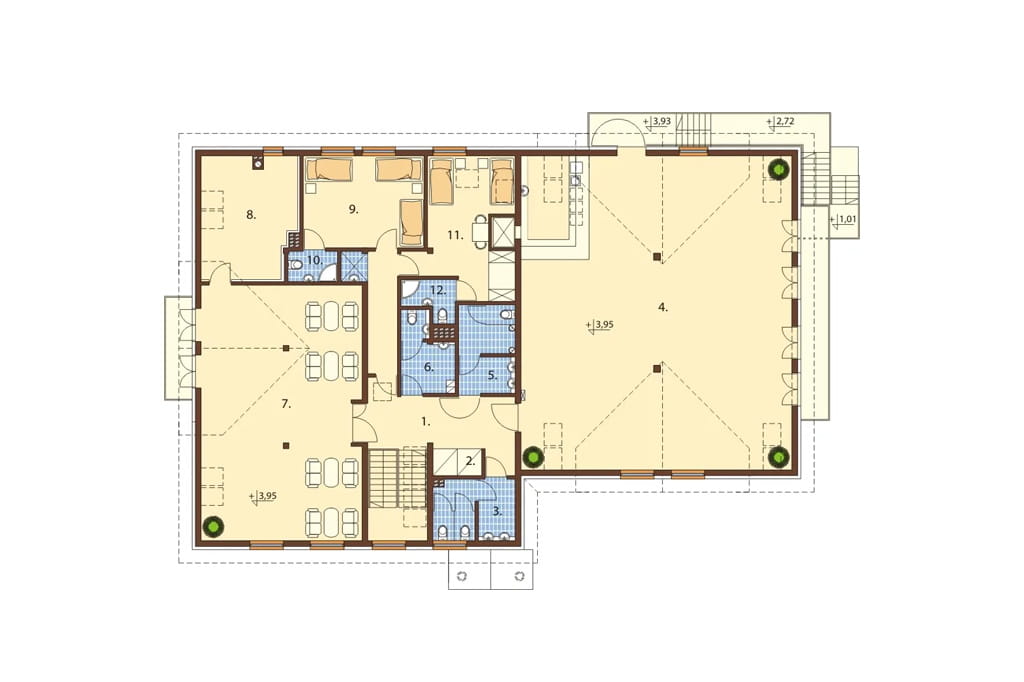

Rzut poddasza



Powiększ rzut

 Poddasze: 397,7 m²

1. Korytarz / kl. schodowa 32,8 m²
2. Mag. biel. brud. + czystej 3,2 m²
3. WC damskie 9,8 m²
4. Sala bankietowa 174,0 m²
5. WC męskie 9,9 m²
6. Pokój socjalny + WC 7,4 m²
7. Sala taneczna 84,1 m²
8. Wentylatornia 23,2 m²
9. Pokój noclegowy 22,8 m²
10. Łazienka 3,1 m²
11. Pokój noclegowy 23,8 m²
12. Łazienka 3,8 m²

Na poddaszu zaprojektowaliśmy dwa pokoje gościnne, pomieszczenie socjalne dla pracowników, węzeł sanitarny dla gości i personelu, wentylatornię, dużą salę bankietową i mniejszą salę taneczną.

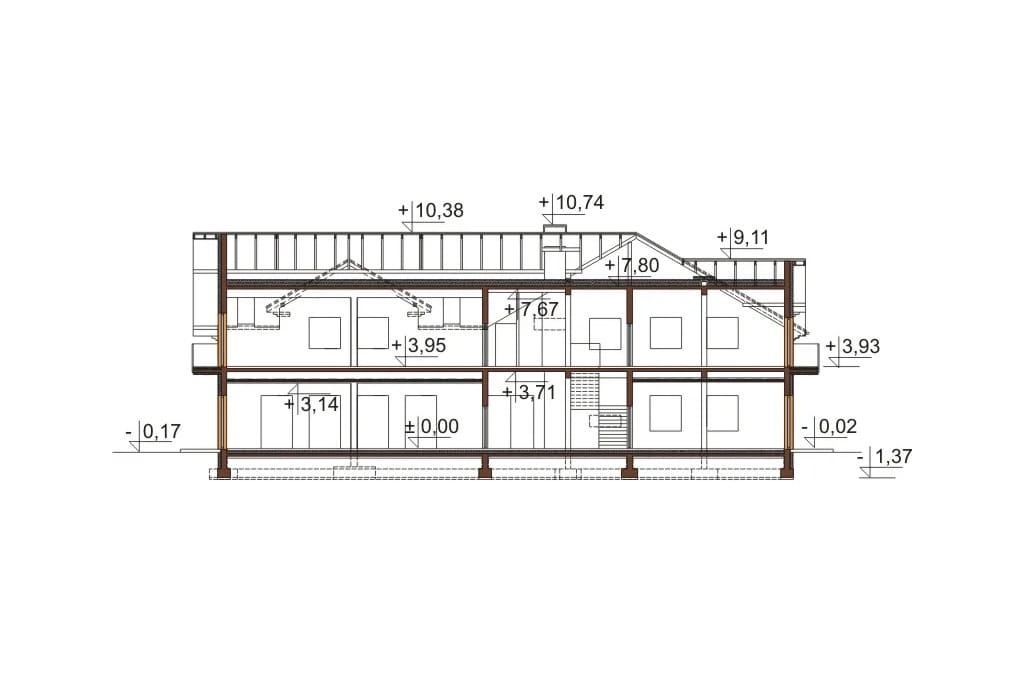

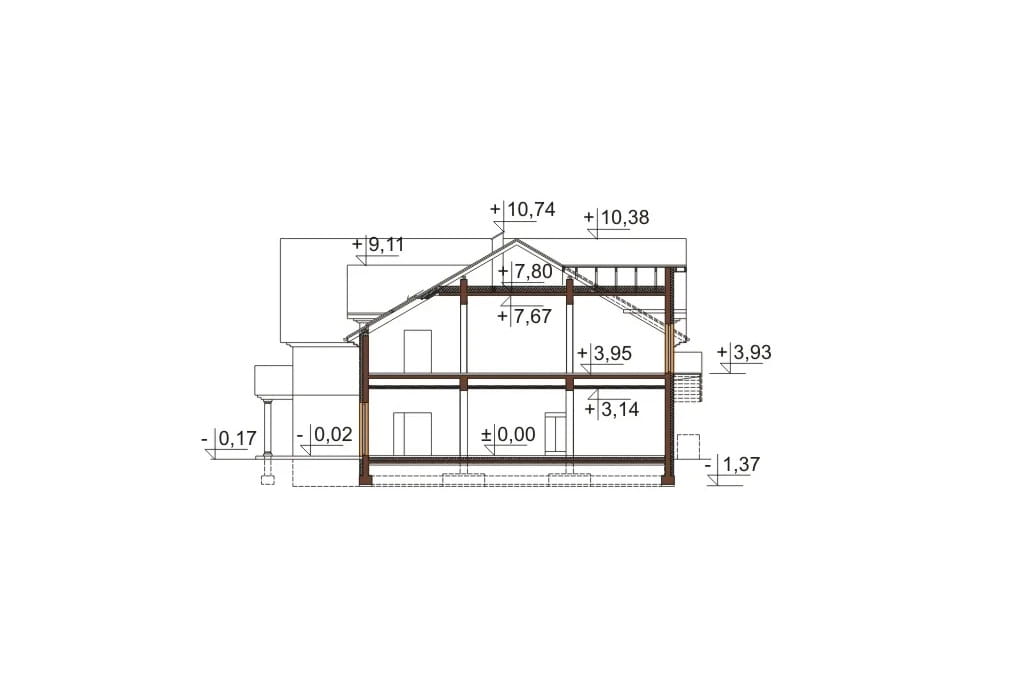

Przekrój



Powiększ rzut

K-70 To projekt wyjątkowo okazałego domu ślubnego z poddaszem użytkowym o tradycyjnej architekturze.

Projekt budynku domu weselnego K-70, parterowy z poddaszem, niepodpiwniczony.

Technologia: ściany zewnętrzne - pustak ceramiczny 25 cm, styropian 15 cm, tynk zewnętrzny.
Stropyżelbetowe
Kąt nachylenia dachu: 30°
Ogrzewanie: kotłownia gazowa
Wentylacja mechaniczna: mechaniczna z odzyskiem ciepła na salach bankietowych, sali konsumpcyjnej oraz tanecznej.
Program użytkowy: 2 sale bankietowe (na 100 i 40 osób) na parterze, sala konsumpcyjna (na 100 osób) i sala taneczna na poddaszu, kuchnia, zaplecze kuchenne, zaplecze socjalne, zaplecze sanitarne, zaplecze magazynowe, 2 pokoje goościnne z łazienkami, kotłownia gazowa.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna kuchni, wentylacja mechaniczna nawiewno - wywiewna z rekuperacją sai bankietowych, hydranty przeciwpożarowe wewnętrzne, )
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

ZAPYTAJ O PROJEKT !
(012) 410 49 71
(012) 410 49 72



Powierzchnia zabudowy: 460.50 m²
Powierzchnia użytkowa: 799.93 m²
Kubatura: 3433.30 m³
Szerokość działki: 26.90 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 30
Kąt nachylenia dachu: 30°
Ilość pokoi: 2
Pokój na parterze: Nie
Wysokość budynku: 10.55 m
Rodzaj ogrzewania: gazowe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: gastronomiczne, komercyjne, projekt budynku usługowego, projekt zajazdu, projekt domu weselnego, projekt budynku gastronomicznego, restauracja, projekt restauracji, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego, świetlica
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
