Kod: LK-06 B
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

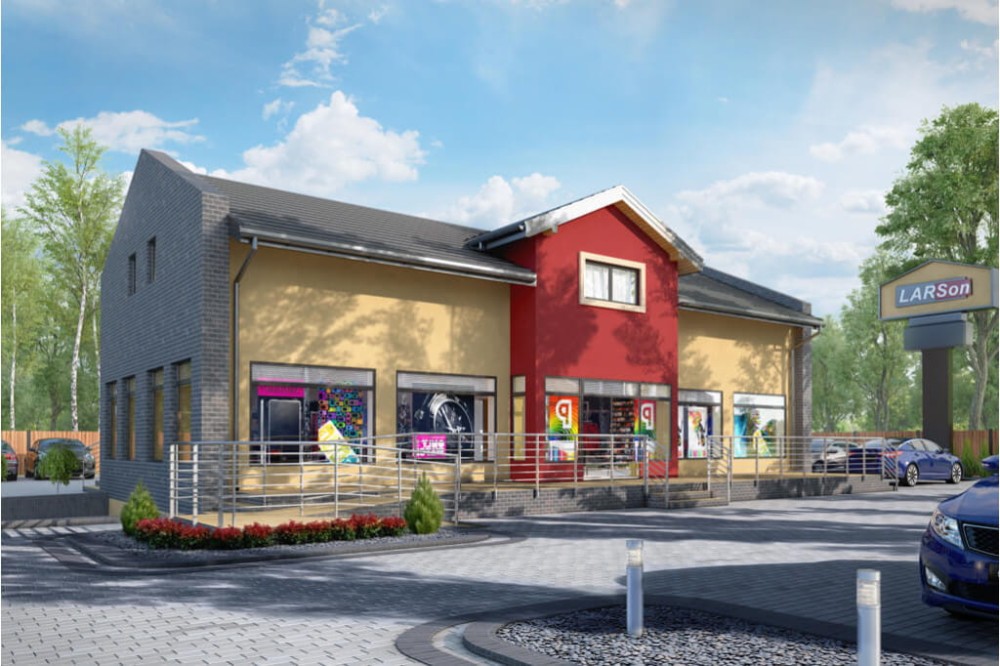

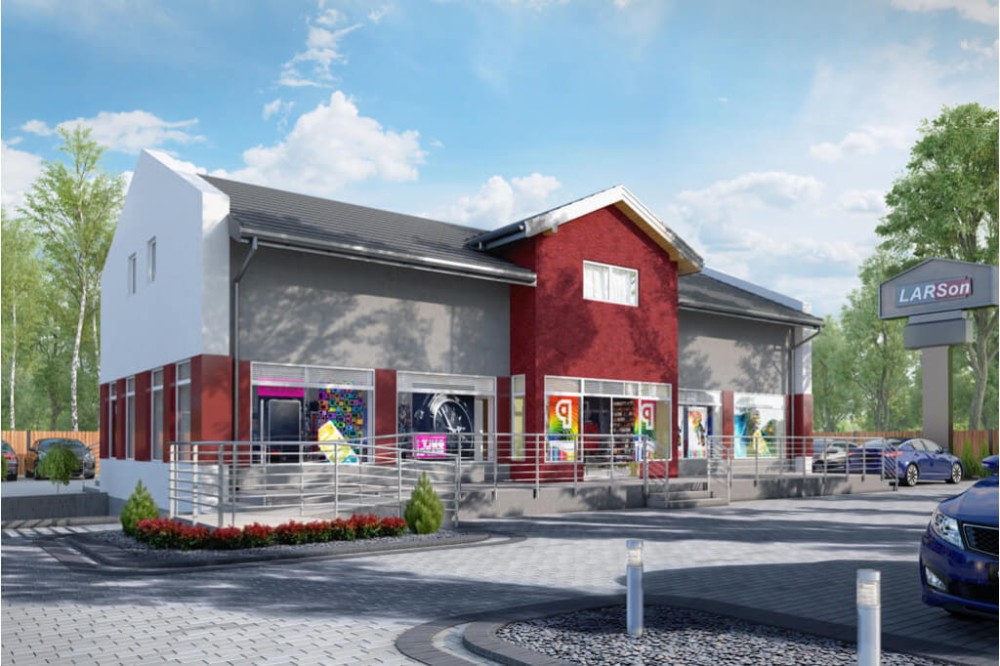

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 354,44 m2. Budynek może pełnić funkcję sklepu spożywczego lub przemysłowego. Obiekt parterowy z poddaszem nieużytkowym do adaptacji, podpiwniczony.

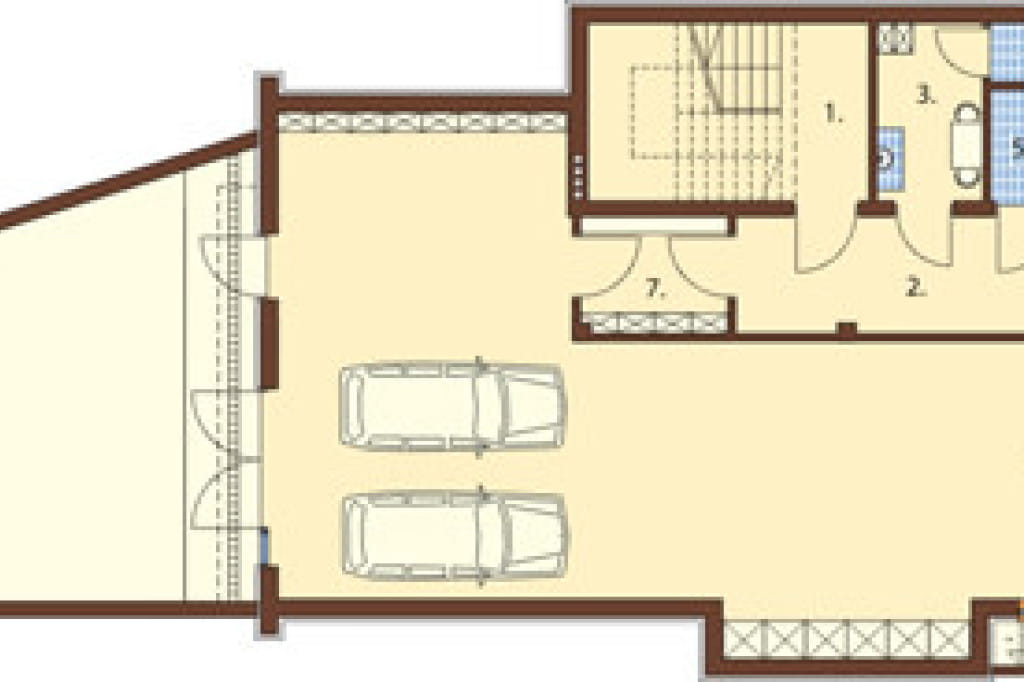

Rzut piwnicy
Piwnica: 159,52 m2
1. Komunikacja 6,06 m2
2. Korytarz 12,55 m2
3. Pomieszczenie socjalne 5,40 m2
4. WC 1,95 m2
5. Kotłownia 3,67 m2
6. Magazyn 18,23 m2
7. Przedsionek 4,92 m2
8. Garaż dwustanowiskowy z częścią zapasową 106,74 m2
Projekt posiada pełne podpiwniczenie. Zaprojektowaliśmy w nim garaż dwustanowiskowy z częścią zapasową oraz zaplecze sklepu, na które składa się: magazyn, pomieszczenie socjalne, WC i kotłownia.

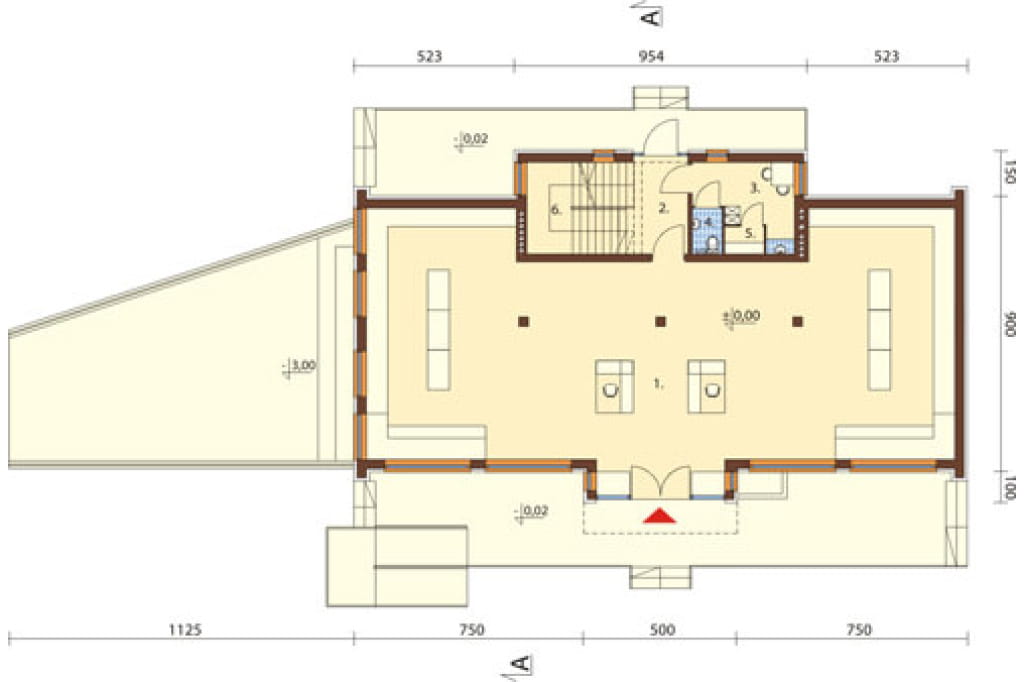

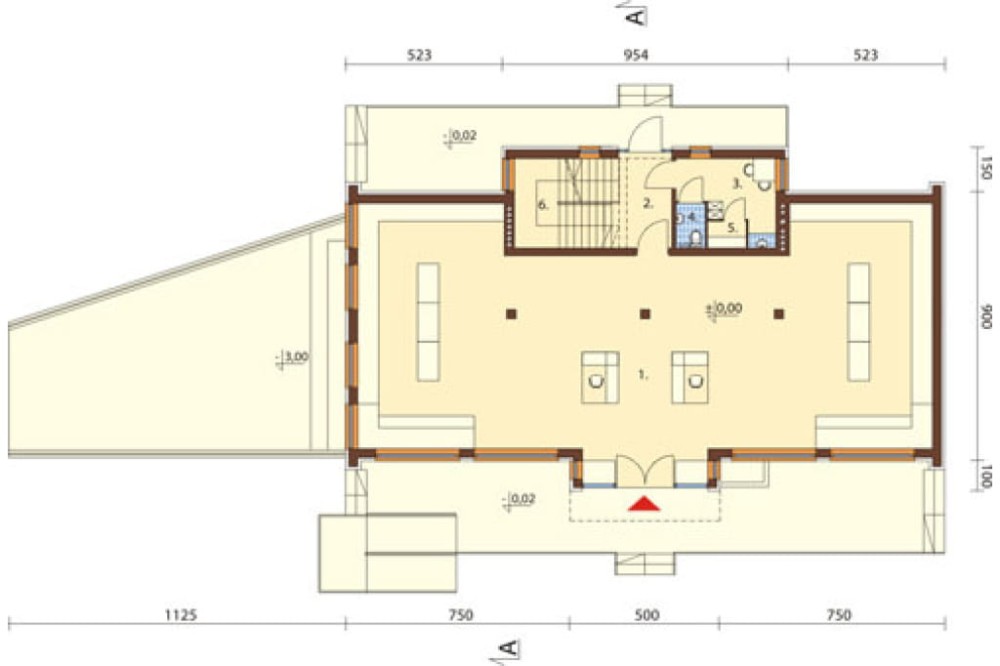

Rzut parteru
Parter: 170,62 m2
1. Hala sprzedaży 145,42 m2
2. Komunikacja 5,69 m2
3. Pomieszczenie socjalne 7,09 m2
4. WC 1,50 m2
5. Przebieralnia 1,17 m2
6. Schody 9,75 m2
Na parterze jest główna część handlowa z dużą halą sprzedaży o powierzchni 145,42 m2. Dla pracowników zaprojektowaliśmy pomieszczenie socjalne z przebieralnią oraz WC.

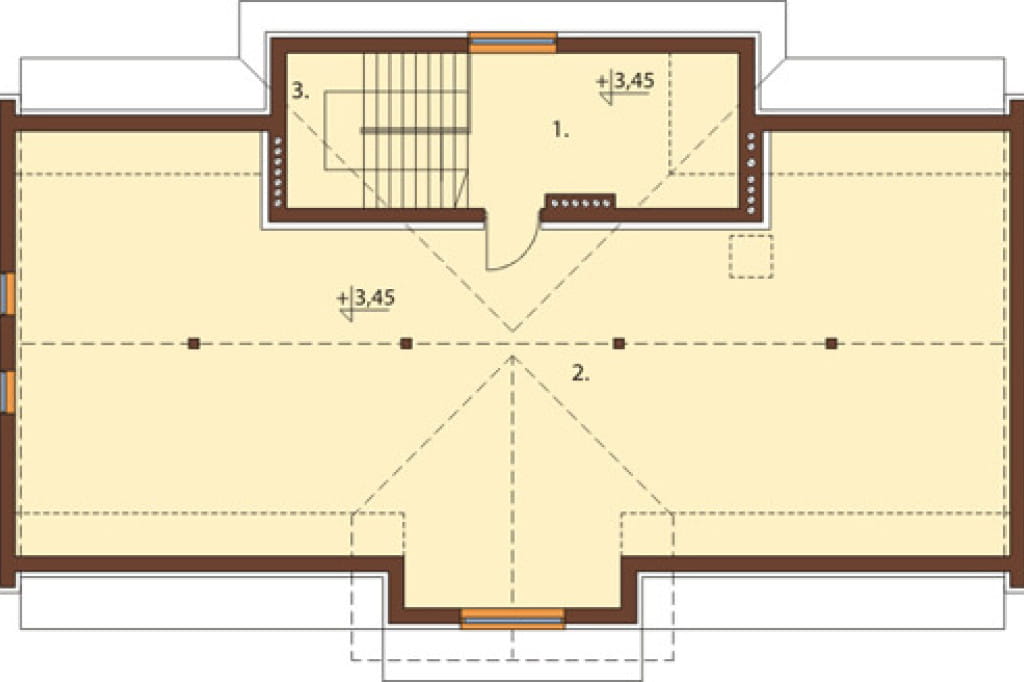

Rzut poddasza
Poddasze nieużytkowe do adaptacji: 156,99 m2
1. Komunikacja 13,80 m2
2. Strych 132,69 m2
3. Schody 10,50 m2

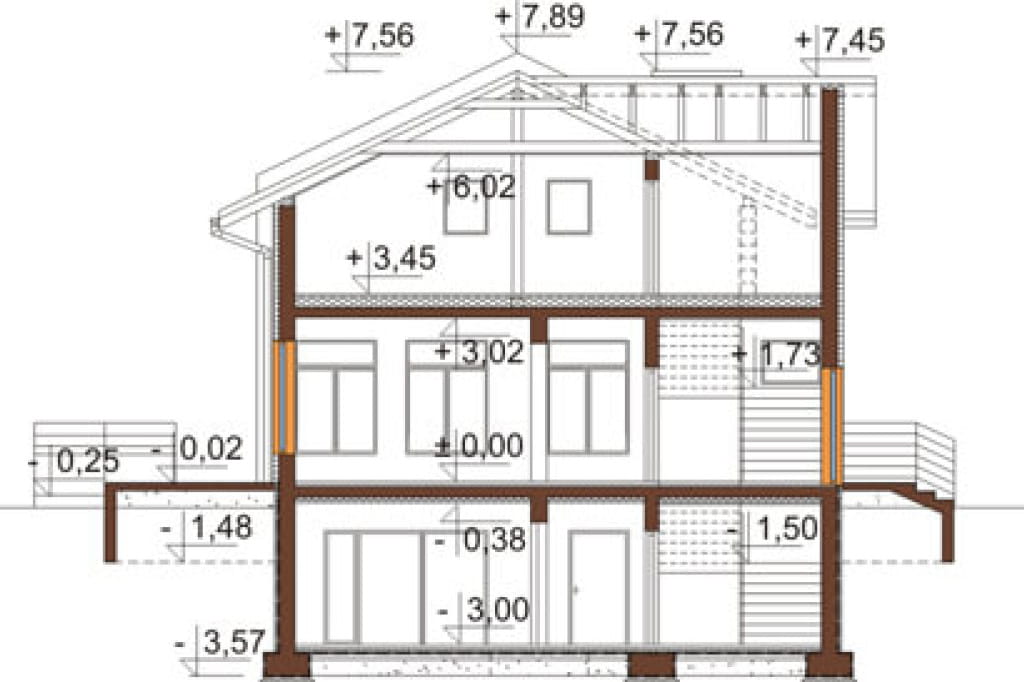

Przekrój

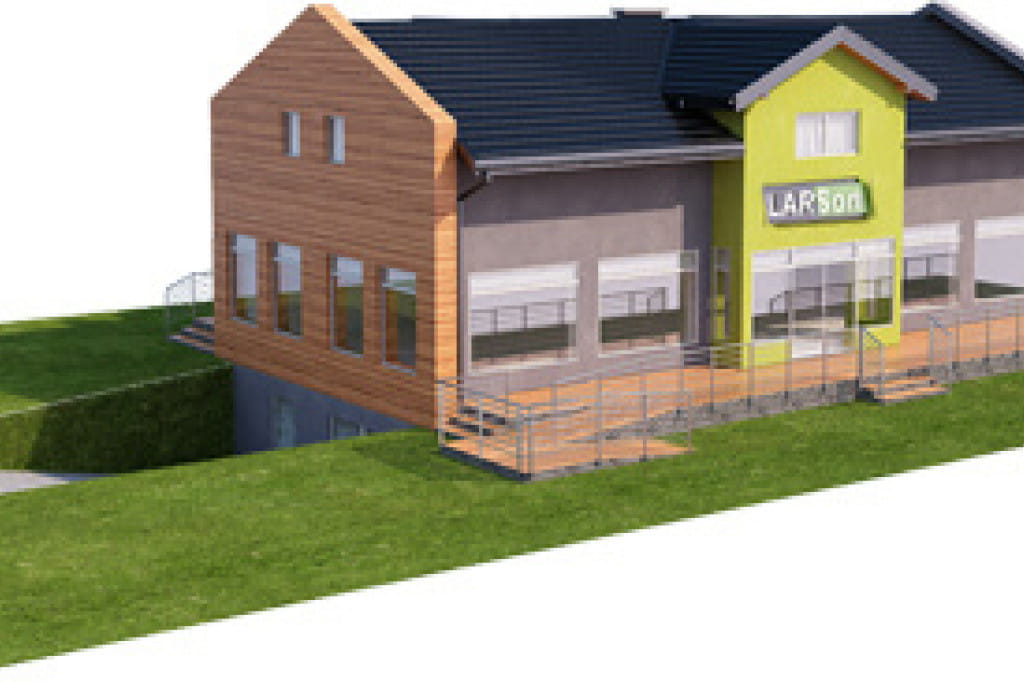

Model

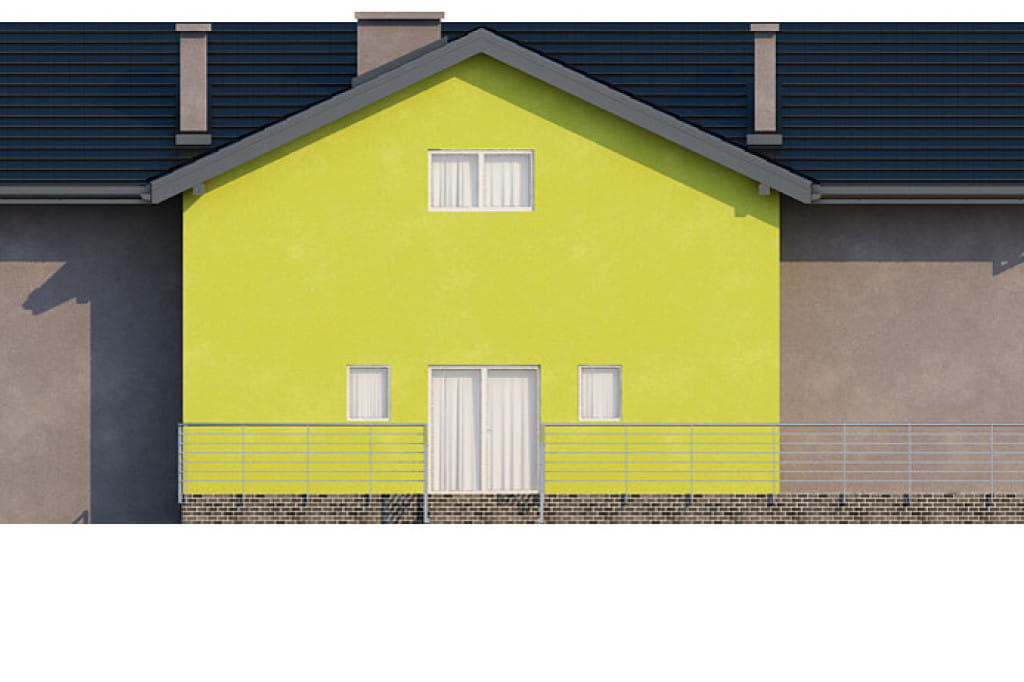

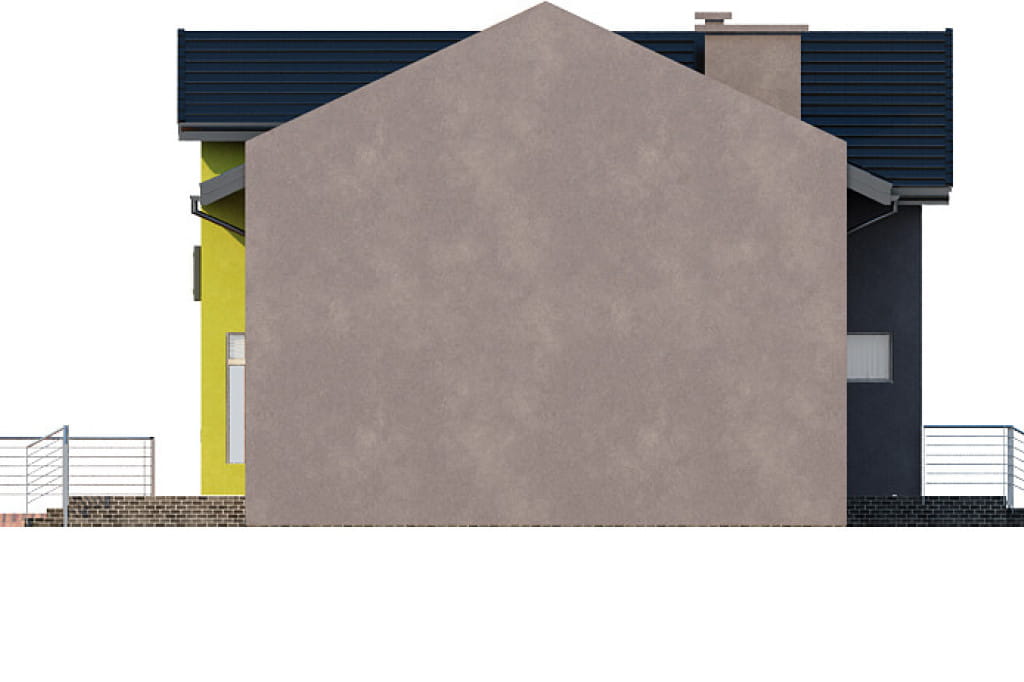

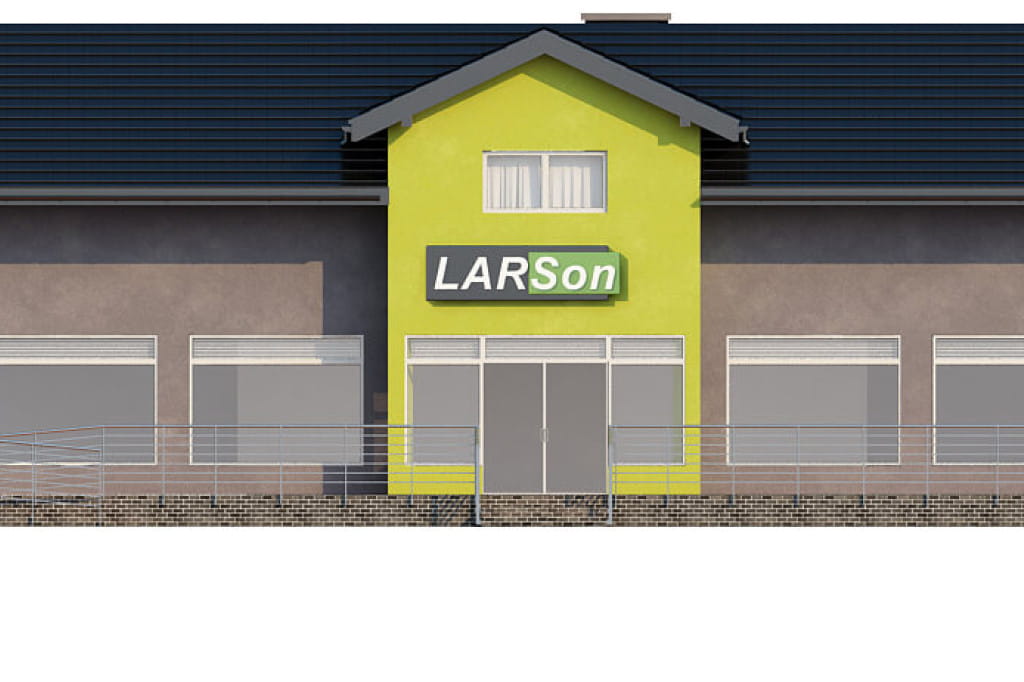

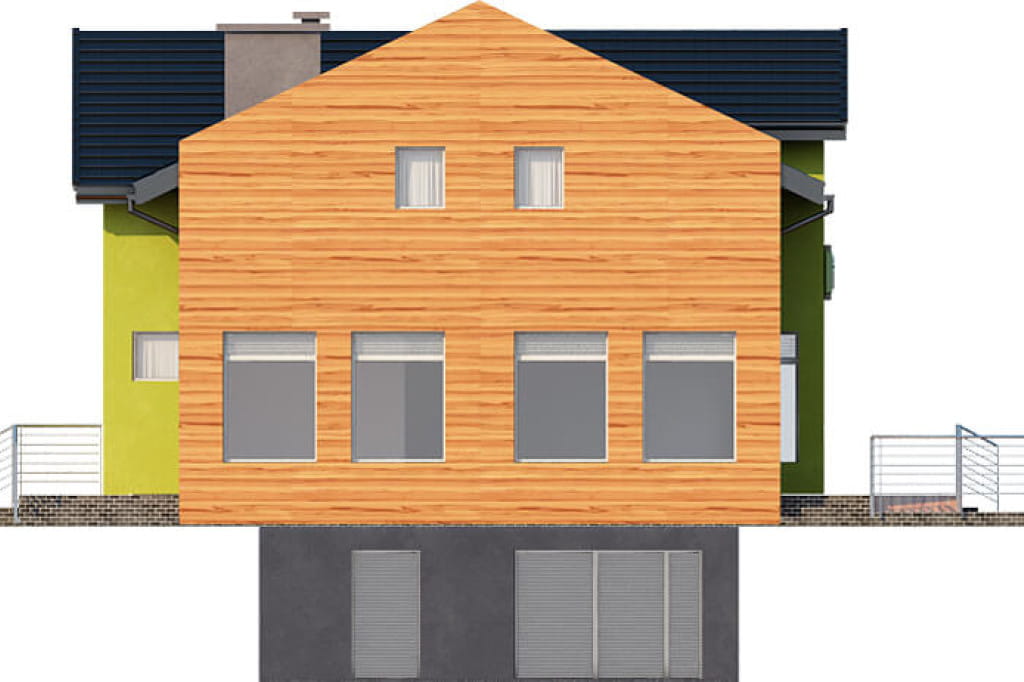

Elewacje
Informacje podstawowe
Program użytkowy: sala sprzedaży, zaplecze socjalne, zaplecze sanitarne, zaplecze magazynowe, kotłownia, garaż dwustanowiskowy z częścią gospodarczą, strych (do adaptacji): powierzchna nieużytkowa - 132,69 m2
Technologia: tradycyjna.
Materiały ścian zewnętrznych: pustak ceramiczny, styropian, tynk zewnętrzny
Stropy: żelbetowe
Kąt nachylenia dachu: 25°
Ogrzewanie: kotłownia gazowa, pompa ciepła do cwu
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Dawid Skowron
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, c.w.u)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 300 - 500
- Powierzchnia zabudowy (m²) 150 - 200
- Kąt nachylenia dachu (°) 20 - 25
- Szerokość działki/krótszy bok (m) 20 - 25
- Długość działki/dłuższy bok (m) 30 - 40
- Wysokość budynku (m) 8 - 9
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 354.44
- Powierzchnia zabudowy (m²) 199.92
- Szerokość budynku/krótszy bok (m) 11.50
- Długość budynku/dłuższy bok (m) 20.00
- Wysokość budynku (m) 8.37
- Szerokość działki/krótszy bok (m) 20.40
- Długość działki/dłuższy bok (m) 36.75
- Kąt nachylenia dachu (°) 25
- Rodzaj dachu dwuspadowy
- Piwnica podpiwniczony
- Garaż z garażem dwustanowiskowym
- Poddasze poddasze nieużytkowe do adaptacji
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Fundamenty ława fundamentowa
- Strop w budynku* żelbetowy
- Układ dachu kalenicowy
- Pokrycie dachu* blachodachówka
- Kubatura (m³) 1985.00
- Styl modernistyczny
- Liczba kondygnacji 3
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 58.61
- Instalacja fotowoltaiczna* nie
- Wentylacja* grawitacyjna
- Liczba pomieszczeń 17
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny tak
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
