Projekt Motel, budynek noclegowy Kod: LK-61
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

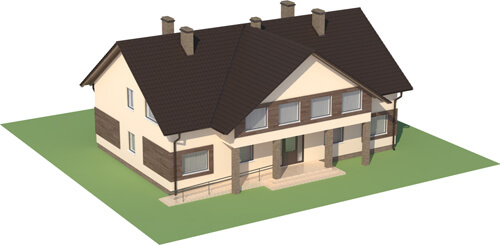

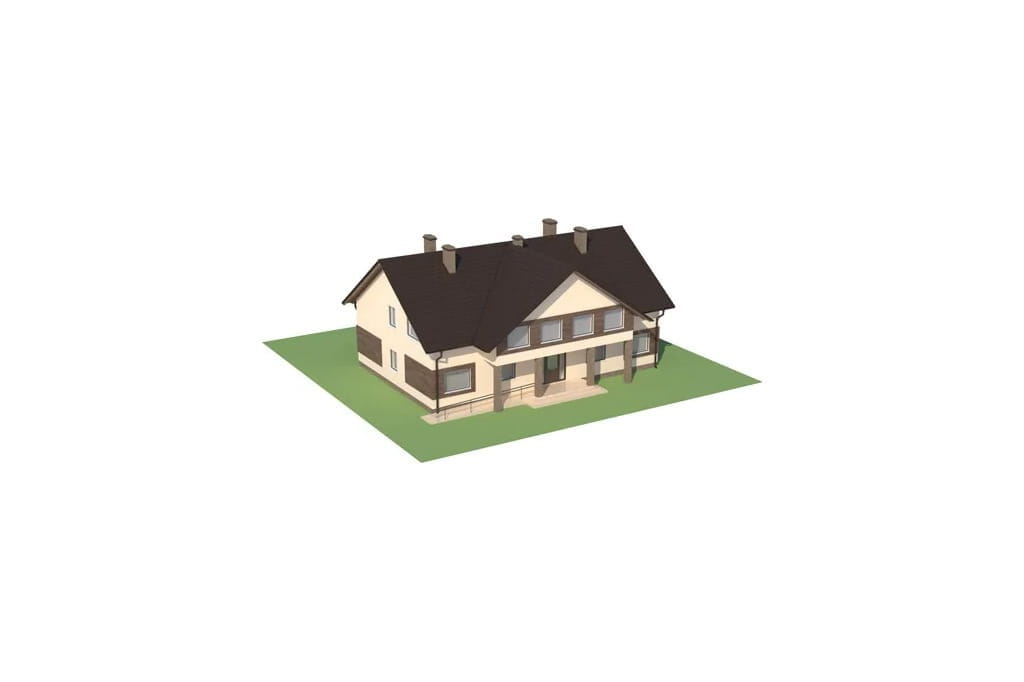

Model

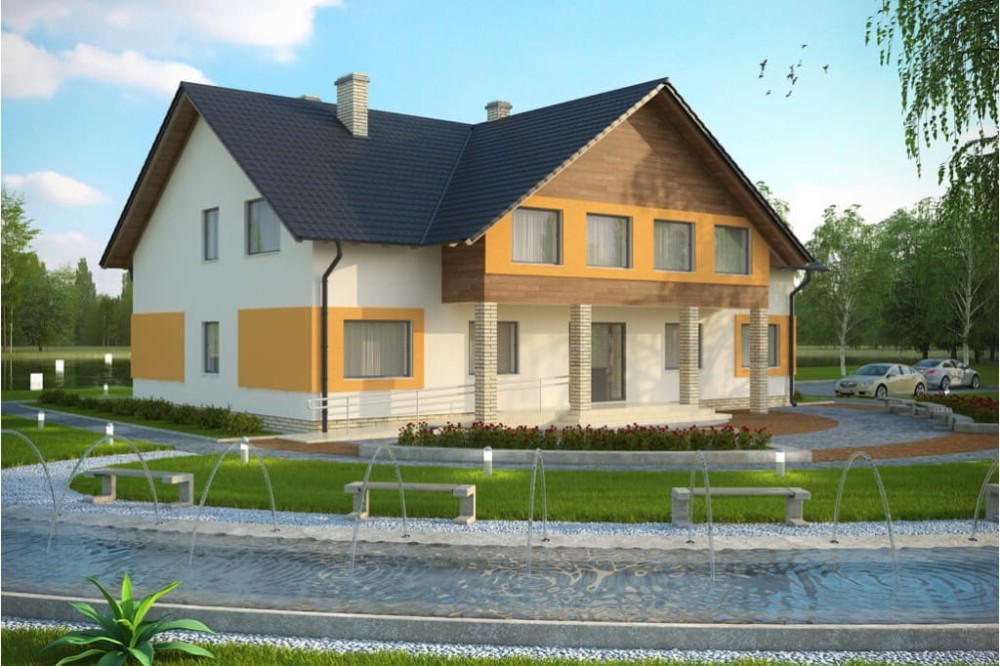

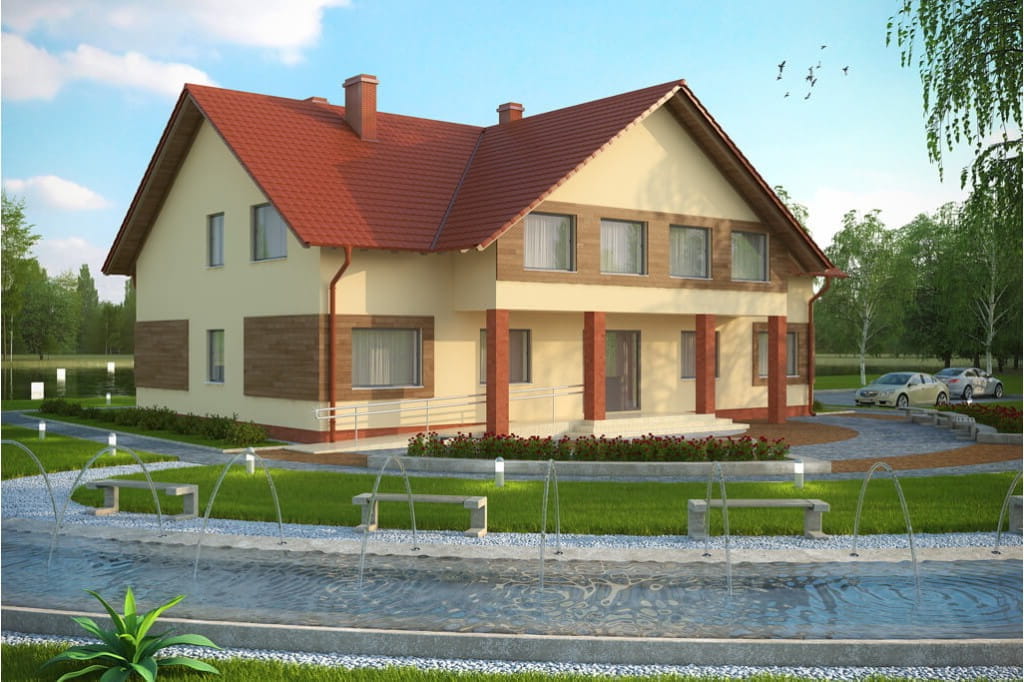

Bryła budynku ma kilka ciekawych elementów, które nadają LK-61 charakteru. W elewacji frontowej zwraca uwagę wysunięcie na wysokości poddasza, które podtrzymywane jest przez cztery kolumny. Główne wejście jak i cały budynek dostosowany jest do potrzeb osób niepełnosprawnych. Niezwykle ciekawym elementem architektury jest ogród zimowy, który zaprojektowaliśmy przy tylnym wyjściu z budynku. Do realizacji LK-61 będzie potrzebna działka o szerokości minimum 27.05 m.
Elewacje

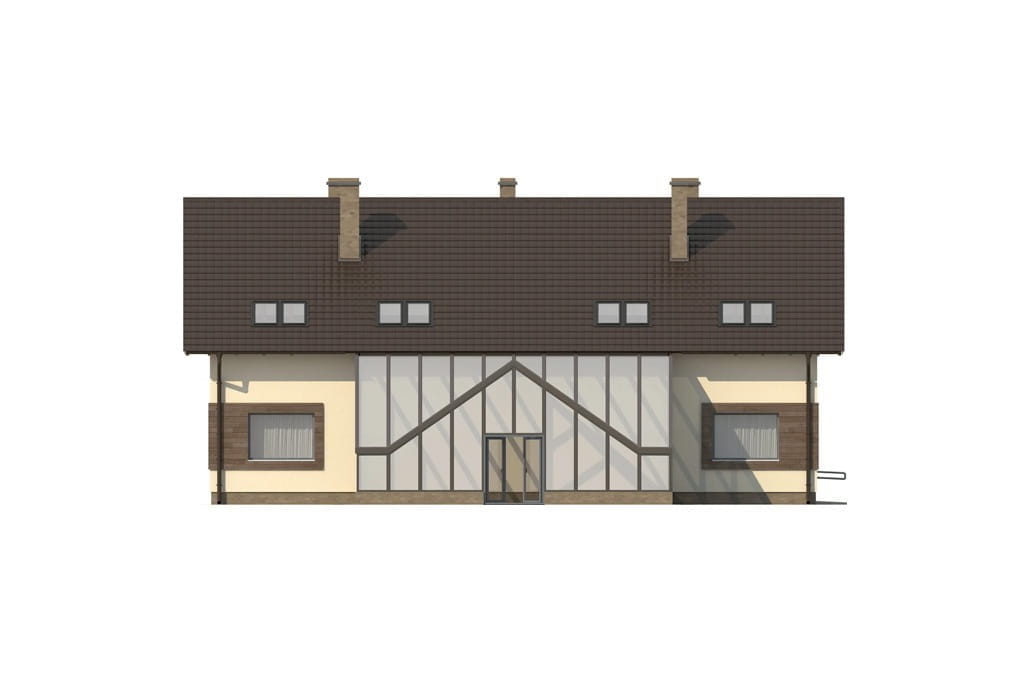

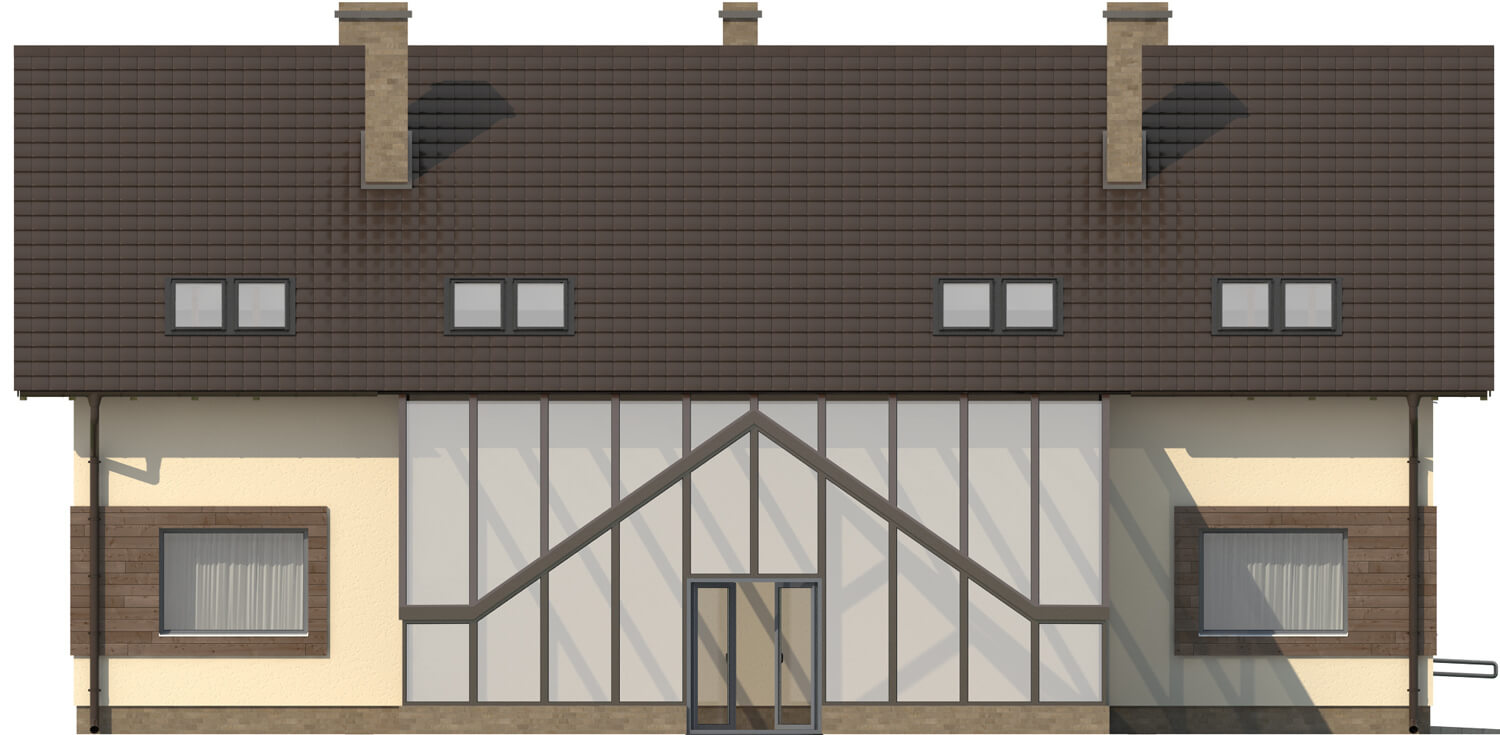

elewacja ogrodowa

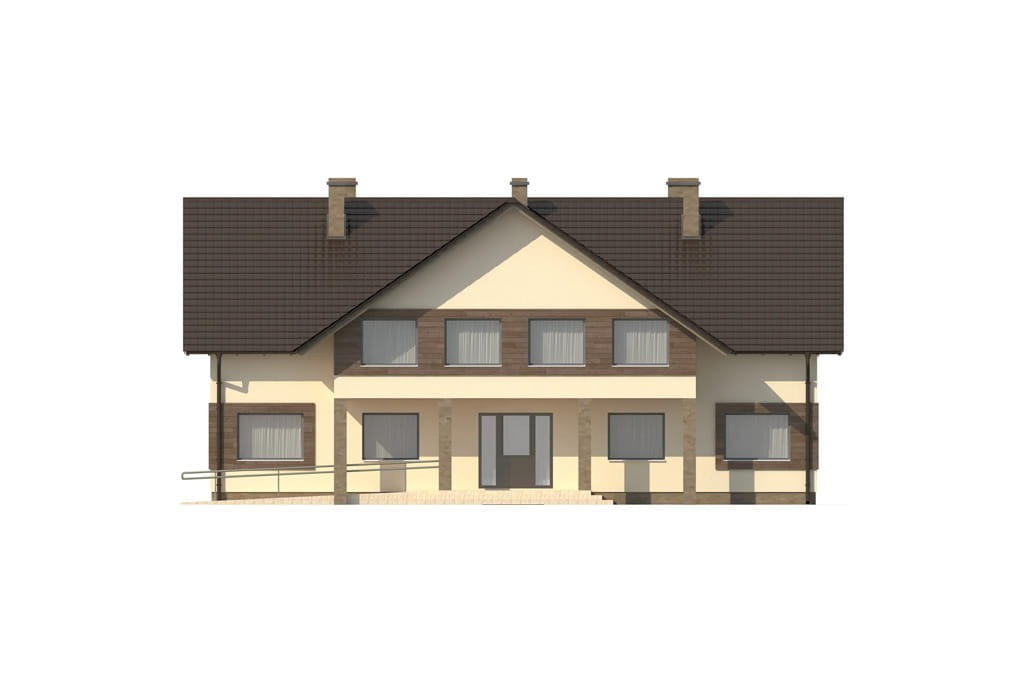

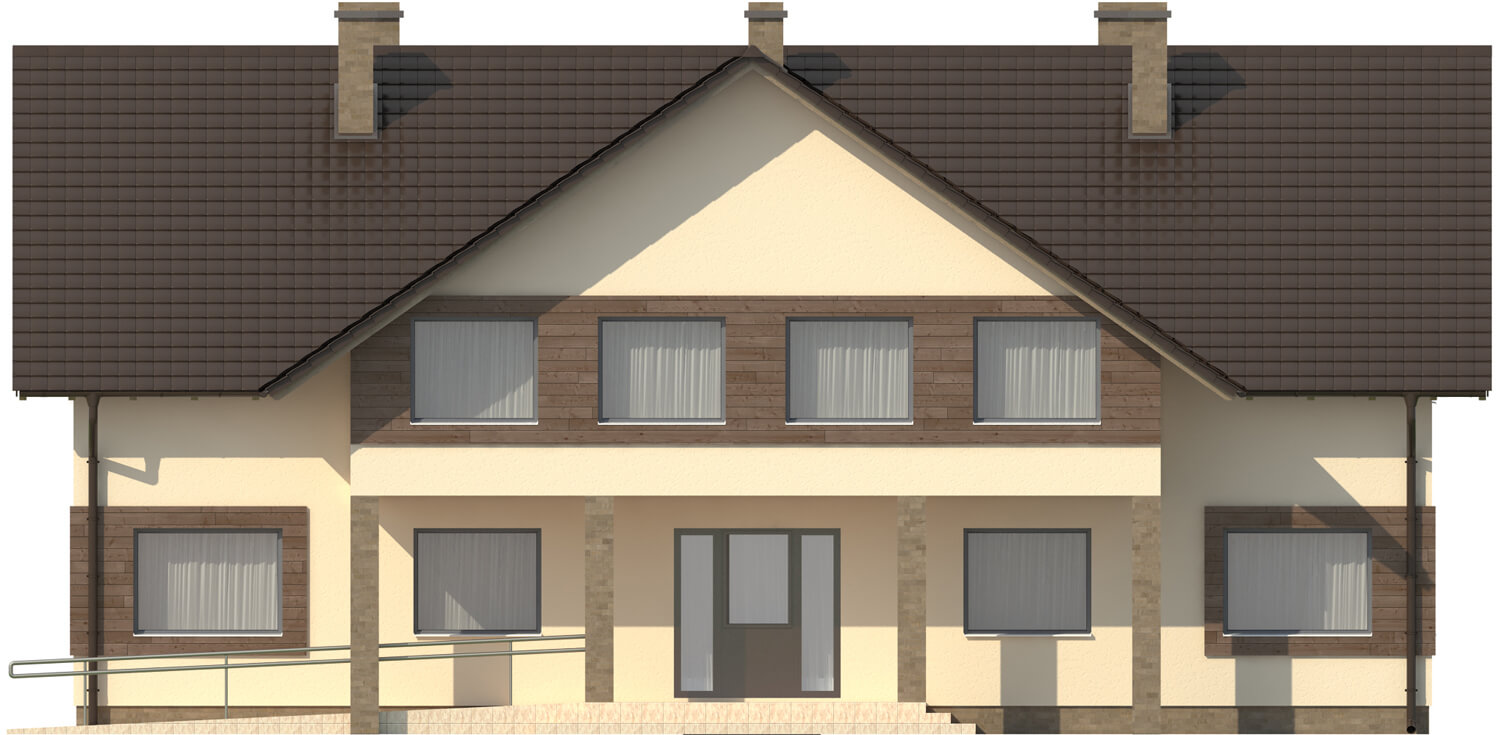

elewacja frontowa

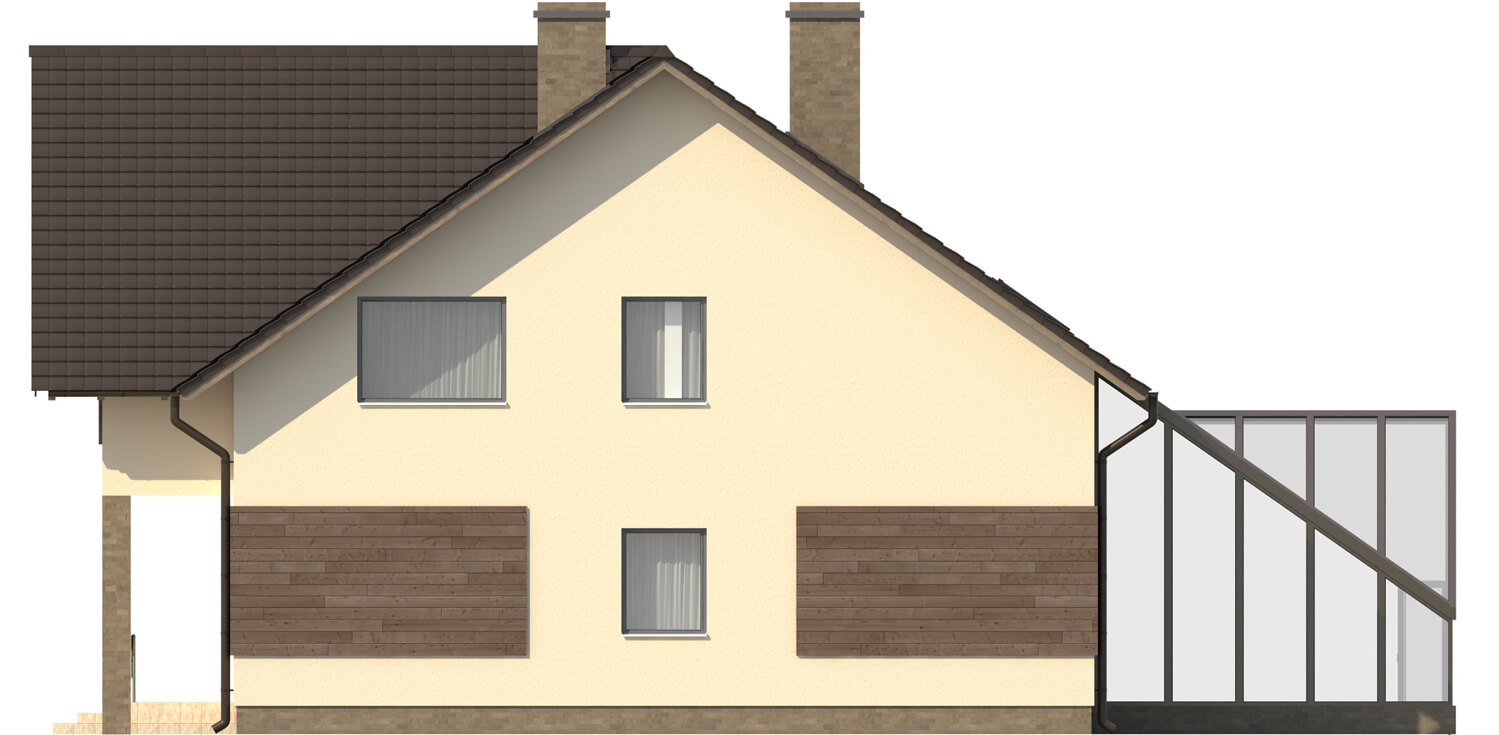

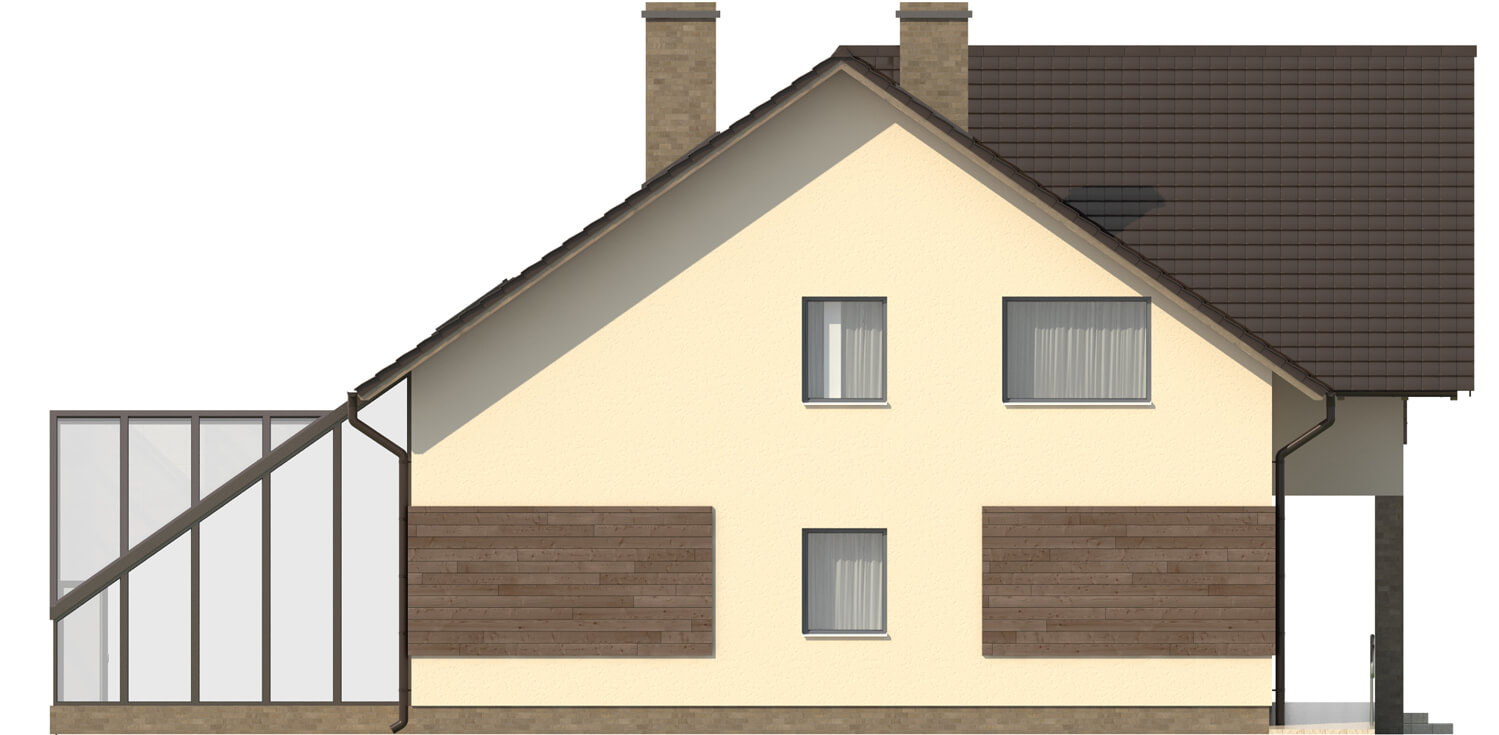

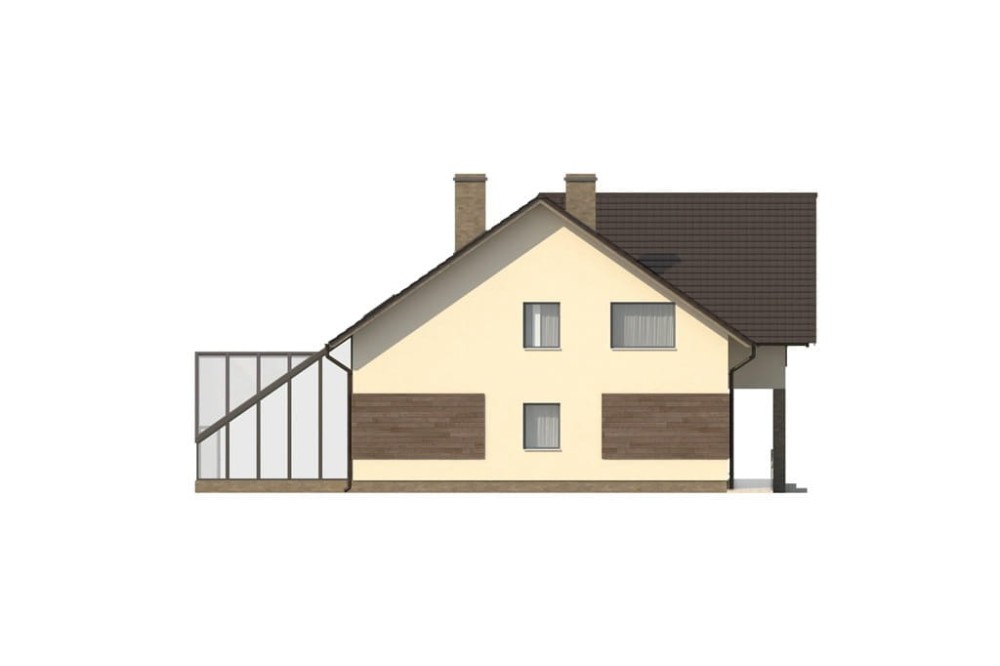

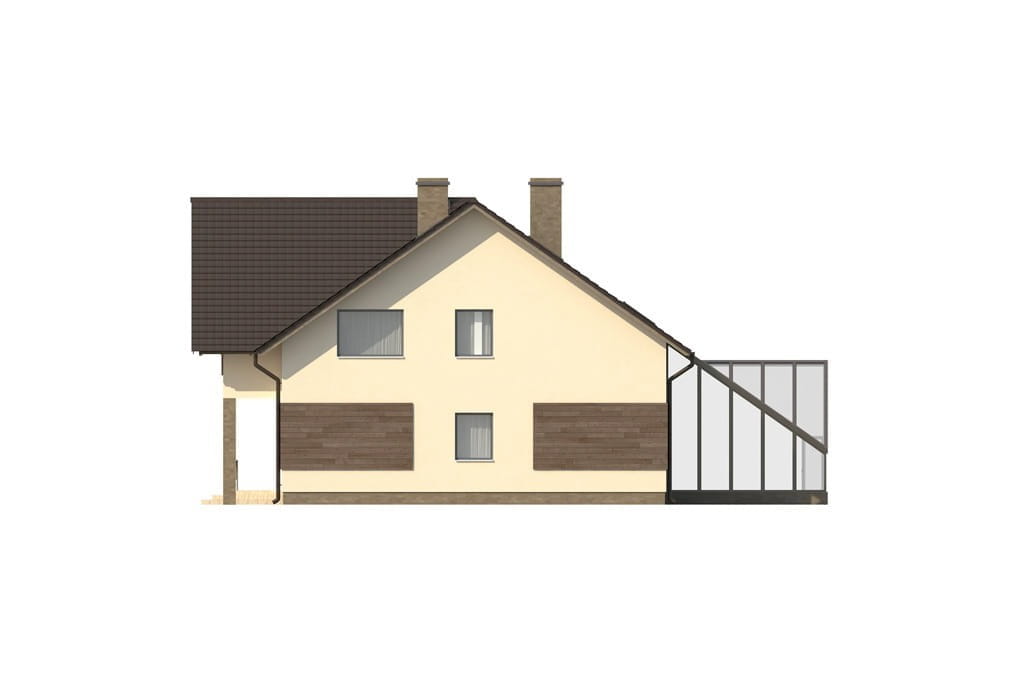

elewacja boczna

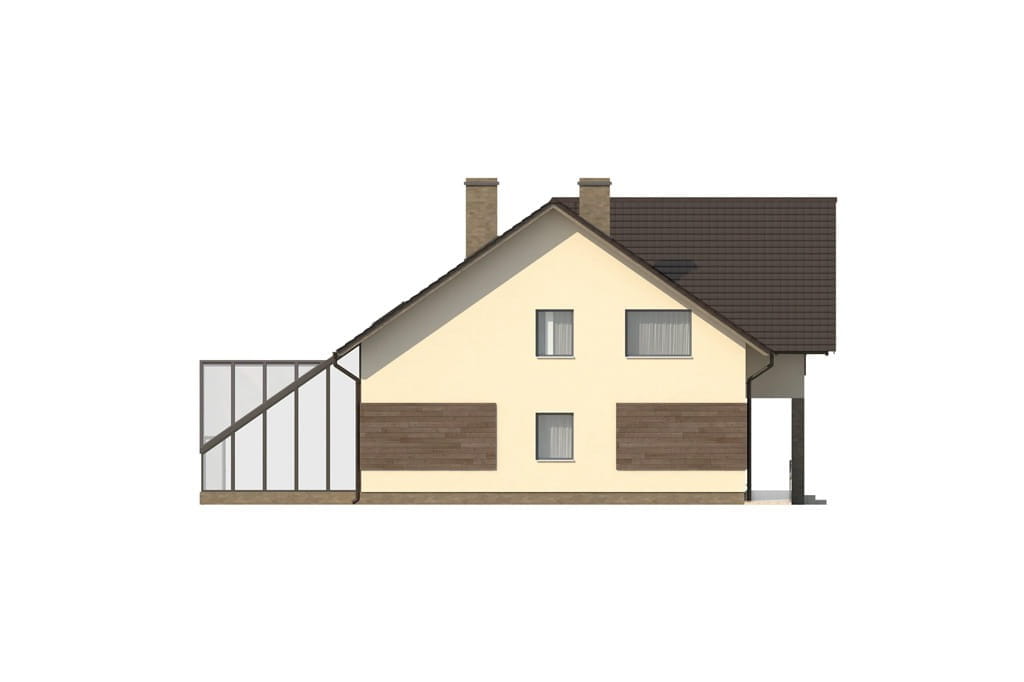

elewacja boczna

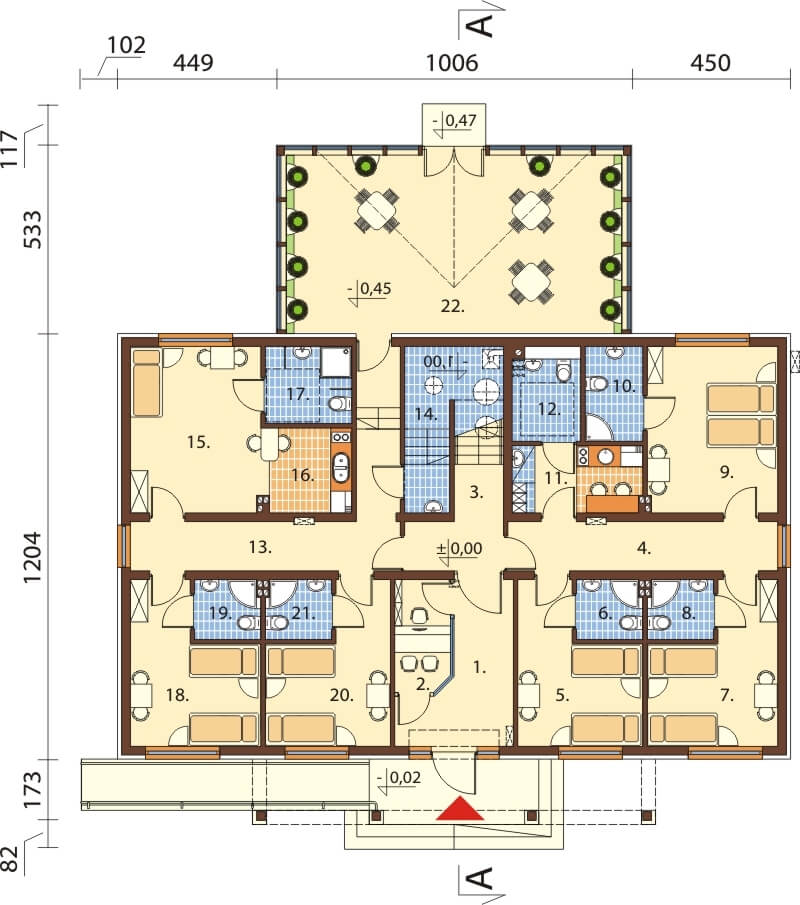

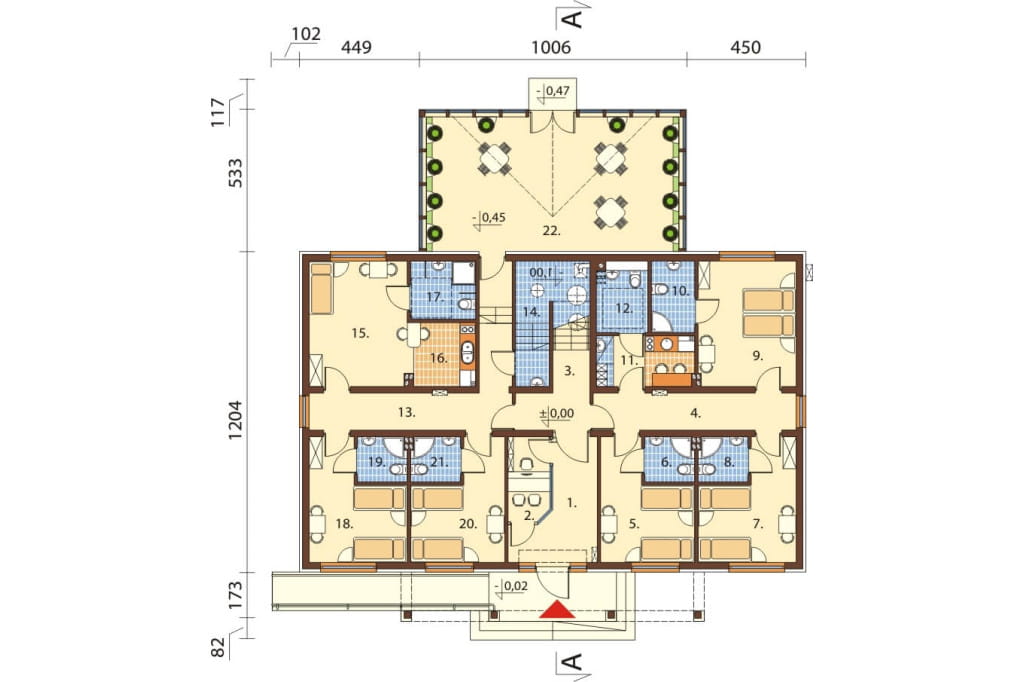

Rzut parteru

Parter:
1. Wiatrołap 14,72 m2
2. Recepcja 4,88 m2
3. Klatka schodowa 3,55 m2
4. Korytarz 10,70 m2
5. Pokój 13,09 m2
6. Łazienka 3,13 m2
7. Pokój 13,82 m2
8. Łazienka 3,13 m2
9. Pokój 17,40 m2
10. Łazienka 4,40 m2
11. Pokój socjalny 7,01 m2
12. WC 5,10 m2
13. Korytarz 16,87 m2
14. Kotłownia 9,42 m2
15. Pokój 17,40 m2
16. Aneks kuchenny 6,08 m2
17. Łazienka 5,37 m2
18. Pokój 13,82 m2
19. Łazienka 3,13 m2
20. Pokój 13,9 m2
21. Łazienka 3,13 m2
22. Ogród zimowy 47,97 m2

Na parterze w głównym holu zaprojektowaliśmy recepcję. Do wynajęcia dla gości przewidzieliśmy sześć pokoi z łazienkami w tym jeden apartament jednopokojowy. Jest tu także pokój socjalny dla pracowników, toaleta oraz pomieszczenie sprzątaczki.

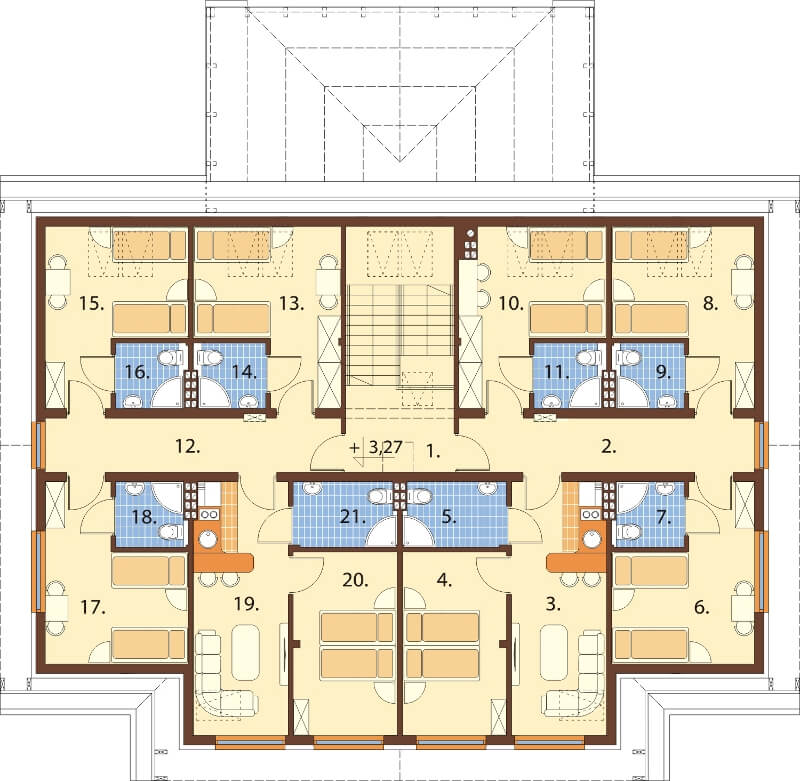

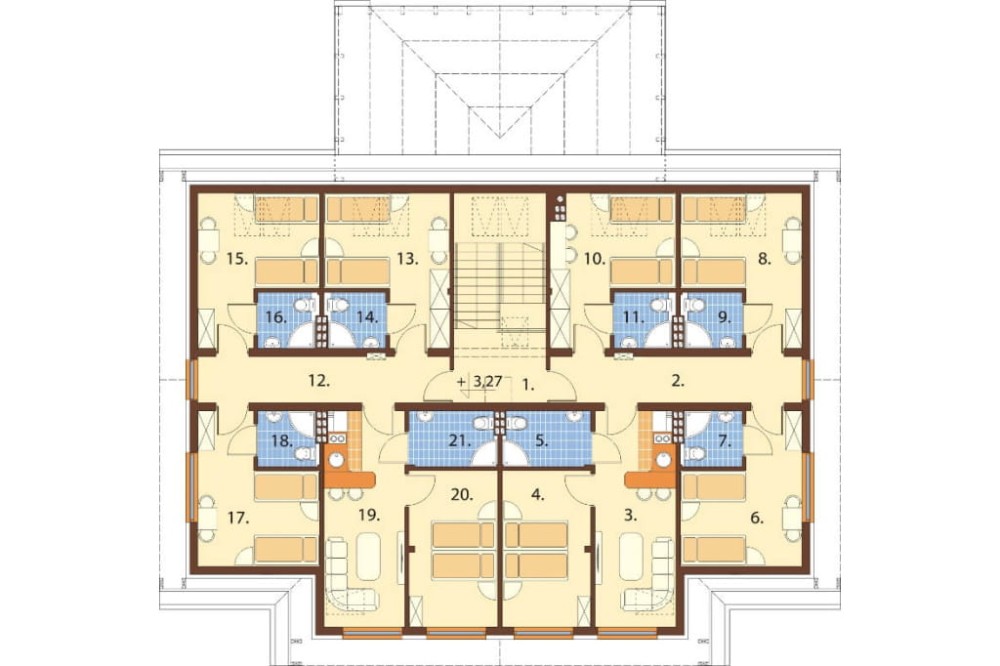

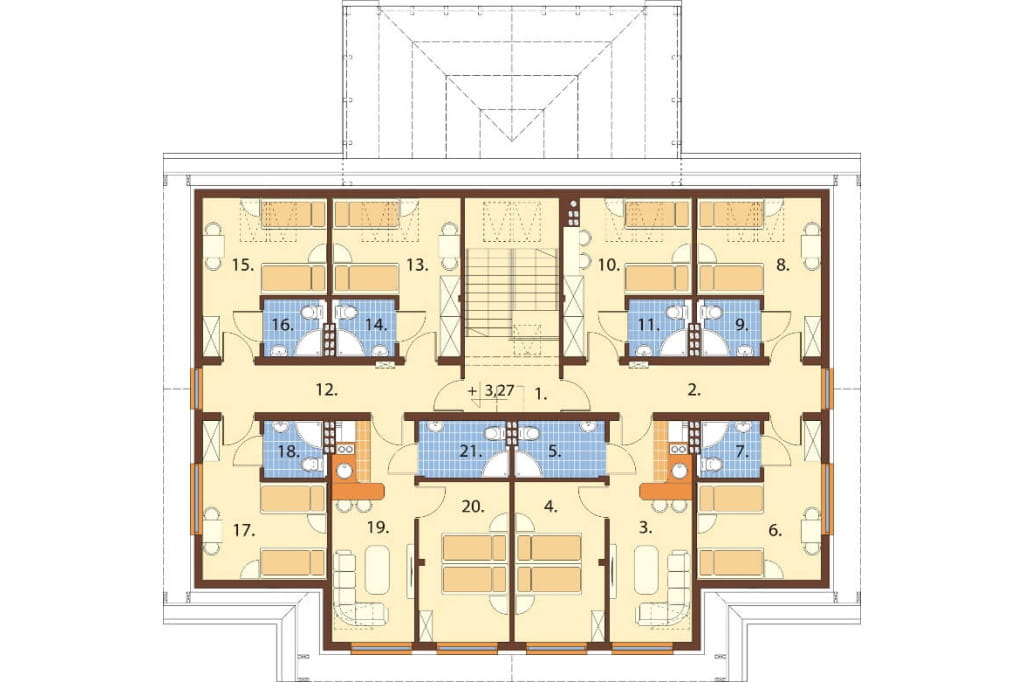

Rzut poddasza

Poddasze
1. Klatka schodowa 13,03 m2
2. Korytarz 10,70 m2
3. Pokój z aneksem kuch.15,27 m2
4. Pokój 12,79 m2
5. Łazienka 4,48 m2
6. Pokój 11,46 m2
7. Łazienka 3,07 m2
8. Pokój 11,46 m2
9. Łazienka 3,07 m2
10. Pokój 11,86 m2
11. Łazienka 3,07 m2
12. Korytarz 10,70 m2
13. Pokój 11,95 m2
14. Łazienka 3,07 m2
15. Pokój 11,46 m2
16. Łazienka 3,07 m2
17. Pokój 11,46 m2
18. Łazienka 3,07 m2
19. Pokój z aneksem kuch.15,27 m2
20. Pokój 12,79 m2
21. Łazienka 4,48 m2

Na poddaszu zaprojektowaliśmy sześć pokoi dwuosobowych oraz dwa apartamenty dwupokojowe. Warto podkreślić, że każdy z pokoi posiada łazienkę, a apartamenty dodatkowo są wyposażone w aneks kuchenny.

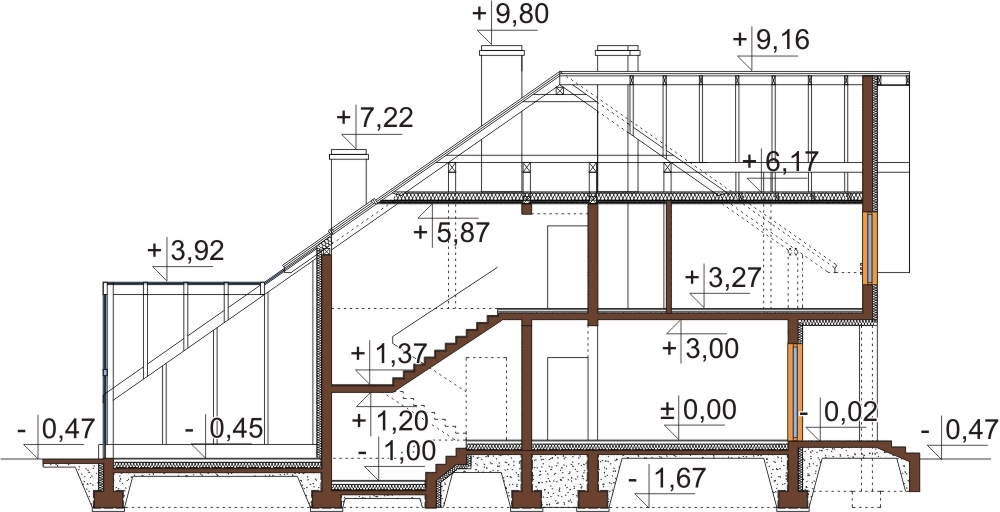

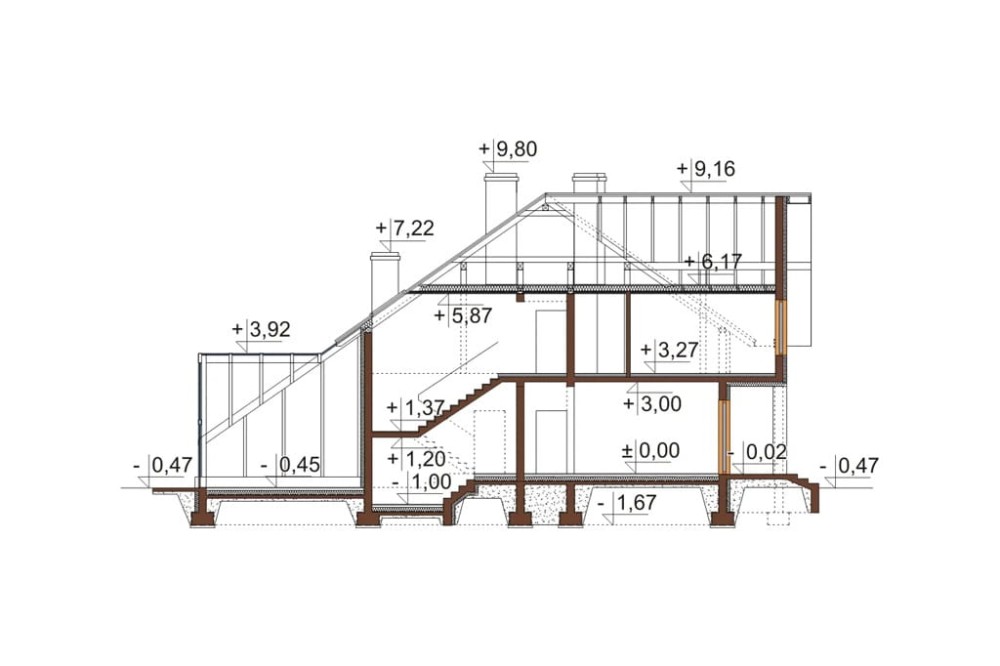

Przekrój

LK-61 to projekt budynku komercyjnego, który idealnie może pełnić funkcję małego motelu. Posiada 14 pokoi z łazienkami, w tym 3 apartamenty.

POWIĘKSZ PRZEKRÓJ

Projekt budynku pełniący funkcję małego motelu LK-61 (budynek wyłącznie noclegowy), parterowy z poddaszem użytkowym, bez podpiwniczenia z ogrodem zimowym przy tylnym wyjściu z budynku.
Z powierzchni użytkowej został wyłączony ogród zimowy a zawiera ona powierzchnię komunikacji i pom. technicznych.

Technologia tradycyjna: ściany zewnętrzne - pustak gazobeton 24 cm, styropian 12 cm, tynk zewnętrzny.
Stropy: żelbetowe.
Kąt nachylenia dachu: 35°.
Ogrzewanie: gazowe

Program: 11 pokoi z łazienkami, 2 apartamenty dwupokojowe, 1 apartament jednopokowy, zaplecze socjalne, ogród zimowy.

Na dachu budynku zaprojektowano instalację fotowoltaiczną o mocy około 8,4 kWp, generującą prąd na potrzeby pompy ciepła do cwu.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz, c.w.u)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej i fotowoltaicznej
- zestawienie materiałów budowlanych i więźby dachowej
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie


W swojej ofercie posiadamy również alternatywną wersję tego projektu z częściowym podpiwniczeniem (kotłownia na paliwo stałe ze składem opału) i bez ogrodu zimowego zobacz tutaj

 Powierzchnia zabudowy: 304.40 m²
Powierzchnia użytkowa: 375.82 m²
Kubatura: 2103.00 m³
Szerokość działki: 27.05 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 26
Kąt nachylenia dachu: 35°
Ilość pokoi: 14
Pokój na parterze: Tak
Wysokość budynku: 9.63 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 61.35 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: motele, komercyjne, projekt motelu, projekt budynku usługowego, projekt zajazdu, pensjonat, projekt pensjonatu
Technologia: tradycyjna
Styl: modernistyczny

Autorzy projektu: Ewa Ferfecka-Homola, Marek Lizak
CENA 3 EGZ. PROJEKTU 2 800PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
