Projekt

Motel, budynek noclegowy

Kod: K-61
uzyskujemy pozwolenia na budowę Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06
PN - PT po 16: 602 62 95 77
SB - ND od 8 do 22: 602 62 95 77

K-61 To jeden z naszych mniejszych projektów budynków noclegowych w ofercie. Utrzymany jest w tradycyjnej architekturze, która jest miła dla oka i łatwo wpisze się w okoliczne zabudowania. Ciekawym elementem wyróżniającym K-61 jest ogród zimowy, który zaprojektowaliśmy przy wyjściu. Będzie on niezwykle atrakcyjnym miejscem do spędzania wolnego czasu dla gości. Projekt ten posiada wyłącznie miejsca noclegowe, co nie oznacza oczywiście, że nie można w nim urządzić np. mieszkania właściciela.

W swojej ofercie posiadamy również alternatywną wersję tego projektu z częściowym podpiwniczeniem (kotłownia na paliwo stałe ze składem opału) i bez ogrodu zimowego zobacz tutaj

uzyskujemy pozwolenia na budowę dla naszych klientów

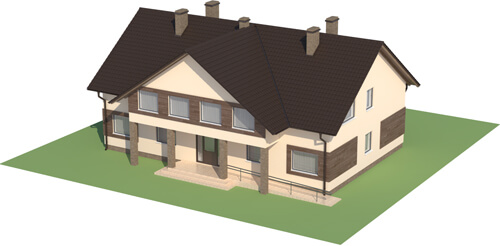

Model



Bryła budynku w elewacji frontowej ma lekkie wysunięcie na wysokości poddasza, które stanowi także zadaszenie głównego wejścia. W elewacji ogrodowej mamy rzadko spotykane rozwiązanie jakim jest ogród zimowy, który będzie bardzo atrakcyjnym miejscem do wypoczynku dla gości i doda obiektowi prestiżu. Projekt wymaga do realizacji działki o szerokości minimum 27.05 m.

Elewacje



elewacja ogrodowa

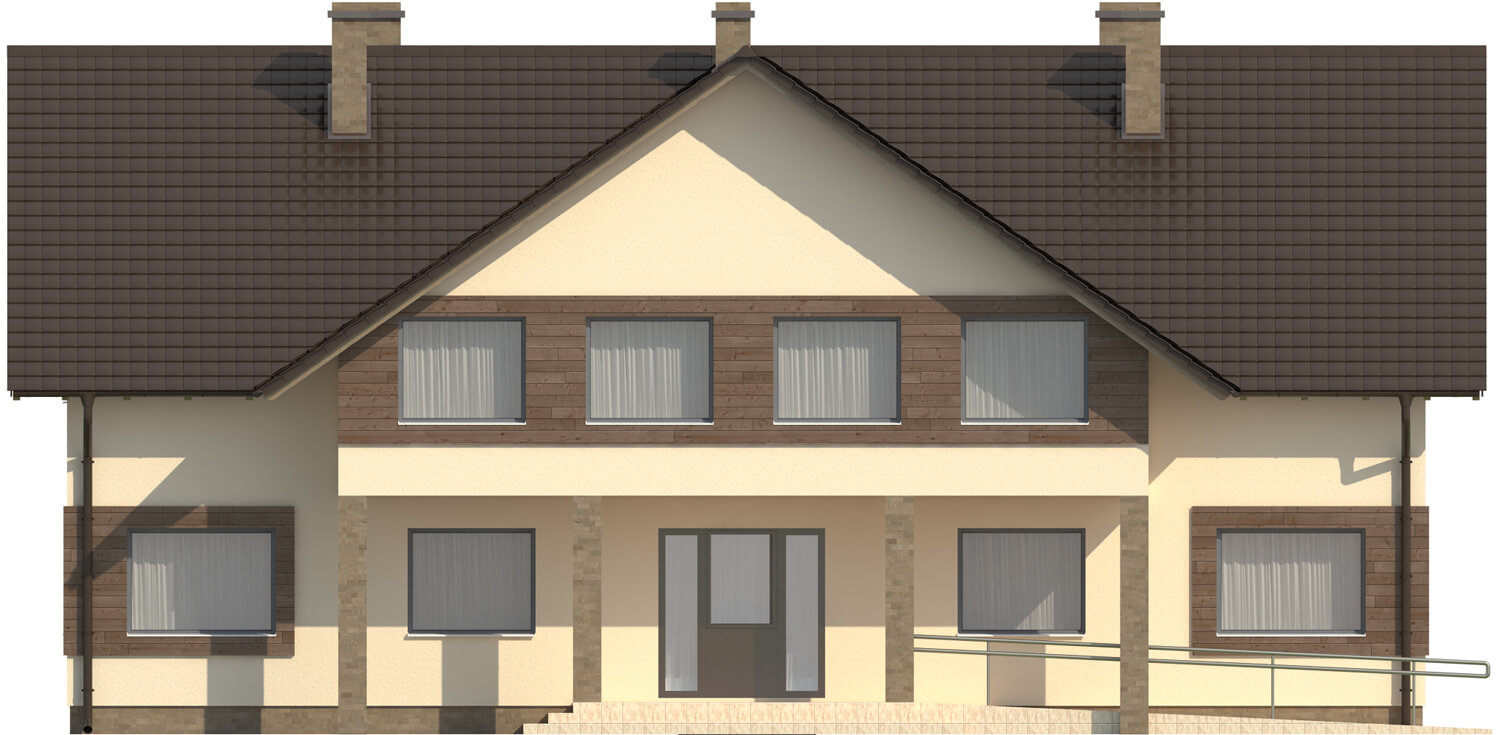

elewacja frontowa

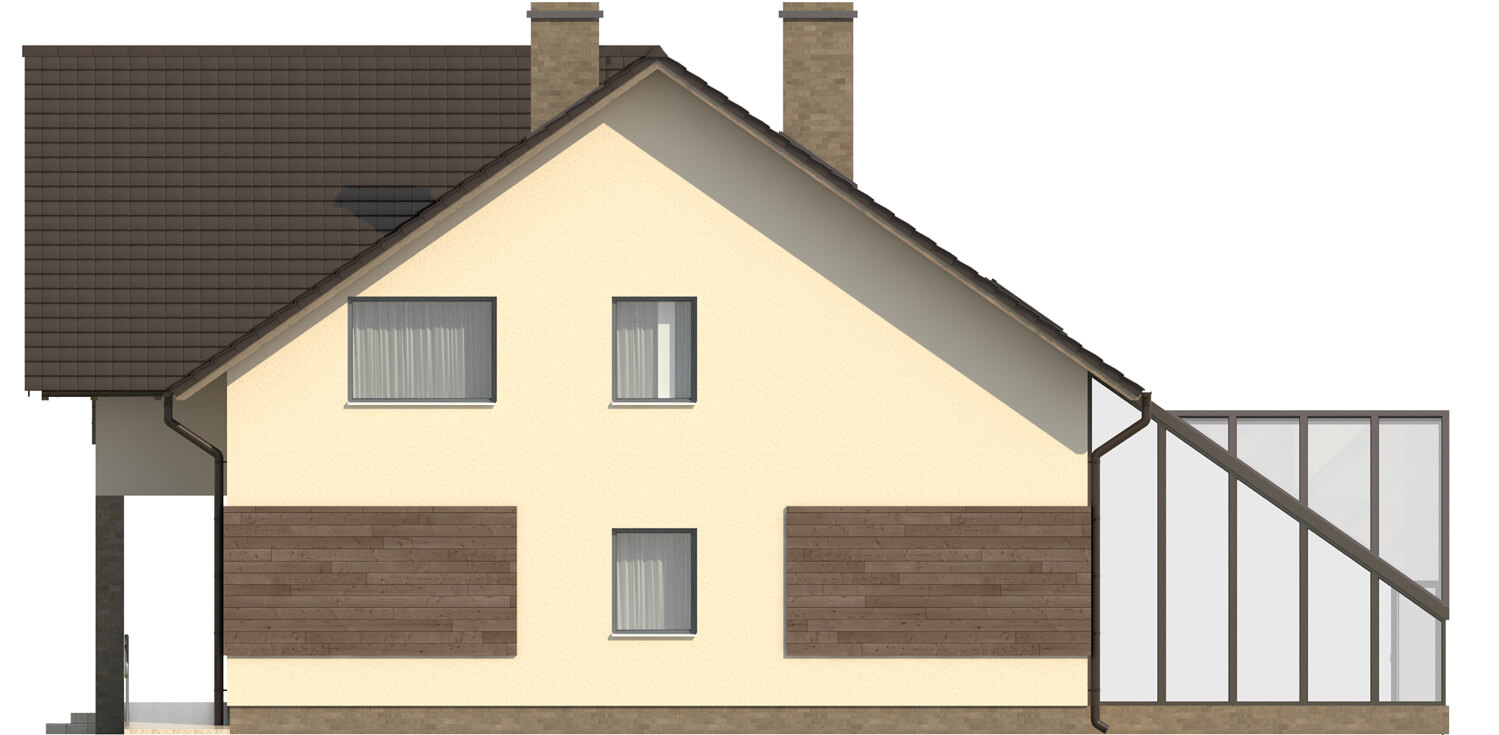

elewacja boczna

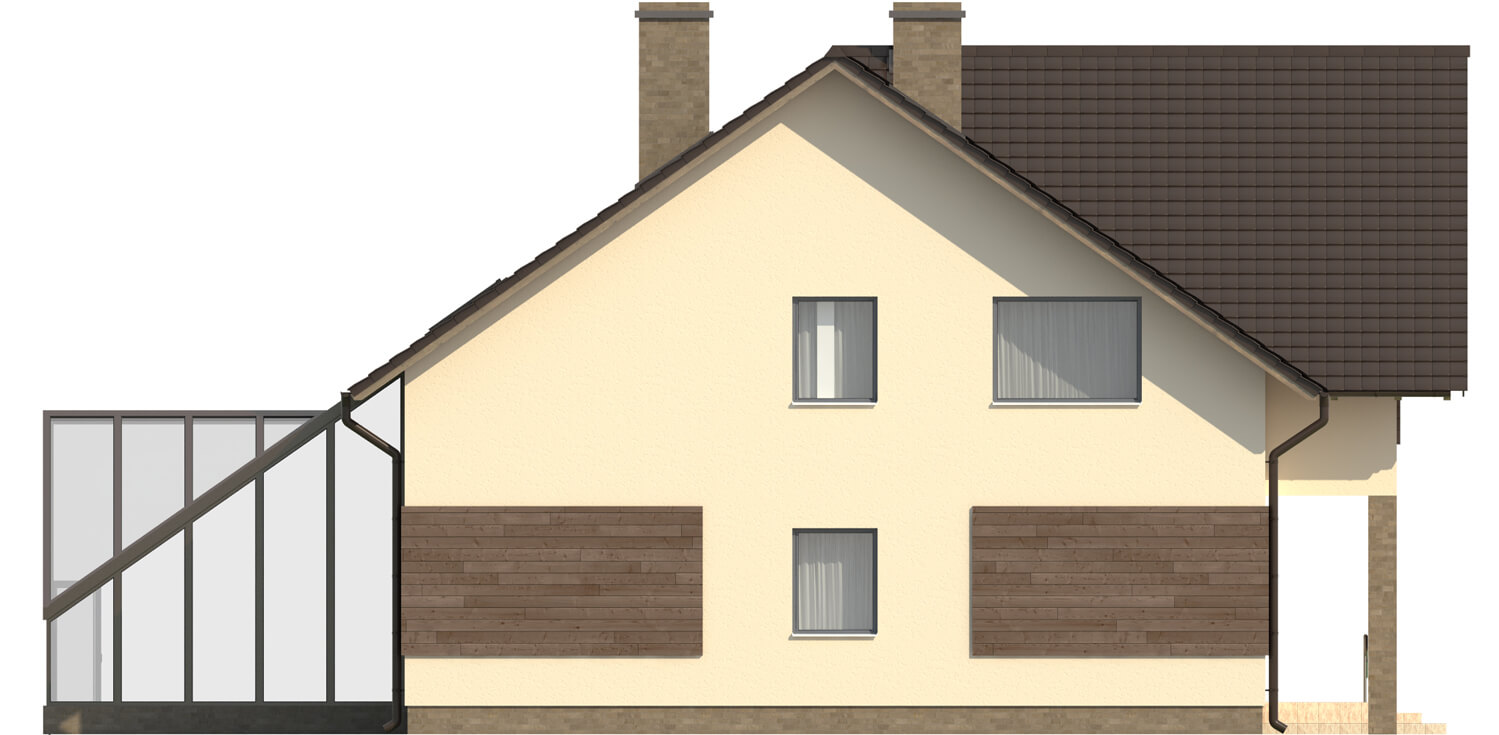

elewacja boczna

Rzut parteru



Parter:
1. Wiatrołap 14,72 m2
2. Recepcja 4,88 m2
3. Klatka schodowa 3,55 m2
4. Korytarz 10,70 m2
5. Pokój 13,09 m2
6. Łazienka 3,13 m2
7. Pokój 13,82 m2
8. Łazienka 3,13 m2
9. Pokój 17,40 m2
10. Łazienka 4,40 m2
11. Pokój socjalny 7,01 m2
12. WC 5,10 m2
13. Korytarz 16,87 m2
14. Kotłownia 9,42 m2
15. Pokój 17,40 m2
16. Aneks kuchenny 6,08 m2
17. Łazienka 5,37 m2
18. Pokój 13,82 m2
19. Łazienka 3,13 m2
20. Pokój 13,9 m2
21. Łazienka 3,13 m2
22. Ogród zimowy 47,97 m2



Na parterze zaprojektowaliśmy recepcję oraz pełne zaplecze socjalne dla pracowników hotelu w tym osobne pomieszczenie dla sprzątaczki. Pokoje do wynajęcia to: jeden apartament jednopokojowy i pięć pokoi z łazienkami. Goście będą mogli skorzystać z pięknego ogrodu zimowego jaki zaplanowaliśmy przy tylnym wyjściu.

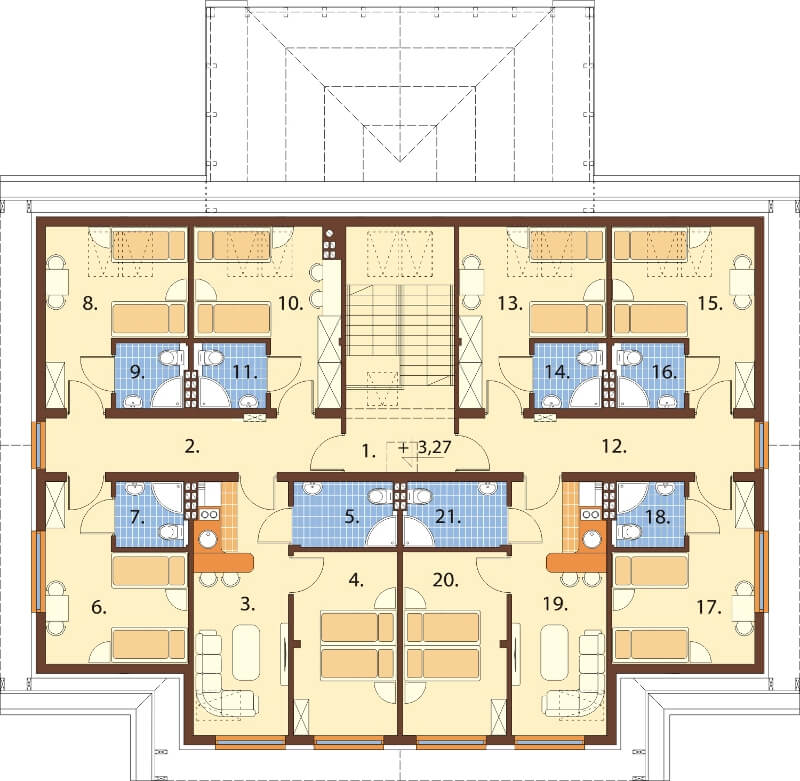

Rzut poddasza



Poddasze
1. Klatka schodowa 13,03 m2
2. Korytarz 10,70 m2
3. Pokój z aneksem kuch.15,27 m2
4. Pokój 12,79 m2
5. Łazienka 4,48 m2
6. Pokój 11,46 m2
7. Łazienka 3,07 m2
8. Pokój 11,46 m2
9. Łazienka 3,07 m2
10. Pokój 11,86 m2
11. Łazienka 3,07 m2
12. Korytarz 10,70 m2
13. Pokój 11,95 m2
14. Łazienka 3,07 m2
15. Pokój 11,46 m2
16. Łazienka 3,07 m2
17. Pokój 11,46 m2
18. Łazienka 3,07 m2
19. Pokój z aneksem kuch.15,27 m2
20. Pokój 12,79 m2
21. Łazienka 4,48 m2



Na poddaszu zaprojektowaliśmy wyłącznie pokoje do wynajęcia. W programie są dwa apartamenty dwupokojowe, które posiadają oprócz łazienek także aneksy kuchenne oraz sześć pokoi z łazienkami.

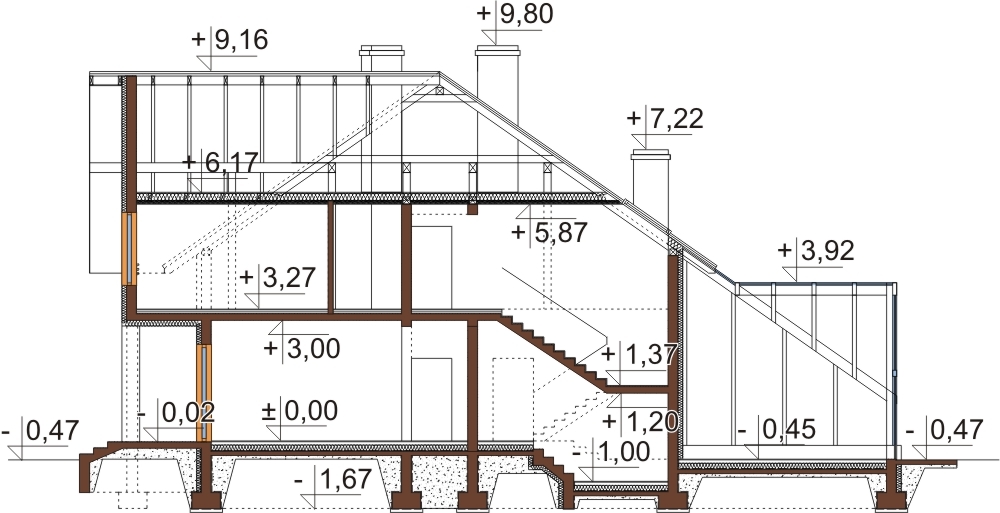

Przekrój



Projekt niewielkiego obiektu noclegowego z poddaszem użytkowym i ogrodem zimowym.

Projekt budynku pełniący funkcję małego motelu K-61 (budynek wyłącznie noclegowy), parterowy z poddaszem użytkowym, bez podpiwniczenia z ogrodem zimowym przy tylnym wyjściu z budynku.
Z powierzchni użytkowej został wyłączony ogród zimowy a zawiera ona powierzchnię komunikacji i pom. technicznych.

Technologia tradycyjna: ściany zewnętrzne - gazobeton 24 cm, styropian 12 cm, tynk zewnętrzny.
Stropy: żelbetowe.
Kąt nachylenia dachu: 35°.
Ogrzewanie: gazowe

Program: 11 pokoi z łazienkami, 2 apartamenty dwupokojowe, 1 apartament jednopokowy, zaplecze socjalne, ogród zimowy.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz, c.w.u)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych i więźby dachowej
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie


W swojej ofercie posiadamy również alternatywną wersję tego projektu z częściowym podpiwniczeniem (kotłownia na paliwo stałe ze składem opału) i bez ogrodu zimowego zobacz tutaj

Powierzchnia zabudowy: 304.40 m²
Powierzchnia użytkowa: 375.82 m²
Kubatura: 2103.00 m³
Szerokość działki: 27.05 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 26
Kąt nachylenia dachu: 35°
Ilość pokoi: 14
Pokój na parterze: Tak
Wysokość budynku: 9,63 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 74,35 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: motele, komercyjne, projekt motelu, projekt budynku usługowego, projekt zajazdu, pensjonat, projekt pensjonatu
Technologia: tradycyjna
Styl: modernistyczny

Architekt: Ewa Ferfecka-Homola, Marek Lizak
