Centrum Biznesu
Kod: LK-55
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
LK-55. Projekt centrum biznesu, projekt budynku biurowego, projekt budynku konferencyjnego, projekt motelu, projekt zajazdu, projekt domu weselnego, projekt restauracji,

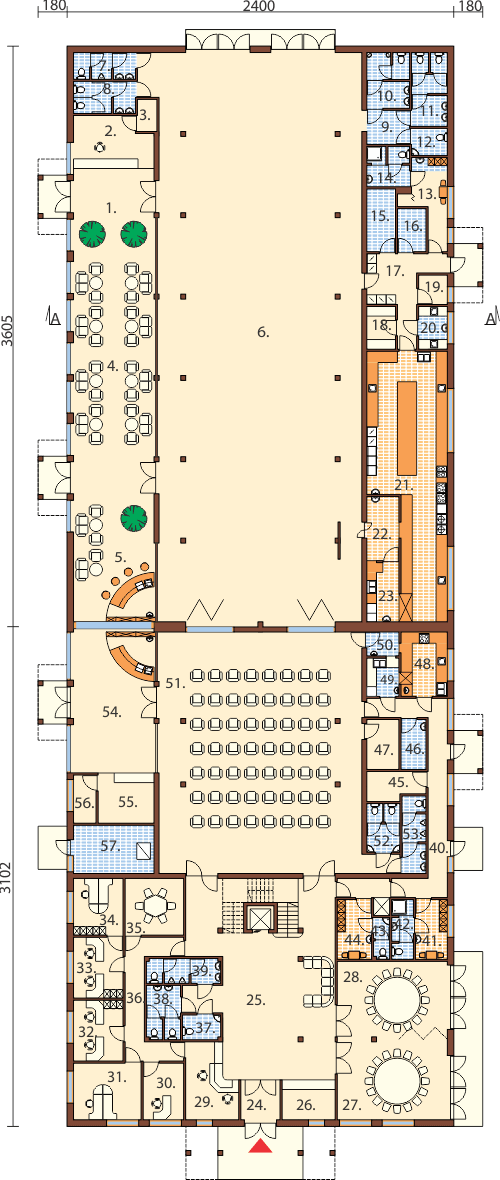

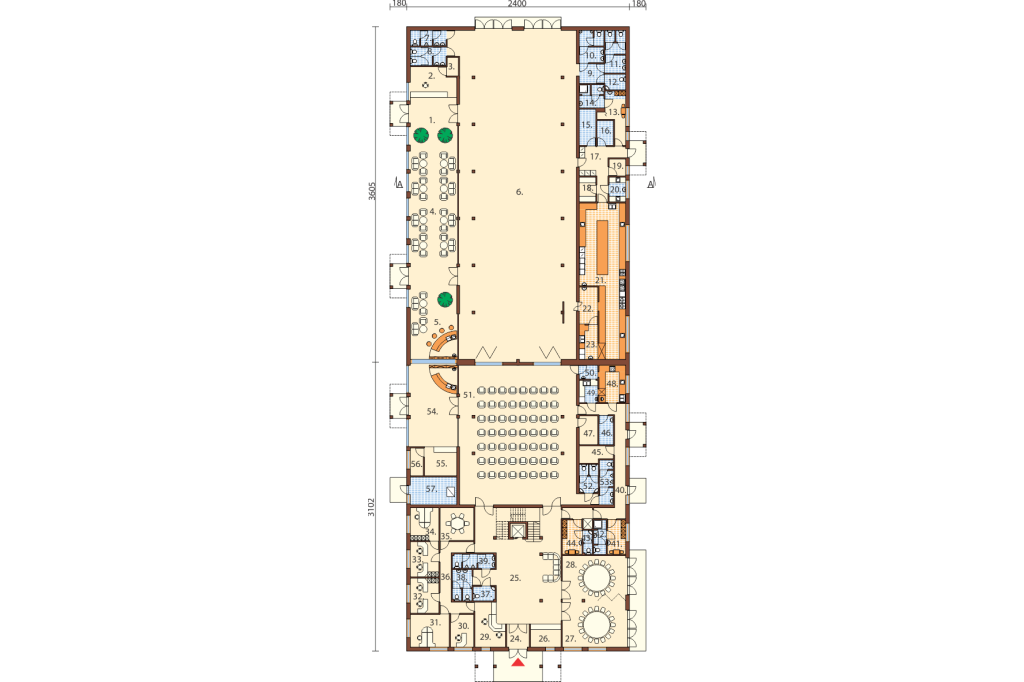

Rzut parteru
Parter: część bankietowa:
1. Hall 15,5 m²
2. Szatnia 15,2 m²
3. Magazyn 2,5 m²
4. Ogród zimowy 74,1 m²
5. Barek kawowy 51,7 m²
6. Sala bankietowa 448,9 m²
7. WC męski + przedsionek 6,2 m²
8. WC damski + przedsionek 7,6 m²
9. Korytarz 5,8 m²
10. WC męski + przedsionek 8,9 m²
11. WC damski + przedsionek 10,0 m²
12. WC dla osób
niepełnosprawnych 3,8 m²
13. Pomieszczenie socjalne
dla kuchni 10,8 m²
14. WC + natrysk 6,5 m²
15. Chłodnia 7,0 m²
16. Chłodnia 4,8 m²
17. Hall 15,4 m²
18. Magazyn 4,7 m²
19. Magazyn 3,3 m²
20. Obieralnia warzyw /
wyparzalnia jaj 4,7 m²
21. Kuchnia 67,3 m²
22. Zmywalnia 8,0 m²
23. Rozdzielnia kelnerska 7,5 m²
24. Wiatrołap 6,1 m²
25. Hall + schody 102,5 m²
26. Szatnia 8,2 m²
27. Sala konferencyjna 33,8 m²
28. Sala konferencyjna 32,8 m²
29. Recepcja 13,6 m²
30. Biuro 8,9 m²
31. Biuro 14,8 m²
32. Biuro 11,7 m²
33. Biuro 11,7 m²
34. Biuro 10,9 m²
35. Salka konferencyjna 12,9 m²
36. Korytarz 15,1 m²
37. WC dla osób
niepełnosprawnych 3,7 m²
38. WC damski + przedsionek 7,0 m²
39. WC męski + przedsionek 6,9 m²
40. Korytarz 27,3 m²
41. Pomieszczenie socjalne 7,4 m²
42. WC 4,9 m²
43. WC 2,5 m²
44. Pomieszczenie socjalne 7,9 m²
45. Magazyn 6,1 m²
46. Magazyn 4,8 m²
47. Magazyn 6,2 m²
48. Kuchnia 11,5 m²
49. Zmywalnia 4,8 m²
50. Rozdzielnia kelnerska 3,0 m²
51. Sala audio-video 191,8 m²
52. WC damski 6,1 m²
53. WC męski 7,1 m²
54. Ogród zimowy 44,7 m²
55. Szatnia 10,8 m²
56. Magazyn 4,2 m²
57. Kotłownia 15,0 m²
Projekt posiada bardzo rozbudowany program parteru, który można podzielić na dwie części. Od frontu mamy recepcję oraz szatnię oraz główny hall z klatką schodową. Po jego lewej stronie są pomieszczenia biurowe oraz węzeł sanitarny, a po prawej dwie sale konferencyjne i pomieszczenia socjalne. Idąc w głąb hallu przejdziemy do dużej sali audytoryjnej, do której przylega mały ogród zimowy, recepcja i kotłownia. Po prawej stronie jest kuchnia z zapleczem. Drugą część parteru zajmuje duża, wielofunkcyjna sala o powierzchni 448,9 m2, w której można organizować konferencje czy wystawy. Przylega do niej elegancki ogród zimowy z barem kawowym. Kuchnia z zapleczem znajduje się po drugiej stronie sali, zaś na jej końcu jest węzeł sanitarny dla gości.

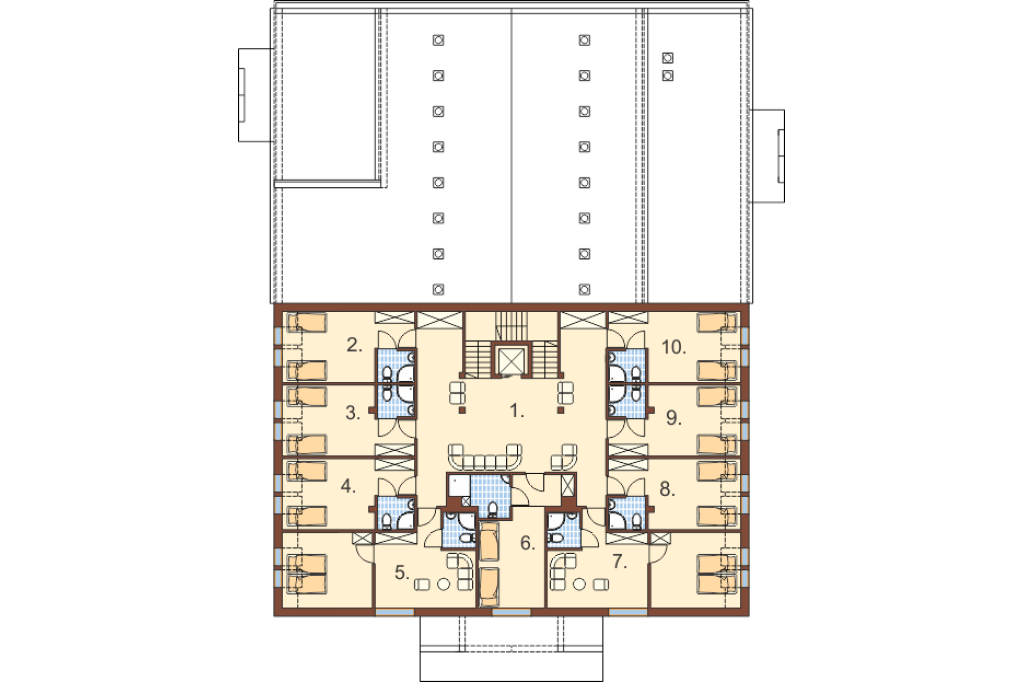

Rzut piętra / antresoli
Poddasze:
część konferencyjno-hotelowa:
1. Hall + schody 72,6 m²
2. Pokój z łazienką 20,8 m²
3. Pokój z łazienką 20,8 m²
4. Pokój z łazienką 20,8 m²
5. 2 pokoje z łazienką 36,9 m²
6. 2 pokoje z łazienką 26,3 m²
7. 2 pokoje z łazienką 36,9 m²
8. Pokój z łazienką 20,8 m²
9. Pokój z łazienką 20,8 m²
10. Pokój z łazienką 20,8 m²
Na poddaszu zaprojektowaliśmy strefę z pokojami dla gości. W programie jest siedem pokoi dwuosobowych z łazienkami, oraz dwa apartamenty.

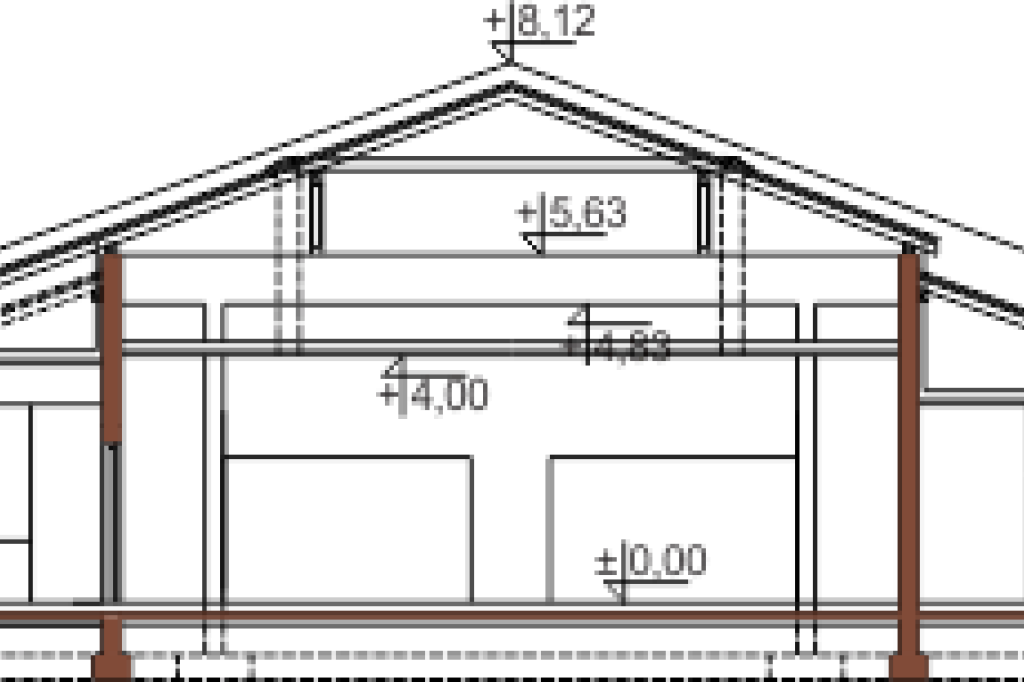

Przekrój

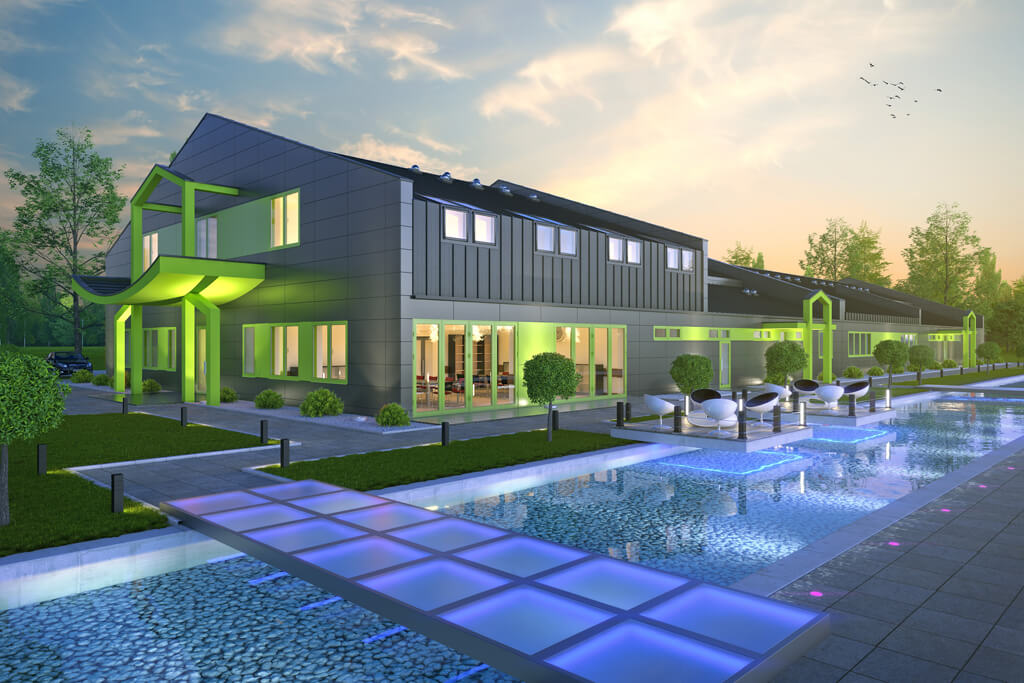

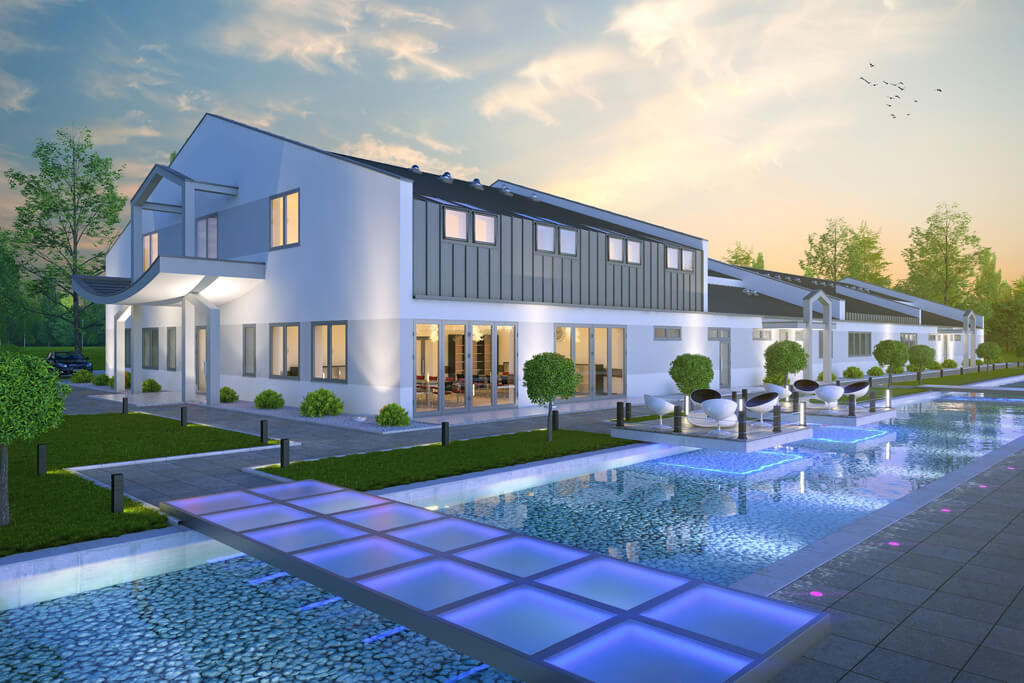

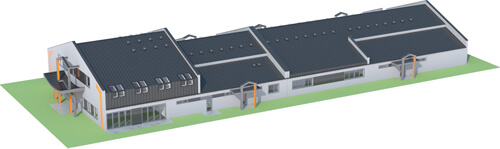

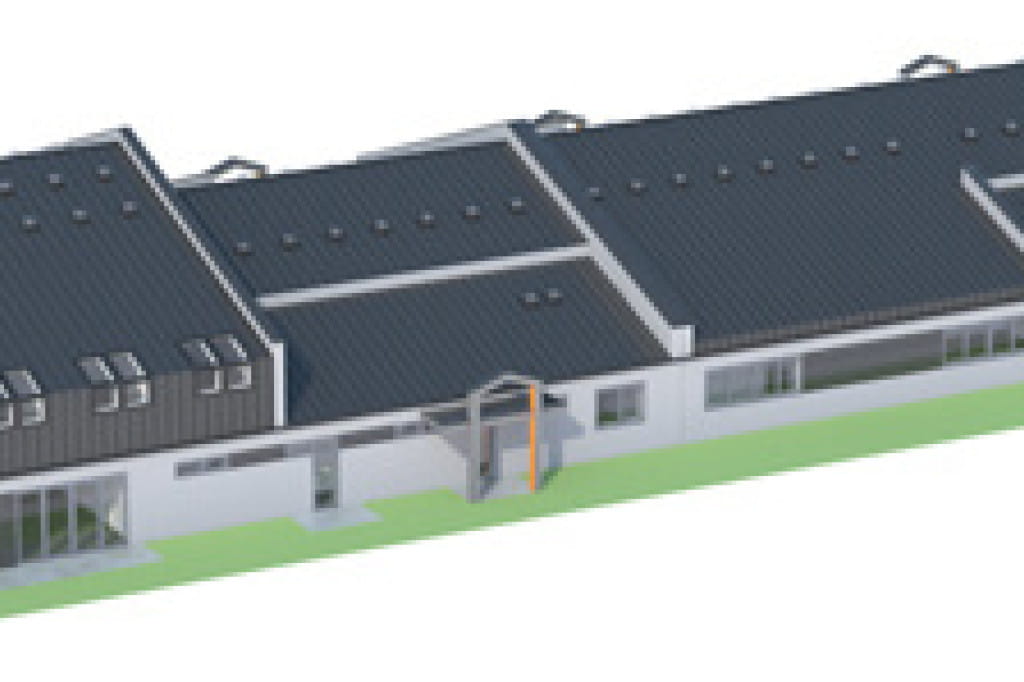

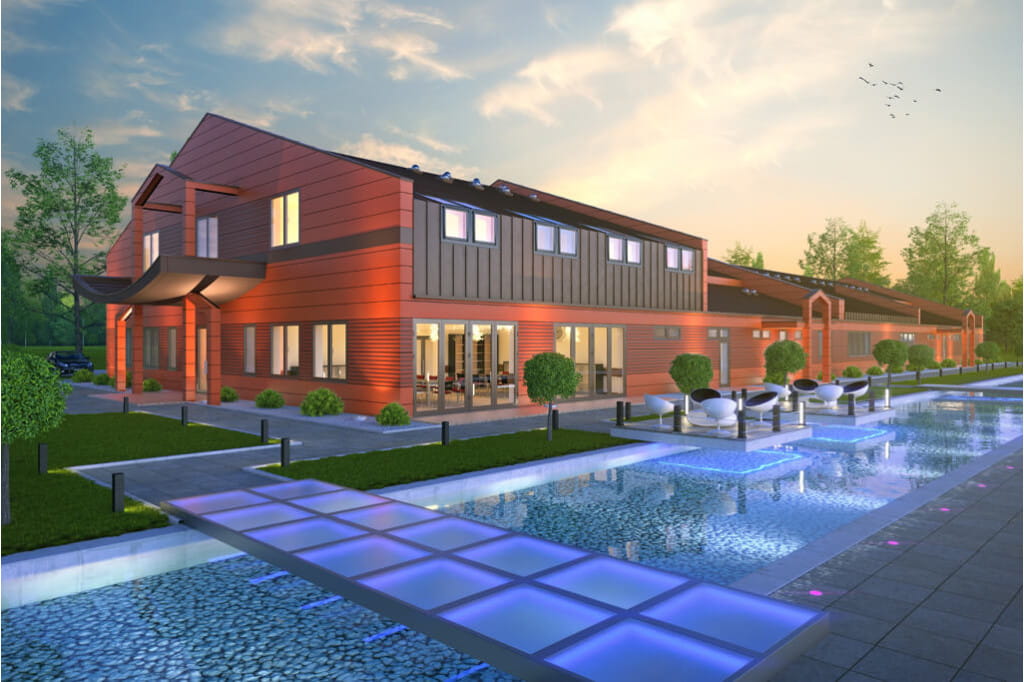

Model 3D
Bryła budynku jest bardzo prosta, przykryliśmy ją dwuspadowym dachem co dodatkowo obniża koszty budowy. Inwestorzy mogą zdecydować, czy realizować od razu cały projekt, czy np. tylko część hotelowo-konferencyjną. Z zewnątrz budynek zwraca uwagę prostymi, ascetycznymi elewacjami z dużą ilością przeszkleń w elewacji bocznej (ogród zimowy). Projekt do realizacji wymaga, by parcela miała minimum 32m.

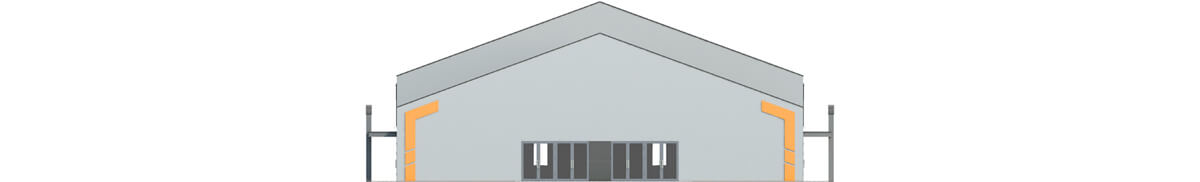

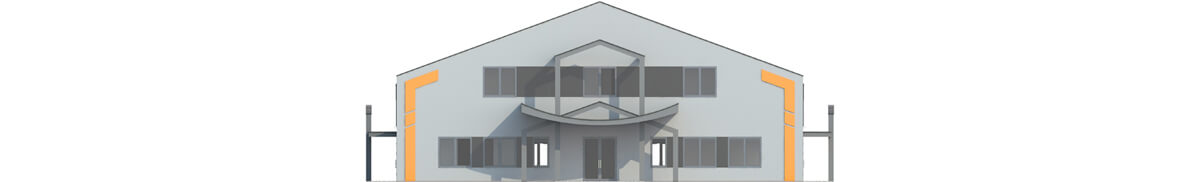

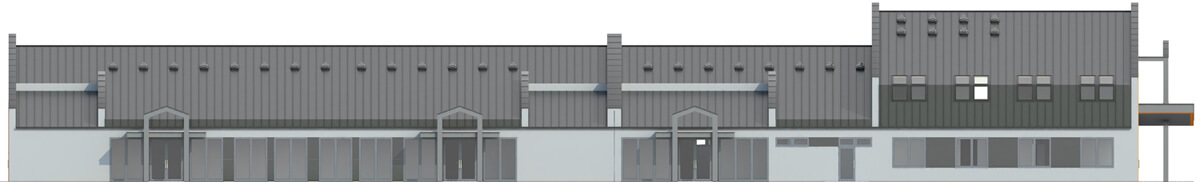

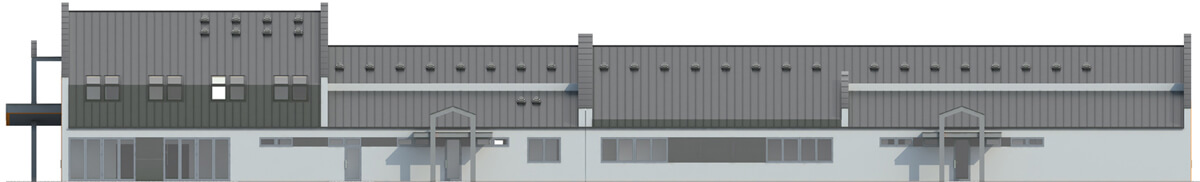

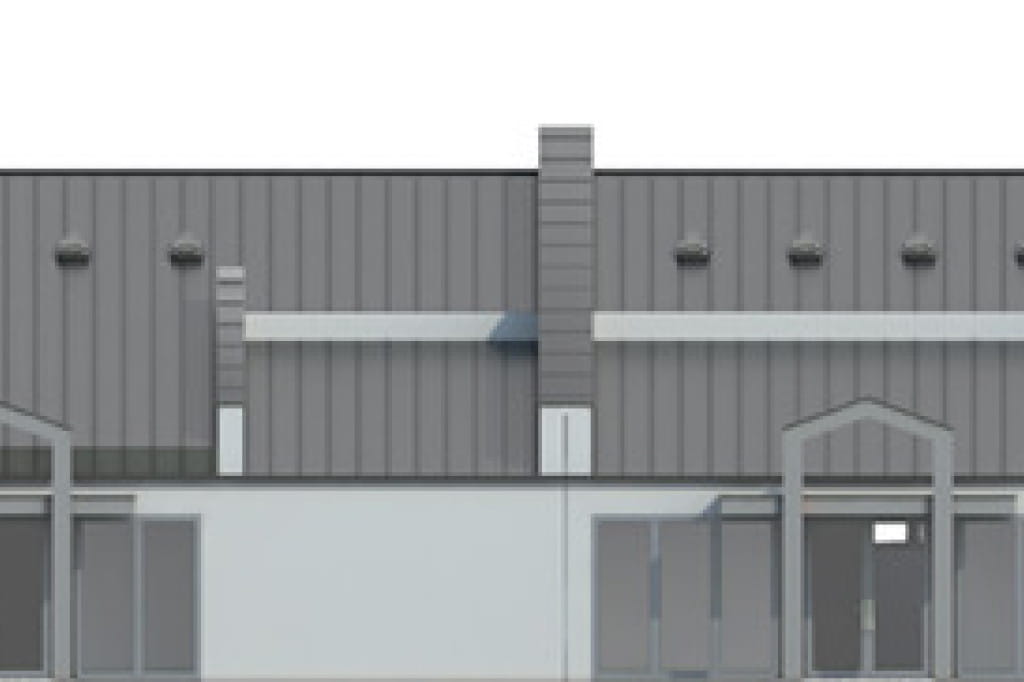

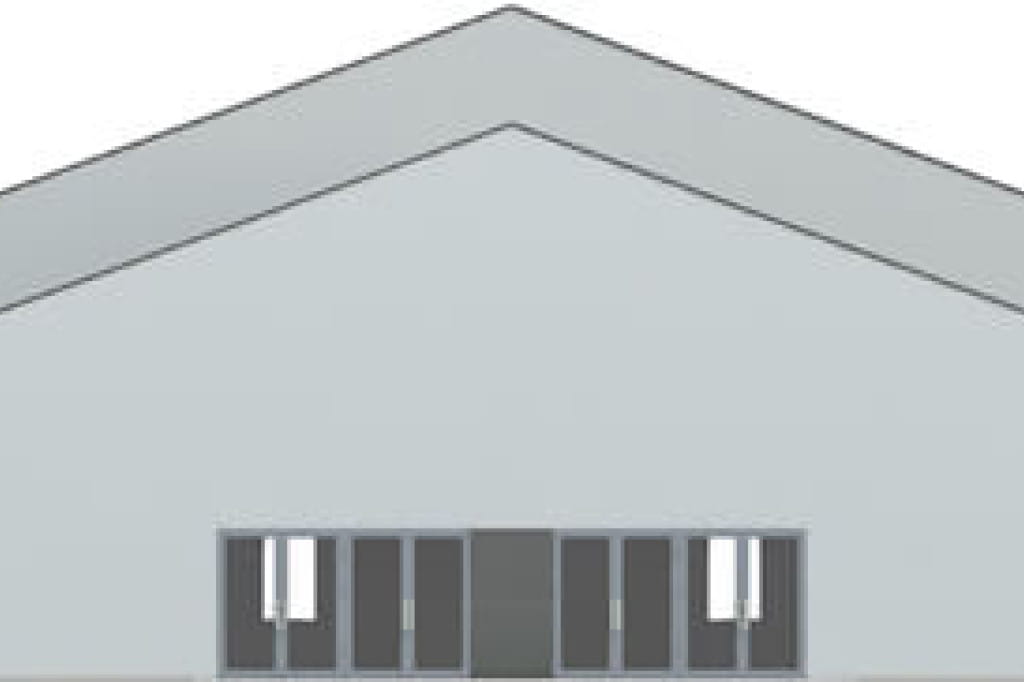

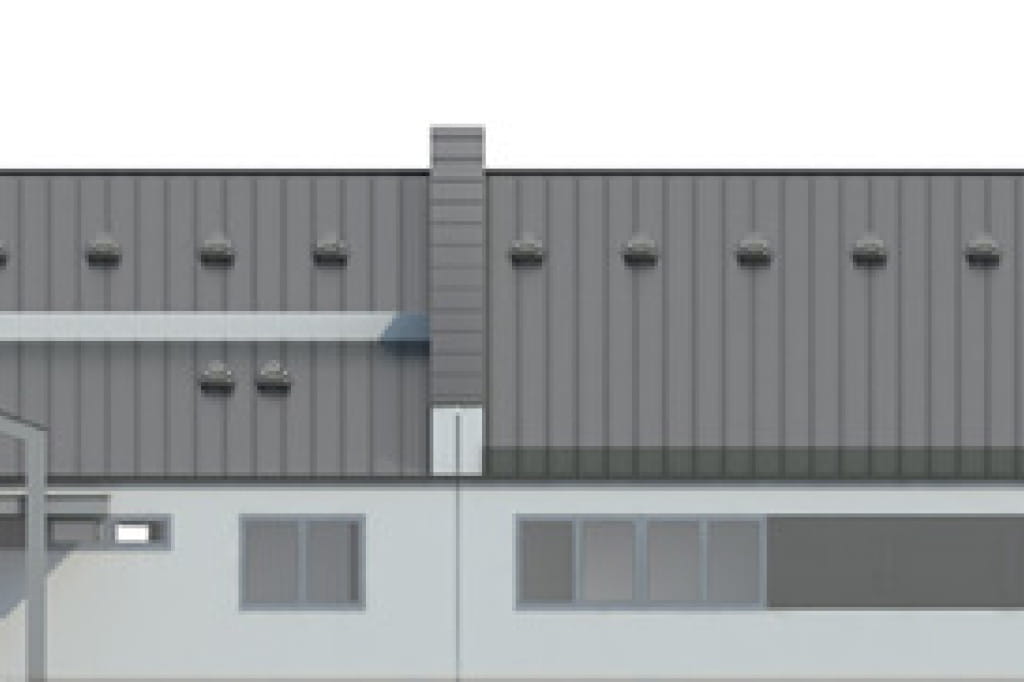

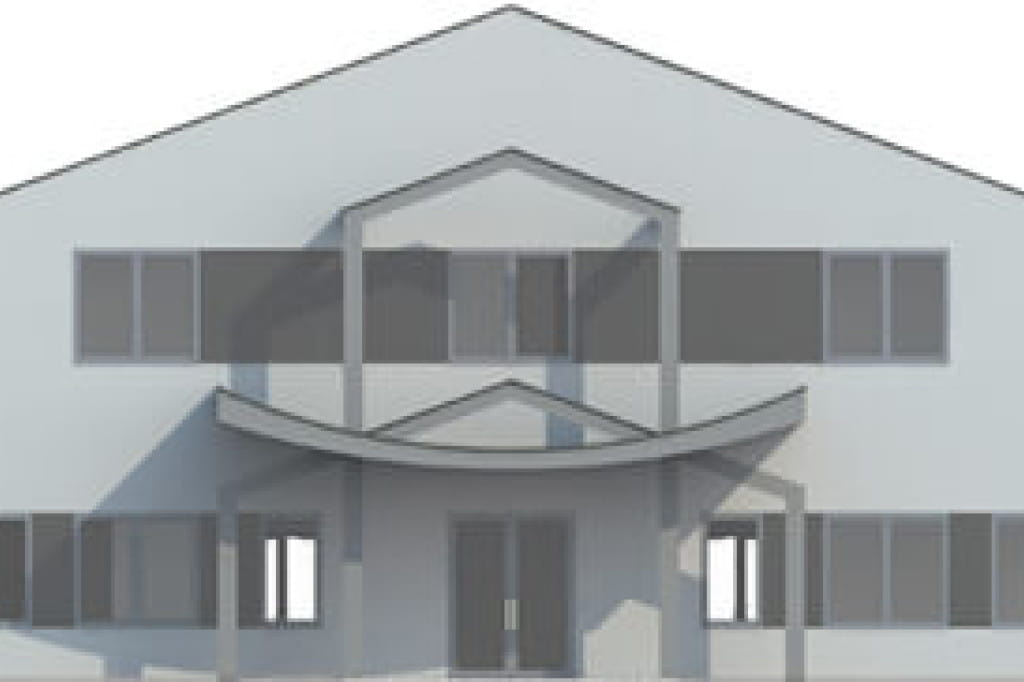

Elewacje
Informacje podstawowe
Projekt centrum biznesu LK-55, parterowy z poddaszem użytkowym, niepodpiwniczony. Budynek może służyć do organizacji konferencji, bankietów lub wesel dla około 450 osób łącznie. Sale mogą pełnić także funkcję wystawienniczą i usługową. Konstrukcja i układ funkcjonalny budynku umożliwia pdoział jego budowy na etapy.
Technologia: ściany zewnętrzne - pustak ceramiczny 25 cm, styropian 15 cm, tynk zewnetrzny.
Stropy: żelbetowy
Kąt nachylenia dachu: 20°.
Pokrycie dachu: blacha dachówkowa
Ogrzewanie: gazowe z kotłowni gazowej.
Wentylacja mechaniczna: nawiewno - wywiewna z rekuperacją w sali bankietowej, audytoryjnej i konferencyjnej, w pomieszczeniach biurowych nawiewno wywiewna w kuchni i na zapleczu kuchennym.
Program: sala bankietowa./konferencyjna dla 300 gości, sala audytoryjna dla 100 osób, 2 sale konferencyjne dla 50 osób, , ogród zimowy, kuchnia z zapleczem kuchennym, zaplecze biurowe, zaplecze socjalne, zaplecze sanitarne, zaplecze magazynowe,
7 pokoi dwuosobowych z łazienkami, 2 apartamenty dwupokojowe dwuosobowe.
ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna, hydranty przeciwpożarowe wewnętrzne)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie ewakuacyjne)
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 0 - 50
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 1000 - 2000
- Kąt nachylenia dachu (°) 15 - 20
- Szerokość działki/krótszy bok (m) 30 - 40
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 0.00
- Powierzchnia użytkowa (m²) 1753.80
- Powierzchnia zabudowy (m²) 1650.00
- Szerokość budynku/krótszy bok (m) 24.00
- Długość budynku/dłuższy bok (m) 67.07
- Wysokość budynku (m) 10.32
- Szerokość działki/krótszy bok (m) 32.00
- Kąt nachylenia dachu (°) 20°
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Układ dachu szczytowy
- Kubatura (m³) 12375.00
- Styl modernistyczny
- Liczba kondygnacji 2
- Rodzaj ogrzewania gazowe
- Liczba pomieszczeń 67
- Liczba łazienek (bez WC) 6 - 10
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
