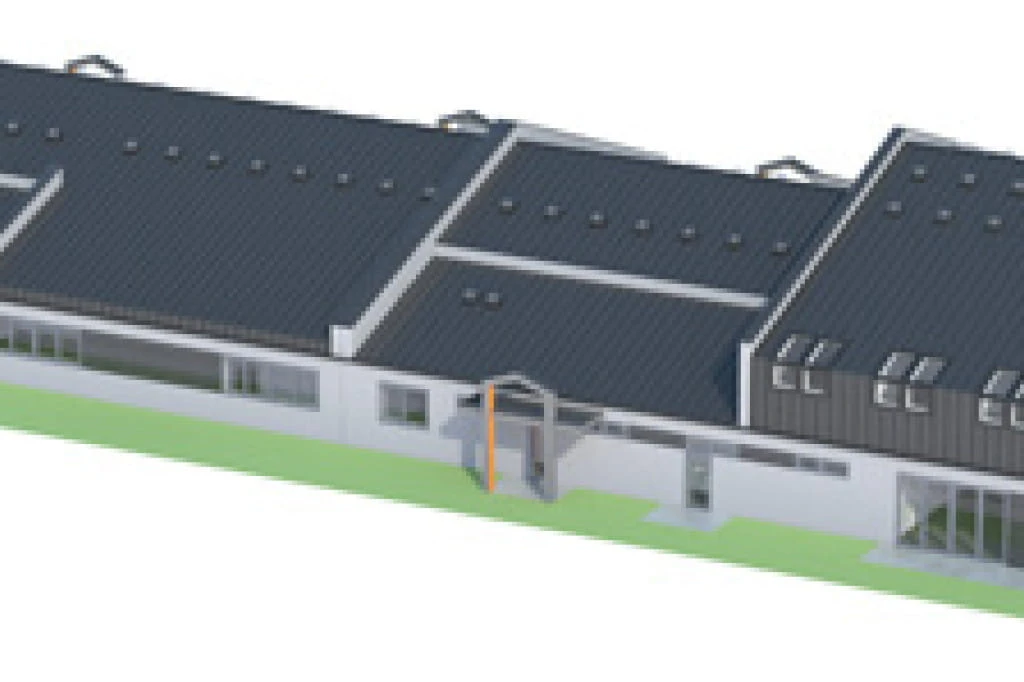

Model

Bryła K-55 jest bardzo prosta, co jest ekonomicznym rozwiązaniem skracającym czas budowy i pozwalającym na realizację całej inwestycji etapami. Budynek przykryty jest dwuspadowym dachem co dodatkowo obniża koszty. W projekcie przewidzieliśmy duże przeszklenia sal konferencyjnych i ogrodu zimowego, które zapewniają bardzo dobre naświetlenie tych pomieszczeń. Z przodu budynku zaprojektowaliśmy poddasze użytkowe z pokojami dla gości. Projekt do realizacji potrzebuje stosunkowo dużej działki. Jego powierzchnia zabudowy wynosi 1650 m2.



Elewacje

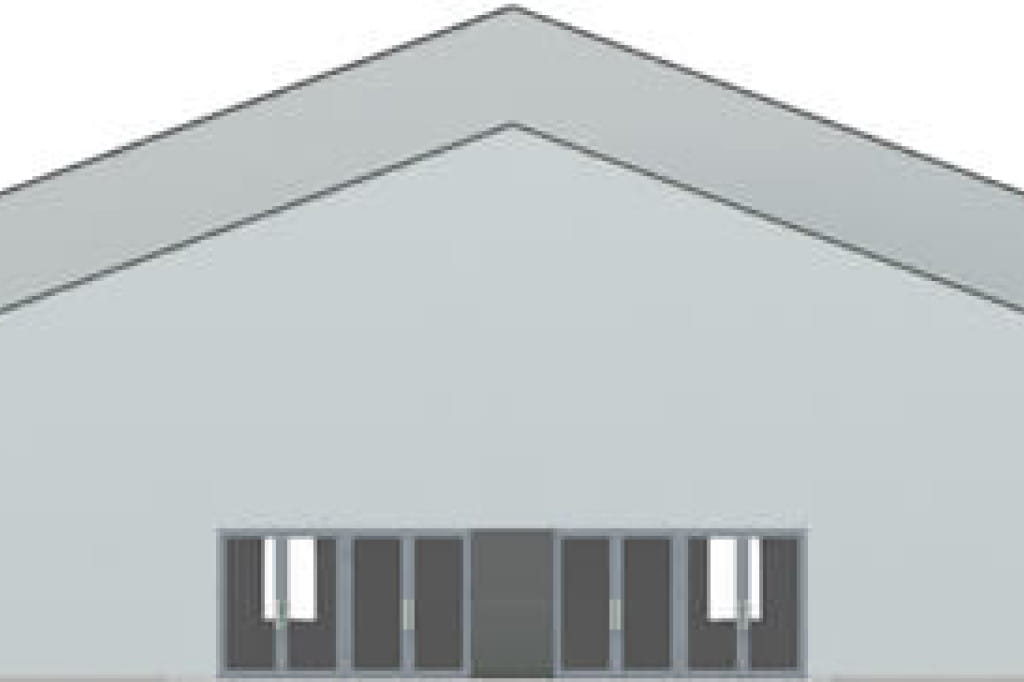

elewacja ogrodowa

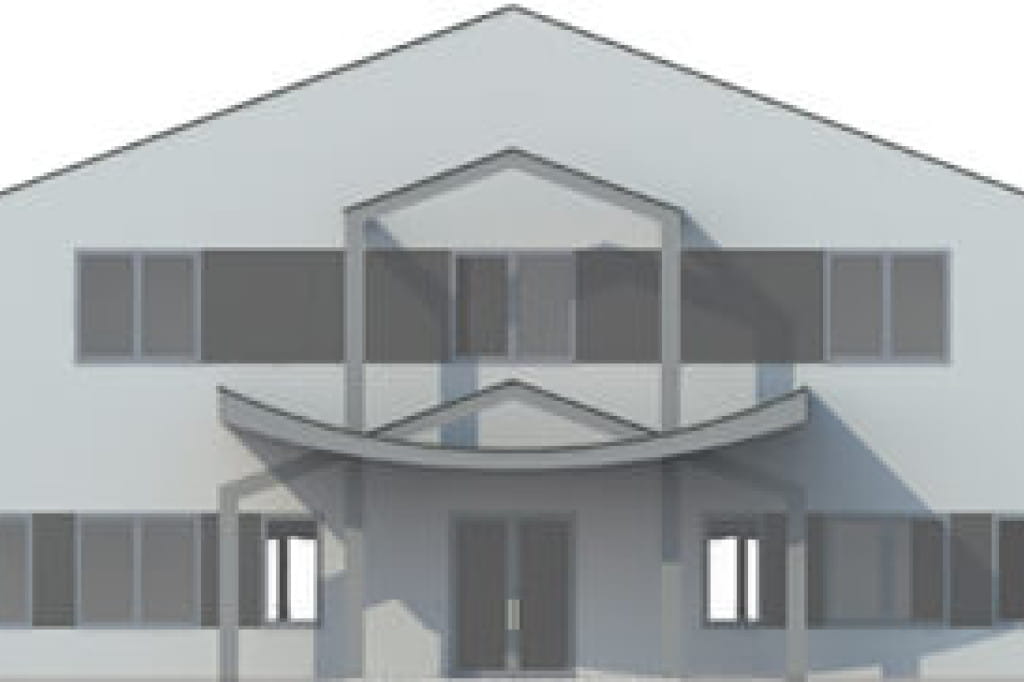

elewacja frontowa

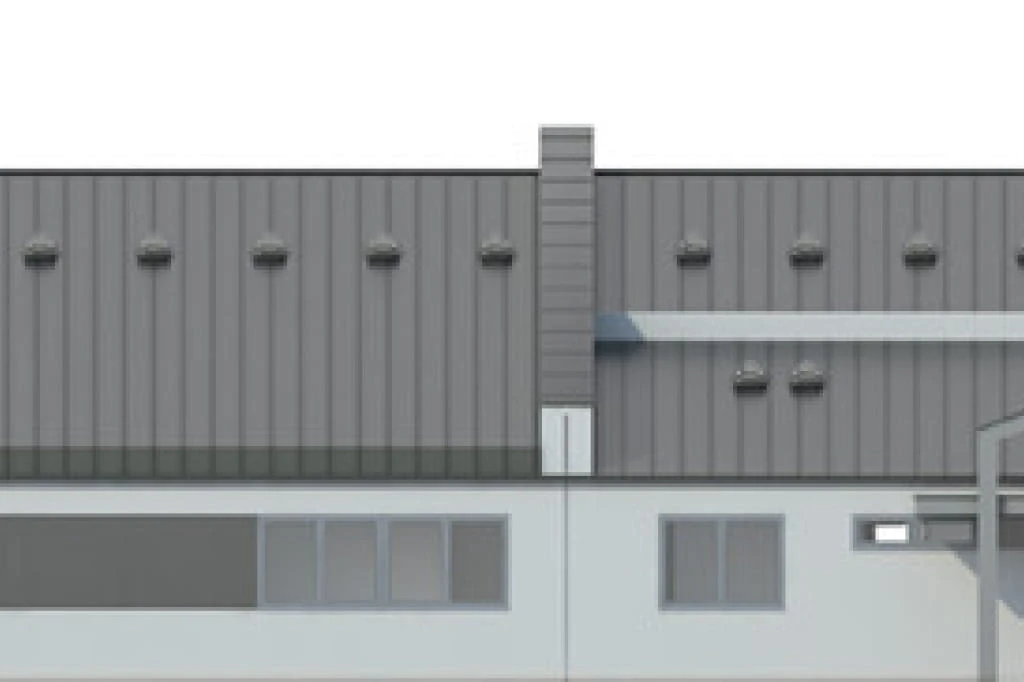

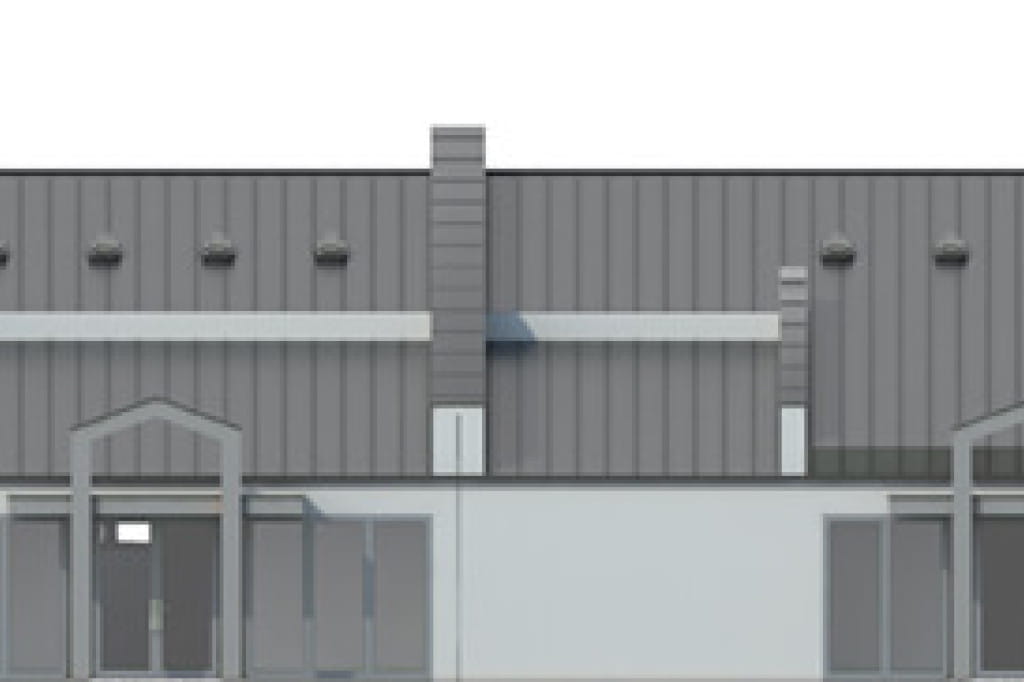

elewacja boczna
elewacja boczna

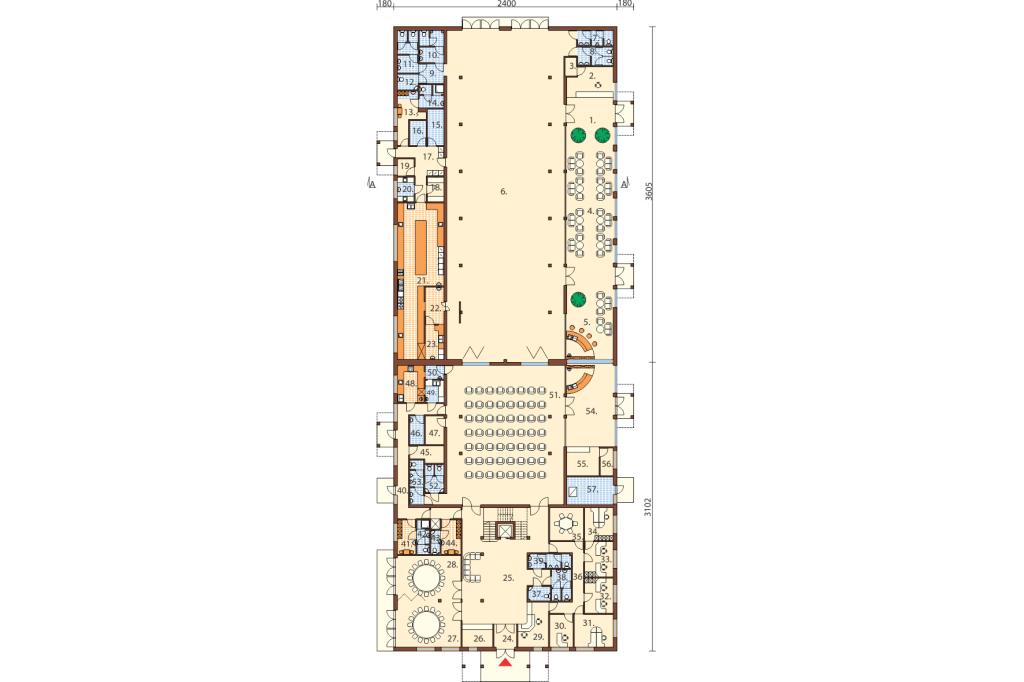

Rzut parteru

Parter: część bankietowa:

1. Hall 15,5 m²

2. Szatnia 15,2 m²

3. Magazyn 2,5 m²

4. Ogród zimowy 74,1 m²

5. Barek kawowy 51,7 m²

6. Sala bankietowa 448,9 m²

7. WC męski + przedsionek 6,2 m²

8. WC damski + przedsionek 7,6 m²

9. Korytarz 5,8 m²

10. WC męski + przedsionek 8,9 m²

11. WC damski + przedsionek 10,0 m²

12. WC dla osób

       niepełnosprawnych 3,8 m²

13. Pomieszczenie socjalne

       dla kuchni 10,8 m²

14. WC + natrysk 6,5 m²

15. Chłodnia 7,0 m²

16. Chłodnia 4,8 m²

17. Hall 15,4 m²

18. Magazyn 4,7 m²

19. Magazyn 3,3 m²

20. Obieralnia warzyw /

       wyparzalnia jaj 4,7 m²

21. Kuchnia 67,3 m²

22. Zmywalnia 8,0 m²

23. Rozdzielnia kelnerska 7,5 m²

24. Wiatrołap 6,1 m²

25. Hall + schody 102,5 m²

26. Szatnia 8,2 m²

27. Sala konferencyjna 33,8 m²

28. Sala konferencyjna 32,8 m²

29. Recepcja 13,6 m²

30. Biuro 8,9 m²

31. Biuro 14,8 m²

32. Biuro 11,7 m²

33. Biuro 11,7 m²

34. Biuro 10,9 m²

35. Salka konferencyjna 12,9 m²

36. Korytarz 15,1 m²

37. WC dla osób

       niepełnosprawnych 3,7 m²

38. WC damski + przedsionek 7,0 m²

39. WC męski + przedsionek 6,9 m²

40. Korytarz 27,3 m²

41. Pomieszczenie socjalne 7,4 m²

42. WC 4,9 m²

43. WC 2,5 m²

44. Pomieszczenie socjalne 7,9 m²

45. Magazyn 6,1 m²

46. Magazyn 4,8 m²

47. Magazyn 6,2 m²

48. Kuchnia 11,5 m²

49. Zmywalnia 4,8 m²

50. Rozdzielnia kelnerska 3,0 m²

51. Sala audio-video 191,8 m²

52. WC damski 6,1 m²

53. WC męski 7,1 m²

54. Ogród zimowy 44,7 m²

55. Szatnia 10,8 m²

56. Magazyn 4,2 m²

57. Kotłownia 15,0 m²

Parter jest wielofunkcyjny. Można tu organizować różnorodne imprezy. W programie jest duża sala bankietowa o powierzchni prawie 500m2, która może z powodzeniem pełnić rolę wystawienniczą lub usługową. Przylega do niej bardzo efektowny ogród zimowy z barkiem kawowym, gdzie odwiedzający mogą miło spędzić czas. Do przygotowanie posiłków będzie służyć organizatorom kuchnia z pełnym zapleczem. W drugiej części budynku jest duża sala audytoryjna na 100 osób, oraz dwie sale konferencyjne na 50 osób. Obsługę tych pomieszczeń zapewnia mniejsza kuchnia z zapleczem. Do wykorzystania lub wynajęcia są także pokoje biurowe. Przy głównym wejściu jest szatnia z recepcją.

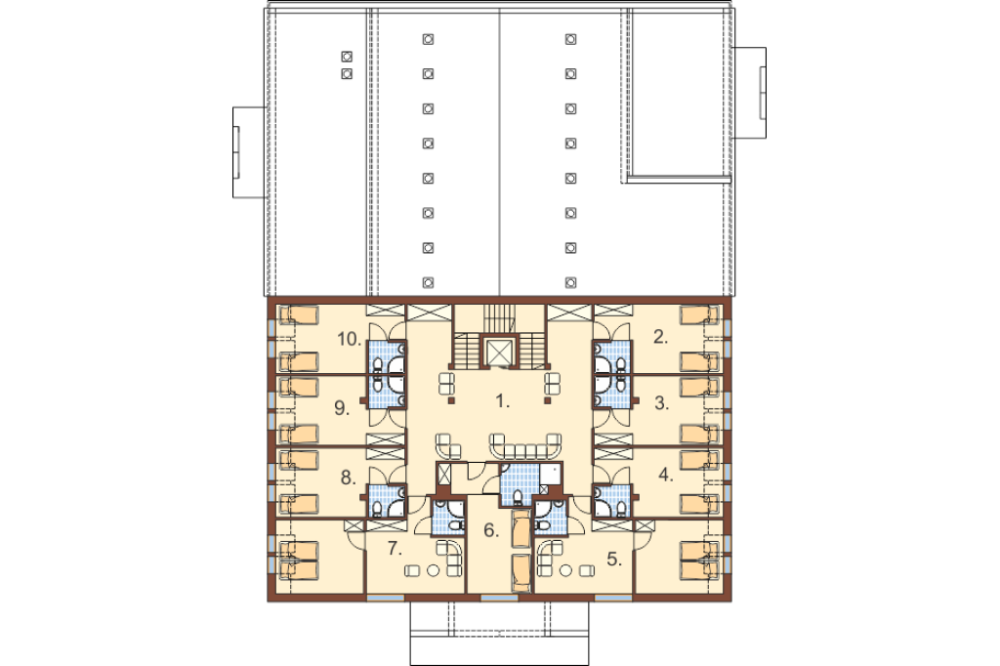

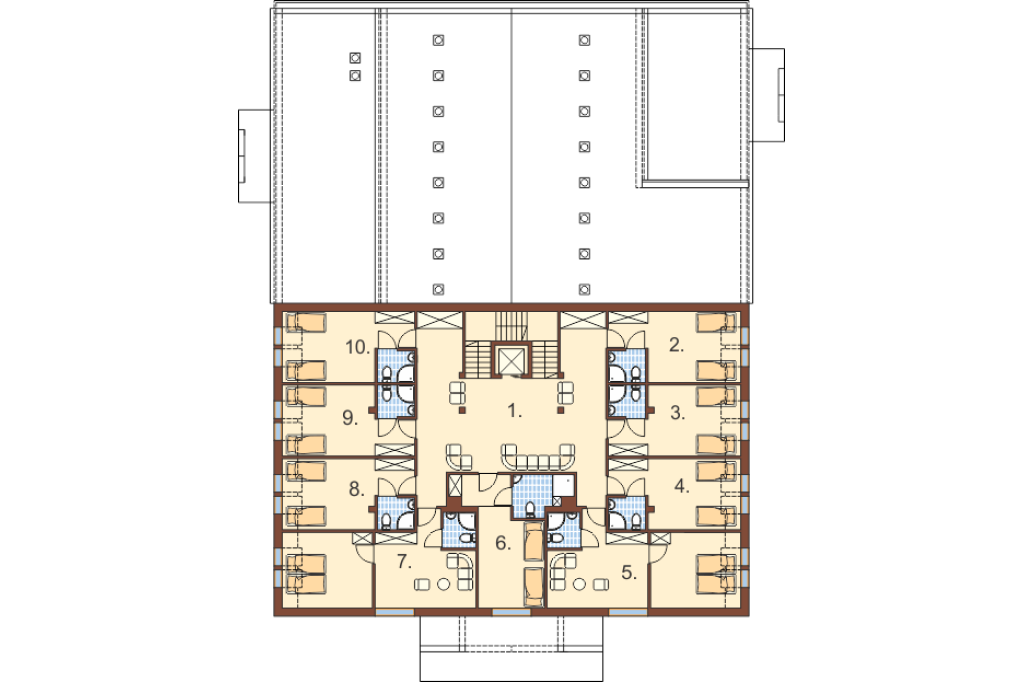

Rzut poddasza

Poddasze:

część konferencyjno-hotelowa:

1. Hall + schody 72,6 m²

2. Pokój z łazienką 20,8 m²

3. Pokój z łazienką 20,8 m²

4. Pokój z łazienką 20,8 m²

5. 2 pokoje z łazienką 36,9 m²

6. 2 pokoje z łazienką 26,3 m²

7. 2 pokoje z łazienką 36,9 m²

8. Pokój z łazienką 20,8 m²

9. Pokój z łazienką 20,8 m²

10. Pokój z łazienką 20,8 m²

Na poddaszu zaprojektowaliśmy część hotelowo-konferencyjną. Do dyspozycji gości jest dziewięć pokoi. Mogą oni korzystać z sześciu pokoi z łazienką oraz trzech pokoi dwuosobowych z łazienkami.

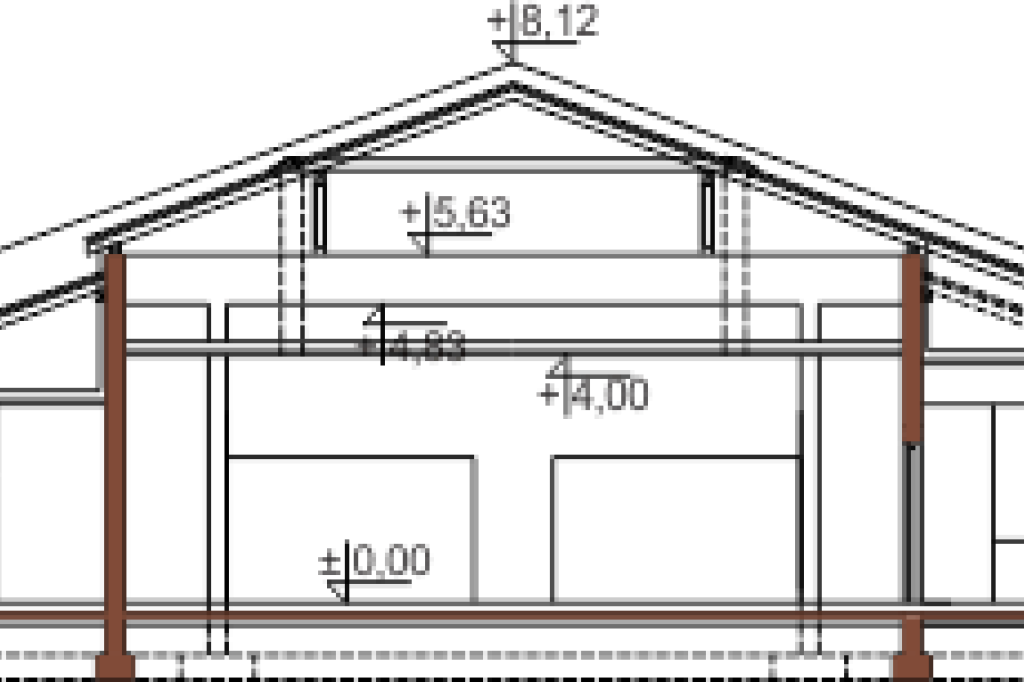

Przekrój

K-55 to projekt dużego obiektu konferencyjno-hotelowego o prostej bryle z dwuspadowym dachem. Jego wielką zaletą jest możliwość realizacji budowy etapami.

Projekt centrum biznesu K-55, parterowy z poddaszem użytkowym, niepodpiwniczony. Budynek może służyć do organizacji konferencji, bankietów lub wesel dla około 450 osób łącznie. Sale mogą pełnić także funkcję wystawienniczą i usługową. Konstrukcja i układ funkcjonalny budynku umożliwia pdoział jego budowy na etapy.

Technologia: ściany zewnętrzne - pustak ceramiczny 25 cm, styropian 15 cm, tynk zewnetrzny.
Stropy: żelbetowy
Kąt nachylenia dachu: 20°.

Pokrycie dachu: blacha dachówkowa
Ogrzewanie: gazowe z kotłowni gazowej.
Wentylacja mechaniczna: nawiewno - wywiewna z rekuperacją w sali bankietowej, audytoryjnej i konferencyjnej, w pomieszczeniach biurowych nawiewno wywiewna w kuchni i na zapleczu kuchennym.


Program: sala bankietowa./konferencyjna dla 300 gości, sala audytoryjna dla 100 osób, 2 sale konferencyjne dla 50 osób, , ogród zimowy, kuchnia z zapleczem kuchennym, zaplecze biurowe, zaplecze socjalne, zaplecze sanitarne, zaplecze magazynowe,
7 pokoi dwuosobowych z łazienkami, 2 apartamenty dwupokojowe dwuosobowe.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna,
hydranty przeciwpożarowe wewnętrzne)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie ewakuacyjne)
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej

- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 1650.00 m²
Powierzchnia użytkowa: 1753.80 m²
Kubatura: 12375.00 m³
Szerokość działki: 32.00 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 67
Kąt nachylenia dachu: 20°
Ilość pokoi: 11
Pokój na parterze: Nie
Wysokość budynku: 10.32 m
Rodzaj ogrzewania: gazowe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: gastronomiczne, motele, komercyjne, projekt motelu, projekt biura, projekt budynku usługowego, projekt domu weselnego, projekt budynku gastronomicznego, biurowce, parterowe z poddaszem użytkowym, projekty budynków biurowych, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego
Technologia: tradycyjna
Styl: modernistyczny

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 28 000PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
