Prezentacja projektu
Opis projektu
K-55. Projekt centrum biznesu, projekt budynku biurowego, projekt budynku konferencyjnego, projekt motelu, projekt zajazdu, projekt restauracji, projekt domu weselnego,

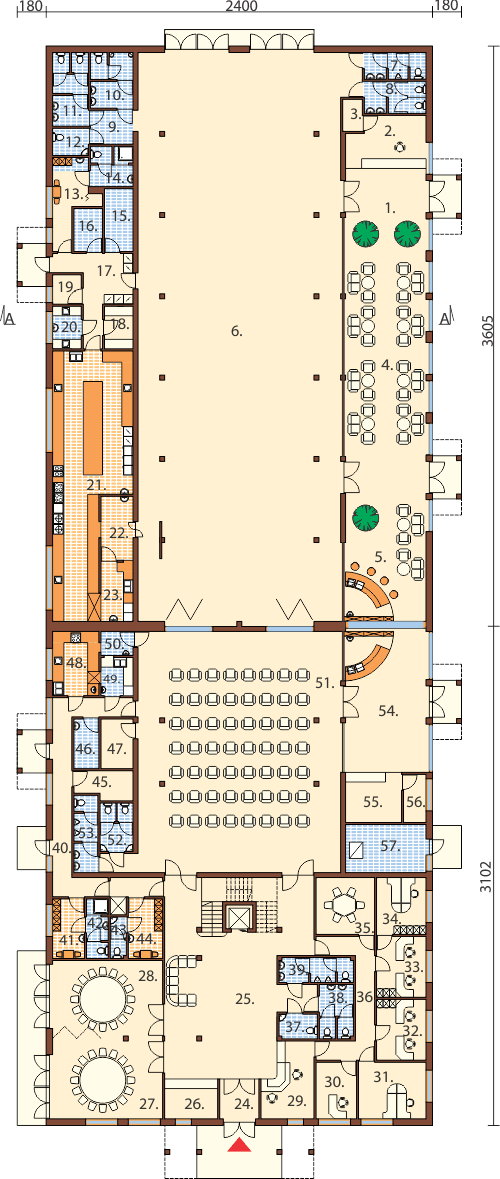

Rzut parteru
Parter: część bankietowa:
1. Hall 15,5 m²
2. Szatnia 15,2 m²
3. Magazyn 2,5 m²
4. Ogród zimowy 74,1 m²
5. Barek kawowy 51,7 m²
6. Sala bankietowa 448,9 m²
7. WC męski + przedsionek 6,2 m²
8. WC damski + przedsionek 7,6 m²
9. Korytarz 5,8 m²
10. WC męski + przedsionek 8,9 m²
11. WC damski + przedsionek 10,0 m²
12. WC dla osób
niepełnosprawnych 3,8 m²
13. Pomieszczenie socjalne
dla kuchni 10,8 m²
14. WC + natrysk 6,5 m²
15. Chłodnia 7,0 m²
16. Chłodnia 4,8 m²
17. Hall 15,4 m²
18. Magazyn 4,7 m²
19. Magazyn 3,3 m²
20. Obieralnia warzyw /
wyparzalnia jaj 4,7 m²
21. Kuchnia 67,3 m²
22. Zmywalnia 8,0 m²
23. Rozdzielnia kelnerska 7,5 m²
24. Wiatrołap 6,1 m²
25. Hall + schody 102,5 m²
26. Szatnia 8,2 m²
27. Sala konferencyjna 33,8 m²
28. Sala konferencyjna 32,8 m²
29. Recepcja 13,6 m²
30. Biuro 8,9 m²
31. Biuro 14,8 m²
32. Biuro 11,7 m²
33. Biuro 11,7 m²
34. Biuro 10,9 m²
35. Salka konferencyjna 12,9 m²
36. Korytarz 15,1 m²
37. WC dla osób
niepełnosprawnych 3,7 m²
38. WC damski + przedsionek 7,0 m²
39. WC męski + przedsionek 6,9 m²
40. Korytarz 27,3 m²
41. Pomieszczenie socjalne 7,4 m²
42. WC 4,9 m²
43. WC 2,5 m²
44. Pomieszczenie socjalne 7,9 m²
45. Magazyn 6,1 m²
46. Magazyn 4,8 m²
47. Magazyn 6,2 m²
48. Kuchnia 11,5 m²
49. Zmywalnia 4,8 m²
50. Rozdzielnia kelnerska 3,0 m²
51. Sala audio-video 191,8 m²
52. WC damski 6,1 m²
53. WC męski 7,1 m²
54. Ogród zimowy 44,7 m²
55. Szatnia 10,8 m²
56. Magazyn 4,2 m²
57. Kotłownia 15,0 m²
Parter jest wielofunkcyjny. Można tu organizować różnorodne imprezy. W programie jest duża sala bankietowa o powierzchni prawie 500m2, która może z powodzeniem pełnić rolę wystawienniczą lub usługową. Przylega do niej bardzo efektowny ogród zimowy z barkiem kawowym, gdzie odwiedzający mogą miło spędzić czas. Do przygotowanie posiłków będzie służyć organizatorom kuchnia z pełnym zapleczem. W drugiej części budynku jest duża sala audytoryjna na 100 osób, oraz dwie sale konferencyjne na 50 osób. Obsługę tych pomieszczeń zapewnia mniejsza kuchnia z zapleczem. Do wykorzystania lub wynajęcia są także pokoje biurowe. Przy głównym wejściu jest szatnia z recepcją.
Rzut piętra / antresoli
Poddasze:
część konferencyjno-hotelowa:
1. Hall + schody 72,6 m²
2. Pokój z łazienką 20,8 m²
3. Pokój z łazienką 20,8 m²
4. Pokój z łazienką 20,8 m²
5. 2 pokoje z łazienką 36,9 m²
6. 2 pokoje z łazienką 26,3 m²
7. 2 pokoje z łazienką 36,9 m²
8. Pokój z łazienką 20,8 m²
9. Pokój z łazienką 20,8 m²
10. Pokój z łazienką 20,8 m²
Na poddaszu zaprojektowaliśmy część hotelowo-konferencyjną. Do dyspozycji gości jest dziewięć pokoi. Mogą oni korzystać z sześciu pokoi z łazienką oraz trzech pokoi dwuosobowych z łazienkami.
Przekrój

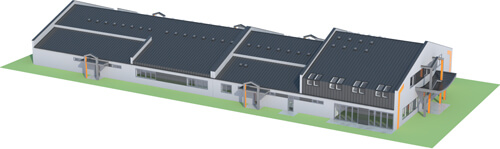

Model 3D
Bryła K-55 jest bardzo prosta, co jest ekonomicznym rozwiązaniem skracającym czas budowy i pozwalającym na realizację całej inwestycji etapami. Budynek przykryty jest dwuspadowym dachem co dodatkowo obniża koszty. W projekcie przewidzieliśmy duże przeszklenia sal konferencyjnych i ogrodu zimowego, które zapewniają bardzo dobre naświetlenie tych pomieszczeń. Z przodu budynku zaprojektowaliśmy poddasze użytkowe z pokojami dla gości. Projekt do realizacji potrzebuje stosunkowo dużej działki. Jego powierzchnia zabudowy wynosi 1650 m2.

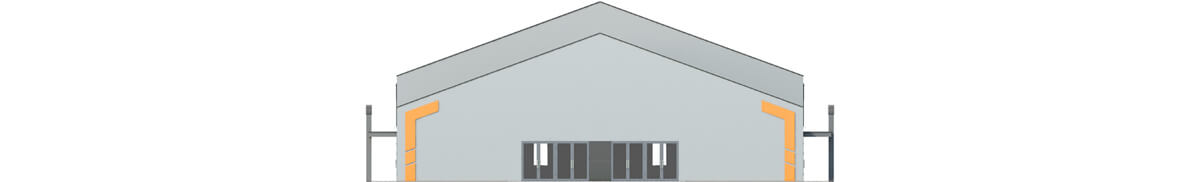

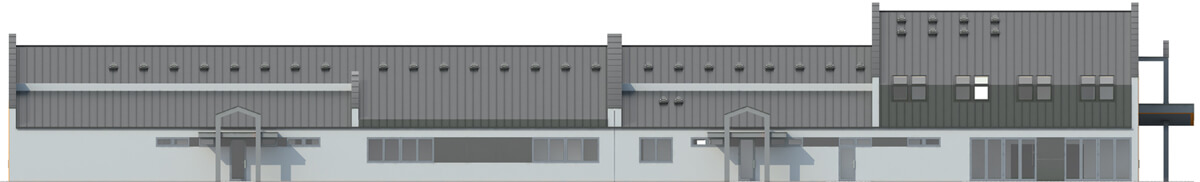

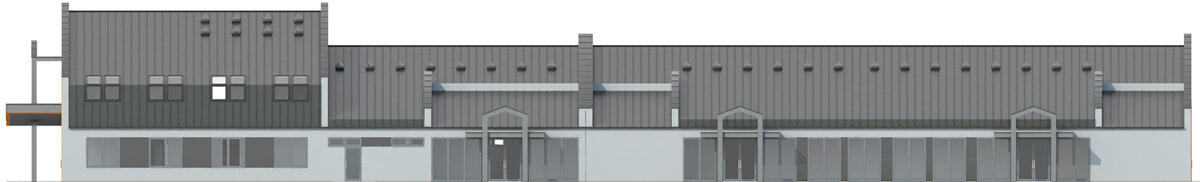

Elewacje
Informacje podstawowe
Projekt centrum biznesu K-55, parterowy z poddaszem użytkowym, niepodpiwniczony. Budynek może służyć do organizacji konferencji, bankietów lub wesel dla około 450 osób łącznie. Sale mogą pełnić także funkcję wystawienniczą i usługową. Konstrukcja i układ funkcjonalny budynku umożliwia pdoział jego budowy na etapy.
Technologia: ściany zewnętrzne - pustak ceramiczny 25 cm, styropian 15 cm, tynk zewnetrzny.
Stropy: żelbetowy
Kąt nachylenia dachu: 20°.
Pokrycie dachu: blacha dachówkowa
Ogrzewanie: gazowe z kotłowni gazowej.
Wentylacja mechaniczna: nawiewno - wywiewna z rekuperacją w sali bankietowej, audytoryjnej i konferencyjnej, w pomieszczeniach biurowych nawiewno wywiewna w kuchni i na zapleczu kuchennym.
Program: sala bankietowa./konferencyjna dla 300 gości, sala audytoryjna dla 100 osób, 2 sale konferencyjne dla 50 osób, , ogród zimowy, kuchnia z zapleczem kuchennym, zaplecze biurowe, zaplecze socjalne, zaplecze sanitarne, zaplecze magazynowe,
7 pokoi dwuosobowych z łazienkami, 2 apartamenty dwupokojowe dwuosobowe.
ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna, hydranty przeciwpożarowe wewnętrzne)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie ewakuacyjne)
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 0 - 50
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 1000 - 2000
- Kąt nachylenia dachu (°) 15 - 20
- Szerokość działki/krótszy bok (m) 30 - 40
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 0.00
- Powierzchnia użytkowa (m²) 1753.80
- Powierzchnia zabudowy (m²) 1650.00
- Szerokość budynku/krótszy bok (m) 24.00
- Długość budynku/dłuższy bok (m) 67.07
- Wysokość budynku (m) 10.32
- Szerokość działki/krótszy bok (m) 32.00
- Kąt nachylenia dachu (°) 20°
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Układ dachu szczytowy
- Kubatura (m³) 12375.00
- Styl modernistyczny
- Liczba kondygnacji 2
- Rodzaj ogrzewania gazowe
- Liczba pomieszczeń 67
- Liczba łazienek (bez WC) 6 - 10
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
