Salon samochodowy
Kod: K-63
 |
Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >> |
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 1443,70 m2. Budynek salonu samochodowego, piętrowy, bez podpiwniczenia
To nowoczesny projekt salonu samochodowego, który doskonale sprawdzi się jako miejsce prezentacji i sprzedaży samochodów osobowych. Dzięki atrakcyjnej, futurystycznej bryle budynek będzie przyciągał wzrok klientów, a duże przeszklenia w elewacji frontowej zapewnią odpowiednią ekspozycję samochodów. Projekt ma dużą salę ekspozycyjną na parterze, dzięki której będzie pokazać potencjalnym klientom wiele modeli samochodów. W drugim skrzydle zaprojektowaliśmy salę napraw, dzięki czemu możliwa jest kompleksowa obsługa klienta. Projekt polecamy dilerom samochodowym, którzy szukają projektu na duży nowoczesny salon, z warsztatem samochodowym.

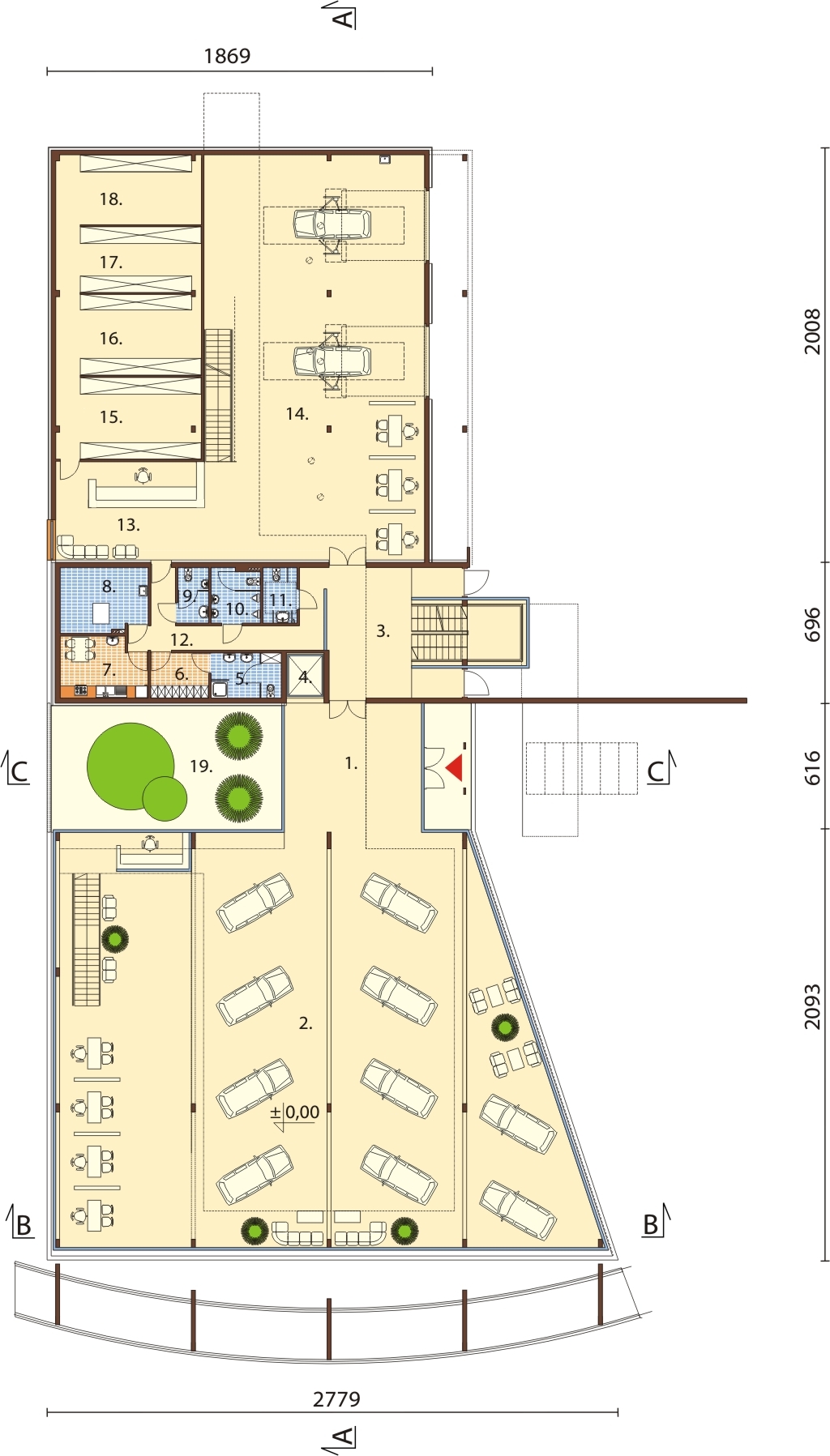

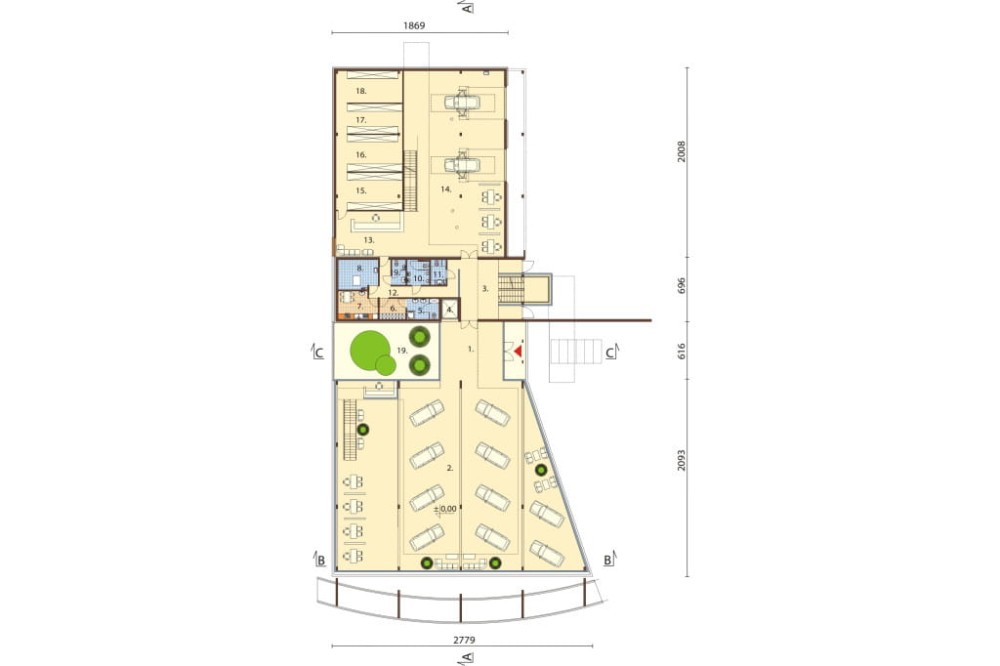

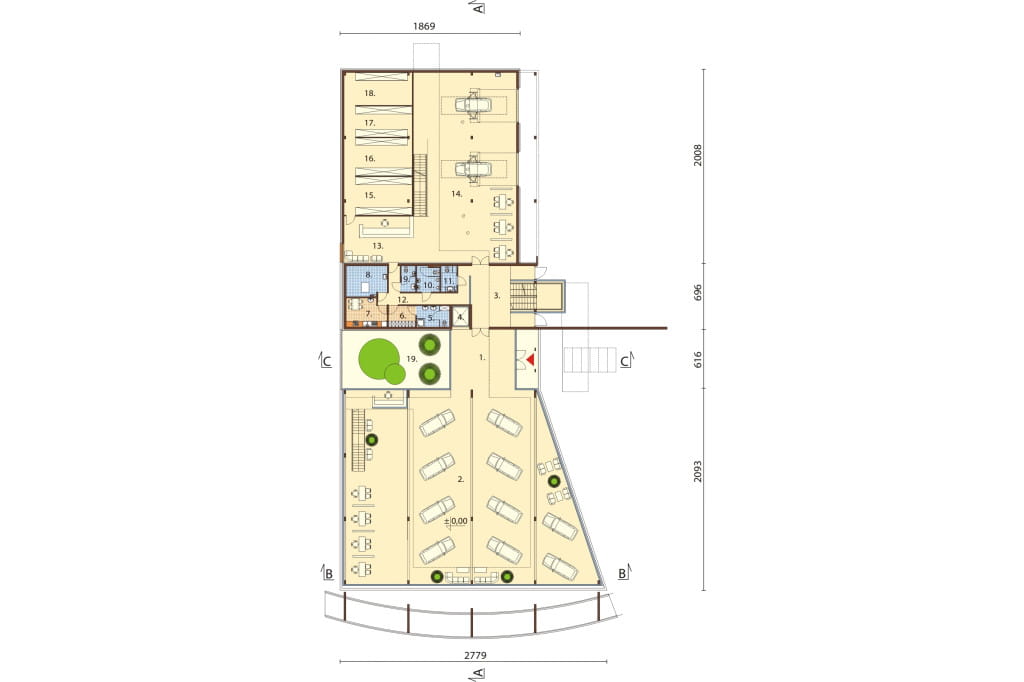

Rzut parteru
1. Hall 42,6 m2
2. Sala ekspozycyjna 476,2 m2
3. Komunikacja 17,2 m2
4. Winda 2,4 m2
5. Umywalnia + WC 4,7 m2
6. Szatnia 5,2 m2
7. Pokój socjalny 9,6 m2
8. Kotłownia 12,8 m2
9. WC personelu 3,6 m2
10. WC męski 6,9 m2
11. WC damski / osób niepeł. 4,7 m2
12. Korytarz 12,9 m2
13. Recepcja serwisu 29,8 m2
14. Hala napraw / serwis 189,6 m2
15. Magazyn części 23,8 m2
16. Magazyn podzespołów 25,7 m2
17. Magazyn części 22,9 m2
18. Magazyn części 24,8 m2
19. Dziedziniec wewnętrzny 71,8 m2
Parter podzielony jest na trzy części. W centralnej zaprojektowaliśmy główne wejście do budynku, elegancki dziedziniec wewnętrzny, klatkę schodową na piętro oraz zespół pomieszczeń stanowiących zaplecze socjalne dla pracowników, są tu także sanitariaty dla klientów. W lewym skrzydle zaprojektowaliśmy przeszkloną salę ekspozycyjną, która doskonale nadaje się do prezentacji samochodów. Prawe skrzydło przeznaczone jest pod warsztat naprawczy z dwoma stanowiskami oraz magazyn części.

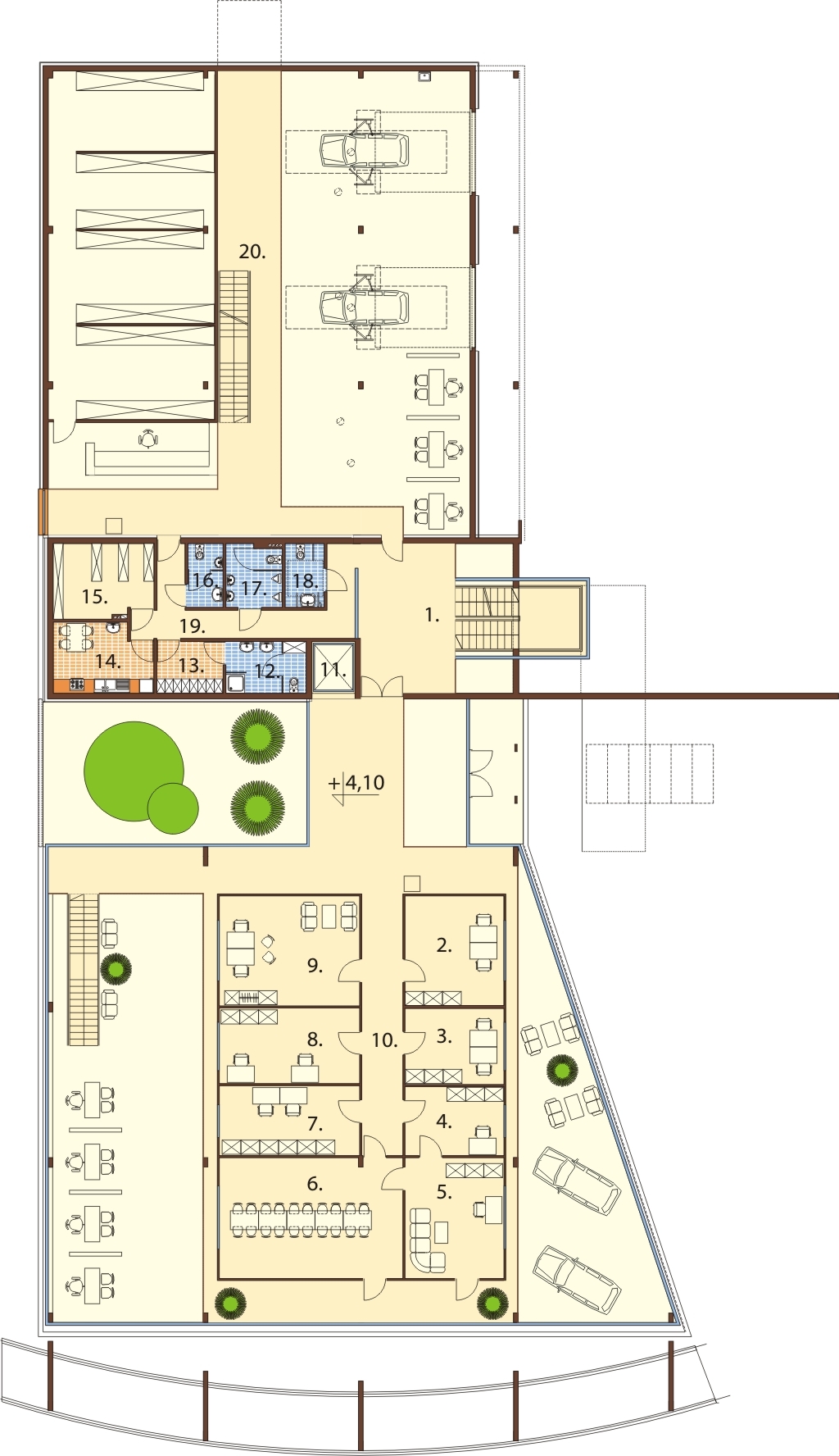

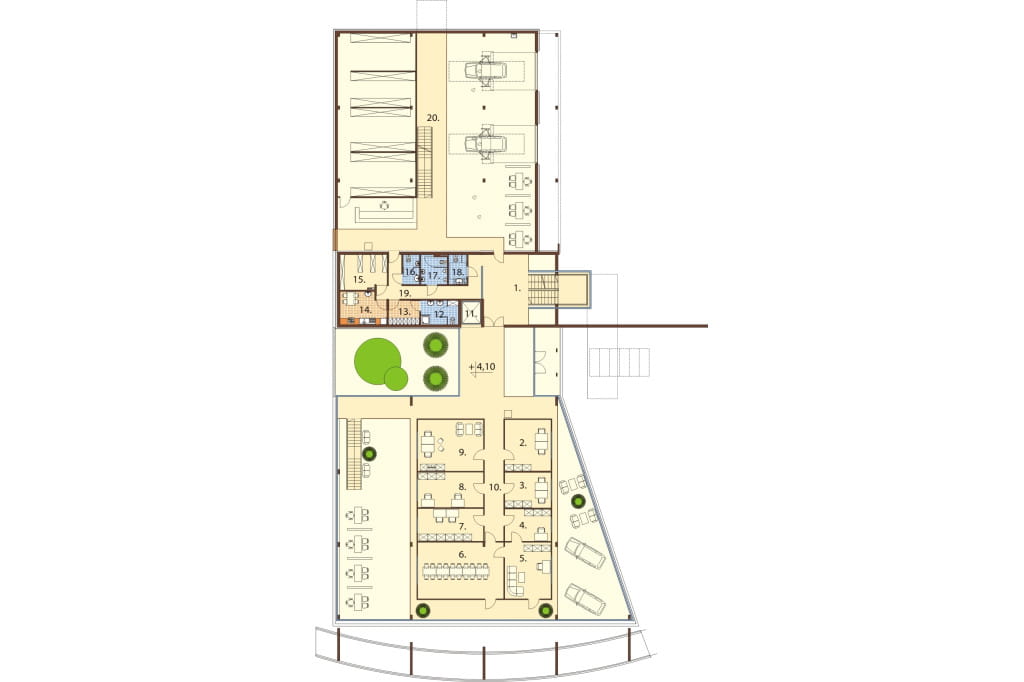

Rzut pierwszego piętra
1. Komunikacja 17,8 m2
2. Pokój biurowy 15,9 m2
3. Pokój biurowy 9,2 m2
4. Sekretariat 7,8 m2
5. Gabinet właściciela 17,2 m2
6. Pokój konferencyjny 35,9 m2
7. Archiwum 10,9 m2
8. Księgowość 11,4 m2
9. Pokój biurowy 18,6 m2
10. Korytarz 32,9 m2
11. Winda 2,4 m2
12. Umywalnia + WC 4,7 m2
13. Szatnia 5,2 m2
14. Pokój socjalny 9,6 m2
15. Serwerownia 12,8 m2
16. WC personelu 3,6 m2
17. WC męski 6,9 m2
18. WC damski / osób niepeł. 4,7 m2
19. Korytarz 12,9 m2
20. Pomost techniczny 28,7 m2
Na pierwszym piętrze urządziliśmy przestrzeń biurową. Jest tu osiem pokoi, w tym jeden większy o powierzchni 35,9 m2, który doskonale nadaje się do urządzenia w nim pokoju konferencyjnego. Na przeciwko klatki schodowej są pomieszczenia socjalne i serwerownia.

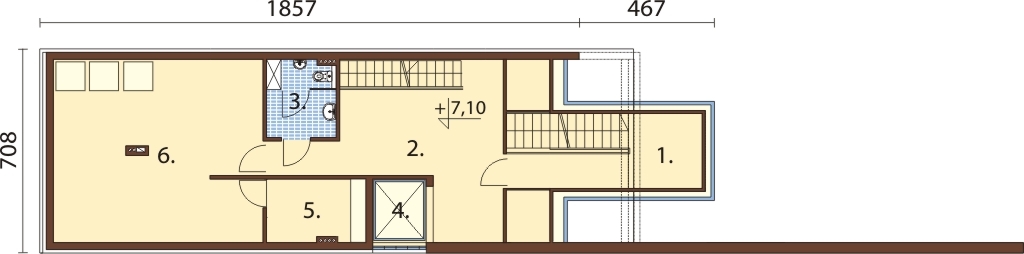

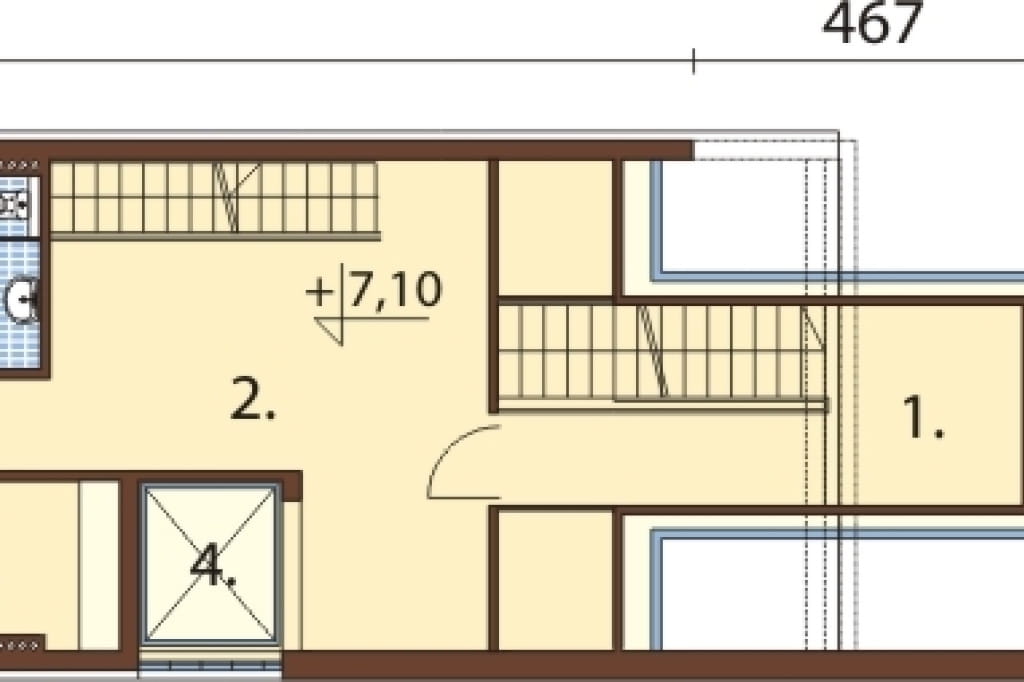

Rzut drugiego piętra
1. Komunikacja 6,5 m2
2. Korytarz / pomieszczenie techniczne 19,4 m2
3. WC personelu technicznego 7,2 m2
4. Winda 2,4 m2
5. Magazyn 5,4 m2
6. Klimatyzatornia / wentylatornia 52,8 m2
Drugie piętro to poziom techniczny. Są tu pomieszczenie przeznaczone między innymi pod klimatyzatornie.

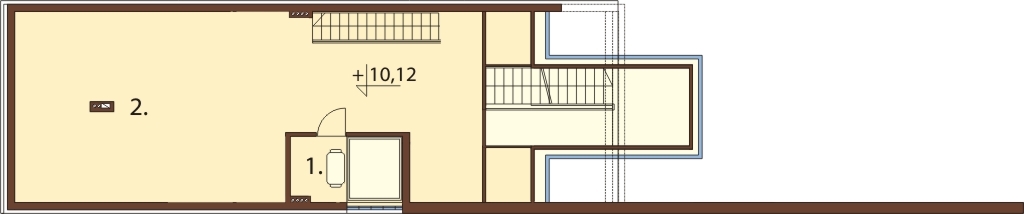

Rzut trzeciego piętra
1. Winda maszynownia 4,5 m2
2. Pomieszczenie techniczne 89,2 m2
Na trzecim piętrze jest jedno duże pomieszczenie techniczne, oraz winda maszynowni.

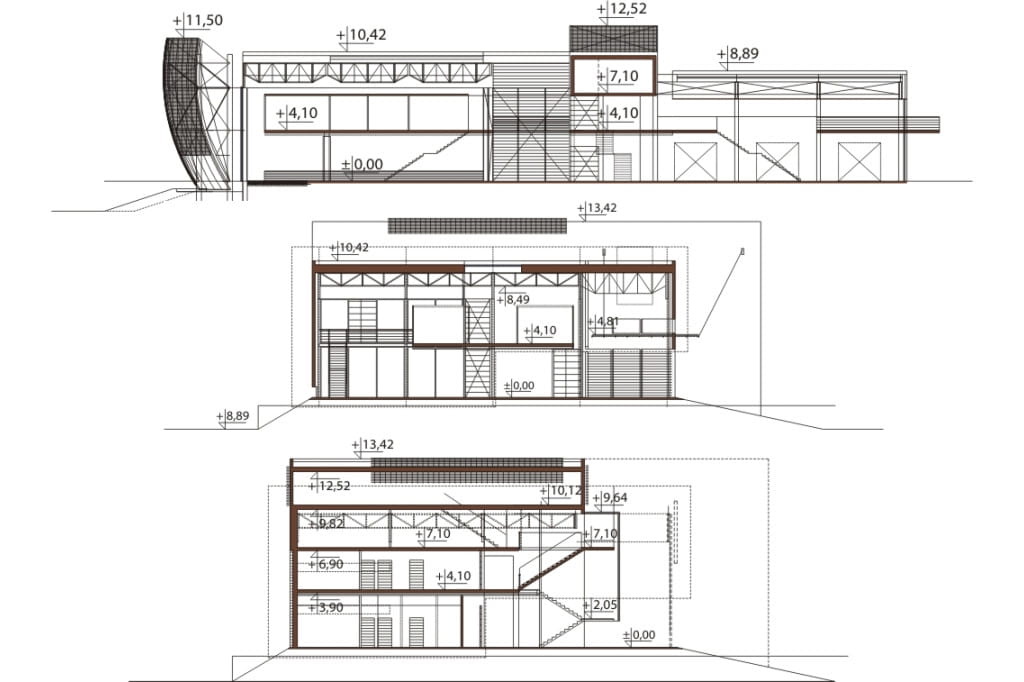

Przekrój
To nowoczesny projekt salonu samochodowego połączonego z warsztatem, który posiada pomieszczenia biurowe na poddaszu.
Informacje podstawowe
Technologia: tradycyjna
Materiały ścian zewnetrznych: pustak Silka 30 cm, styropian 15 cm, tynk zewnętrzny.
Kąt nachylenia dachu: 5%
Stropy: żelbetowe
Ogrzewanie: kotlownia gazowa
Program: sala ekspozycyjna, hala napraw wraz z częścią magazynową, zaplecze socjalne, biurowe, sanitarne, kotłownia.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Anna Tenerowicz
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany w tym projekt konstrukcji więźby dachowej prefabrykowanej
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna, hydranty p.poż.)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne)
- zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna
- zgoda na zmiany w projekcie
Projekt dostępny w terminie ustalonym z biurem.
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 1000 - 2000
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 30 - 40
- Długość działki/dłuższy bok (m) pow. 50
- Wysokość budynku (m) 12 - 15
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 1443.70
- Powierzchnia zabudowy (m²) 1090.80
- Szerokość budynku/krótszy bok (m) 27.79
- Długość budynku/dłuższy bok (m) 54.13
- Wysokość budynku (m) 12.52
- Szerokość działki/krótszy bok (m) 35.79
- Długość działki/dłuższy bok (m) 61.13
- Kąt nachylenia dachu (°) 2.9
- Rodzaj dachu płaski
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Kubatura (m³) 10468.00
- Styl modernistyczny
- Liczba kondygnacji 4
- Rodzaj ogrzewania gazowe
- Liczba pomieszczeń 47
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
