Prezentacja projektu
Opis projektu

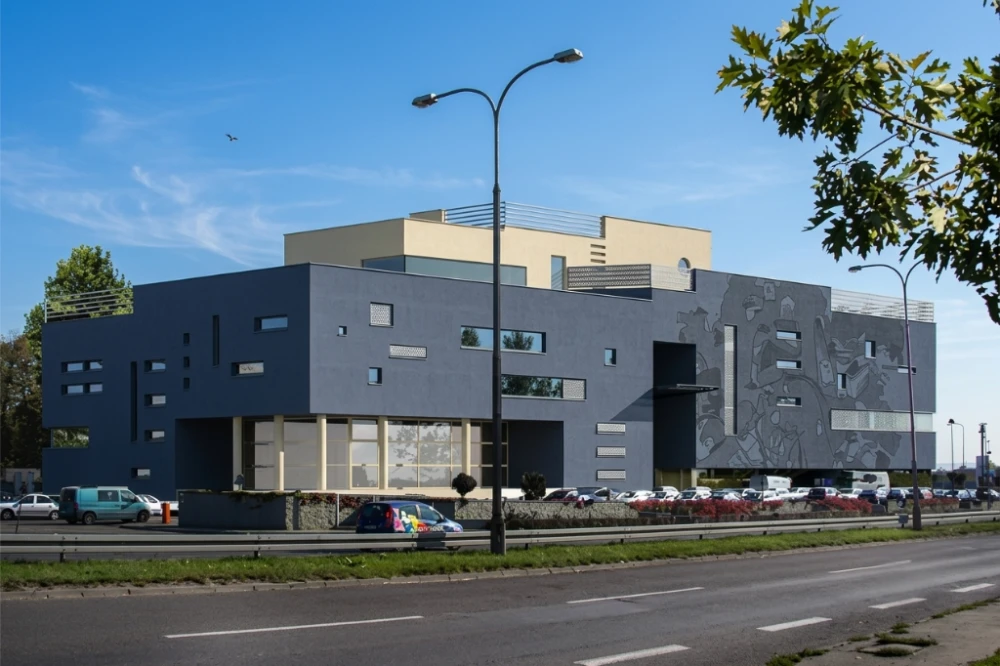

Powierzchnia użytkowa: 4456,60 m2. Budynek handlowo-usługowy z salami kinowymi, punktami handlowymi i parkingiem podziemnym.

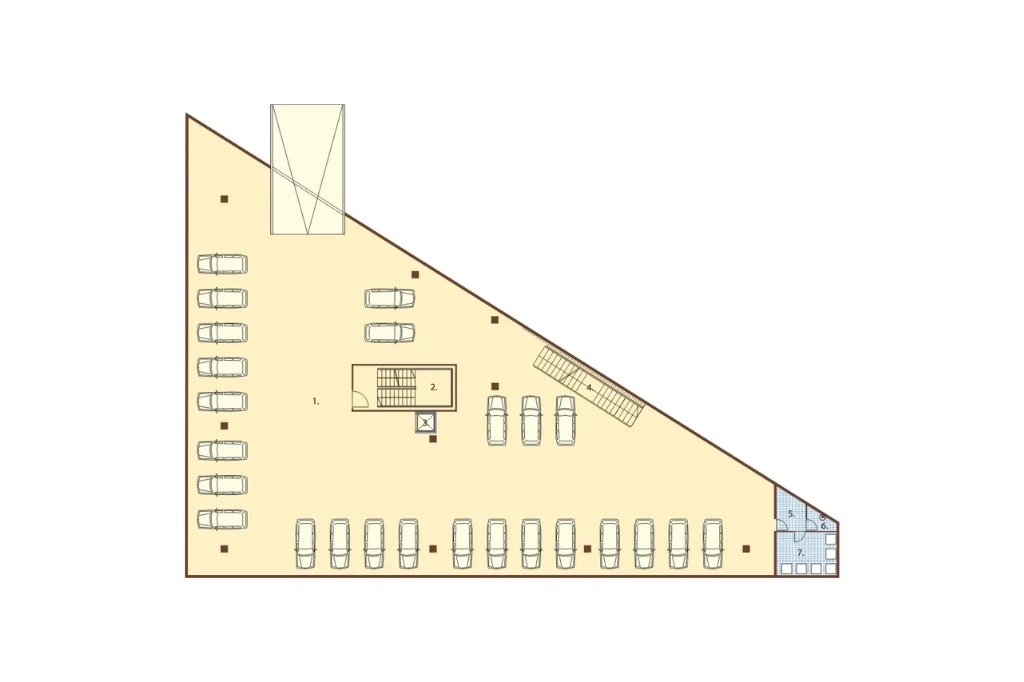

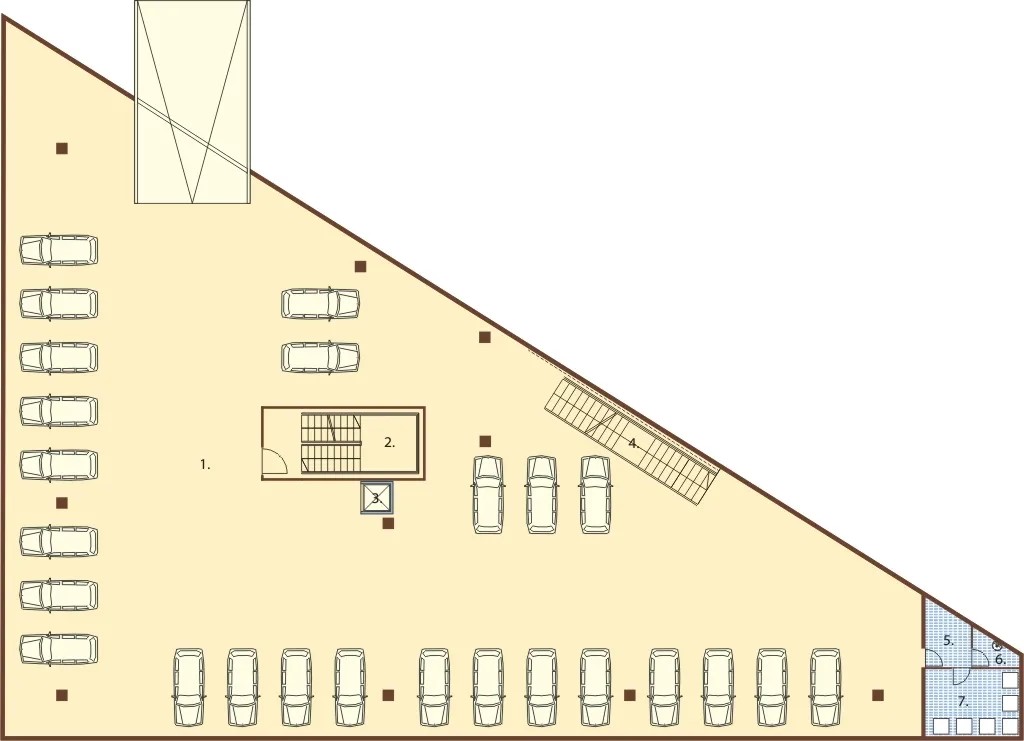

Rzut piwnicy
1. Parking 1153,2 m2

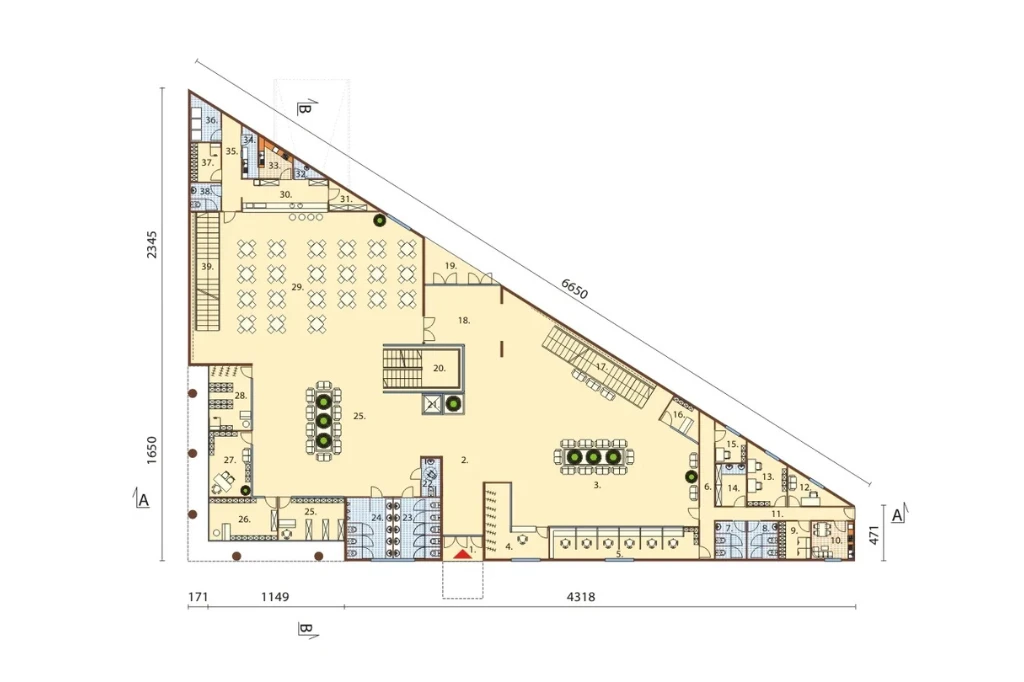

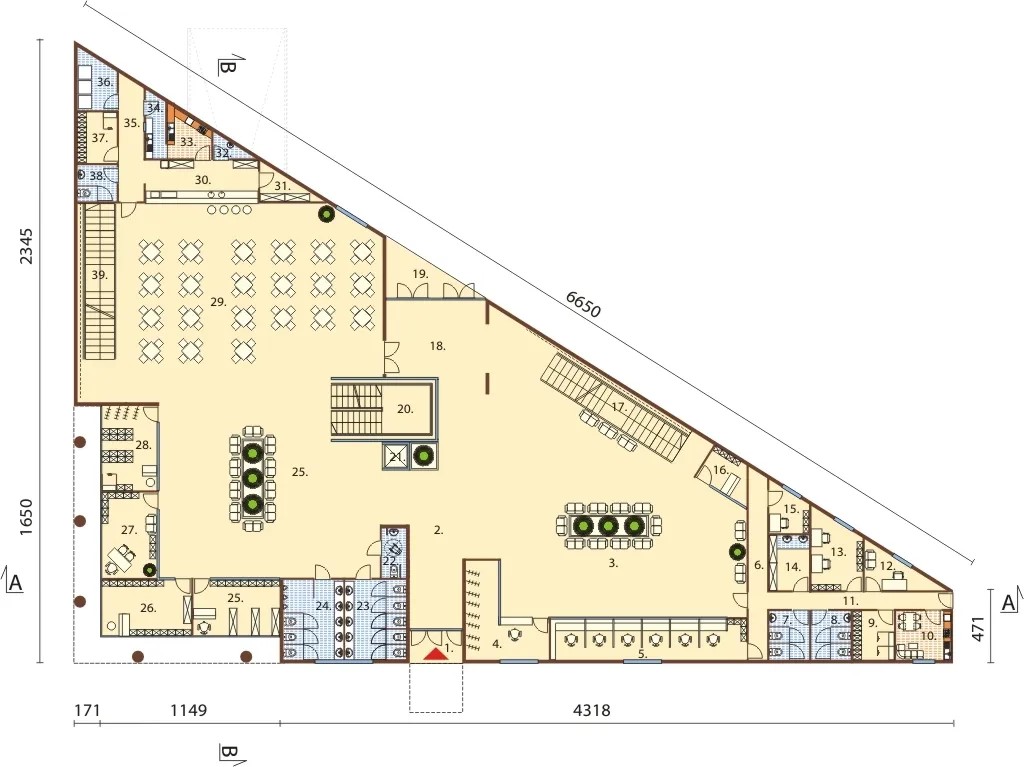

Rzut parteru
1. Wiatrołap 6,8 m2
2. Hall 35,0 m2
3. Hall 168,0 m2
4. Szatnia 18,5 m2
5. Kasy biletowe 24,8 m2
6. Korytarz 13,8 m2
7. WC męski 11,0 m2
8. WC damski 11,0 m2
9. Szatnia personelu 8,5 m2
10. Pokój socjalny 14,2 m2
11. Korytarz 10,8 m2
12. Monitoring / ochrona 8,5 m2
13. Pokój biurowy 14,6 m2
14. Pom. techniczne 4,8 m2
15. Pokój biurowy 5,9 m2
16. Pom. handlowe 4,8 m2
17. Komunikacja 12,6 m2
18. Hall 34,9 m2
19. Wiatrołap 8,6 m2
20. Klatka schodowa 30,5 m2
21. Winda 2,5 m2
22. WC dla osób niepełnospr. 3,2 m2
23. WC damski 21,3 m2
24. WC męski 21,3 m2
25. Pom. handlowe 16,7 m2
26. Pom. handlowe 16,2 m2
27. Pom. handlowe 16,1 m2
28. Pom. handlowe 16,2 m2
29. Sala restauracyjna 138,0 m2
30. Bar 23,7 m2
31. Magazyn 4,2 m2
32. Pom. gospodarcze 2,6 m2
33. Kuchnia 13,2 m2
34. Zmywalnia 8,6 m2
35. Korytarz 17,0 m2
36. Chłodnia 3,1 m2
37. Szatnia 6,8 m2
38. WC dla personelu 5,9 m2
39. Komunikacja 10,1 m2

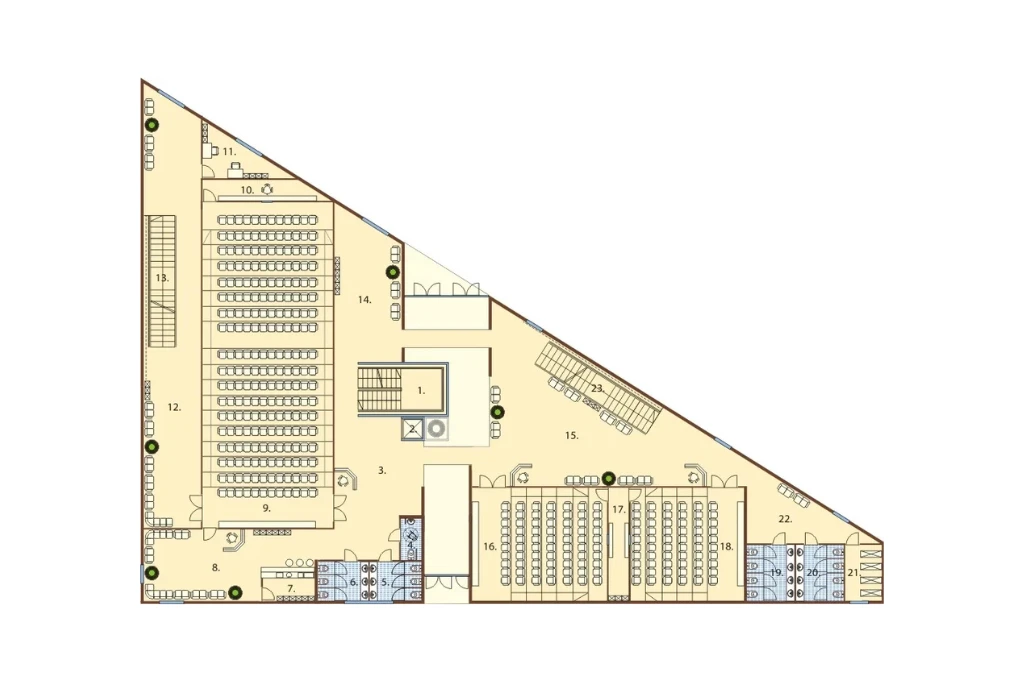

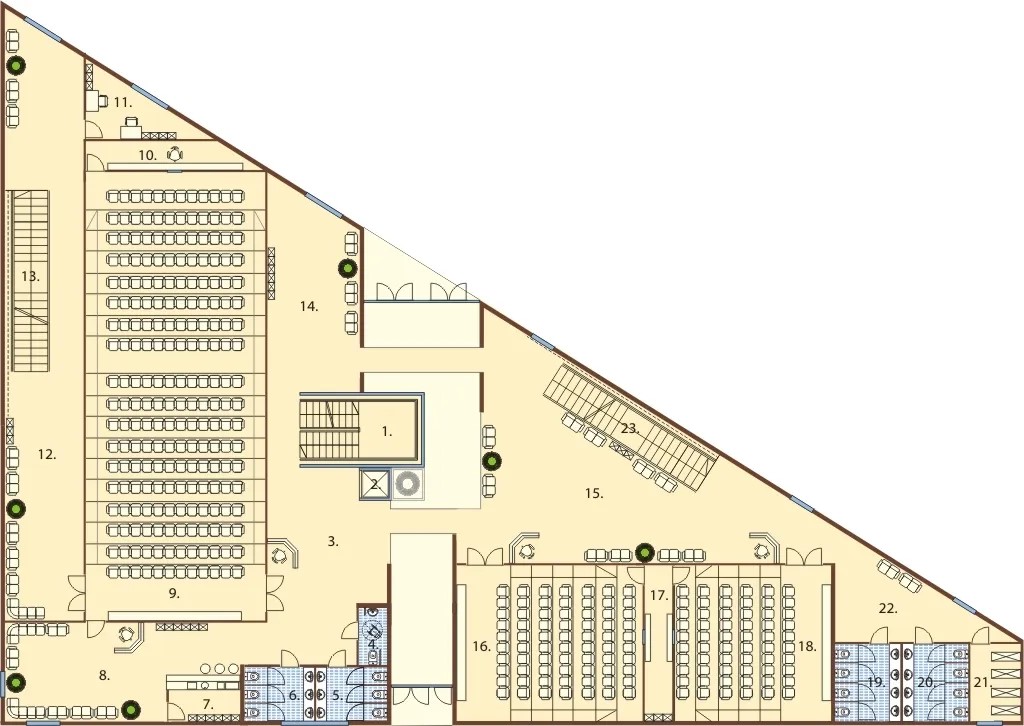

Rzut pierwszego piętra
1. Klatka schodowa 20,5 m2
2. Winda 2,5 m2
3. Hall 48,9 m2
4. WC dla osób niepełnospr. 4,8 m2
5. WC damski 11,2 m2
6. WC męski 11,2 m2
7. Bar 8,9 m2
8. Hall 39,6 m2
9. Sala kinowa 216,0 m2
10. Projektornia 8,2 m2
11. Pok. biurowy 11,6 m2
12. Hall 62,0 m2
13. Komunikacja 8,0 m2
14. Hall 36,2 m2
15. Hall 95,8 m2
16. Sala kinowa 72,0 m2
17. Projektornia 10,5 m2
18. Sala kinowa 72,0 m2
19. WC damski 16,8 m2
20. WC męski 16,8 m2
21. Magazyn 12,9 m2
22. Hall 42,5 m2
23. Komunikacja 10,5 m2

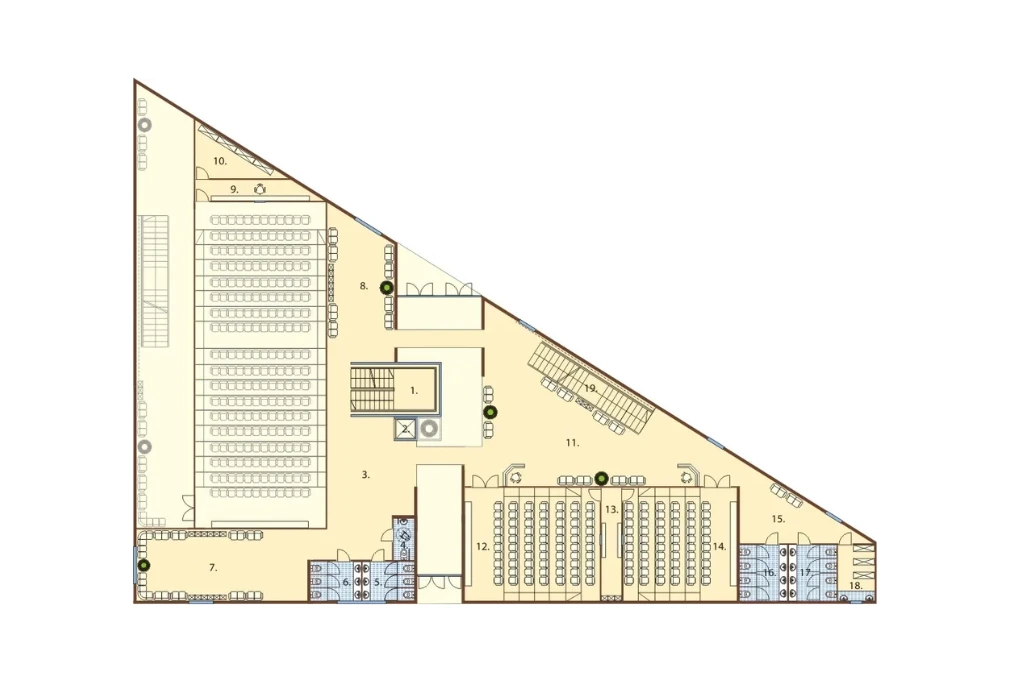

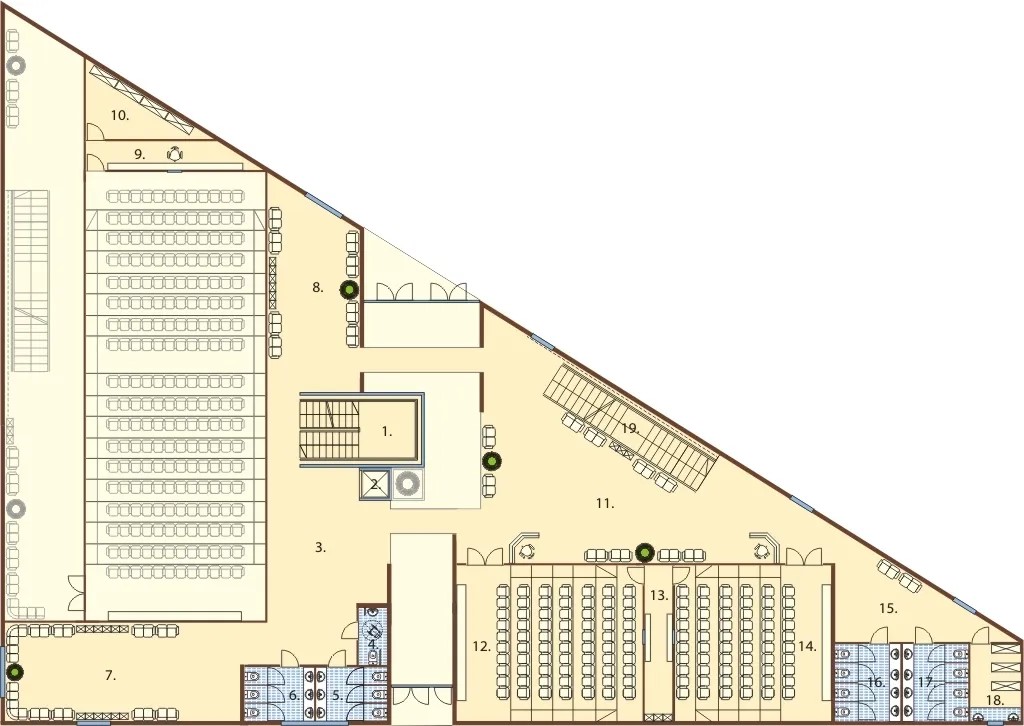

Rzut drugiego piętra
1. Klatka schodowa 20,5 m2
2. Winda 2,5 m2
3. Hall 52,7 m2
4. WC dla osób niepełnospr. 4,8 m2
5. WC damski 11,2 m2
6. WC męski 11,2 m2
7. Hall 39,6 m2
8. Hall 36,2 m2
9. Projektornia 8,2 m2
10. Magazyn 11,6 m2
11. Hall 99,6 m2
12. Sala kinowa 72,0 m2
13. Projektornia 10,5 m2
14. Sala kinowa 72,0 m2
15. Hall 42,5 m2
16. WC damski 16,8 m2
17. WC męski 16,8 m2
18. Pom. gospodarcze 12,9 m2
19. Komunikacja 10,5 m2

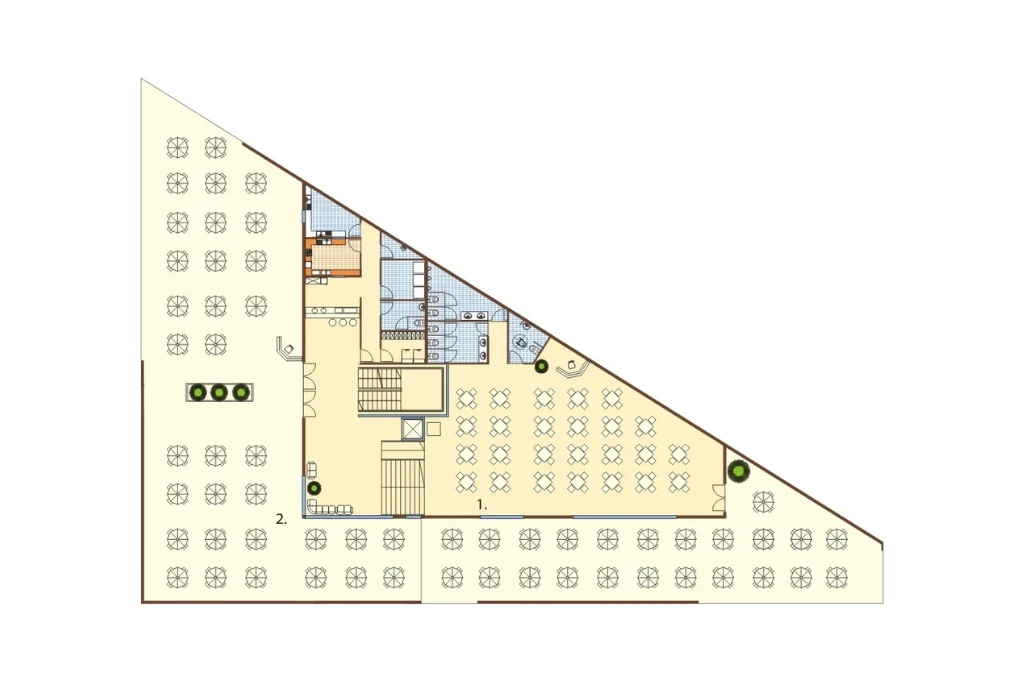

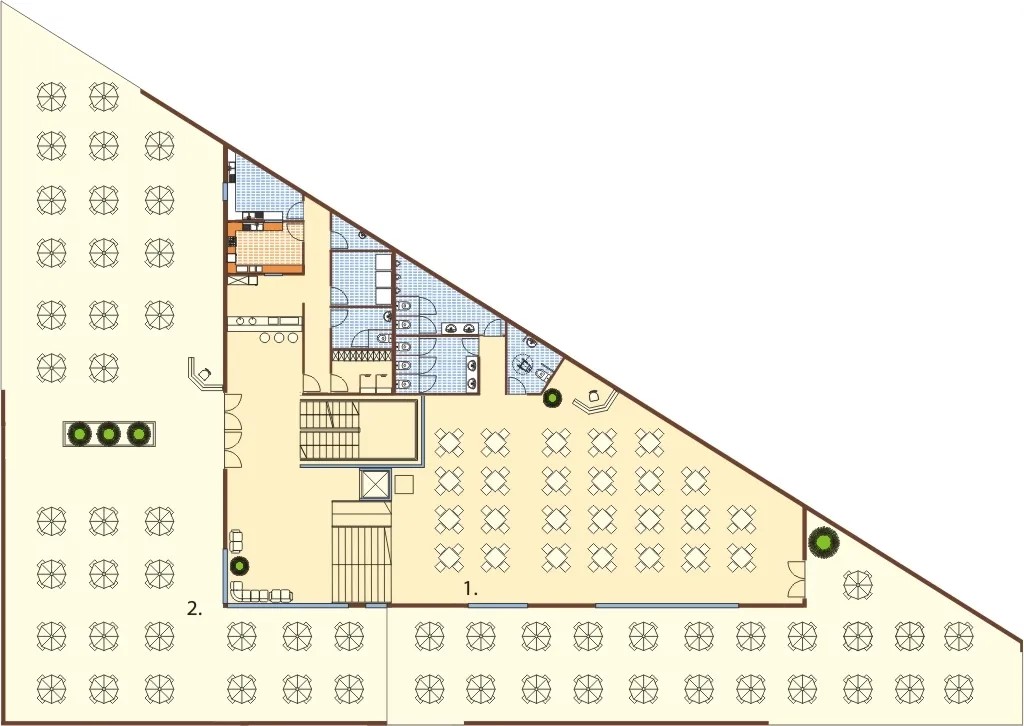

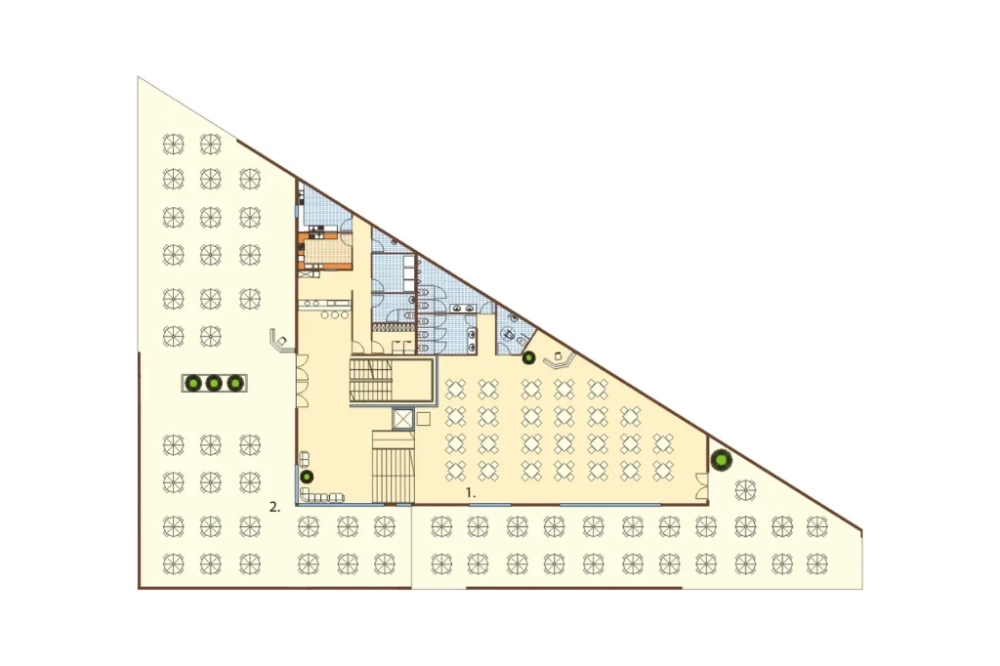

Rzut trzeciego piętra
1. Restauracja 392,5 m2
2. Ogród 725,1 m2

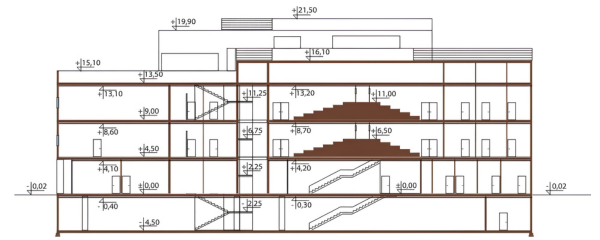

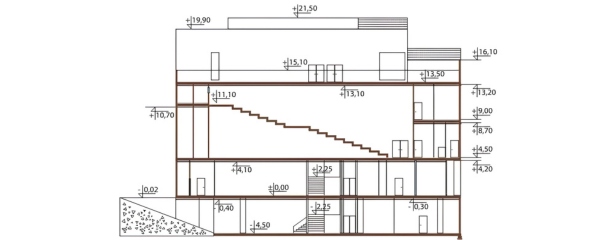

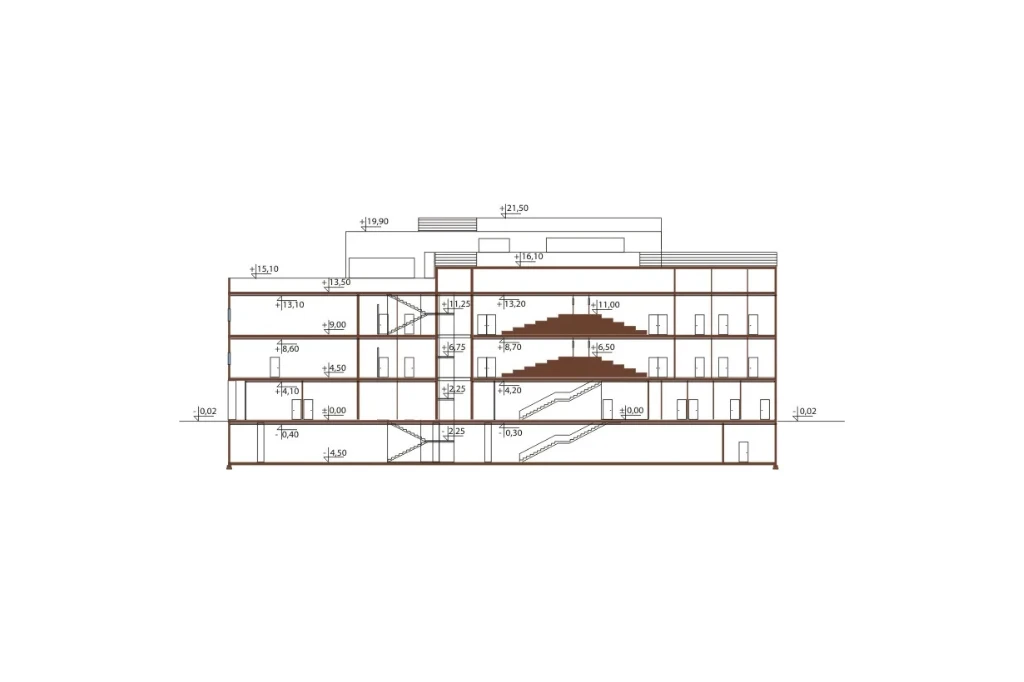

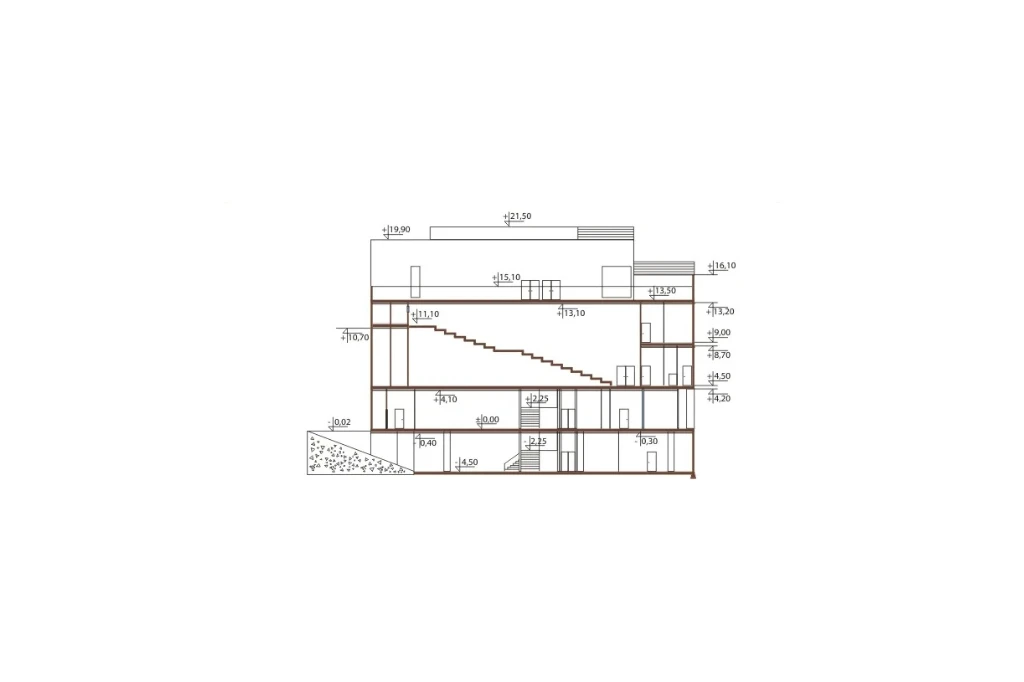

Przekrój
Informacje podstawowe
Technologia: tradycyjna
Materiały ścian zewnetrznych: pustak Silka 30 cm, styropian 15 cm, tynk zewnętrzny.
Kąt nachylenia stropodachu: 5%
Stropy: żelbetowe
Ogrzewanie: kotłownia gazowa
Program: 5 sal kinowych, parking podziemny, sala gastronomiczna, punkty handlowe, kuchnia z zapleczem, zaplecze sanitarne, socjalne, magazynowe, biurowe, kotłownia.
Koszty budowy sprawdź >>
Architekt: Anna Tenerowicz
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna
- zgoda na zmiany w projekcie
Projekt dostępny w terminie ustalonym z biurem.
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 3000 - 5000
- Powierzchnia zabudowy (m²) 1000 - 2000
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 40 - 50
- Długość działki/dłuższy bok (m) pow. 50
- Wysokość budynku (m) pow. 20
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 4456.60
- Powierzchnia zabudowy (m²) 1258.96
- Szerokość budynku/krótszy bok (m) 39.95
- Długość budynku/dłuższy bok (m) 56.38
- Wysokość budynku (m) 21.48
- Szerokość działki/krótszy bok (m) 47.95
- Długość działki/dłuższy bok (m) 64.38
- Kąt nachylenia dachu (°) 2.9
- Rodzaj dachu płaski
- Piwnica podpiwniczony
- Garaż garaż wielostanowiskowy
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Kubatura (m³) 20269.00
- Styl modernistyczny
- Liczba kondygnacji pow. 4
- Rodzaj ogrzewania gazowe
- Liczba pomieszczeń 84
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny tak
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
