Restauracja z motelem
Kod: LK-12 C
 |
Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >> |
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 2001,40 m2. Budynek dwupiętrowy z poddaszem użytkowym, podpiwniczony. Budynek może pełnić funkcję hotelu, pensjonatu, zajazdu lub po niewielkim dostosowaniu - domu opieki dla osób starszych.
LK-12C Oferuje inwestorowi możliwość stworzenia ekskluzywnego obiektu gastronomiczno-noclegowego o pięknej tradycyjnej architekturze. Projekt ten posiada pełne podpiwniczenie, oraz poddasze użytkowe dzięki czemu do dyspozycji jest powierzchnia użytkowa przekraczająca dwa tysiące metrów kwadratowych. Projekt ten wyróżnia się miłą dla oka architekturą, którą warto podkreślić odpowiednim oświetleniem elewacji. Projekt umożliwia stworzenie zarówno hotelu, jak i pensjonatu czy zajazdu. Z powodzeniem może służyć do organizacji imprez okolicznościowych np. wesel.

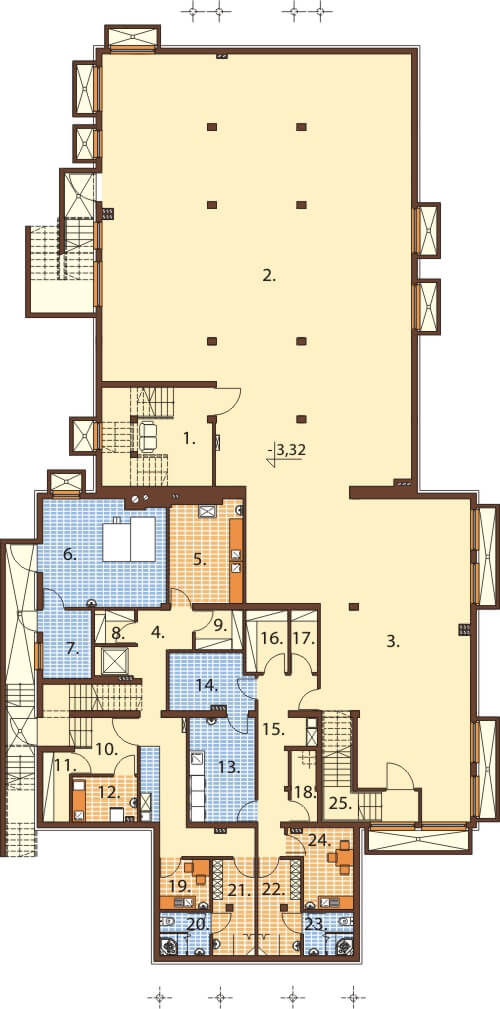

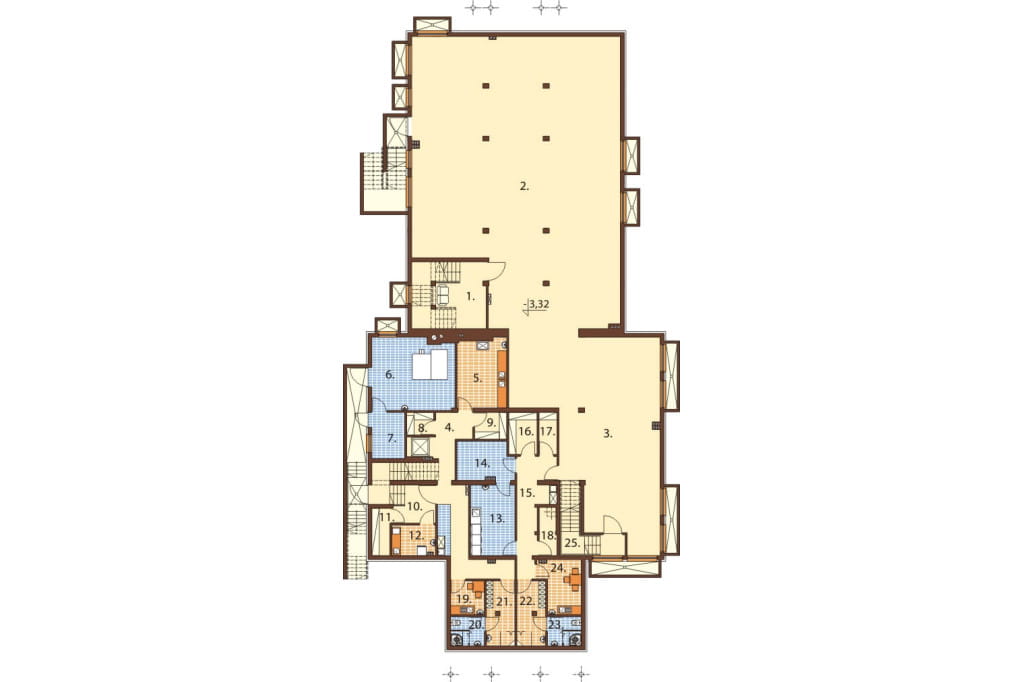

Rzut piwnicy
Piwnica: 566,20 m2
1. Klatka schodowa 22,18 m2
2. Pomieszczenie gospodarcze - pomocnicze 245,99 m23
3. Pomieszczenie gospodarcze - pomocnicze 100,86 m2
4. Korytarz + winda 23,81 m2
5. Pomieszczenie obróbki warzyw15,02 m2
6. Kotłownia 25,65 m2
7. Skład opału 6,77 m2
8. Magazyn warzyw 2,75 m2
9. Magazyn art. suchych 3,87 m2
10. Komunikacja + schody 10,83 m2
11. Magazyn zasobów 3,78 m2
12. Obróbka jaj 5,96 m2
13. Pralnia 13,97 m2
14. Prasowalnia + magiel 9,55 m2
15. Komunikacja 14,65 m2
16. Magazyn bielizny czystej 5,31 m2
17. Magazyn bielizny brudnej 3,36 m2
18. Zrzut bielizny brudnej 3,71 m2
19. Pomieszczenie socjalne 5,08 m2
20. WC + natrysk 4,36 m2
21. Szatnia personelu kuchni 8,27 m2
22. Szatnia personelu hotelu 8,27 m2
23. WC + natrysk 4,36 m2
24. Pomieszczenie socjalne 9,26 m2
25. Klatka schodowa 8,57 m2
Projekt posiada pełne podpiwniczenie, w którym zaprojektowaliśmy pomieszczenia pomocnicze kuchni, pralnie z prasowalnią i magazyny na bieliznę czystą i brudną. Dla pracowników personelu hotelowego i kuchni przygotowaliśmy osobne pomieszczenia socjalne. Kotłownia i skład opału mają osobne wejście z zewnątrz od strony elewacji bocznej. Projekt posiada w piwnicy dwa bardzo duże, przestronne pomieszczenia pomocnicze.

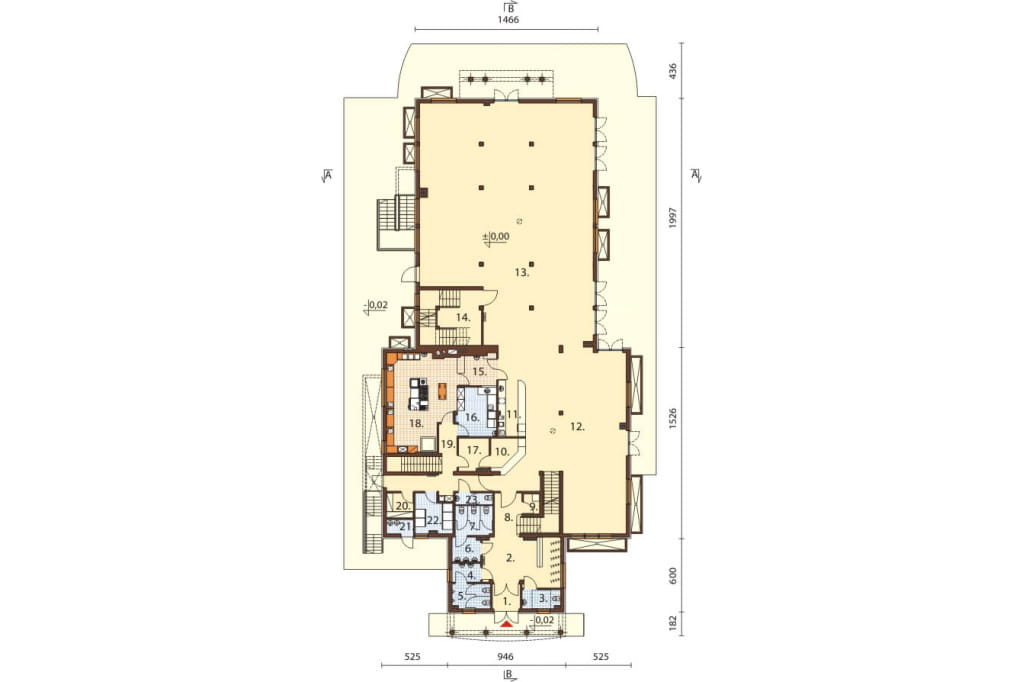

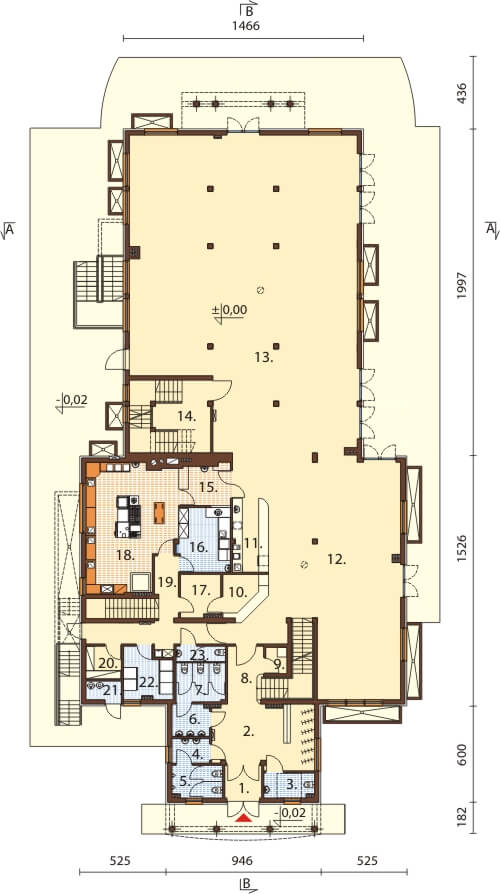

Rzut parteru
Parter: 565,50 m2
1. Wiatrołap 4,54 m2
2. Hall + szatnia 23,78 m2
3. WC dla osób niepełnosprawnych 4,66 m2
4. Przedsionek WC 3,51 m2
5. WC męski 6,12 m2
6. Przedsionek WC 4,47 m2
7. WC damski 7,21 m2
8. Klatka schodowa 11,55 m2
9. Zrzut bielizny brudnej 2,11 m2
10. Recepcja 6,68 m2
11. Bufet 9,78 m2
12. Sala konsumpcyjna 112,96 m2
13. Sala konsumpcyjna 245,55 m2
14. Klatka schodowa 17,05 m2
15. Rozdzielnia kelnerska 7,48 m2
16. Zmywalnia naczyń 12,62 m2
17. Biuro 6,34 m2
18. Kuchnia 40,59 m2
19. Korytarz 19,91 m2
20. Magazyn zasobów 4,36 m2
21. Pomieszczenie na odpadki 2,50 m2
22. Magazyn szaf chłodniczych 8,87 m2
23. WC personelu kuchni 2,90 m2
Na parterze zaprojektowaliśmy dwie duże sale bankietowe. Do mniejszej przylega bufet, który zapewni sprawną obsługę gości. Za przygotowanie posiłków jest odpowiedzialna znajdująca się za bufetem kuchnia. Przy głównym wejściu umiejscowiliśmy szatnię oraz węzeł sanitarny dla gości, a po przejściu głównym hallem kilku kroków goście będą mogli zameldować się w recepcji.

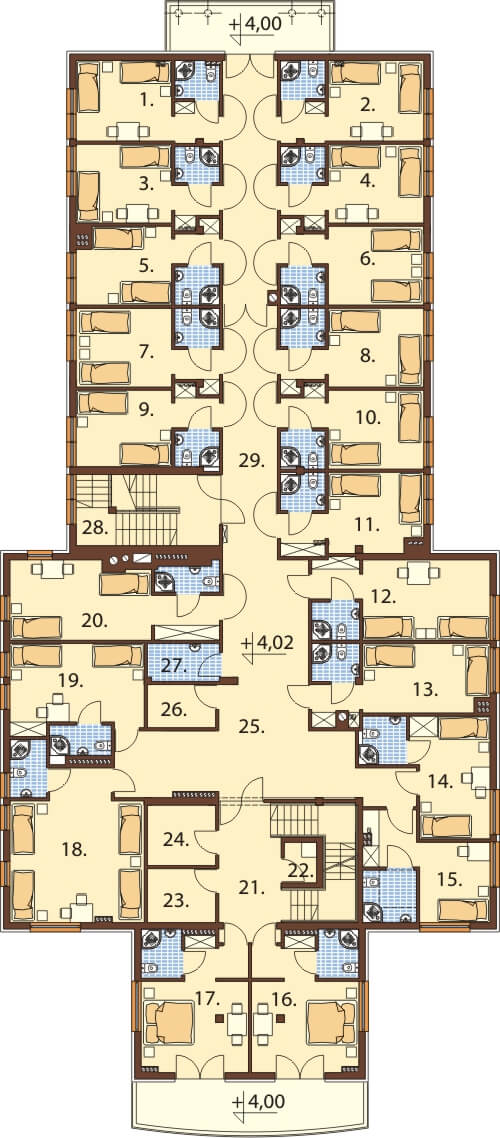

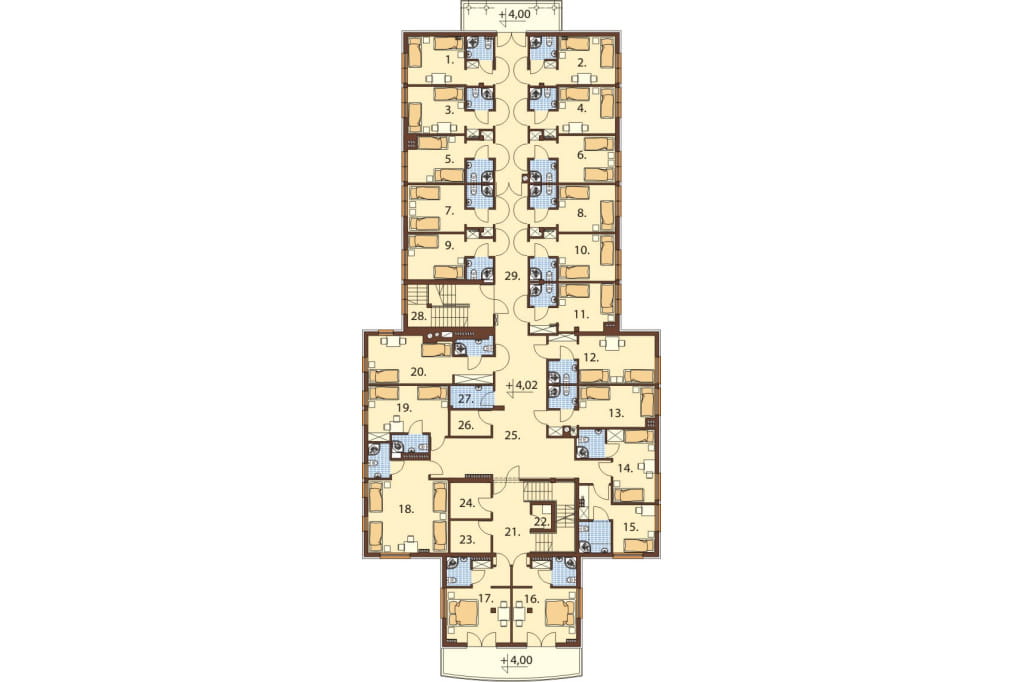

Rzut pierwszego piętra
I piętro: 544,20 m2
1. Pokój noclegowy 17,85 m2
2. Pokój noclegowy 17,96 m2
3. Pokój noclegowy 17,34 m2
4. Pokój noclegowy 17,34 m2
5. Pokój noclegowy 16,83 m2
6. Pokój noclegowy 17,43 m2
7. Pokój noclegowy 17,43 m2
8. Pokój noclegowy 17,43 m2
9. Pokój noclegowy 17,05 m2
10. Pokój noclegowy 17,46 m2
11. Pokój noclegowy 17,65 m2
12. Pokój noclegowy 22,5 m2
13. Pokój noclegowy 19,73 m2
14. Pokój noclegowy 18,30 m2
15. Pokój noclegowy 18,4 m2
16. Pokój noclegowy 22,45 m2
17. Pokój noclegowy 22,25 m2
18. Pokój noclegowy 32,73 m2
19. Pokój noclegowy 21,3 m2
20. Pokój noclegowy 24,9 m2
21. Klatka schodowa 18,75 m2
22. Zrzut bielizny brudnej 2,11 m2
23. Magazyn bielizny czystej 5,92 m2
24. Magazyn 6,624 m2
25. Korytarz 75,29 m2
26. Magazyn 4,74 m2
27. Pomieszczenie na środki czystości 3,93 m2
28. Klatka schodowa 11,75 m2
29. Korytarz 20,78 m2
Na pierwszym piętrze zaprojektowaliśmy strefę z pokojami noclegowymi dla gości. Jest tutaj dwadzieścia pokoi z łazienkami, z czego trzy są jednoosobowe, szesnaście dwuosobowych, a jeden czteroosobowy. Przy klatce schodowej umiejscowiliśmy magazyny na bieliznę czystą i brudną. Dodatkowo personel sprzątający ma do dyspozycji dwa mniejsze magazyny w tym jeden na środki czystości.

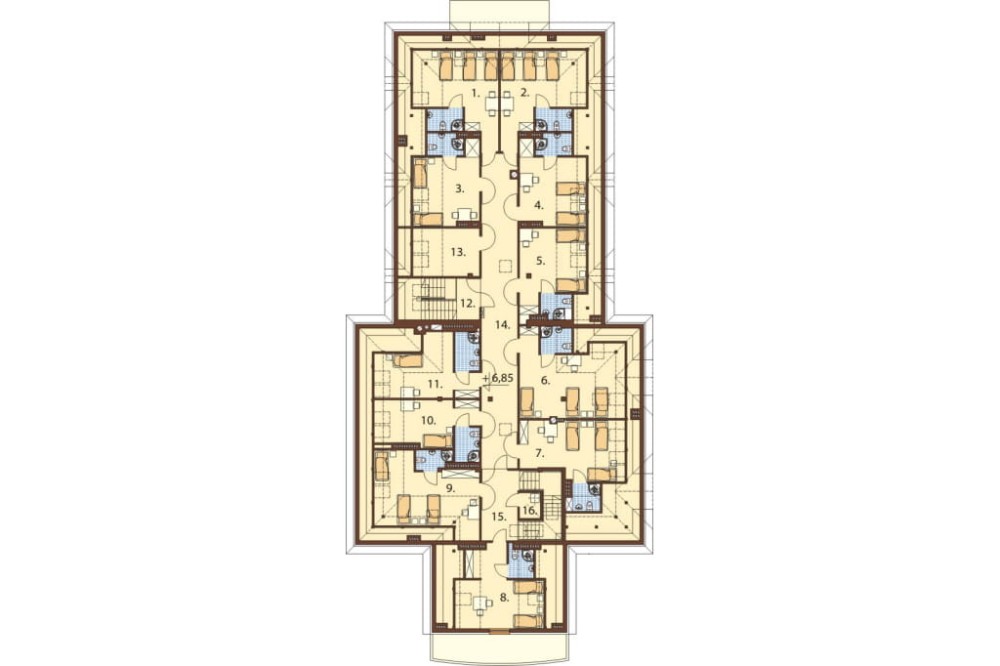

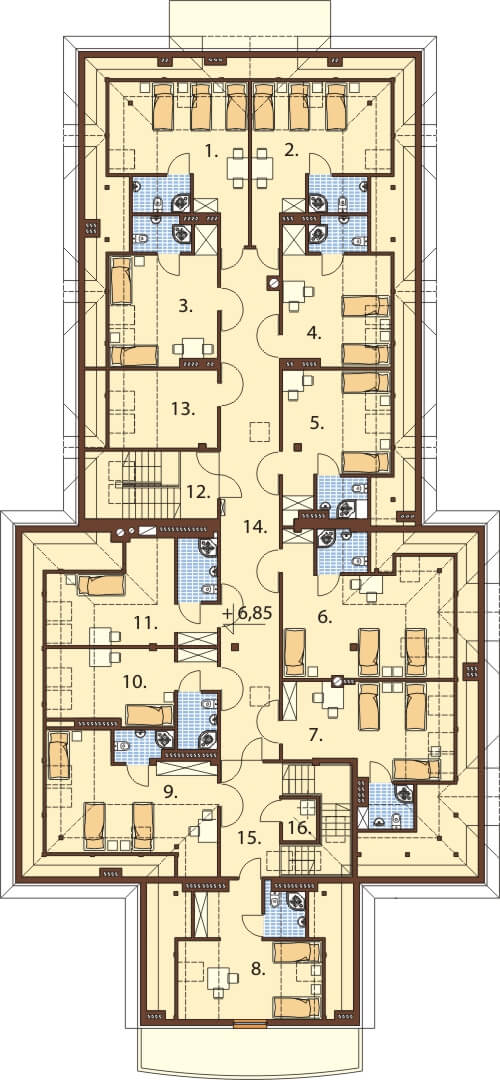

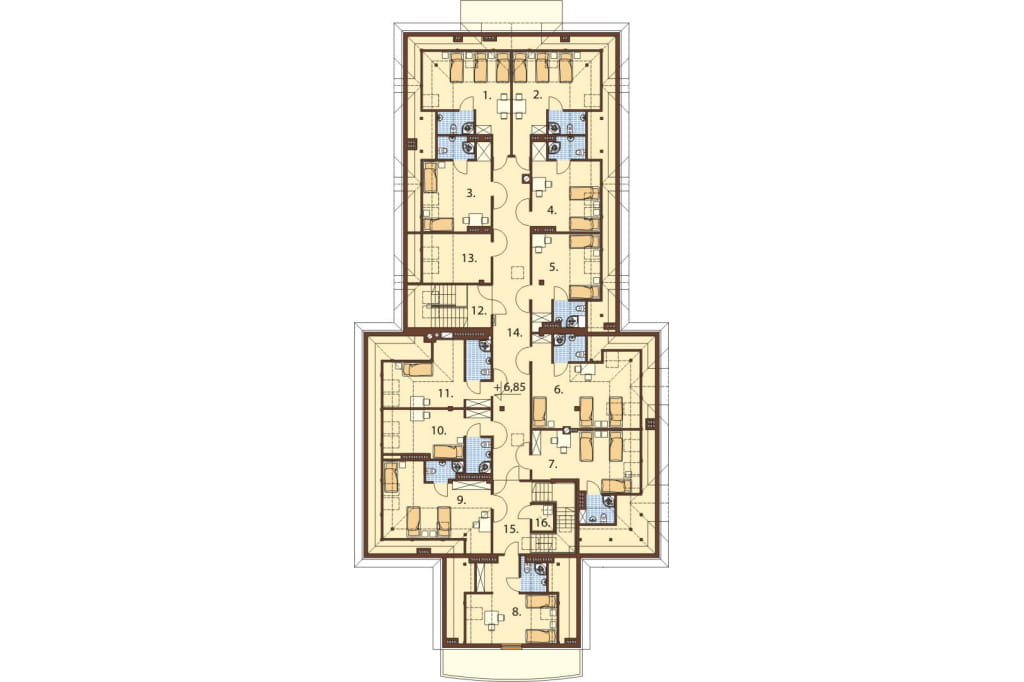

Rzut poddasza
Poddasze: 325,50 / 429,20 m2
1. Pokój noclegowy 20,48 m2
2. Pokój noclegowy 20,48 m2
3. Pokój noclegowy 18,93 m2
4. Pokój noclegowy 18,93 m2
5. Pokój noclegowy 18,71 m2
6. Pokój noclegowy 29,46 m2
7. Pokój noclegowy 24,21 m2
8. Pokój noclegowy 21,06 m2
9. Pokój noclegowy 20,67 m2
10. Pokój noclegowy 19,3 m2
11. Pokój noclegowy 19,37 m2
12. Klatka schodowa 12,57 m2
13. Magazyn 10,67 m2
14. Hall 53,14 m2
15. Klatka schodowa 16,0 m2
16. Zrzut bielizny brudnej 1,52 m2
Na poddaszu zaprojektowaliśmy pięć pokoi trzyosobowych z łazienkami, cztery pokoje dwuosobowe z łazienkami i dwa pokoje jednoosobowe z łazienkami. Obok klatki schodowej jest duży pomieszczenie magazynowe.

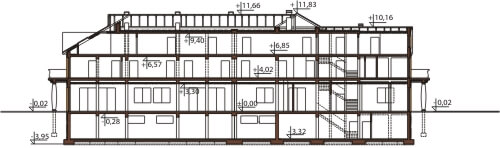

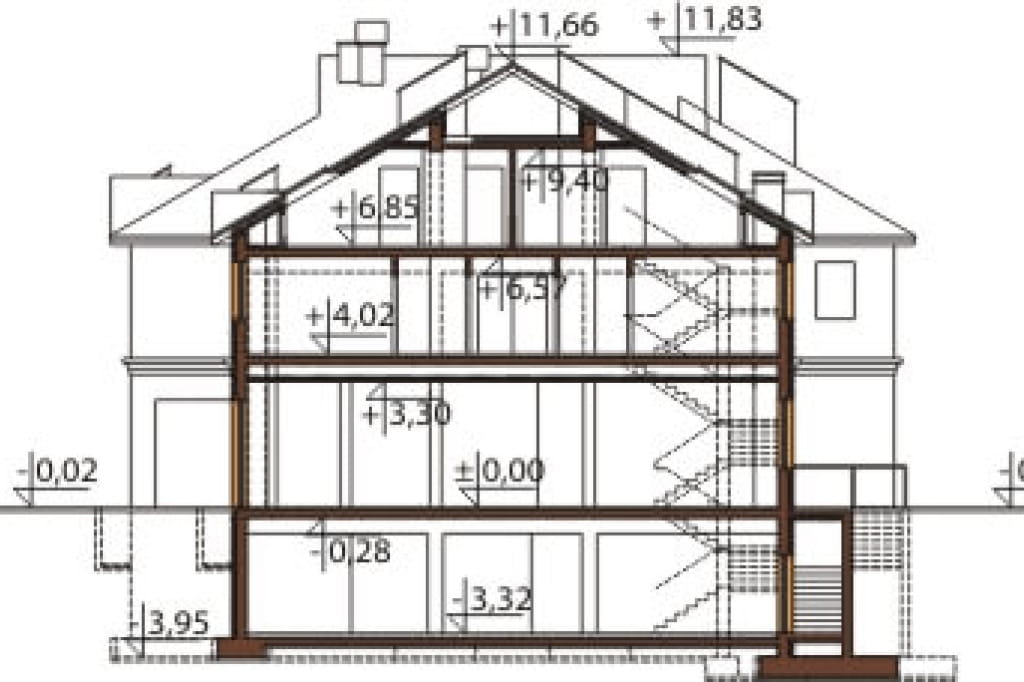

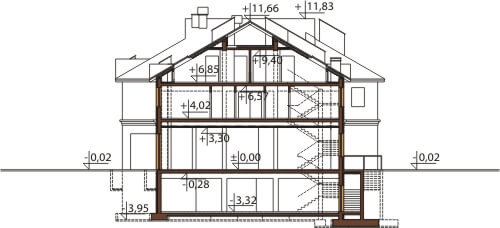

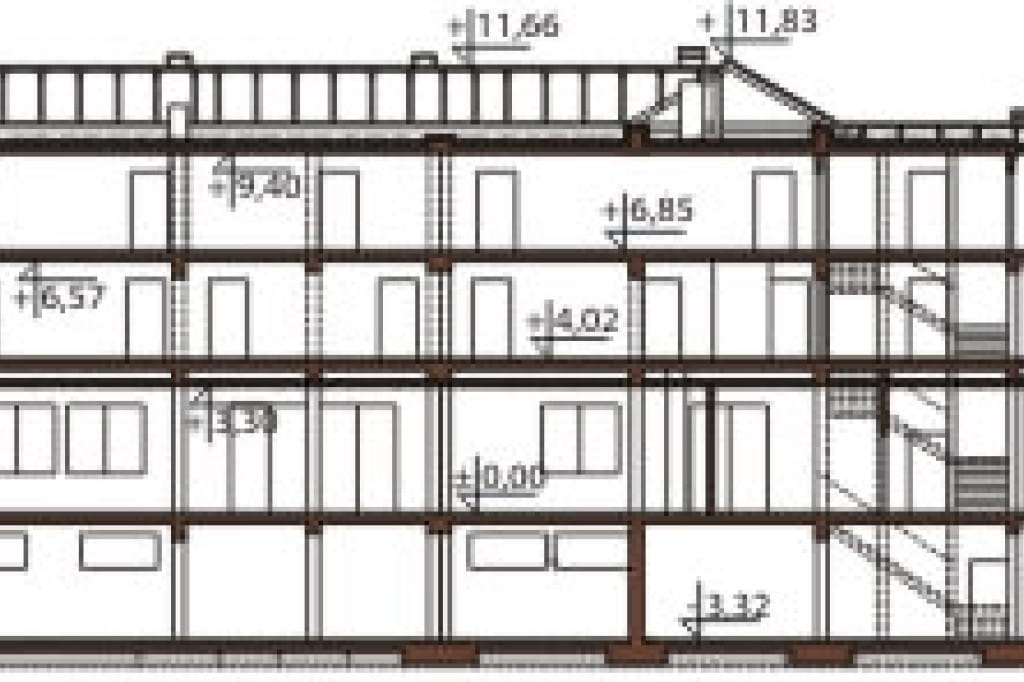

Przekrój
Projekt posiada bardzo elegancką bryłę o ciekawej, tradycyjnej architekturze. Pełne podpiwniczenie i poddasze użytkowe zapewniają odpowiednio dużą powierzchnię użytkową.

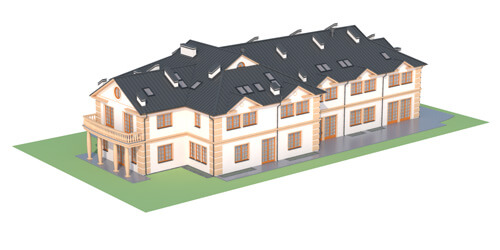

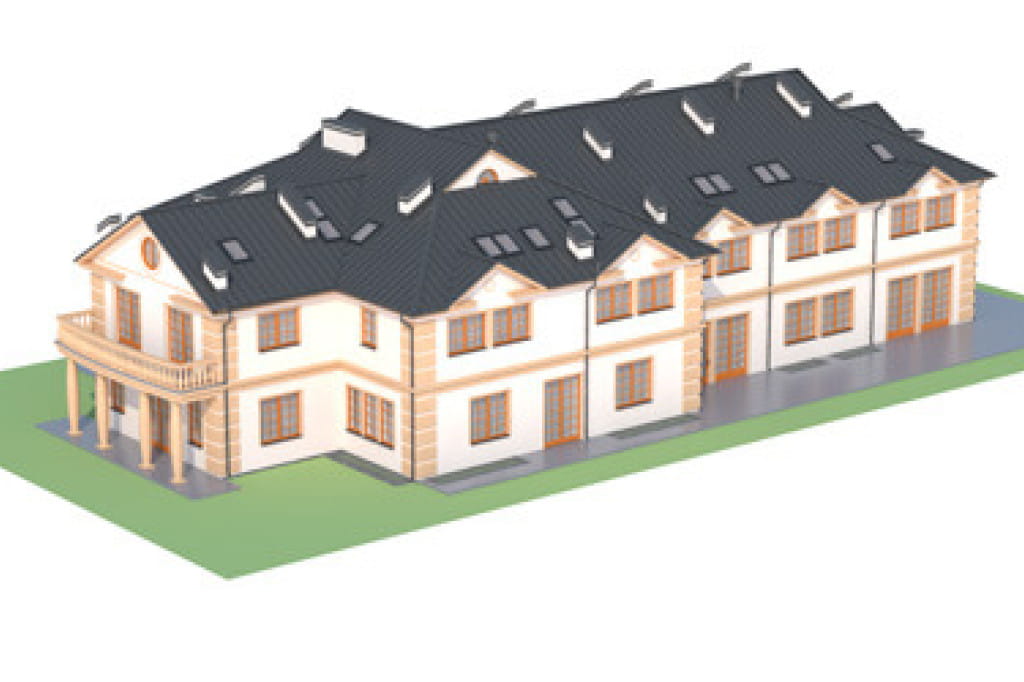

Model
Bryła budynku nie jest skomplikowana, jej wydłużony kształt powoduje, że nie trzeba szerokiej działki do jego realizacji. Efektowna architektura będzie przyciągać wzrok przechodniów i pozwoli na zyskanie nowych klientów. Szczególnie warto zadbać o elewację frontową, którą zdobi elegancki balkon wsparty na czterech kolumnach. Bryła przykryta jest wielospadowym dachem, w którym zainstalowaliśmy szereg okien połaciowych doświetlających pomieszczenia na poddaszu. Do realizacji projektu potrzebna jest działka o szerokości minimum 28 m.

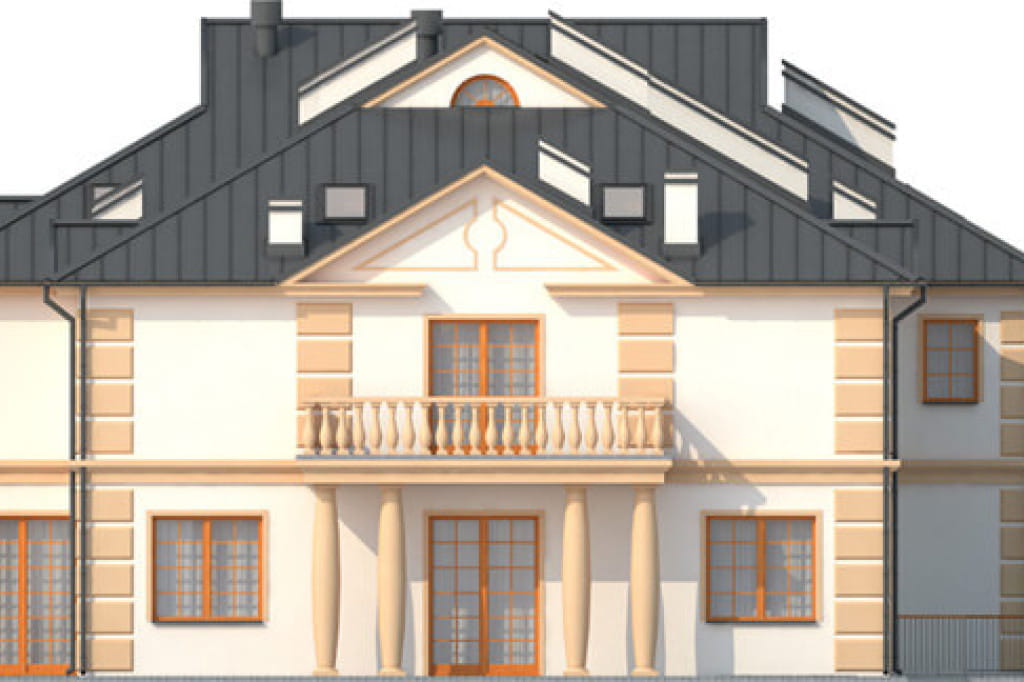

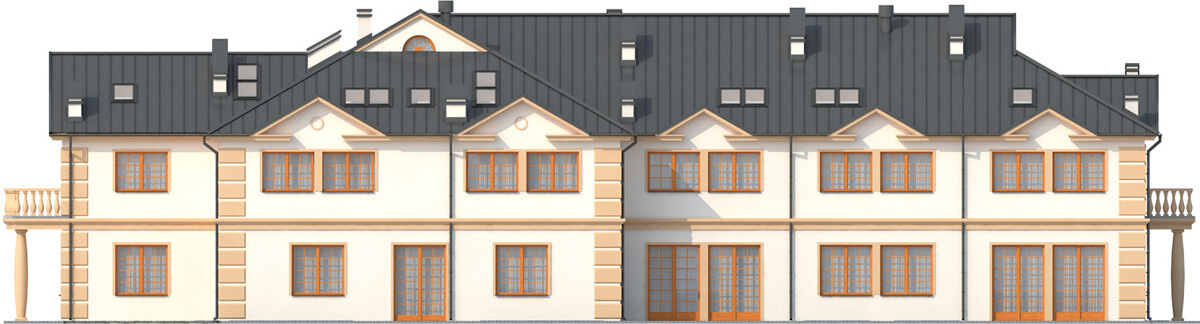

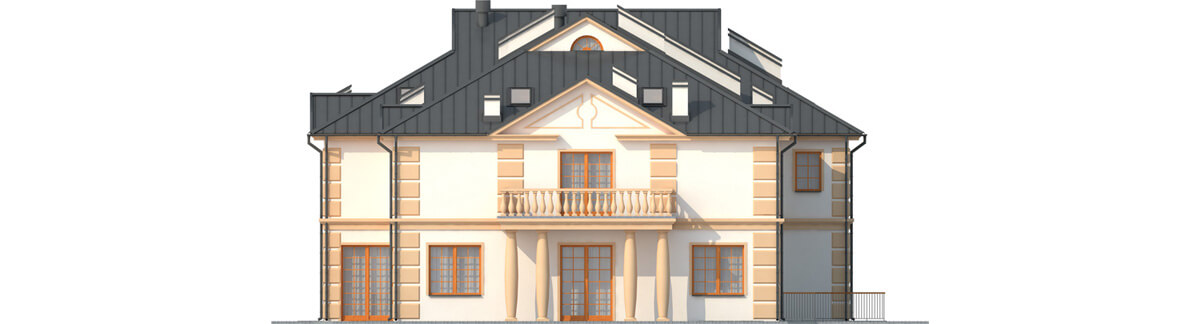

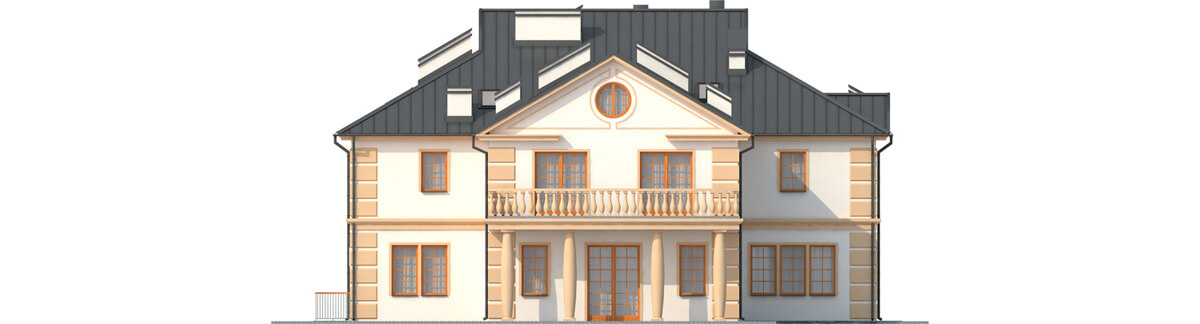

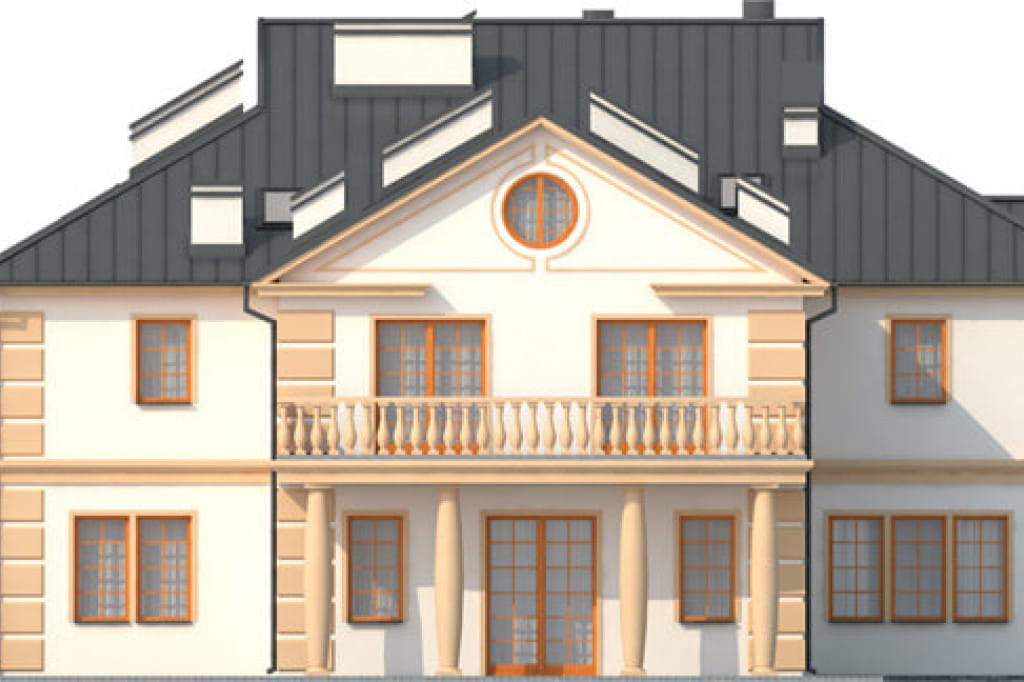

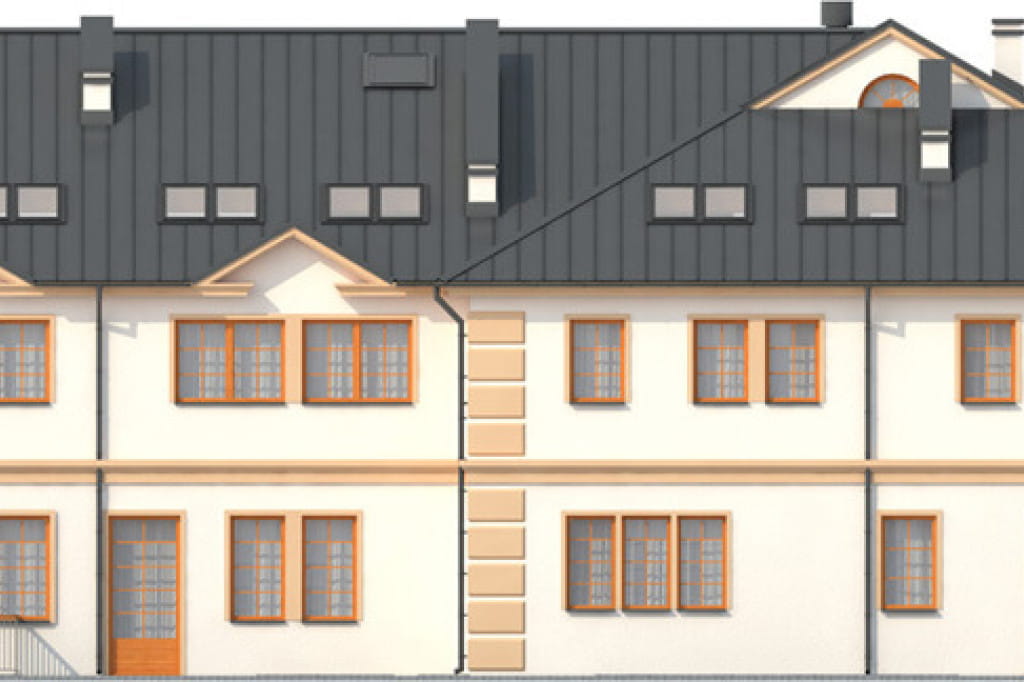

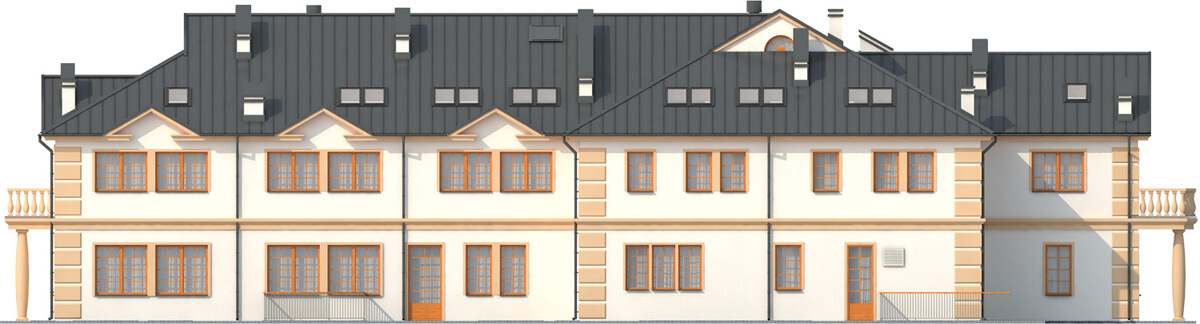

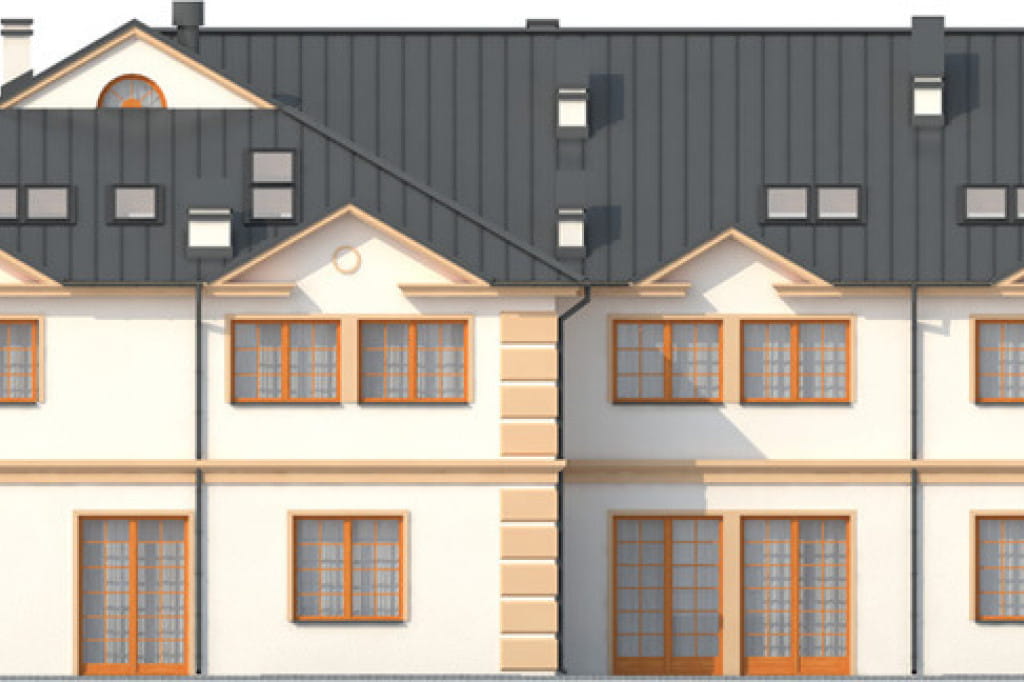

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 15 cm, tynk zewnetrzny
Stropy: żelbetowe
Kąt nachylenia dachu: 30°
Pokrycie dachu: blacha dachówkowa
Ogrzewanie: z kotłowni na paliwo stałe zlokalizowanej w podpiwniczeniu
Wentylacja mechaniczna:
sala restauracyjna - wentylacja mechaniczna wywiewna, kuchnia z zapleczem wentylacja mechaniczna nawiewno - wywiewna
Program: sala konsumpcyjna, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, biuro, kotłownia, 31 pokoi hotelowych z łazienkami.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Anna Tenerowicz, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna, hydranty przeciwpożarowe wewnętrzne)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie ewakuacyjne, SAP)
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 2000 - 3000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 25 - 30
- Szerokość budynku/krótszy bok (m) 16 - 20
- Długość budynku/dłuższy bok (m) 30 - 50
- Szerokość działki/krótszy bok (m) 25 - 30
- Długość działki/dłuższy bok (m) pow. 50
- Wysokość budynku (m) 10 - 12
- Kubatura (m³) pow. 4000
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 2001.40
- Powierzchnia zabudowy (m²) 654.15
- Szerokość budynku/krótszy bok (m) 19.96
- Długość budynku/dłuższy bok (m) 41.23
- Wysokość budynku (m) 11.85
- Szerokość działki/krótszy bok (m) 27.96
- Długość działki/dłuższy bok (m) 51.09
- Kąt nachylenia dachu (°) 30
- Rodzaj dachu wielospadowy
- Piwnica podpiwniczony
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Pokrycie dachu* blachodachówka
- Kubatura (m³) 8503.95
- Styl dwór polski
- Liczba kondygnacji 4
- Rodzaj ogrzewania paliwo stałe
- Wentylacja* mechaniczna
- Liczba pomieszczeń 124
- Liczba wszystkich pokoi 31-40
- Liczba łazienek (bez WC) 31 - 40
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
