Budynek gastronomiczno - noclegowy
Kod: K-12 C
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >> |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
K-12C. Projekt hotelu, projekt pensjonatu, projekt motelu, projekt zajazdu, projekt budynku noclegowego, projekt budynku konferencyjnego, projekt domu spokojnej starości, projekt domu opieki, projekt domu weselnego, projekt restauracji, projekt baru, projekt projekt restauracji, projekt sanatorium, projekt budynku apartamentowego

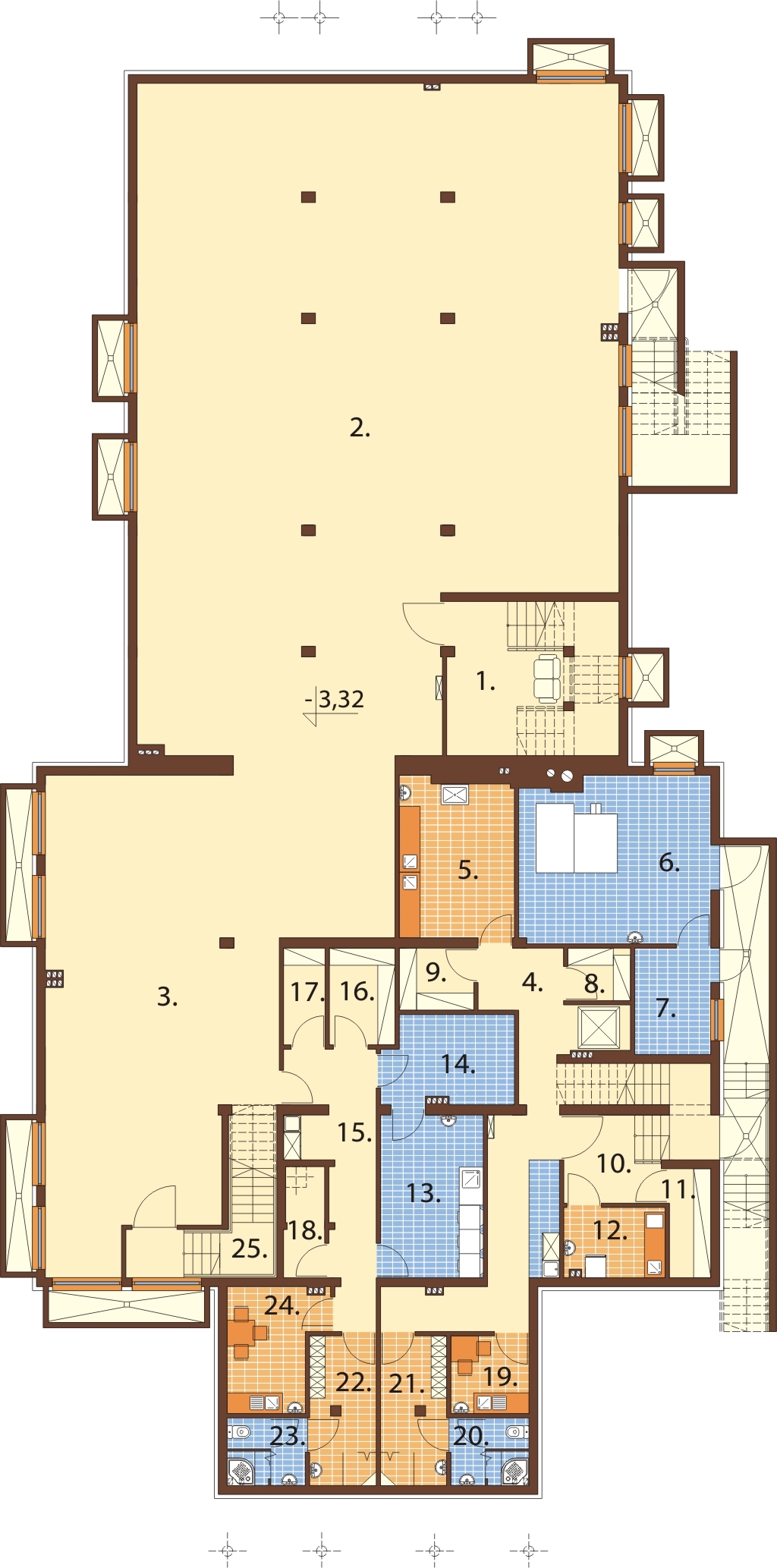

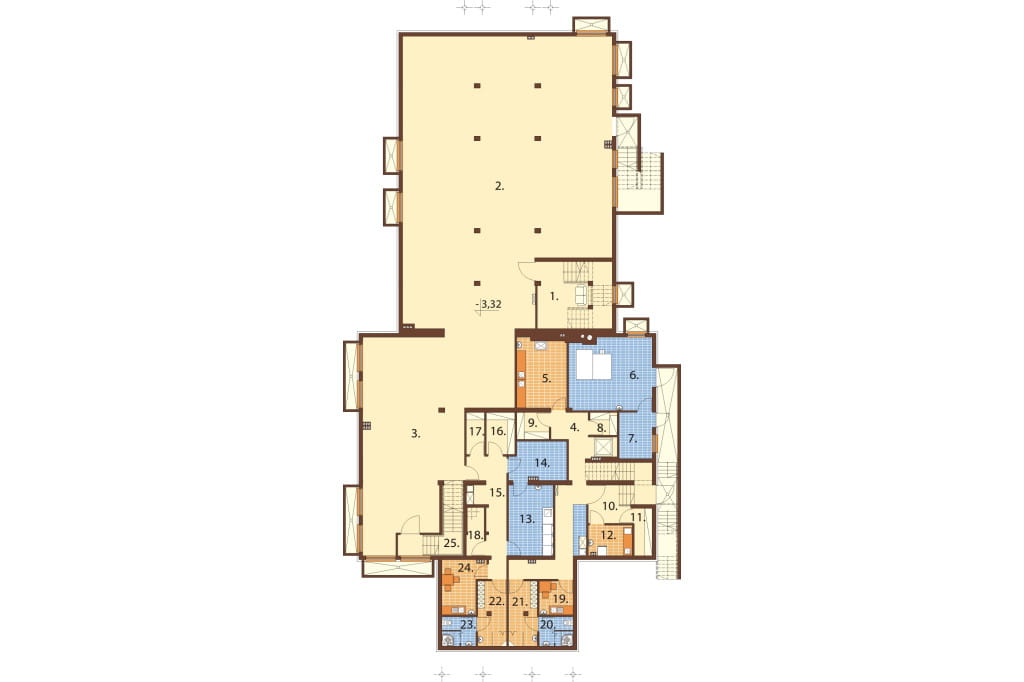

Rzut piwnicy
Piwnice: 566.20 m2
1. Klatka schodowa 22,18 m2
2. Pomieszczenie gospodarcze ? pomocnicze 245,99 m23
3. Pomieszczenie gospodarcze ? pomocnicze 100,86 m2
4. Korytarz + winda 23,81 m2
5. Pomieszczenie obróbki warzyw15,02 m2
6. Kotłownia 25,65 m2
7. Skład opału 6,77 m2
8. Magazyn warzyw 2,75 m2
9. Magazyn art. suchych 3,87 m2
10. Komunikacja + schody 10,83 m2
11. Magazyn zasobów 3,78 m2
12. Obróbka jaj 5,96 m2
13. Pralnia 13,97 m2
14. Prasowalnia + magiel 9,55 m2
15. Komunikacja 14,65 m2
16. Magazyn bielizny czystej 5,31 m2
17. Magazyn bielizny brudnej 3,36 m2
18. Zrzut bielizny brudnej 3,71 m2
19. Pomieszczenie socjalne 5,08 m2
20. WC + natrysk 4,36 m2
21. Szatnia personelu kuchni 8,27 m2
22. Szatnia personelu hotelu 8,27 m2
23. WC + natrysk 4,36 m2
24. Pomieszczenie socjalne 9,26 m2
25. Klatka schodowa 8,57 m2
W piwnicy ?ukryliśmy? większość pomieszczeń gospodarczo technicznych dzięki czemu nie zajmują one cennej powierzchni użytkowej na parterze. W programie są dwa bardzo przestronne pomieszczenia gospodarczo-pomocnicze, kotłownia ze składem opału, pralnie z prasowalnią oraz magazyny na bieliznę czystą i brudną. Stworzyliśmy osobne pomieszczenia socjalne dla pracowników hotelu i kuchni. W piwnicy jest także większość pomieszczeń zaplecza kuchni.

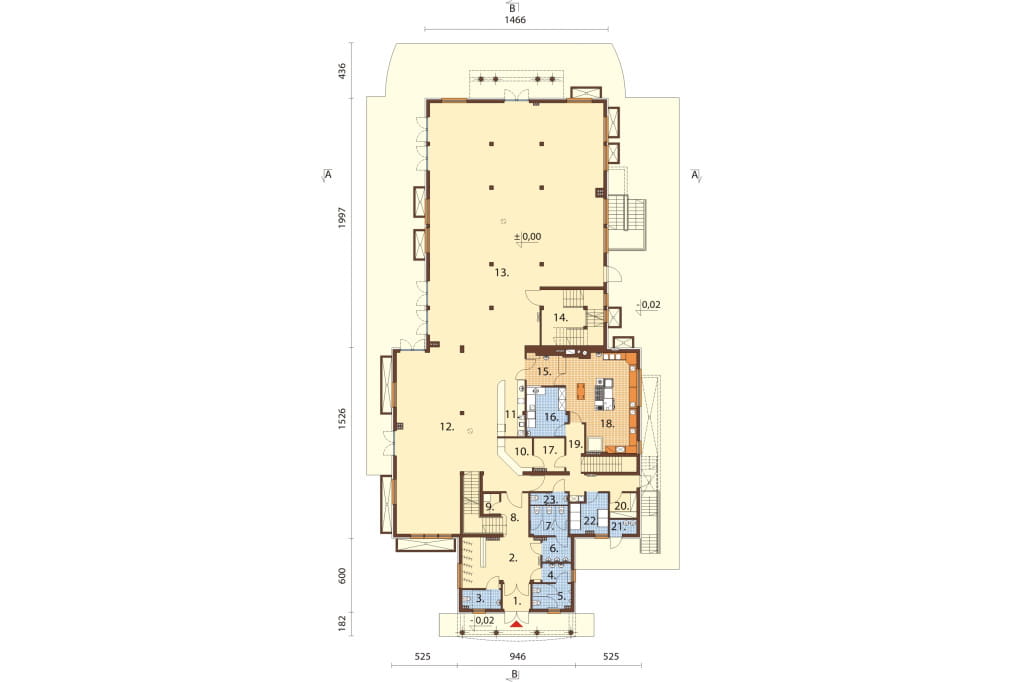

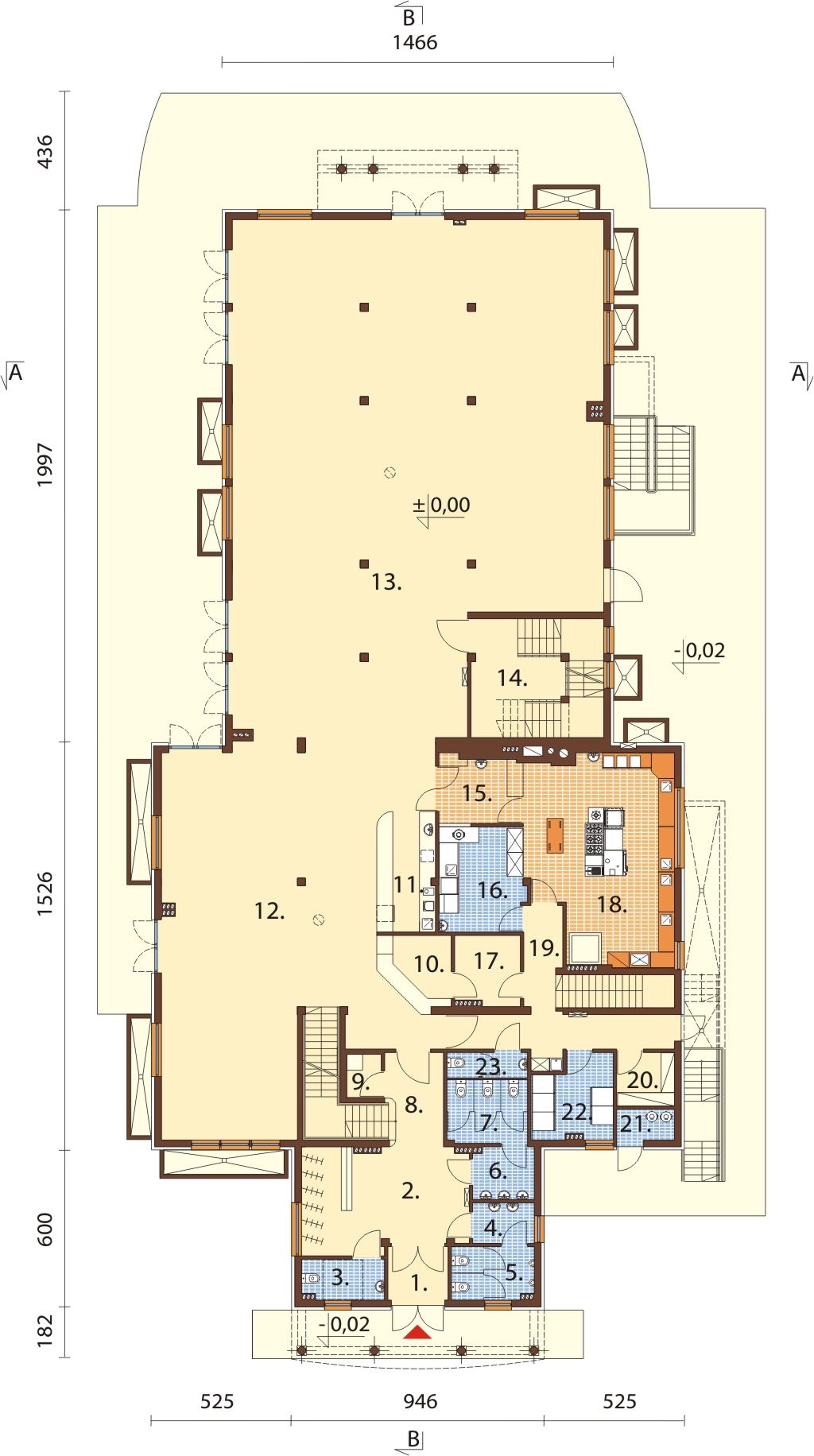

Rzut parteru
Parter: 565.50 m2
1. Wiatrołap 4,54 m2
2. Hall + szatnia 23,78 m2
3. WC dla osób niepełnosprawnych 4,66 m2
4. Przedsionek WC 3,51 m2
5. WC męski 6,12 m2
6. Przedsionek WC 4,47 m2
7. WC damski 7,21 m2
8. Klatka schodowa 11,55 m2
9. Zrzut bielizny brudnej 2,11 m2
10. Recepcja 6,68 m2
11. Bufet 9,78 m2
12. Sala konsumpcyjna 112,96 m2
13. Sala konsumpcyjna 245,55 m2
14. Klatka schodowa 17,05 m2
15. Rozdzielnia kelnerska 7,48 m2
16. Zmywalnia naczyń 12,62 m2
17. Biuro 6,34 m2
18. Kuchnia 40,59 m2
19. Korytarz 19,91 m2
20. Magazyn zasobów 4,36 m2
21. Pomieszczenie na odpadki 2,50 m2
22. Magazyn szaf chłodniczych 8,87 m2
23. WC personelu kuchni 2,90 m2
Po wejściu do budynku przez główne wejście jest szatnia i sanitariaty. Następnie mamy recepcję oraz przylegający do niej bufet, oraz kuchnię z zapleczem. Główną przestrzeń na parterze zajmują dwie duże sale konsumpcyjne, w których można urządzać wesela i innego rodzaju imprezy okolicznościowe.

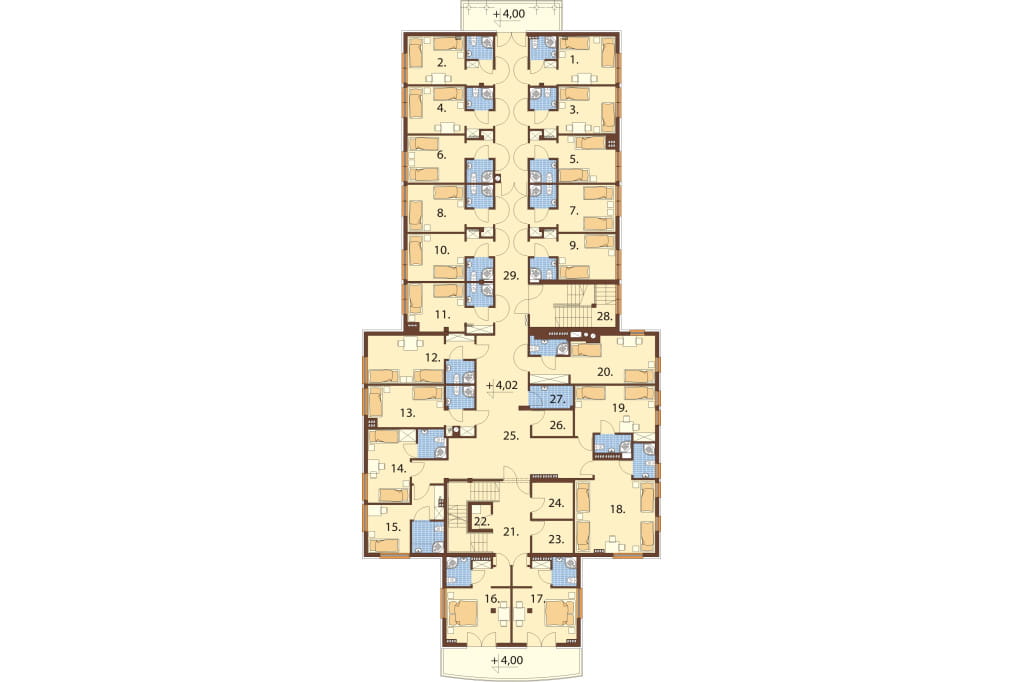

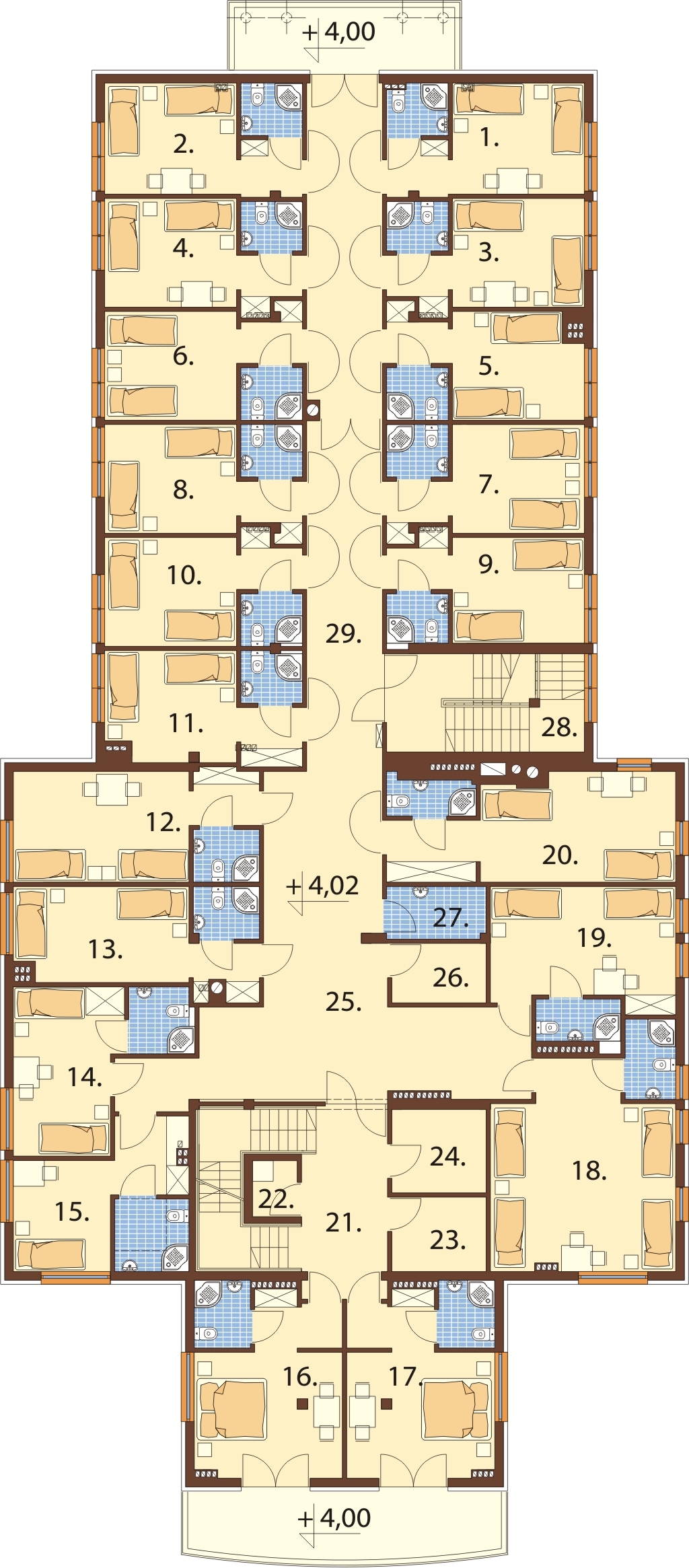

Rzut pierwszego piętra
I piętro: 544.20 m2
1. Pokój noclegowy 17,85 m2
2. Pokój noclegowy 17,96 m2
3. Pokój noclegowy 17,34 m2
4. Pokój noclegowy 17,34 m2
5. Pokój noclegowy 16,83 m2
6. Pokój noclegowy 17,43 m2
7. Pokój noclegowy 17,43 m2
8. Pokój noclegowy 17,43 m2
9. Pokój noclegowy 17,05 m2
10. Pokój noclegowy 17,46 m2
11. Pokój noclegowy 17,65 m2
12. Pokój noclegowy 22,5 m2
13. Pokój noclegowy 19,73 m2
14. Pokój noclegowy 18,30 m2
15. Pokój noclegowy 18,4 m2
16. Pokój noclegowy 22,45 m2
17. Pokój noclegowy 22,25 m2
18. Pokój noclegowy 32,73 m2
19. Pokój noclegowy 21,3 m2
20. Pokój noclegowy 24,9 m2
21. Klatka schodowa 18,75 m2
22. Zrzut bielizny brudnej 2,11 m2
23. Magazyn bielizny czystej 5,92 m2
24. Magazyn 6,624 m2
25. Korytarz 75,29 m2
26. Magazyn 4,74 m2
27. Pomieszczenie na środki czystości 3,93 m2
28. Klatka schodowa 11,75 m2
29. Korytarz 20,78 m2

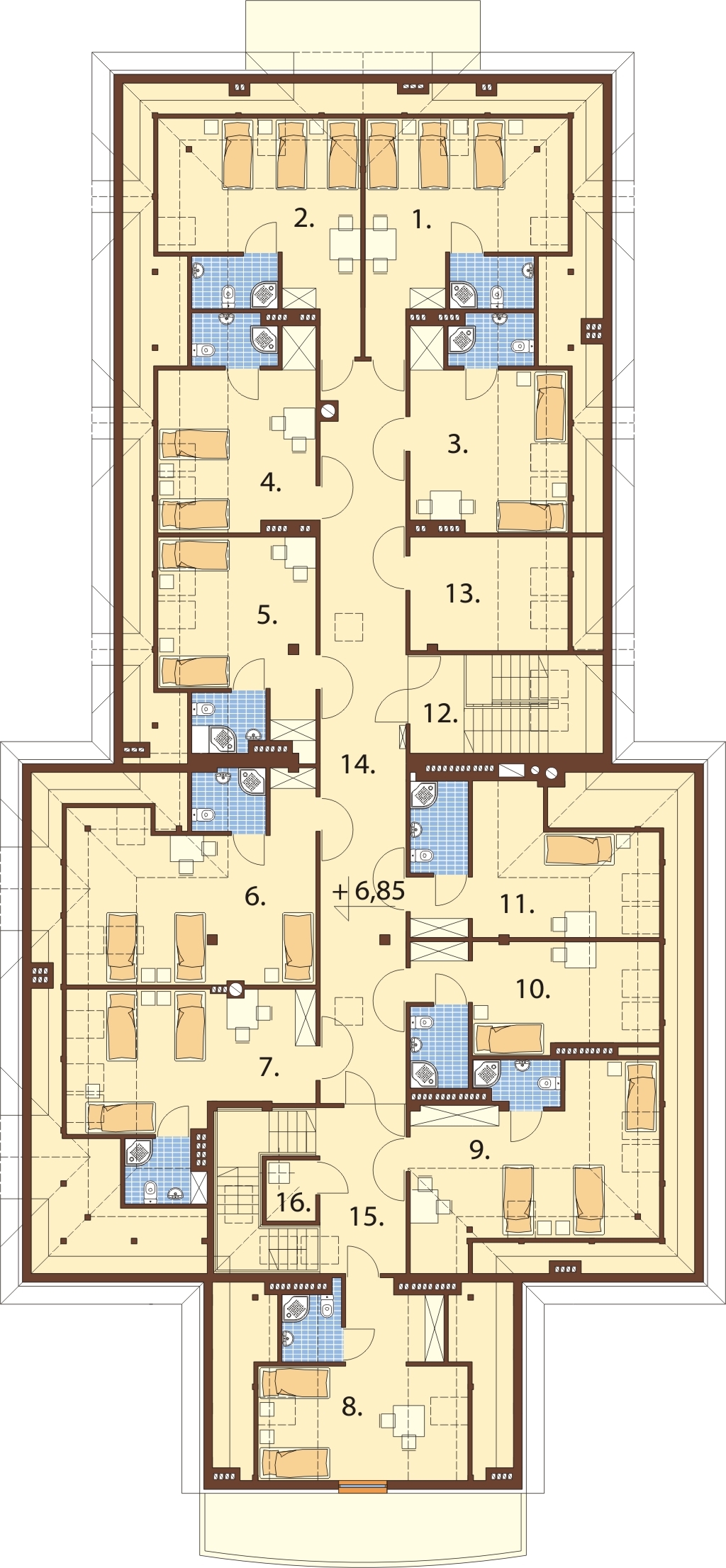

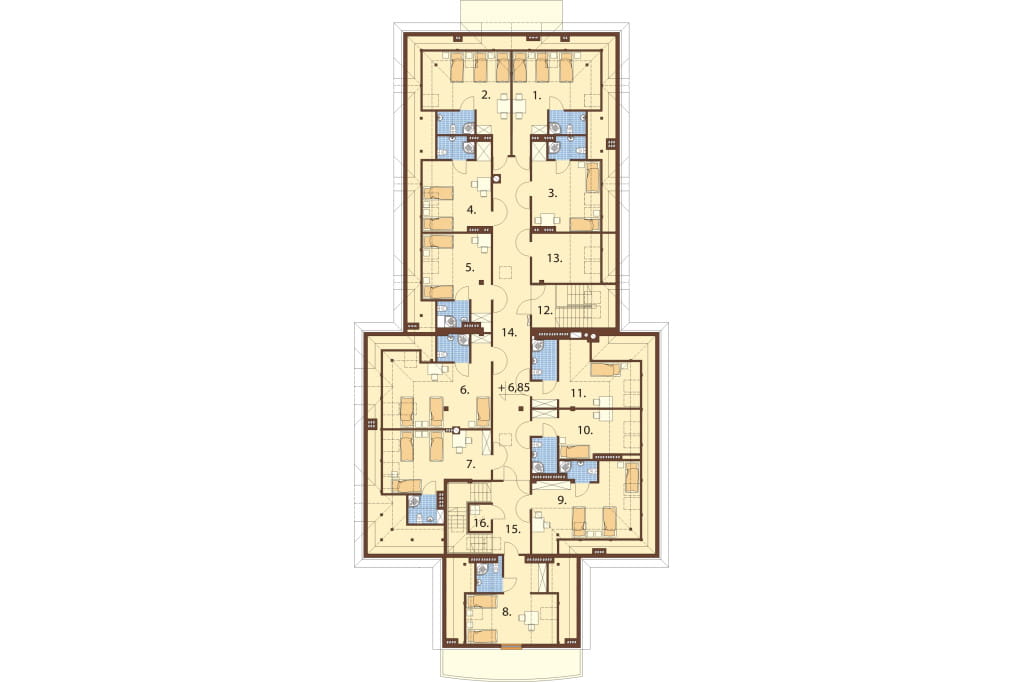

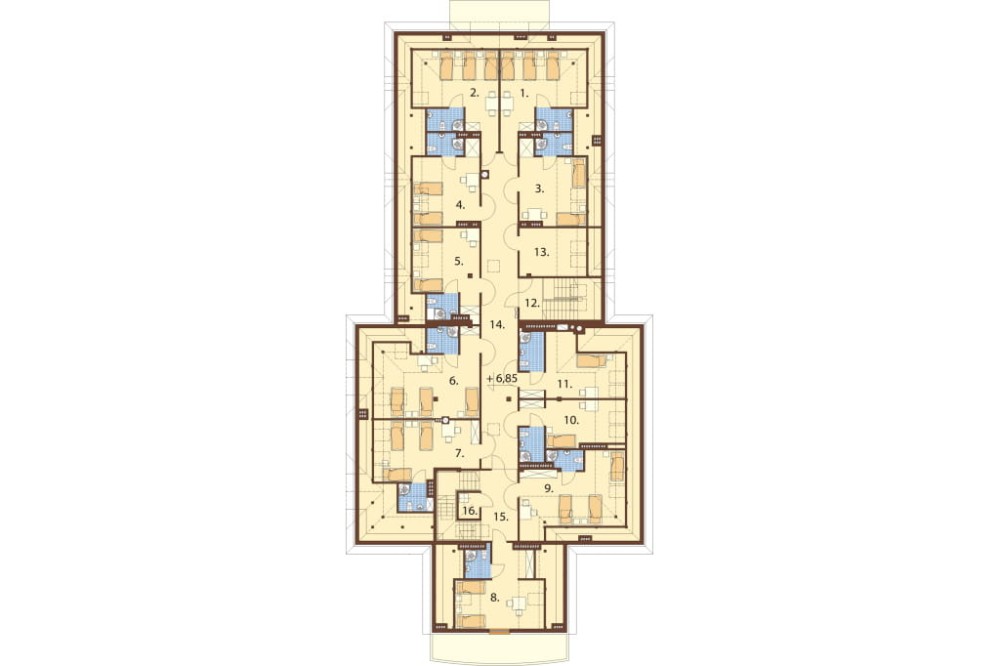

Rzut piętra / antresoli
Poddasze: 325.50 / 429.20 m2
1. Pokój noclegowy 20,48 m2
2. Pokój noclegowy 20,48 m2
3. Pokój noclegowy 18,93 m2
4. Pokój noclegowy 18,93 m2
5. Pokój noclegowy 18,71 m2
6. Pokój noclegowy 29,46 m2
7. Pokój noclegowy 24,21 m2
8. Pokój noclegowy 21,06 m2
9. Pokój noclegowy 20,67 m2
10. Pokój noclegowy 19,3 m2
11. Pokój noclegowy 19,37 m2
12. Klatka schodowa 12,57 m2
13. Magazyn 10,67 m2
14. Hall 53,14 m2
15. Klatka schodowa 16,0 m2
16. Zrzut bielizny brudnej 1,52 m2
Na poddaszu zaprojektowaliśmy pięć pokoi trzyosobowych z łazienkami, cztery pokoje dwuosobowe z łazienkami i dwa pokoje jednoosobowe. Przy schodach na pierwsze piętro jest magazyn, który pomoże w utrzymaniu czystości.

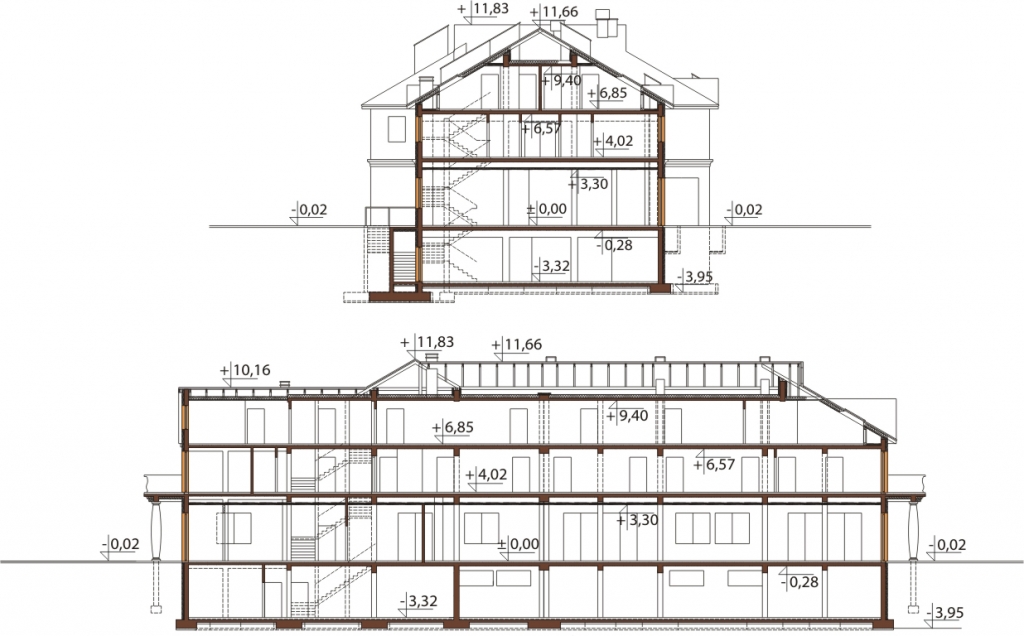

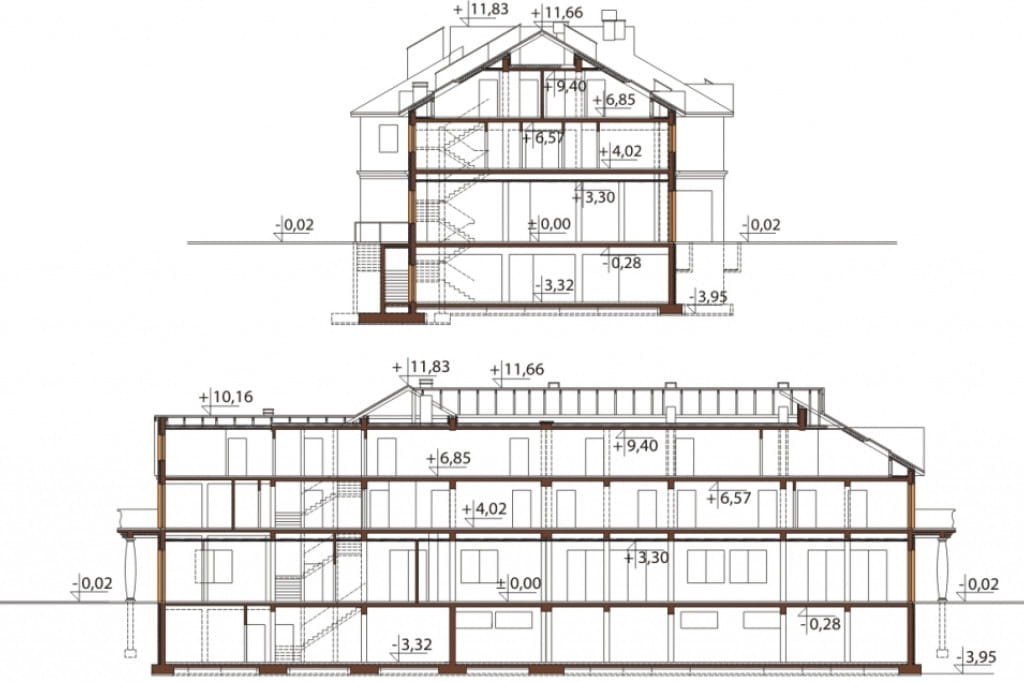

Przekrój

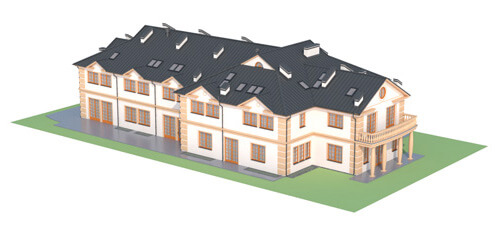

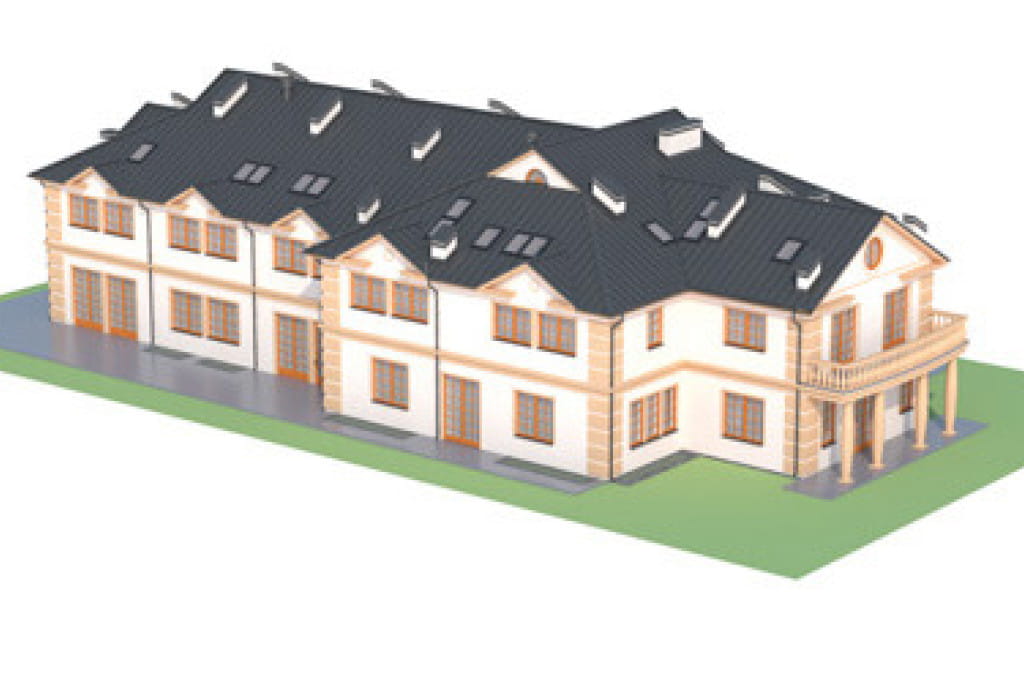

Model 3D

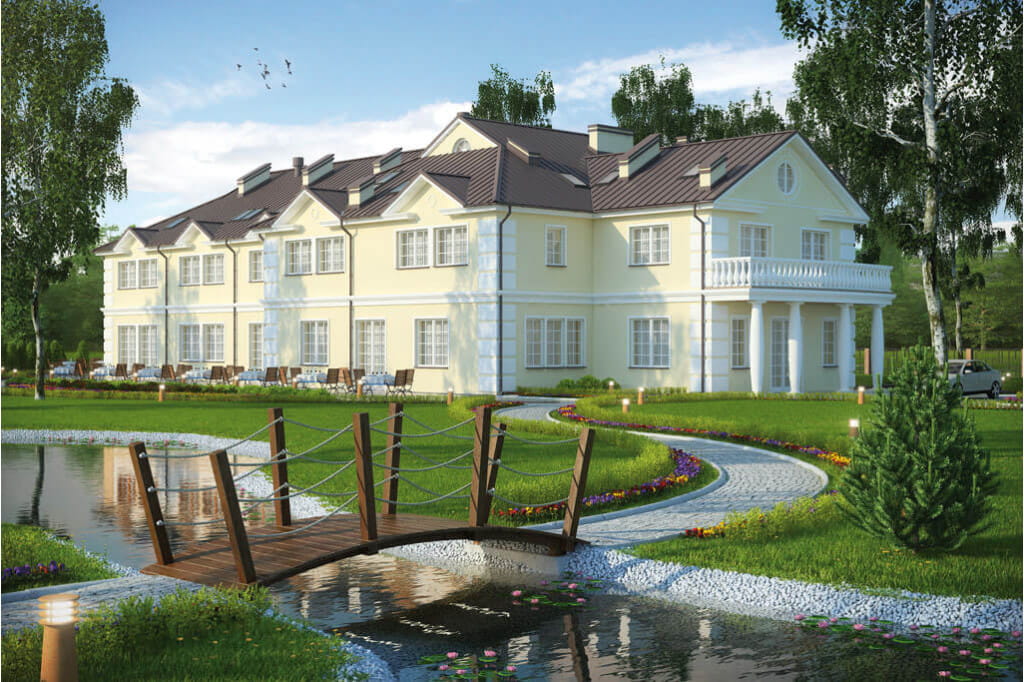

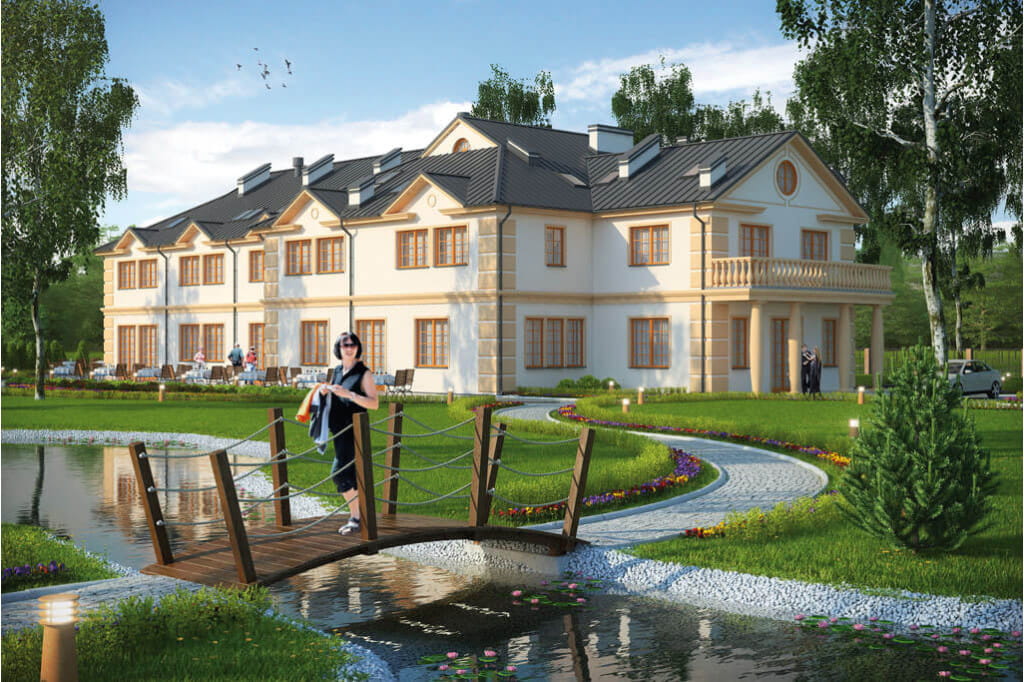

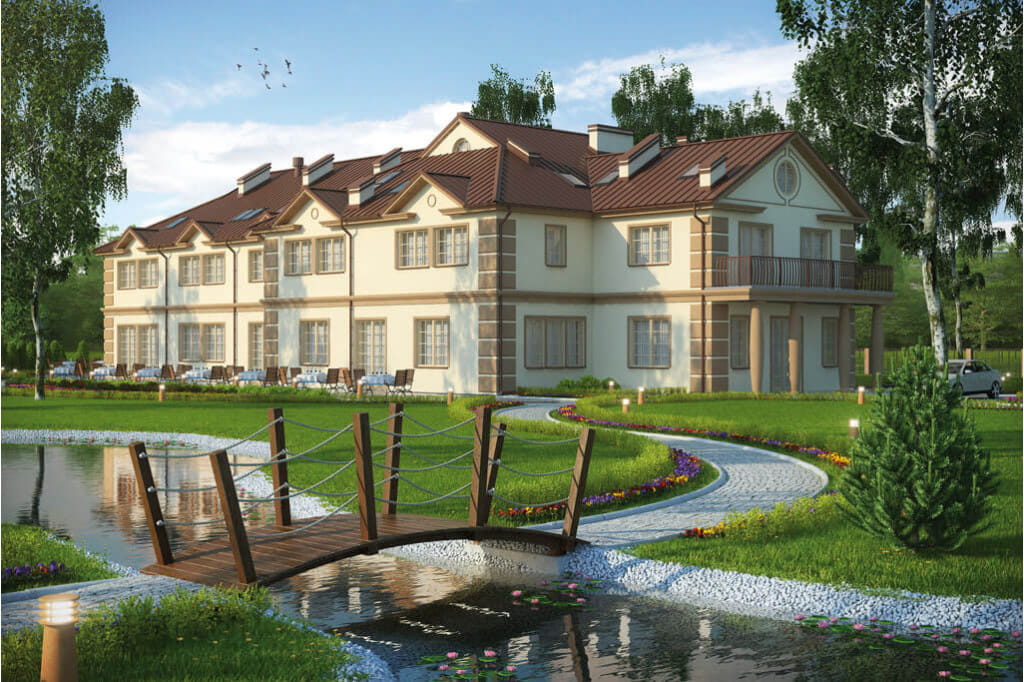

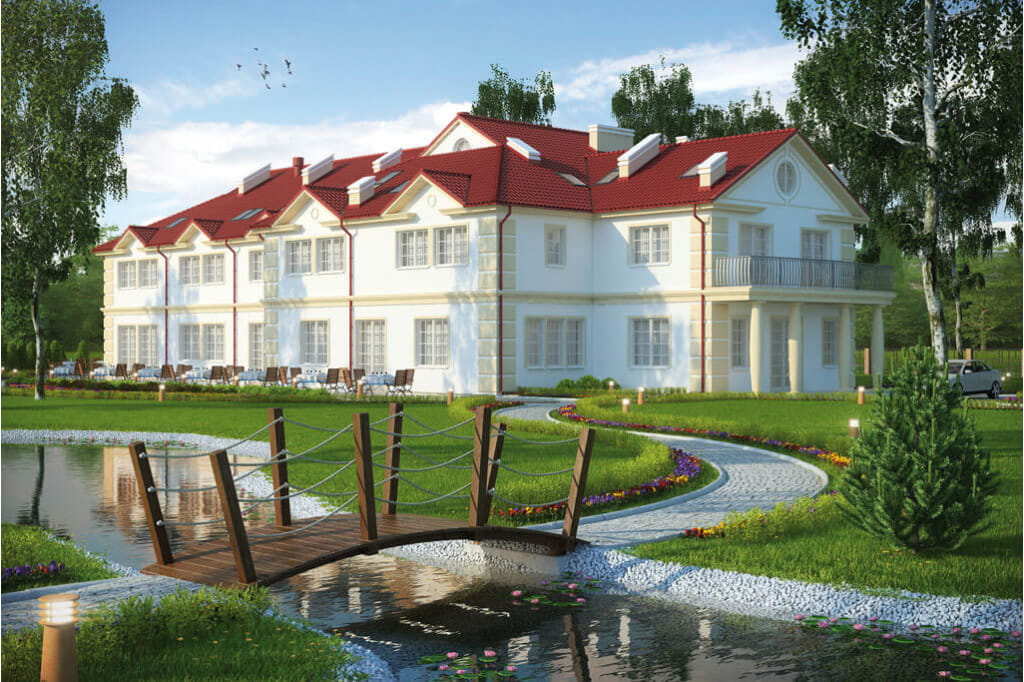

Bryła budynku ma wydłużony kształt, dzięki czemu nie wymaga szerokiej działki. Tradycyjna architektura podkreślona jest przez wielospadowy dach na którym rozmieściliśmy okna połaciowe doświetlające pokoje na poddaszu. W elewacji frontowej i ogrodowej zwracają uwagę balkony z efektownymi balustradami. Warto zadbać o odpowiednie oświetlenie elewacji, dzięki czemu w nocy będą widoczne wszystkie detale architektury. By wybudować K-12C potrzeba działki o szerokości minimum 28m.

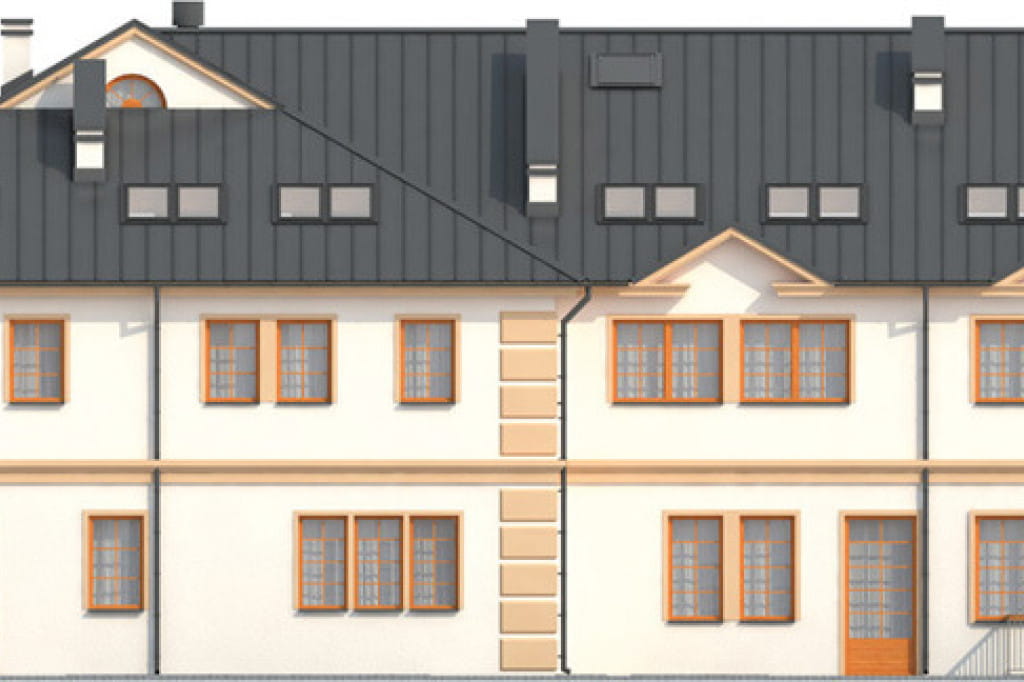

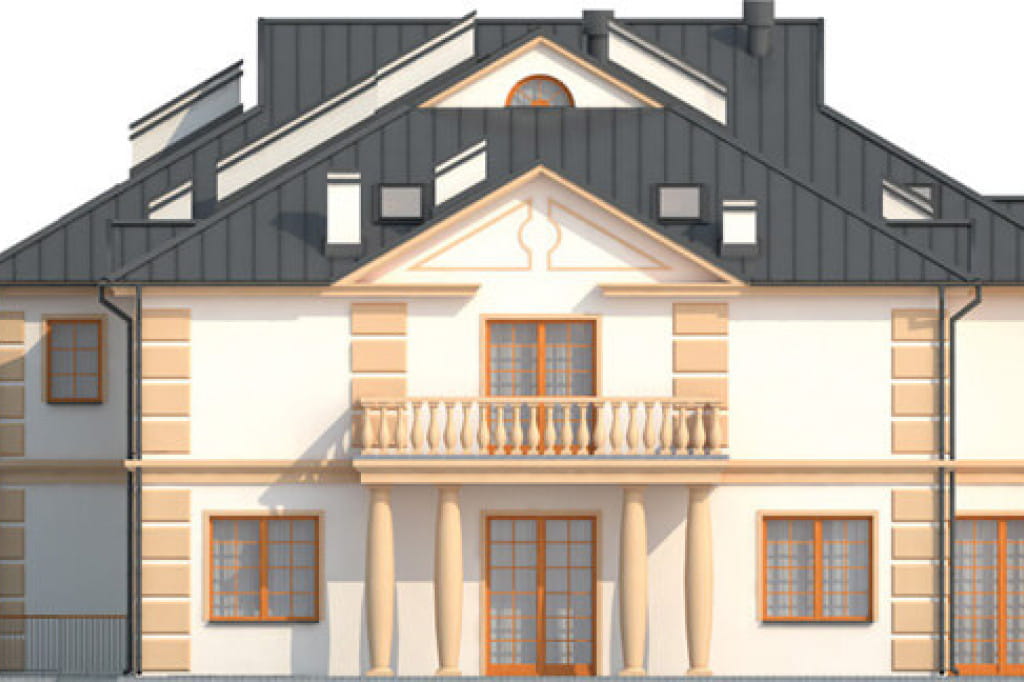

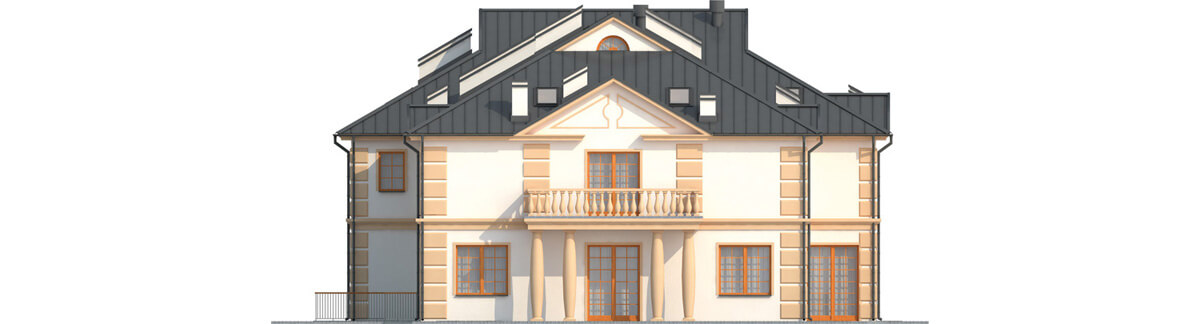

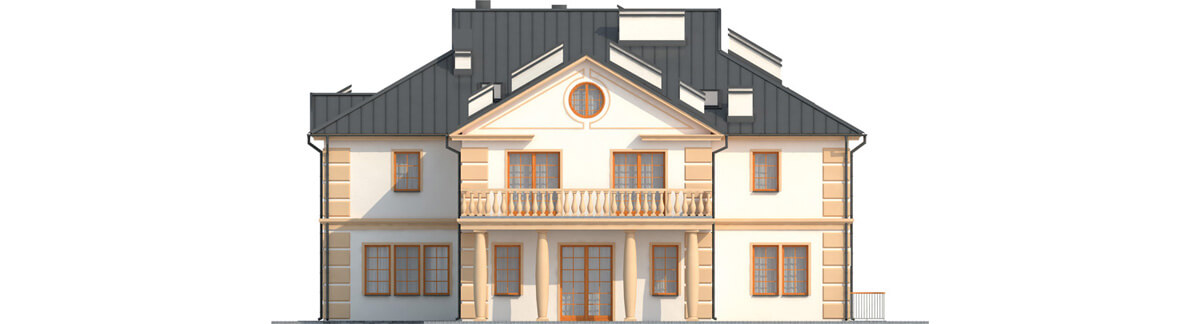

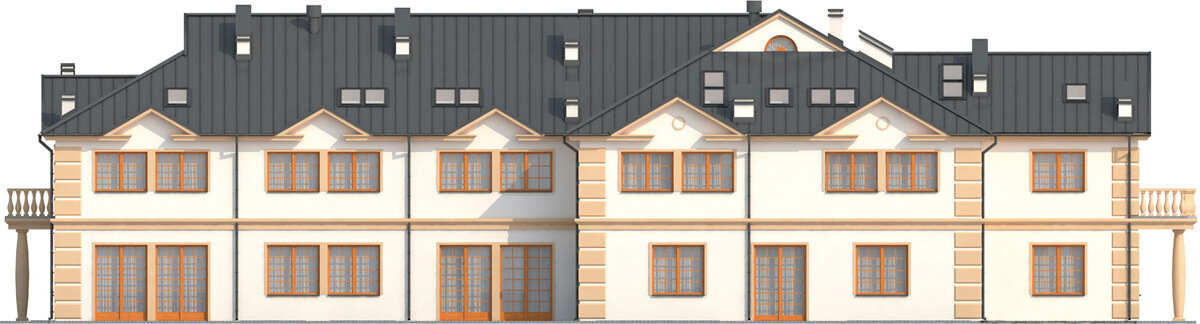

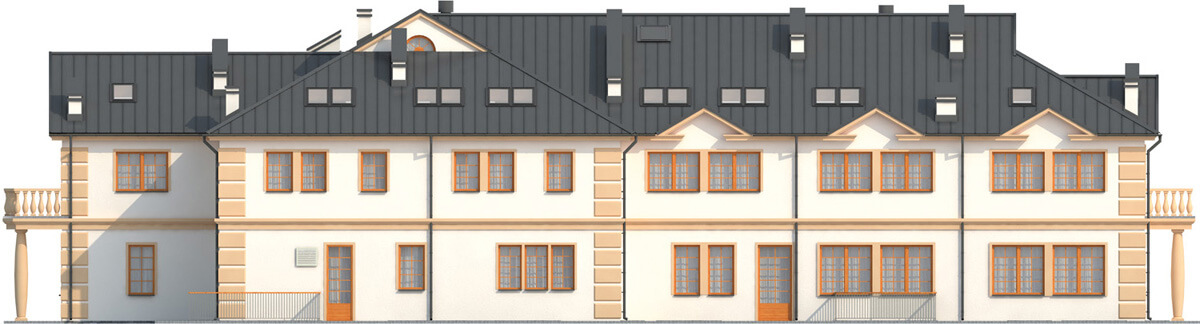

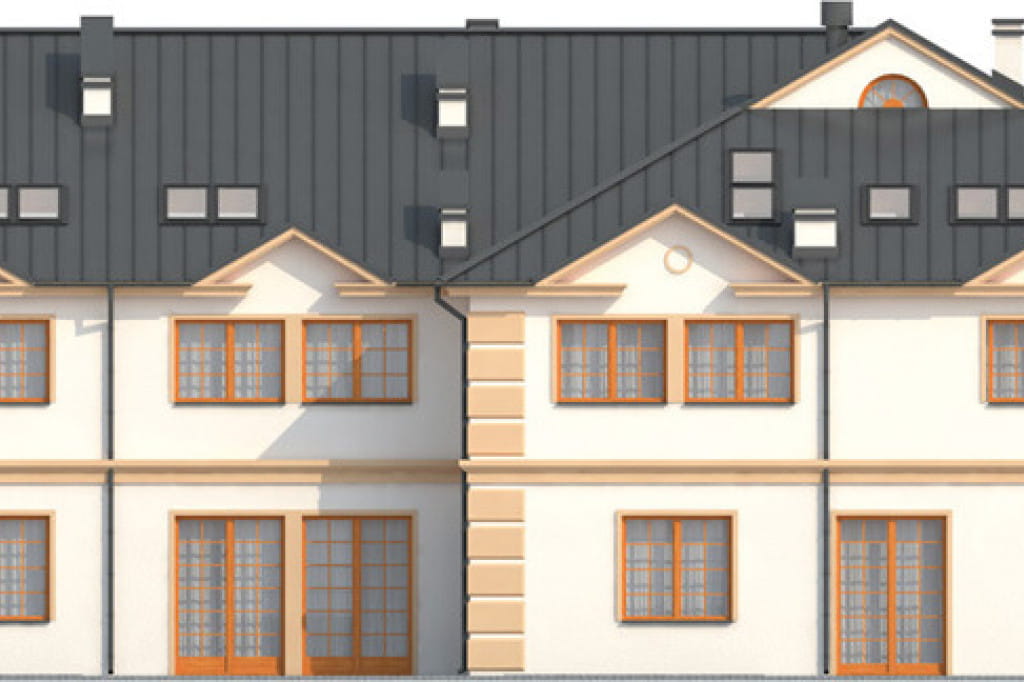

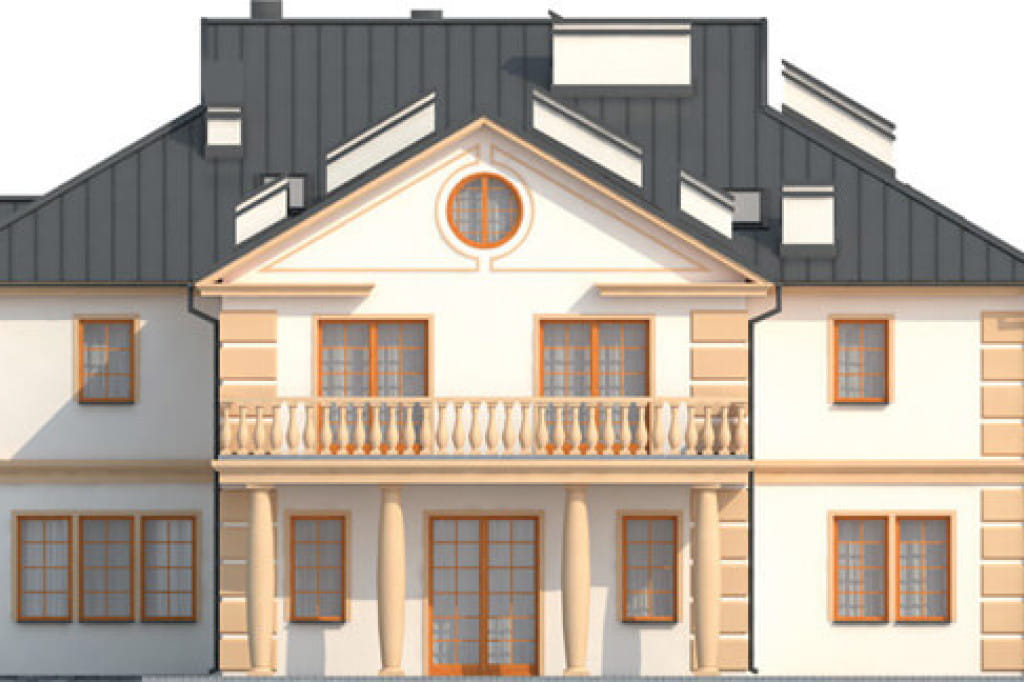

Elewacje
Informacje podstawowe
Projekt budynku gastronomiczno - noclegowego K-12C, 2 piętrowy z poddaszem użytkowym, podpiwniczony. Budynek może pełnić funkcję hotelu, pensjonatu, zajazdu lub po niewielkim dostosowaniu - domu opieki dla osób starszych.
Technologia: ściany zewnętrzne - pustak ceramiczny 25 cm, styropian 15 cm, tynk zewnetrzny.
Stropy: żelbetowe
Kąt nachylenia dachu: 30°.
Pokrycie dachu: blacha dachówkowa
Ogrzewanie: z kotłowni na paliwo stałe zlokalizowanej w podpiwniczeniu
Wentylacja mechaniczna:
sala restauracyjna - wentylacja mechaniczna wywiewna, kuchnia z zapleczem wentylacja mechaniczna nawiewno - wywiewna
Program: sala konsumpcyjna, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, biuro, kotłownia, 31 pokoi hotelowych z łazienkami.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Anna Tenerowicz, Jaromir Mruk, Łukasz Szczepaniak,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna, hydranty przeciwpożarowe wewnętrzne)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie ewakuacyjne, SAP)
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 0 - 50
- Powierzchnia użytkowa (m²) 2000 - 3000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 25 - 30
- Szerokość działki/krótszy bok (m) 25 - 30
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 0.00
- Powierzchnia użytkowa (m²) 2001.40
- Powierzchnia zabudowy (m²) 654.15
- Szerokość budynku/krótszy bok (m) 19.96
- Długość budynku/dłuższy bok (m) 41.23
- Wysokość budynku (m) 11.85
- Szerokość działki/krótszy bok (m) 28.00
- Kąt nachylenia dachu (°) 30°
- Rodzaj dachu wielospadowy
- Piwnica podpiwniczony
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Układ dachu szczytowy
- Kubatura (m³) 8503.95
- Liczba kondygnacji 4
- Rodzaj ogrzewania paliwo stałe
- Liczba pomieszczeń 124
- Liczba łazienek (bez WC) 31 - 40
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
