Projekt

Budynek hotelowy
Kod: K-54
Zadzwoń do nas!
PN - PT od 8 do 16: 780 001 242,
508 037 512
KOSZTORYS
PROJEKTU DODAJ
DO TECZKI

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym

Projekt na zamówienie. Zapytaj o cenę.

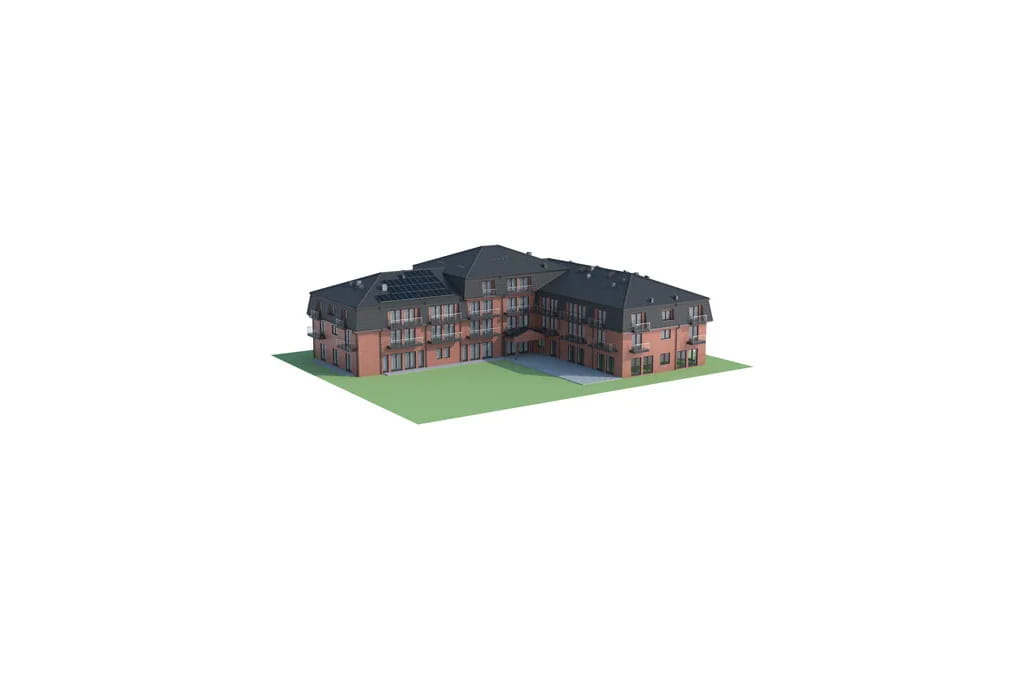

Model

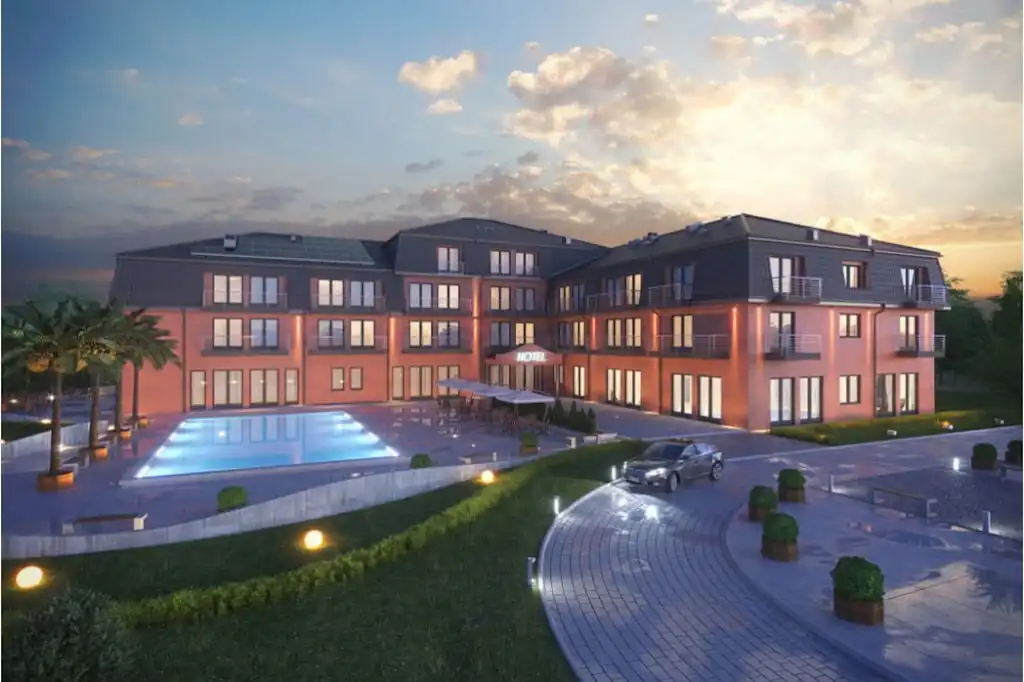

Projekt K-54 - model

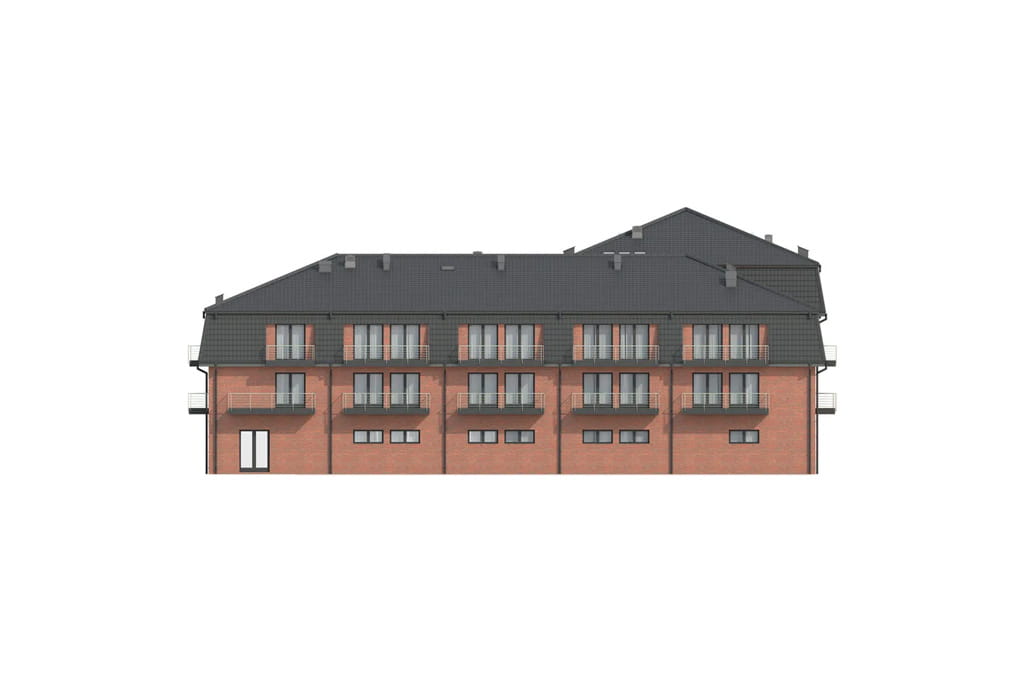

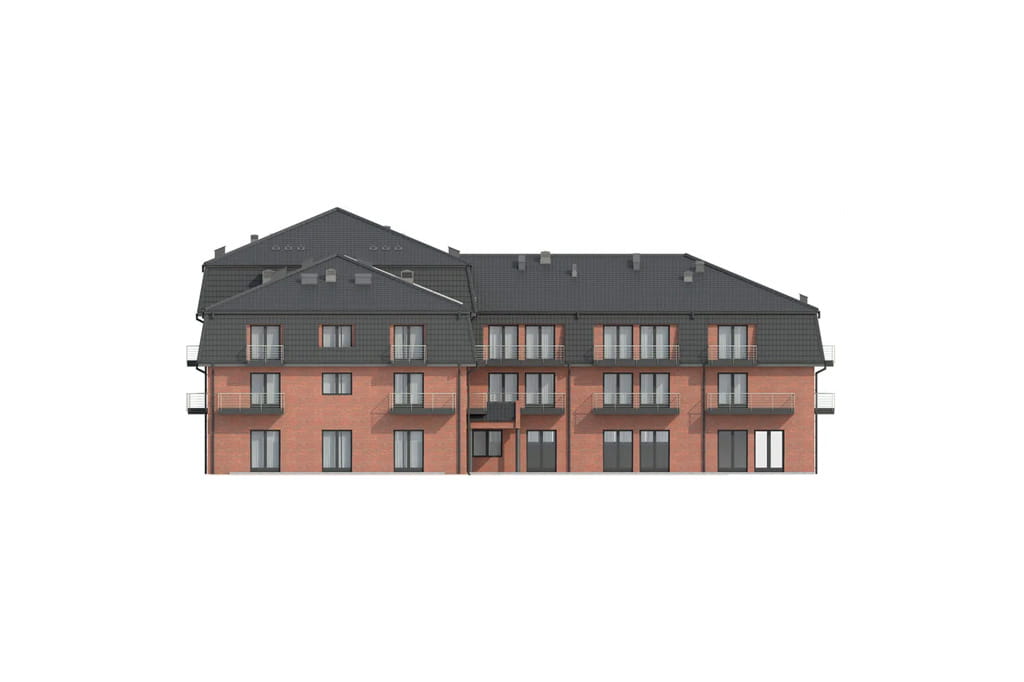

Elewacje



Projekt K-54 - elewacja

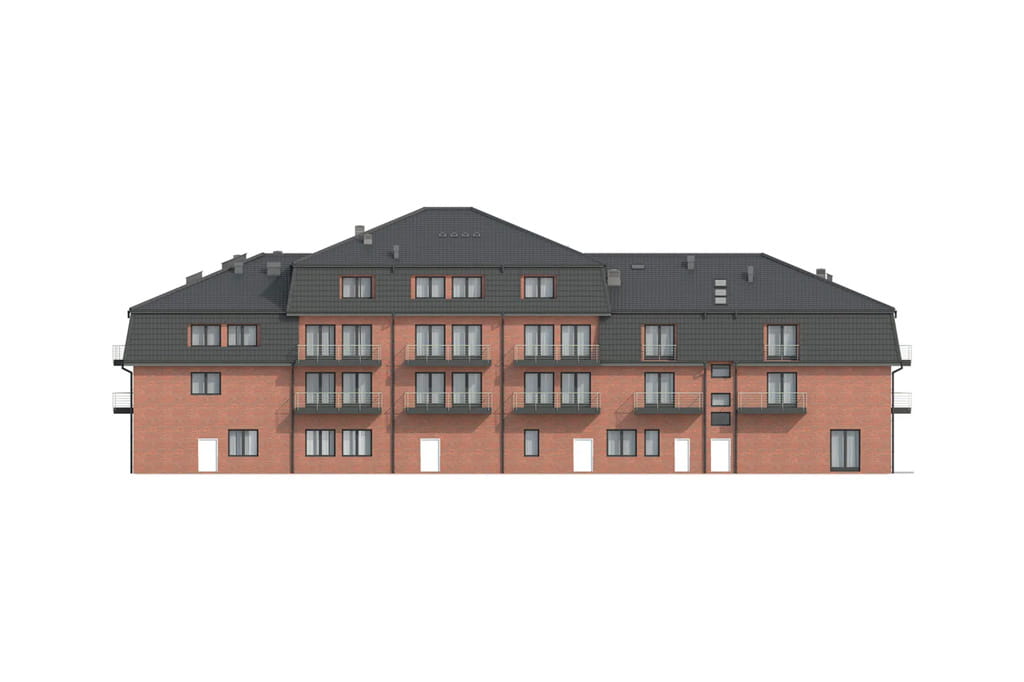

elewacja ogrodowa
Projekt K-54 - elewacja

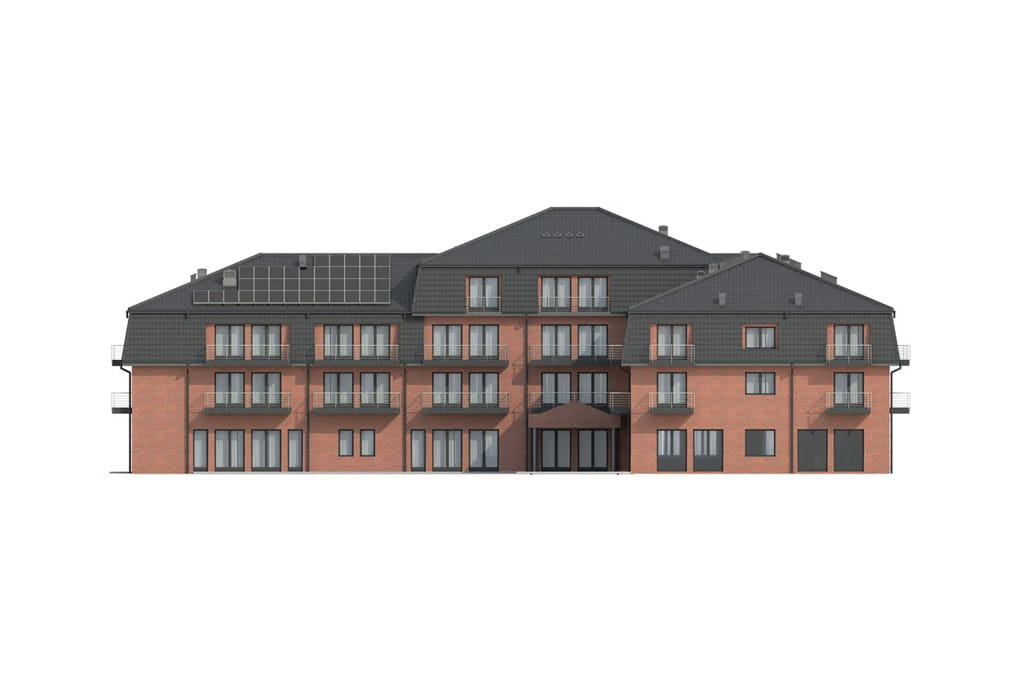

elewacja frontowa
Projekt K-54 - elewacja
elewacja boczna
Projekt K-54 - elewacja
elewacja boczna

zobacz realizacje naszych projektów

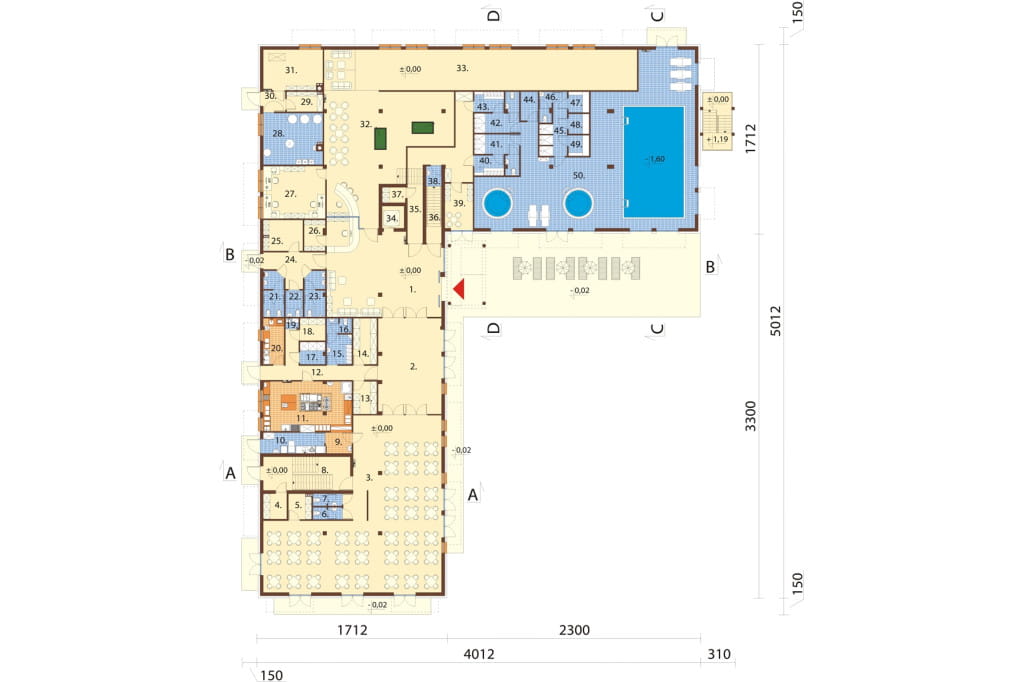

Rzut parteru



Projekt K-54 - rzut

 Parter: 1114,81 m2

1. Hall główny 83,97 m2
2. Sala wielofunkcyjna 49,41 m2
3. Restauracja 184,28 m2
4. Pomieszczenie techniczne 4,95 m2
5. Magazyn 4,81 m2
6. WC dla mężczyzn 2,85 m2
7. WC dla kobiet 2,85 m2
8. Klatka schodowa 24,09 m2
9. Rozdzielnia kelnerska 4,48 m2
10. Zmywalnia 10,54 m2
11. Kuchnia 35,93 m2
12. Korytarz 17,40 m2
13. Magazyn na napoje i alkohol 6,37 m2
14. Magazyn produktów suchych 9,02 m2
15. Pomieszczenie socjalne 6,17 m2
16. WC 3,02 m2
17. Chłodnia 4,56 m2
18. Magazyn owoców / warzyw 4,64 m2
19. Pomieszczenie gospodarcze 1,09 m2
20. Obróbka warzyw / jaj 7,94 m2
21. WC dla kobiet 7,51 m2
22. WC dla os. niepełnosprawnych 3,81 m2
23. WC dla mężczyzn 7,51 m2
24. Korytarz 11,60 m2
25. Magazyn na rowery 10,27 m2
26. Zaplecze recepcji 5,43 m2
27. Biuro 26,80 m2
28. Kotłownia gazowa 24,80 m2
29. Pomieszczenie gospodarcze 5,84 m2
30. Przedsionek 3,62 m2
31. Pomieszczenie gospodarcze 19,51 m2
32. Bar / bilard 97,12 m2
33. Kręgielnia 105,11 m2
34. Szyb windy 4,02 m2
35. Korytarz 30,81 m2
36. Klatka schodowa 5,74 m2
37. Magazyn 2,94 m2
38. Pomieszczenie gospodarcze 3,65 m2
39. Bawialnia dla dzieci 10,28 m2
40. Szatnia męska 4,93 m2
41. Natrysk + WC 9,66 m2
42. Natrysk + WC 9,66 m2
43. Szatnia damska 4,93 m2
44. Pom. techniczne basenu 4,13 m2
45. Natrysk 10,96 m2
46. WC 3,07 m2
47. Sauna 3,55 m2
48. Sauna 3,43 m2
49. Sauna 3,55 m2
50. Basen 202,20 m2
POWIĘKSZ RZUT

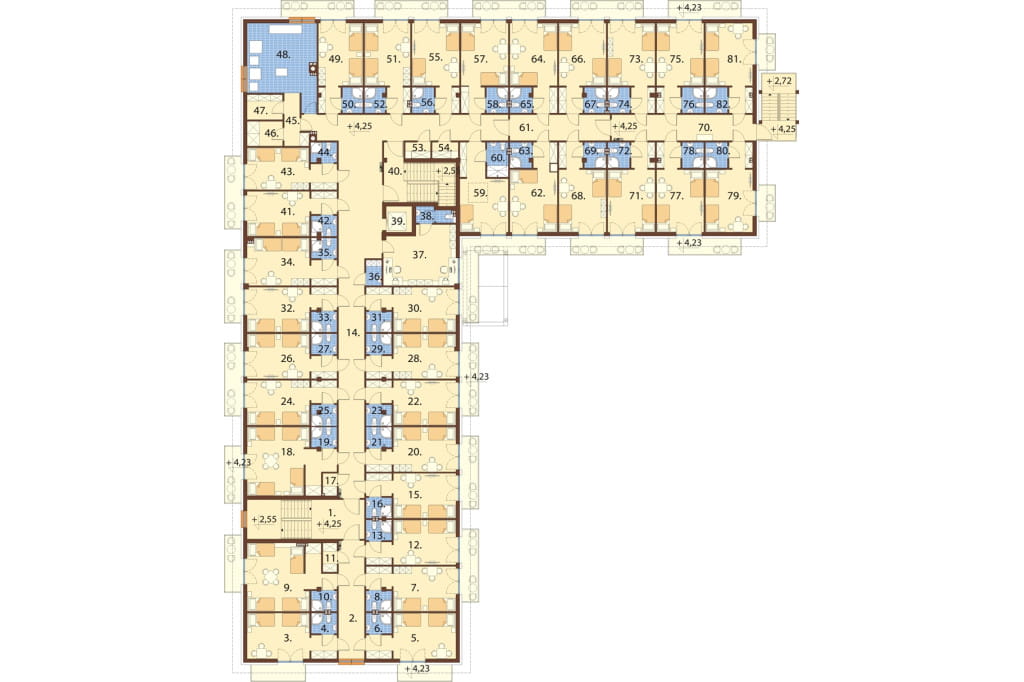

Rzut I piętra



Projekt K-54 - rzut

 I piętro: 1061,52 m2

1. Klatka schodowa 17,98 m2
2. Korytarz 19,48 m2
3. Pokój hotelowy 24,48 m2
4. Łazienka 3,12 m2
5. Pokój hotelowy 24,48 m2
6. Łazienka 3,12 m2
7. Pokój hotelowy 20,34 m2
8. Łazienka 3,10 m2
9. Pokój hotelowy 29,62 m2
10. Łazienka 3,10 m2
11. Pomieszczenie techniczne 1,15 m2
12. Pokój hotelowy 20,34 m2
13. Łazienka 3,10 m2
14. Korytarz 98,99 m2
15. Pokój hotelowy 20,34 m2
16. Łazienka 3,05 m2
17. Pomieszczenie techniczne 1,15 m2
18. Pokój hotelowy 30,76 m2
19. Łazienka 3,16 m2
20. Pokój hotelowy 20,34 m2
21. Łazienka 3,15 m2
22. Pokój hotelowy 20,34 m2
23. Łazienka 3,18 m2
24. Pokój hotelowy 20,34 m2
25. Łazienka 3,18 m2
26. Pokój hotelowy 20,34 m2
27. Łazienka 3,18 m2
28. Pokój hotelowy 20,34 m2
29. Łazienka 3,18 m2
30. Pokój hotelowy 20,34 m2
31. Łazienka 3,15 m2
32. Pokój hotelowy 20,34 m2
33. Łazienka 3,15 m2
34. Pokój hotelowy 21,68 m2
35. Łazienka 3,11 m2
36. Pomieszczenie gospodarcze 2,42 m2
37. Biuro 24,28 m2
38. WC 3,30 m2
39. Szyb windy
40. Klatka schodowa 14,27 m2
41. Pokój hotelowy 20,41 m2
42. Łazienka 3,06 m2
43. Pokój hotelowy 19,74 m2
44. Łazienka 3,09 m2
45. Korytarz 5,64 m2
46. Mag. śr. czystości 5,32 m2
47. Mag. bielizny brudnej 5,38 m2
48. Pralnia 30,48 m2
49. Pokój hotelowy 20,19 m2
50. Łazienka 3,18 m2
51. Pokój hotelowy 20,81 m2
52. Łazienka 3,11 m2
53. Mag. bielizny brudnej 2,21 m2
54. Mag. bielizny czystej 2,24 m2
55. Pokój hotelowy 21,39 m2
56. Łazienka 3,40 m2
57. Pokój hotelowy 21,39 m2
58. Łazienka 3,34 m2
59. Pokój hotelowy 20,92 m2
60. Łazienka 4,43 m2
61. Korytarz 15,52 m2
62. Pokój hotelowy 21,08 m2
63. Łazienka 3,25 m2
64. Pokój hotelowy 21,49 m2
65. Łazienka 3,25 m2
66. Pokój hotelowy 21,47 m2
67. Łazienka 3,27 m2
68. Pokój hotelowy 21,47 m2
69. Łazienka 3,27 m2
70. Korytarz 20,17 m2
71. Pokój hotelowy 21,34 m2
72. Łazienka 3,27 m2
73. Pokój hotelowy 21,34 m2
74. Łazienka 3,17 m2
75. Pokój hotelowy 21,34 m2
76. Łazienka 3,40 m2
77. Pokój hotelowy 21,34 m2
78. Łazienka 3,40 m2
79. Pokój hotelowy 21,38 m2
80. Łazienka 3,40 m2
81. Pokój hotelowy 21,38 m2
82. Łazienka 3,40 m2
POWIĘKSZ RZUT

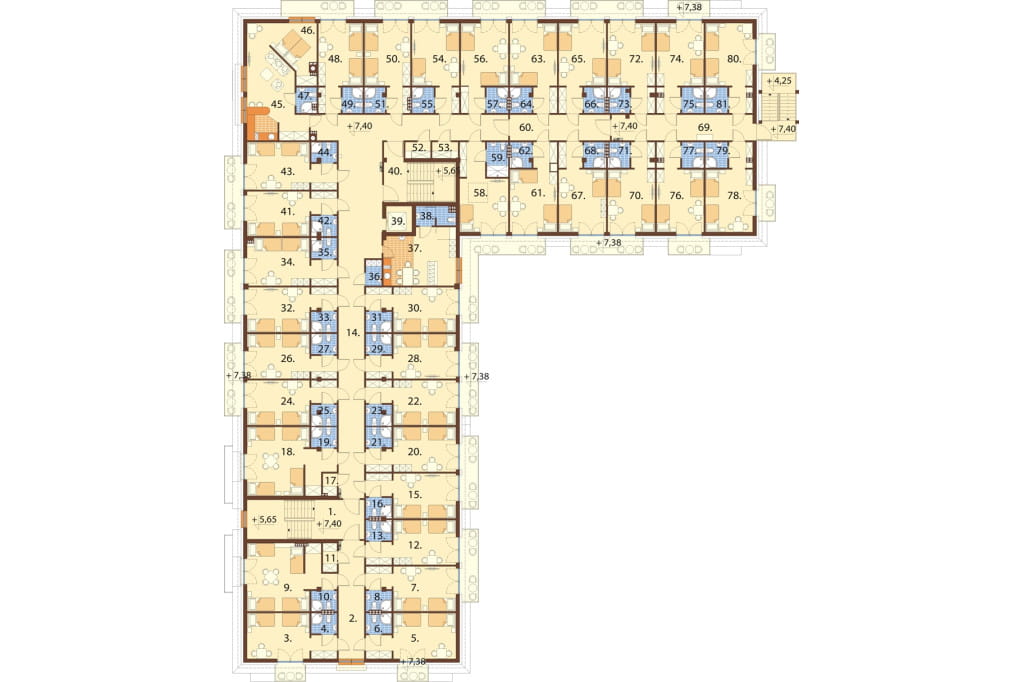

Rzut II piętra



Projekt K-54 - rzut

 II piętro: 1062,40 m2

1. Klatka schodowa 17,98 m2
2. Korytarz 19,48 m2
3. Pokój hotelowy 20,82 m2
4. Łazienka 3,06 m2
5. Pokój hotelowy 20,82 m2
6. Łazienka 3,06 m2
7. Pokój hotelowy 20,34 m2
8. Łazienka 3,04 m2
9. Pokój hotelowy 29,60 m2
10. Łazienka 3,04 m2
11. Pomieszczenie techniczne 1,15 m2
12. Pokój hotelowy 20,34 m2
13. Łazienka 3,05 m2
14. Korytarz 104,23 m2
15. Pokój hotelowy 20,34 m2
16. Łazienka 2,99 m2
17. Pomieszczenie techniczne 1,15 m2
18. Pokój hotelowy 30,76 m2
19. Łazienka 3,16 m2
20. Pokój hotelowy 20,34 m2
21. Łazienka 3,15 m2
22. Pokój hotelowy 20,34 m2
23. Łazienka 3,18 m2
24. Pokój hotelowy 20,34 m2
25. Łazienka 3,18 m2
26. Pokój hotelowy 20,34 m2
27. Łazienka 3,18 m2
28. Pokój hotelowy 20,34 m2
29. Łazienka 3,18 m2
30. Pokój hotelowy 20,34 m2
31. Łazienka 3,15 m2
32. Pokój hotelowy 20,34 m2
33. Łazienka 3,15 m2
34. Pokój hotelowy 21,68 m2
35. Łazienka 3,11 m2
36. Pomieszczenie gospodarcze 2,42 m2
37. Pokój socjalny 23,66 m2
38. WC 4,30 m2
39. Szyb windy
40. Klatka schodowa 16,53 m2
41. Pokój hotelowy 20,41 m2
42. Łazienka 3,06 m2
43. Pokój hotelowy 19,74 m2
44. Łazienka 3,09 m2
45. Pokój + aneks kuch. 28,47 m2
46. Pokój 14,08 m2
47. Łazienka 3,00 m2
48. Pokój hotelowy 20,19 m2
49. Łazienka 3,18 m2
50. Pokój hotelowy 20,71 m2
51. Łazienka 3,11 m2
52. Mag. bielizny brudnej 2,21 m2
53. Mag. bielizny czystej 2,24 m2
54. Pokój hotelowy 21,39 m2
55. Łazienka 3,40 m2
56. Pokój hotelowy 21,39 m2
57. Łazienka 3,28 m2
58. Pokój hotelowy 20,92 m2
59. Łazienka 4,37 m2
60. Korytarz 15,52 m2
61. Pokój hotelowy 21,08 m2
62. Łazienka 3,19 m2
63. Pokój hotelowy 21,49 m2
64. Łazienka 3,19 m2
65. Pokój hotelowy 21,47 m2
66. Łazienka 3,19 m2
67. Pokój hotelowy 21,47 m2
68. Łazienka 3,19 m2
69. Korytarz 20,17 m2
70. Pokój hotelowy 21,34 m2
71. Łazienka 3,19 m2
72. Pokój hotelowy 21,34 m2
73. Łazienka 3,09 m2
74. Pokój hotelowy 21,27 m2
75. Łazienka 3,40 m2
76. Pokój hotelowy 21,27 m2
77. Łazienka 3,40 m2
78. Pokój hotelowy 21,29 m2
79. Łazienka 3,40 m2
80. Pokój hotelowy 21,29 m2
81. Łazienka 3,40 m2
POWIĘKSZ RZUT

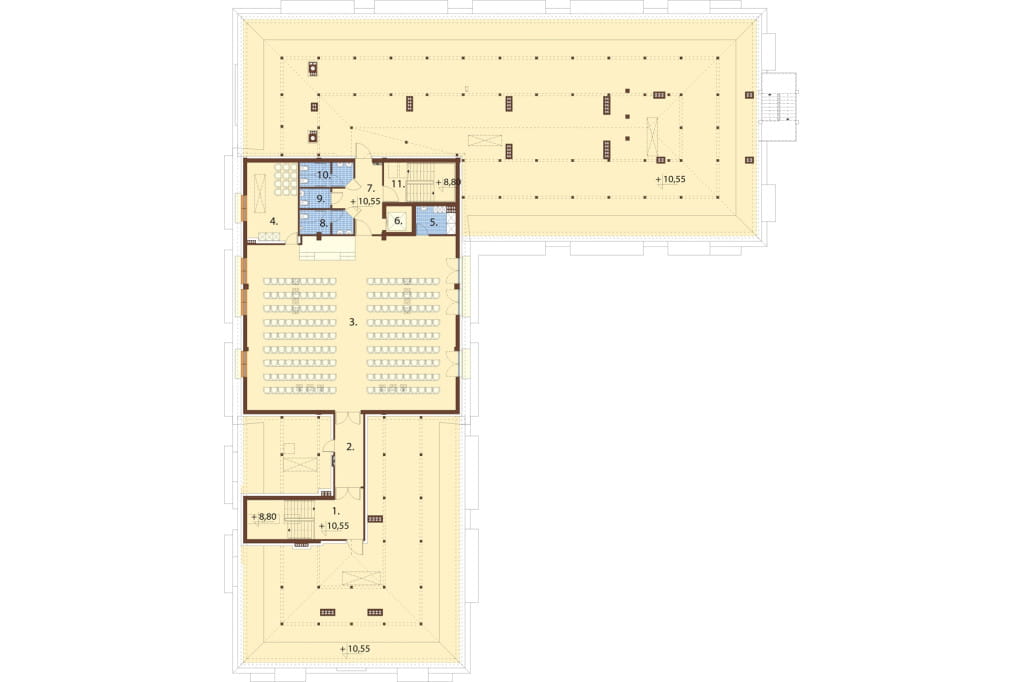

Rzut III piętra



Projekt K-54 - rzut

III piętro: 331,16 m2

1. Klatka schodowa 25,92 m2
2. Korytarz 12,36 m2
3. Sala konferencyjna 214,61 m2
4. Magazyn 23,72 m2
5. Pom. porządkowe 6,43 m2
6. Szyb windy
7. Korytarz 13,72 m2
8. WC dla mężczyzn 7,49 m2
9. WC dla os. niepełnosprawnych 3,69 m2
10. WC dla kobiet 7,49 m2
11.Klatka schodowa 15,73 m2
POWIĘKSZ RZUT

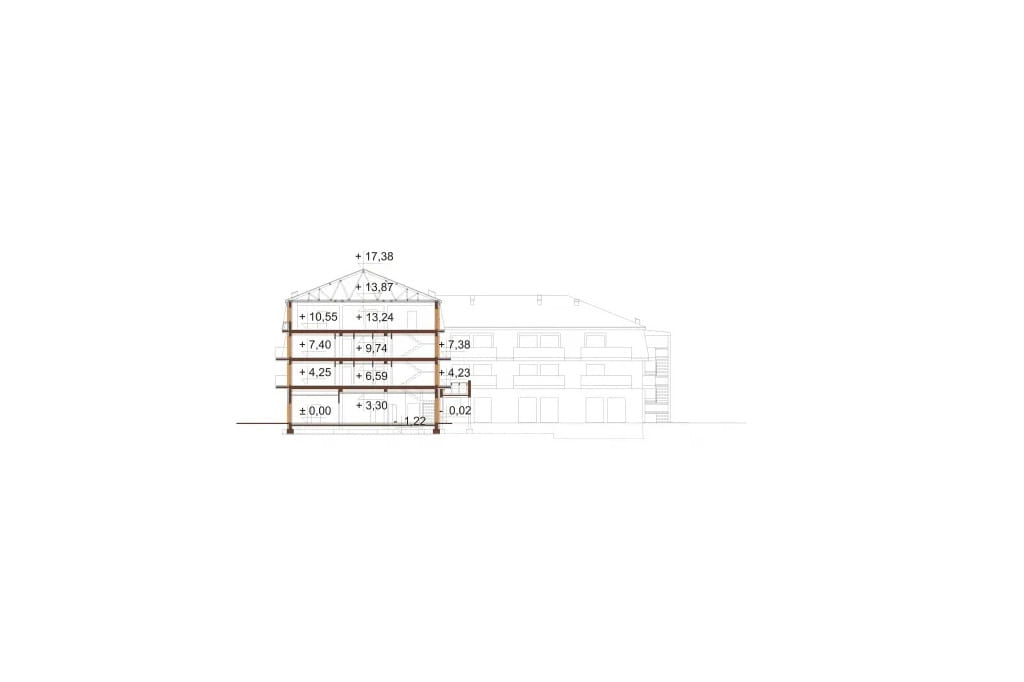

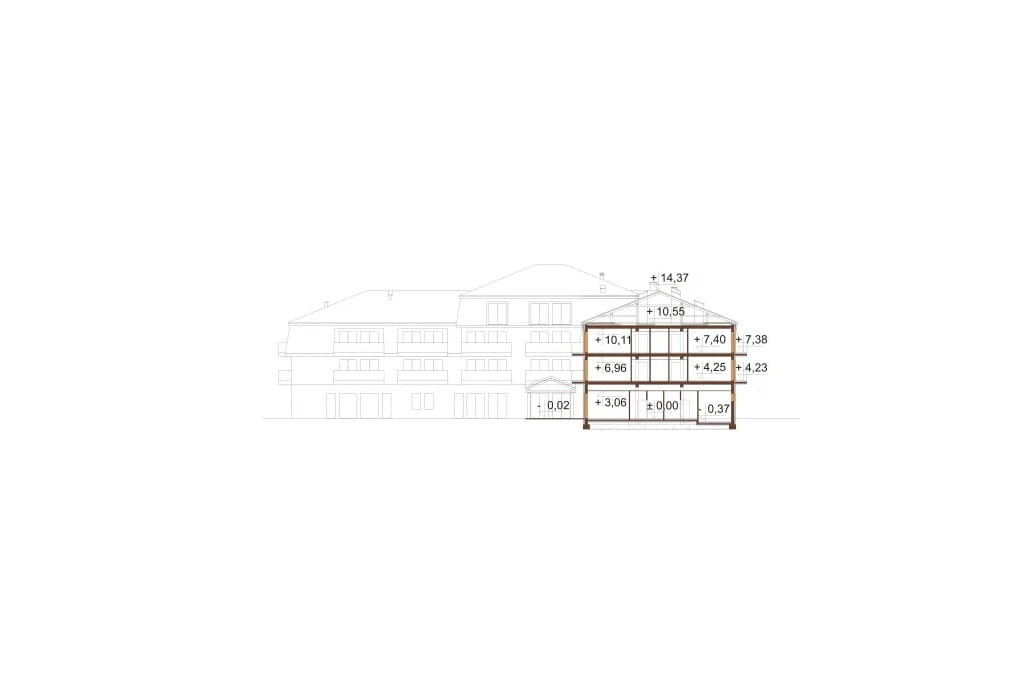

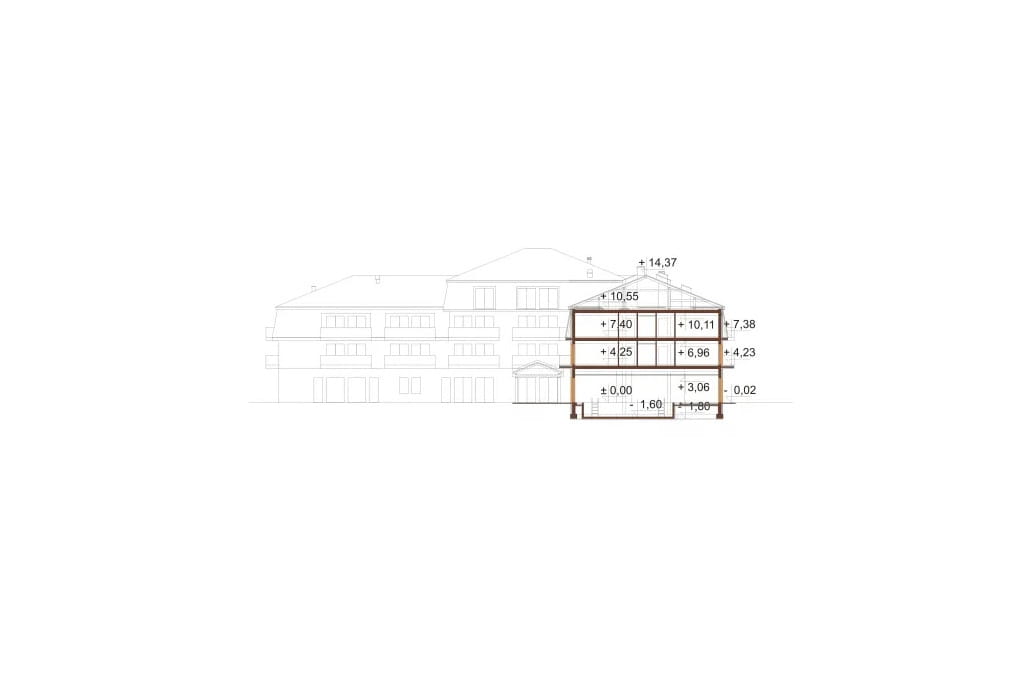

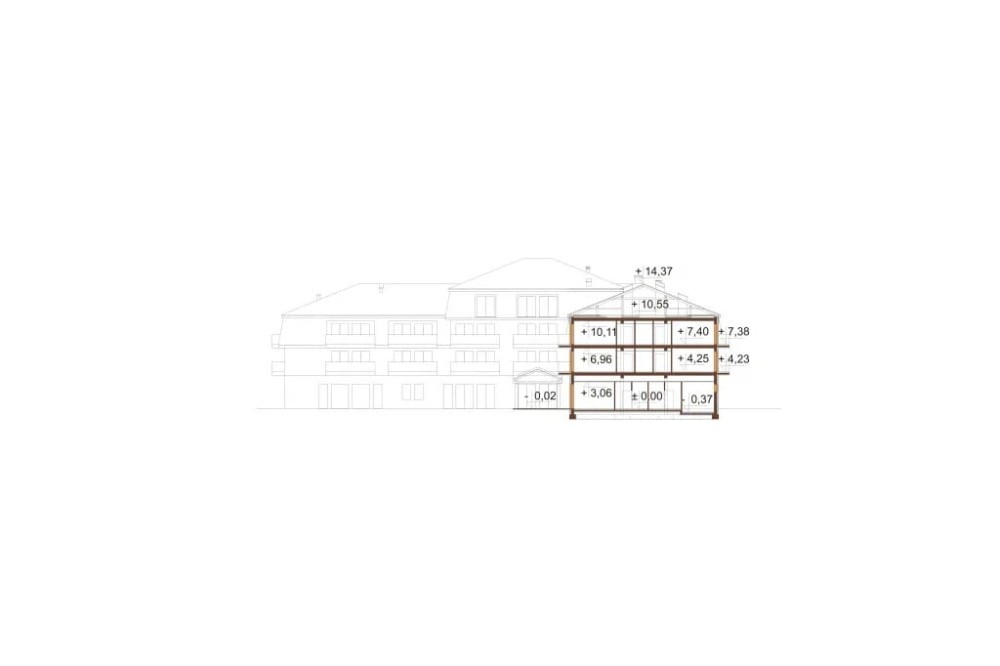

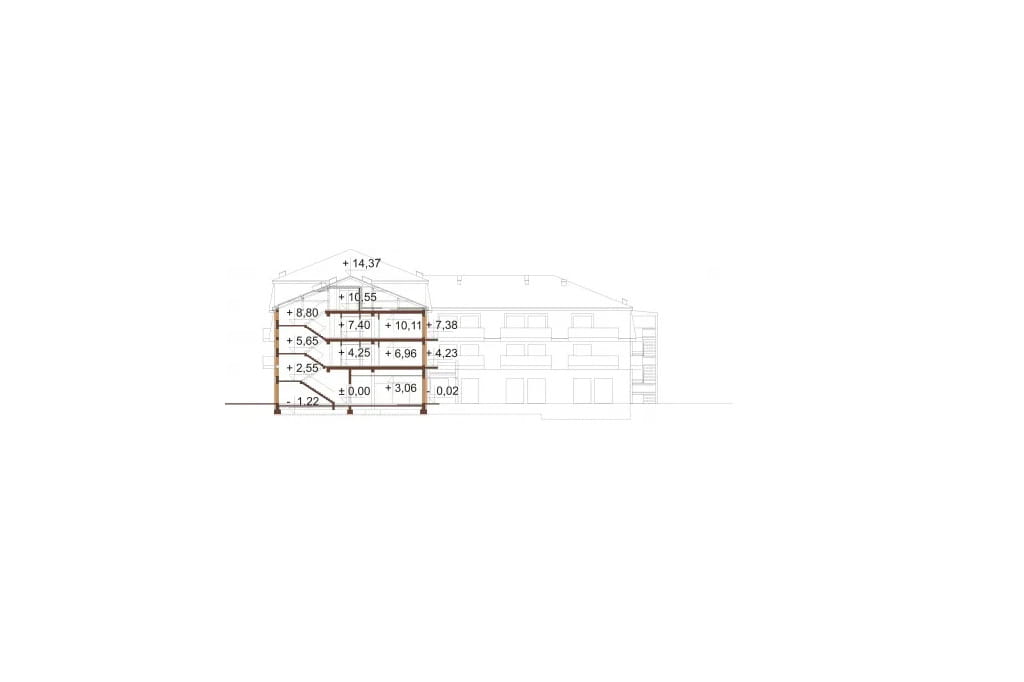

Przekrój



Projekt K-54 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku hotelowego K-54, 4 piętrowy, niepodpiwniczony z funkcją konferencyjną na 4 piętrze. Budynek można również zaadaptować na dom opieki dla osób starszych.

Technologia: ściany zewnętrzne - pustak ceramiczny 29 cm, styropian 18 cm, tynk zewnetrzny.
Stropy: Teriva
Kąt nachylenia dachu: 22°.
Pokrycie dachu: blachodachówka
Ogrzewanie: gazowe z kotłowni gazowej zlokalizowanej na parterze. Podgrzewanie c.w.u wspomagane przez instalację solarną.
Wentylacja mechaniczna:
sala restauracyjna; basen wraz z zapleczem; sala konferencyjna - wentylacja mechaniczna nawiewno wywiewna z rekuperacją
hol główny z recepcją bowlingiem i salą bilardową; część pokoi hotelowych, kuchnia z zapleczem - wentylacja mechaniczna nawiewno wywiewna
Program: sala konsumpcyjna, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, basen z zapleczem szatniowo - sanitarnym, sala konferencyjna dla 180 osób, biuro, kotłownia gazowa, 64 pokoje hotelowe z łazienkami.

W projekcie z uwagi na wymogi przeciwpożarowe zaprojektowane są równiez dodatkowe schody ewakuacyjne na elewacji szczytowej budynku na krótszym skrzydle budynku.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt prefabrykowanej więźby dachoej (nad 4 kondygnacją)
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna, hydranty przeciwpożarowe wewnętrzne, oddymianie szybu windowego)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie ewakuacyjne)
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej tradycyjnej
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 1251.80 m²
Powierzchnia użytkowa: 3581.00 m²
Kubatura: 16522.90 m³
Szerokość działki: 58.12 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 4
Liczba pomieszczeń: 154
Kąt nachylenia dachu: 22
Ilość pokoi: 64
Pokój na parterze: Nie
Wysokość budynku: 17.40 m
Rodzaj ogrzewania: gazowe
ZAWARTOŚĆ PROJEKTU:



Oprócz wyżej opisanej zawartości części projektowej nasze Kompendium realizacji projektu zawiera szereg innych części na które składają się: „Aspekty prawne przygotowania inwestycji”, „Wzory pism i umów”,„Najczęstsze problemy w procesie budowlanym”,„Warunki uzyskiwania kredytów budowlanych”, „Najważniejsze pojęcia budowlane”,„Meblowanie i aranżacja wnętrz”, „Ogród wokół domu” i „Jak zamieszkać zgodnie z prawem”. Całość w formie wydawnictwa książkowego oprawiona jest w kartonową okładkę.

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: gastronomiczne, motele, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, projekt zajazdu, hotel, projekt domu weselnego, projekt domu spokojnej starości, projekt SPA, projekt sanatorium, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
