Projekt

Dom weselny, Pensjonat

Kod: LK-56
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71



zobacz realizacje naszych projektów

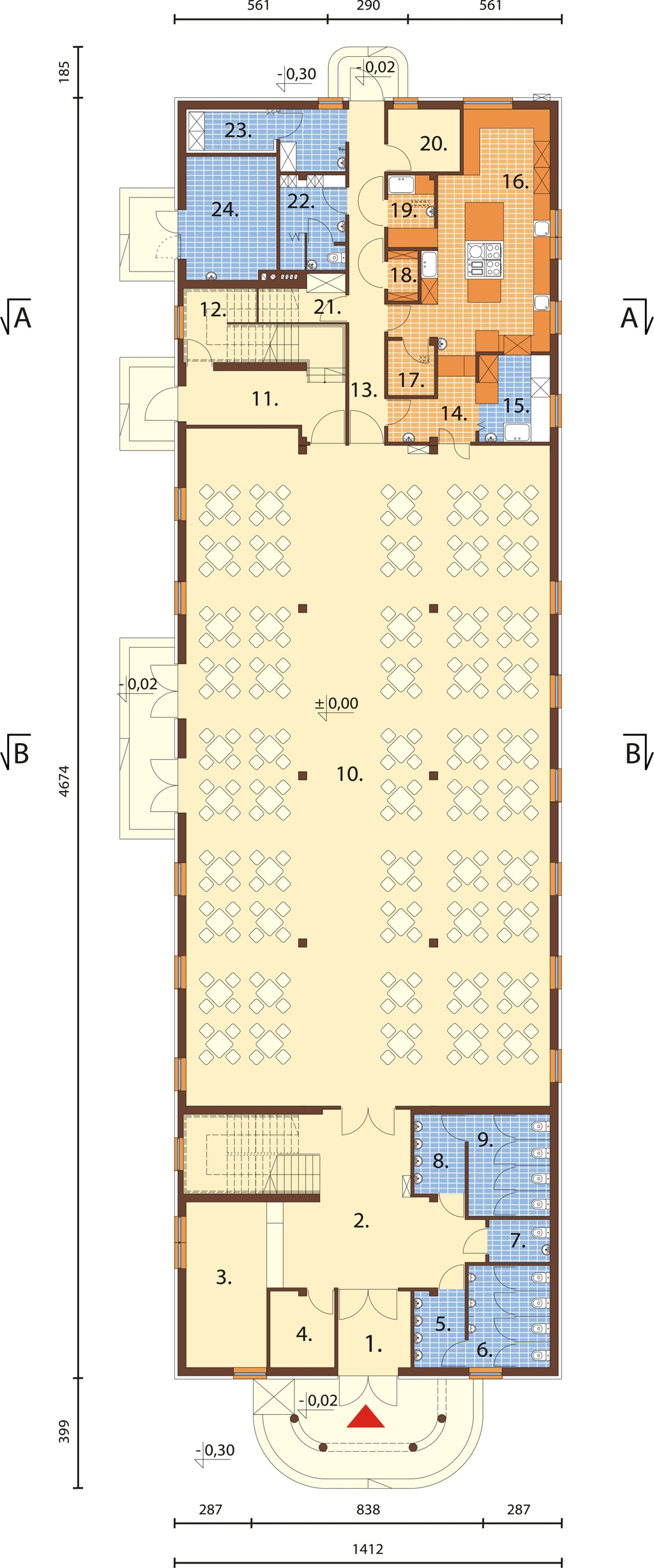

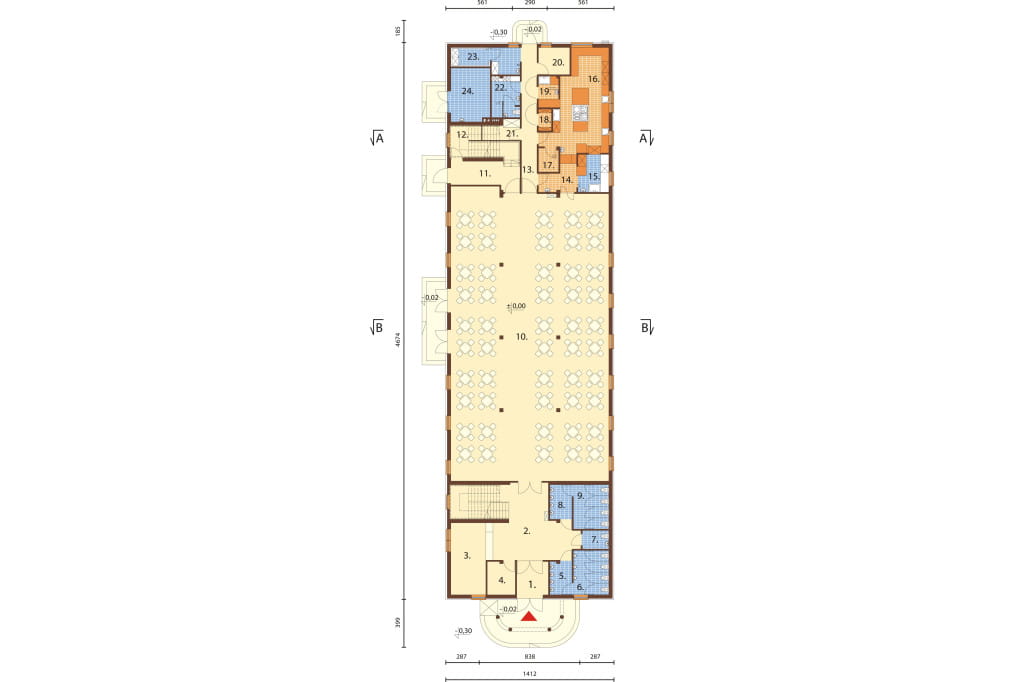

Rzut parteru



Projekt LK-56 - rzut

Parter: 570,2 m2

1. Wiatrołap 7.4 m2
2. Hall + kl. Schodowa 40,1 m2
3. Szatnia 19,6 m2
4. Pomieszczenie gospodarcze 6,5 m2
5. Przedsionek wc 5,2 m2
6. WC dla mężczyzn 11,1 m2
7. WC dla osób niepełnosprawnych 3,5 m2
8. Przedsionek wc 5,2 m2
9. WC dla kobiet 11,1 m2
10. Sala konsumpcyjna 322,9 m2
11. Hol + klatka schodowa 15,7 m2
12. Pomieszczenie gospodarcze 6,6 m2
13. Korytarz 14,3 m2
14. Rozdzielnia kelnerska 7,5 m2
15. Zmywalnia 8,2 m2
16. Kuchnia 37,6 m2
17. Magazyn produktów suchych 3,4 m2
18. Spiżarnia 2,0 m2
19. Pomieszczenie obróbki warzyw / wyparzania jaj 4,5 m2
20. Magazyn podręczny 6,0 m2
21. Magazyn warzyw 4,8 m2
22. Pomieszczenie socjalne + wc 8,2 m2
23. Chłodnia 4,3 m2
24. Kotłownia 14,6 m2

Na parterze zaproponowaliśmy bardzo przejrzysty i praktyczny program. Za głównym wejściem są szatnie dla gości, sanitariaty,  pomieszczenie gospodarcze i schody na poddasze. Dalej idąc w głąb budynku wchodzimy do dużej sali konsumpcyjnej, która ma 322,9 m2. To tutaj będą się odbywały wszystkie imprezy okolicznościowe. Na końcu budynku zaprojektowaliśmy kuchnię z pełnym zapleczem, pomieszczenia socjalne i sanitarne dla pracowników, magazyny i kotłownię z wejściem z zewnątrz budynku.

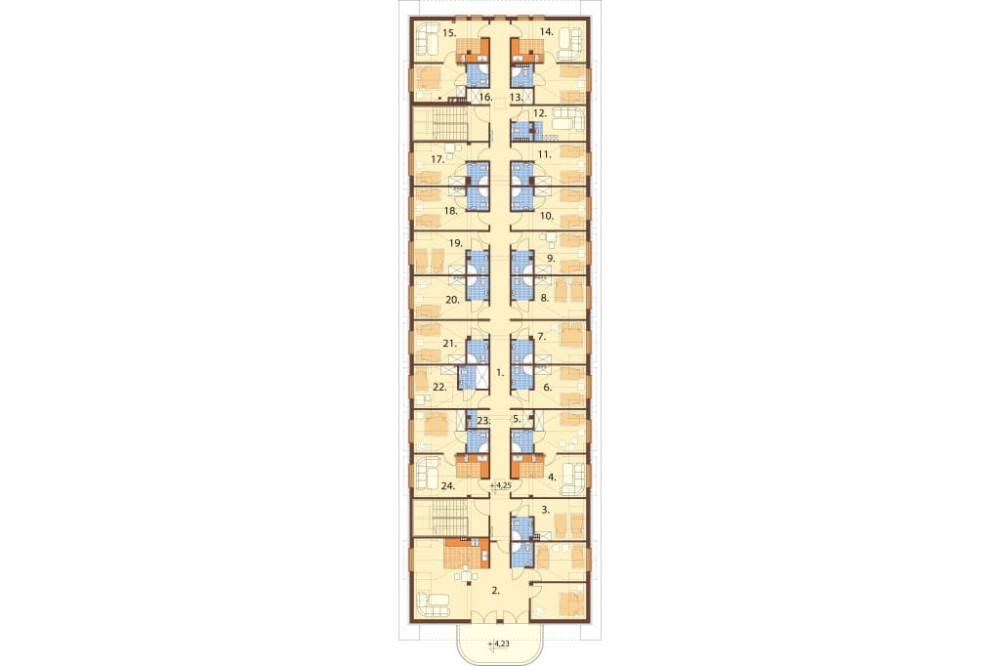

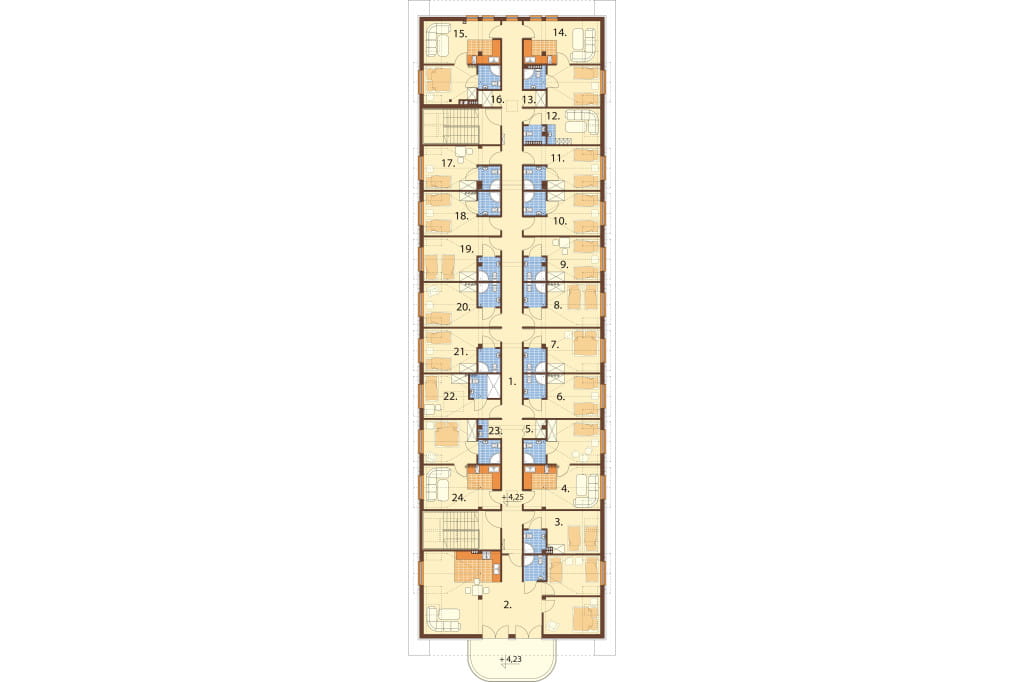

Rzut poddasza



Projekt LK-56 - rzut

Poddasze: 525,2 / 558,7 m2

1. Halll + klatka schodowa K1 i K2 81,2 m2
2. Apartament
    Hol 3,0 m2
    Aneks kuchenny 7,5 m2
    Pokój dzienny 37,1 / 40,4 m2
    Łazienka 3,2 m2
    Pokój 11,3 / 12,1 m2
    Pokój 9,7 / 11,8 m2
3. Pokój 12,4 / 14,9 m2
    Łazienka 2,8 m2
4. Apartament
    Pokój 17,9 / 18,9 m2
    Pokój 12,1 / 13,1 m2
    Łazienka 3,0 m2
5. Pokój 2,5 m2
6. Pokój 14,6 / 15,6 m2
    Łazienka 3,0 m2
7. Pokój 14,6 / 15,6 m2
    Łazienka 3,0 m2
8. Pokój 14,6 / 15,6 m2
    Łazienka 3,0 m2
9. Pokój 14,6 / 15,6 m2
    Łazienka 3,0 m2
10. Pokój 14,6 / 15,6 m2
    Łazienka 3,0 m2
11. Pokój 14,6 / 15,6 m2
    Łazienka 2,8 m2
12. Pokój socjalny 10,8 / 12,9 m2
    Łazienka 1,9 m2
13. Magazyn bielizny czystej 2,1 m2
14. Apartament
    Pokój 16,9 / 18,4 m2
    Pokój 11,5 / 12,3 m2
    Łazienka 2,7 m2
15. Apartament
    Pokój 16,9 / 18,4 m2
    Pokój 10,4 / 11,1 m2
    Łazienka 3,0 m2
16. Magazyn bielizny czystej 2,1 m2
17. Pokój 14,6 / 15,6 m2
    Łazienka 2,8 m2
18. Pokój 14,6 / 15,6 m2
    Łazienka 3,0 m2
19. Pokój 14,6 / 15,6 m2
    Łazienka 2,9 m2
20. Pokój 14,6 / 15,6 m2
    Łazienka 3,0 m2
21. Pokój 14,6 / 15,6 m2
    Łazienka 3,0 m2
22. Pokój 13,4 / 14,4 m2
    Łazienka 4,1 m2
23. Pomieszczenie porządkowe 2,5 m2
24. Apartament
    Pokój 17,9 / 18,9 m2
    Pokój 12,1 / 13,1 m2
    Łazienka 3,0 m2

Poddasze zaprojektowaliśmy jako strefę z pokojami dla gości. W programie jest jeden pokój z łazienką dostosowaną do potrzeb osób niepełnosprawnych, dwanaście pokoi dwuosobowych z łazienkami. Dla klientów poszukujących luksusu są przeznaczone cztery apartamenty dwupokojowe z aneksem kuchennym oraz jeden apartament trzypokojowy z aneksem i łazienką i dużym balkonem.

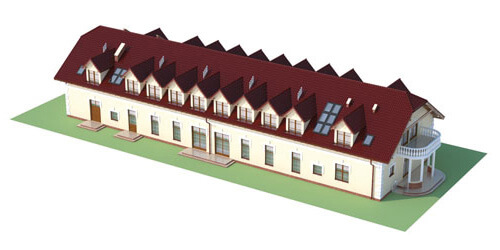

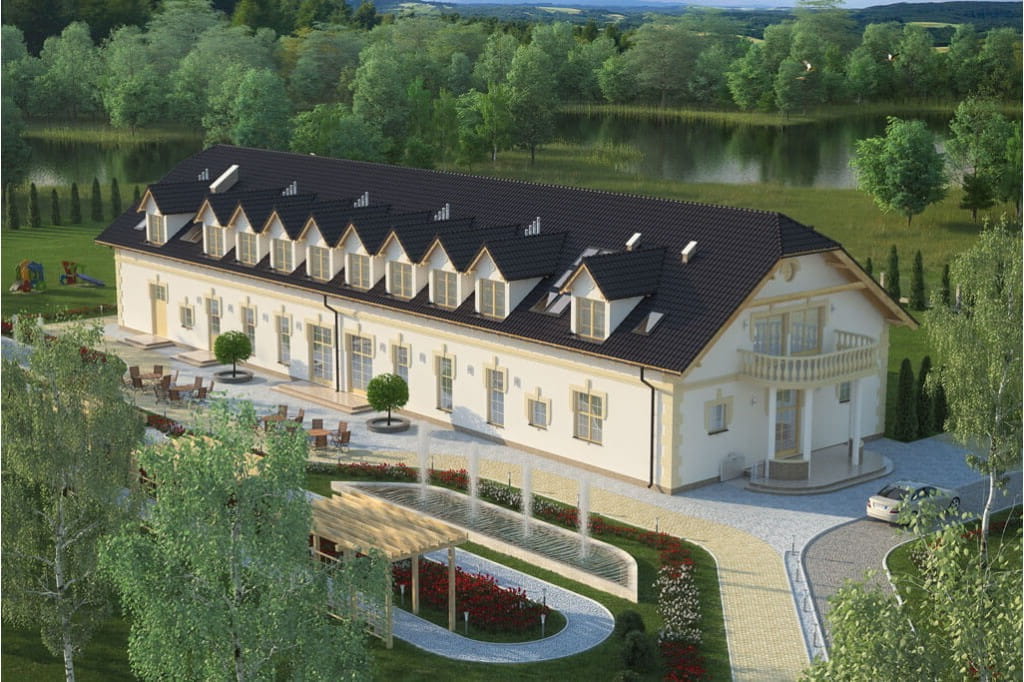

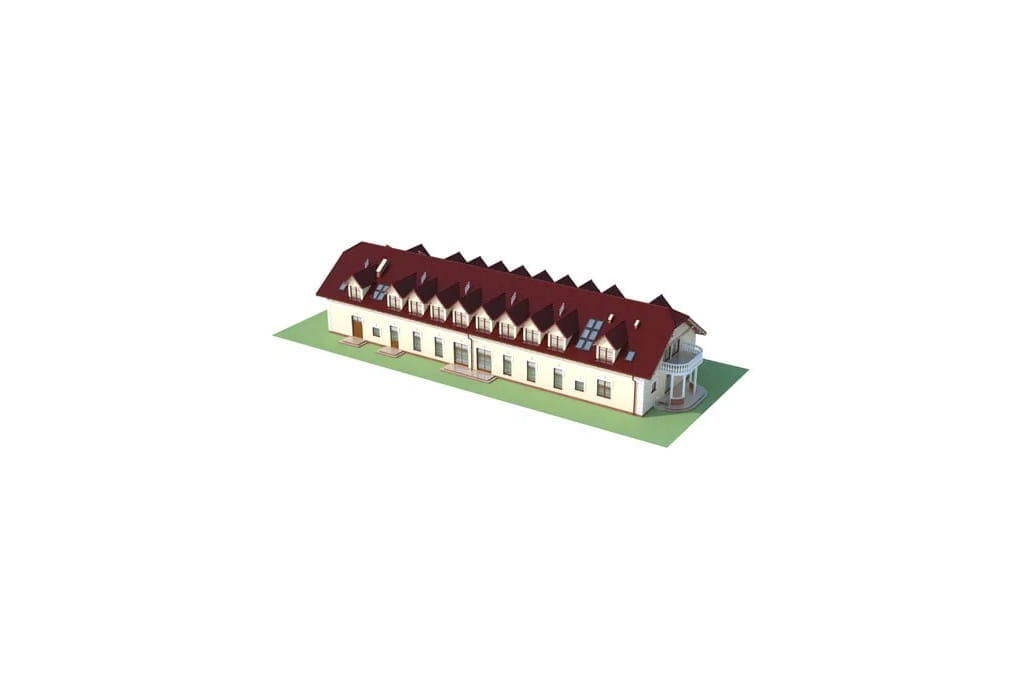

Model



Projekt LK-56 - model

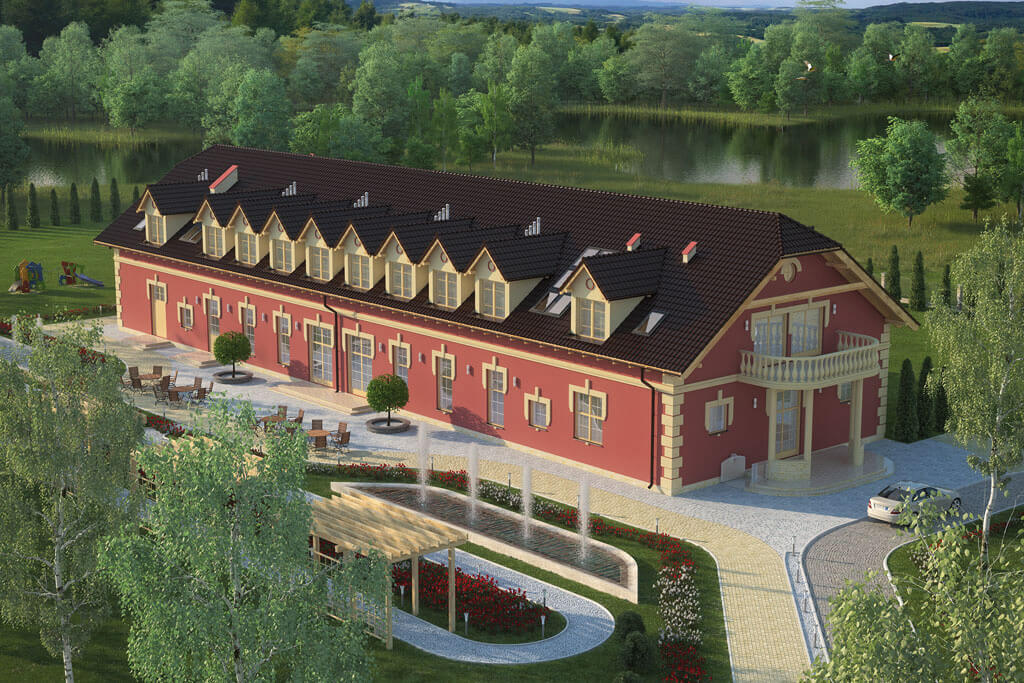

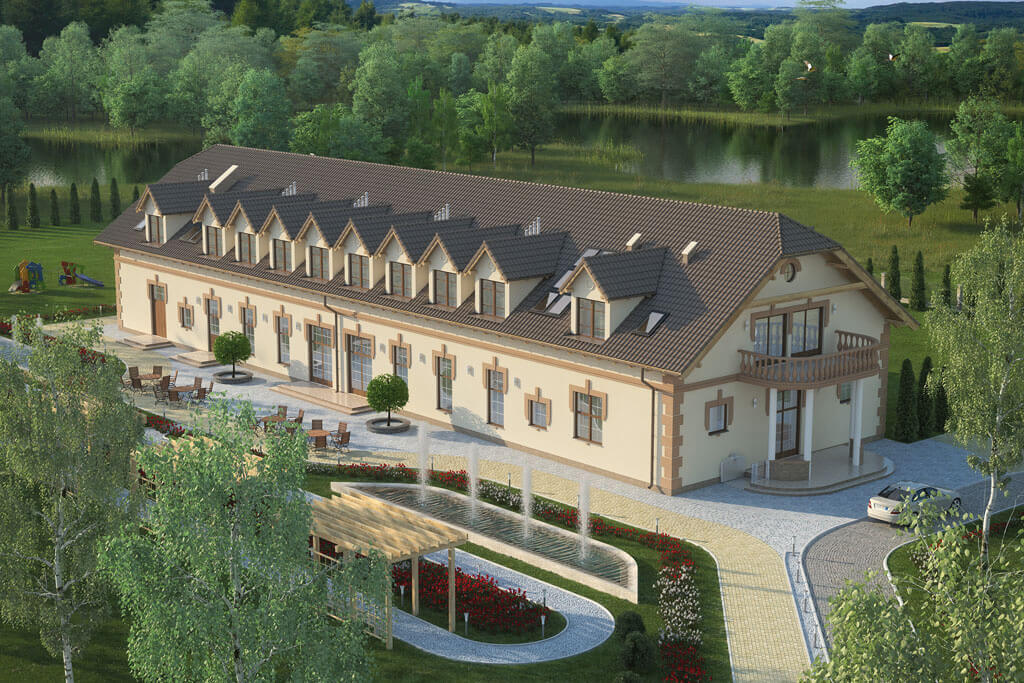

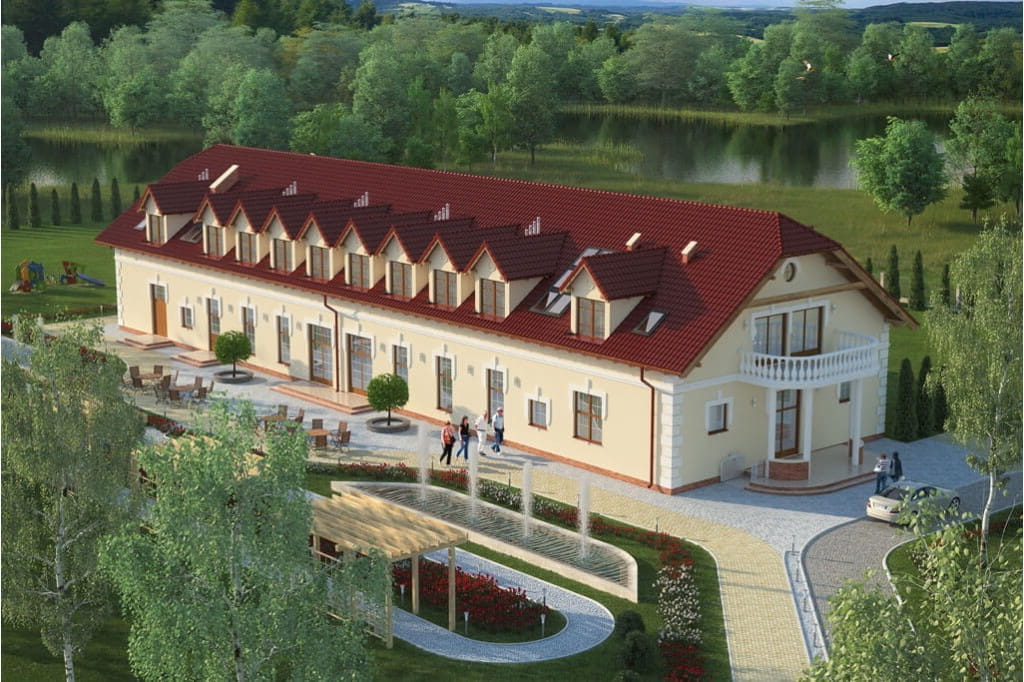

LK-56 Ma charakterystyczną wydłużoną bryłę, co jest wielkim atutem dla właścicieli nietypowych działek. Bardzo elegancko prezentuje się elewacja frontowa z szeregiem kolumn podtrzymujących balkon z efektowną balustradą.  Korzystać z niego będzie mógł każdy kto wynajmie największy z dostępnych apartamentów. W elewacjach bocznych wyróżniają się lukarny, które zapewniają odpowiedni dopływ światła do pokoi na poddaszu. Projekt do realizacji potrzebuje działki o szerokości minimum 22.12m.

Elewacje



Projekt LK-56 - elewacja

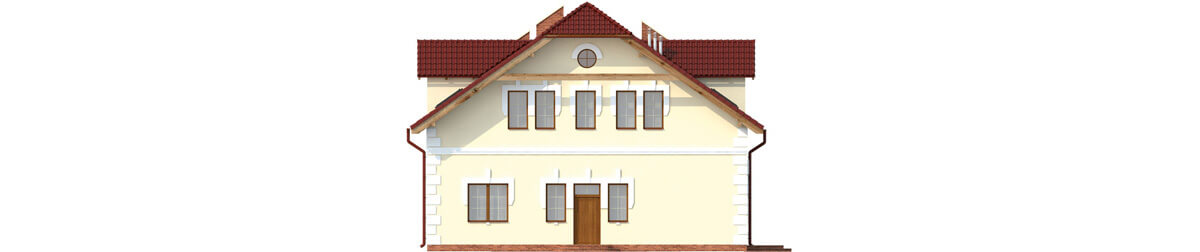

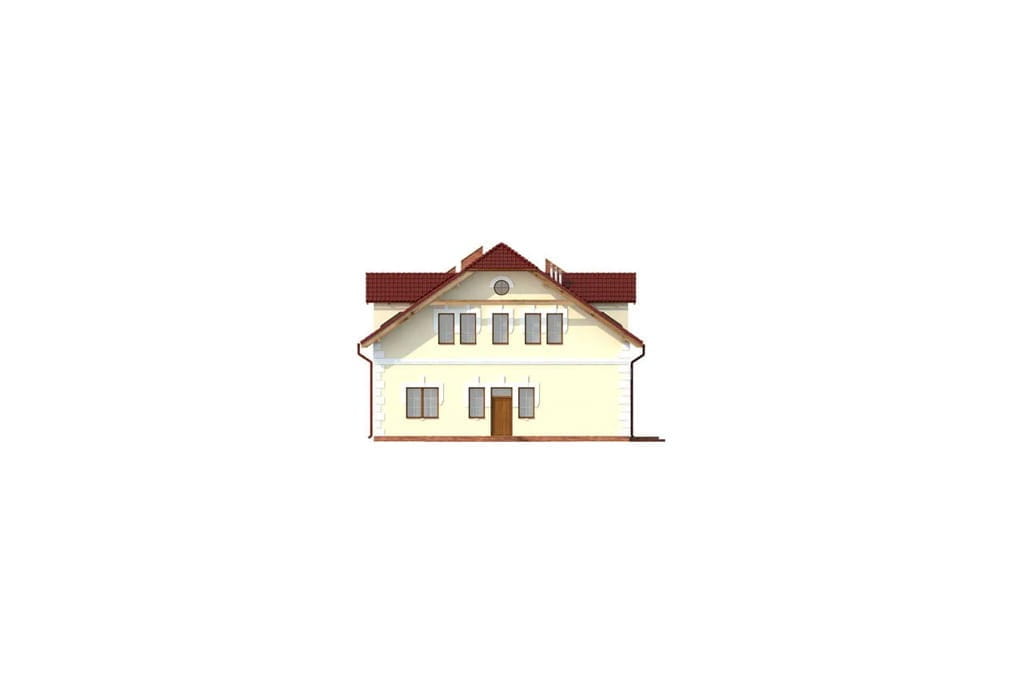

elewacja ogrodowa
Projekt LK-56 - elewacja

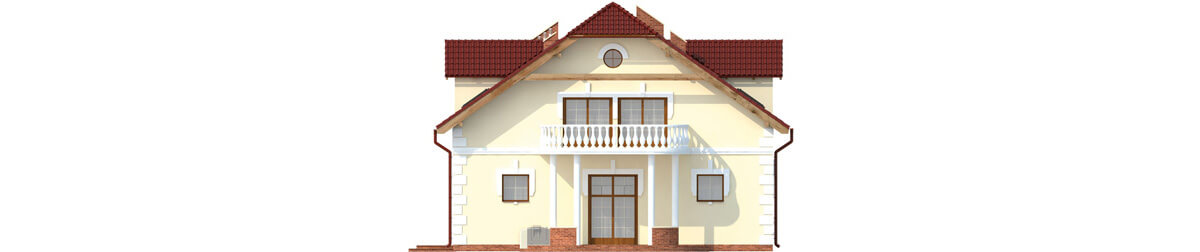

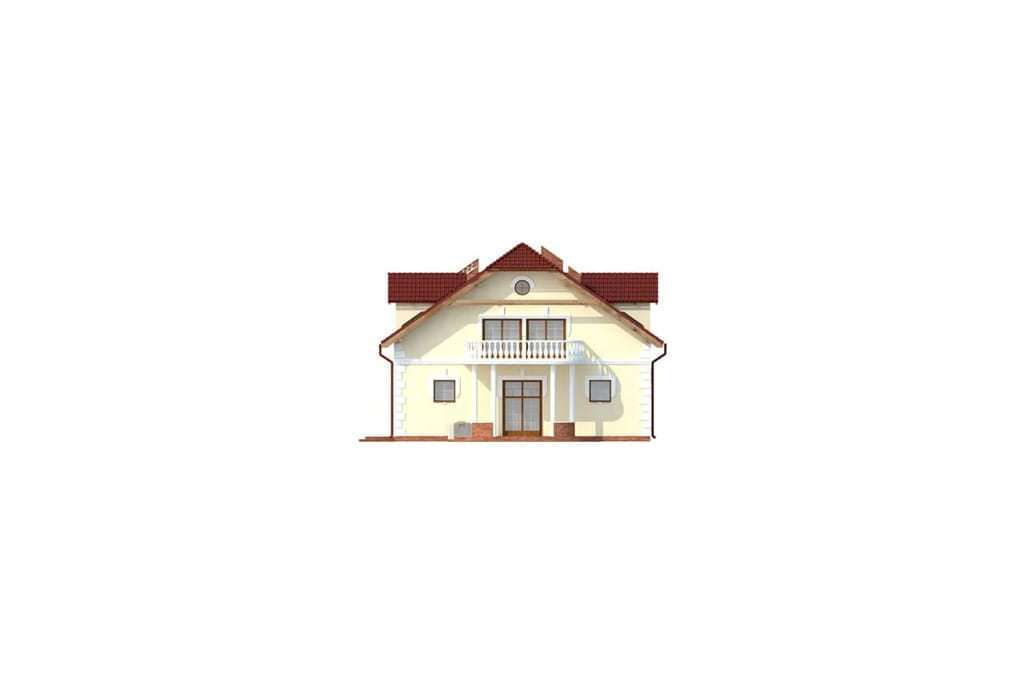

elewacja frontowa
Projekt LK-56 - elewacja

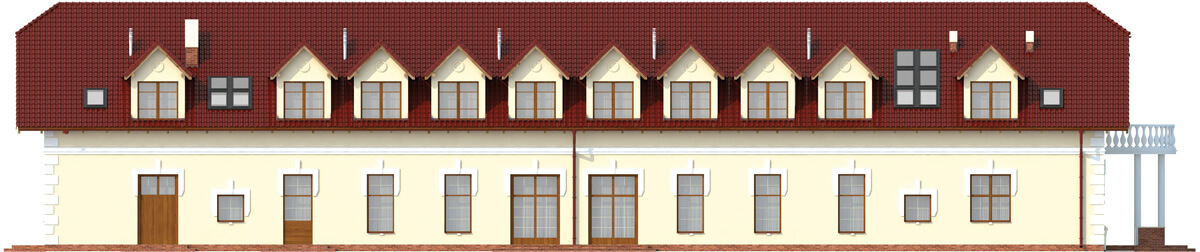

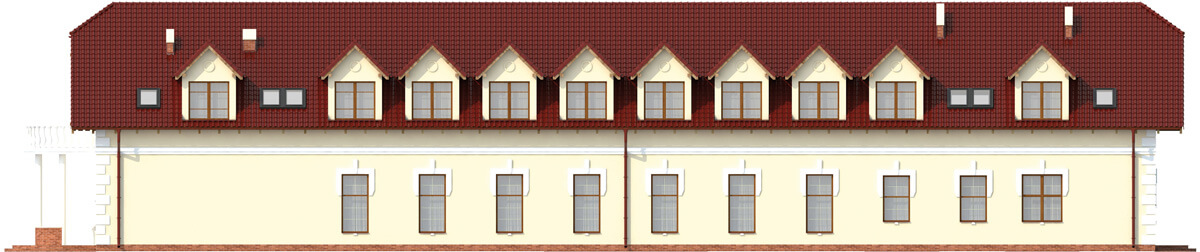

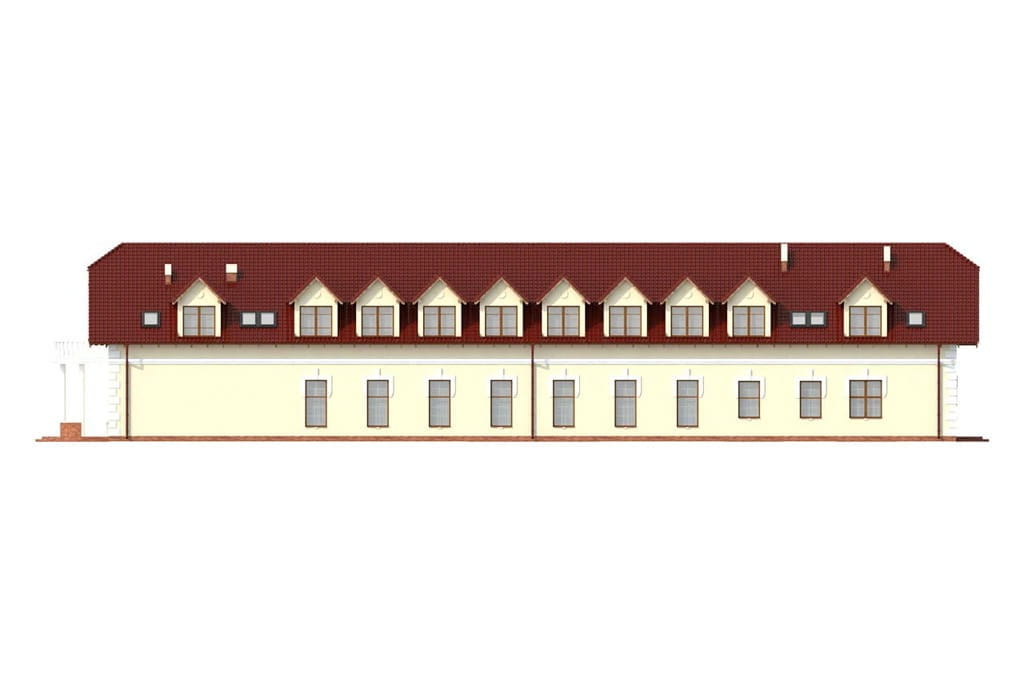

elewacja boczna
Projekt LK-56 - elewacja

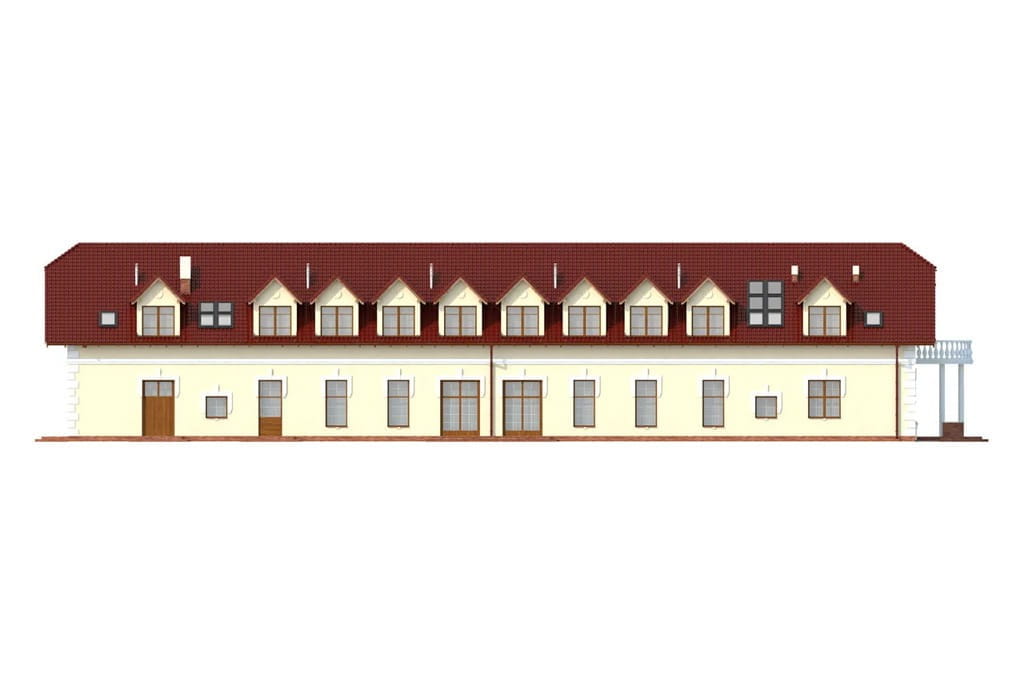

elewacja boczna

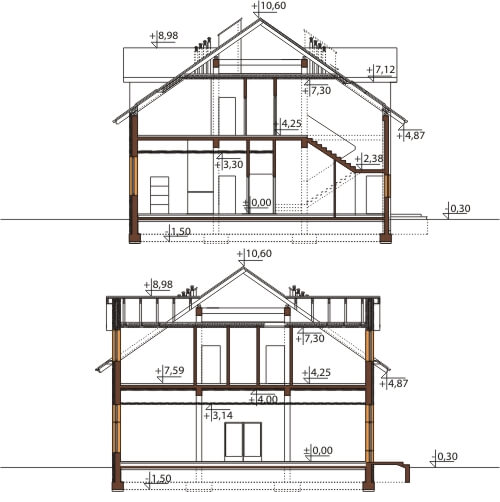

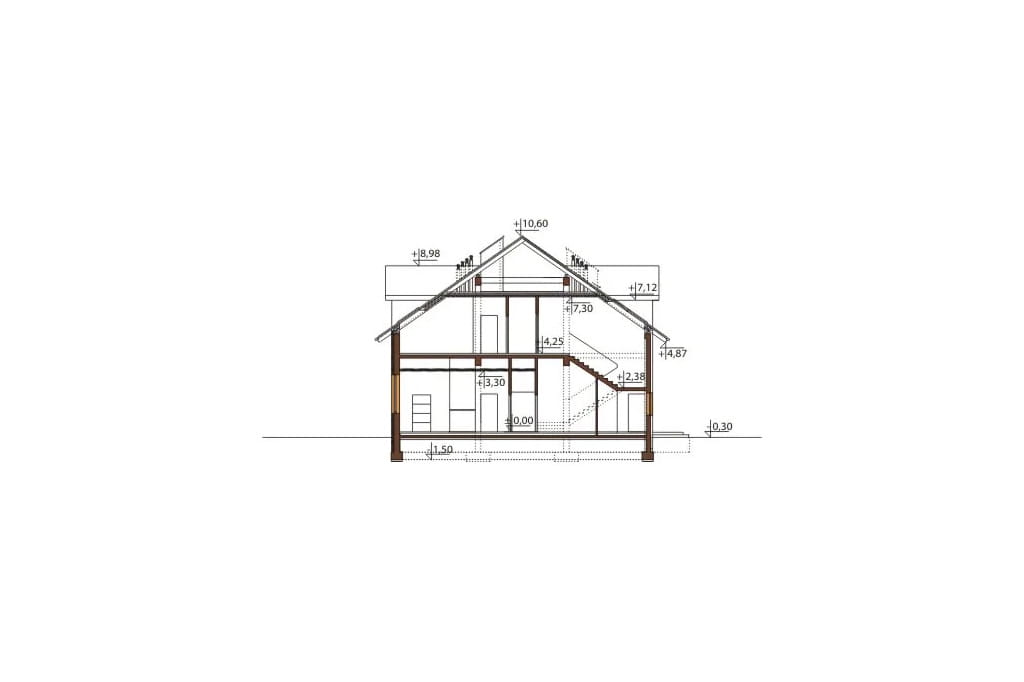

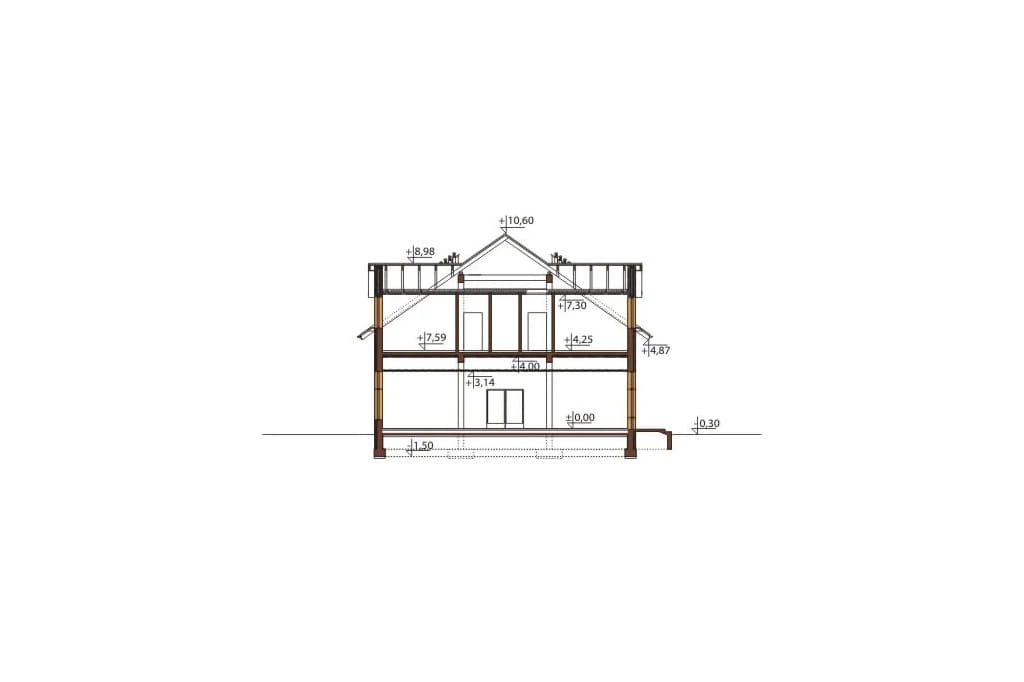

Przekrój



Projekt LK-56 - przekrój

LK-56 To projekt dużego obiektu gastronomicznego z zapleczem noclegowym doskonale nadający się na dom ślubny czy pensjonat.



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku gastronomicznego z zapleczem noclegowympełniący funkcję domu weselnego LK-56
Parterowy z poddaszem użytkowym, niepodpiwniczony i bez garażu.
Budynek może pełnić funkcję pensjonatu, motelu lub zajazdu, a także można go zaadaptować na dom opieki dla osób starszych.

Technologia: ściany zewnętrzne - pustak SUPOREX 30 cm, styropian 12 cm, tynk zewnetrzny.
Stropynad parterm żelbetowy, nad poddaszem w konstrukcji dachu
Kąt nachylenia dachu: 35°.
Pokrycie dachu: blacha dachówkowa
Ogrzewanie: dwa piece kondensacyjne gazowe działające w kaskadzie.
Wentylacja mechaniczna: sala bankietowa oraz hol główny - wentylacja mechaniczna nawiewno wywiewna z rekuperacją
Klimatyzacja: wszystkie pokoje na poddaszu klimatyzowane
Program: sala konsumpcyjna, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kotłownia gazowa, 12 pokoi dwuosobowych z łazienkami, 1 pokój jednoosobowy z łazienką przystosowaną dla potrzeb osób niepełnosprawnych, 4 apartamenty 2 pokojowe z łazienką i aneksem kuchennym, 1 apartament 3 pokojowy z łazienką i aneksem kuchennym.


ZOBACZ PODOBNE PROJEKTY:

LK-67

LK-143

Powierzchnia zabudowy: 660.00 m²
Powierzchnia użytkowa: 1095.30 m²
Kubatura: 5571.40 m³
Szerokość działki: 22.12 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 51
Kąt nachylenia dachu: 35°
Ilość pokoi: 24
Pokój na parterze: Nie
Wysokość budynku: 10.9 m
Rodzaj ogrzewania: gazowe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: gastronomiczne, motele, komercyjne, projekt motelu, projekt budynku usługowego, projekt zajazdu, projekt domu weselnego, projekt domu spokojnej starości, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego, restauracja, projekt restauracji
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk, Łukasz Szczepaniak
CENA 3 EGZ. PROJEKTU

6 000 PLN

KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna, technologia kotłowni gazowej)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
