Projekt

Stodoła

Kod: ZG-86
Nasz projekt możesz mieć za darmo Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06
PN - PT po 16: 602 62 95 77
SB - ND od 8 do 22: 602 62 95 77

ZG-86 to projekt średniej wielkości stodoły o powierzchni użytkowej 191,27 m2 z centralnie umiejscowionym przejazdem oraz boksami na słomę i siano. W budynku zapewniona jest dobra wentylacja dzięki szczelinom w ścianach bocznych i kanałach wywiewnych w dachu. Prosta architektura i konstrukcja sprawia, że jest to łatwy i niedrogi w realizacji projekt.

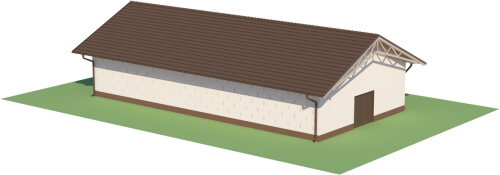

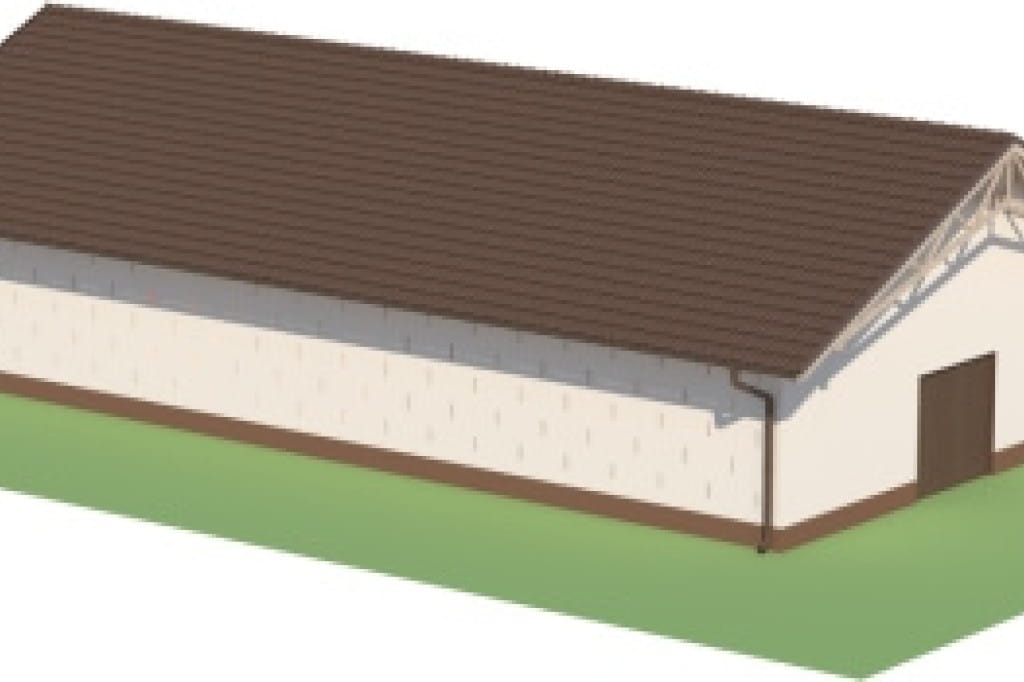

Model

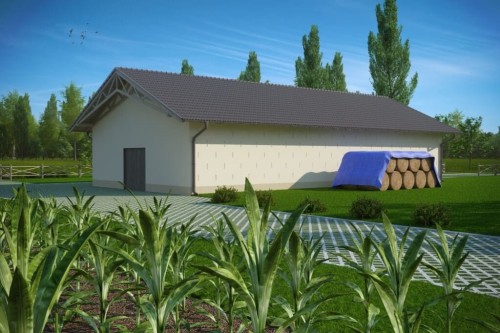

Projekt ZG-86 - model

ZG-86 to projekt budynku o najprostszej z możliwych do realizacji bryle, krytej dwuspadowym dachem o kącie nachylenia równym 25 stopni. Stodoła będzie pasować na większość działek, wymagana szerokość parceli to 16,37 m.

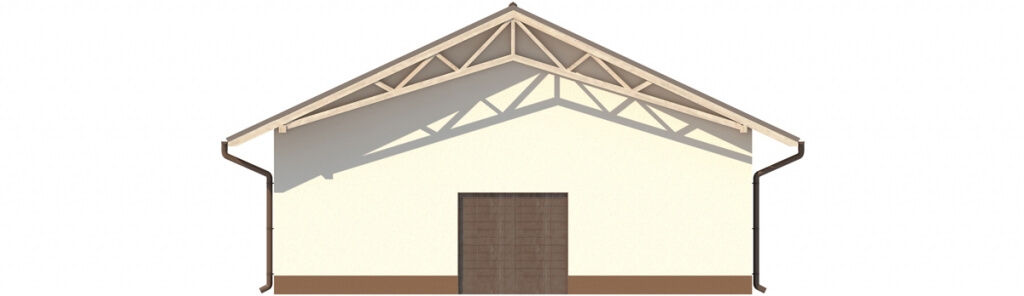

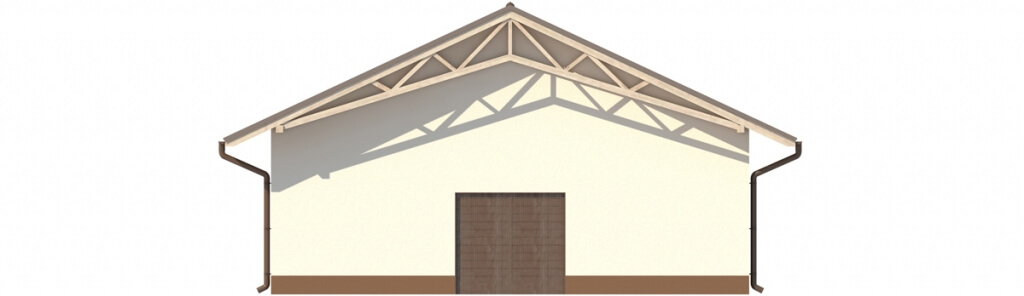

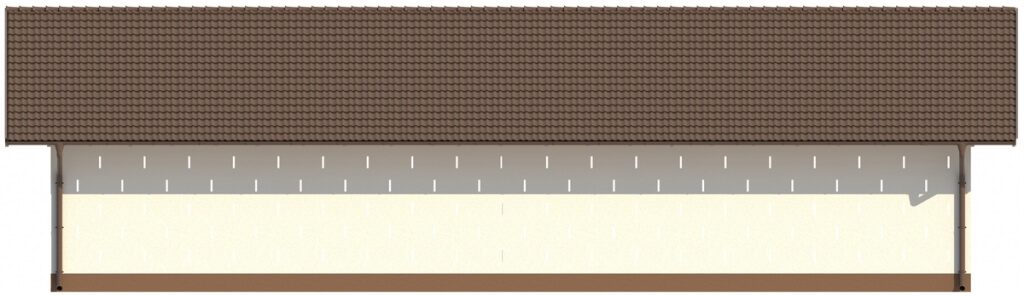

Elewacje



Projekt ZG-86 - elewacja

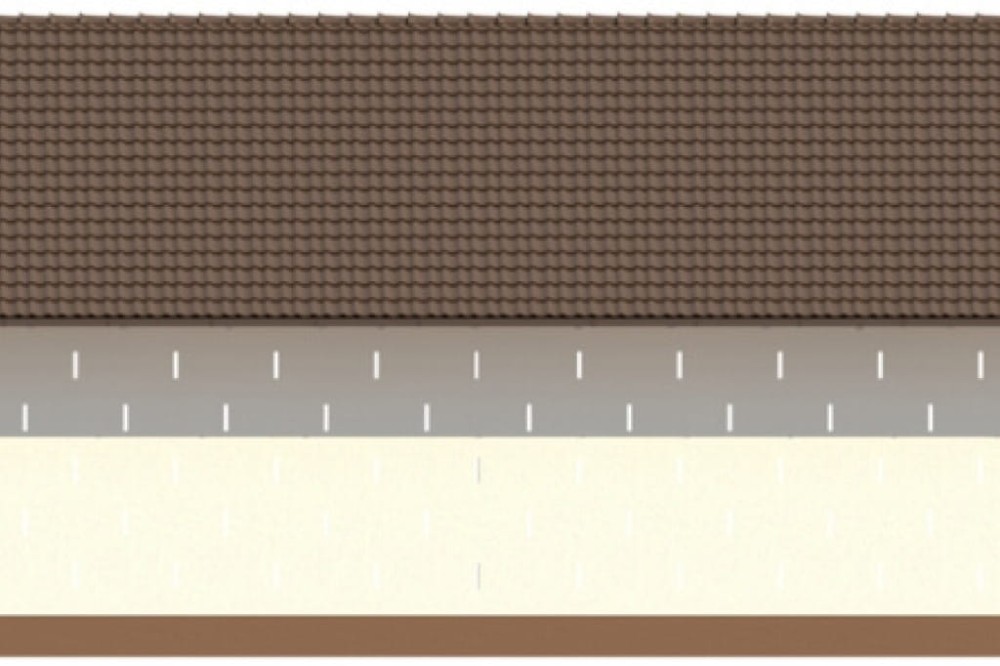

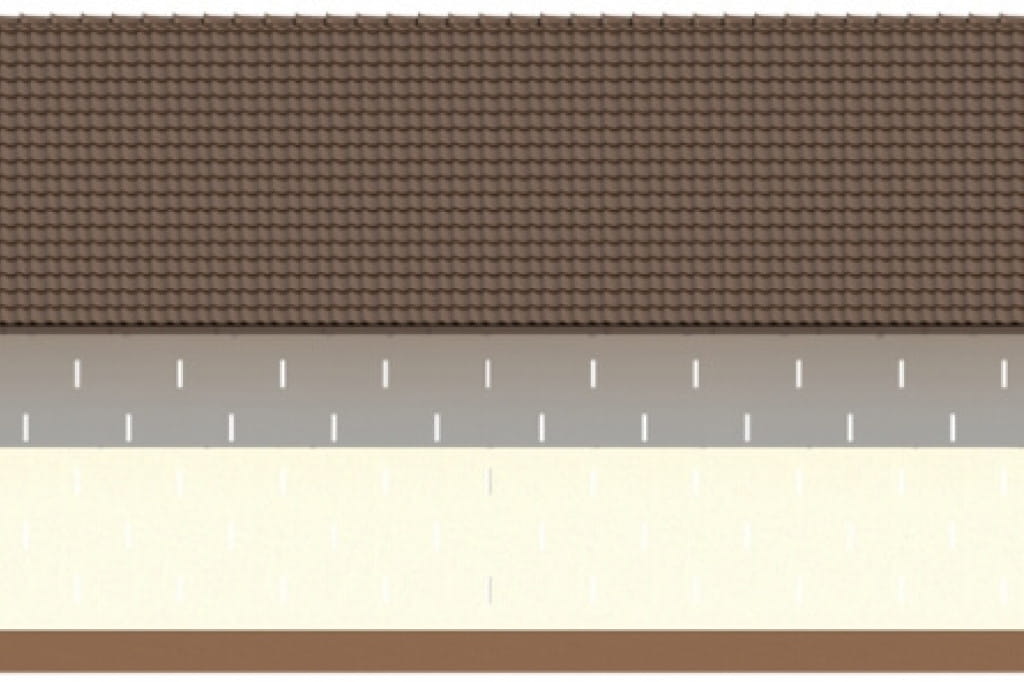

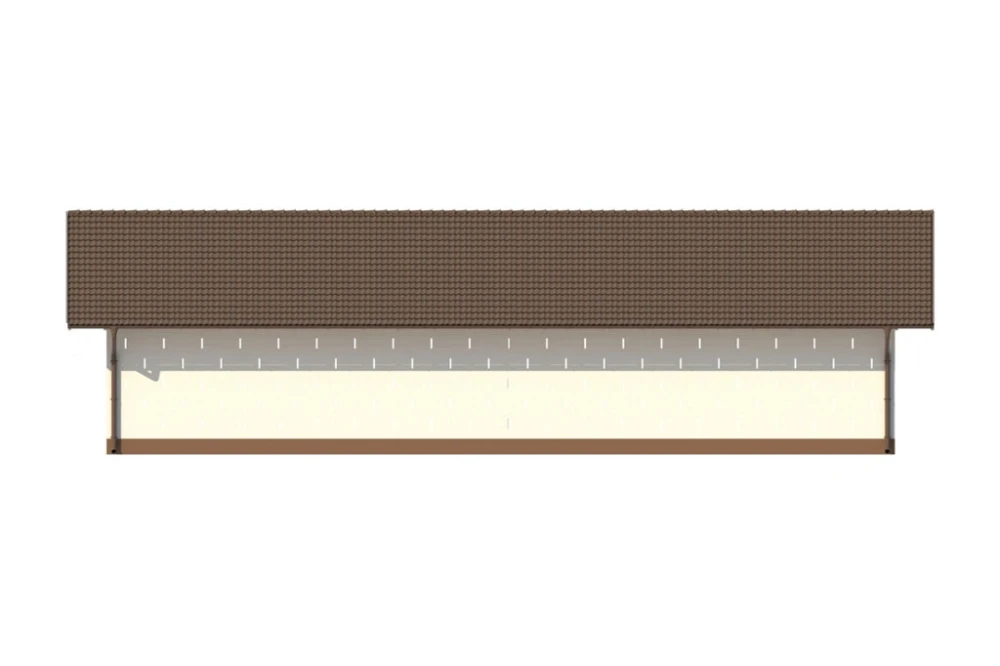

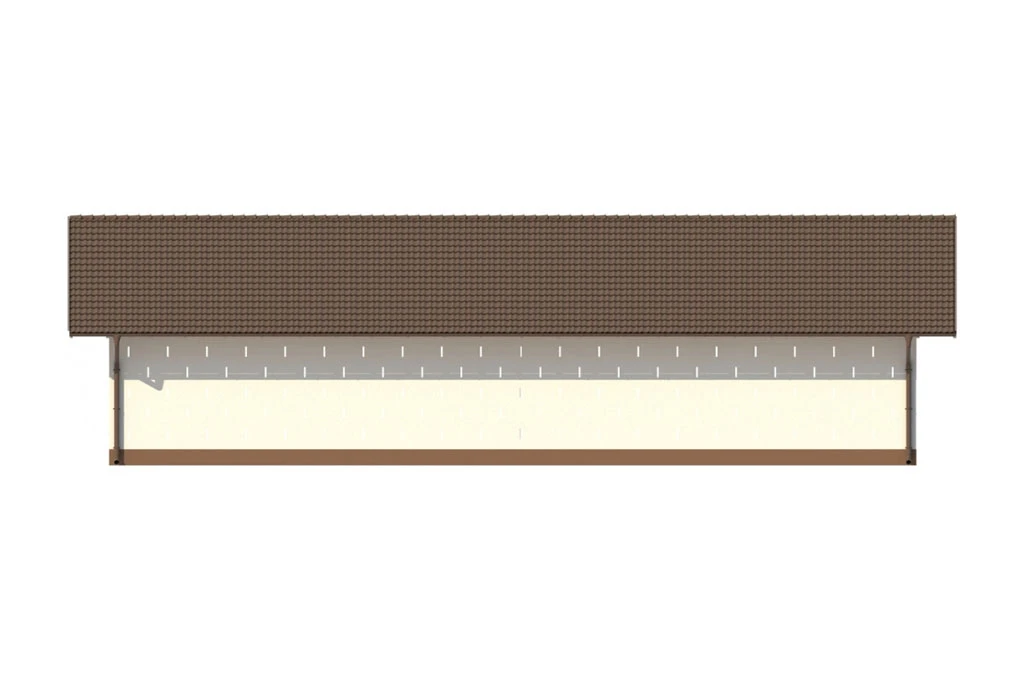

elewacja ogrodowa
Projekt ZG-86 - elewacja

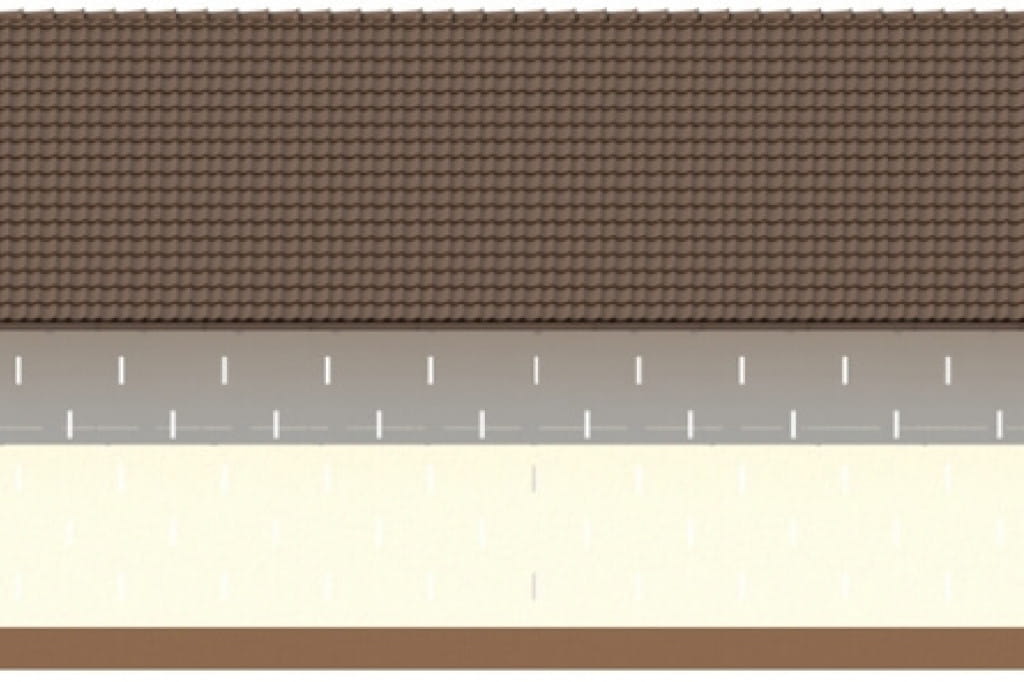

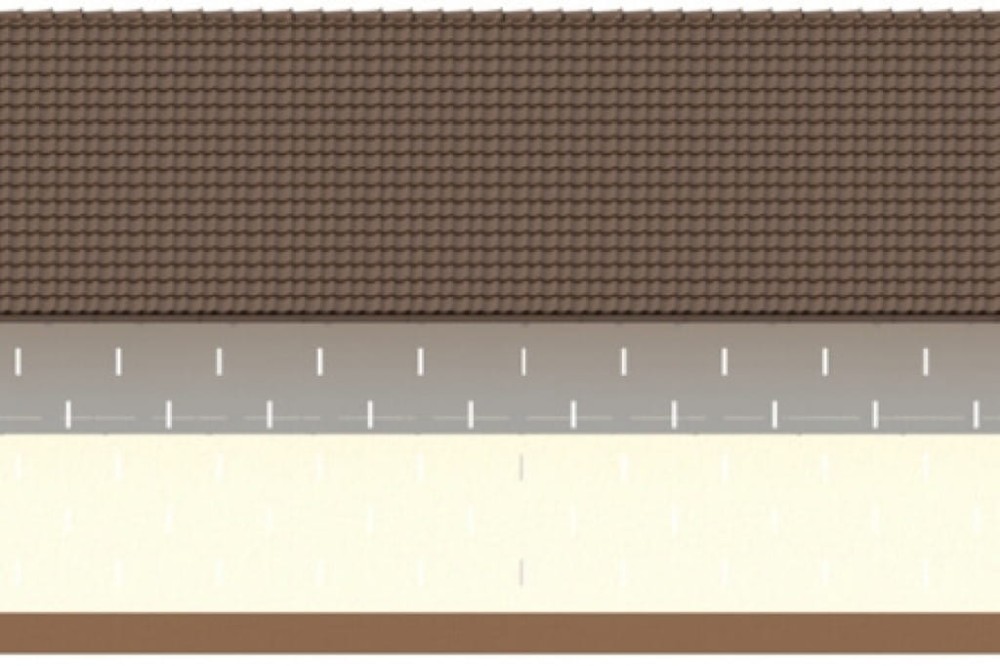

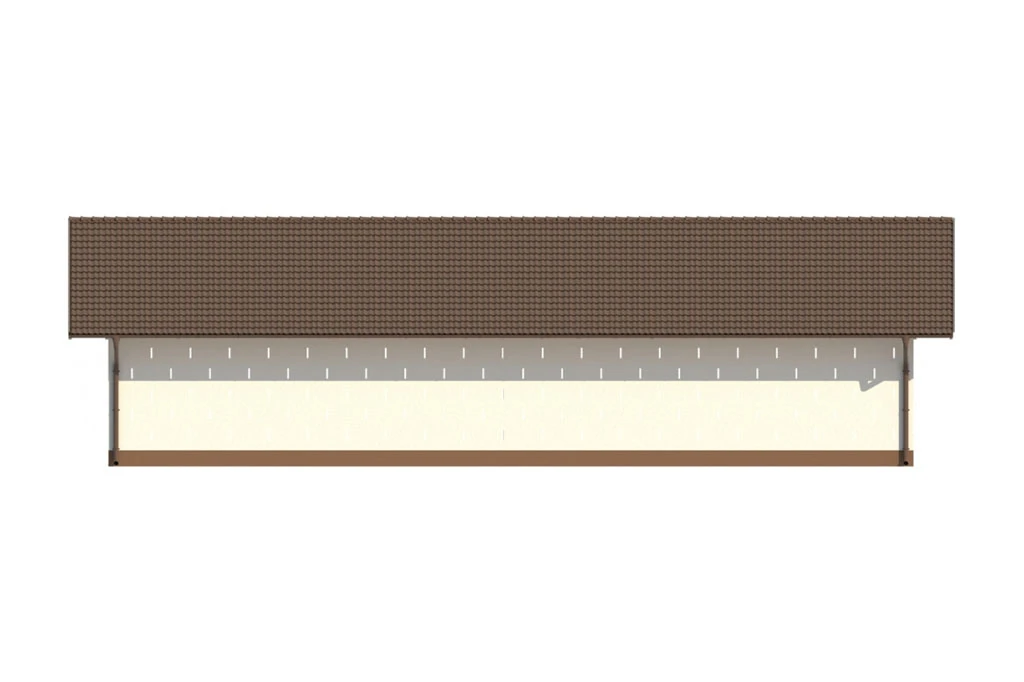

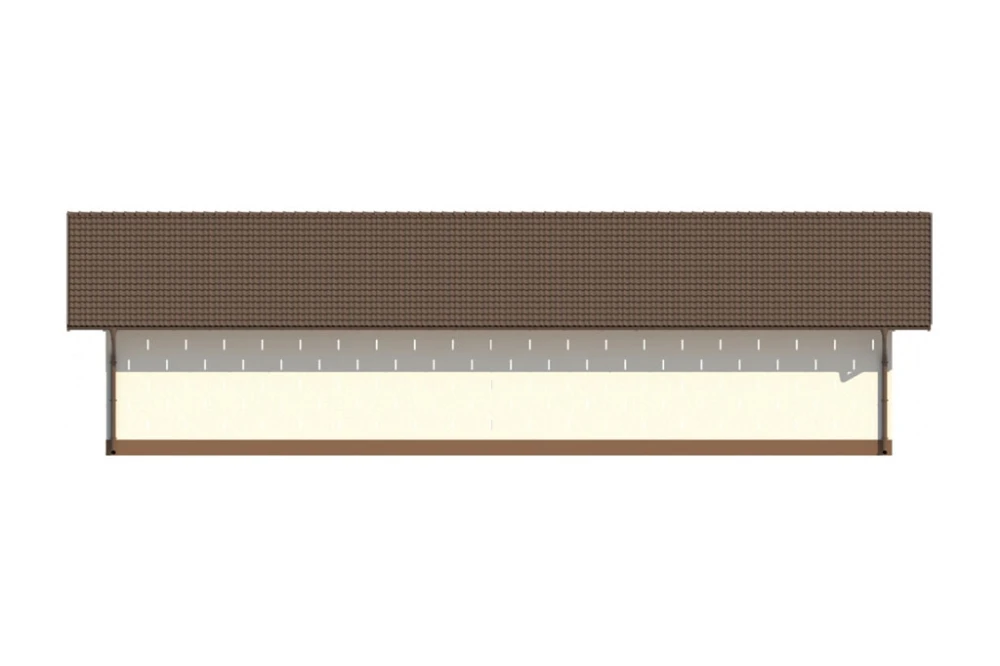

elewacja frontowa
Projekt ZG-86 - elewacja

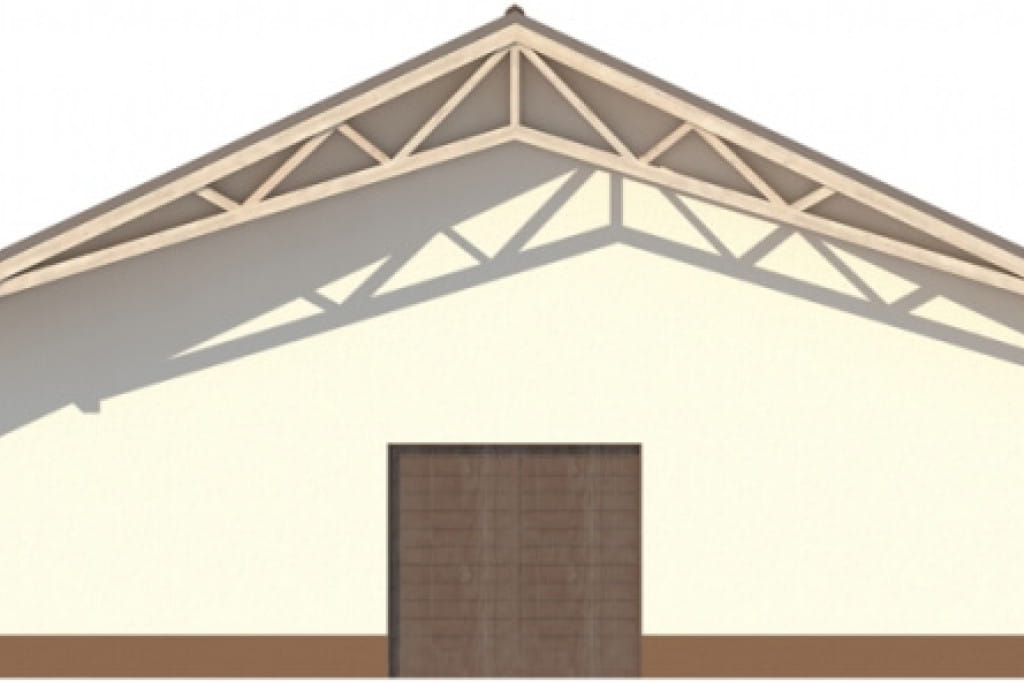

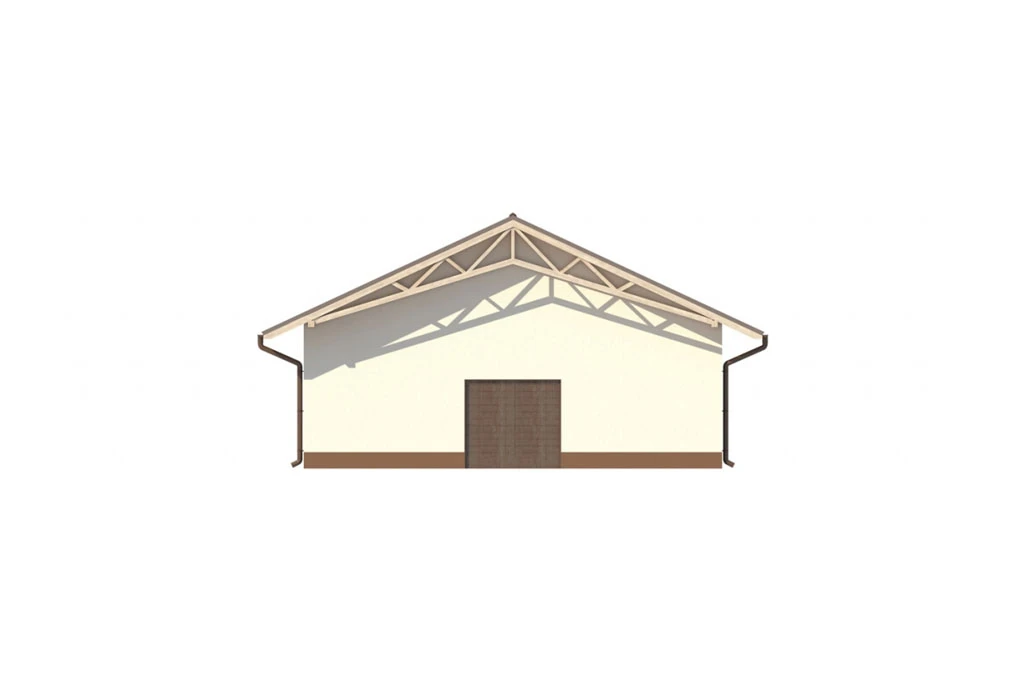

elewacja boczna
Projekt ZG-86 - elewacja

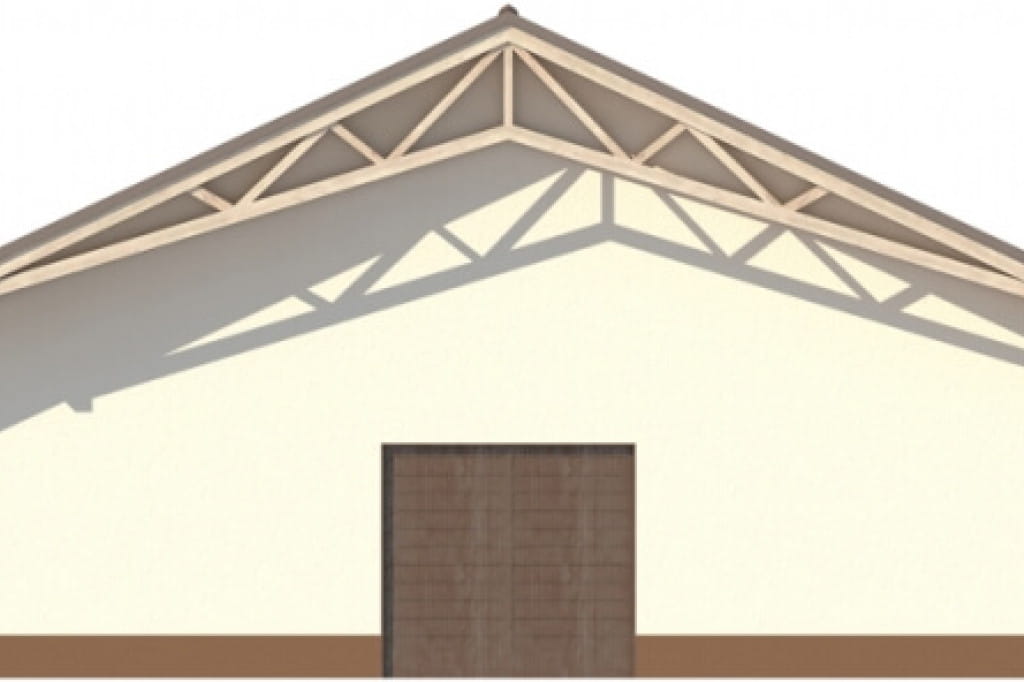

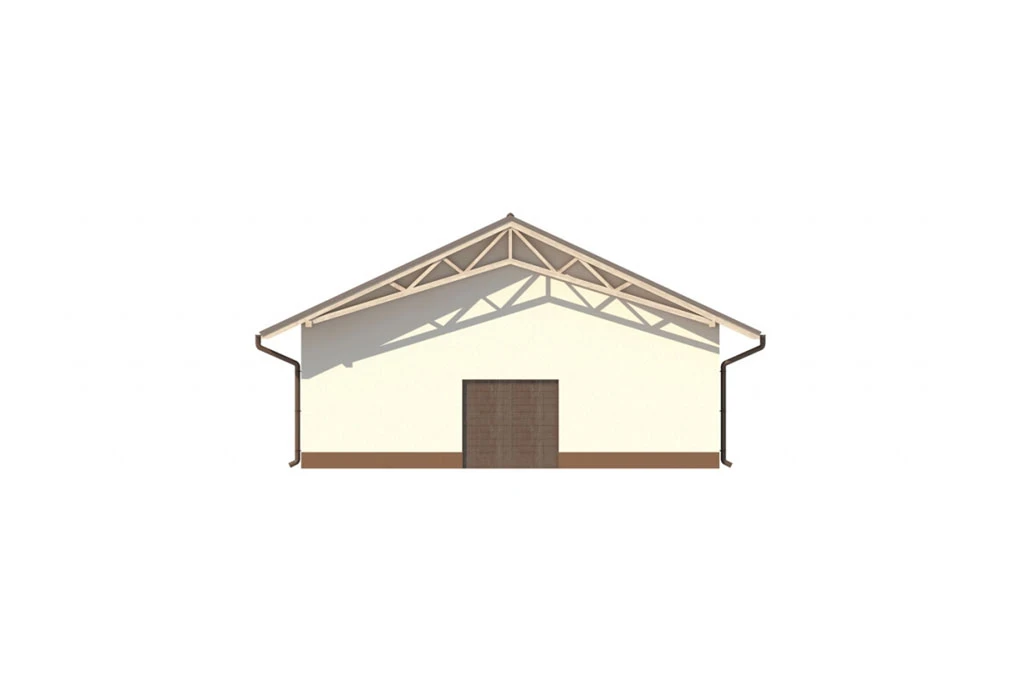

elewacja boczna

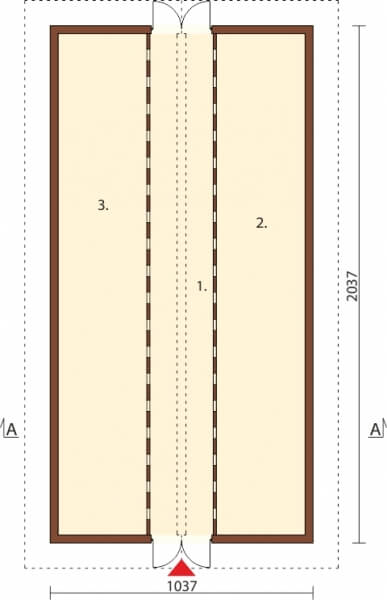

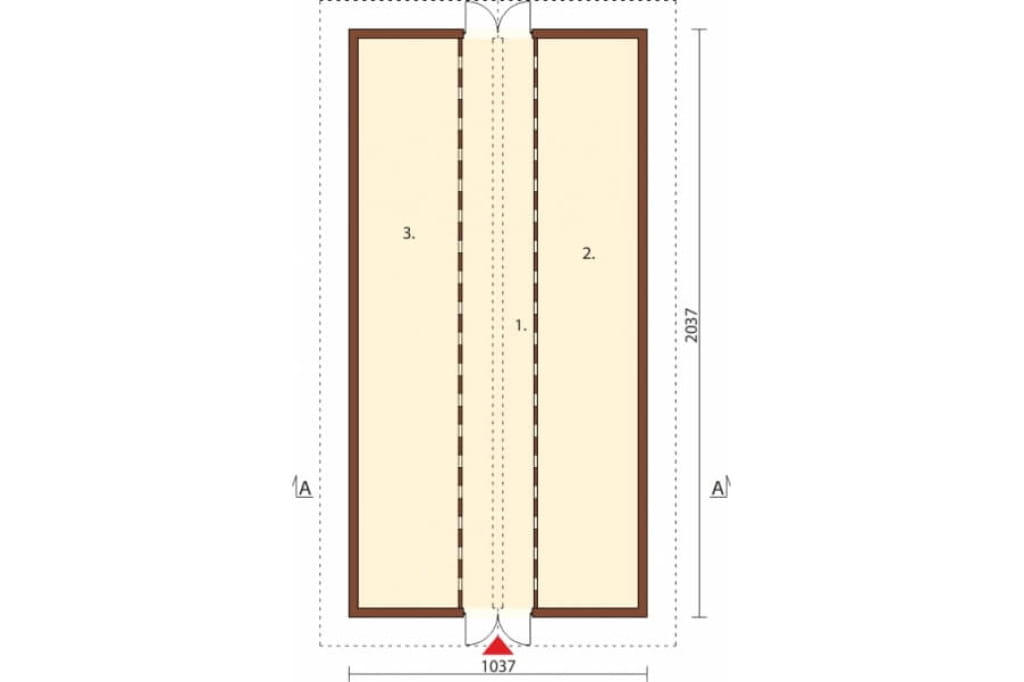

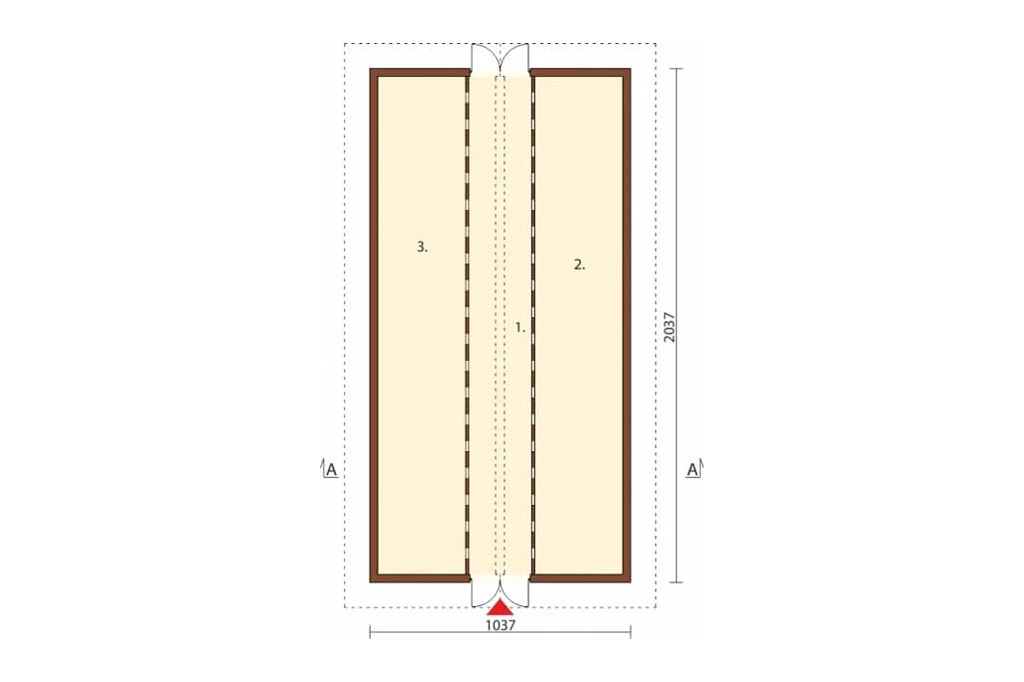

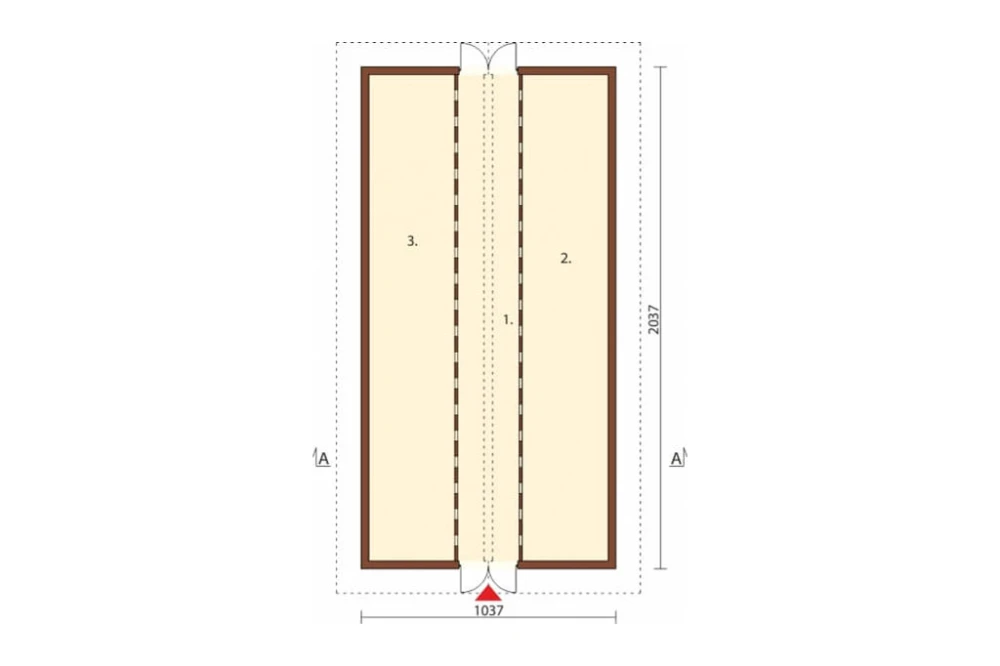

Rzut parteru



Projekt ZG-86 - rzut

1. Komunikacja 47,99 m2

2. Boks na siano 71,64 m2

3. Boks na słomę 71,64 m2

ZG-86 ma prosty układ funkcjonalny są tu dwa sąsieki (boksy na słomę i sianko) oraz centralnie poprowadzony przejazd o szerokości 2,5m

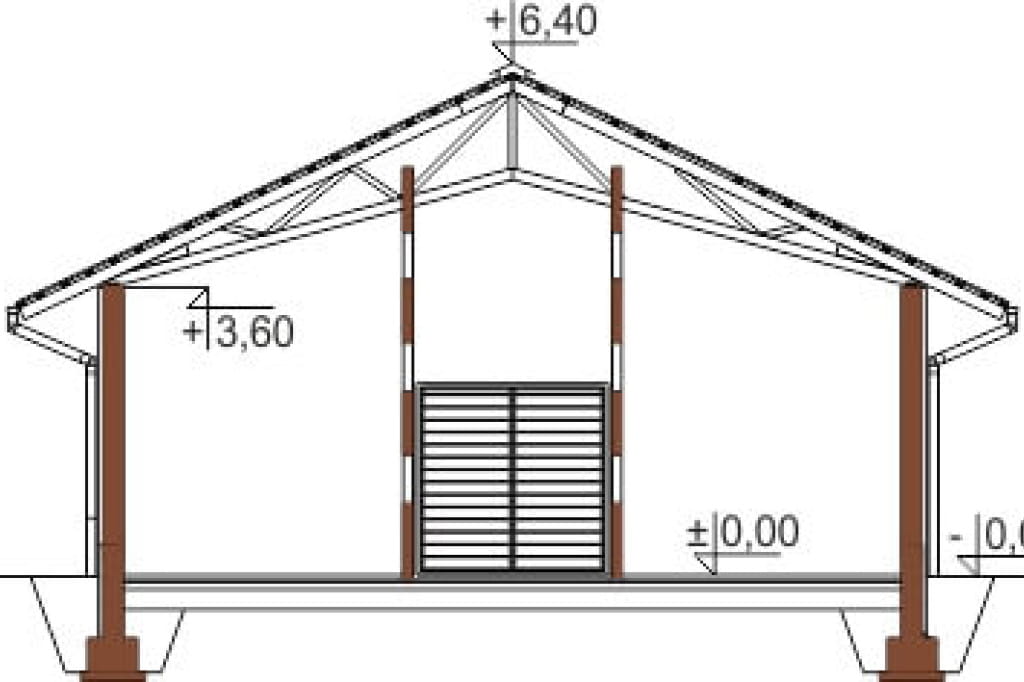

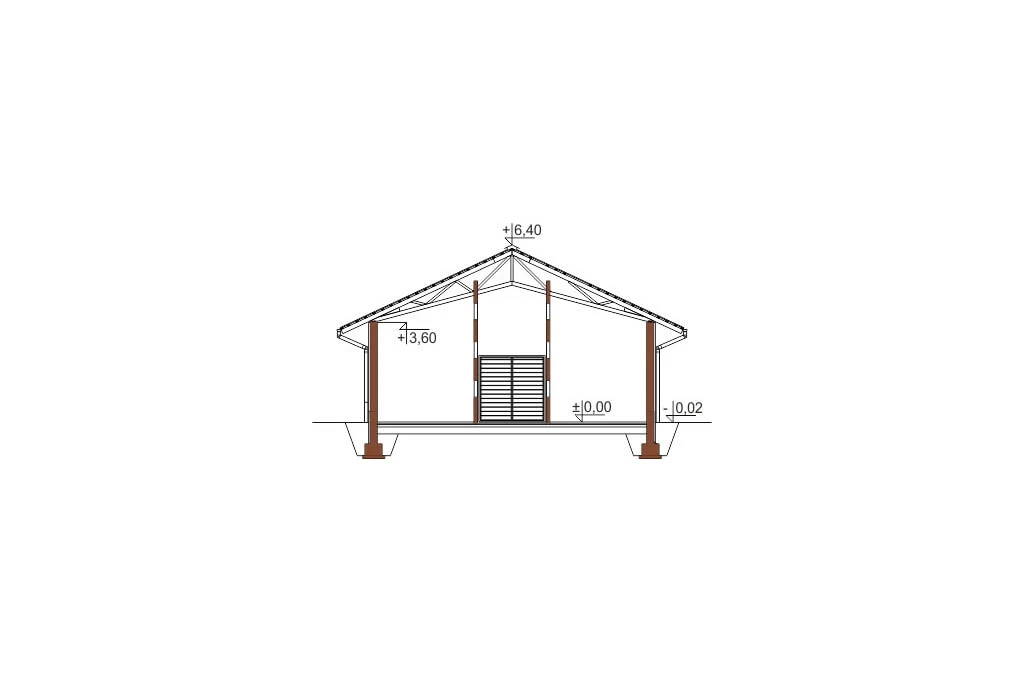

Przekrój



Projekt ZG-86 - przekrój

Projekt niedrogiej stodoły krytej dwuspadowym dachem z dwoma boksami na słomę i siano.

Projekt budynku pełniącego funkcję stodoły ZG-86, parterowy, niepodpiwniczony.

Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny. Więźba dachowa prefabrykowana z dźwigarów drewnianych. Kąt nachylenia dachu 25°.
Pokrycie dachu: blacha dachówkowa
Wentylacja budynku zapewniona poprzez szczeliny w ścianach bocznych oraz kanały wywiewne w dachu.
Program: boks na słomę, boks na siano, przejazd o szerokości 250 cm.

Powierzchnia zabudowy: 211.20 m²
Powierzchnia użytkowa: 191.27 m²
Kubatura: 1093.30 m³
Szerokość działki: 16.37 m
Ilość kondygnacji: 1
Liczba pomieszczeń: 3
Pokój na parterze: Nie
ZAWARTOŚĆ PROJEKTU:



Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gospodarcze, dla rolnika, projekt stodoły, projekt budynku gospodarczego
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Marek Lizak
