Projekt Stajnia Kod: ZG-85
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

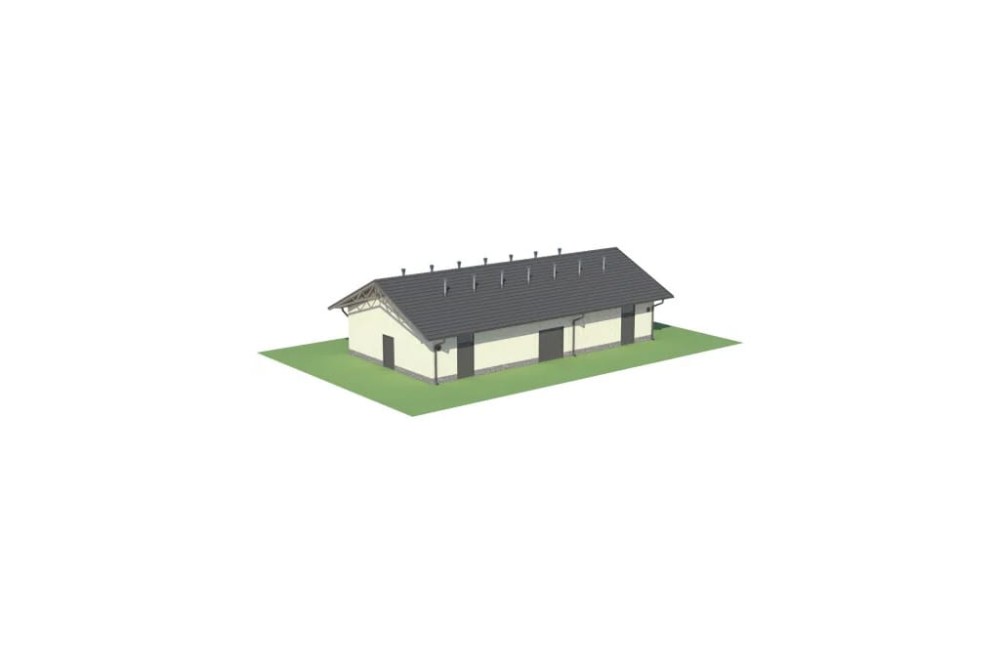

Model

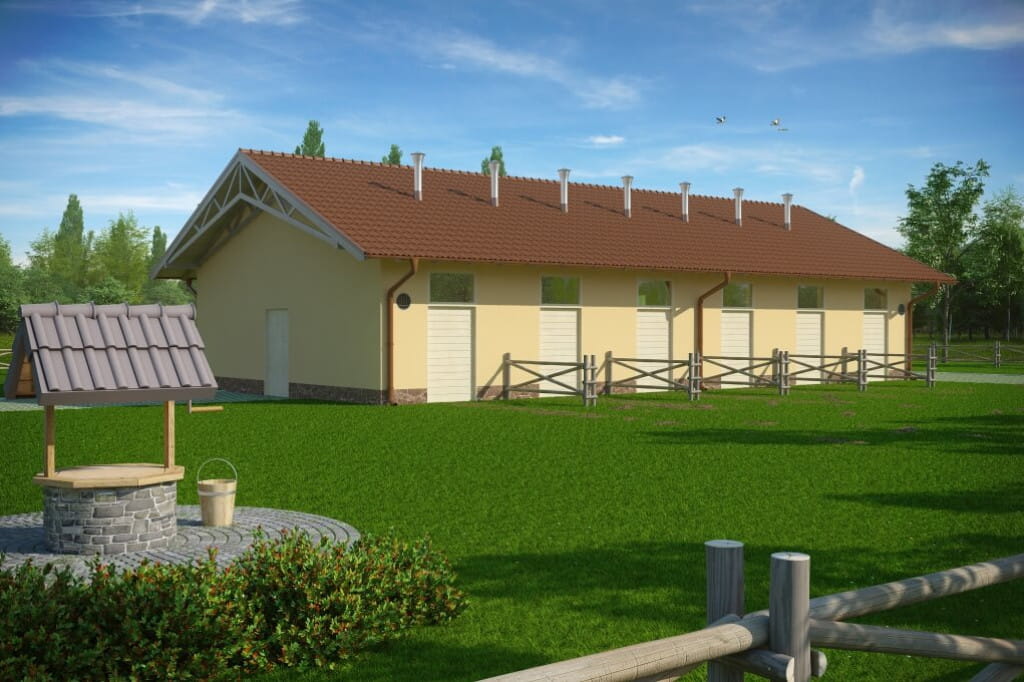

ZG-85 można budować już na średniej wielkości działkach, minimalna wymagana szerokość parceli to 18,4 m. Stajnia ma bryłę na planie prostokąta o wymiarach 10,37m x 20,37m krytą dwuspadowym dachem o kącie nachylenia równym 25 stopni.  Do sześciu boksów wejście jest od strony elewacji ogrodowej, a do pozostałych dwóch od frontowej.

Elewacje

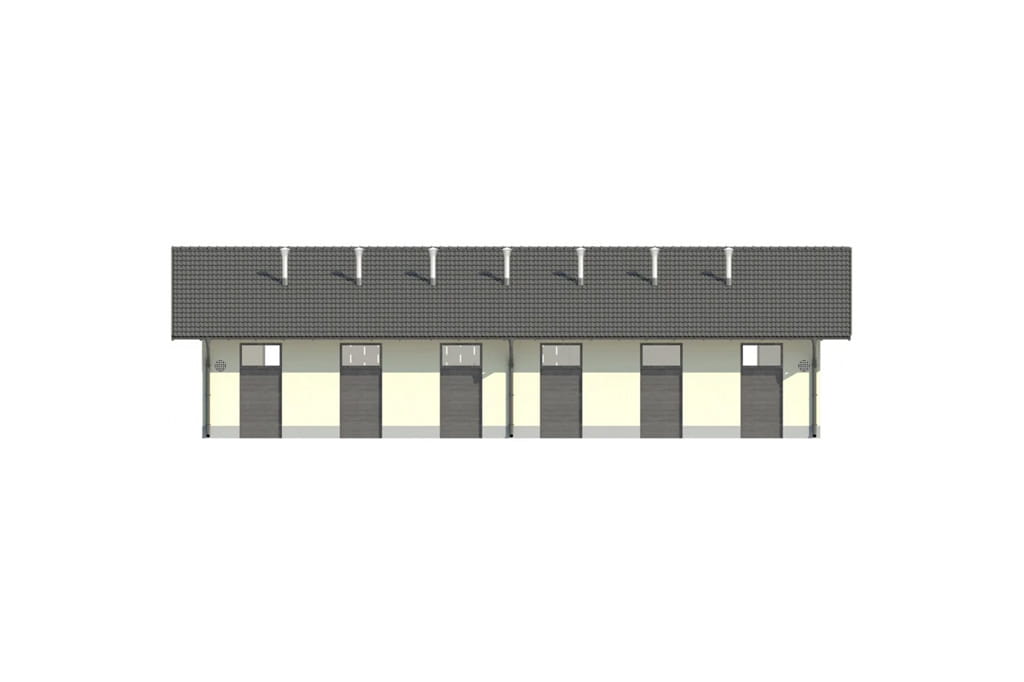

elewacja ogrodowa

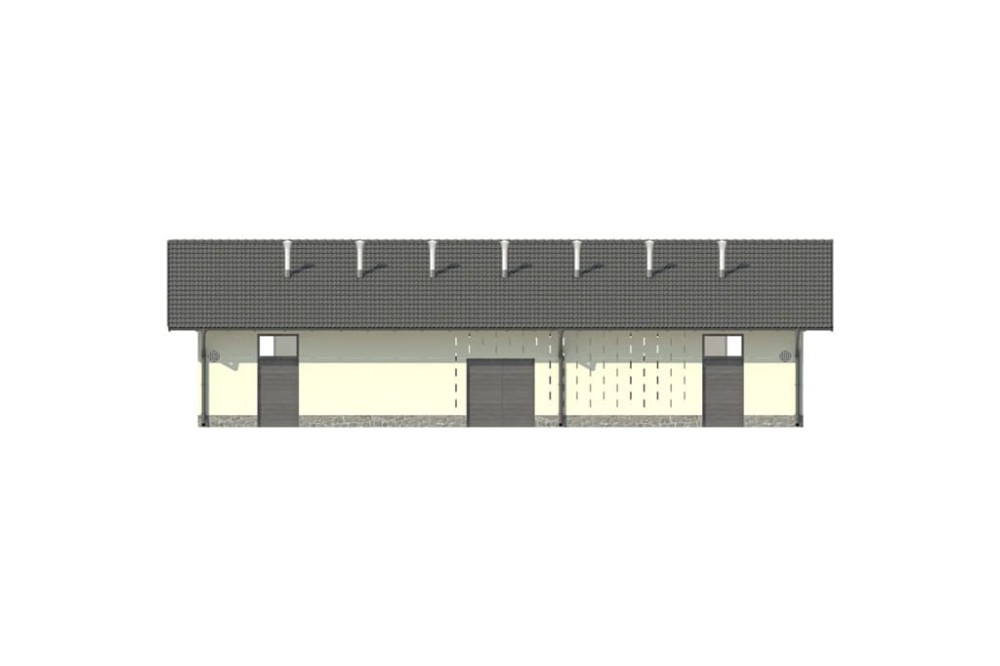

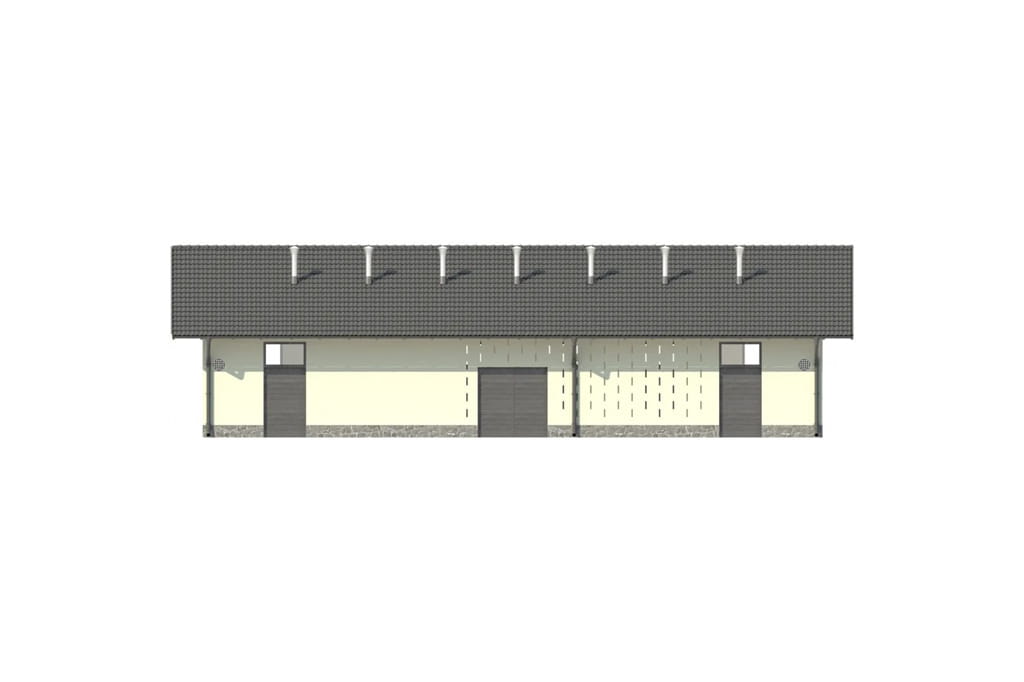

elewacja frontowa

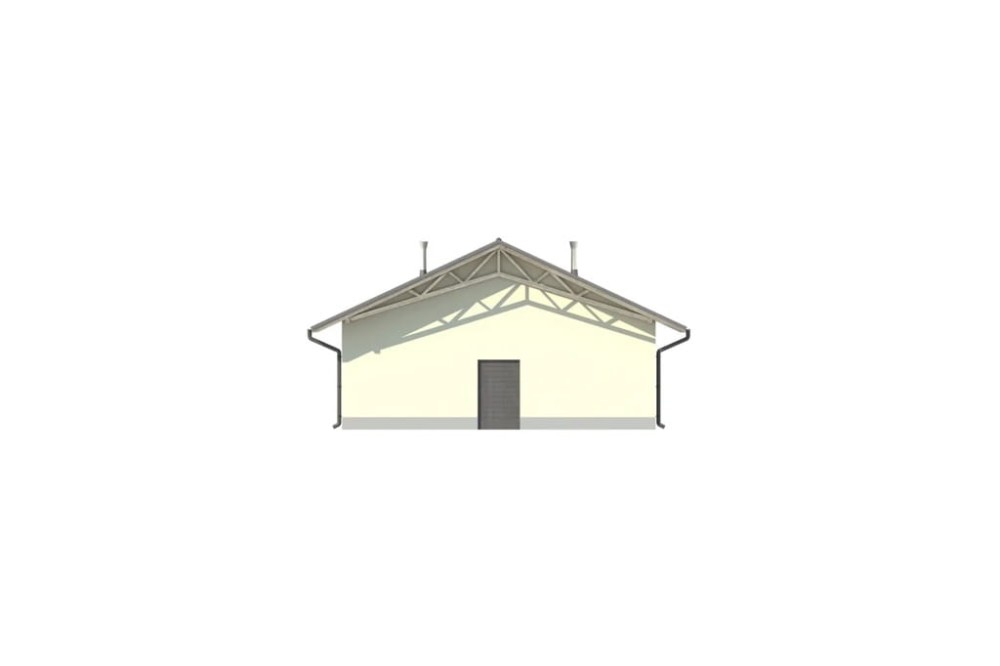

elewacja boczna
elewacja boczna

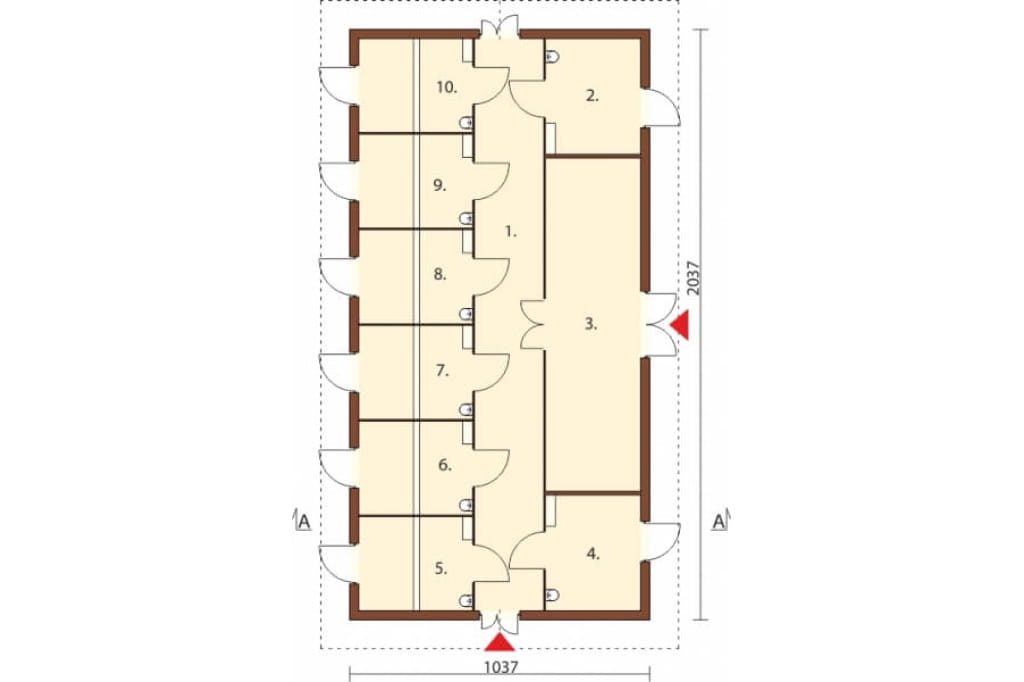

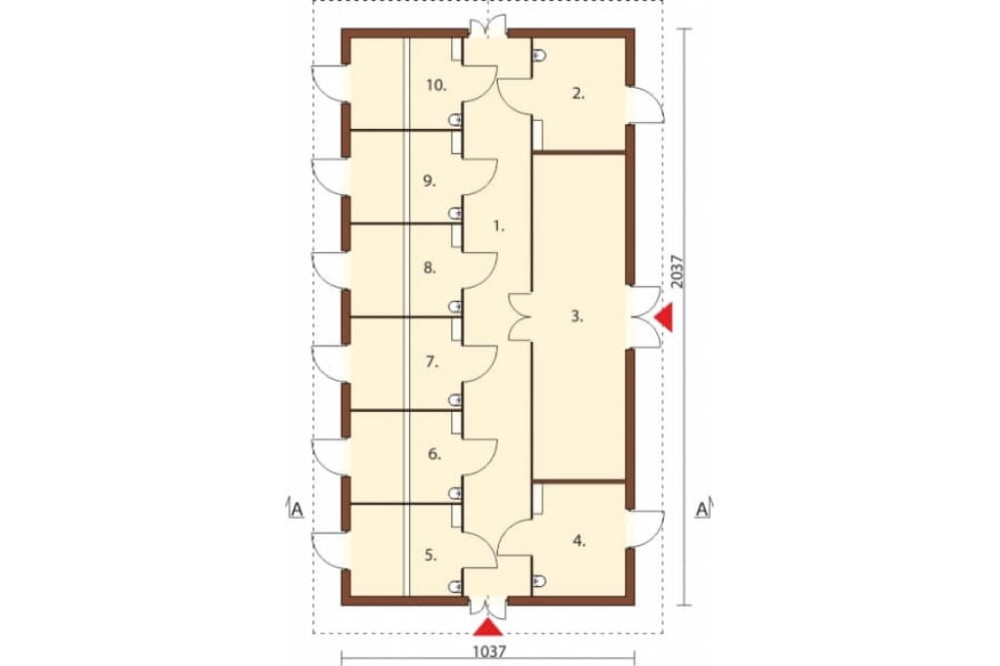

Rzut parteru

1. Komunikacja 47,6 m

2. Boks  VIII 13,2 m

3. Skład słomy i siana 38,0 m

4. Boks  VII 13,2 m

5. Boks  I 12,8 m

6. Boks  II 12,8 m

7. Boks  III 12,8 m

8. Boks  IV 12,8 m

9. Boks  V 12,8 m

10.  Boks  VI 12,8 m2

ZG-85 ma program stworzony z myślą o komforcie zwierząt, które mają w nim przebywać. Dlatego boksy są szerokie, odpowiednio doświetlone, a w całym budynku jest właściwa cyrkulacja powietrza. Przez środek stajni biegnie korytarz, który umożliwia sprawną pracę przy zwierzętach i dostęp do pomieszczenia ze słomą i sianem.

zobacz rysunek szczegółowy

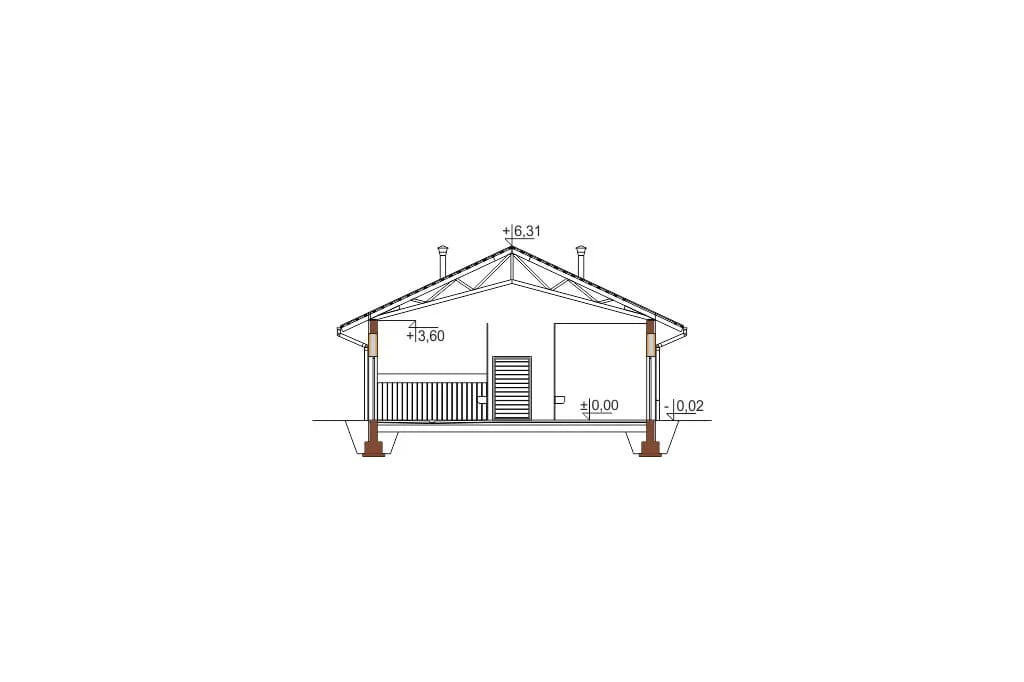

Przekrój

Projekt średniej wielkości stajni z ośmioma boksami dla koni, o prostej architekturze i niskich kosztach budowy.


Projekt budynku pełniącego funkcję stajni dla koni średnich i dużych ZG-85, parterowy, niepodpiwniczony.

Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny. Więźba dachowa prefabrykowana z dźwigarów drewnianych. Kąt nachylenia dachu 25°.
Pokrycia dachu: blacha dachówkowa
Program: 8 boksów dla koni, skład słomy i siana, skład paszy, pomieszczenie gospodarcze, WC. Każdy boks przystosowany jest dla jednego konia.

Powierzchnia zabudowy: 211.20 m²
Powierzchnia użytkowa: 188.80 m²
Kubatura: 1093.30 m³
Szerokość działki: 18.40 m
Ilość kondygnacji: 1
Liczba pomieszczeń: 10
Kąt nachylenia dachu: 25°
Pokój na parterze: Nie
Wysokość budynku: 6.33 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gospodarcze, dla rolnika, projekt budynku gospodarczego, projekt stajni, projekty budynków inwentarskich, projekt budynku inwentarskiego, inwentarskie
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Marek Lizak
CENA 3 EGZ. PROJEKTU 500PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
