Projekt

Tuczarnia
Kod: LZG-82
Zadzwoń do nas!
PN - PT od 8 do 16: 780 001 242,
508 037 512, 12 414 35 34
KOSZTORYS
PROJEKTU DODAJ
DO TECZKI

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym

Projekt na zamówienie. Zapytaj o cenę.

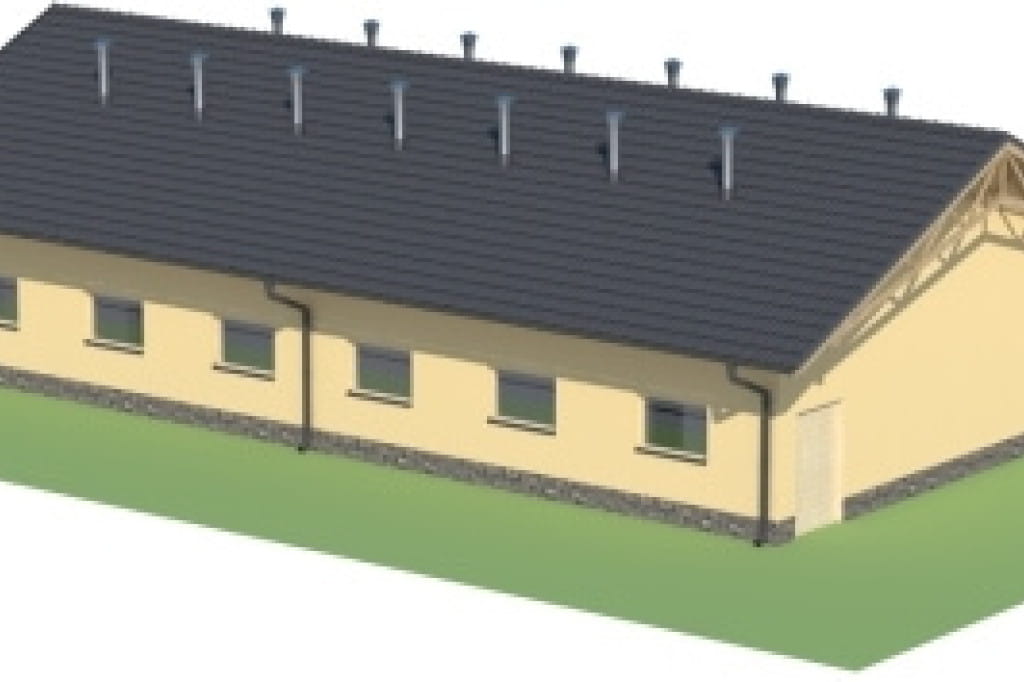

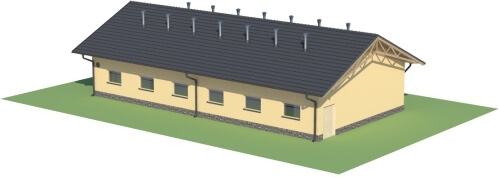

Model

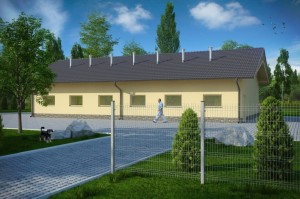

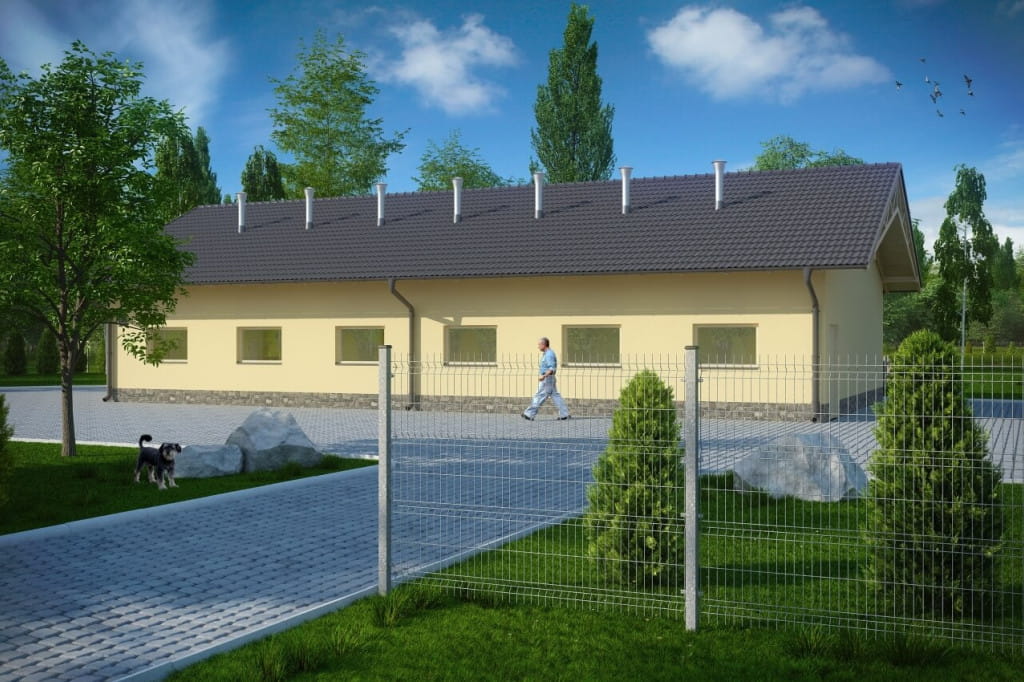

Projekt LZG-82 - model

Elewacje

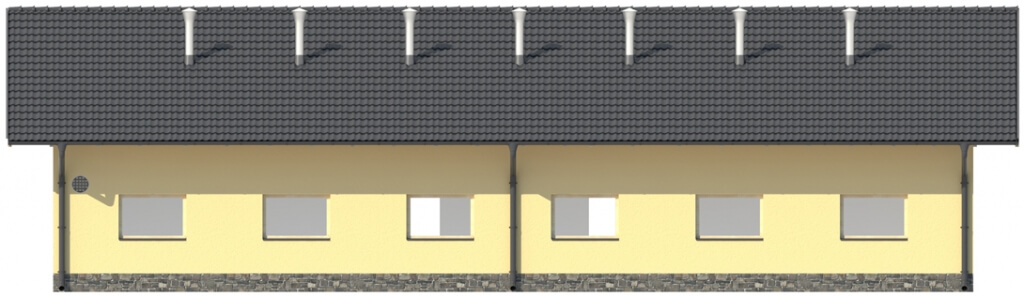

Projekt LZG-82 - elewacja

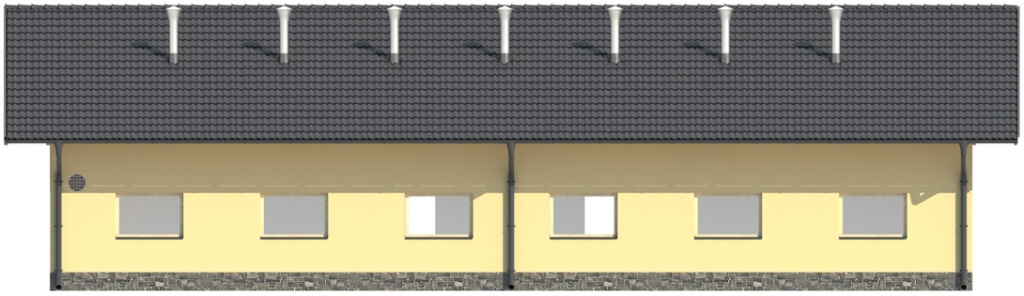

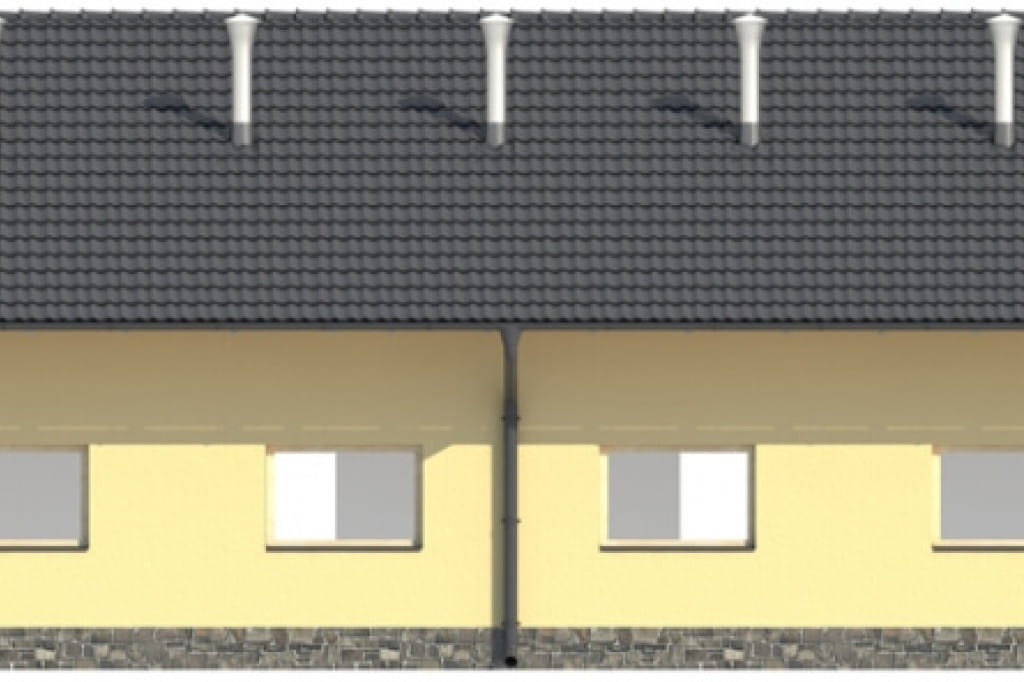

elewacja ogrodowa
Projekt LZG-82 - elewacja

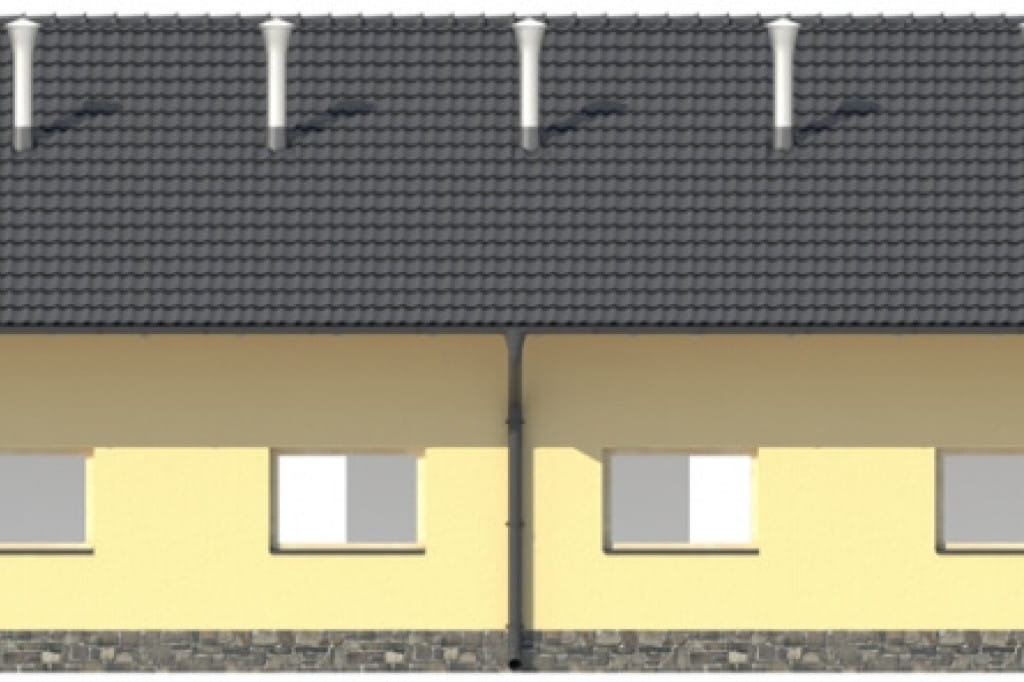

elewacja frontowa

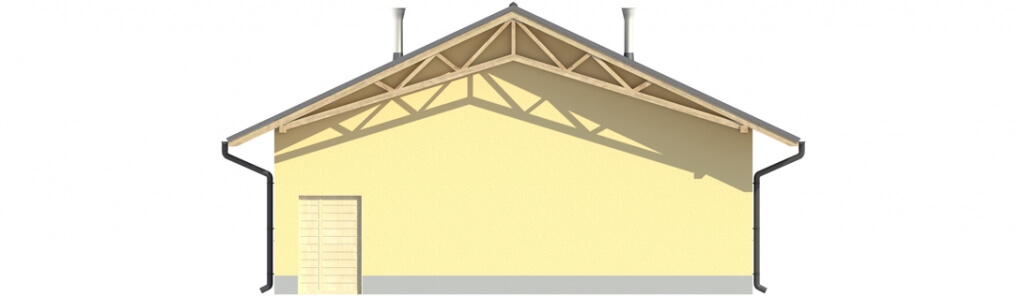

Projekt LZG-82 - elewacja

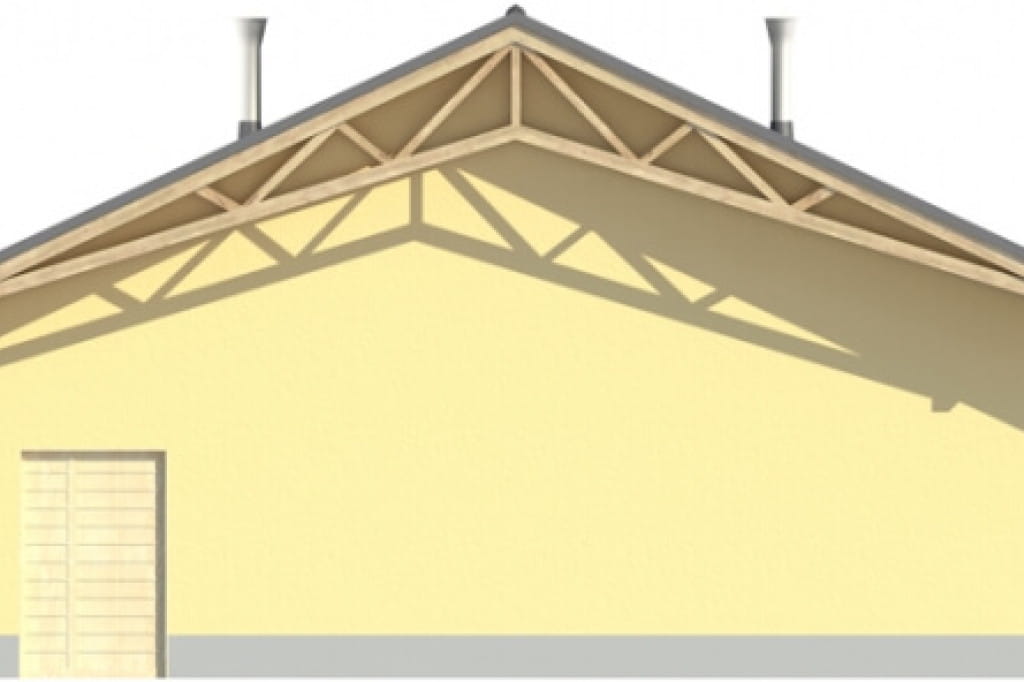

elewacja boczna

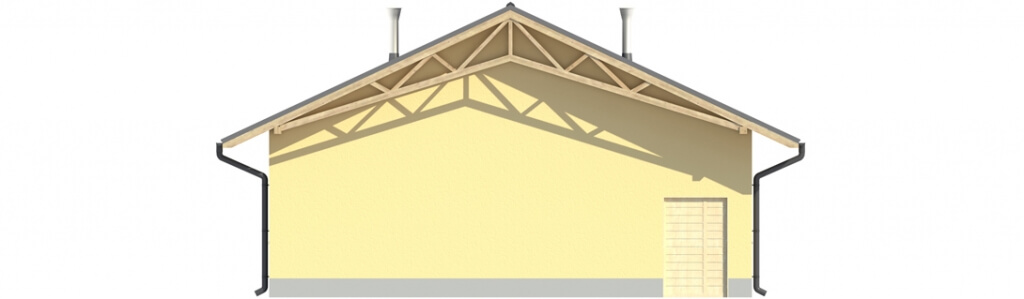

Projekt LZG-82 - elewacja

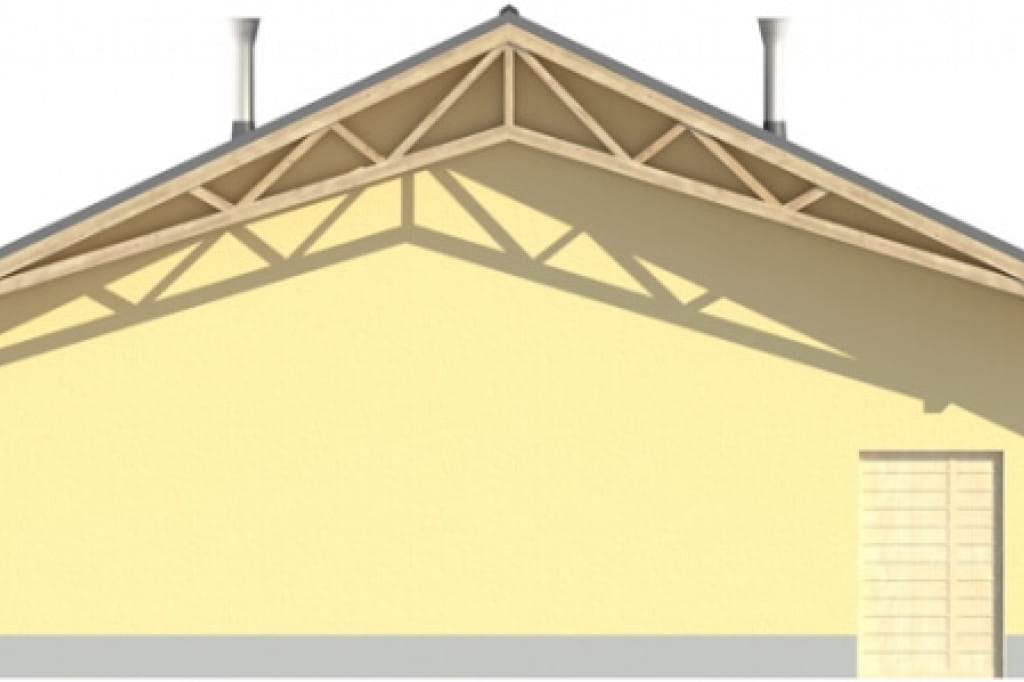

elewacja boczna

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

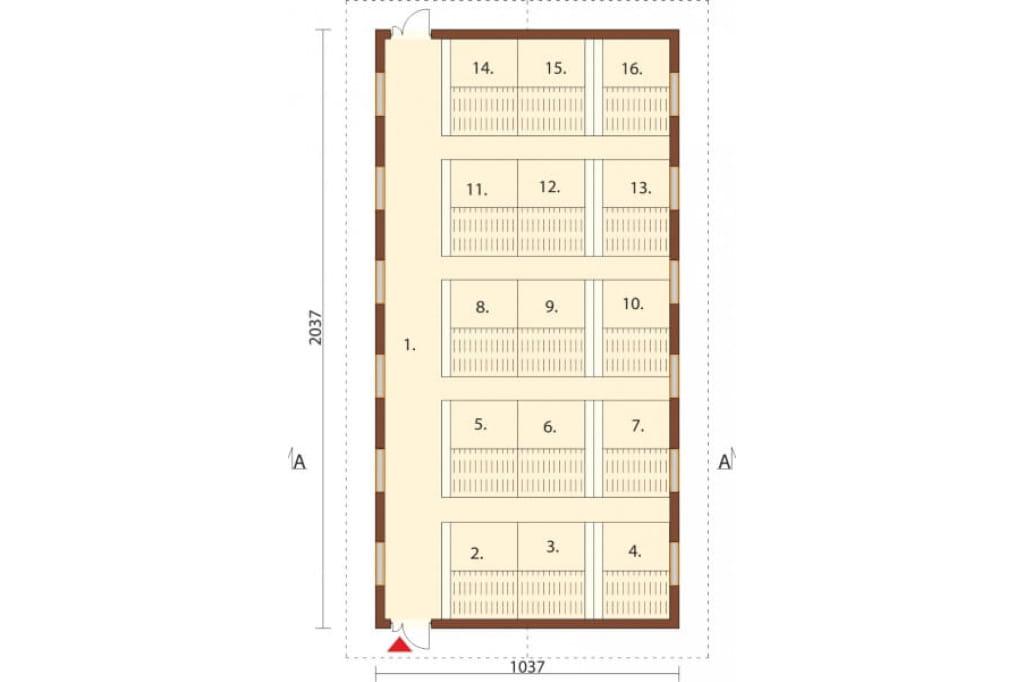

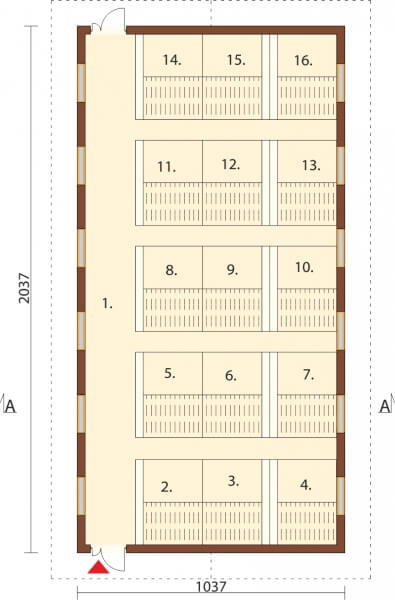

Rzut parteru



Projekt LZG-82 - rzut

1. Komunikacja

2. Boks  I

3. Boks  II

4. Boks  III

5. Boks  IV

6. Boks  V

7. Boks  VI

8. Boks  VII

9. Boks  VIII

10. Boks  IX

11. Boks  X

12. Boks  XI

13. Boks  XII

14. Boks  XIII

15. Boks  XIV

16. Boks  XV

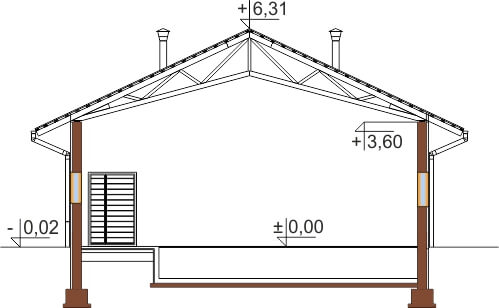

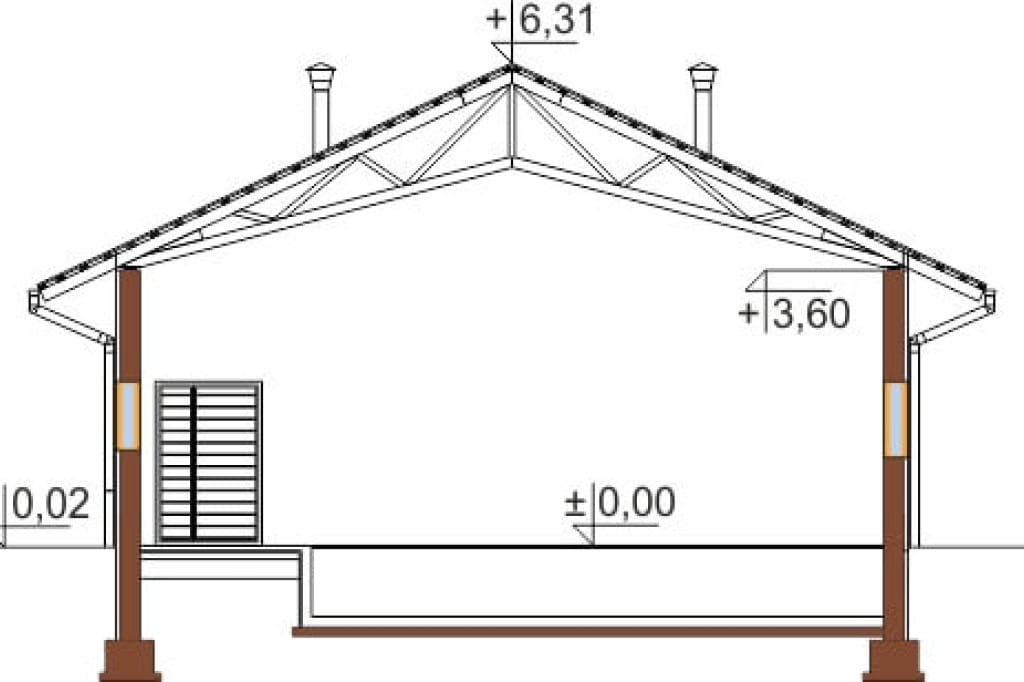

Przekrój



Projekt LZG-82 - przekrój
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku pełniącego funkcję tuczarni LZG-82
Budynek parterowy i niepodpiwniczony.
Budynek przystosowany do hodowli bezściółkowej. Zamiast kanału gnojowego można zastosować obornik odprowadzany hydraulicznie.

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny.
Więźba dachowa: prefabrykowana z dźwigarów drewnianych
Kąt nachylenia dachu: 25°
Pokrycie dachu: blacha dachówkowa
Program: 15 boksów po 10 prosiąt w każdym



 Powierzchnia zabudowy: 211.23 m²
Powierzchnia użytkowa: 191.43 m²
Kubatura: 1083.20 m³
Szerokość działki: 18.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 1
Liczba pomieszczeń: 16
Kąt nachylenia dachu: 25°
Pokój na parterze: Nie
Wysokość budynku: 6,33 m
ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych + przedmiar robót
  • zgoda na zmiany w projekcie
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gospodarcze, dla rolnika, projekt budynku gospodarczego, projekty budynków inwentarskich, projekt tuczarni, projekt budynku inwentarskiego, inwentarskie
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Marek Lizak

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
