Projekt

Stodoła, budynek gospodarczy
Kod: ZG-80
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
KOSZTORYS
PROJEKTU DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
CENA 3 EGZ. PROJEKTU 650 PLN
1 000 PLN 		KUP
PROJEKT

ZG-80 to doskonały wybór dla inwestorów, którzy pragną wybudować uniwersalny budynek gospodarczy. Ten projekt można zrealizować np. jako stodołę. Jego program da się bezproblemowo modyfikować np. poprzez wstawienie dodatkowych ścianek działowych, które wydzieloną nowe pomieszczenie. Obecnie są w nim dwa pomieszczenia na słomę rozdzielone korytarzem.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

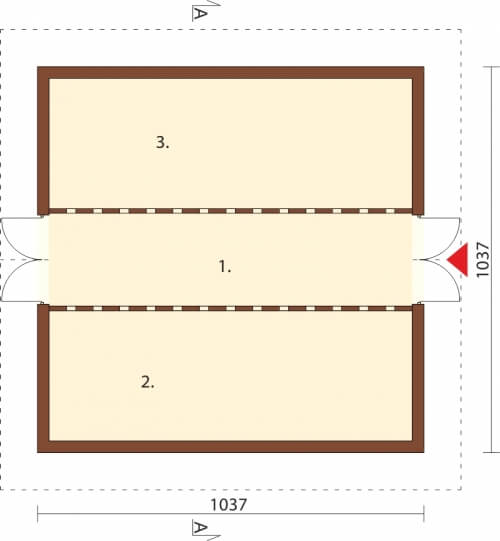

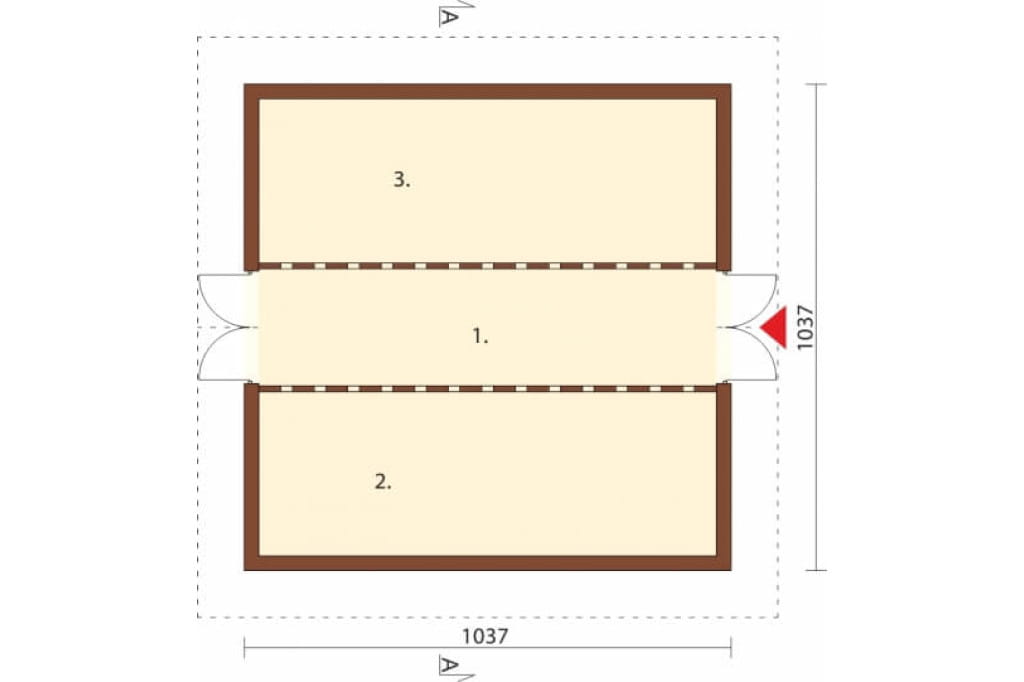

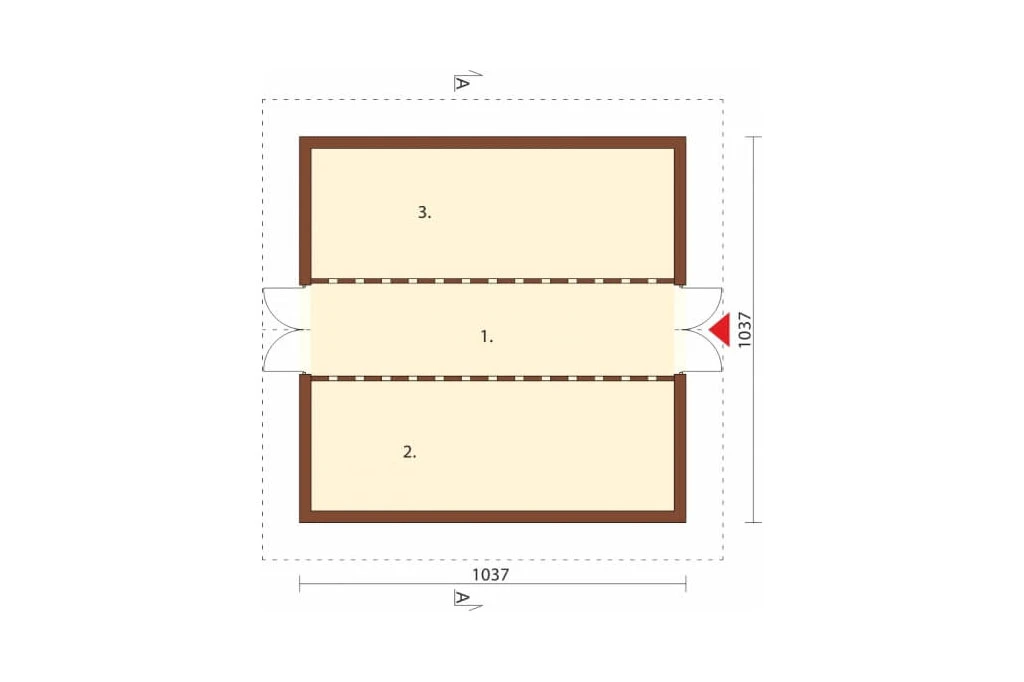

Rzut parteru



Projekt ZG-80 - rzut

Parter:

1. Komunikacja 24,3 m

2. Boks na siano 34,2 m

3. Boks na słomę 34,2 m2

ZG-80 ma prosty program z dwoma dużymi pomieszczeniami na siano i słomę, rozdzielonymi korytarzem.

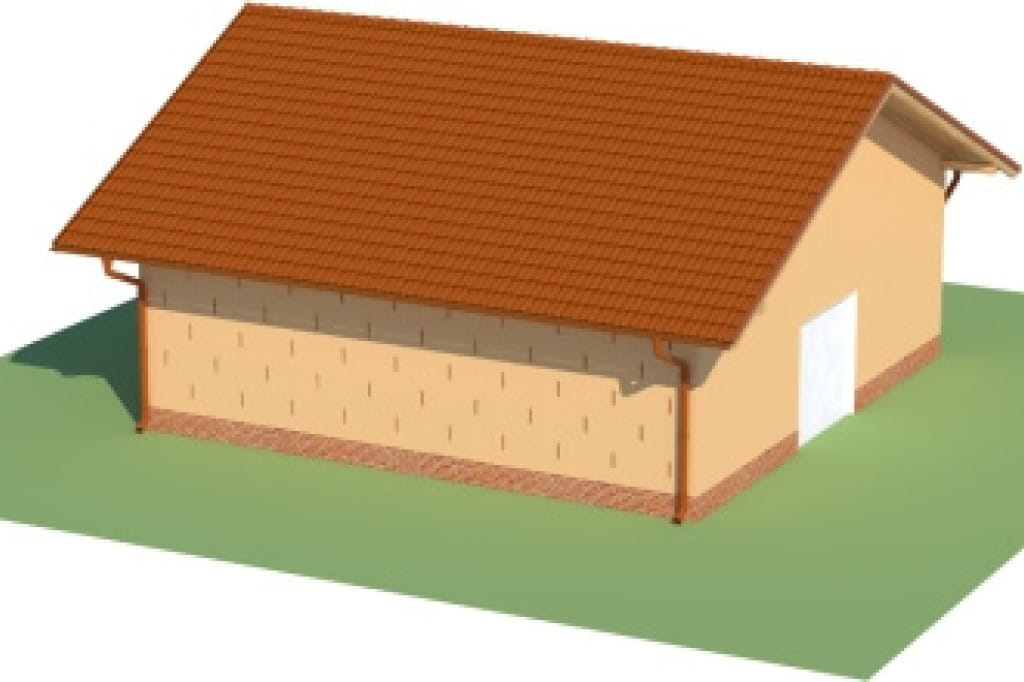

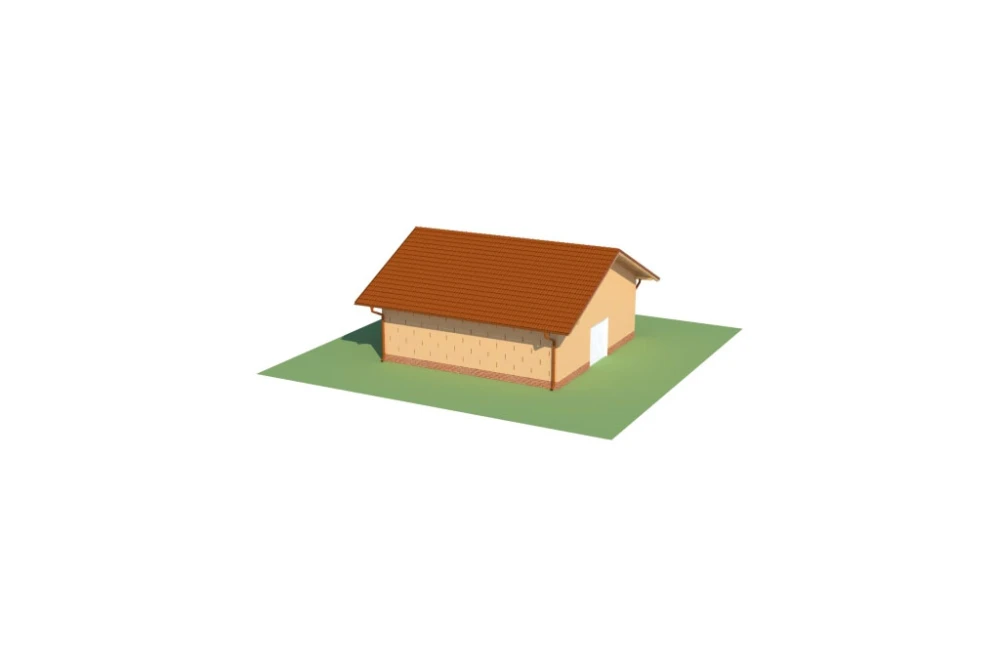

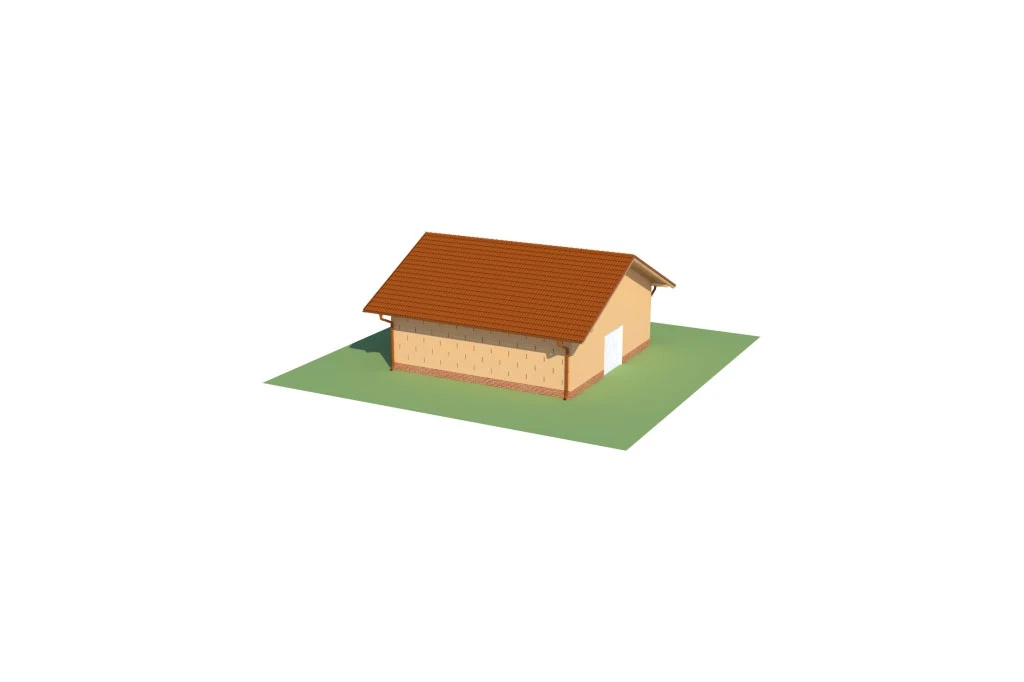

Model

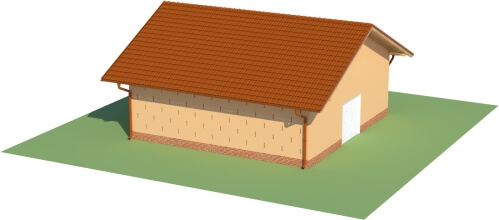

Projekt ZG-80 - model

Projekt stodoły ZG-80 ma bryłę rozrysowaną na planie kwadratu o bokach 10,37 m krytą dwuspadowym dachem o kącie nachylenia równym 25 stopni. Tradycyjna architektura będzie pasować do niemal każdego typu zabudowy. Do realizacji projektu będzie potrzebna działka o szerokości minimum 18,4m.



Elewacje

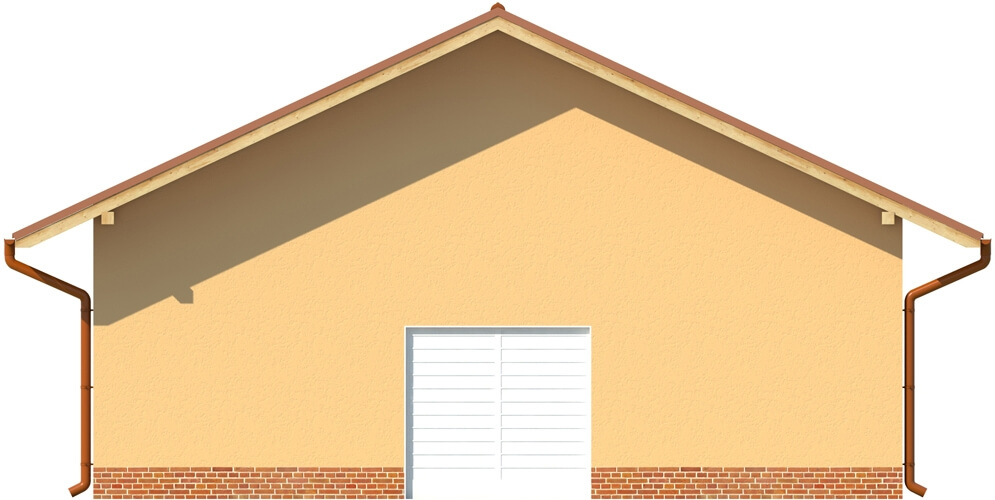

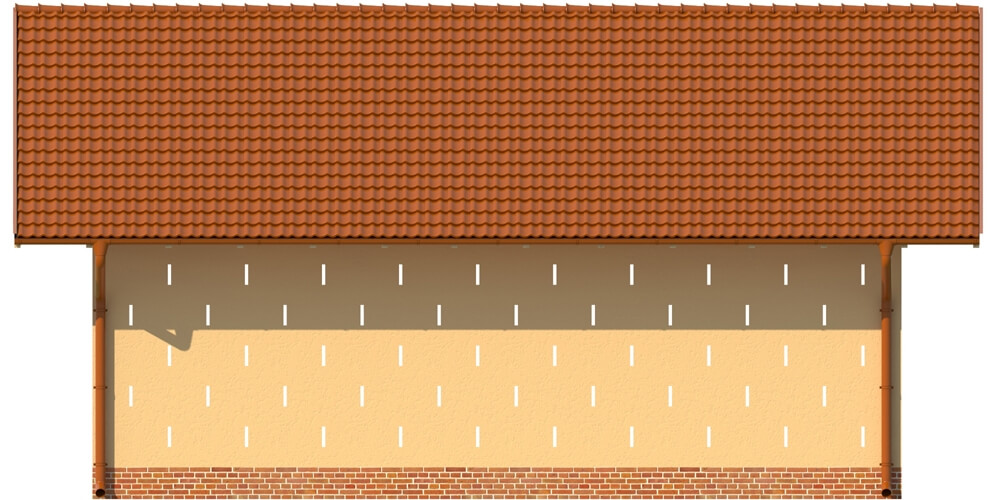

Projekt ZG-80 - elewacja

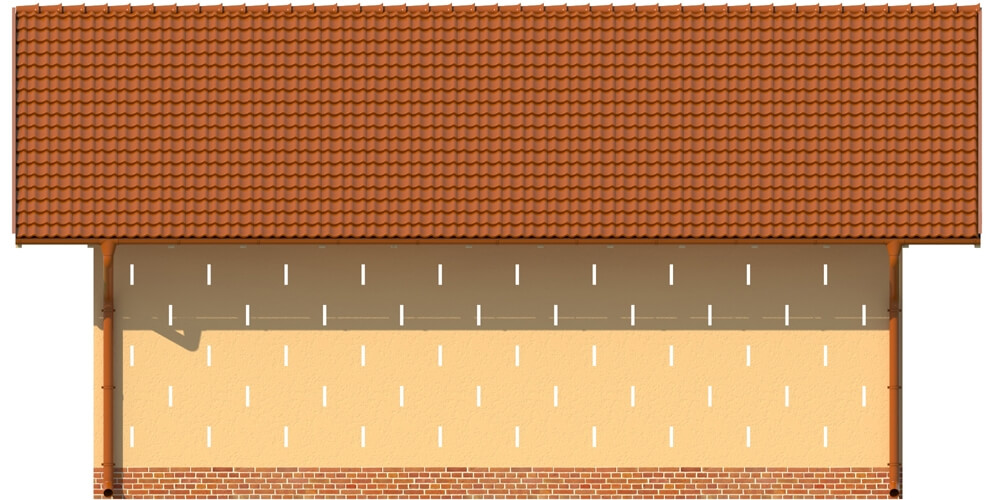

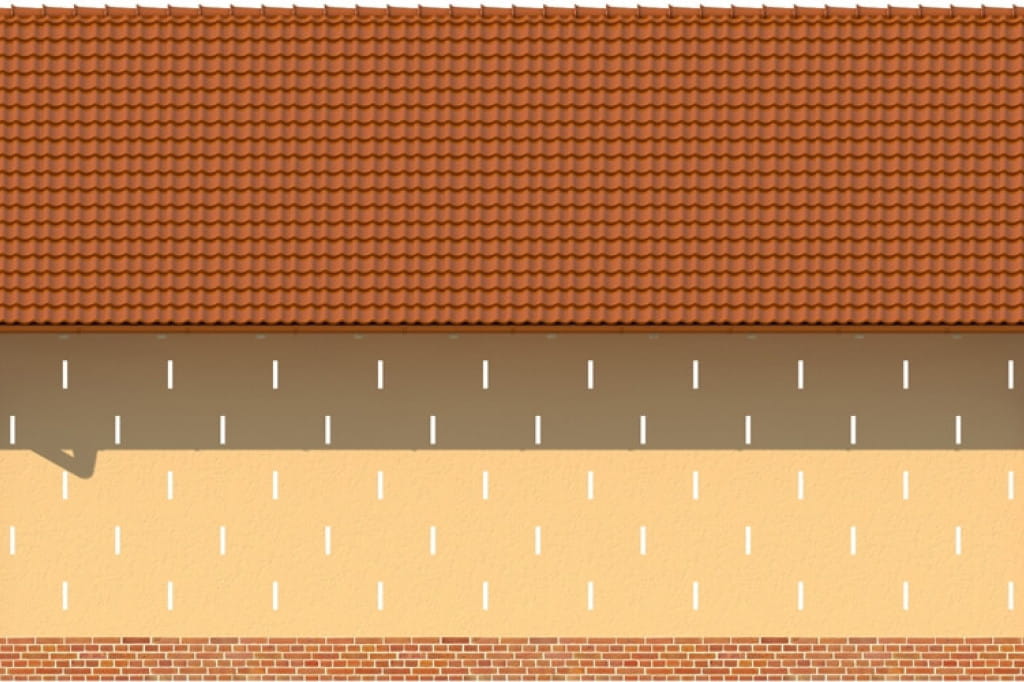

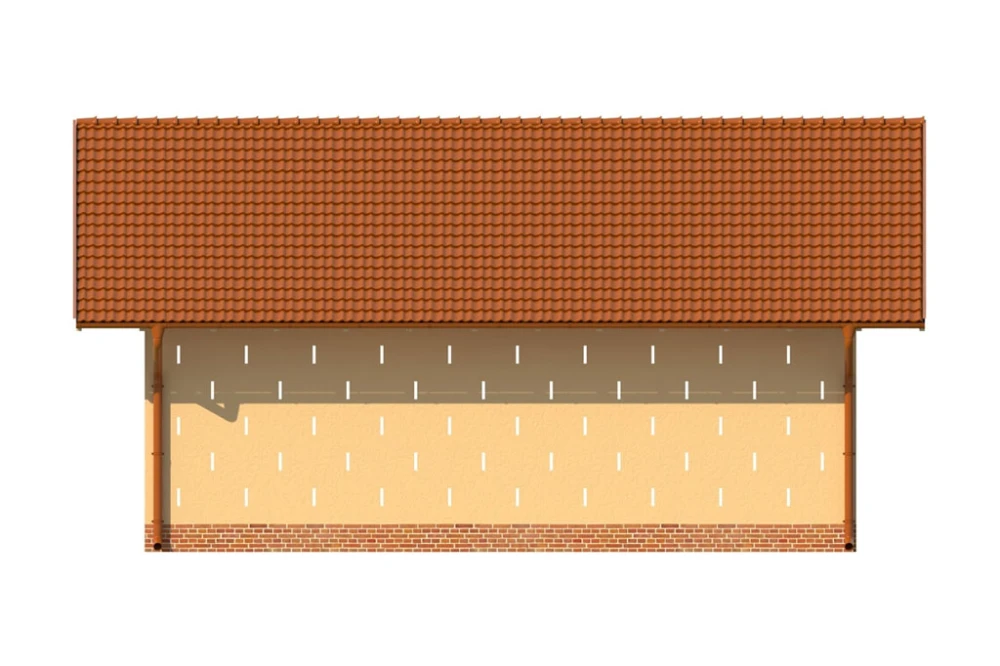

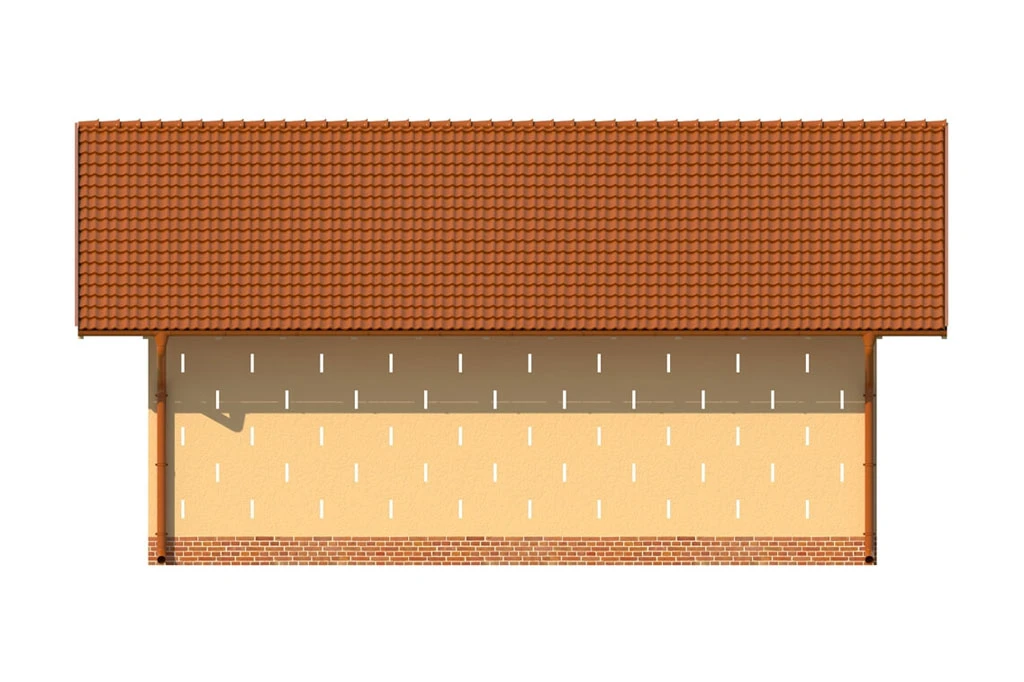

elewacja ogrodowa
Projekt ZG-80 - elewacja

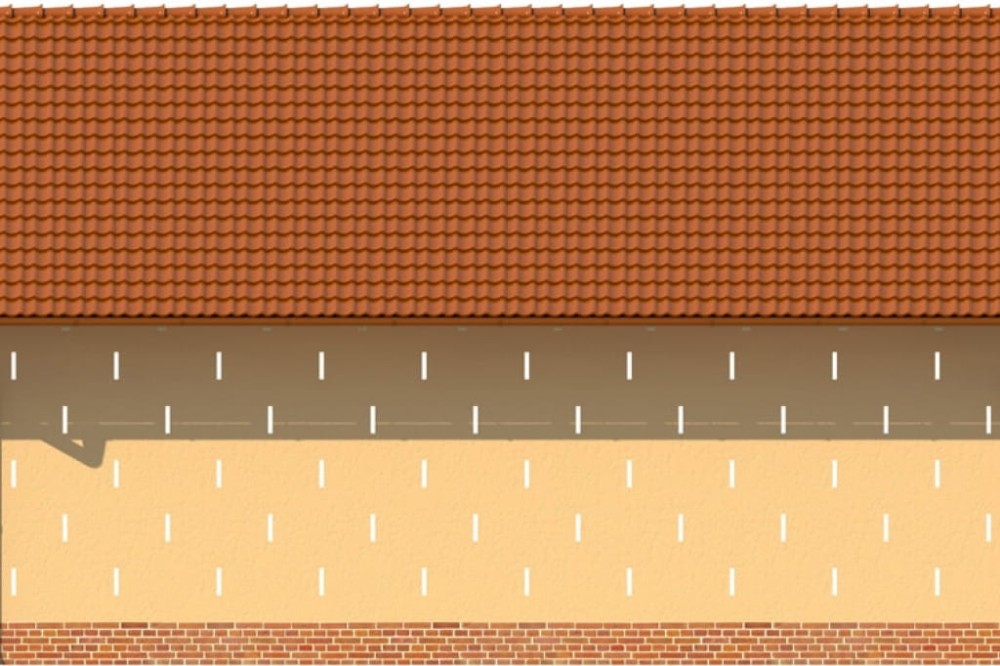

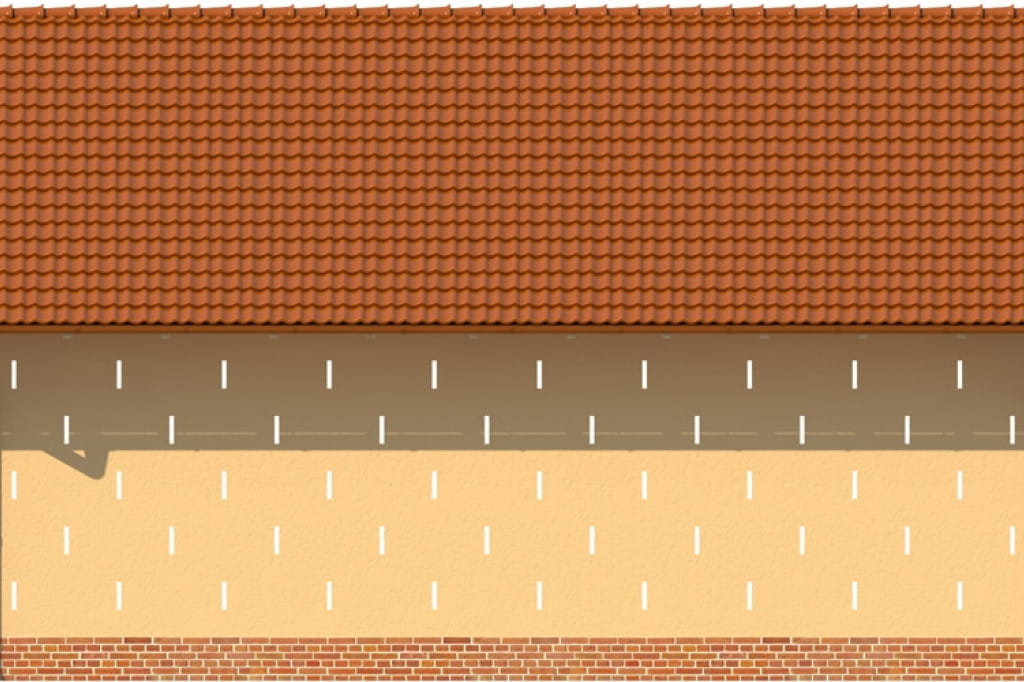

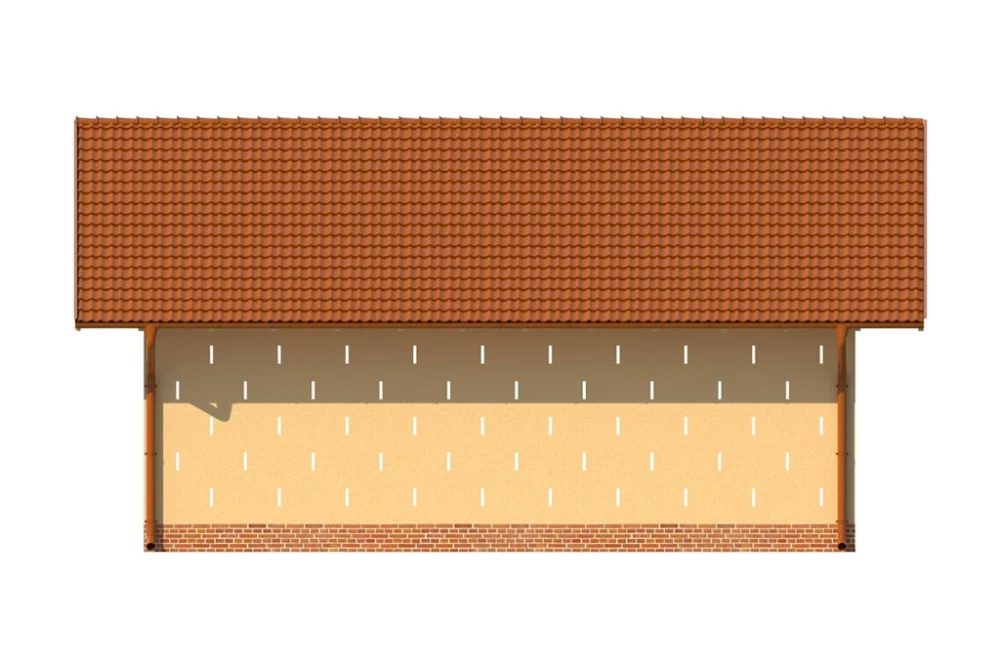

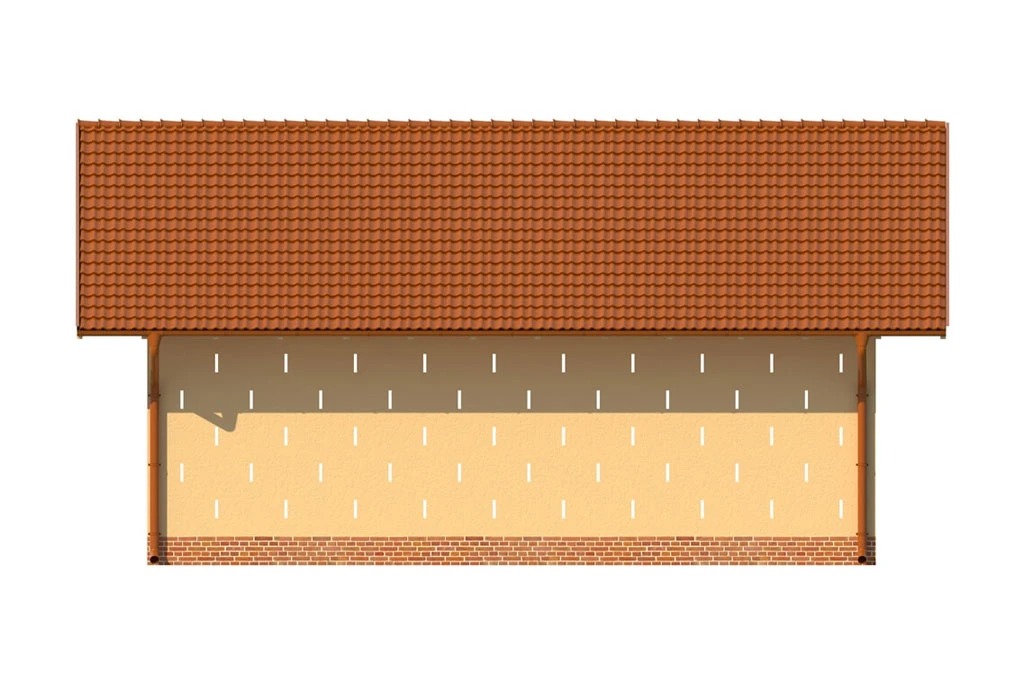

elewacja frontowa
Projekt ZG-80 - elewacja

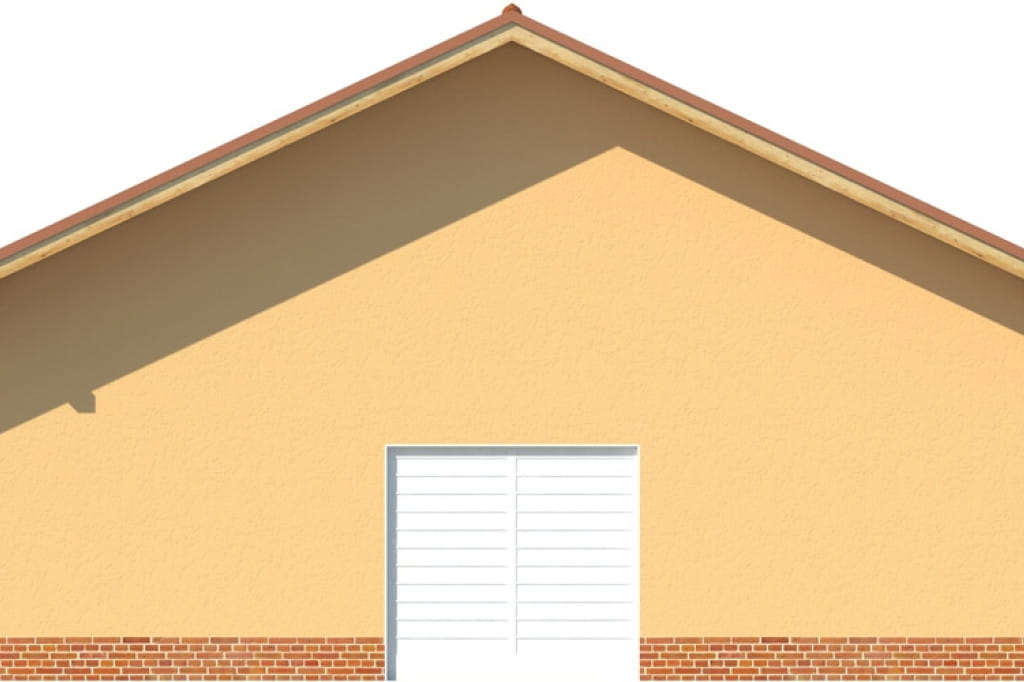

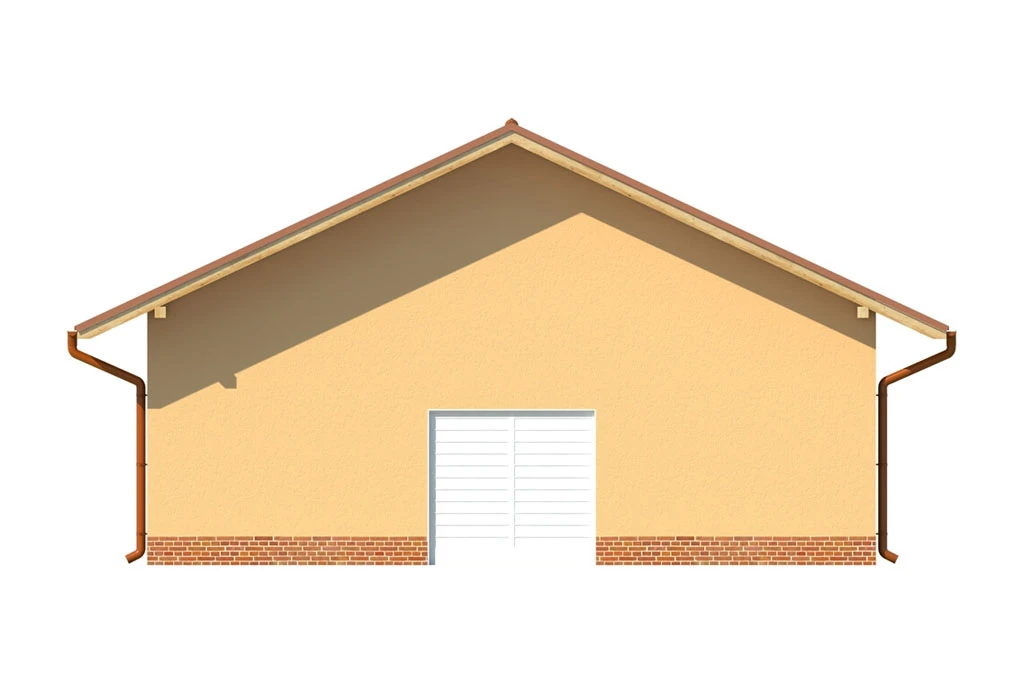

elewacja boczna
Projekt ZG-80 - elewacja
elewacja boczna

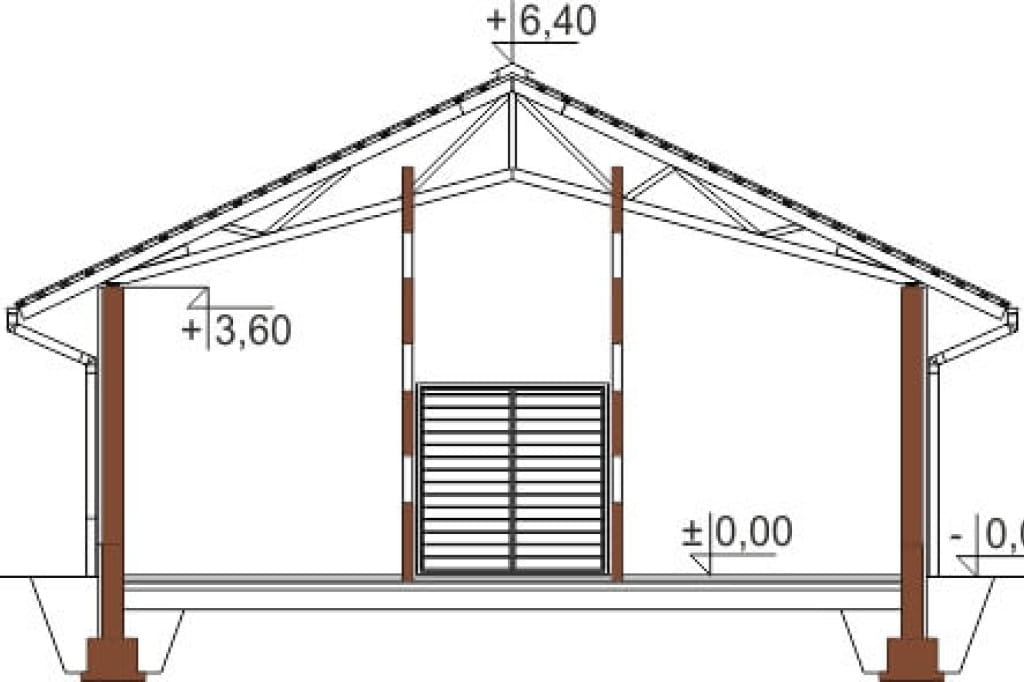

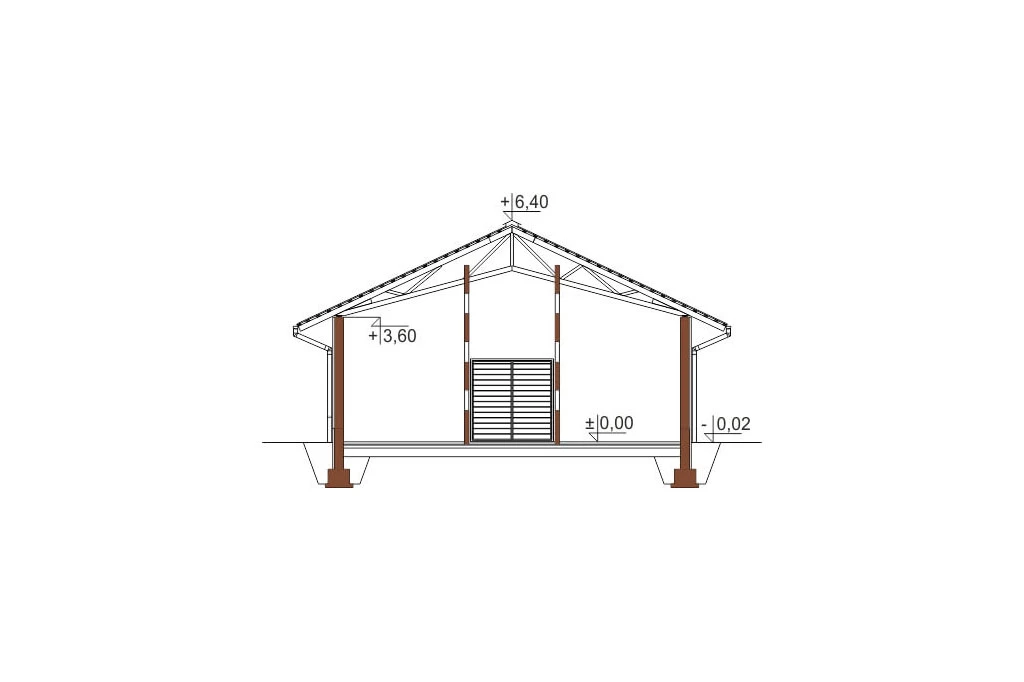

Przekrój

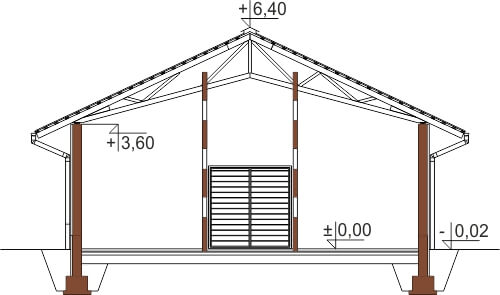

Projekt ZG-80 - przekrój

ZG-80 to prosty budynek gospodarczy, który może pełnić funkcję stodoły. Charakteryzuje się zastosowaniem sprawdzonych rozwiązań konstrukcyjnych i niskimi kosztami budowy.

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku pełniącego funkcję stodoły ZG-80, parterowy, niepodpiwniczony.

Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny. Więźba dachowa prefabrykowana z dźwigarów drewnianych. Kąt nachylenia dachu 25°.
Pokrycie dachu: blacha dachówkowa
Wentylacja budynku zapewniona poprzez szczeliny w ścianach bocznych oraz kanały wywiewne w dachu.
Program: boks na słomę, boks na siano, przejazd o szerokości 250 cm.

 Powierzchnia zabudowy: 107.50 m²
Powierzchnia użytkowa: 92.70 m²
Kubatura: 556.60 m³
Szerokość działki: 18.40 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 1
Liczba pomieszczeń: 3
Kąt nachylenia dachu: 25°
Pokój na parterze: Nie
Wysokość budynku: 6.42 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gospodarcze, dla rolnika, projekt stodoły, projekt budynku gospodarczego
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Marek Lizak
CENA 3 EGZ. PROJEKTU 650 PLN 1 000 PLN KUP
PROJEKT


ZAWARTOŚĆ PROJEKTU:



Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
