Projekt

Stajnia

Kod: ZG-79
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

Projekt na zamówienie. Zapytaj o cenę.

Projekt małej, funkcjonalnej stajni z czterema boksami dla koni średnich i dużych. Stworzony dla inwestorów, którzy potrzebują niewielkim kosztem wybudować atrakcyjny wizualnie i funkcjonalny budynek, w którym można prowadzić hodowlę tych pięknych zwierząt. W porównaniu z projektem ZG-78 jest tu o jeden boks więcej.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

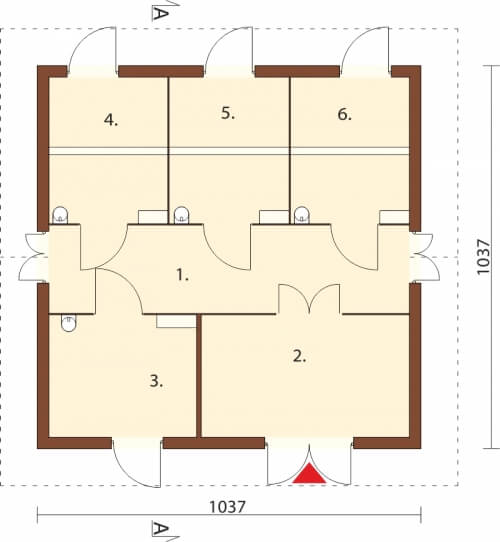

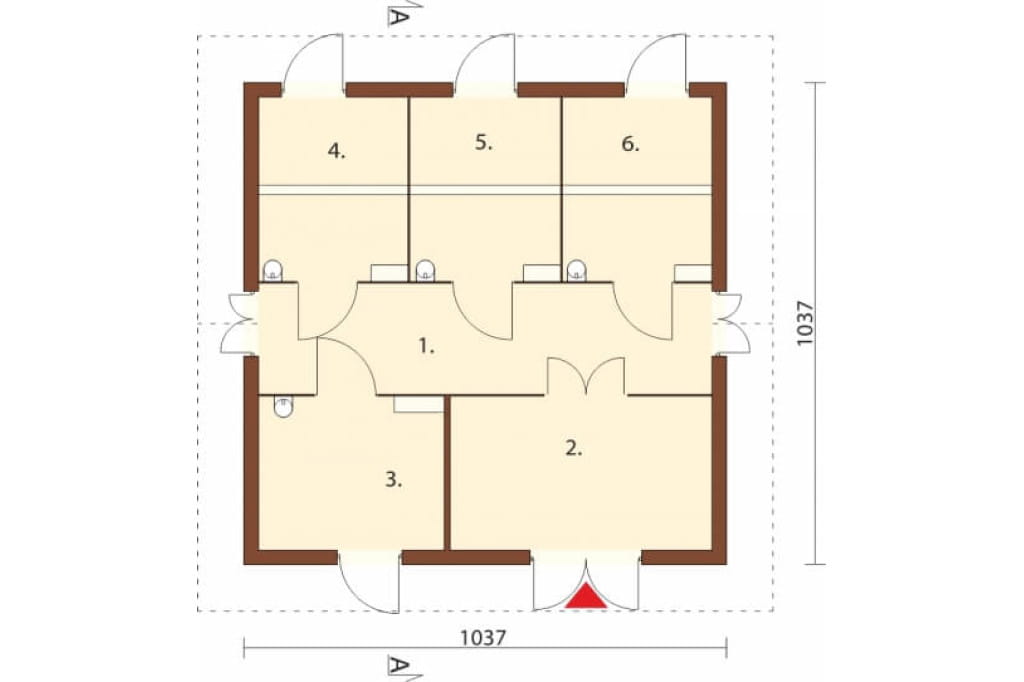

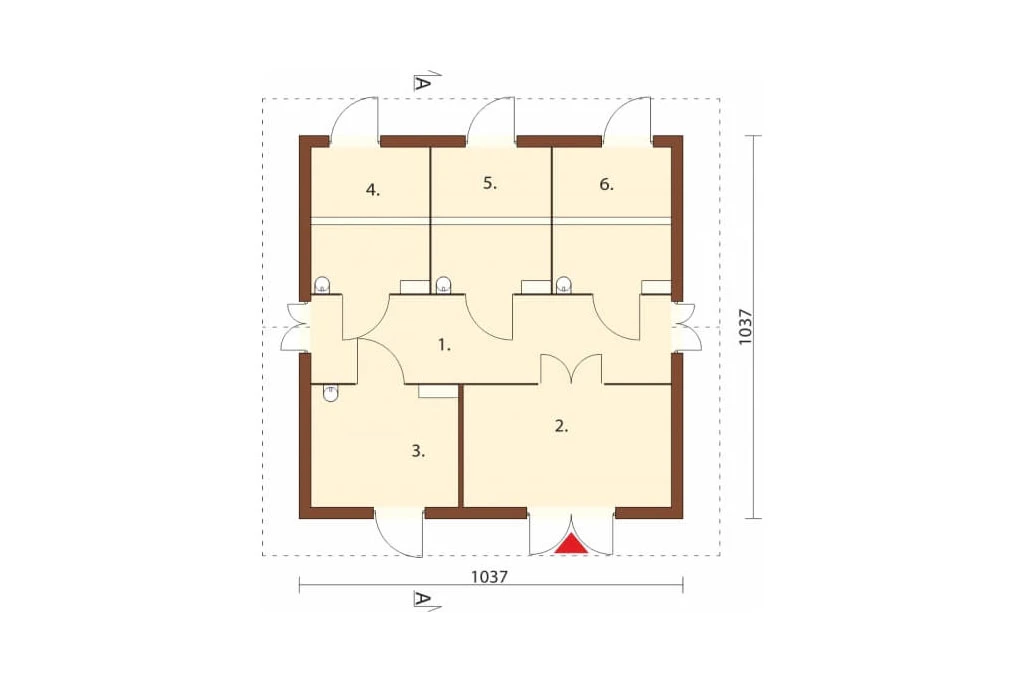

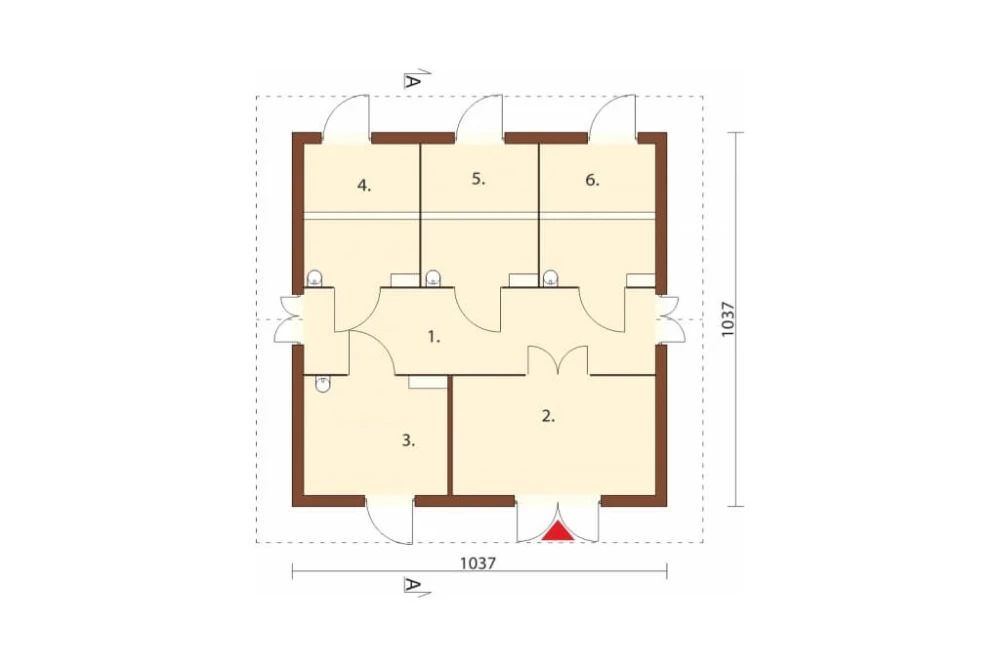

Rzut parteru



Projekt ZG-79 - rzut

Parter:

1. Komunikacja 23,4 m

2. Skład słomy i siana 18,7 m

3. Boks  IV 13,3 m

4. Boks  I 12,8 m

5. Boks  II 12,8 m

6. Boks  III 12,8 m2

Program funkcjonalny przewiduje cztery boksy dla koni, jedno duże pomieszczenie na skład słomy i siana, nieco mniejsze pomieszczenie na paszę, oraz wydzielone pomieszczenie gospodarcze i WC. Przez środek stajni biegnie korytarz, który umożliwia wyprowadzanie koni i pracę przy zwierzętach.

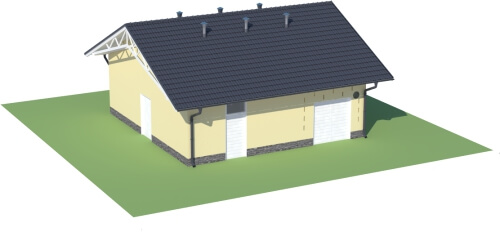

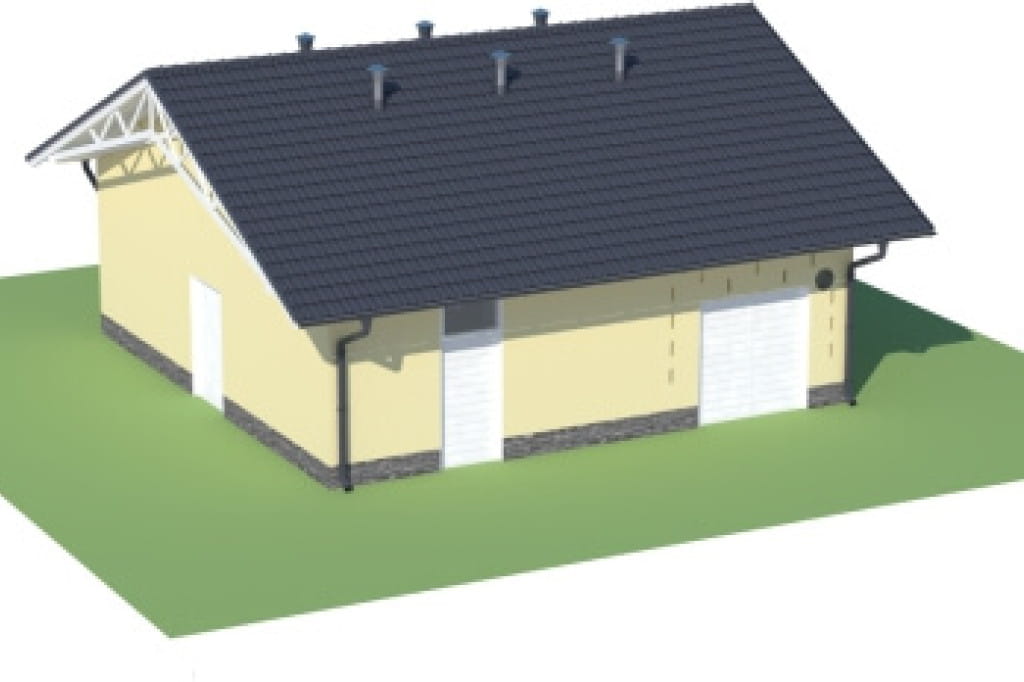

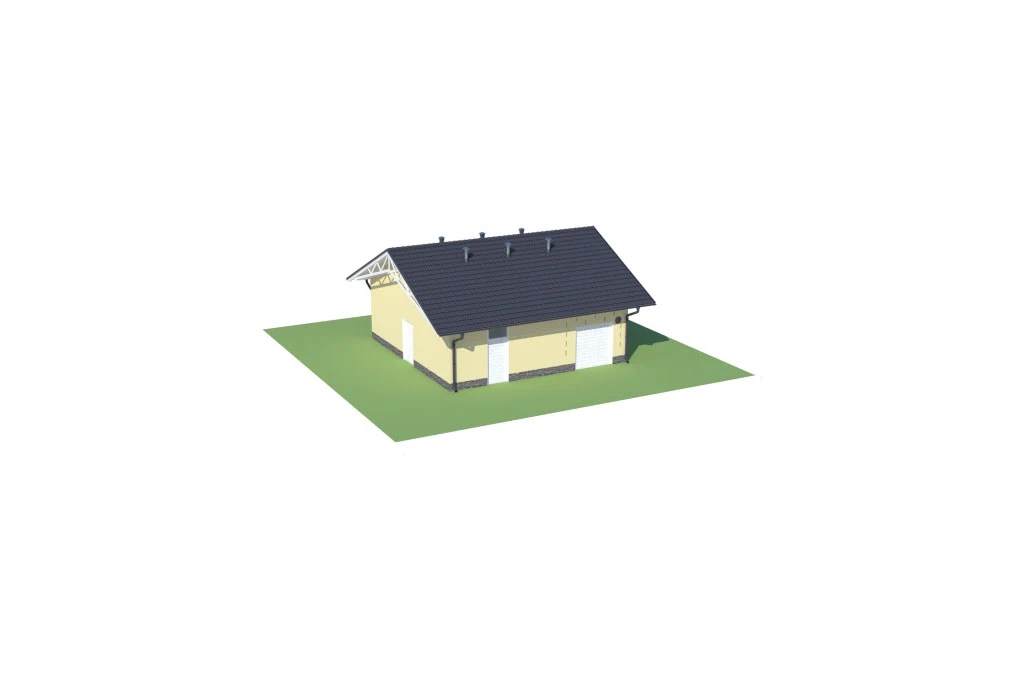

Model



Projekt ZG-79 - model

ZG-79 to projekt, który charakteryzuje się bardzo niskimi kosztami budowy, wynikają one z niewielkich gabarytów budynku i prostych rozwiązań konstrukcyjnych. Stajnia ma dwuspadowy dach, o kącie nachylenia równym 25 stopni kryty blacho-dachówką. Do realizacji projektu potrzebna będzie działka o szerokości min. 18,4 m.

Elewacje

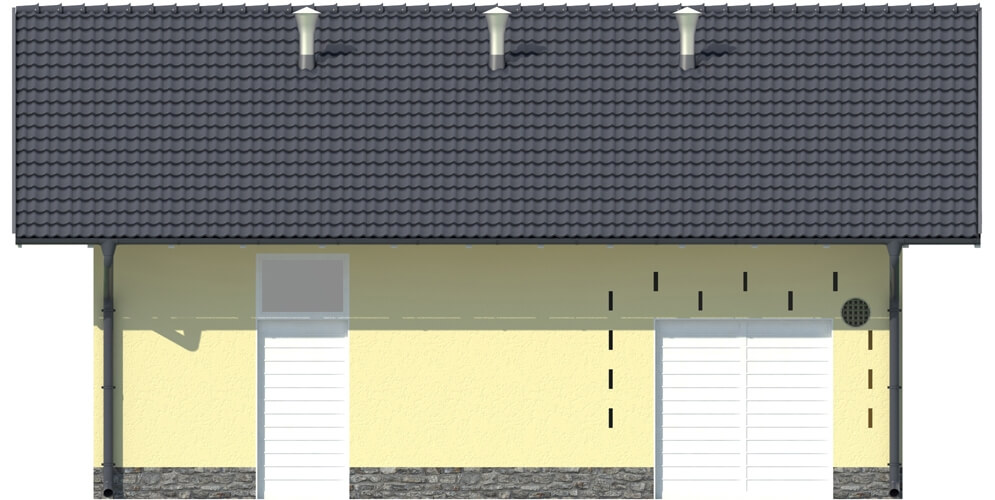

Projekt ZG-79 - elewacja

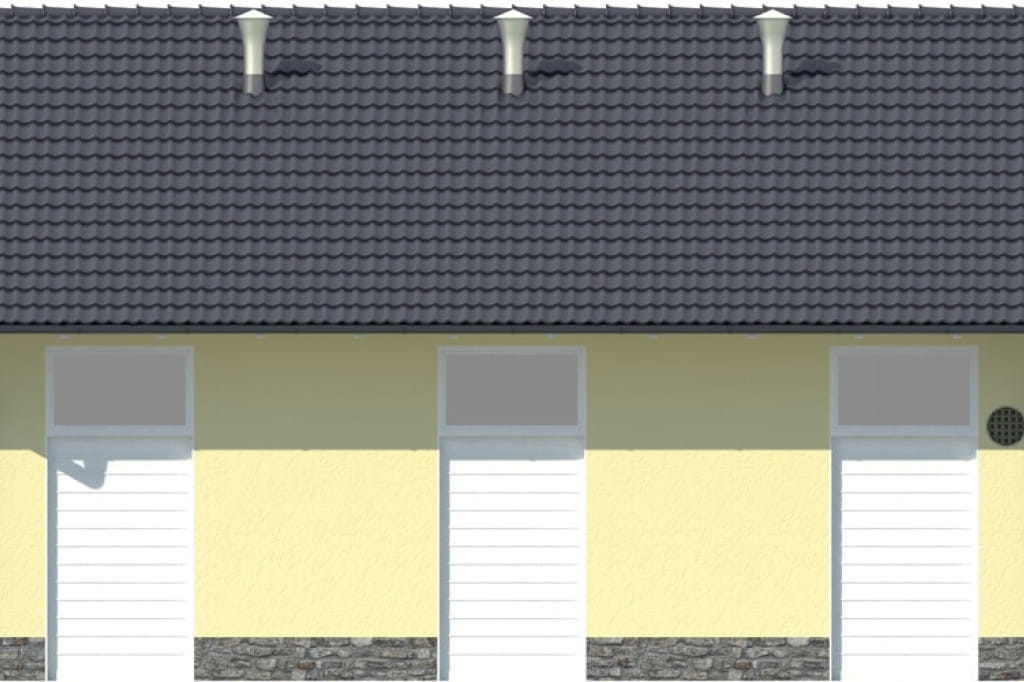

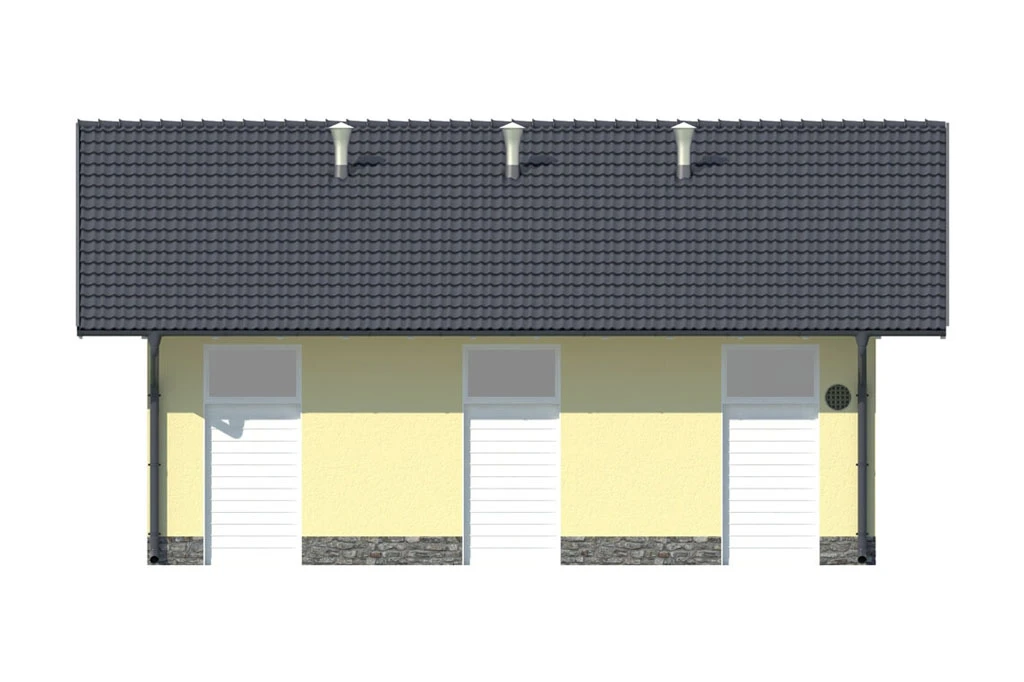

elewacja ogrodowa

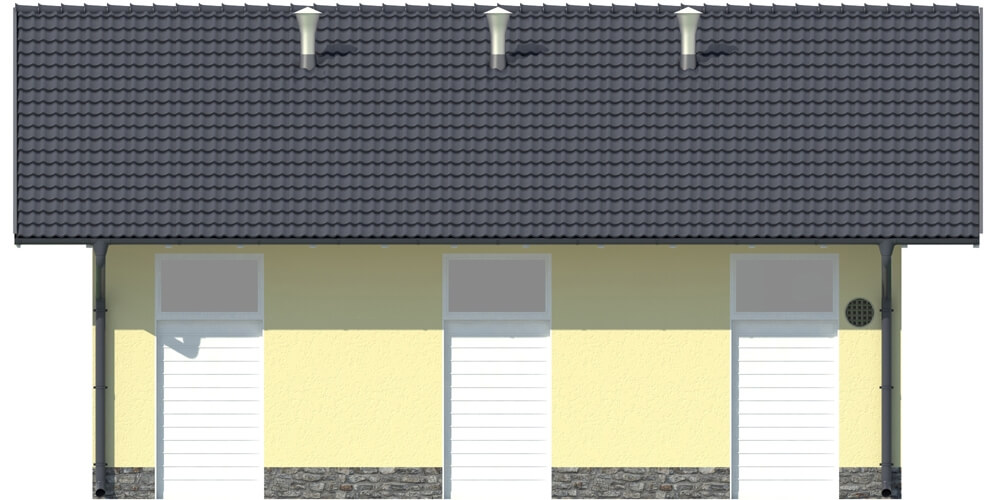

Projekt ZG-79 - elewacja

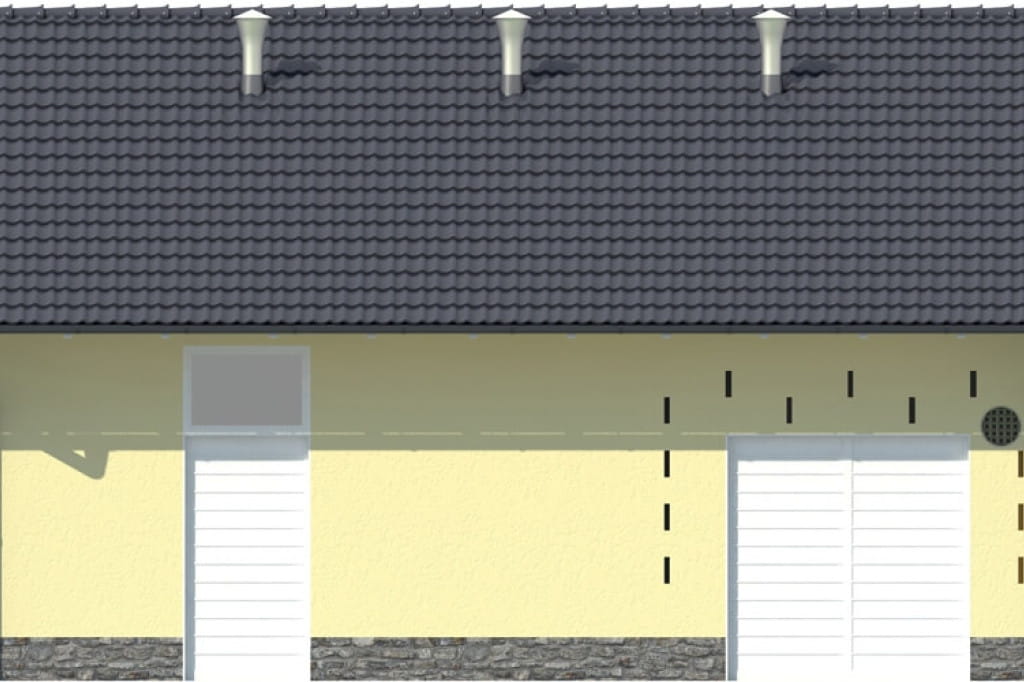

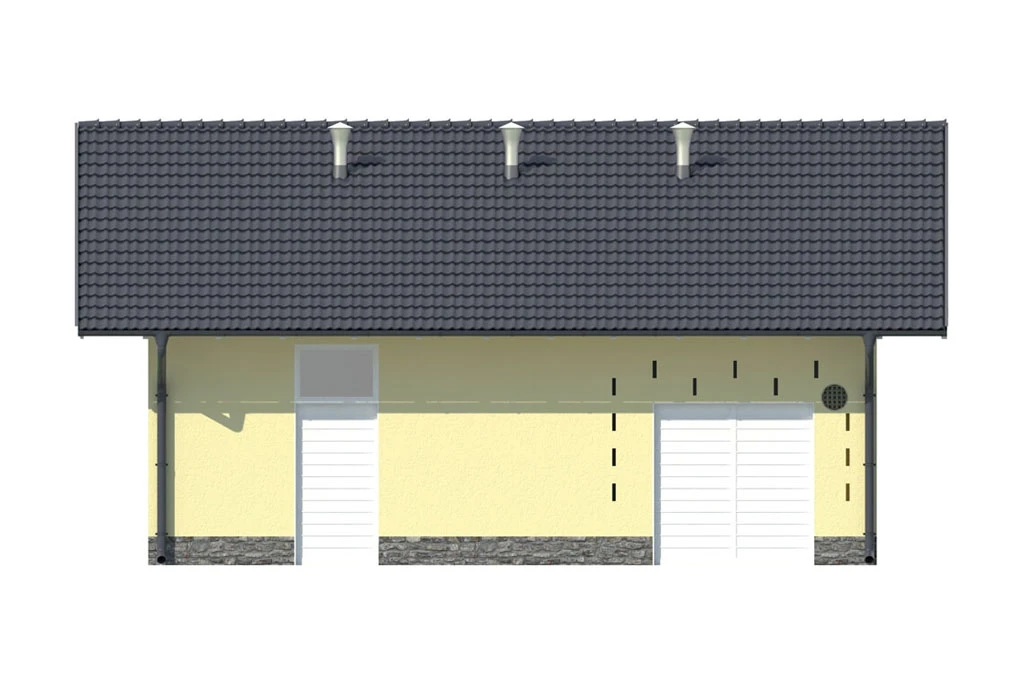

elewacja frontowa

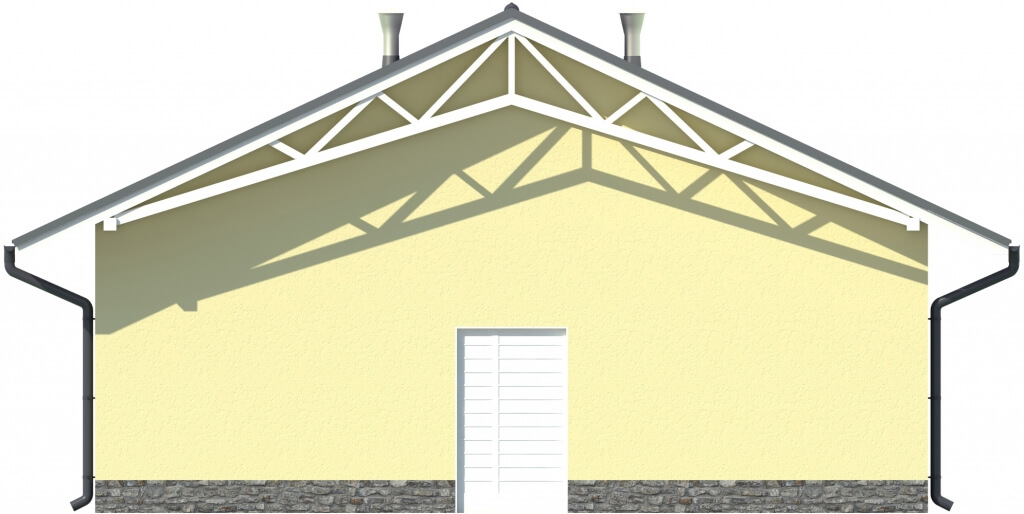

Projekt ZG-79 - elewacja

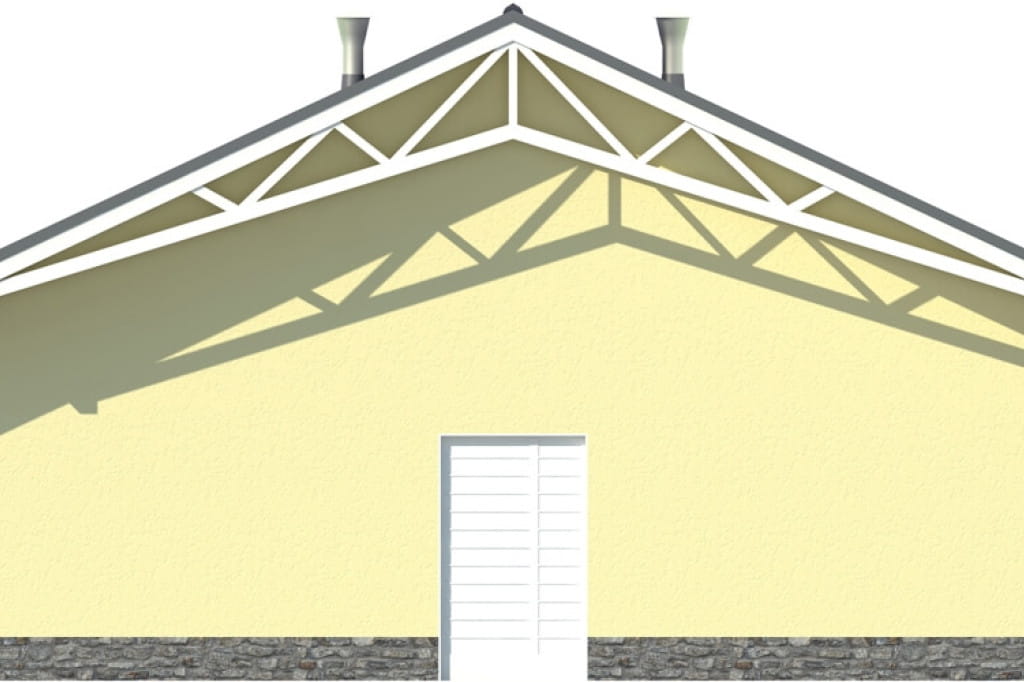

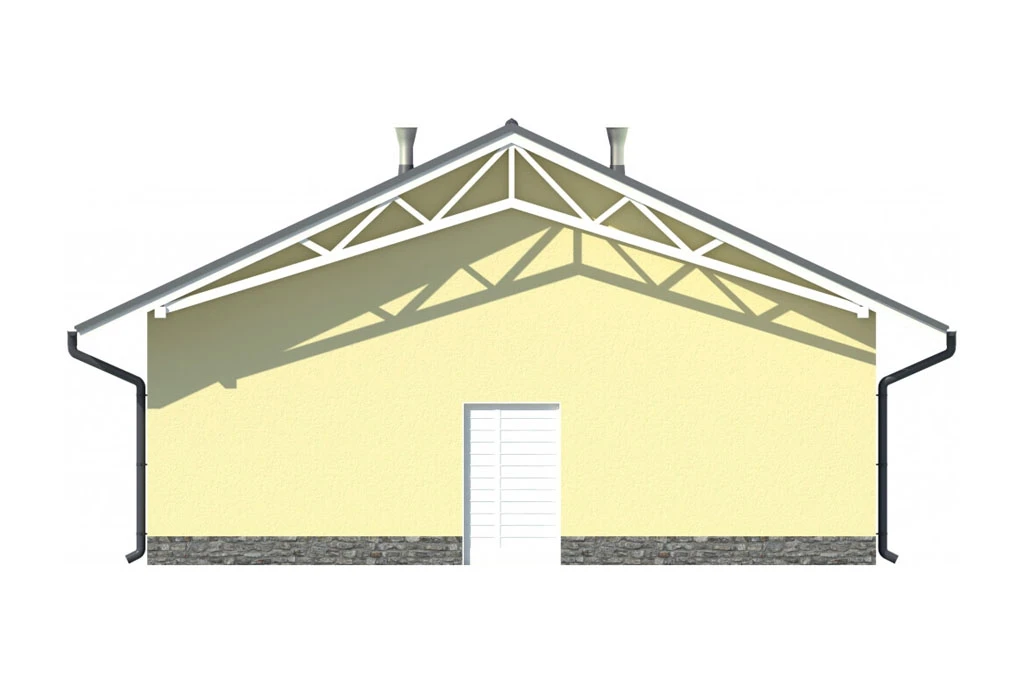

elewacja boczna
Projekt ZG-79 - elewacja

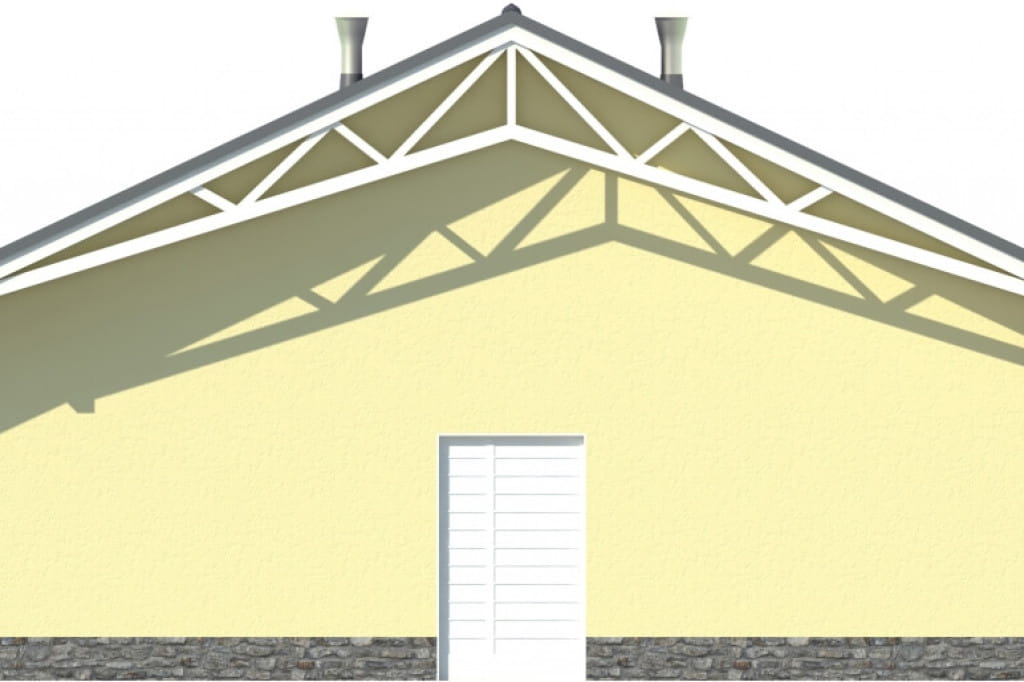

elewacja boczna

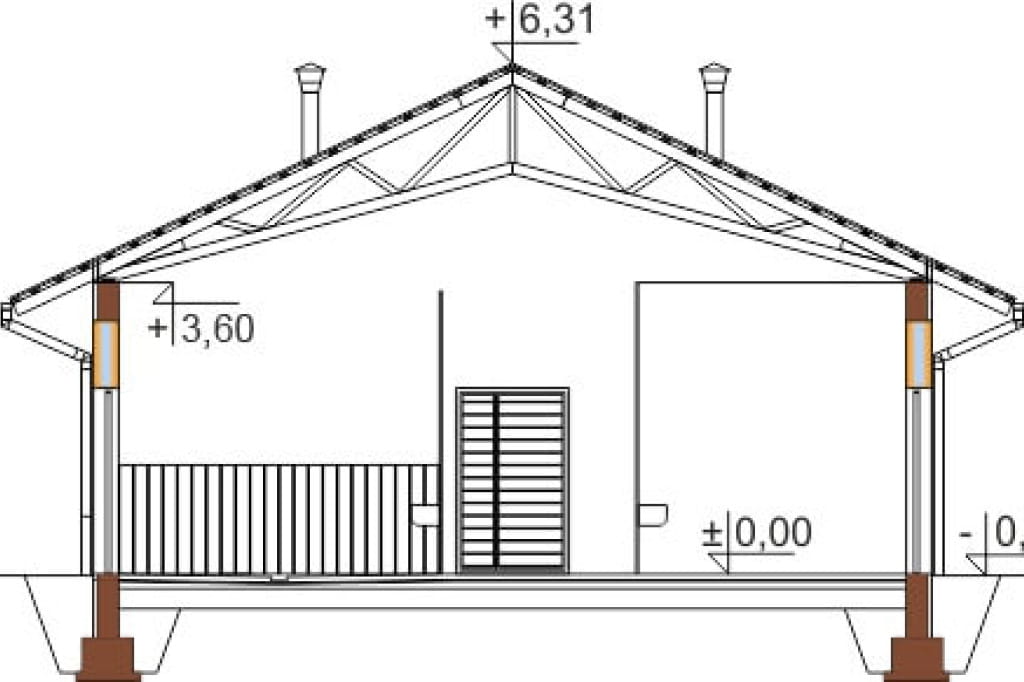

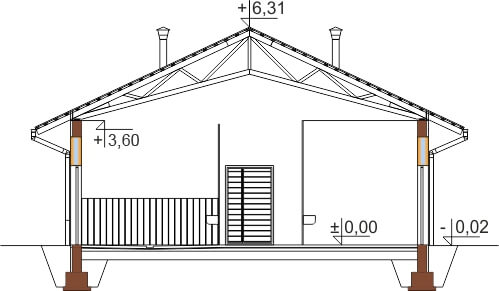

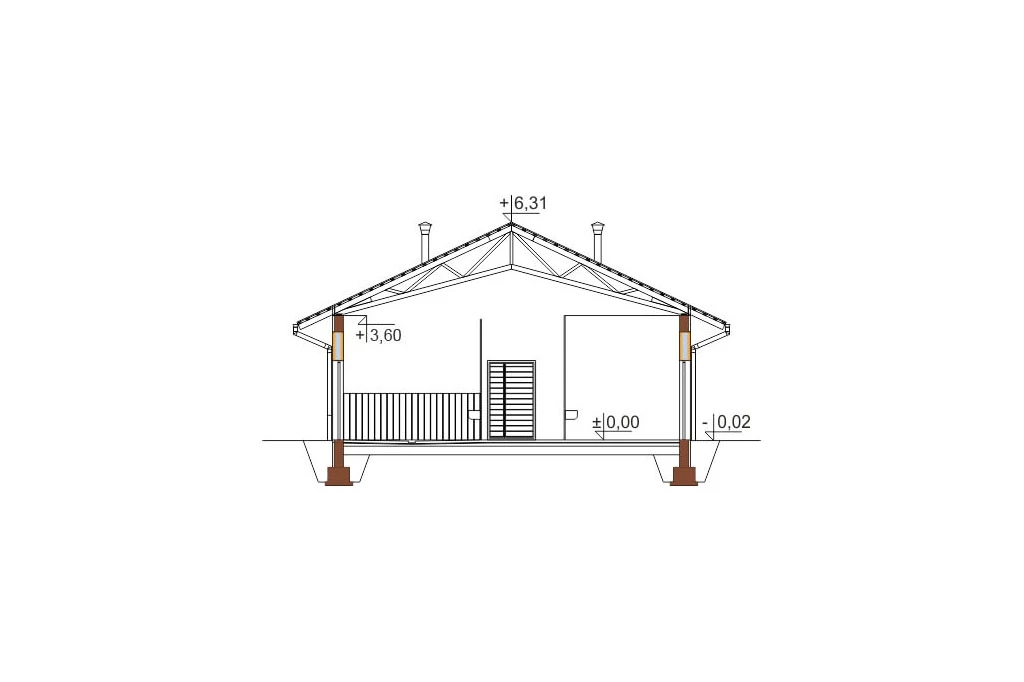

Przekrój



Projekt ZG-79 - przekrój

ZG-79 to projekt małej stajni o powierzchni 92m2 zaprojektowanej dla czterech koni, który charakteryzuje się niskimi kosztami budowy i funkcjonalnym programem.

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku pełniącego funkcję stajni dla koni średnich i dużych ZG-79, parterowy, niepodpiwniczony.

Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny. Więźba dachowa prefabrykowana z dźwigarów drewnianych. Kąt nachylenia dachu 25°.
Pokrycia dachu: blacha dachówkowa
Program: 4 boksy dla koni, skład słomy i siana. Każdy boks przystosowany jest dla jednego konia.

Powierzchnia zabudowy: 107.50 m²
Powierzchnia użytkowa: 93.80 m²
Kubatura: 556.60 m³
Szerokość działki: 18.40 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 1
Liczba pomieszczeń: 6
Kąt nachylenia dachu: 25°
Pokój na parterze: Nie
Wysokość budynku: 6.33 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gospodarcze, dla rolnika, projekt budynku gospodarczego, projekt stajni, projekt budynku inwentarskiego, inwentarskie
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Marek Lizak


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
