Projekt Stajnia Kod: ZG-78
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

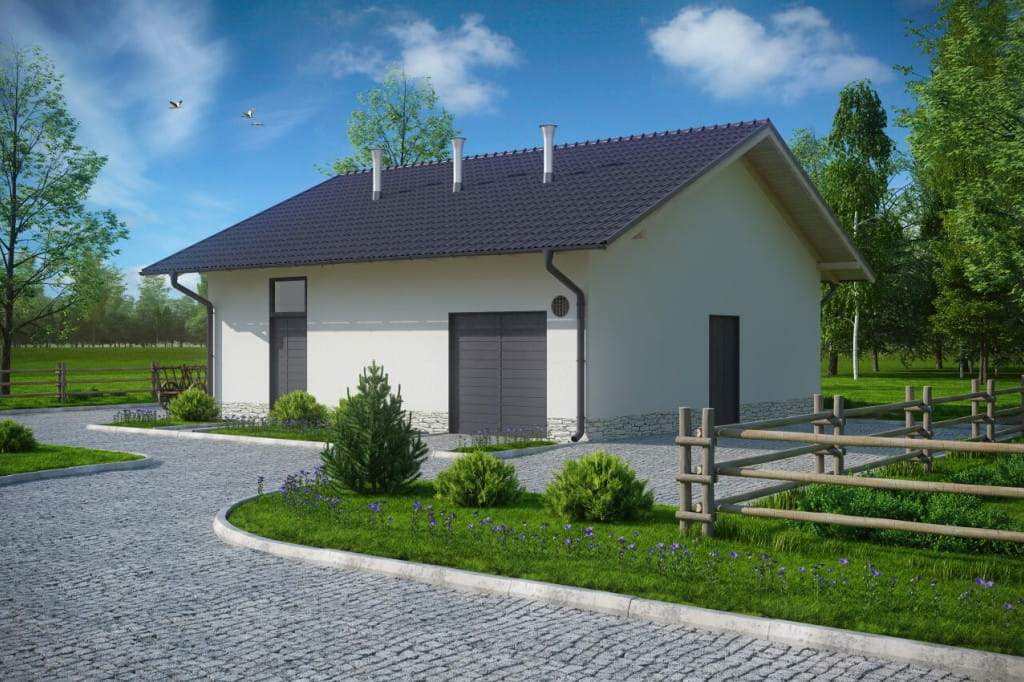

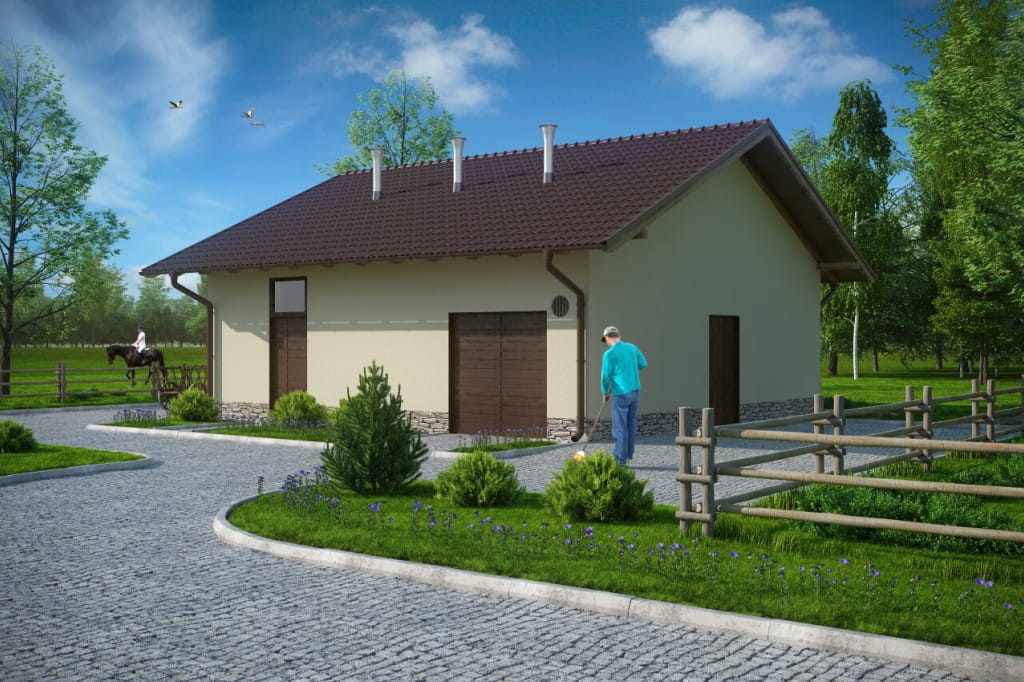

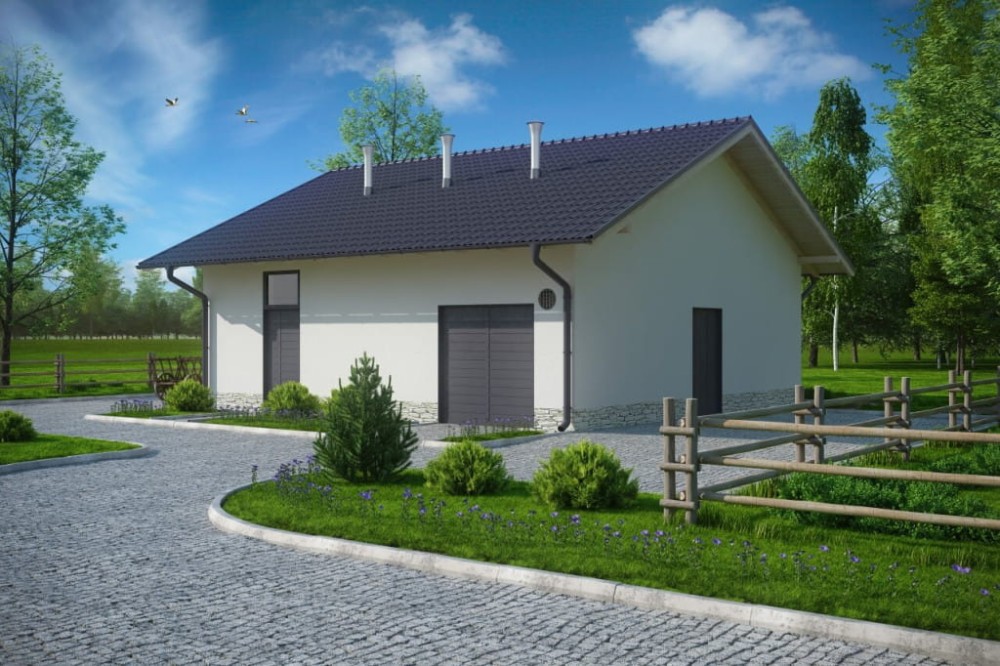

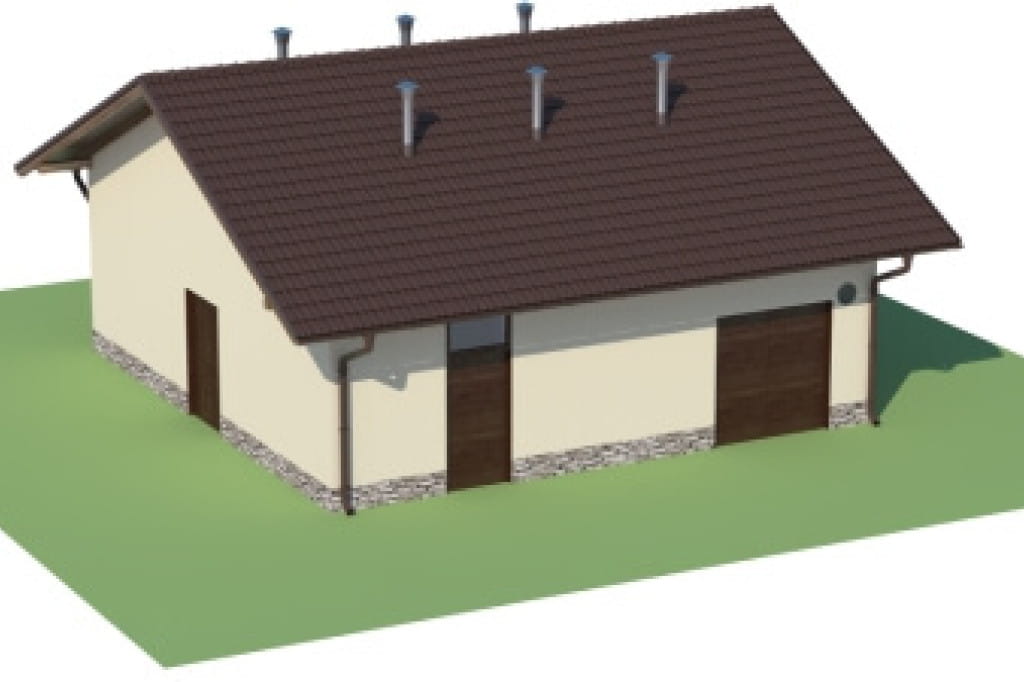

Model

ZG-78 ma bryłę zaprojektowaną na planie kwadratu krytą dwuspadowym dachem o kącie nachylenia równym 25 stopni. Pokrycie dachu to blacha dachówkowa. Minimalna szerokość działki wymagana do realizacji tego projektu wynosi 18,4m. Dostępna powierzchnia użytkowa to - 92 m2.
Elewacje

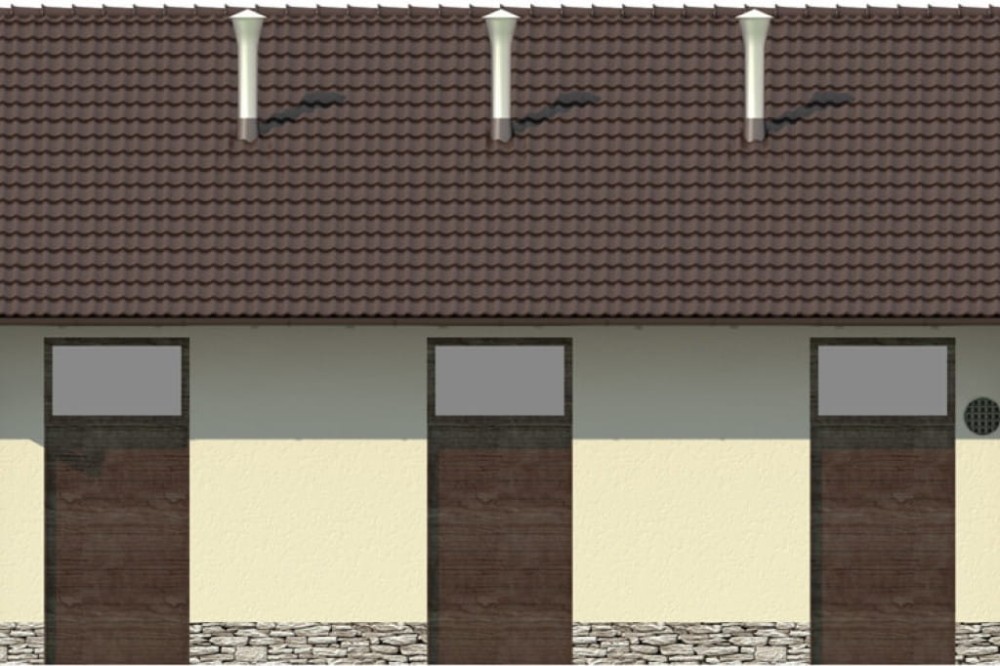

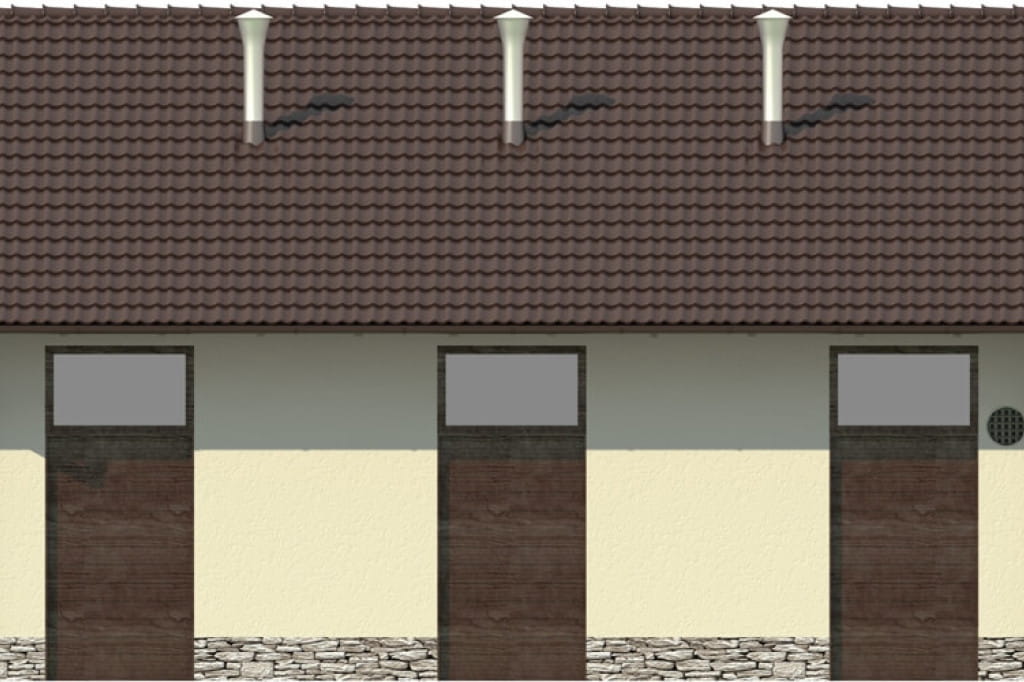

elewacja ogrodowa

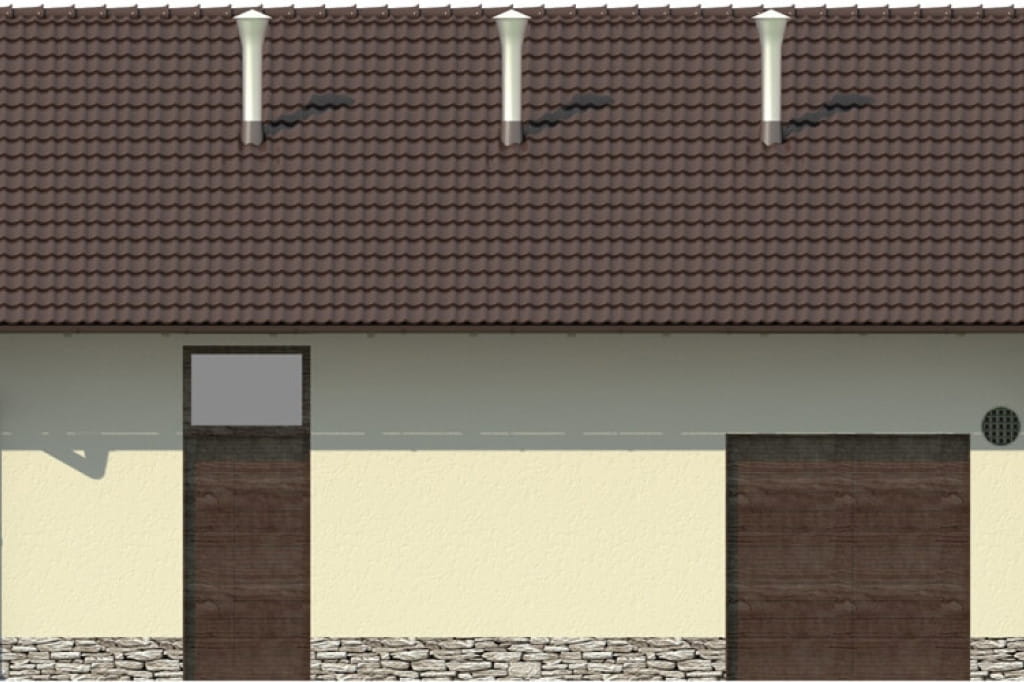

elewacja frontowa

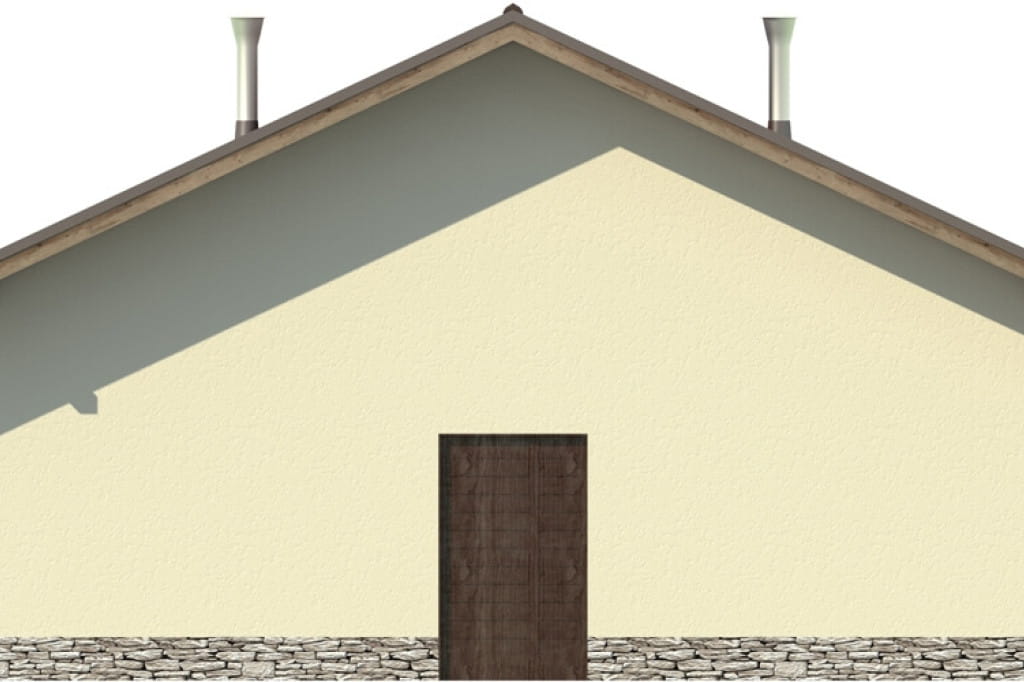

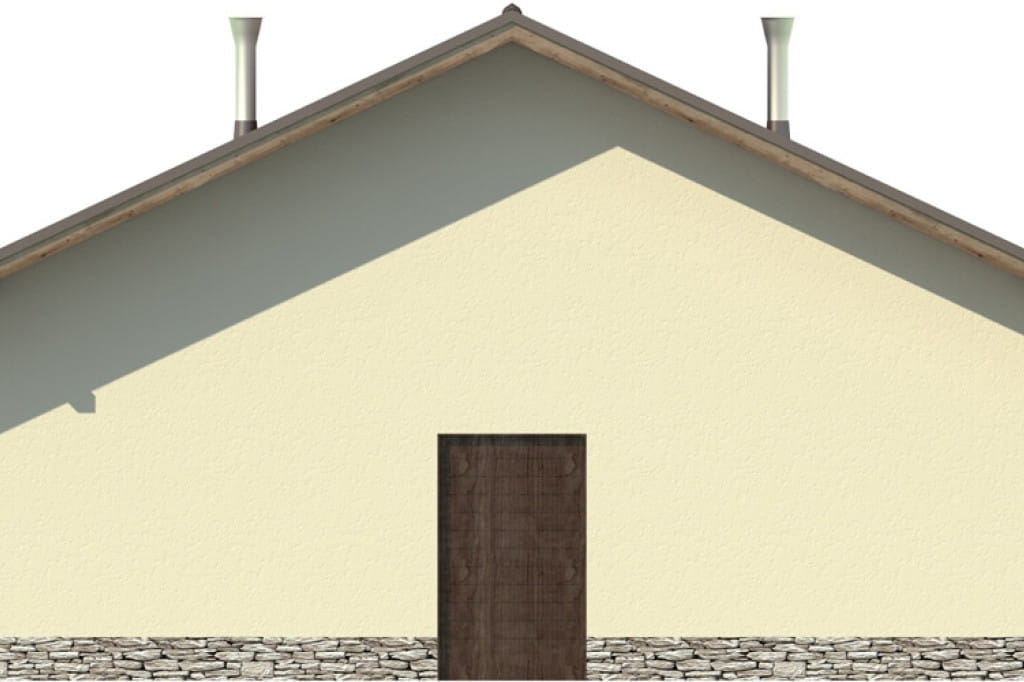

elewacja boczna
elewacja boczna

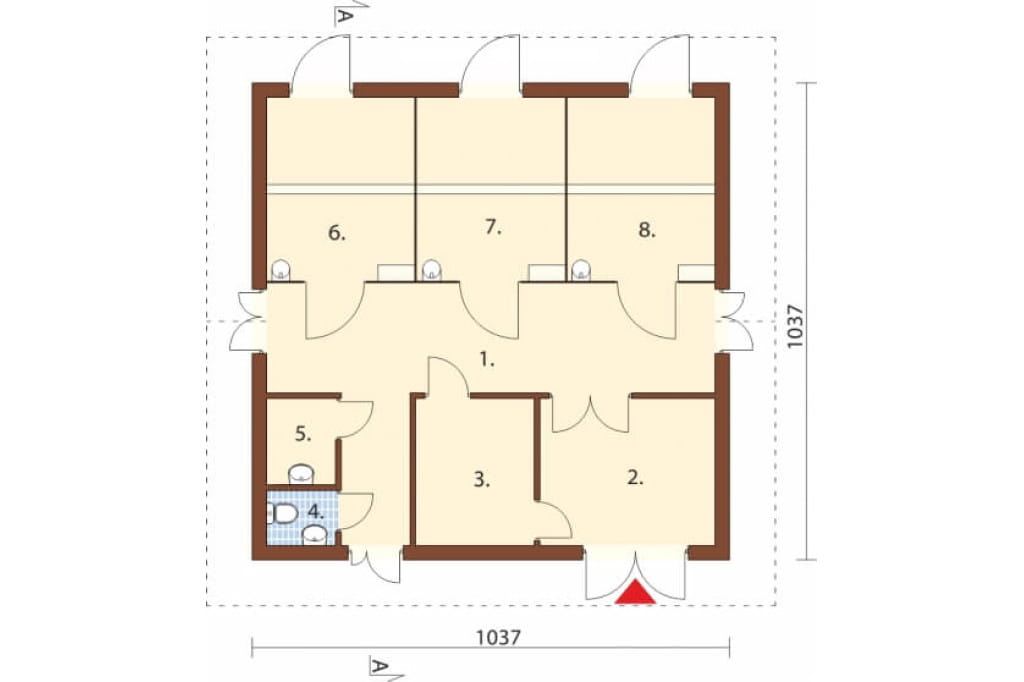

Rzut parteru

Parter:

1. Komunikacja 28,6 m

2. Skład słomy i siana 12,2 m

3. Skład paszy 8,3 m

4. WC 1,8 m

5. Pomieszczenie gospodarcze 2,9 m

6. Boks  I 12,8 m

7. Boks II 12,8 m

8. Boks III 12,8 m2
ZG-78 ma program funkcjonalny przewidujący trzy boksy dla koni, skład słomy i siana, skład paszy oraz małe pomieszczenie gospodarcze i WC.

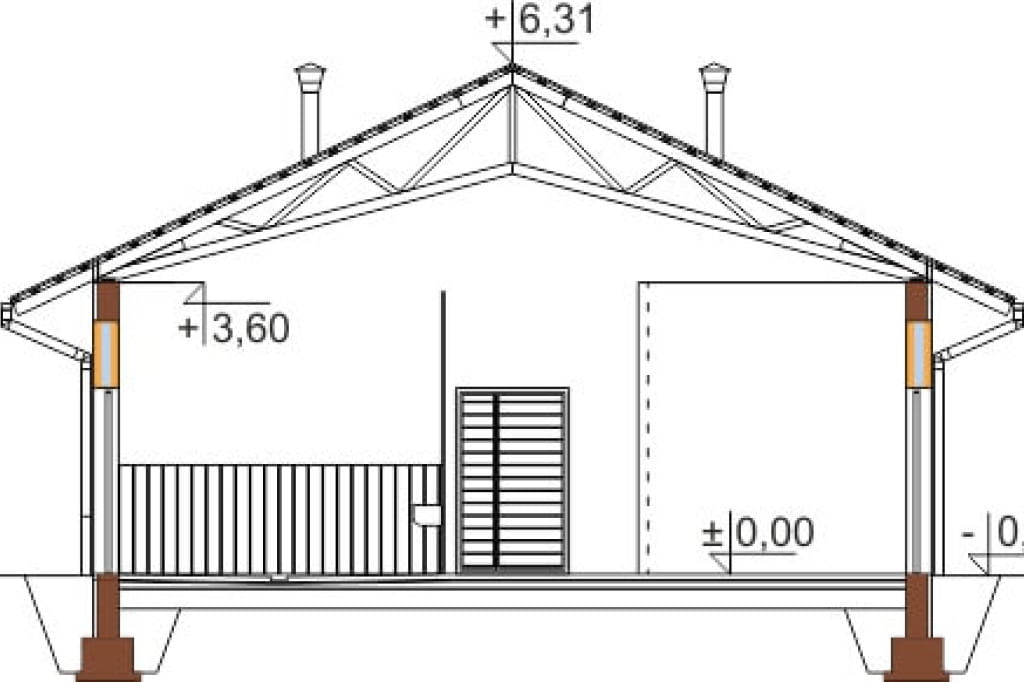

Przekrój

Projekt o bardzo prostej konstrukcji z dachem dwuspadowym i więźbą dachową prefabrykowaną co znacznie obniża koszty budowy.

Projekt budynku pełniącego funkcję stajni dla koni średnich i dużych ZG-78, parterowy, niepodpiwniczony.

Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny. Więźba dachowa prefabrykowana z dźwigarów drewnianych. Kąt nachylenia dachu 25°.
Pokrycia dachu: blacha dachówkowa
Program: 3 boksy dla koni, skład słomy i siana, skład paszy, pomieszczenie gospodarcze, WC. Każdy boks przystosowany jest dla jednego konia.

 Powierzchnia zabudowy: 107.50 m²
Powierzchnia użytkowa: 92.20 m²
Kubatura: 556.60 m³
Szerokość działki: 18.40 m
Ilość kondygnacji: 1
Liczba pomieszczeń: 8
Kąt nachylenia dachu: 25°
Pokój na parterze: Nie
Wysokość budynku: 6.33 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gospodarcze, dla rolnika, projekt budynku gospodarczego, projekt stajni, projekt budynku inwentarskiego, inwentarskie
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Marek Lizak
CENA 3 EGZ. PROJEKTU 350PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
