Sklep samoobsługowy
Kod: LK-51
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

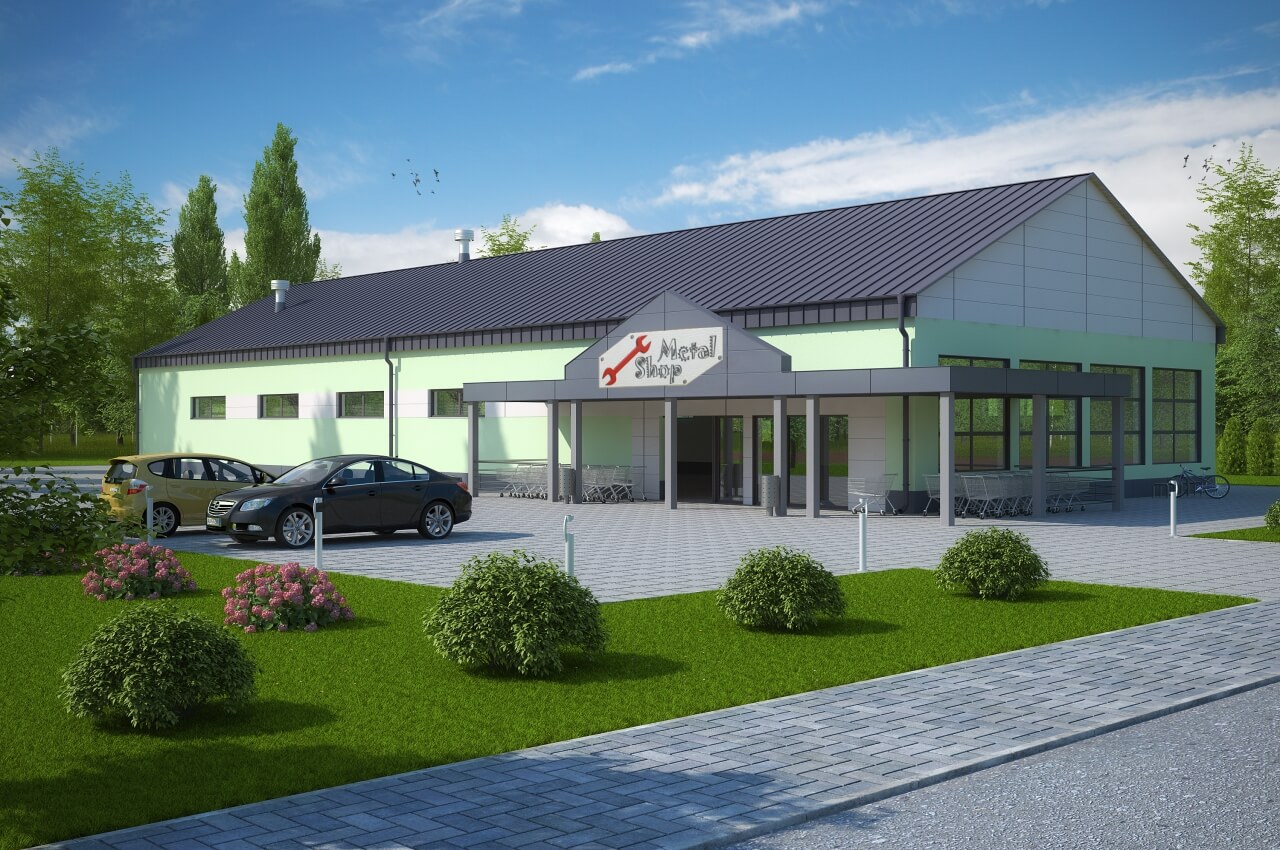

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 549,20 m2. Budynek parterowy, niepodpiwniczony.

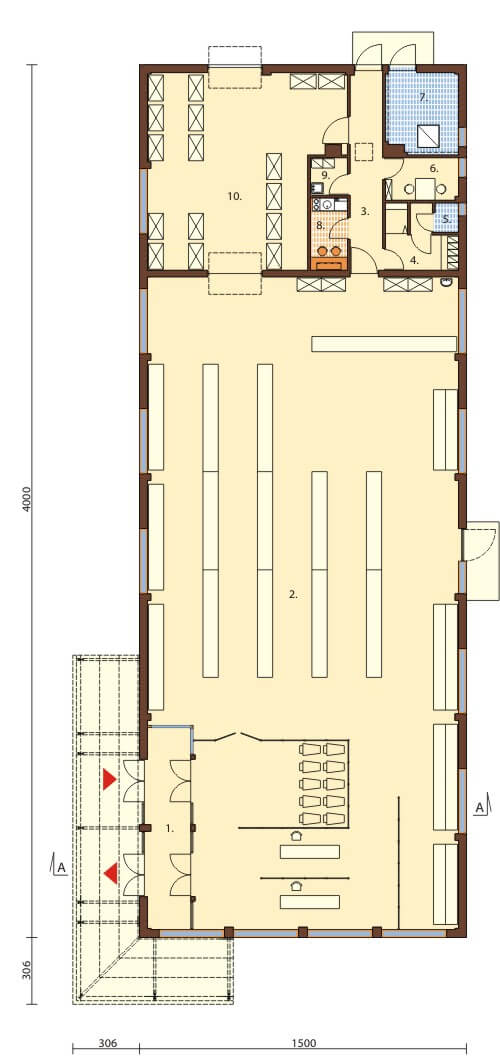

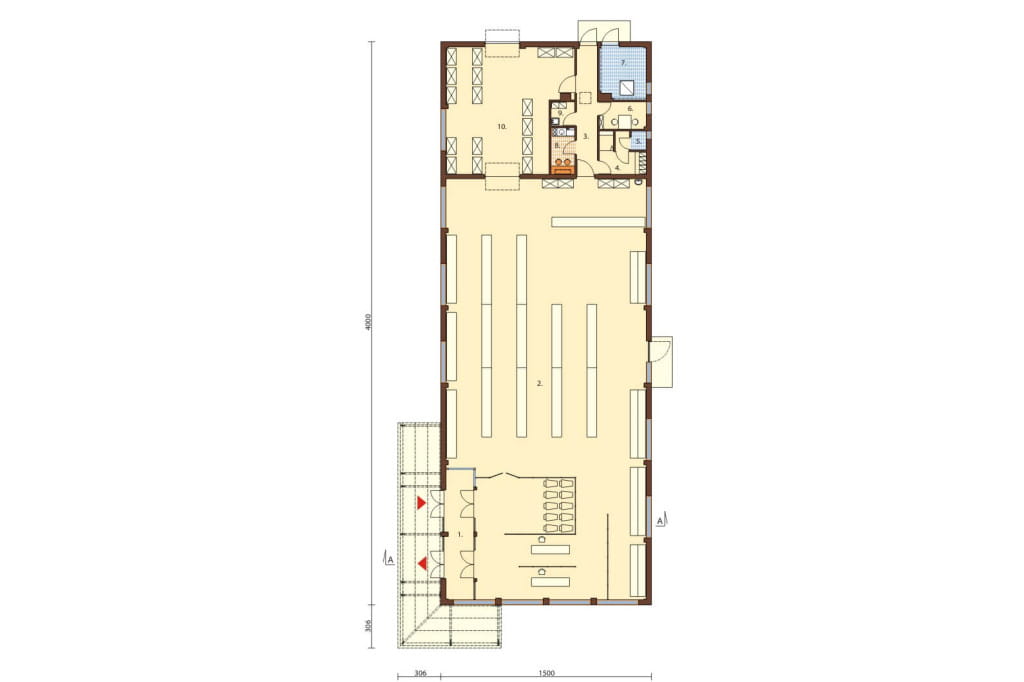

Rzut parteru
Parter: 548,90 m2
1. Wiatrołap 18,40 m2
2. Hala sprzedaży 407,10 m2
3. Korytarz 13,50 m2
4. Szatnia 6,90 m2
5. Wc 2,90 m2
6. Biuro 6,50 m2
7. Kotłownia 12,10 m2
8. Pomieszczenie socjalne 5,60 m2
9. Pomieszczenie gospodarcze 2,90 m2
10. Magazyn 73,10 m2
Przestrzeń użytkową projektu podzieliliśmy na dwie części. Pierwszą stanowi część handlowa z dużą salą sprzedaży, która liczy ponad czterysta metrów kwadratowych. Druga to zaplecze biurowo magazynowe. Uwzględniliśmy w niej pomieszczenie socjalne, gospodarcze, biuro, szatnię, WC, kotłownię, oraz przestronny magazyn do przechowywania produktów.

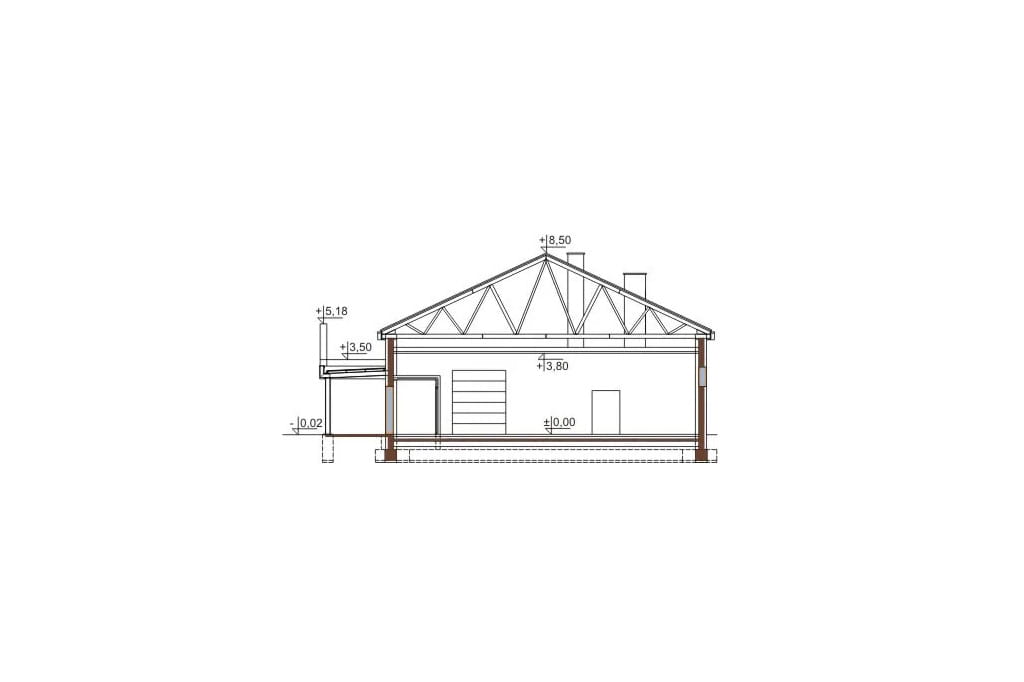

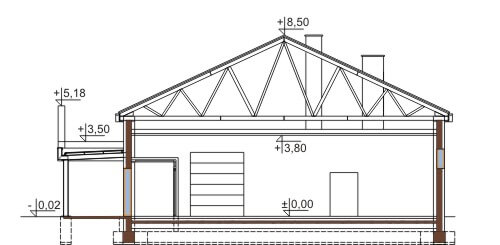

Przekrój

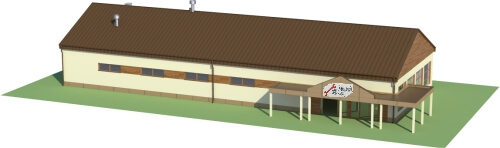

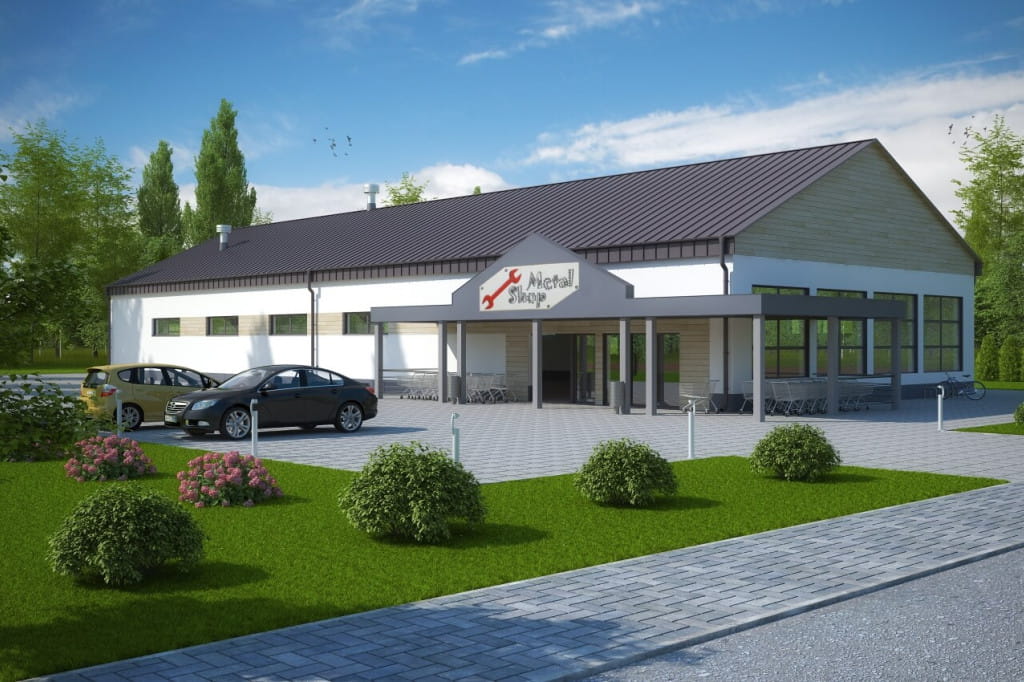

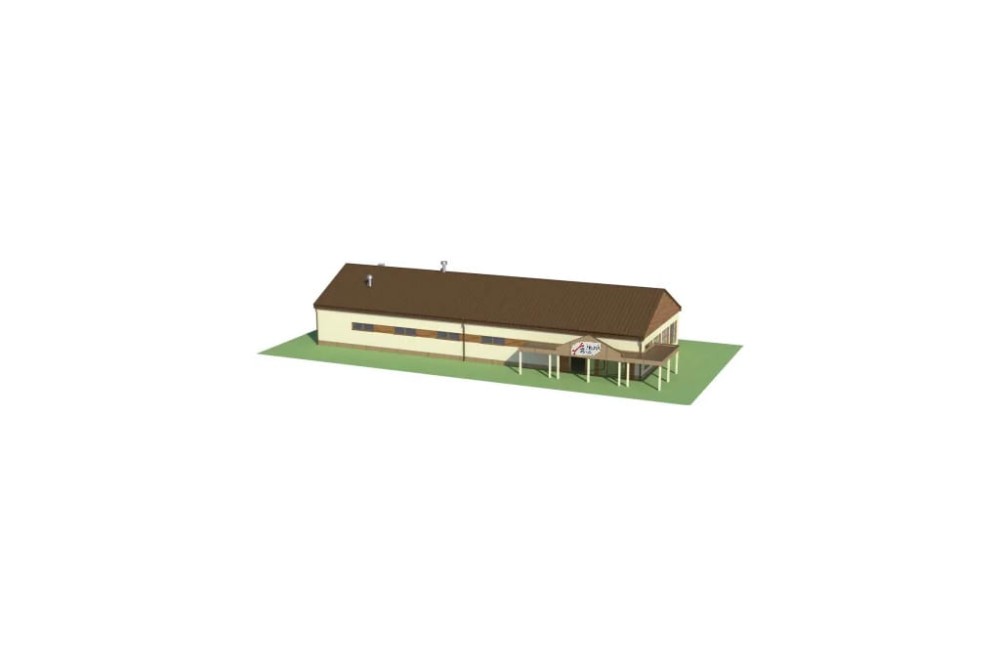

Model
LK-51 ma bardzo prostą bryłę na planie prostokąta. Dach jest dwuspadowy, przykryty blachą. W elewacji bocznej obok głównego wejścia zastosowaliśmy dużą ilość przeszkleń, by zapewnić optymalne naświetlenie wnętrza. Wielką zaletą LK-51 jest fakt, że nie wymaga on dużo miejsca na działce. Minimalna szerokość parceli to zaledwie 25,1m.

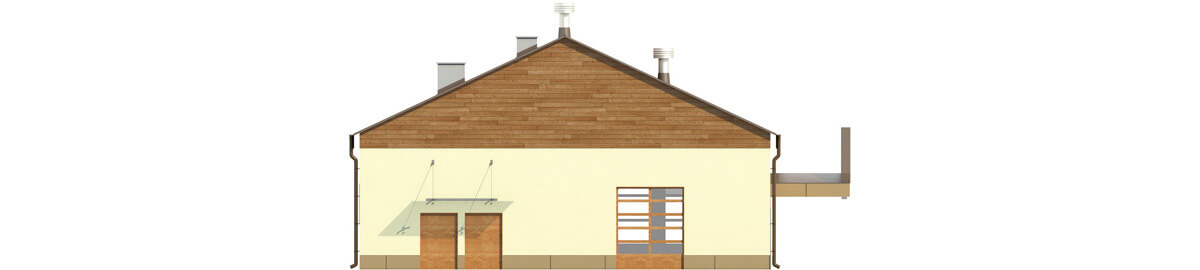

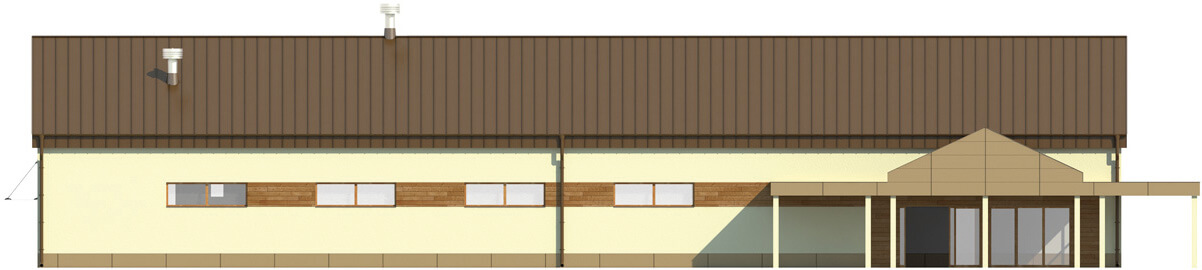

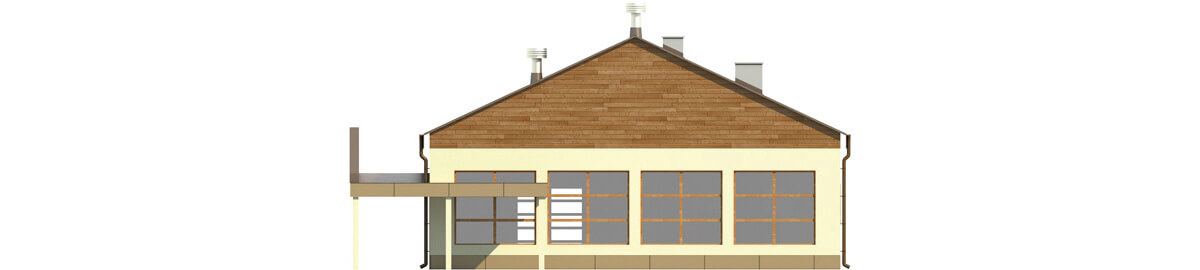

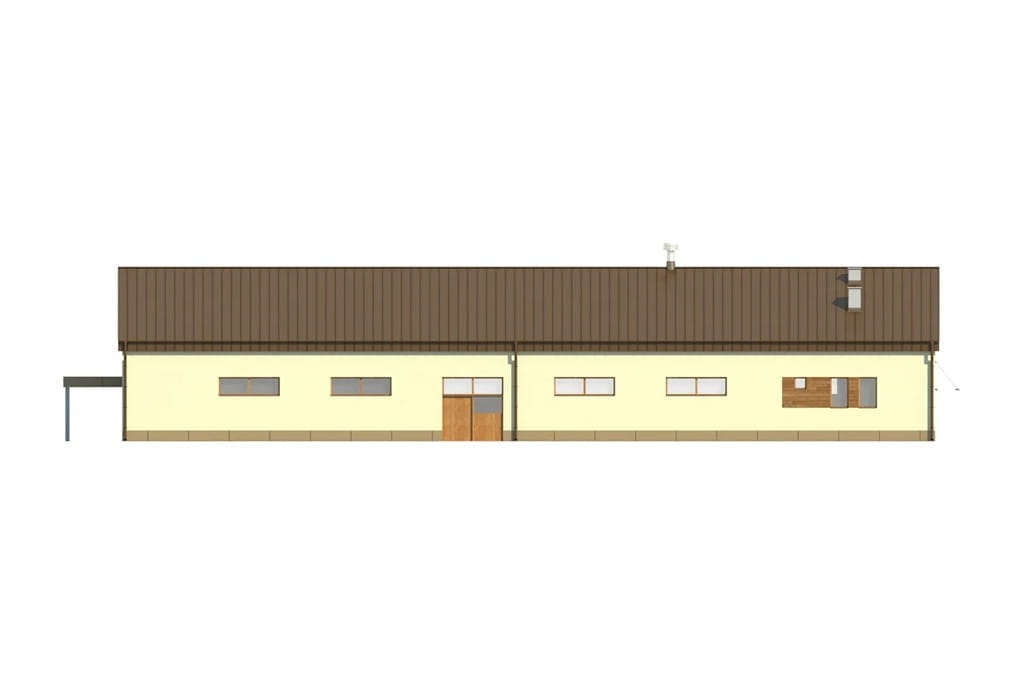

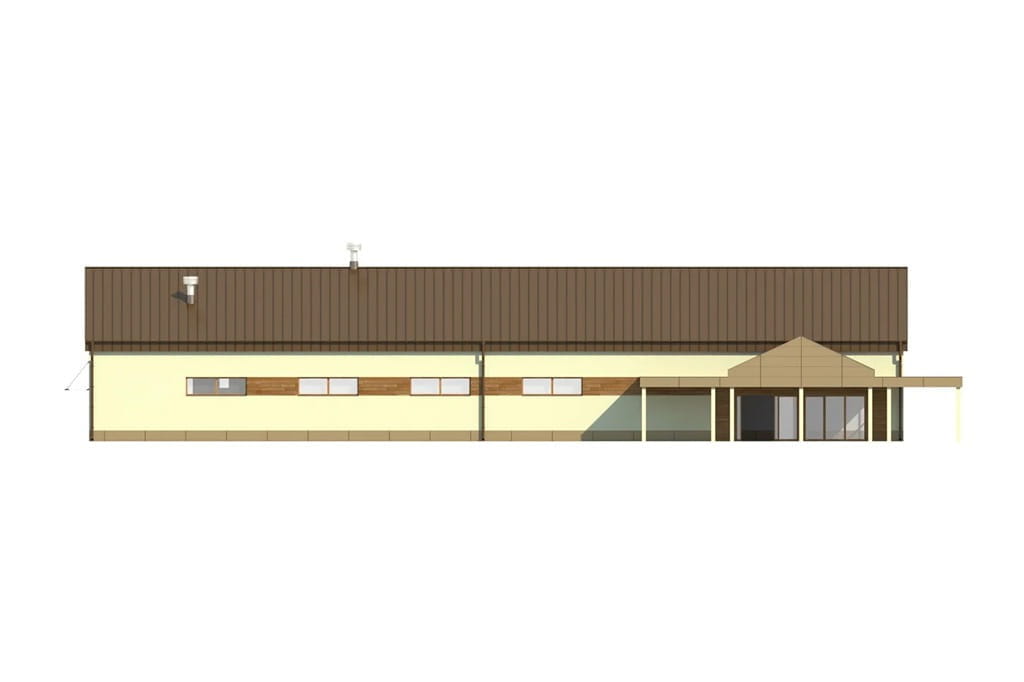

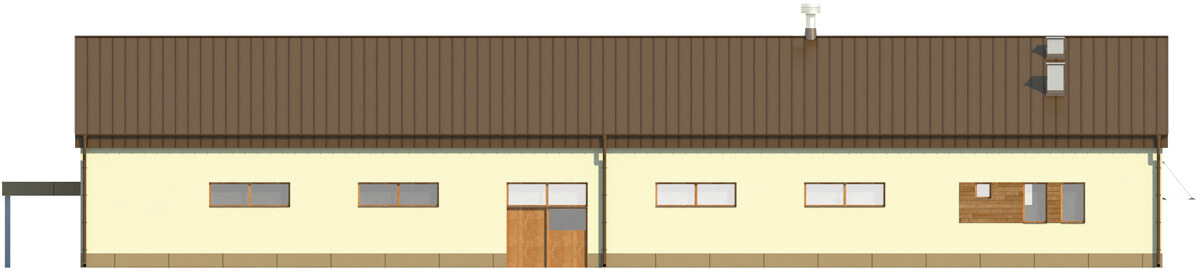

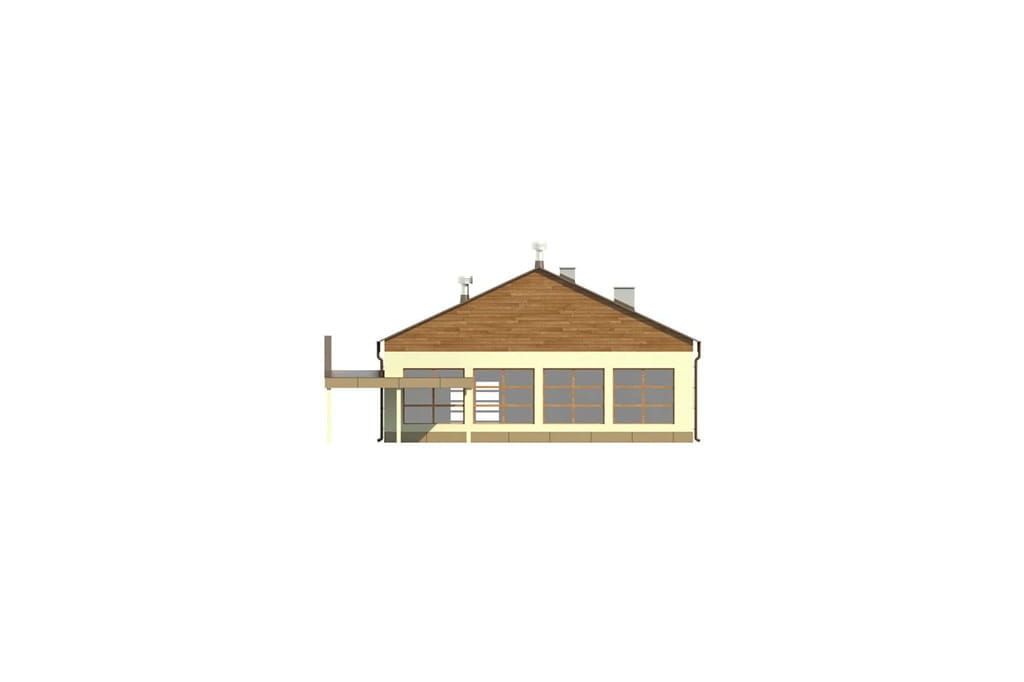

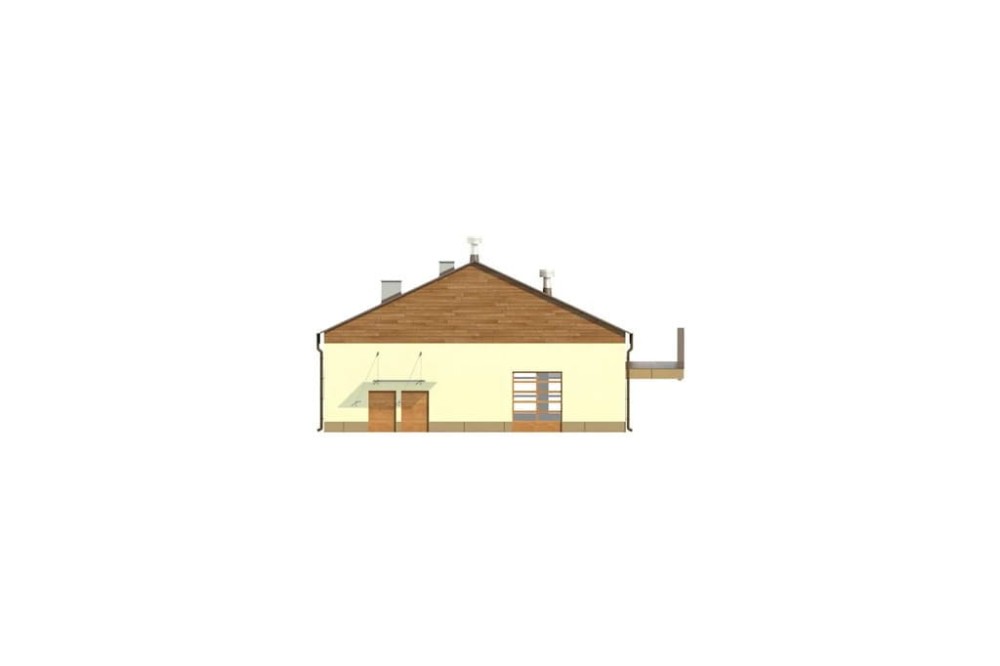

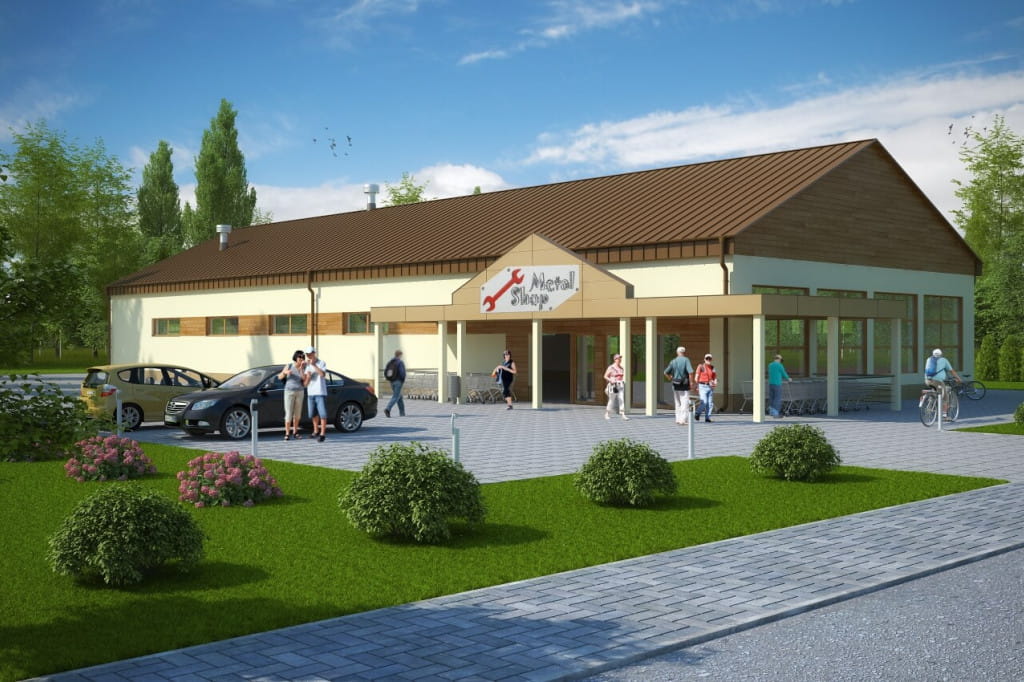

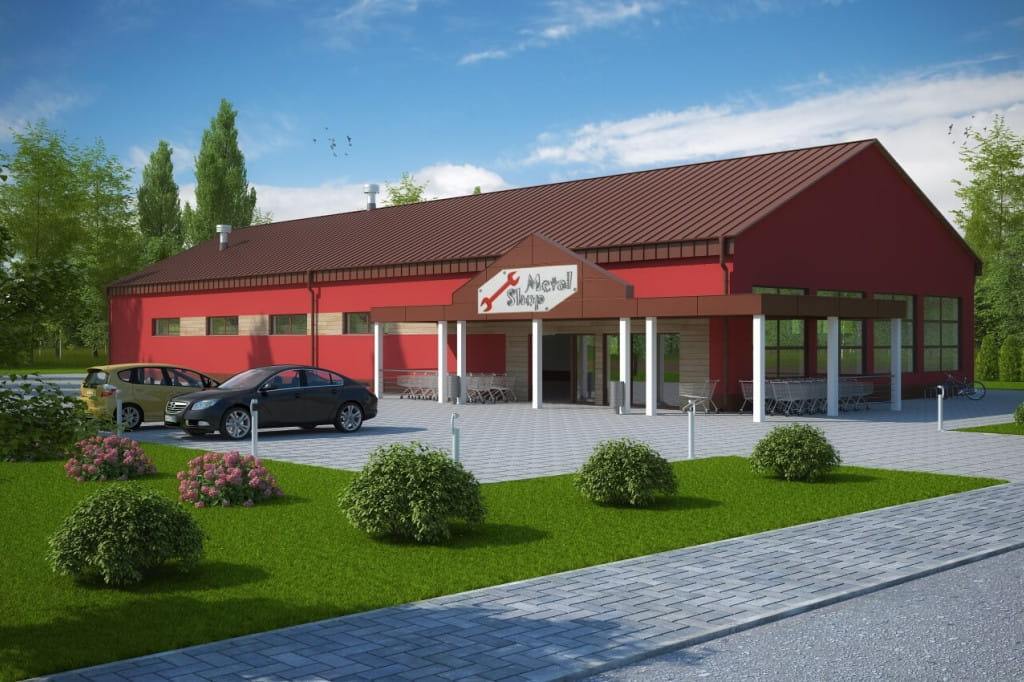

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: pustak SOLBET 24 cm, styropian 12 cm, tynk zewnętrzny. Konstrukcję dachu tworzą dźwigary prefabrykowane drewniane.
Kąt nachylenia dachu: 25°
Pokrycie dachu: blacha
Stropy: dźwigary prefabrykowane
Ogrzewanie: budynek ogrzewany nadmuchowo z własnego źródła ciepła - kotłownia gazowa
Wentylacja: na hali sprzedaży i w magazynie wentylacja mechaniczna
Program: hala sprzedaży, magazyn, zaplecze sanitarno - socjalne, magazynowe, kotłownia gazowa, wiatrołap
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany w tym projekt konstrukcji więźby dachowej prefabrykowanej
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna, hydranty p.poż,)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne, fotowoltaiczna)
- projektowana charakterystyka energetyczna
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie

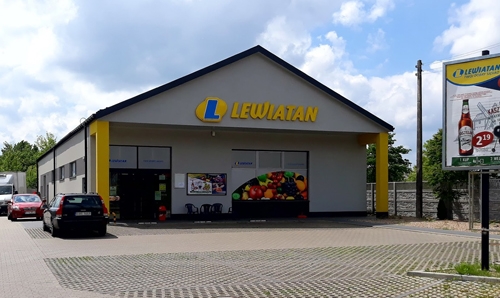

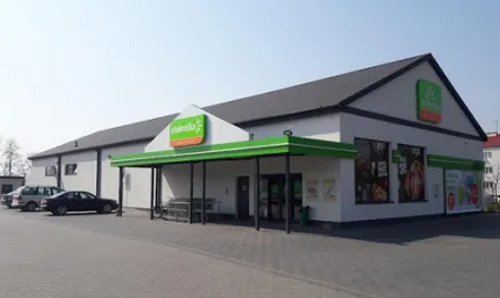

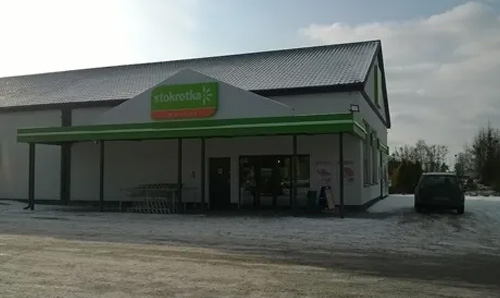

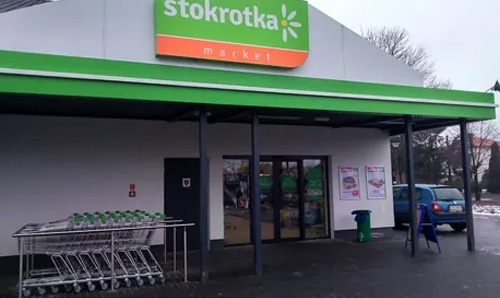

Zdjęcia z realizacji zobacz wszystkie >>
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 20 - 25
- Szerokość działki/krótszy bok (m) 25 - 30
- Wysokość budynku (m) 8 - 9
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 549.20
- Powierzchnia zabudowy (m²) 600.00
- Szerokość budynku/krótszy bok (m) 15
- Długość budynku/dłuższy bok (m) 40
- Wysokość budynku (m) 8.52
- Szerokość działki/krótszy bok (m) 25.10
- Kąt nachylenia dachu (°) 25
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze brak poddasza
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* prefabrykowany
- Układ dachu kalenicowy
- Kubatura (m³) 3872.80
- Liczba kondygnacji 1
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 37.76
- Wentylacja* mechaniczna
- Liczba pomieszczeń 10
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
