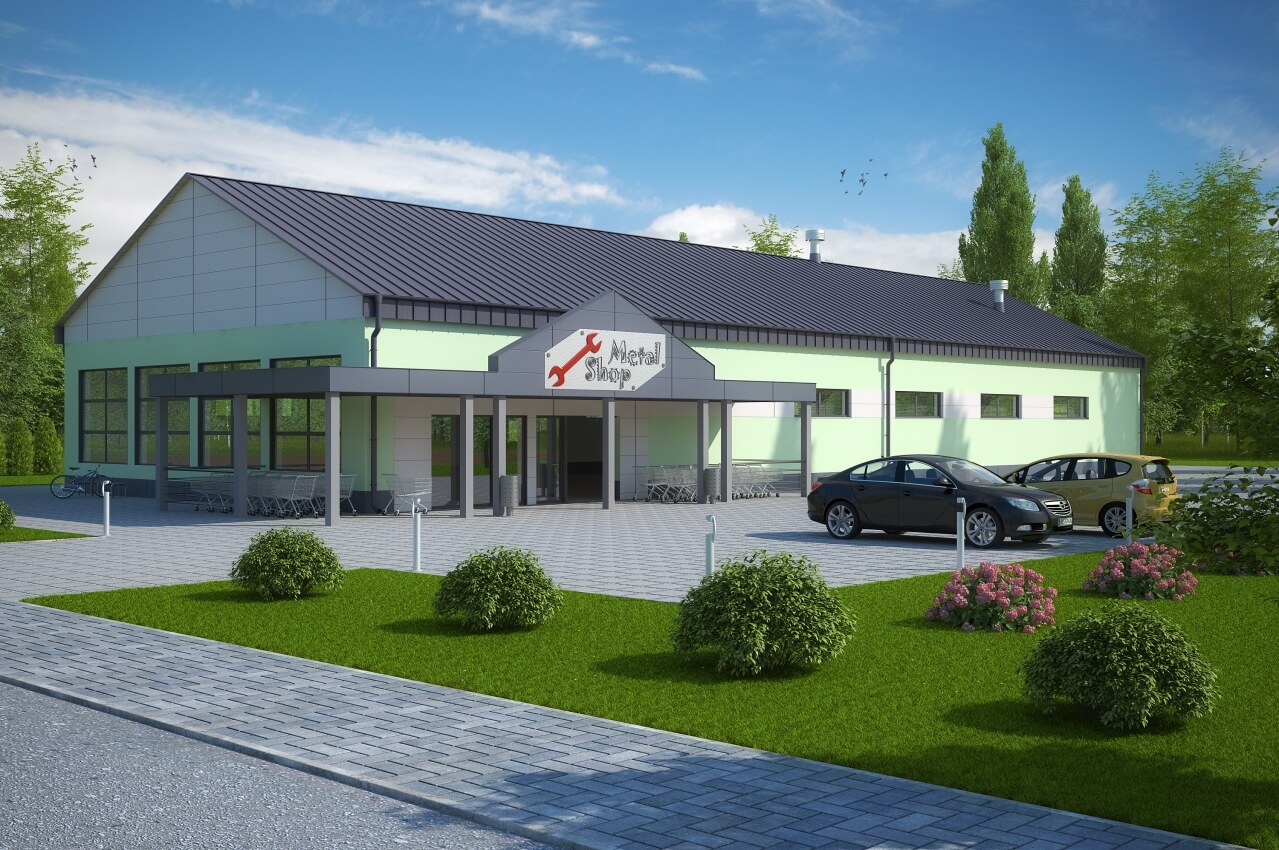

Prezentacja projektu

Opis projektu

Powierzchnia użytkowa: 549,20 m². Budynek parterowy, niepodpiwniczony.

K-51 To jeden z naszych nowych projektów komercyjnych, który cieszy się wśród klientów KB Projekt coraz większym zainteresowaniem. Doskonale nadaje się zarówno dla sieci dyskontowych jak i inwestorów, którzy planują budowę sklepu samoobsługowego. Projekt ma nowoczesną architekturę charakterystyczną dla współczesnych obiektów handlowych o średnim metrażu. Jego zaletą jest prosta konstrukcja, która sprawia, że można go szybko i relatywnie niedrogo zrealizować.

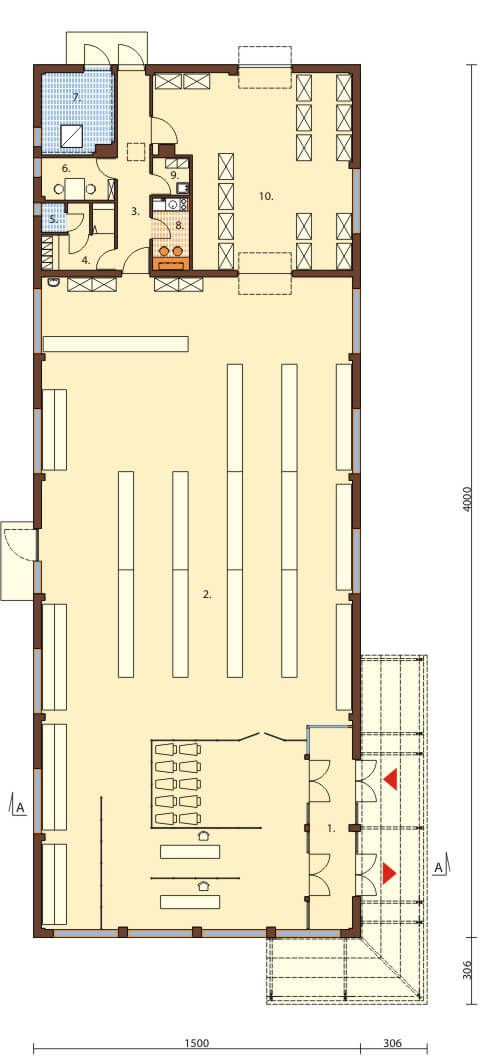

Rzut parteru

Powiększ rzut

Parter: 548,90 m²
1. Wiatrołap 18,40 m²
2. Hala sprzedaży 407,10 m²
3. Korytarz 13,50 m²
4. Szatnia 6,90 m²
5. Wc 2,90 m²
6. Biuro 6,50 m²
7. Kotłownia 12,10 m²
8. Pomieszczenie socjalne 5,60 m²
9. Pomieszczenie gospodarcze 2,90 m²
10. Magazyn 73,10 m²

Program K-51 podzielony jest na dwie strefy. Pierwszą stanowi sala sprzedaży, która ma 407,1 m². Druga to zaplecze w którym zaprojektowaliśmy pomieszczenie socjalne, biuro, kotłownię, pomieszczenie gospodarcze, toalety i magazyn produktów.

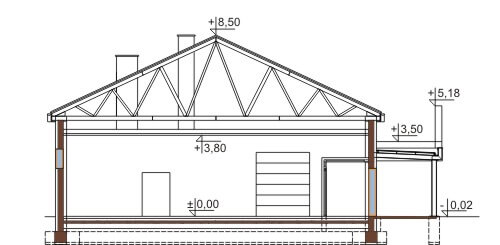

Przekrój

A-A

K-51 to nowoczesny projekt sklepu, które idealnie nadaje się np: na dyskont. Ma prostą konstrukcję i nie wymaga szerokiej działki.

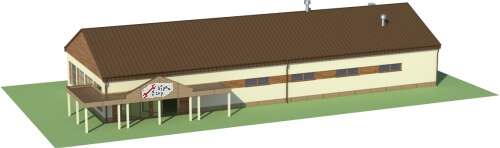

Model

Bryłę budynku zaprojektowaliśmy na planie prostokąta, a poszczególne elewacje są bardzo proste. Wejście do sklepu osłoniliśmy dodatkowym daszkiem, który podpierany jest przez szereg smukłych kolumienek. Odpowiednie doświetlenie sali sprzedaży zapewniają duże przeszklenia w elewacji bocznej. Dużą zaletą projektu K-51 jest fakt, że można go realizować na wąskiej działce, minimalna wymagana szerokość parceli to 25.1 m.

Elewacje

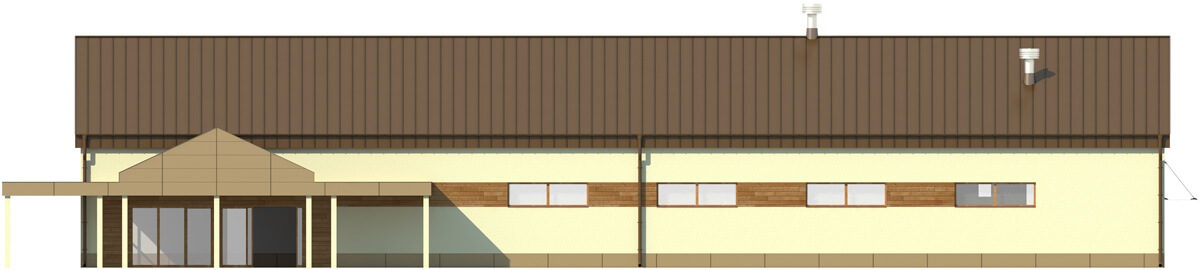

Elewacja frontowa

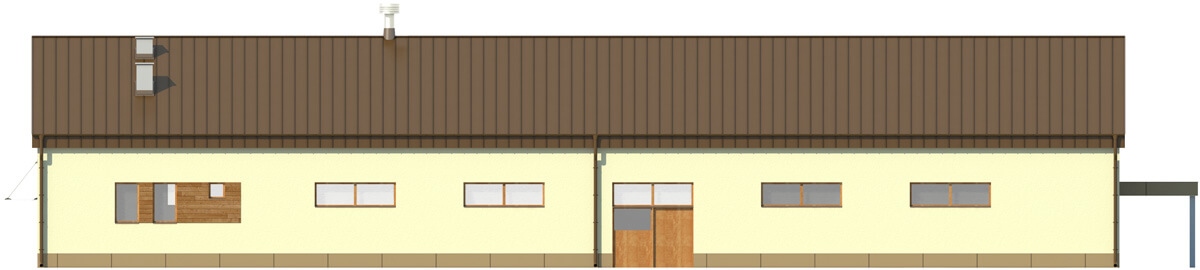

Elewacja ogrodowa

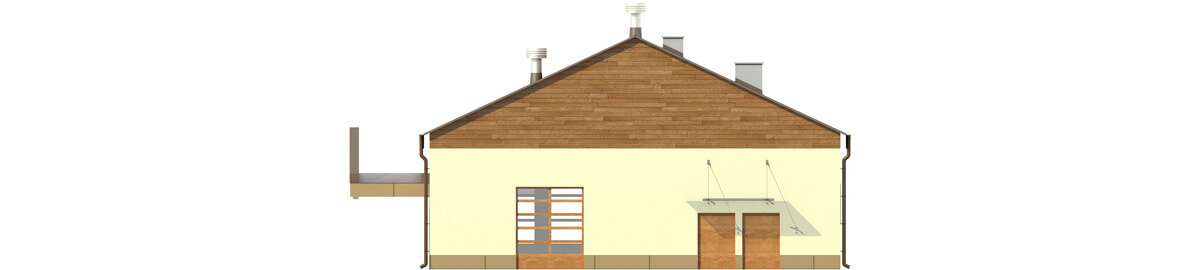

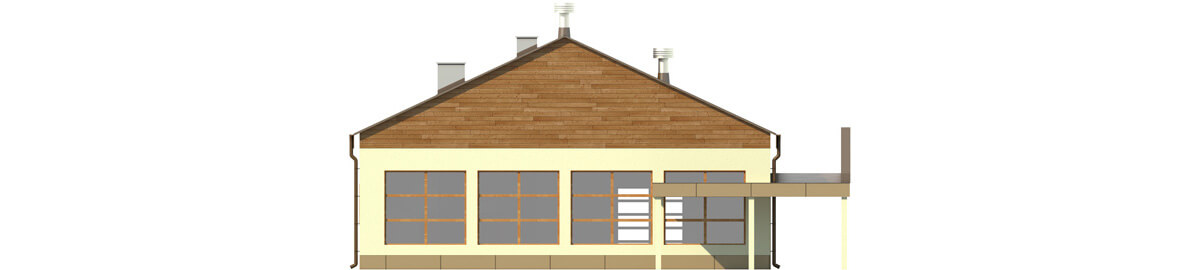

Elewacja boczna

Informacje podstawowe

Technologia: tradycyjna

Ściany zewnętrzne: pustak SOLBET 24 cm, styropian 12 cm, tynk zewnętrzny. Konstrukcję dachu tworzą dźwigary prefabrykowane drewniane.

Kąt nachylenia dachu: 25°

Pokrycie dachu: blacha

Stropy: dźwigary prefabrykowane

Ogrzewanie: budynek ogrzewany nadmuchowo z własnego źródła ciepła - kotłownia gazowa

Wentylacja: na hali sprzedaży i w magazynie wentylacja mechaniczna

Program: hala sprzedaży, magazyn, zaplecze sanitarno - socjalne, magazynowe, kotłownia gazowa, wiatrołap

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

projekt architektoniczny budowlany
projekt konstrukcyjny budowlany w tym projekt konstrukcji więźby dachowej prefabrykowanej
projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna, hydranty p.poż,)
projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne, fotowoltaiczna)
projektowana charakterystyka energetyczna
zestawienie materiałów budowlanych
zgoda na zmiany w projekcie

Zdjęcia z realizacji zobacz wszystkie >>

Ogólne kategorie, do których należy ten projekt

Powierzchnia użytkowa (m²) 500 - 1000
Powierzchnia zabudowy (m²) 500 - 1000
Kąt nachylenia dachu (°) 20 - 25
Szerokość działki/krótszy bok (m) 25 - 30
Wysokość budynku (m) 8 - 9

Podstawowe parametry projektu

Powierzchnia użytkowa (m²) 549.20
Powierzchnia zabudowy (m²) 600.00
Szerokość budynku/krótszy bok (m) 15
Długość budynku/dłuższy bok (m) 40
Wysokość budynku (m) 8.52
Szerokość działki/krótszy bok (m) 25.10
Kąt nachylenia dachu (°) 25
Rodzaj dachu dwuspadowy
Piwnica bez podpiwniczenia
Garaż bez garażu
Poddasze brak poddasza

Uzupełniające parametry projektu

Rodzaj technologii* tradycyjna
Strop w budynku* prefabrykowany
Układ dachu kalenicowy
Kubatura (m³) 3872.80
Liczba kondygnacji 1
Rodzaj ogrzewania gazowe
Wskaźnik energii pierwotnej (kWh/(m²·rok)) 37.76
Wentylacja* mechaniczna
Liczba pomieszczeń 10

Dodatkowe parametry projektu

Winda w budynku nie
Przystosowany dla osób niepełnosprawnych tak
Garaż podziemny nie
Pomieszczenie socjalne tak

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
