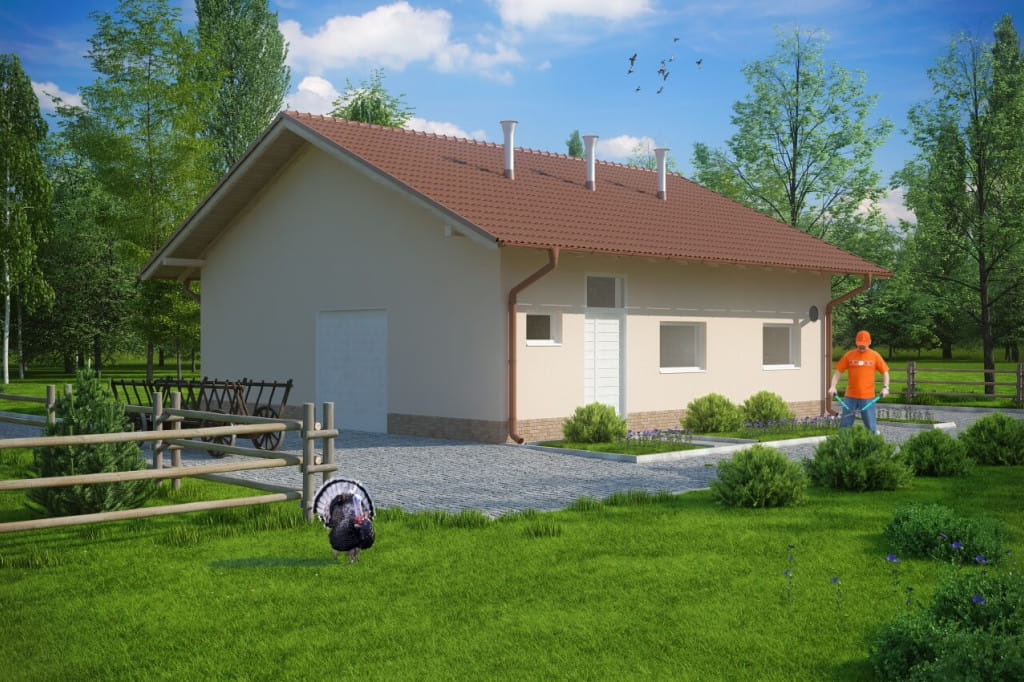

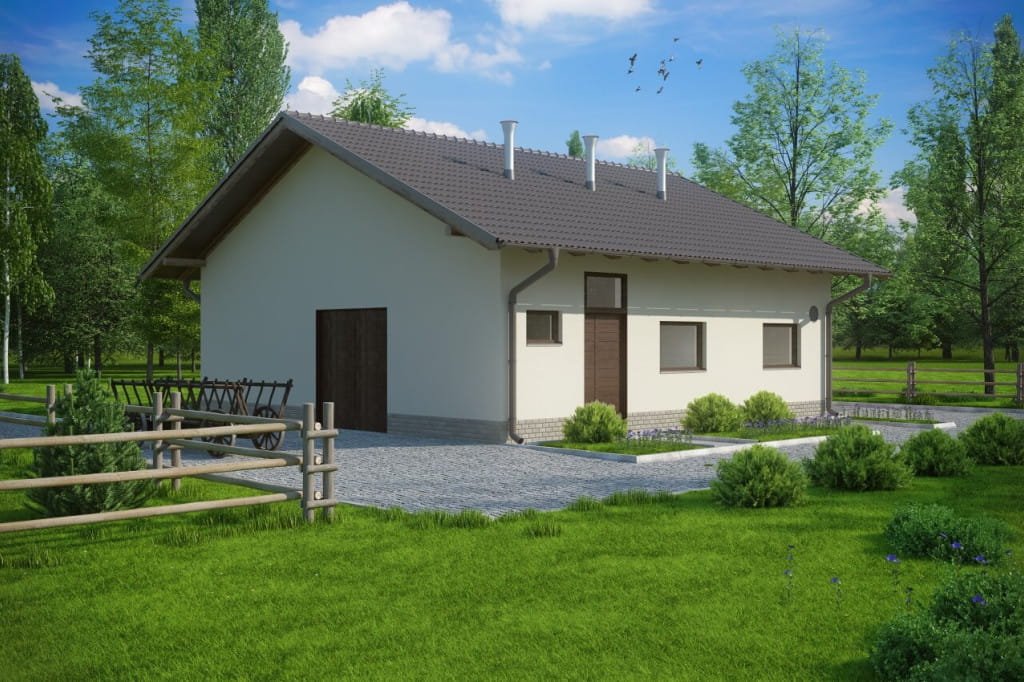

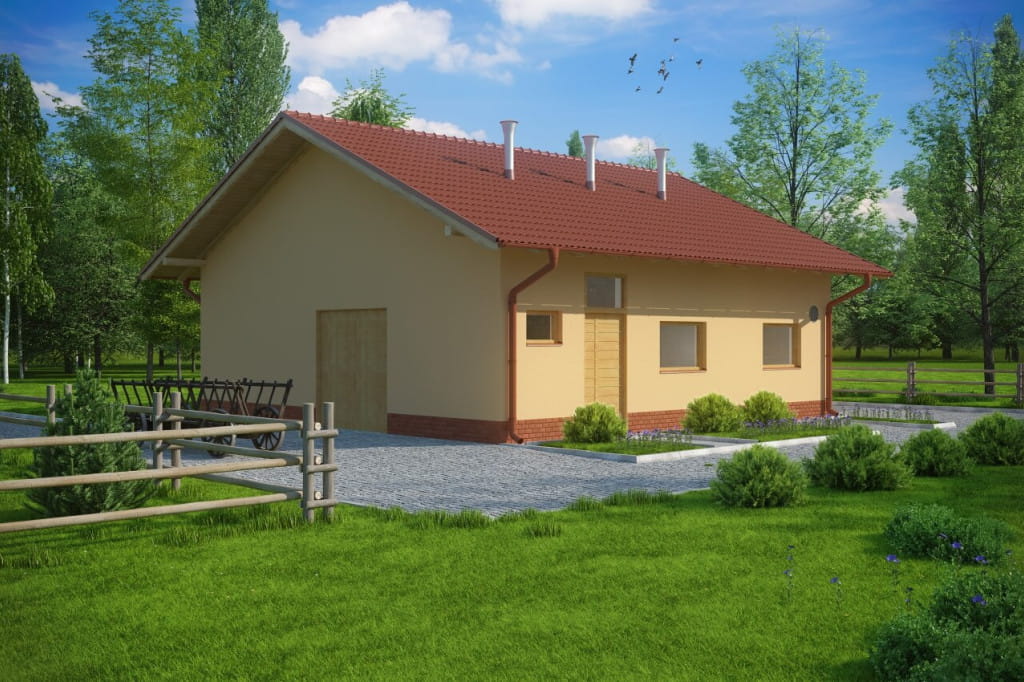

Prezentacja projektu

Opis projektu

Projekt budynku pełniącego funkcję obory ZG-77, parterowy, niepodpiwniczony. Ten nowoczesny budynek dostosowany jest do średniej wielkości hodowli krów mlecznych. Przewidziano w nim też możliwość przechowywania mleka.

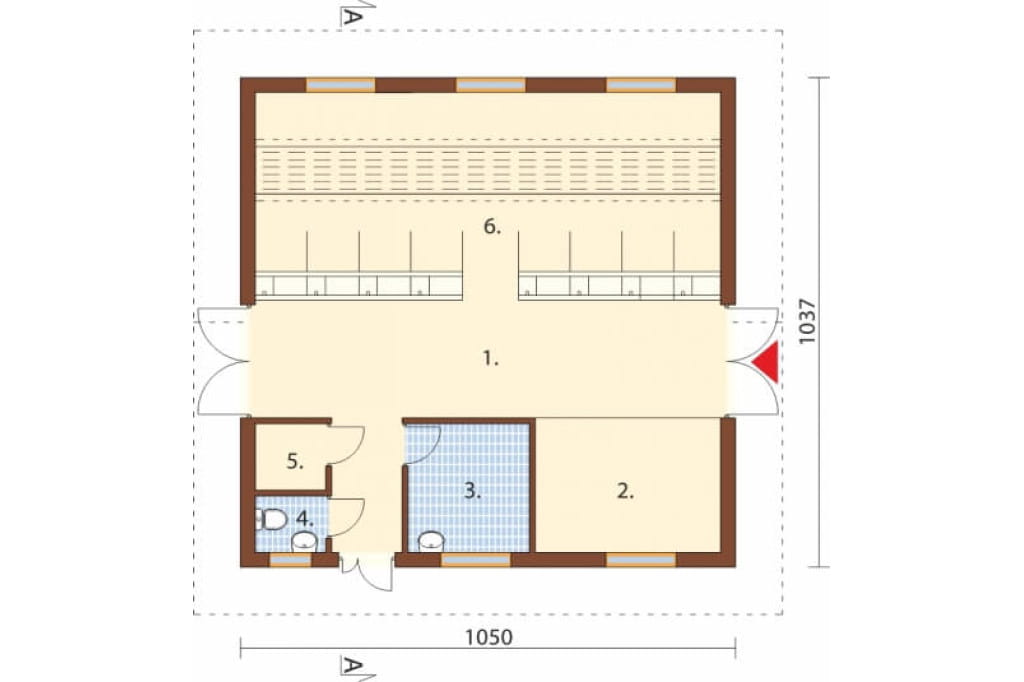

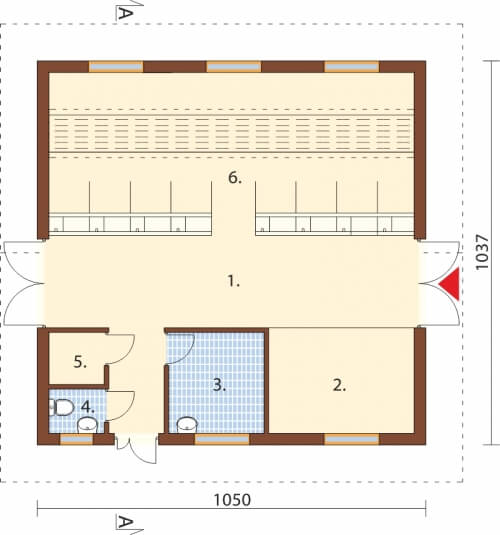

Rzut parteru

Parter:

1. Komunikacja

2. Przestrzeń dla cielaków

3. Skład mleka 7,4 m

4. WC 1,8 m

5. Pomieszczenie gospodarcze 2,9 m

6. Boksy dla krów W centrum budynku zaplanowano podłużną komunikację, zapewniającą wygodny dostęp do pozostałych pomieszczeń obiektu. Najwięcej przestrzeni zajmują oczywiście boksy dla krów, po przeciwnej stronie, obok wejścia wydzielono także miejsce dla cielaków. Na lewej elewacji znajduje się boczne wejście, a obok niego skład mleka, pomieszczenie gospodarcze oraz WC.

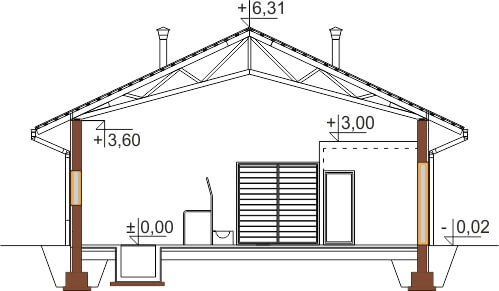

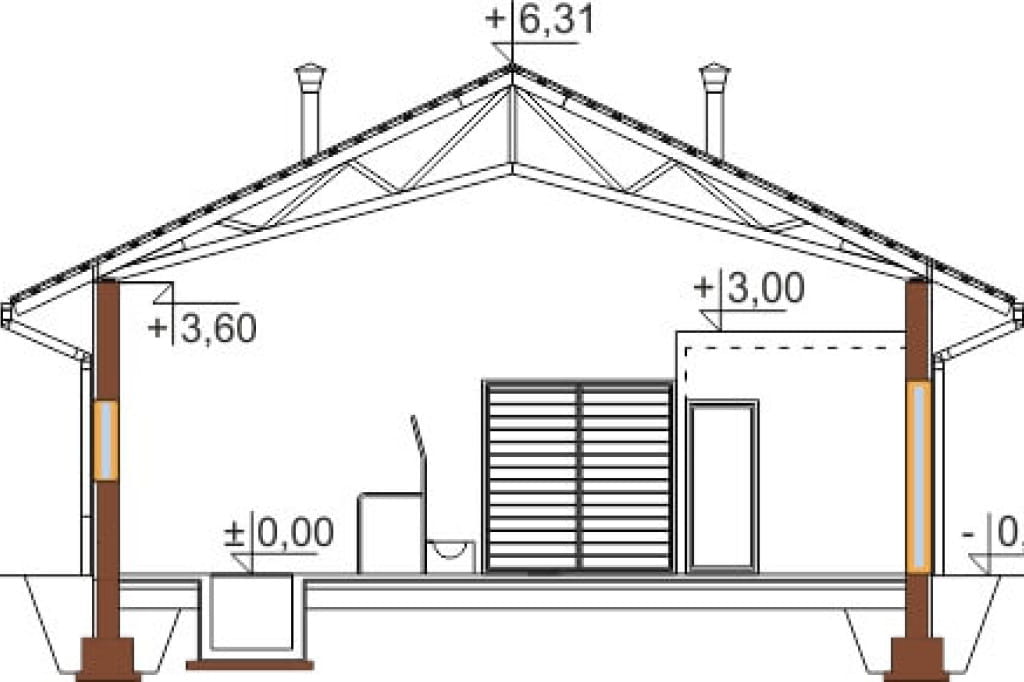

Przekrój

A-A

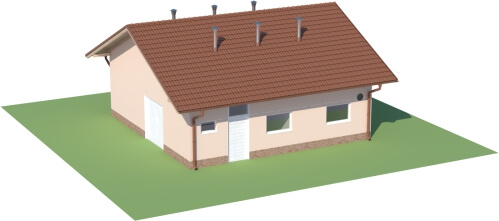

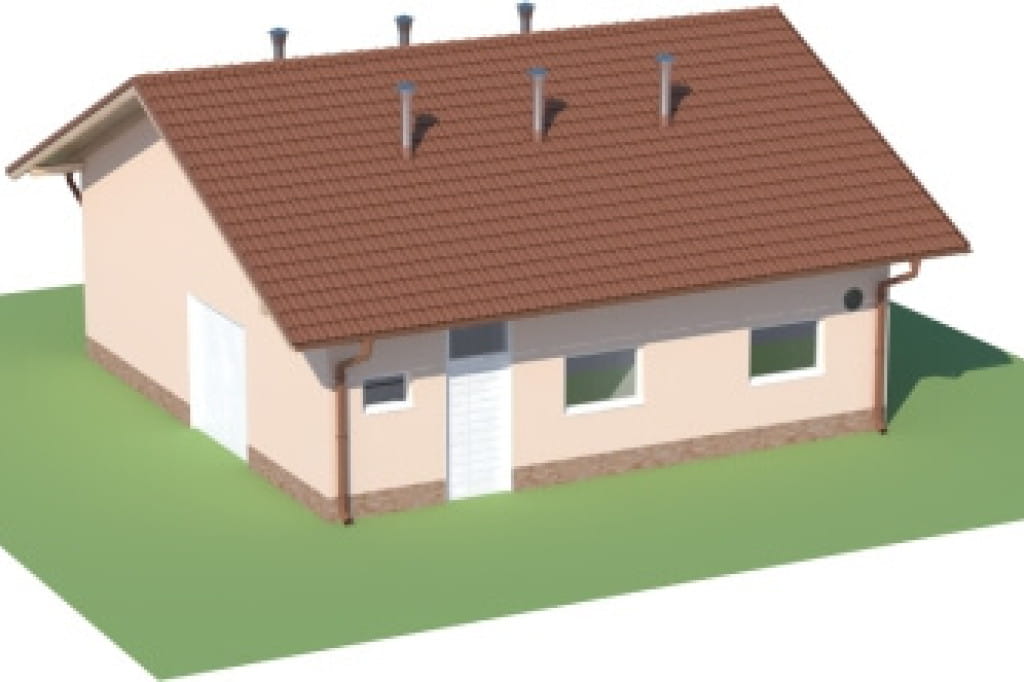

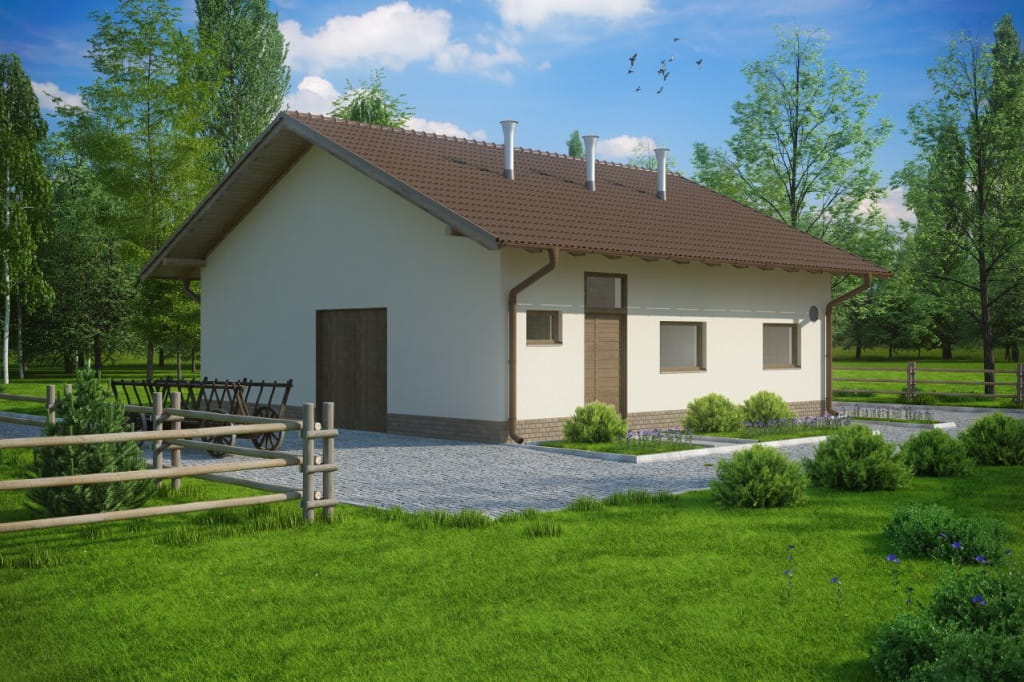

Model 3D

Niewielką bryłę obiektu cechuje zwarta forma z dwuspadowym dachem. Pozwala ona na zagwarantowanie przebywającym wewnątrz zwierzętom sprzyjających warunków (m.in. doskonała cyrkulacja powietrza, odpowiednia temperatura). Mając na uwadze wygodę hodowcy, budynek przystosowany jest do hodowli bezściółkowej.

Elewacje

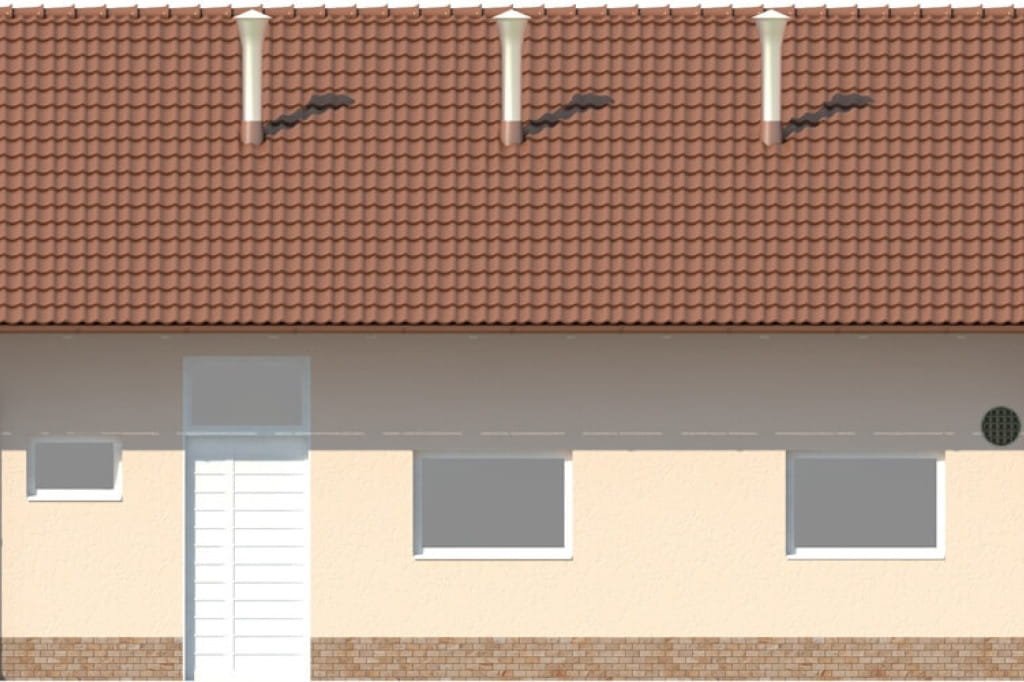

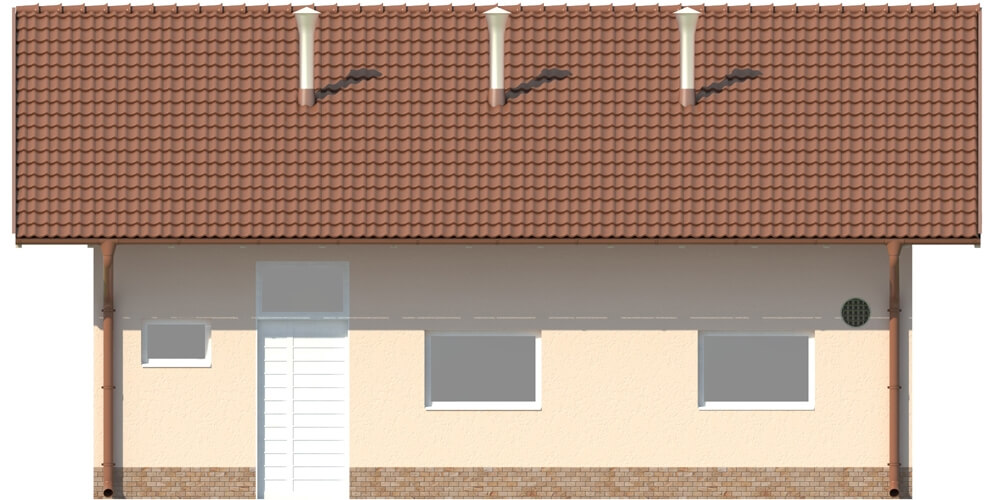

Elewacja frontowa

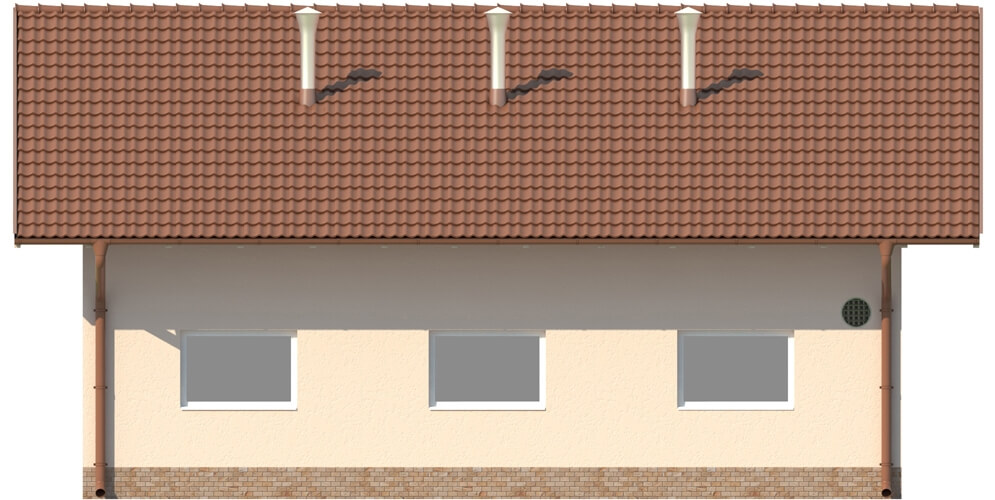

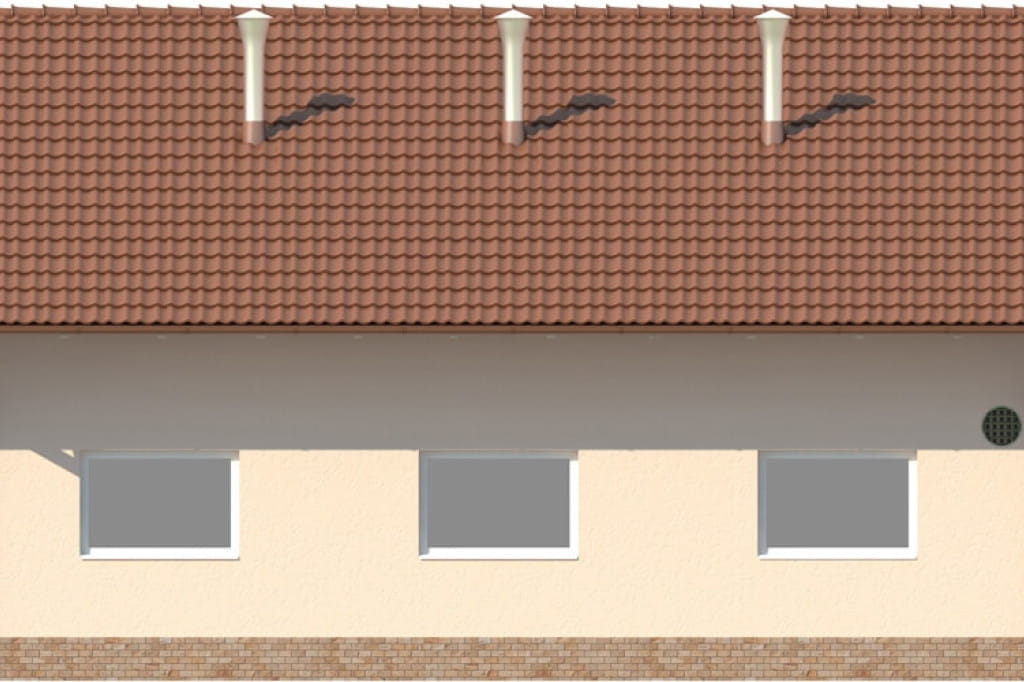

Elewacja ogrodowa

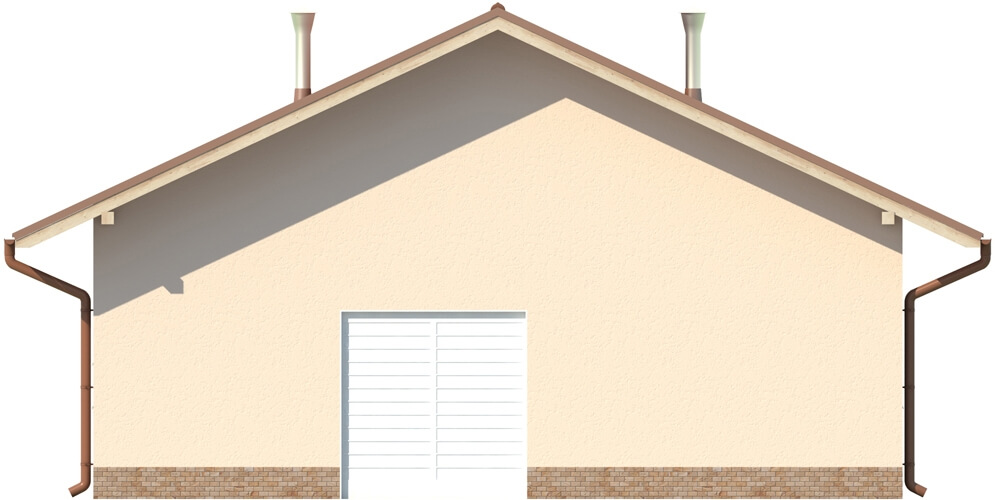

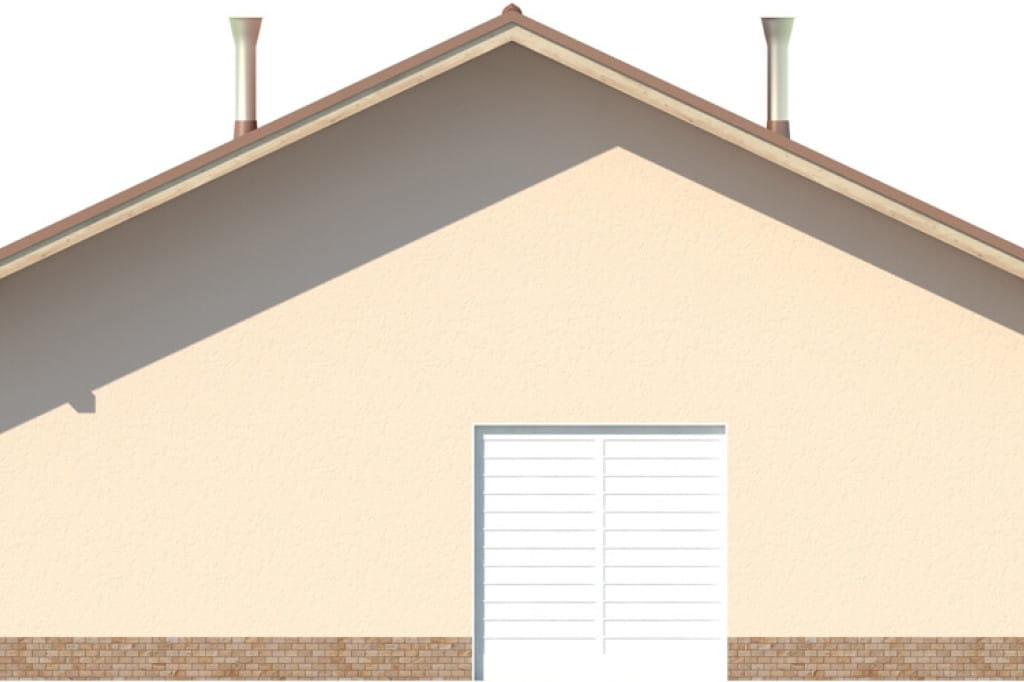

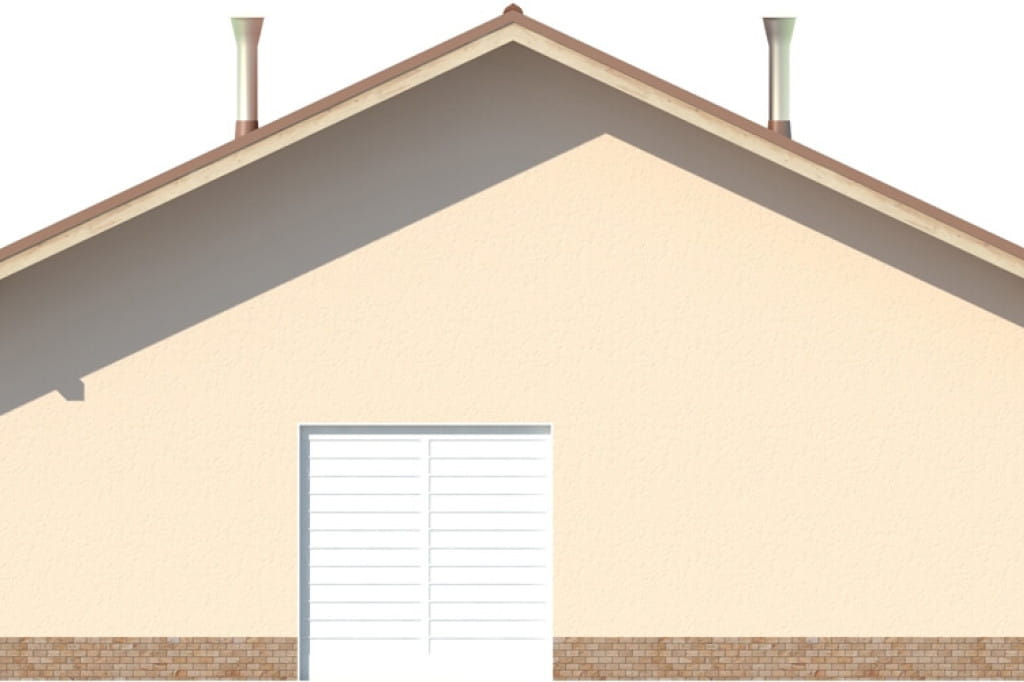

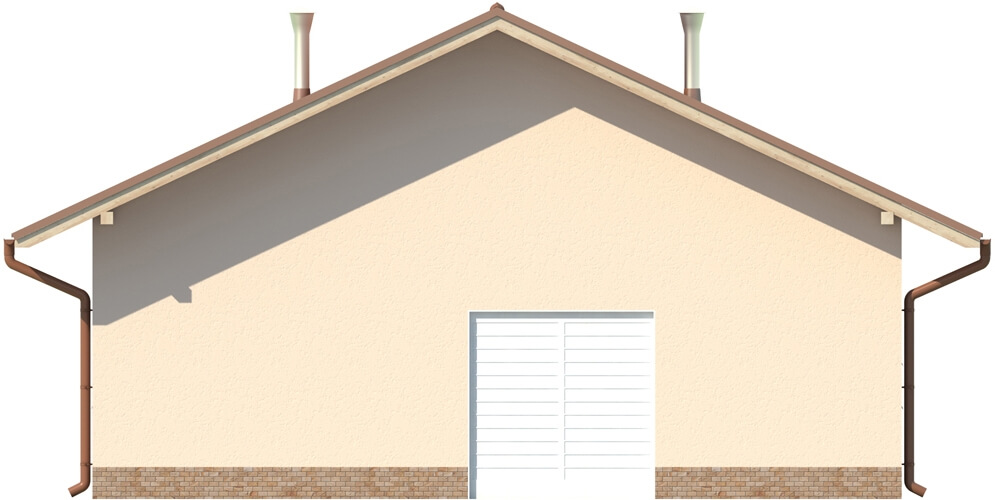

Elewacja boczna

Informacje podstawowe

Projekt budynku pełniącego funkcję obory ZG-77, parterowy, niepodpiwniczony.

Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny. Więźba dachowa prefabrykowana z dźwigarów drewnianych. Kąt nachylenia dachu 25°. Budynek przystosowany do hodowli bezściółkowej. Zamiast kanału gnojowego można zastosować obornik odprowadzany hydraulicznie.
Pokrycia dachu: blacha dachówkowa
Program: budynek obory z ośmioma boksami dla krów, przestrzeń dla cielaków, WC, skład mleka, pomieszczenie gospodarcze

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Marek Lizak,

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

Ogólne kategorie, do których należy ten projekt

Powierzchnia mieszkalna (m²) 0 - 50
Powierzchnia użytkowa (m²) 70 - 100
Powierzchnia zabudowy (m²) 100 - 120
Kąt nachylenia dachu (°) 20 - 25
Szerokość działki/krótszy bok (m) 18 - 20
Wysokość budynku (m) 6 - 7

Podstawowe parametry projektu

Powierzchnia mieszkalna (m²) 0.00
Powierzchnia użytkowa (m²) 94.60
Powierzchnia zabudowy (m²) 107.50
Szerokość budynku/krótszy bok (m) 10.37
Długość budynku/dłuższy bok (m) 10.5
Wysokość budynku (m) 6.33
Szerokość działki/krótszy bok (m) 18.40
Kąt nachylenia dachu (°) 25°
Rodzaj dachu dwuspadowy
Piwnica bez podpiwniczenia
Garaż bez garażu
Poddasze brak poddasza

Uzupełniające parametry projektu

Rodzaj technologii* tradycyjna
Układ dachu kalenicowy
Kubatura (m³) 556.60
Liczba kondygnacji 1
Liczba pomieszczeń 6

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
