Projekt

Obora

Kod: ZG-77
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

Projekt na zamówienie. Zapytaj o cenę.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

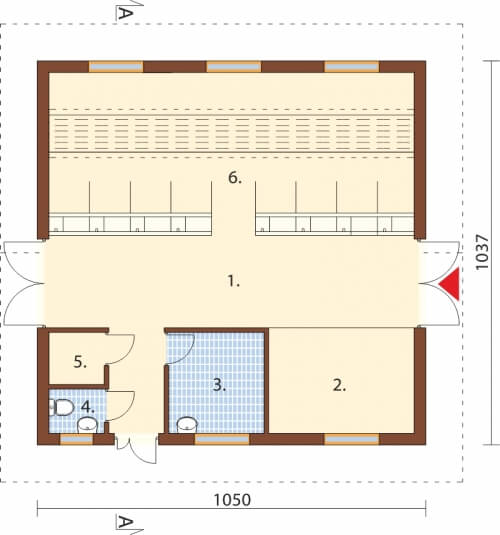

Rzut parteru



Projekt ZG-77 - rzut

Parter:

1. Komunikacja

2. Przestrzeń dla cielaków

3. Skład mleka 7,4 m

4. WC 1,8 m

5. Pomieszczenie gospodarcze 2,9 m

6. Boksy dla krów W centrum budynku zaplanowano podłużną komunikację, zapewniającą wygodny dostęp do pozostałych pomieszczeń obiektu. Najwięcej przestrzeni zajmują oczywiście boksy dla krów, po przeciwnej stronie, obok wejścia wydzielono także miejsce dla cielaków. Na lewej elewacji znajduje się boczne wejście, a obok niego skład mleka, pomieszczenie gospodarcze oraz WC.

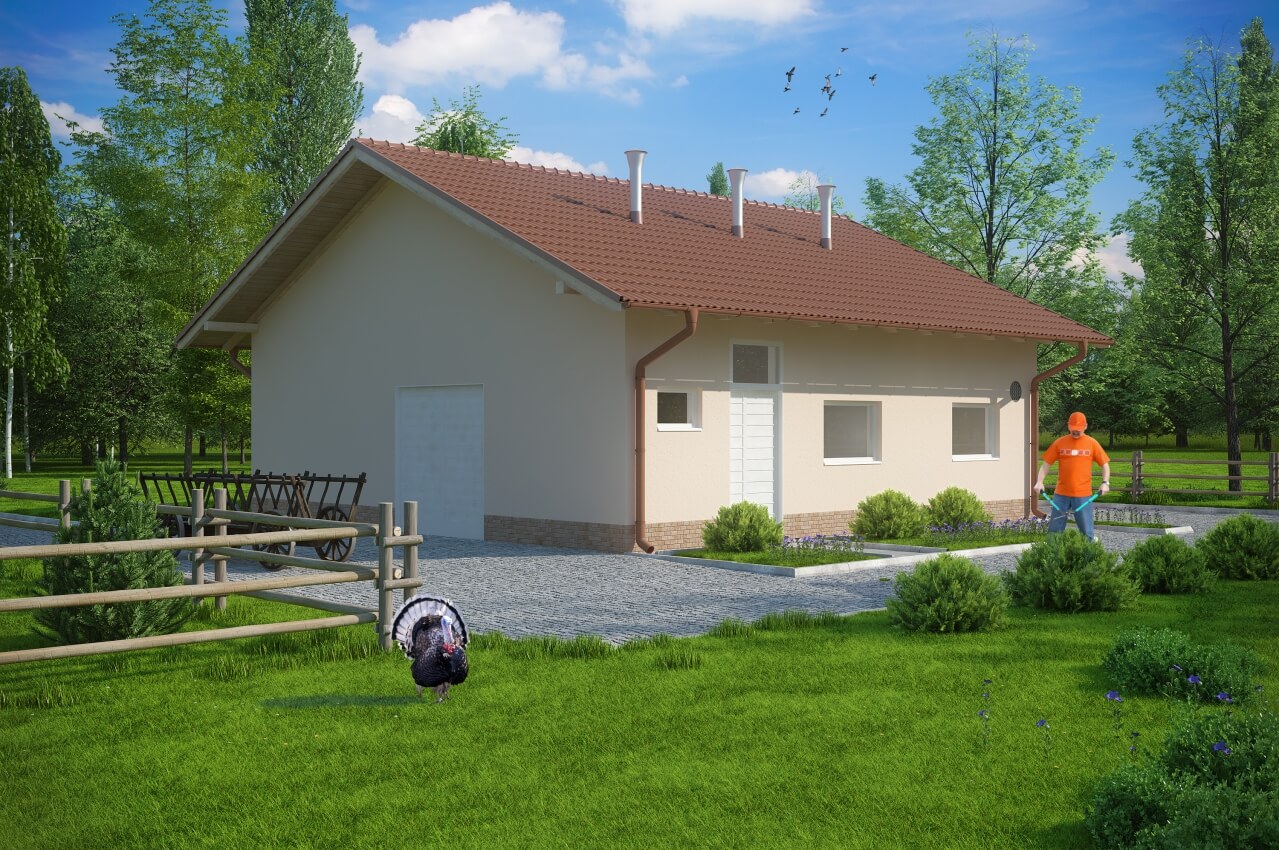

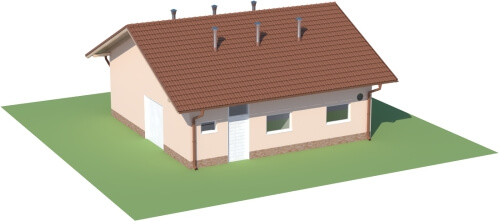

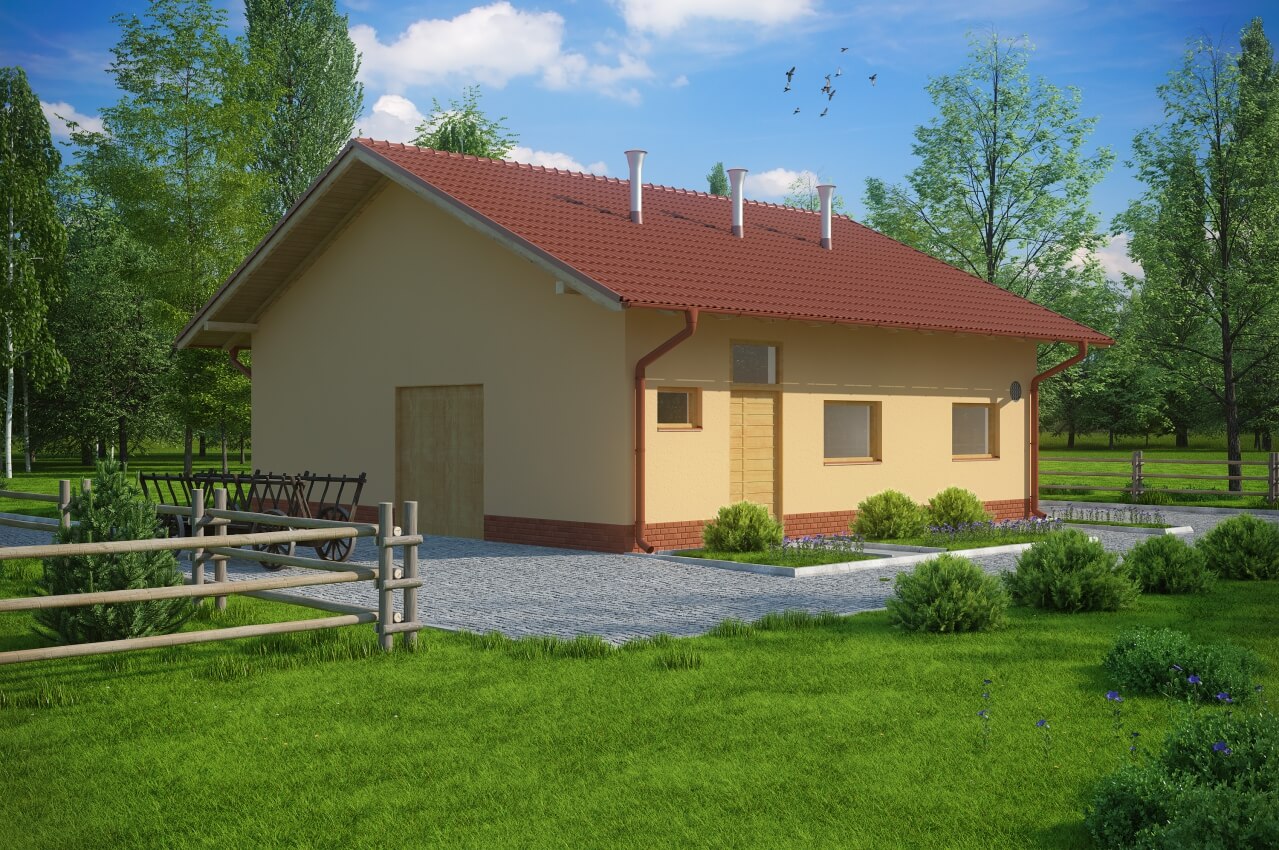

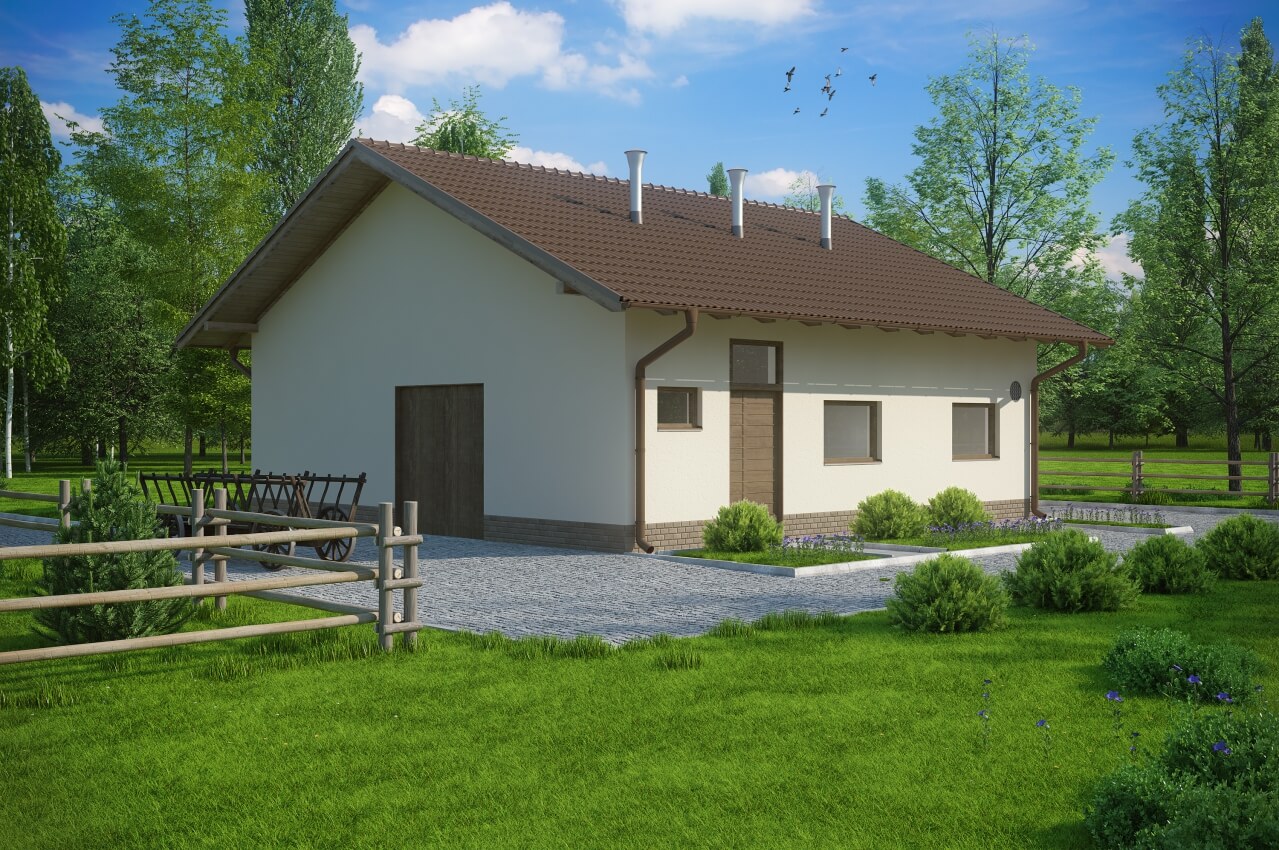

Model



Projekt ZG-77 - model

Niewielką bryłę obiektu cechuje zwarta forma z dwuspadowym dachem. Pozwala ona na zagwarantowanie przebywającym wewnątrz zwierzętom sprzyjających warunków (m.in. doskonała cyrkulacja powietrza, odpowiednia temperatura). Mając na uwadze wygodę hodowcy, budynek przystosowany jest do hodowli bezściółkowej.

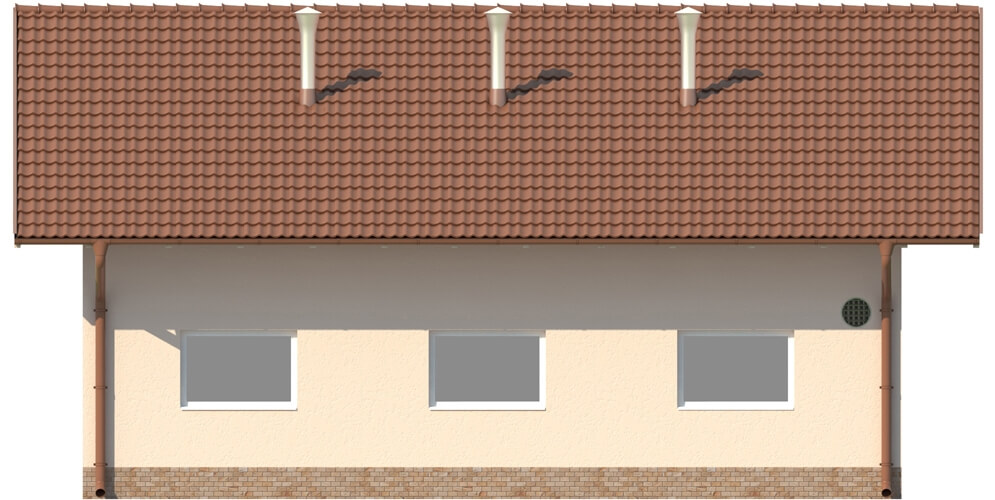

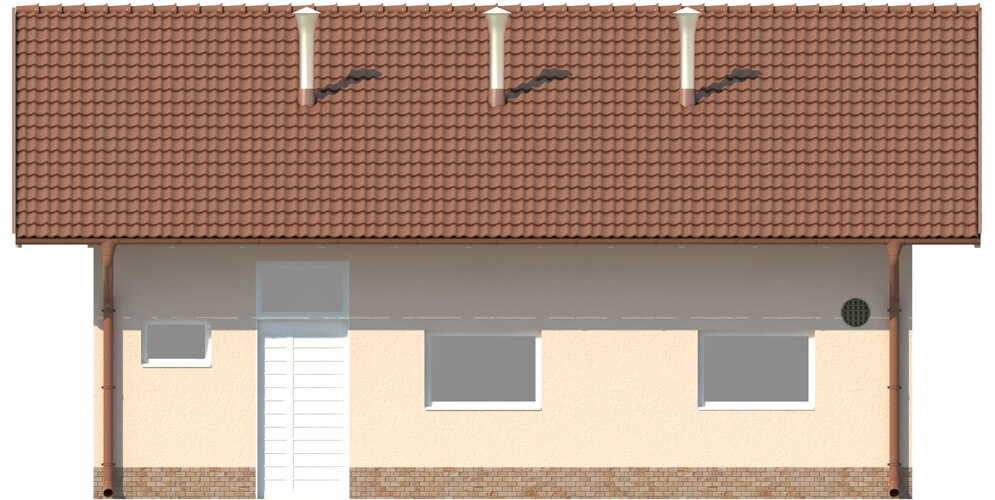

Elewacje



Projekt ZG-77 - elewacja
elewacja ogrodowa
Projekt ZG-77 - elewacja
elewacja frontowa
Projekt ZG-77 - elewacja

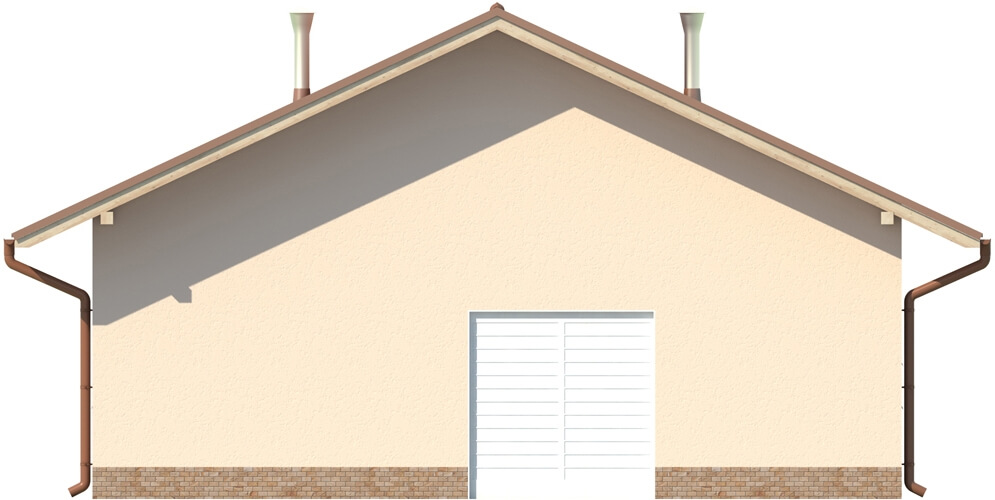

elewacja boczna
Projekt ZG-77 - elewacja

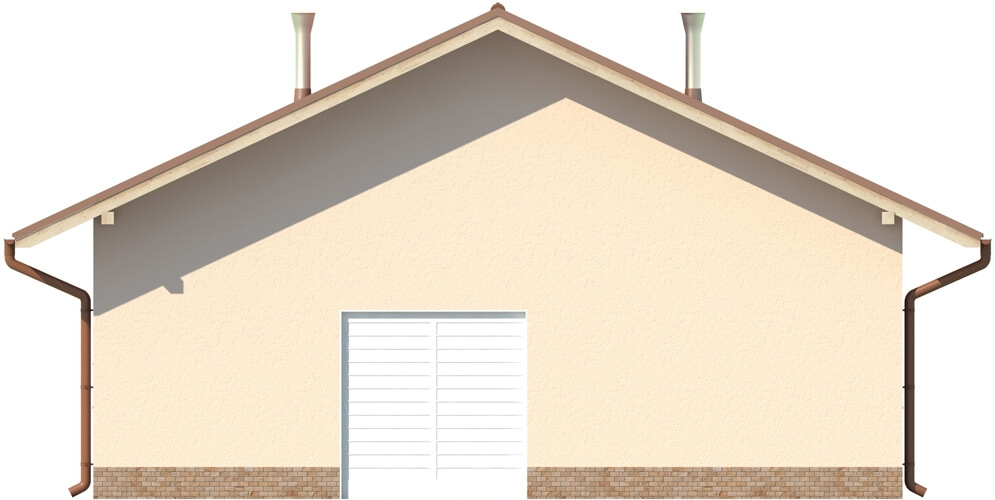

elewacja boczna

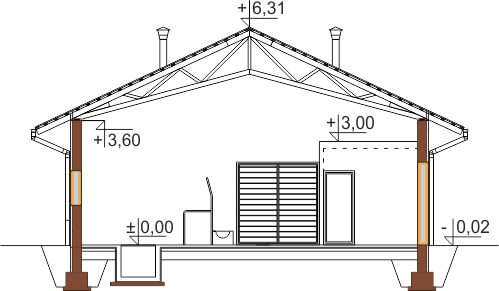

Przekrój



Projekt ZG-77 - przekrój

Prosty i nowoczesny budynek dostosowany jest do średniej wielkości hodowli. Atutem jest zapewnienie dostępu naturalnego światła, które pozytywnie wpływa na dobry stan zwierząt (co odbija się na jakości mleka), jak i pomaga w obniżeniu kosztów utrzymania obiektu. Dzięki przystosowaniu budynku do hodowli bezściółkowej można wprowadzić hydrauliczne odprowadzanie obornika.

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku pełniącego funkcję obory ZG-77, parterowy, niepodpiwniczony.

Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny. Więźba dachowa prefabrykowana z dźwigarów drewnianych. Kąt nachylenia dachu 25°. Budynek przystosowany do hodowli bezściółkowej. Zamiast kanału gnojowego można zastosować obornik odprowadzany hydraulicznie.
Pokrycia dachu: blacha dachówkowa
Program: budynek obory z ośmioma boksami dla krów, przestrzeń dla cielaków, WC, skład mleka, pomieszczenie gospodarcze

Powierzchnia zabudowy: 107.50 m²
Powierzchnia użytkowa: 94.60 m²
Kubatura: 556.60 m³
Szerokość działki: 18.40 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 1
Liczba pomieszczeń: 6
Kąt nachylenia dachu: 25°
Pokój na parterze: Nie
Wysokość budynku: 6.33 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gospodarcze, projekt budynku gospodarczego, projekt obory, projekty budynków inwentarskich, projekt budynku inwentarskiego, inwentarskie
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Marek Lizak


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
