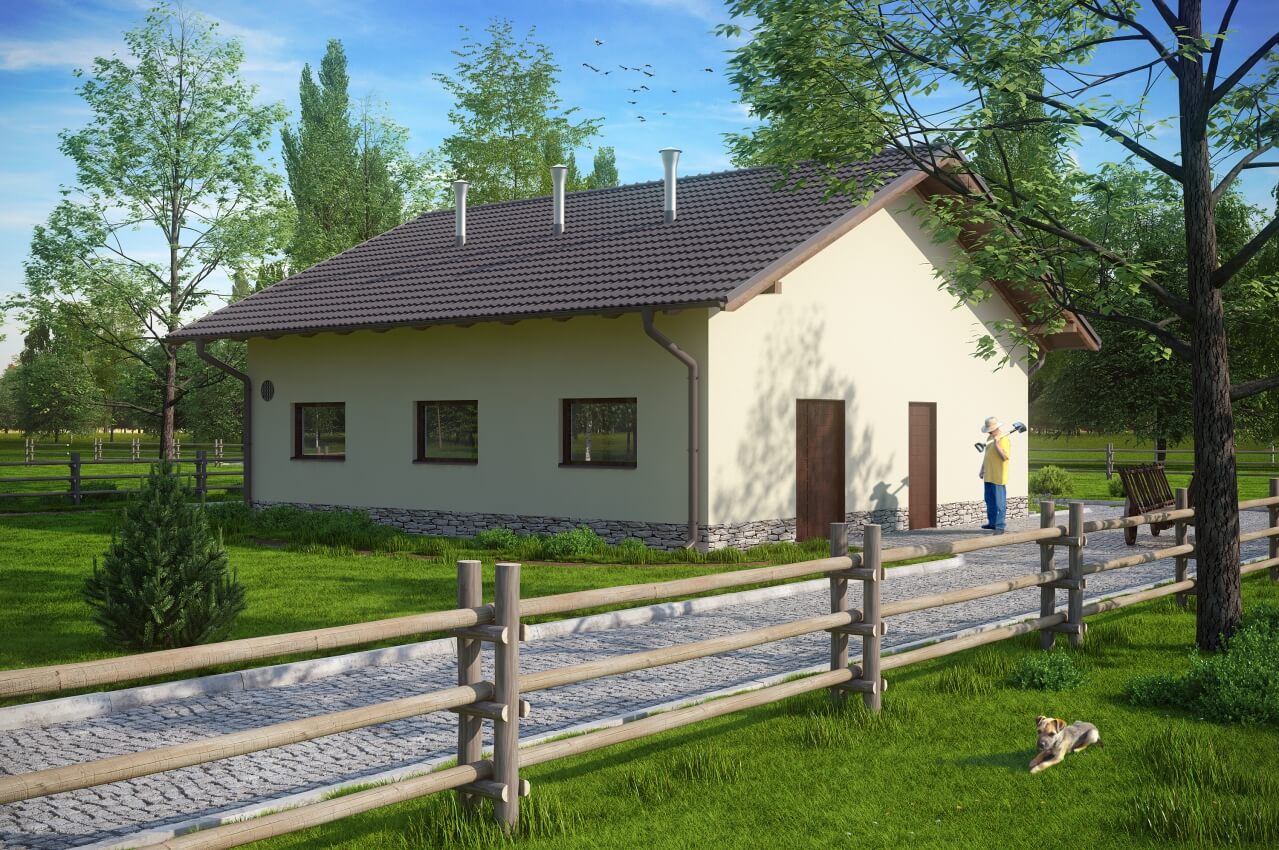

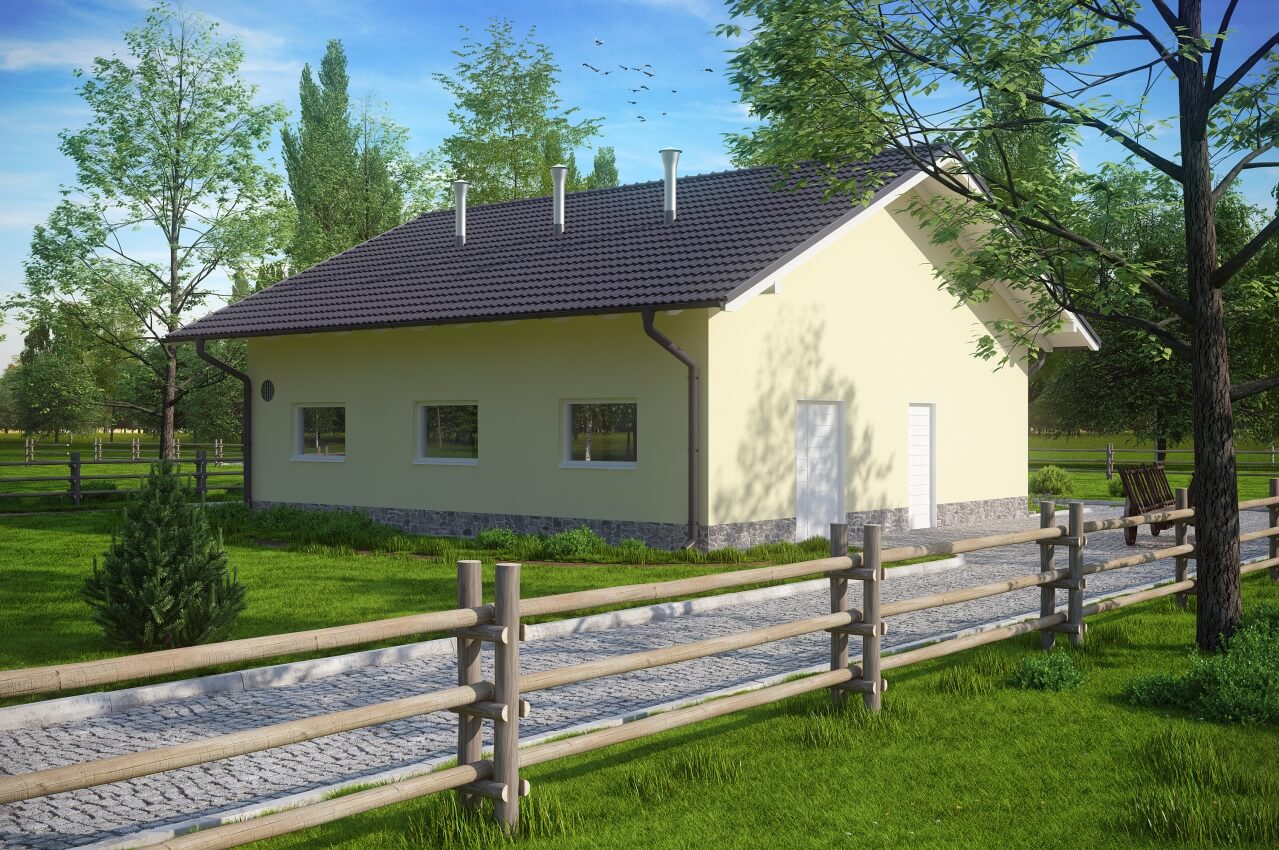

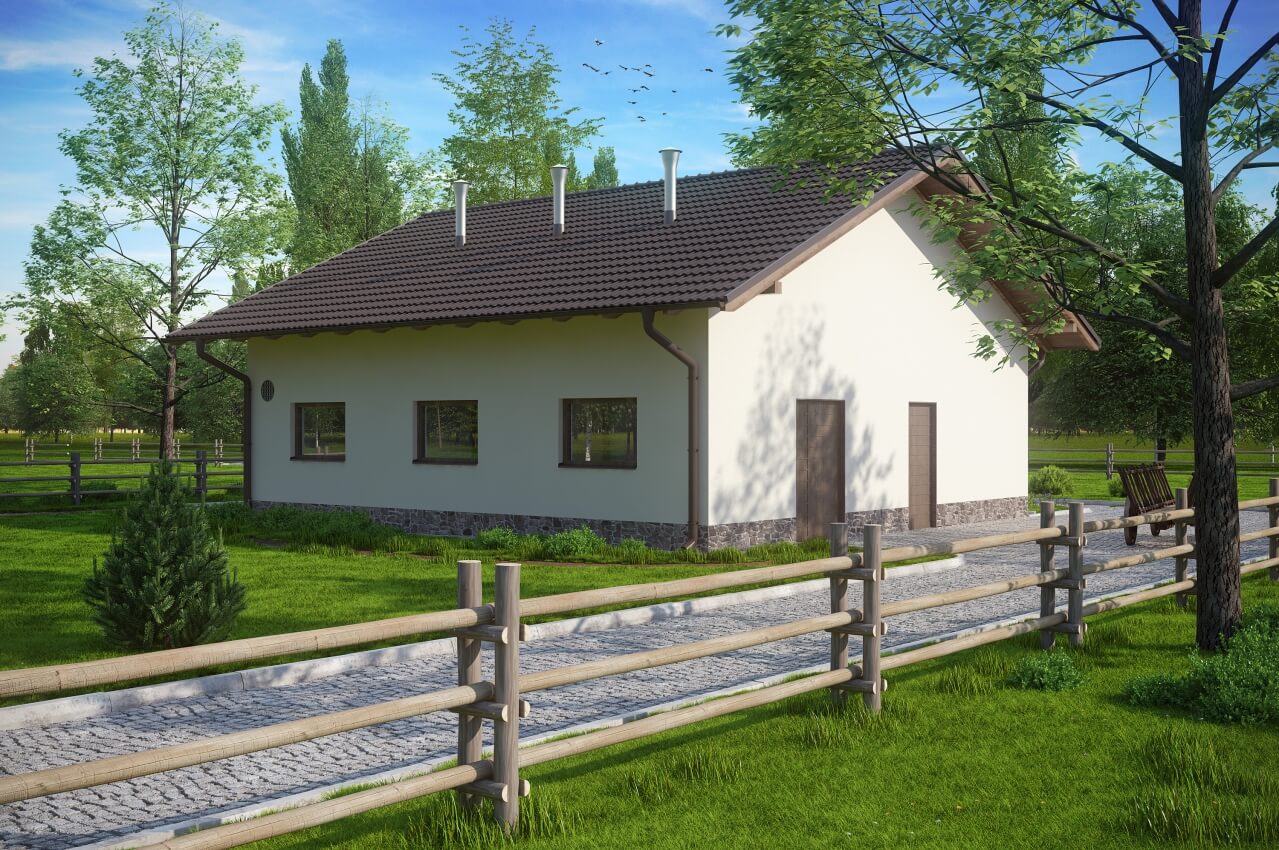

Prezentacja projektu

Opis projektu

Projekt budynku pełniącego funkcję chlewni zarodowej ZG-75, parterowy niepodpiwniczony. Dobrze skomunikowany i doświetlony naturalnym światłem budynek.

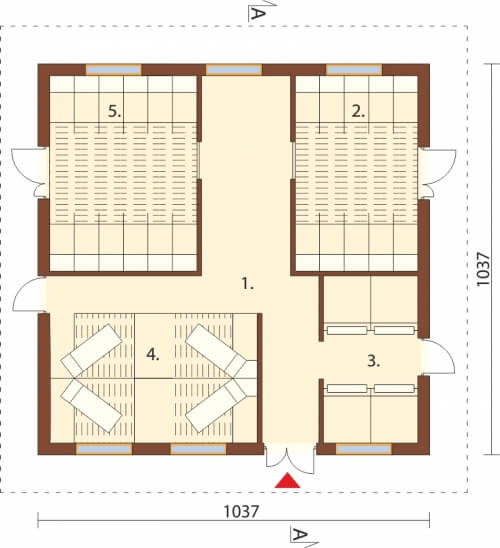

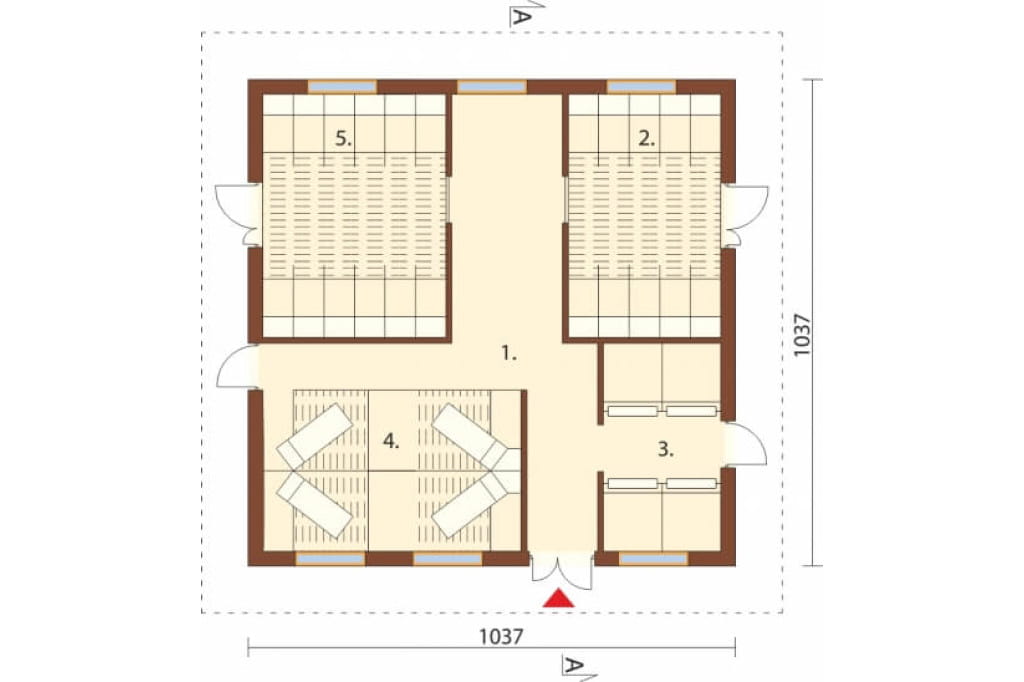

Rzut parteru

Parter:

1. Komunikacja 19,2 m

2. Krycie macior 16,9 m

3. Odchów prosiąt 11,0 m

4. Porodówka 24,4 m

5. Maciory ciężarne 20,2 m2 Wnętrze chlewni składa się z czterech części połączonych komunikacją. Wszystkie części, w których zwierzęta przebywają na stałe, wyposażone są w wejścia umożliwiające dostęp z zewnątrz.

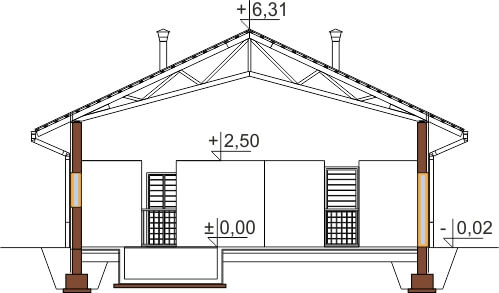

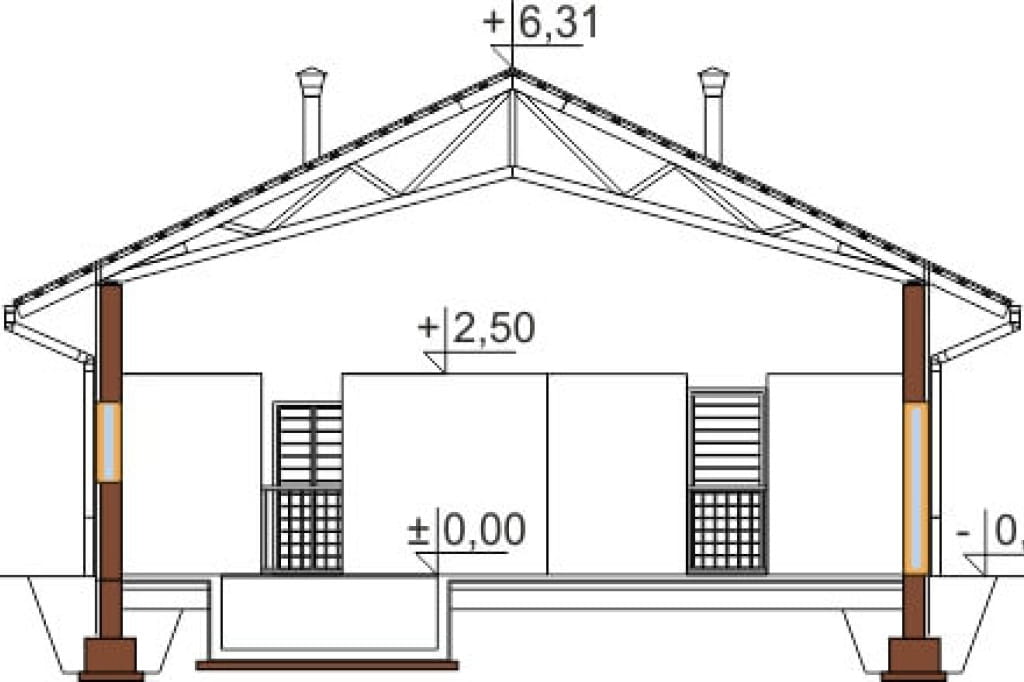

Przekrój

A-A

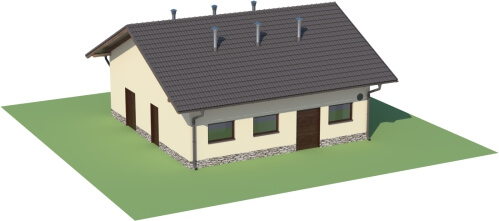

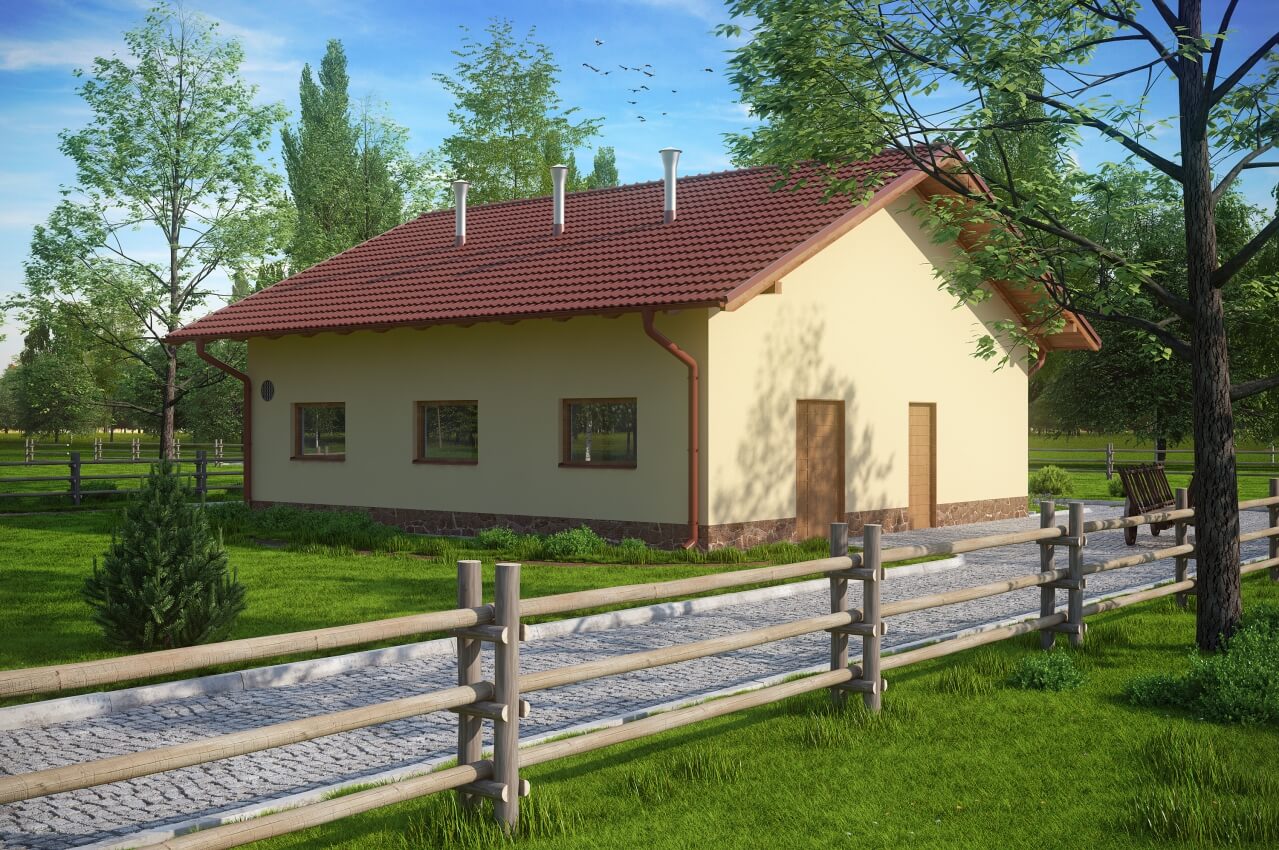

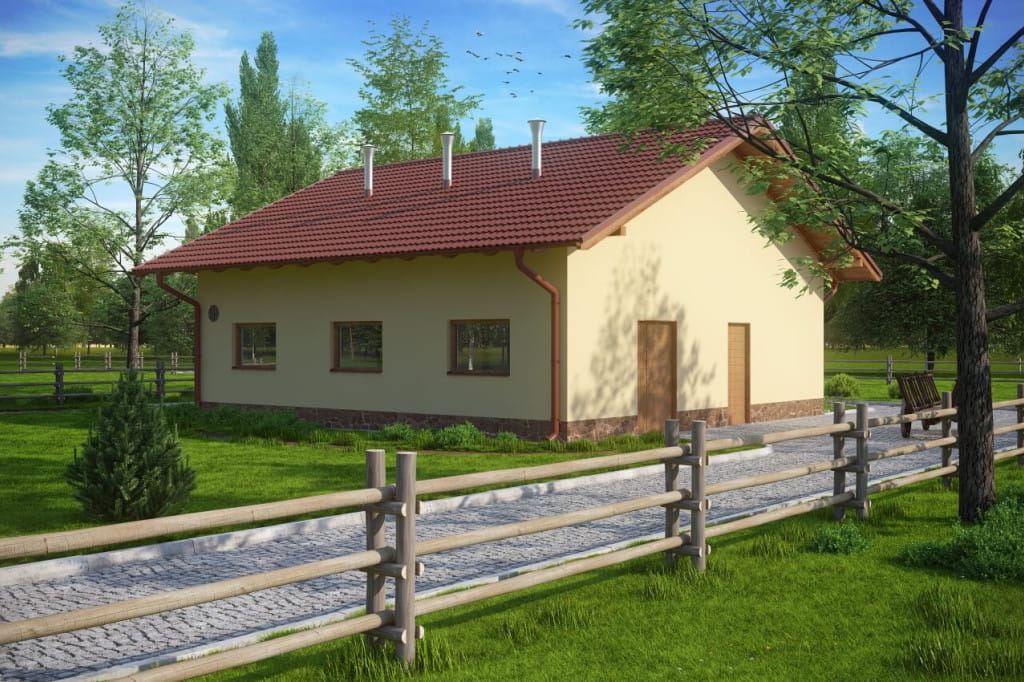

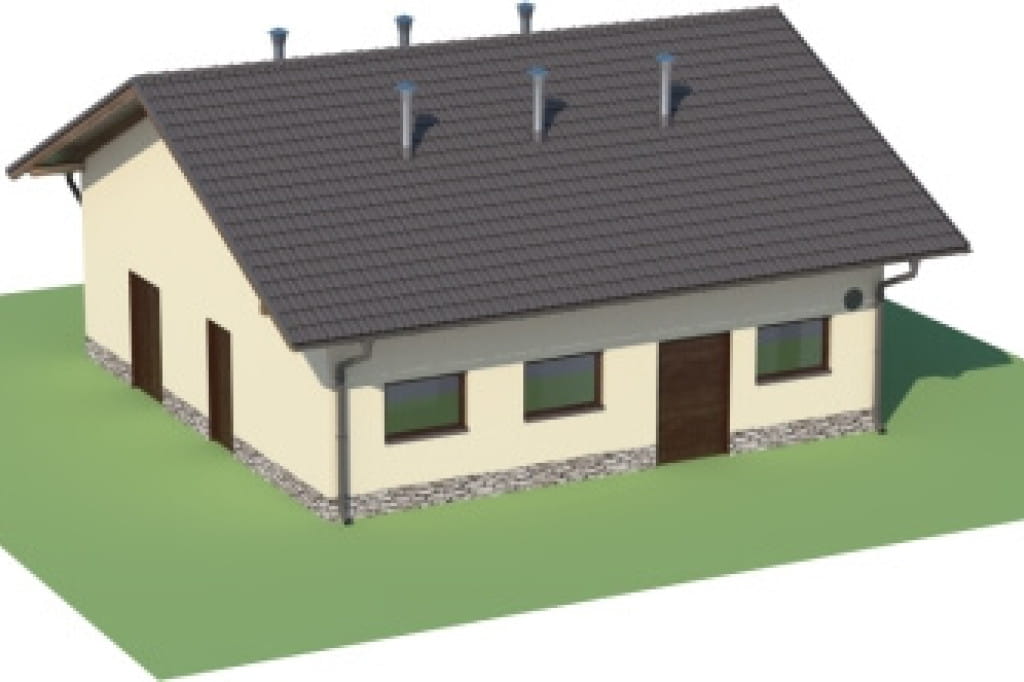

Model 3D

Obiekt charakteryzuje się prostą, zwartą konstrukcją o dwuspadowym dachu. Rozwiązanie to jest bardzo ekonomiczne z dwóch powodów: po pierwsze zapewnia szybką budowę, po drugie minimalizuje straty ciepła, dzięki czemu budynek nie jest drogi w utrzymaniu.

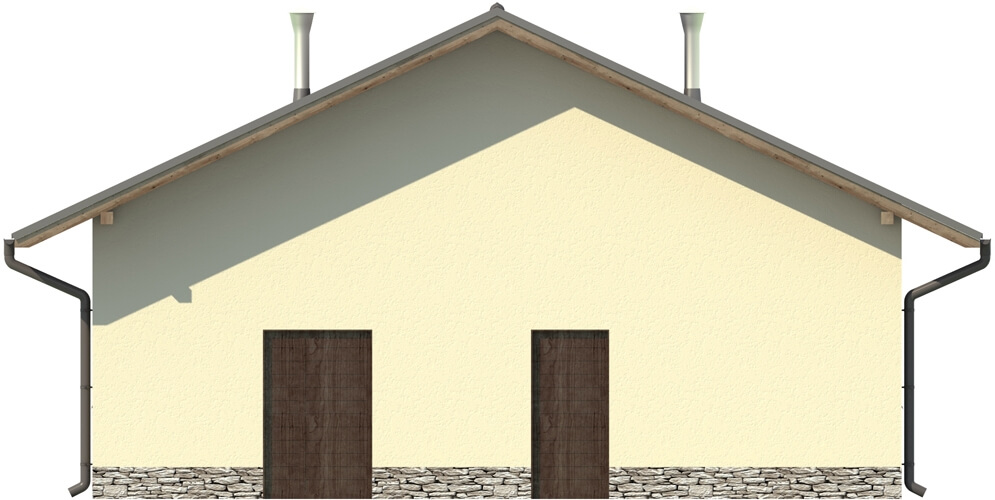

Elewacje

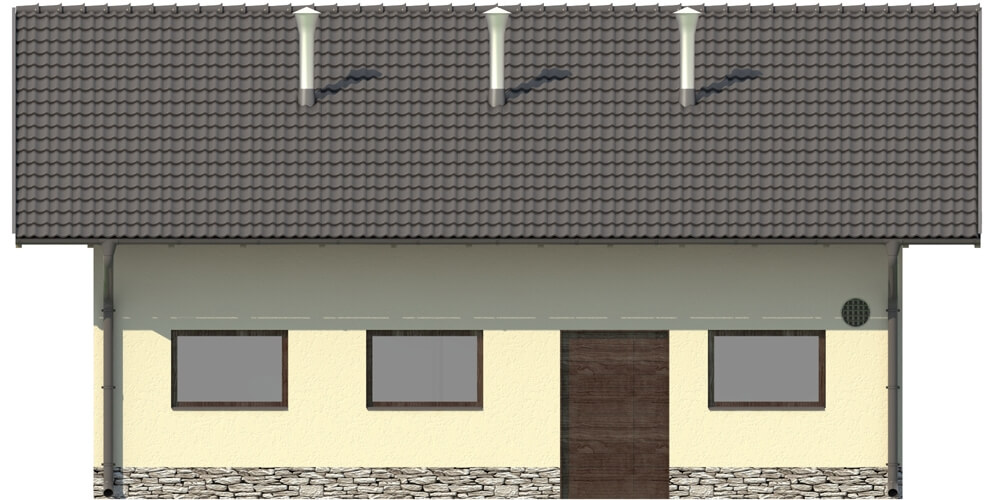

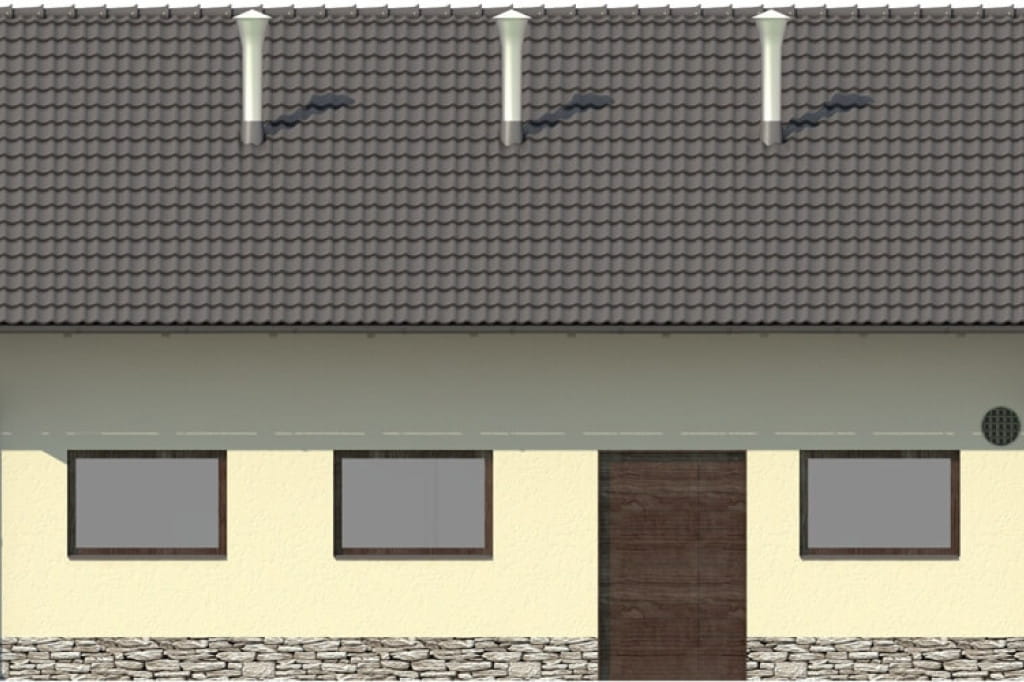

Elewacja frontowa

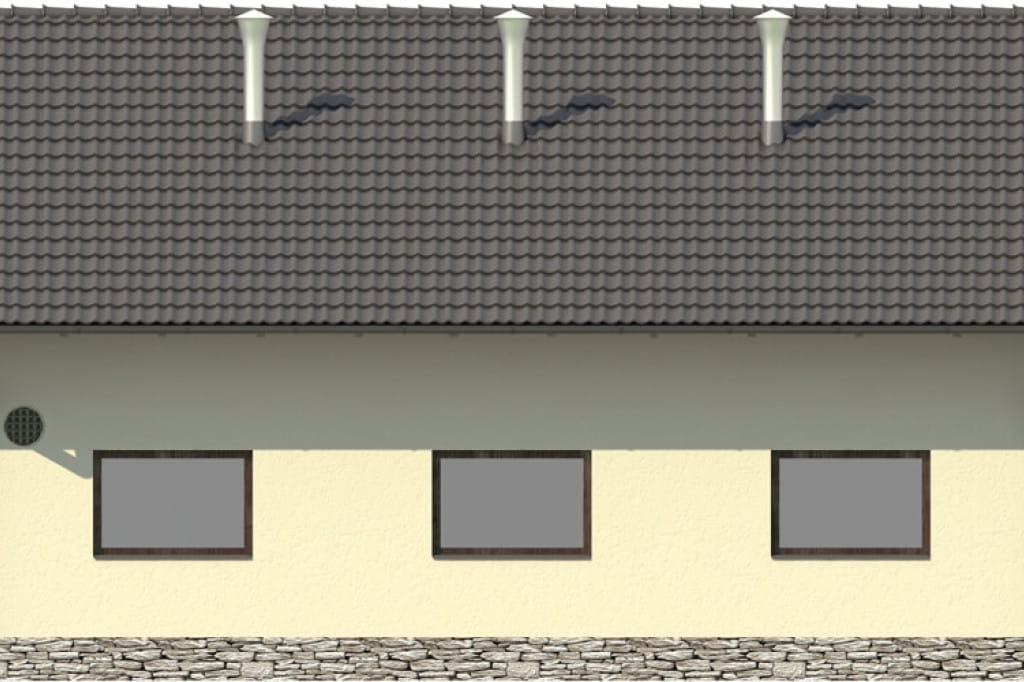

Elewacja ogrodowa

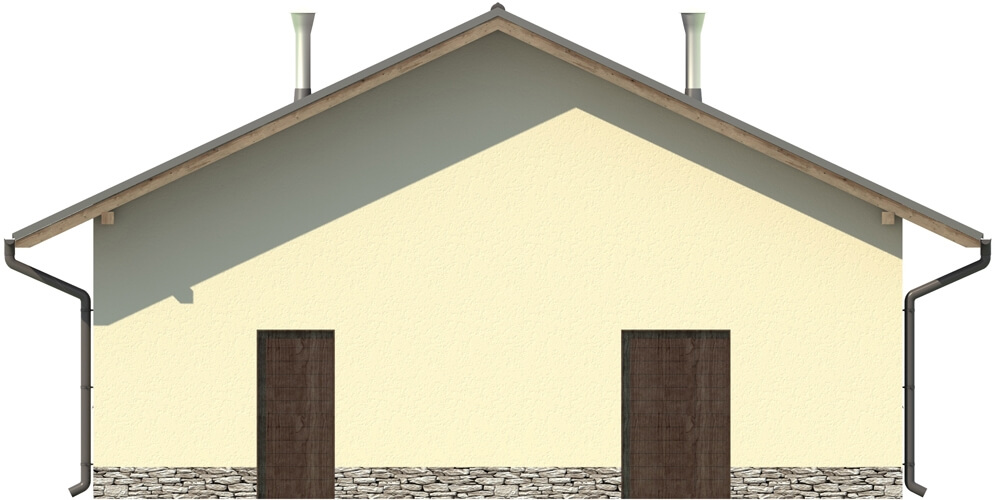

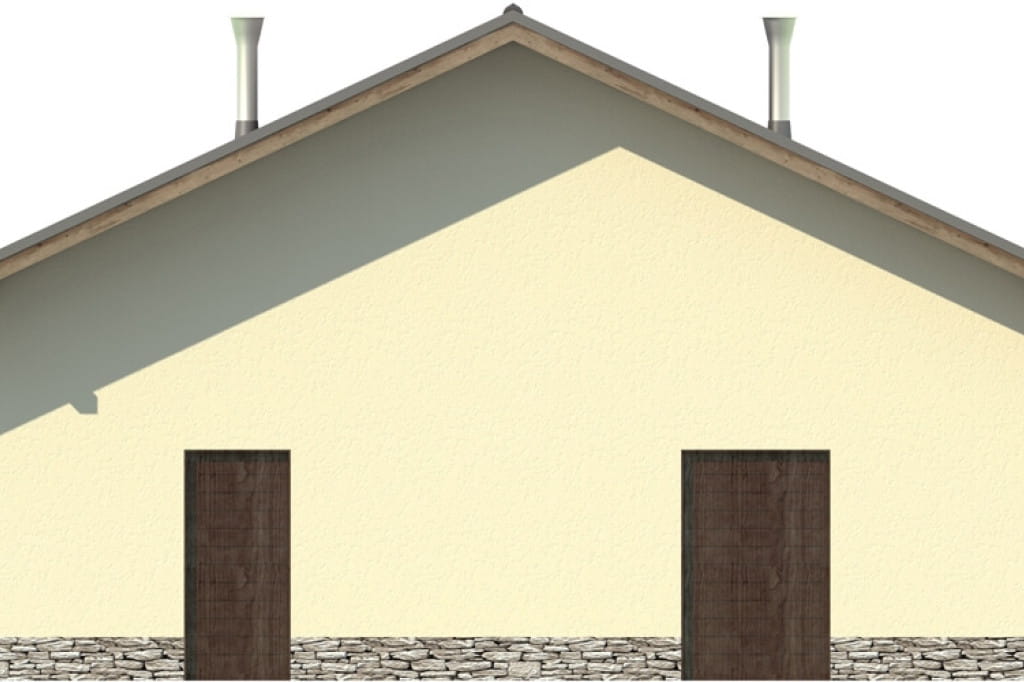

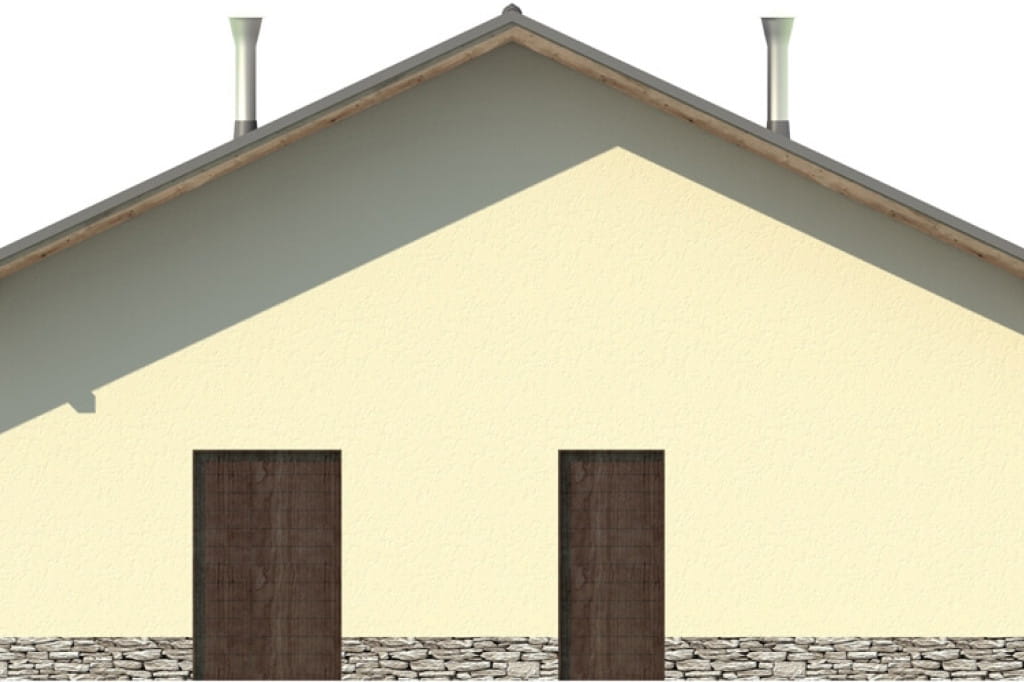

Elewacja boczna

Informacje podstawowe

Projekt budynku pełniącego funkcję chlewni zarodowej ZG-75, parterowy niepodpiwniczony.

Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny. Więźba dachowa prefabrykowana z dźwigarów drewnianych. Kąt nachylenia dachu 25°. Budynek przystosowany do hodowli bezściółkowej. Zamiast kanału gnojowego można zastosować obornik odprowadzany hydraulicznie.
Pokrycia dachu: blacha dachówkowa
Program: 10 boksów krycia macior (po 2 maciory w każdym boksie), 4 boksy odchowu prosiąt (po 10 prosiąt w jednym boksie), 12 boksów dla macior ciężarnych, 4 boksy porodowe

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Marek Lizak,

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

Ogólne kategorie, do których należy ten projekt

Powierzchnia mieszkalna (m²) 0 - 50
Powierzchnia użytkowa (m²) 70 - 100
Powierzchnia zabudowy (m²) 100 - 120
Kąt nachylenia dachu (°) 20 - 25
Szerokość działki/krótszy bok (m) 18 - 20
Wysokość budynku (m) 6 - 7

Podstawowe parametry projektu

Powierzchnia mieszkalna (m²) 0.00
Powierzchnia użytkowa (m²) 91.80
Powierzchnia zabudowy (m²) 107.50
Szerokość budynku/krótszy bok (m) 10.37
Długość budynku/dłuższy bok (m) 10.37
Wysokość budynku (m) 6.33
Szerokość działki/krótszy bok (m) 18.40
Kąt nachylenia dachu (°) 25°
Rodzaj dachu dwuspadowy
Piwnica bez podpiwniczenia
Garaż bez garażu
Poddasze brak poddasza

Uzupełniające parametry projektu

Rodzaj technologii* tradycyjna
Układ dachu kalenicowy
Kubatura (m³) 556.50
Liczba kondygnacji 1
Liczba pomieszczeń 4

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
