Projekt

Budynek biurowy

Kod: LK-48
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

za pomocą formularza kliknij >>

LK-48 To doskonały projekt pod mały biurowiec. Prosta konstrukcja i nowoczesna architektura sprawia, że budynek jest łatwy i niedrogi w realizacji. Na drugim piętrze zaprojektowaliśmy dużą wolną przestrzeń biurową, która daje spore możliwości adaptacji. Architektura projektu nawiązuje do nowoczesnych rozwiązań, które stosuje się obecnie w tego typu budownictwie. W projekcie zastosowaliśmy nowoczesne rozwiązania proekologiczne. Na dachu przewidziane są ogniwa fotowoltaniczne, które mają zasilać oświetlenie w budynku.

zobacz realizacje naszych projektów

Rzut parteru



Projekt LK-48 - rzut

Parter: 163,48 m2

1. Korytarz 26,91 m2

2. Schody 11,11 m2

3. WC damski oraz dla osób niepełnosprawnych + przedsionek 6,30 m2

4. WC męski + przedsionek 4,94 m2

5. Kotłownia 8,52 m2

6. Magazyn 5,89 m2

7. Biuro 32,20 m2

8. Biuro 32,54 m2

9. Biuro 16,23 m2

10. Pokój śniadań 15,00 m2

11. Pomieszczenie na akumulatory 3,84 m2

Na parterze zaprojektowaliśmy zaplecze socjalne z pokojem śniadań, trzy pomieszczenia biurowe (w tym jedno z dostępem do magazynu), WC dostosowane do potrzeb osób niepełnosprawnych, kotłownię oraz pomieszczenie do przechowywania akumulatorów (mogą zasilać serwery).

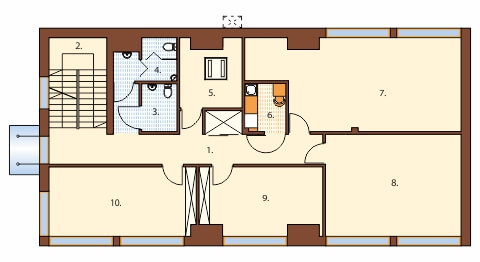

Rzut I piętra



Projekt LK-48 - rzut

I piętro: 162,95 m2

1. Korytarz 24,04 m2

2. Schody 11,17 m2

3. WC damski oraz dla osób niepełnosprawnych 3,56 m2

4. WC męski + przedsionek 4,94 m2

5. Serwerownia 8,52 m2

6. Aneks kuchenny 4,20 m2

7. Sala konferencyjna 38,05 m2

8. Biuro 29,75 m2

9. Księgowość 16,92 m2

10. Biuro działu handlowego 21,80 m2

Pierwsze piętro doskonale nadaje się do organizacji konferencji, zaprojektowaliśmy tu pokój specjalnie przystosowany do tego celu. Jest tu także serwerownia, pomieszczenia dla księgowości, działu handlowego, jadalnia i duże biuro. Pracownicy mogą skorzystać także z małego aneksu kuchennego. Obok schodów umiejscowiliśmy WC.

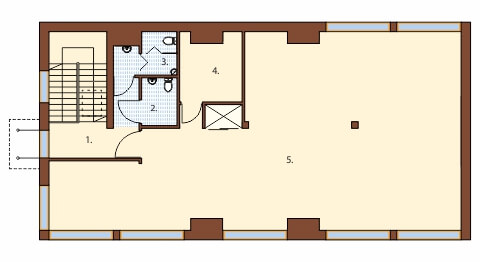

Rzut II piętra



Projekt LK-48 - rzut

II piętro: 156,10 m2

1. Korytarz 9,24 m2

2. WC damski oraz dla osób niepełnosprawnych 3,56 m2

3. WC męski + przedsionek 4,94 m2

4. Magazyn 8,52 m2

5. Przestrzeń biurowa 129,84 m2

Na drugim piętrze zaprojektowaliśmy dużą otwartą przestrzeń biurową, którą można łatwo dostosować podczas adaptacji do potrzeb inwestora. Jest tu także mały magazyn oraz oraz WC.

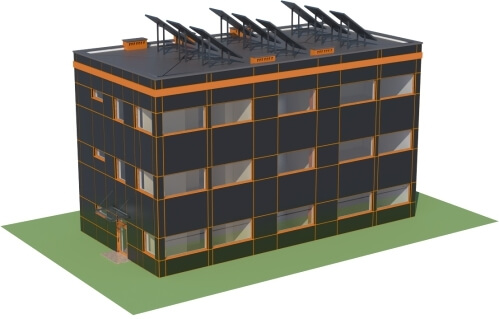

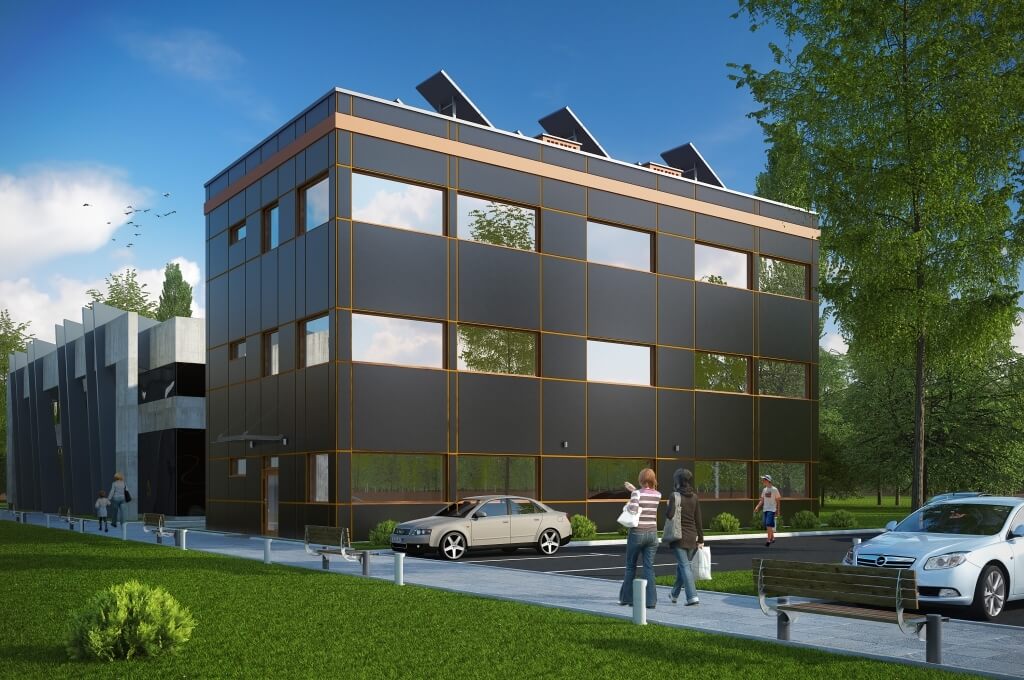

Model



Projekt LK-48 - model

Bryła LK-48 to proste założenie na planie prostokąta. Minimalistyczna architektura nawiązuje do obowiązujących trendów i sprawia, że projekt łatwo wpisze się w zabudowę współczesnych miast. Projekt ten ma przeszkloną elewację frontową i boczną, dzięki czemu do pomieszczeń biurowych wpada dużo światła. Projekt nie wymaga dużo miejsca nadziałce. Jego powierzchnia zabudowy to 203.60 m² a minimalna wymagana szerokość parceli to 18.20 m.

Elewacje



Projekt LK-48 - elewacja

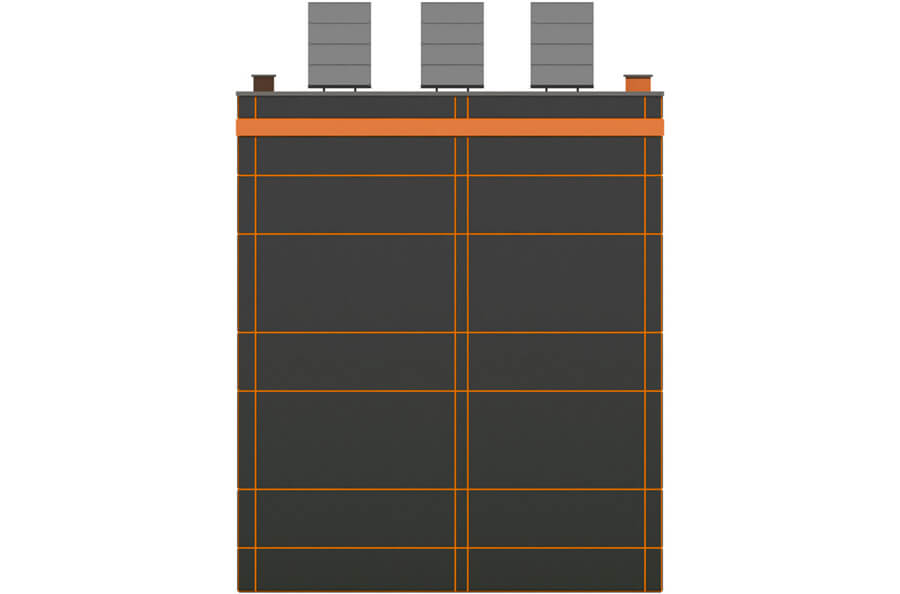

elewacja ogrodowa
Projekt LK-48 - elewacja

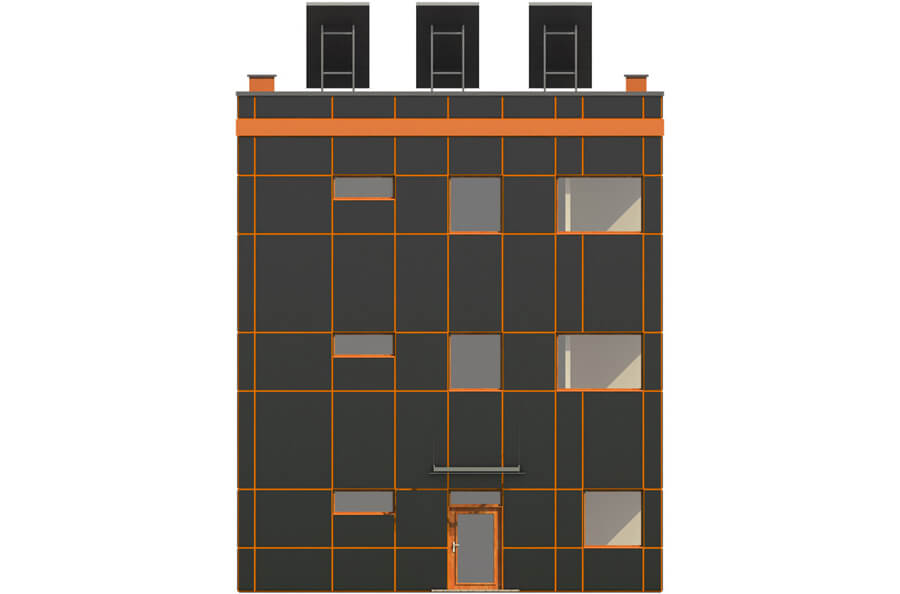

elewacja frontowa
Projekt LK-48 - elewacja

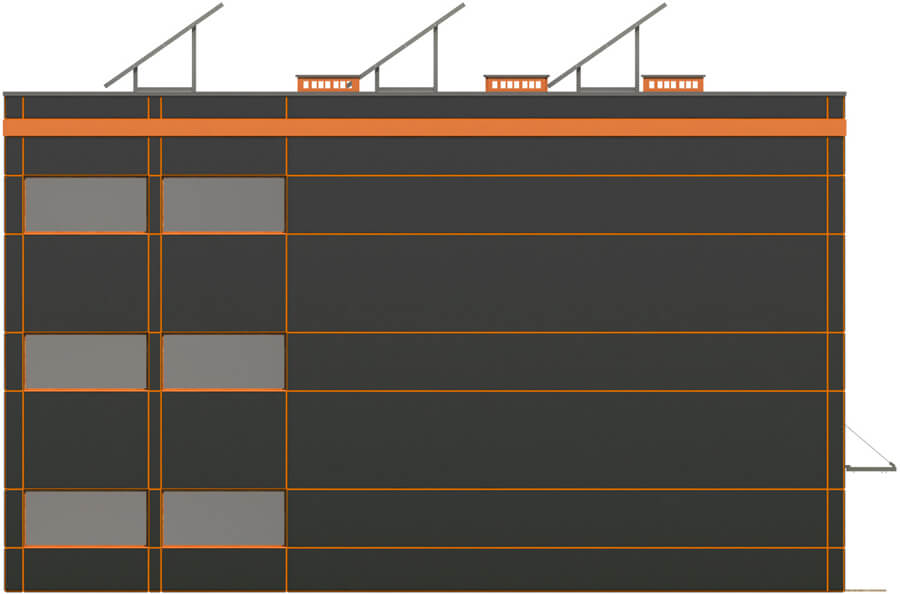

elewacja boczna
Projekt LK-48 - elewacja
elewacja boczna

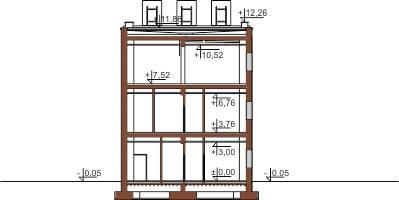

Przekrój



Projekt LK-48 - przekrój

Projekt piętrowego, łatwego w adaptacji budynku biurowego wyposażonego w instalacje fotowoltaniczne.

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku biurowego LK-48, II piętrowy, bez podpiwniczenia. Technologia tradycyjna: ściany zewnętrzne - pustak ceramamiczny POROTHERM 38 cm, płyty PIR 6 cm, tynk zewnętrzny. Stropy: kanałowe płytowe prefabrykowane. Kąt nachylenia stropodachu: 4%.
Ogrzewanie: kotłownia gazowa zlokalizowana na parterze.
Oświetlenie w budynku zasilane z ogniw fotowoltanicznych umieszczonych na dachu.
Program:
7 pomieszczeń biurowych w tym przestrzeń biurowa na II piętrze do zagospodarowania,  2 pokoje śniadań dla pracowników, zaplecze sanitarne, 2 magazyny, serwerownia, pomieszczenie na akumulatory, kotłownia gazowa.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne)
- opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- przedmiar robót budowlanych (pełne zestawienie materiałów budowlanych)

- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 203.61 m²
Powierzchnia użytkowa: 482.53 m²
Kubatura: 2402.60 m³
Szerokość działki: 18.14 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 3
Liczba pomieszczeń: 26
Kąt nachylenia dachu: 4.00%
Pokój na parterze: Nie
Wysokość budynku: 11.91 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 35,89 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: komercyjne, projekt biura, projekt budynku handlowo-usługowego, projekt budynku usługowego, biurowce, projekty budynków biurowych
Technologia: tradycyjna
Styl: modernistyczny

Architekt: Mateusz Budziakowski, Łukasz Szczepaniak
CENA 3 EGZ. PROJEKTU 3 200 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
