Projekt

Restauracja, Dom weselny

Kod: K-47
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06
PN - PT po 16: 602 62 95 77
SB - ND od 8 do 22: 602 62 95 77

K-47 to bardzo atrakcyjny wizualnie projekt gastronomiczny, który z powodzeniem można wykorzystać jako dom weselny. Projekt wyróżnia obecność częściowego podpiwniczenia i poddasza użytkowego. Na parterze zaprojektowaliśmy aż dwie sale; dużą bankietową dla około 100 osób oraz mniejszą konsumpcyjną dla ~30 osób co umożliwia organizowanie imprez o różnorodnym charakterze, od kameralnych kolacji aż po huczne wesela. K-47 dzięki obecności pokoi na poddaszu można realizować też jako pensjonat.

otrzymaj zwrot kosztów tego projektu kliknij, aby poznac szczegóły

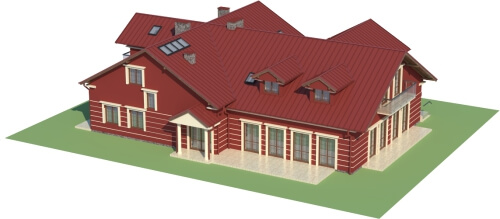

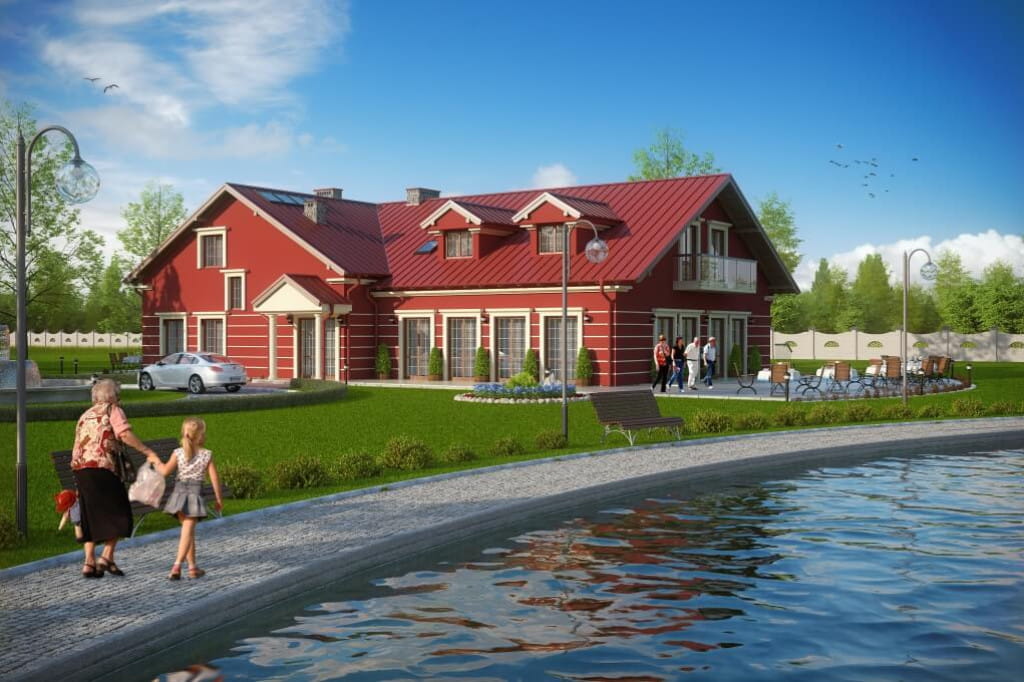

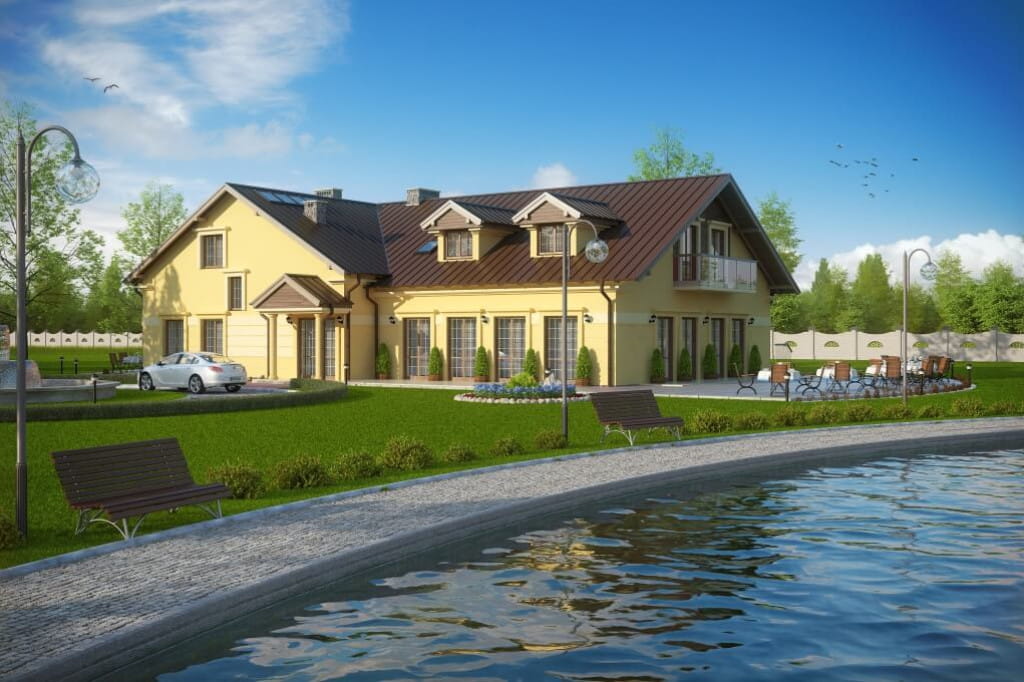

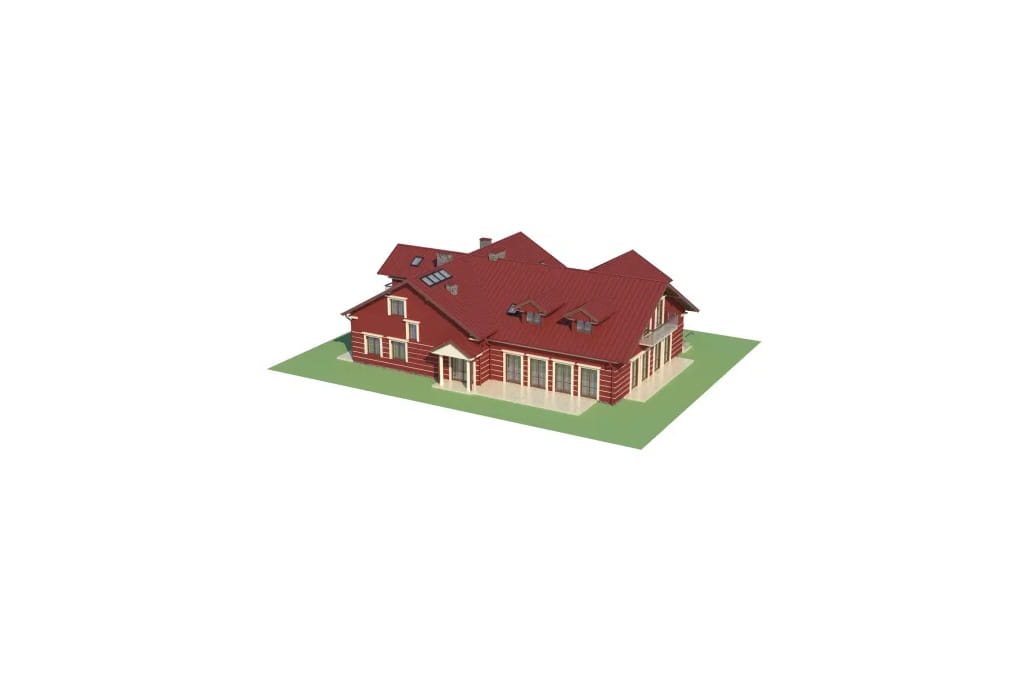

Model



Projekt K-47 - model

Bryła budynku jest stosunkowo rozbudowana. Połacie dachu nachodzą na siebie pod kątem prostym tworząc ciekawy wizualnie układ. Wzbogacają go lukarny doświetlające poddasze, oraz okna połaciowe. W elewacji frontowej pięknie prezentują się przeszklenia sali bankietowej, oraz mały daszek oparty na kolumienkach, który osłania główne wejście do budynku. W obu elewacjach bocznych zaprojektowaliśmy balkony, które są doskonałym miejscem dla gości, by ci zaczerpnęli łyk świeżego powietrza. Projekt do realizacji potrzebuje działki o szerokości 26.20 m.

Elewacje



Projekt K-47 - elewacja

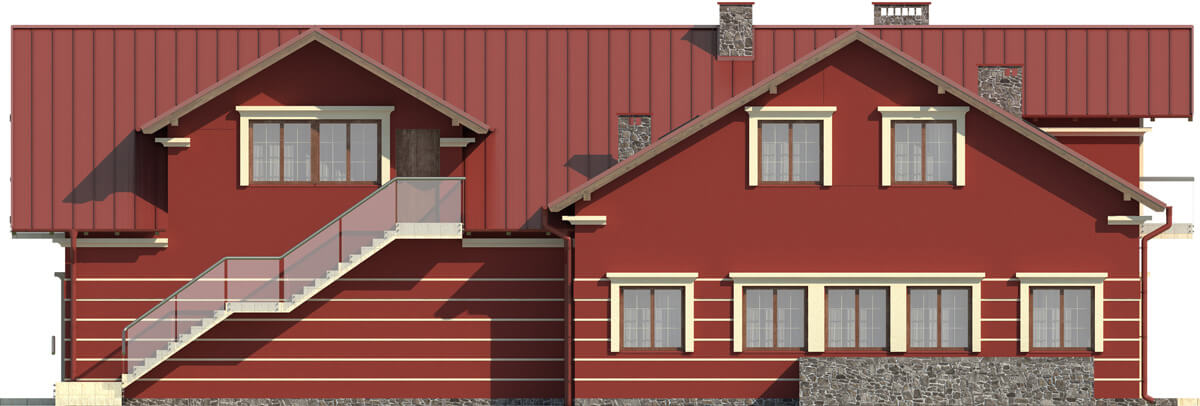

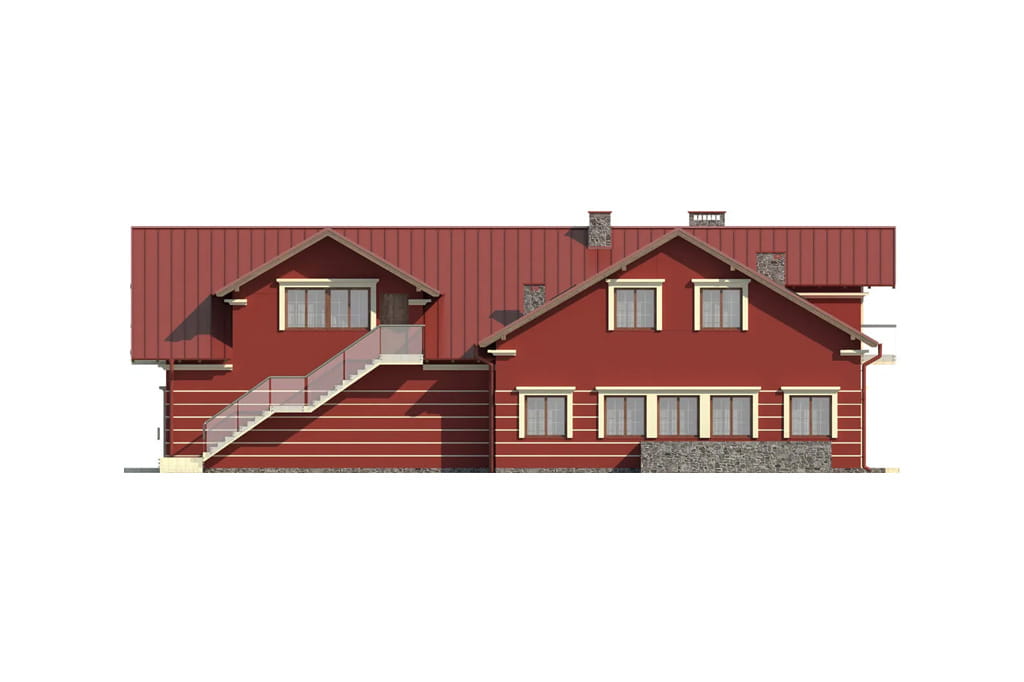

elewacja ogrodowa
Projekt K-47 - elewacja

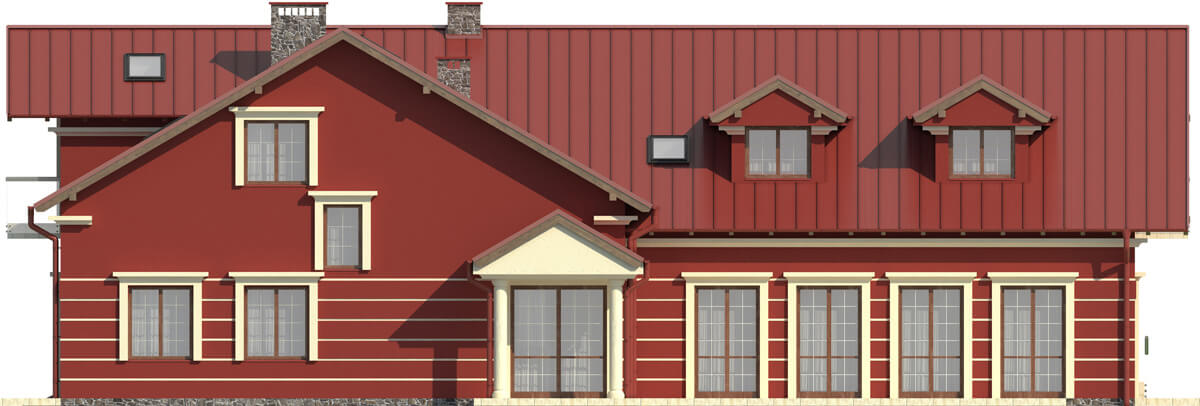

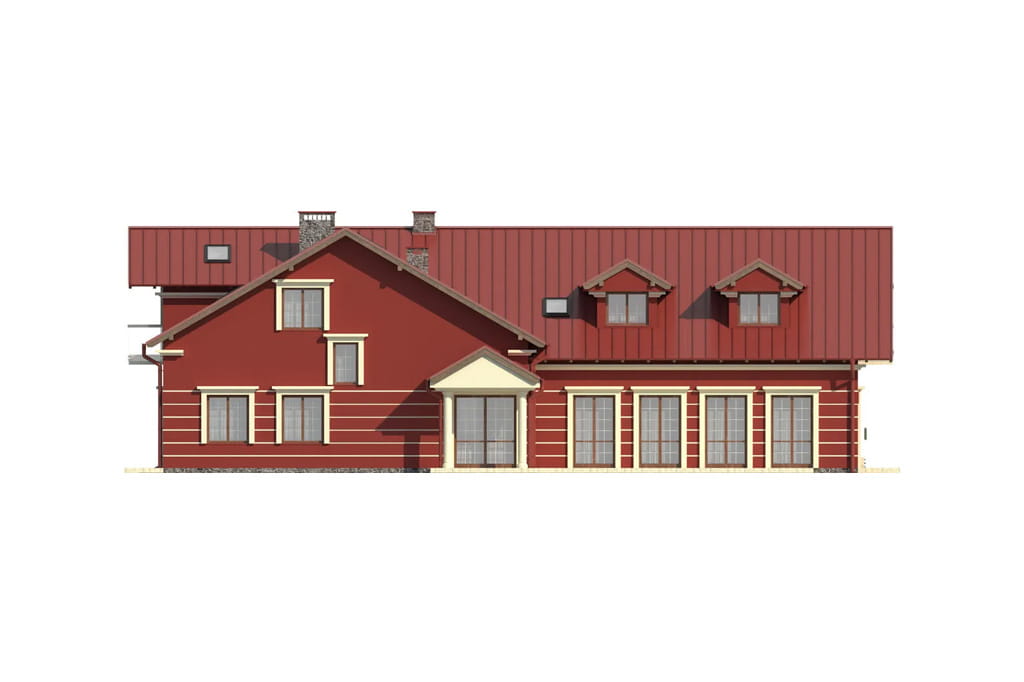

elewacja frontowa
Projekt K-47 - elewacja

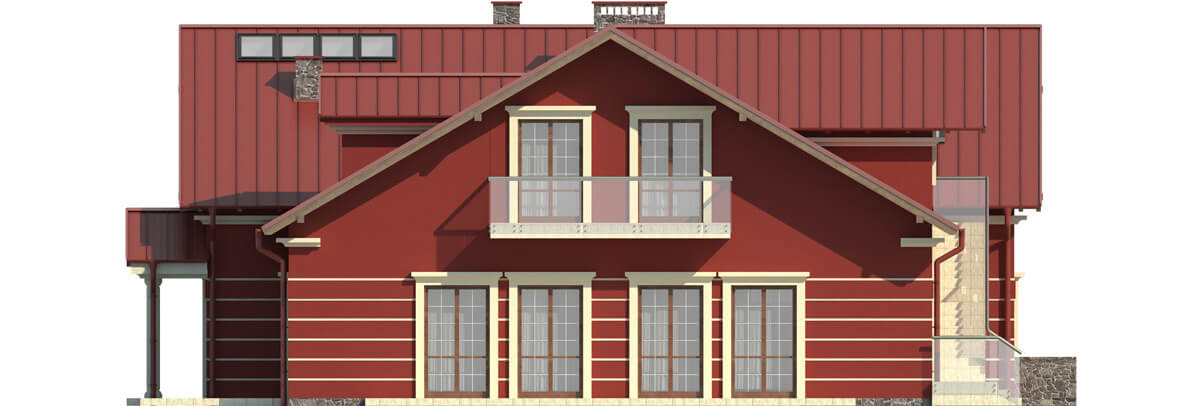

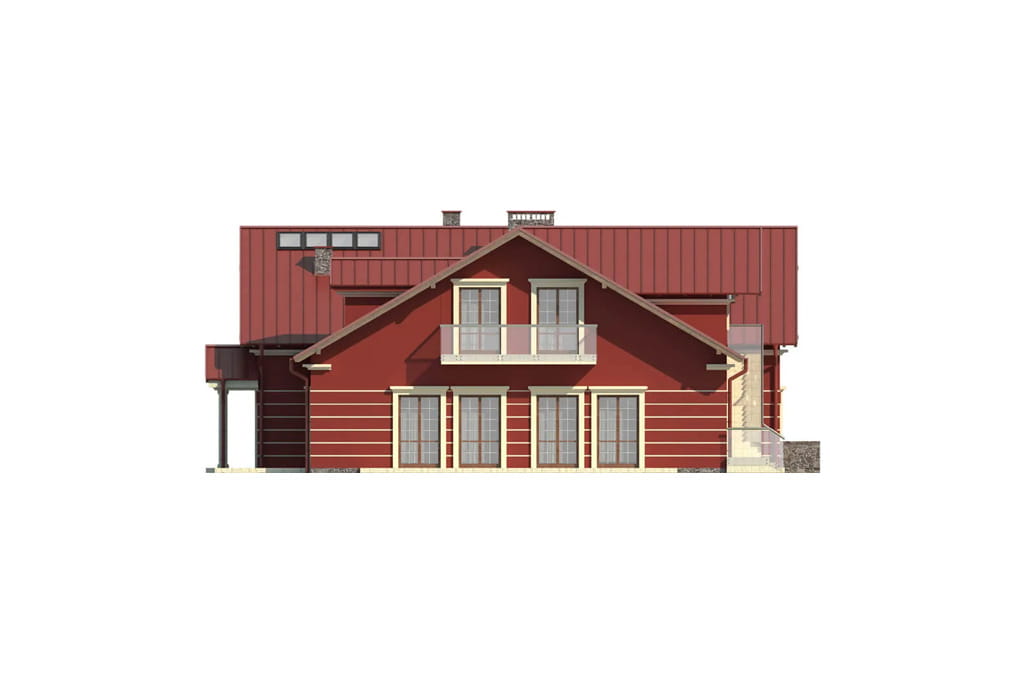

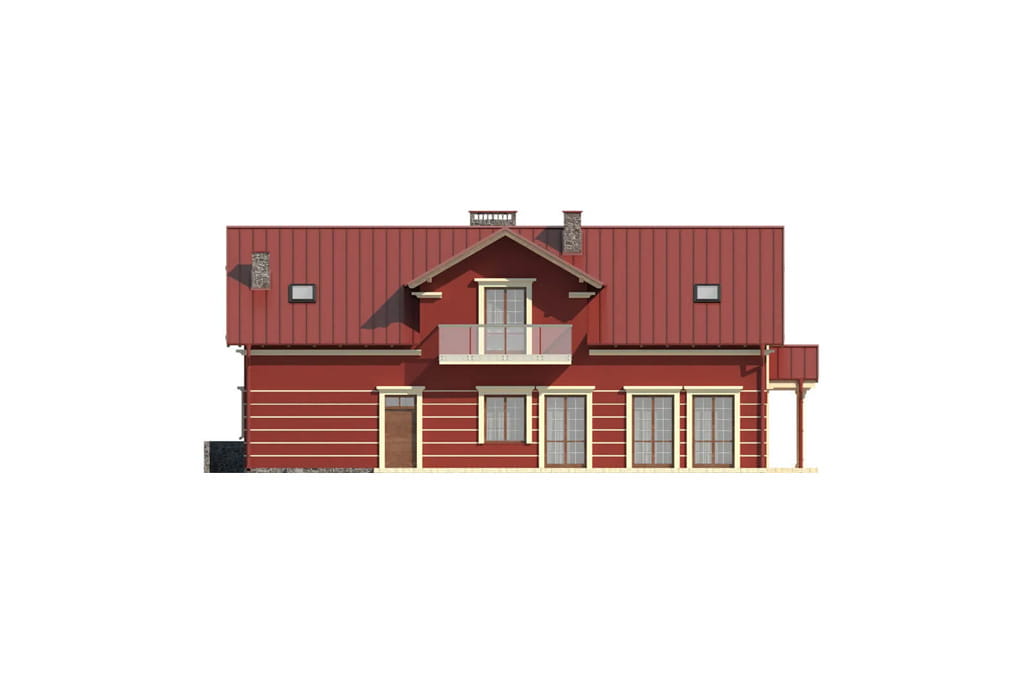

elewacja boczna
Projekt K-47 - elewacja

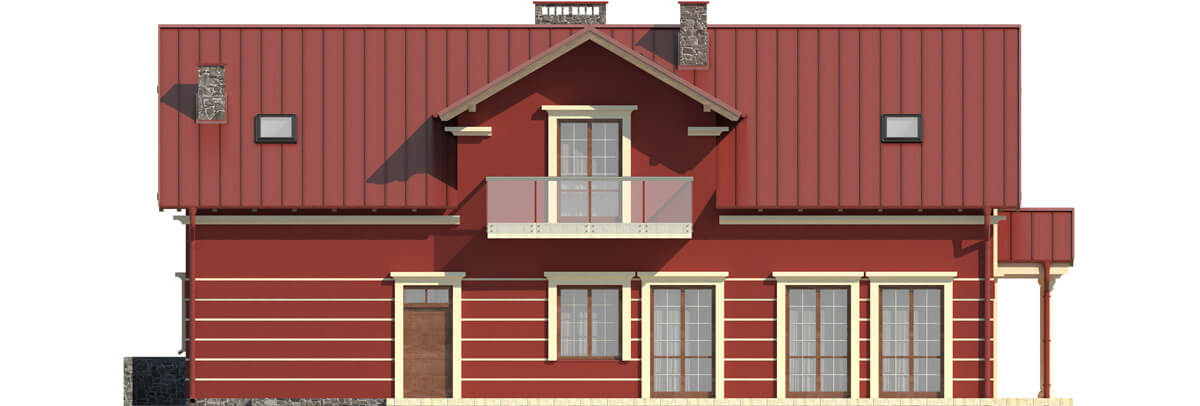

elewacja boczna

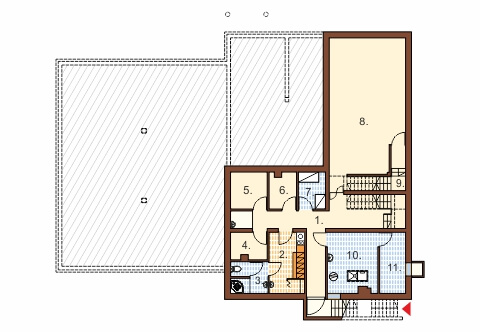

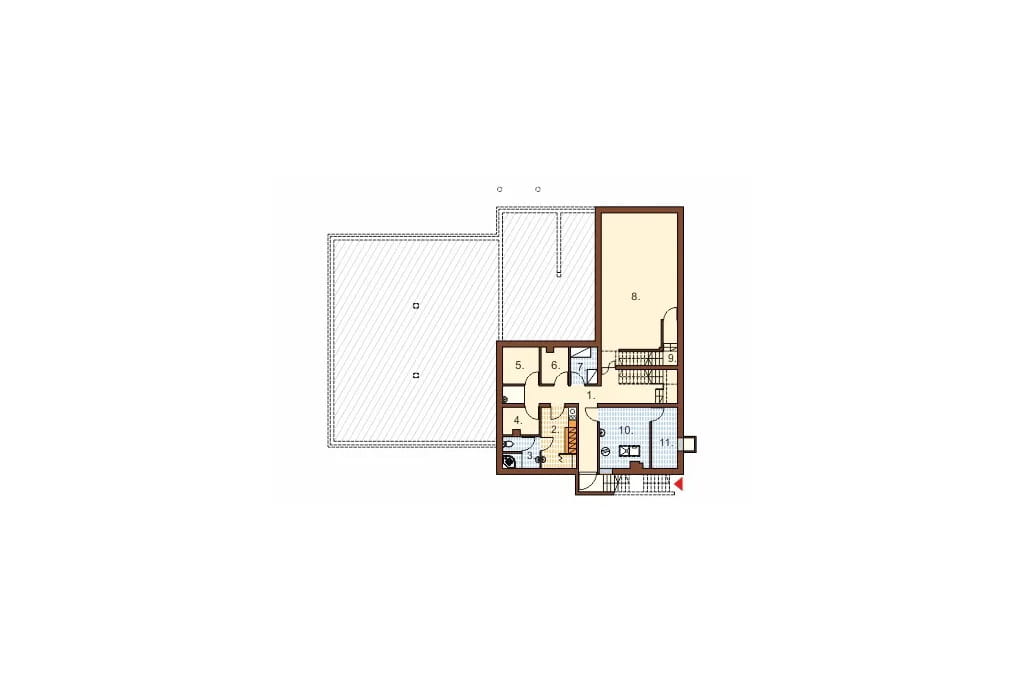

Rzut piwnicy



Projekt K-47 - rzut

Piwnice: 137,8 m

1. Korytarz + schody 25,9 m

2. Pomieszczenie socjalne 10,1 m

3. WC + natrysk 5,4 m

4. Magazyn  4,5 m

5. Magazyn produktów sypkich 6,3 m

6. Magazyn zasobów 4,6 m

7. Pomieszczenie na zamrażarki 4,7 m

8. Magazyn  48,6 m

9. Klatka schodowa 6,1 m

10. Kotłownia 14,2 m

11. Skład opału 7,4 m2

Piwnice w tym projekcie przewidziane są pod pomieszczenia magazynowe i techniczne, dzięki czemu na parterze jest więcej miejsca pod sale konsumpcyjne. Przewidzieliśmy tu także pokój socjalny dla pracowników oraz kotłownię ze składem opału.

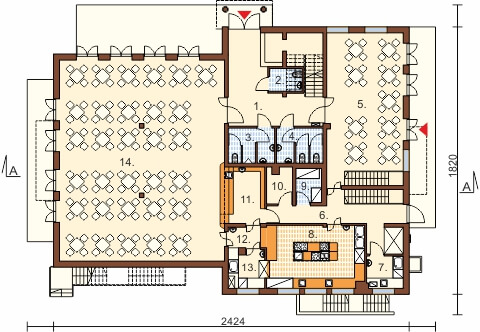

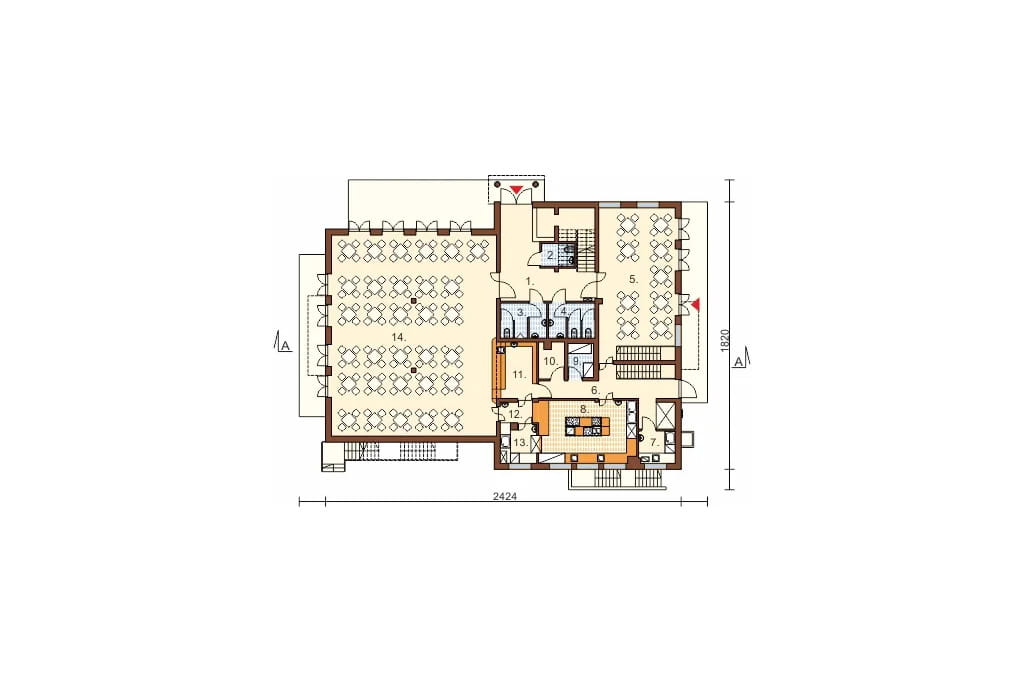

Rzut parteru



Projekt K-47 - rzut

Parter: 336,3 m

1. Hall + szatnia 33,1 m

2. WC dla osób niepełnosprawnych 3,4 m

3. WC męski 7,3 m

4. WC damski 7,3 m

5. Sala konsumpcyjna 50,1 m

6. Korytarz 18,1 m

7. Obróbka warzyw i jaj 5,5 m

8. Kuchnia 28,6 m

9. Chłodnia 4,1 m

10. Magazyn 4,2 m

11. Bar 10,6 m

12. Wydawalnia 3,5 m

13. Zmywalnia 6,4 m

14. Sala bankietowa 153,9 m2

Na parterze zaprojektowaliśmy dużą salę bankietową, nieco mniejszą konsumpcyjną oraz bar. Do przygotowania posiłków przewidziana jest kuchnia z zapleczem. Program uzupełnia węzeł sanitarny, który dostosowany jest także do potrzeb osób niepełnosprawnych.

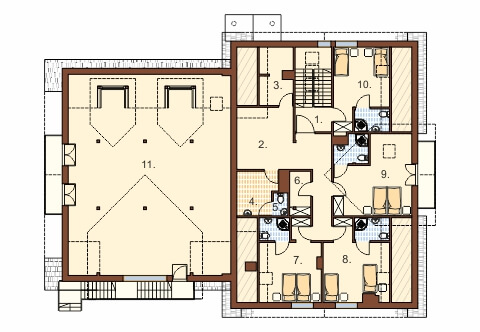

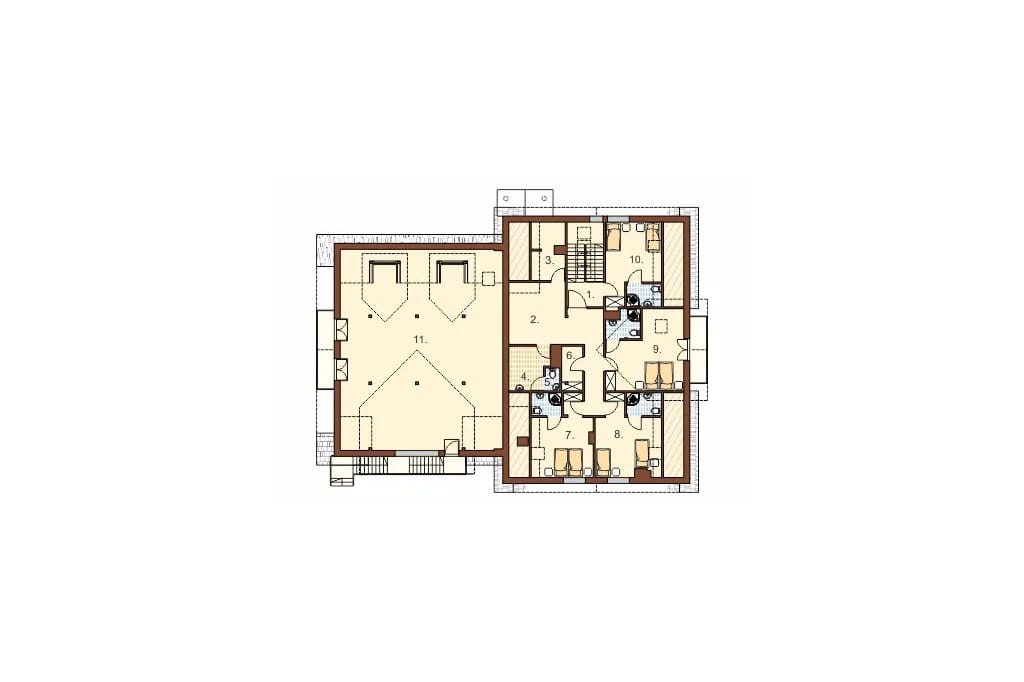

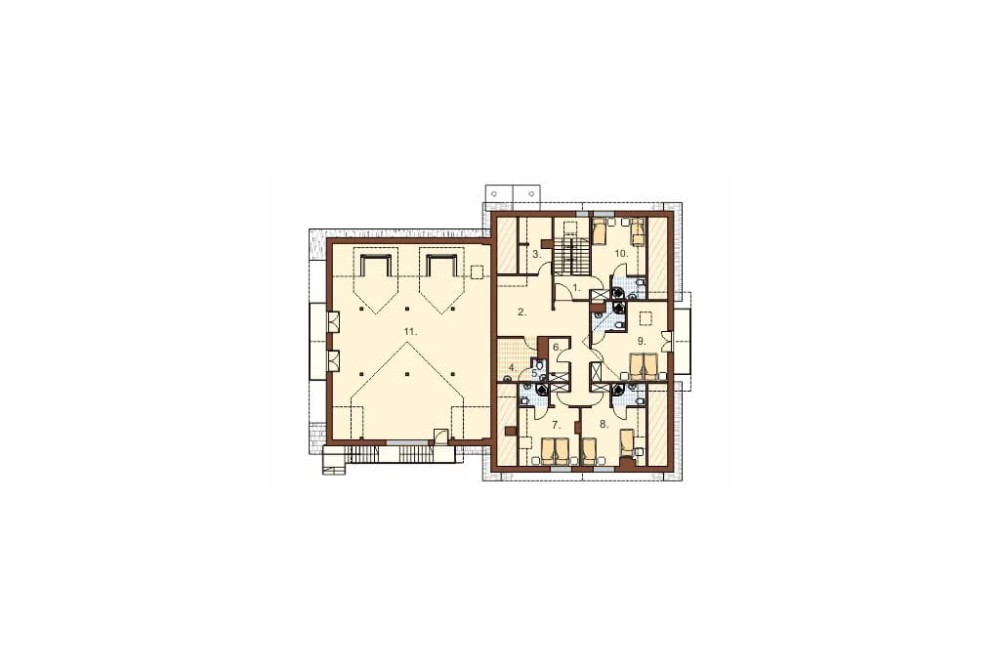

Rzut poddasza



Projekt K-47 - rzut

Poddasze: 269,4 m2/ 315,2 m

1. Klatka schodowa 14,5 m

2. Hall 27,2 m

3. Magazyn bielizby brudnej i czystej 6,5 m

4. Pokój socjalny 7,9 m

5. WC 1,5 m

6. Magazyn 4,4 m

7. Pokój z łazienką 19,9 m

8. Pokój z łazienką 20,6 m

9. Pokój z łazienką 28,6 m

10. Pokój z łazienką 18,6 m

11. Strych 119,7 m2

Na poddaszu przewidzieliśmy głównie cztery pokoje dla gości, a każdy posiada własną łazienkę. Do obsługi pokoi przygotowaliśmy magazyn oraz pomieszczenie socjalne. Dużą część powierzchni poddasza (119,7 m2) zajmuje strych.

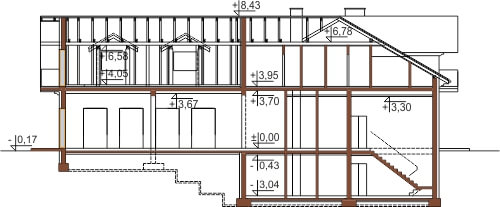

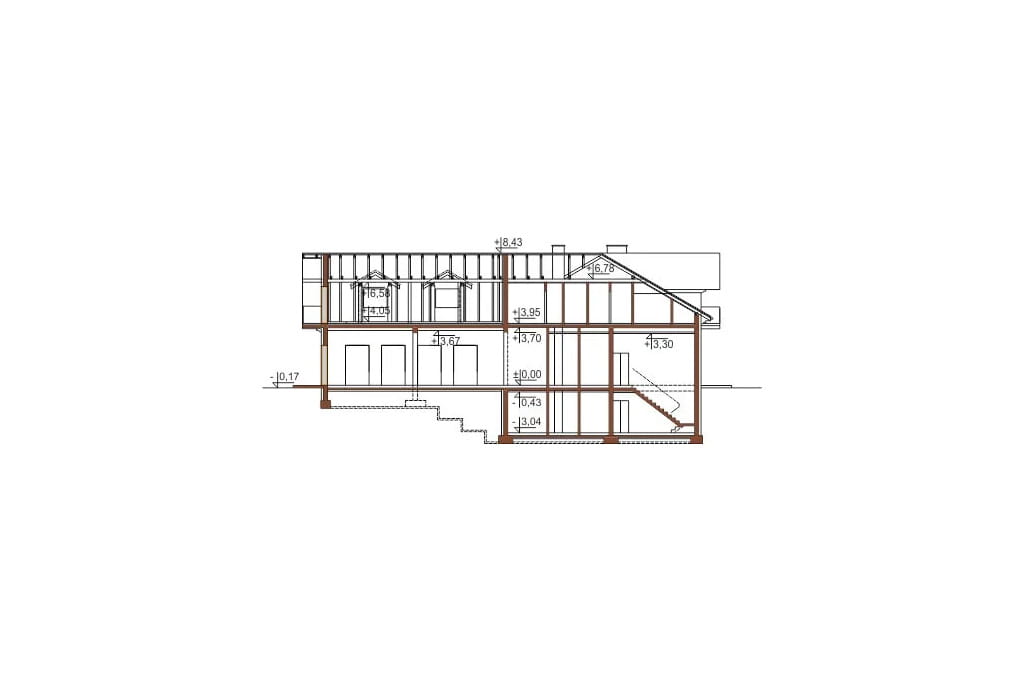

Przekrój



Projekt K-47 - przekrój

K47 Jest ciekawym, pełnym detali projektem architektonicznym budynku gastronomicznego z częściowym podpiwniczeniem i poddaszem użytkowym.

Projekt budynku gastronomicznego z zapleczem noclegowym, mogący pełnić funkcje domu weselnego, restauracji, pensjonatu K-47, parterowy z poddaszem użytkowym, częściowo podpiwniczony.

Strych nad salą do dowolnej aranżacji.
Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczny 25 cm, styropian 15 cm, tynk zewnętrzny. Stropy: żelbetowe. Kąt nachylenia dachu: 30°.
Ogrzewanie: kotłownia na paliwo stałe
Program: sala konsumpcyjno - bankietowa dla około 100 osób, sala konsumpcyjna dla około 30 osób, kuchnia z zapleczem, zaplecze sanitarne, socjalne, magazynowe, biurowe, 4 pokoje noclegowe z łazienkami, kotłownia, skład opału, strych do adaptacji.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna kuchni, wentylacja wywiewna na salach bankietowych, hydranty p.poż,)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne)
- opinie rzeczoznawców: BHP, Sanitarna, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej

- kosztorys inwestorski budowlany wraz z przedmiarem robót
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 398.60 m²
Powierzchnia użytkowa: 743.40 m²
Kubatura: 3308.10 m³
Szerokość działki: 26.20 m
Ilość kondygnacji: 3
Liczba pomieszczeń: 36
Pokój na parterze: Nie
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: częściowo podpiwniczony
Poddasze: poddasze użytkowe
Typ: gastronomiczne, komercyjne, projekt budynku usługowego, projekt zajazdu, projekt domu weselnego, projekt budynku gastronomicznego, restauracja, projekt restauracji
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
