Warsztat samochodowy

Kod: LK-43

6 300,00 zł

Tak niską cenę gwarantujemy do 20 listopada 2025

	W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >>
	Parametry projektu zobacz >>
	Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia
	Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >>
	Odbicie lustrzane projektu zobacz >>
	Koszty budowy zobacz >>
	Forum dotyczące tego projektu zobacz >>

Przejdź do opisu projektu i spaceru 3D

	Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >>
	Adaptacja i pozwolenie na budowę zobacz >>
	Jeśli masz pytanie napisz >>

Napisz jeśli masz pytanie

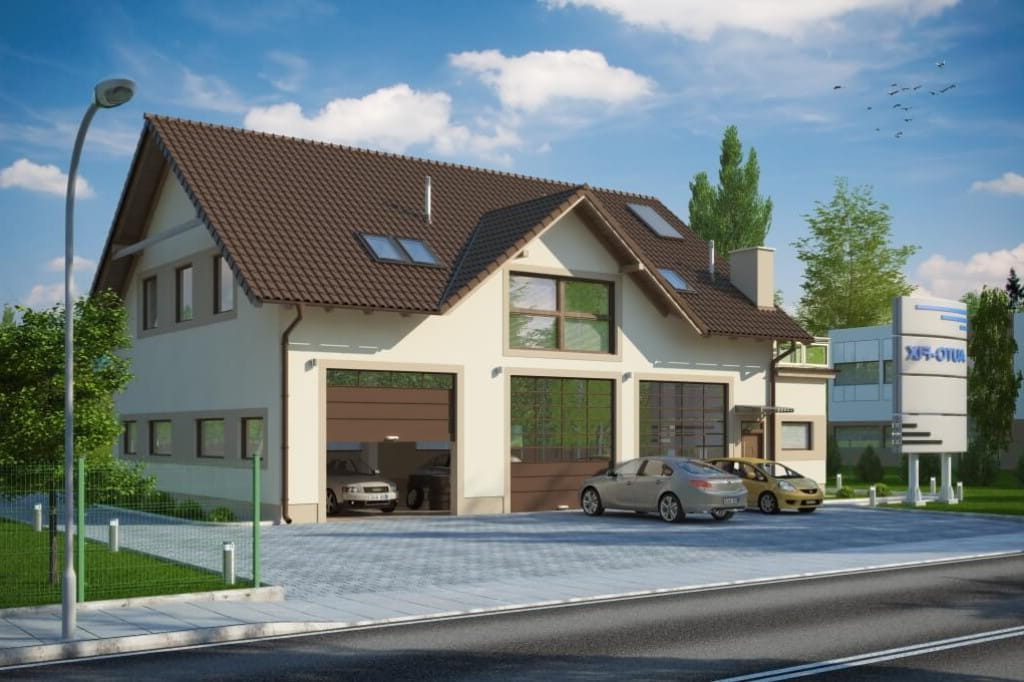

Prezentacja projektu

Opis projektu

Powierzchnia użytkowa: 345,10 m². Budynek parterowy poddaszem użytkowym, częściowo podpiwniczony. Obiekt przystosowany do napraw samochodów do 3,5 tony. Hala napraw o wysokości 370 cm wyposażona jest w kanał rewizyjny o długości 6m i szerokości 80 cm.

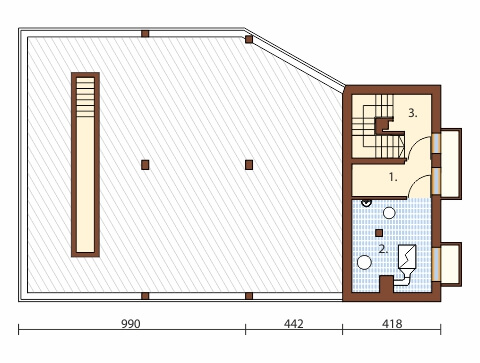

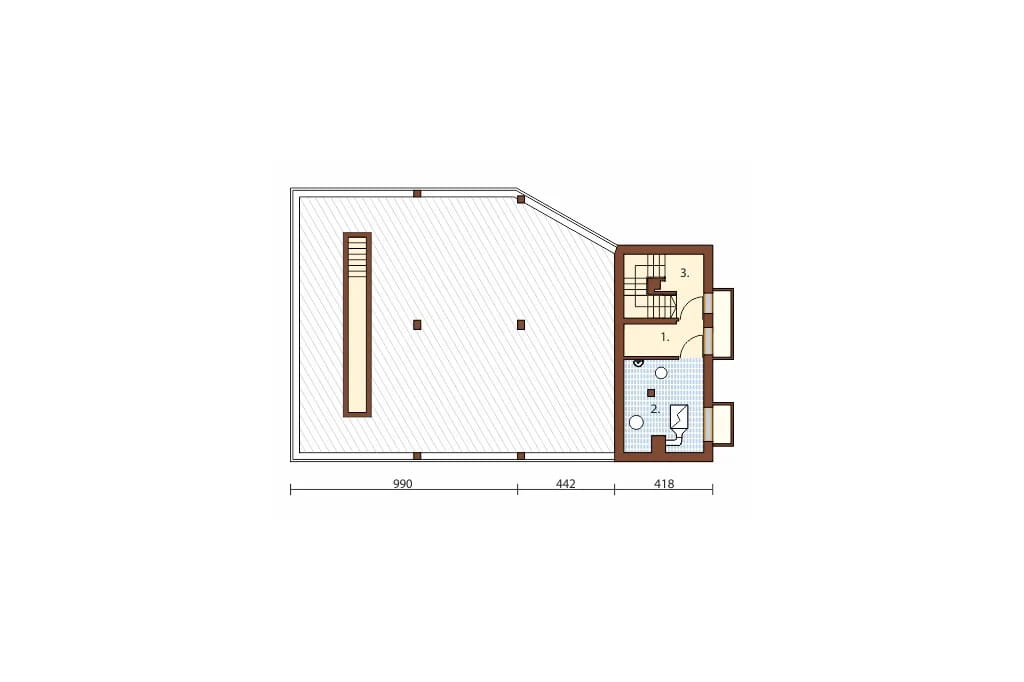

Rzut piwnicy

Powiększ rzut

Piwnica: 28,6 m²
1. Skład opału 5,0 m²
2. Kotłownia 13,8 m²
3. Komunikacja + 1/2 schody 9,8 m²

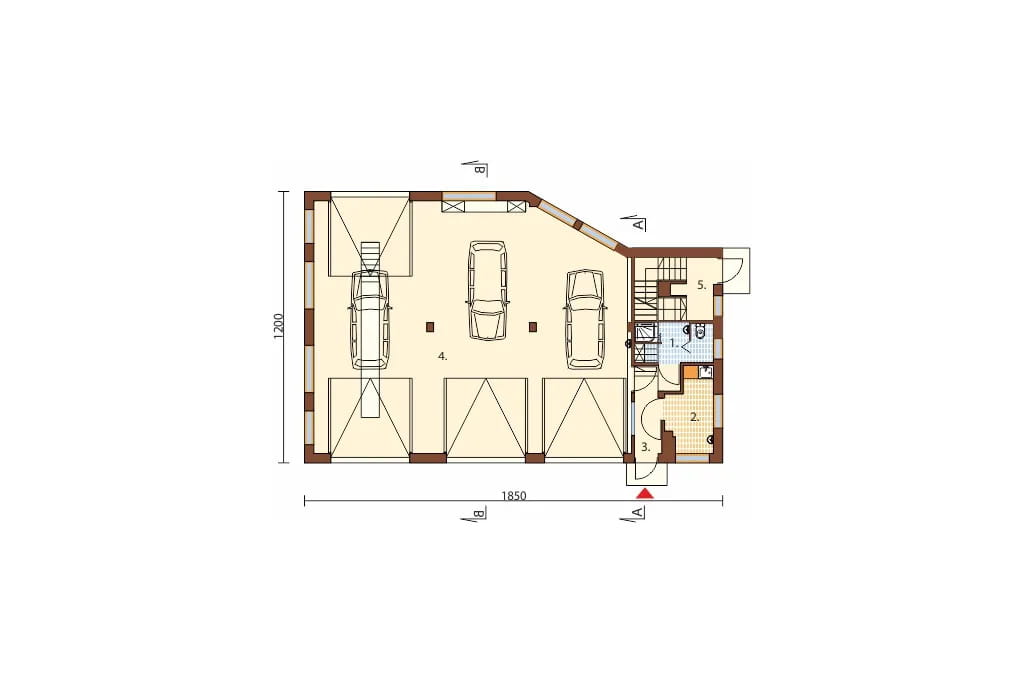

Rzut parteru

Powiększ rzut

Parter: 176,9 m²
1. Pomieszczenie socjalne 6,2 m²
2. Pokój śniadań 7,0 m²
3. Korytarz 5,7 m²
4. Hala napraw 151,1 m²
5. Komunikacja + 1/2 schody 7,0 m²

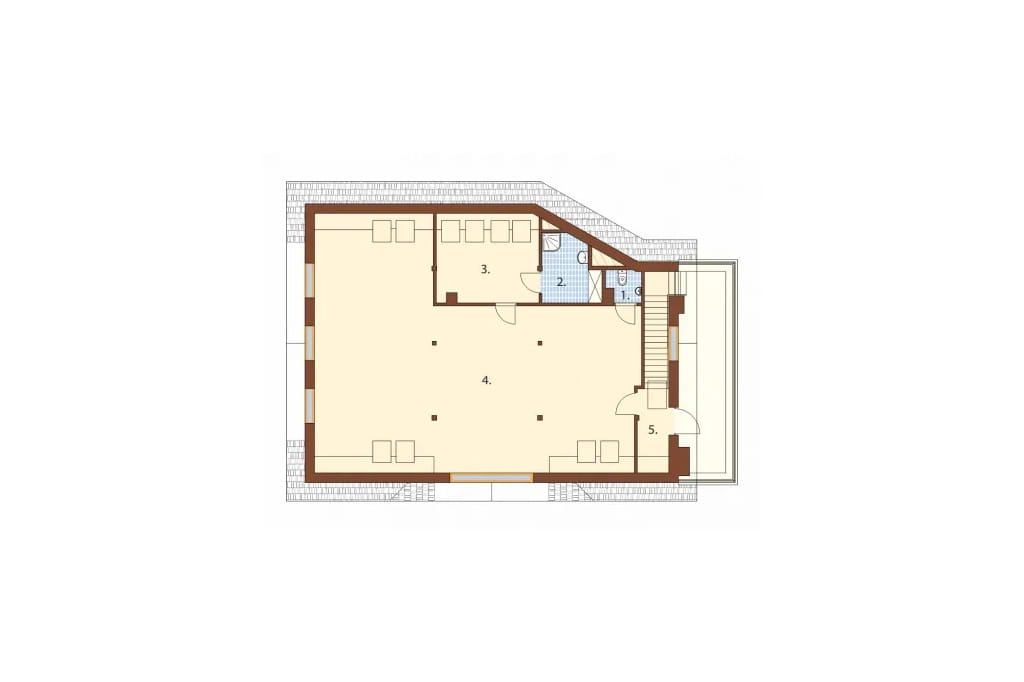

Rzut poddasza

Powiększ rzut

Poddasze: 139,6 m²
1. Wc 2,0 m²
2. Łazienka 6,8 m²
3. Biuro 13,6 m²
4. Pomieszczenie do adaptacji 110,3 m²
5. Schody 6,9 m²

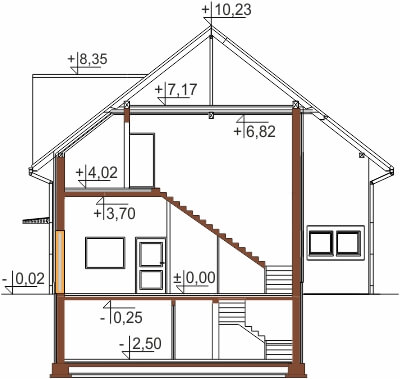

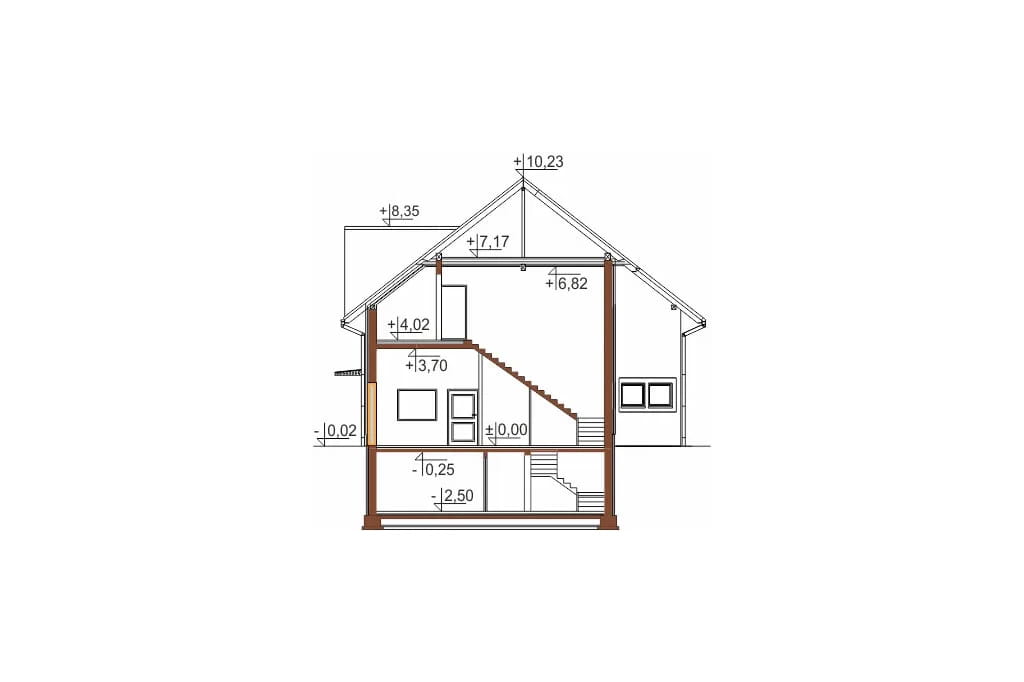

Przekrój

A-A

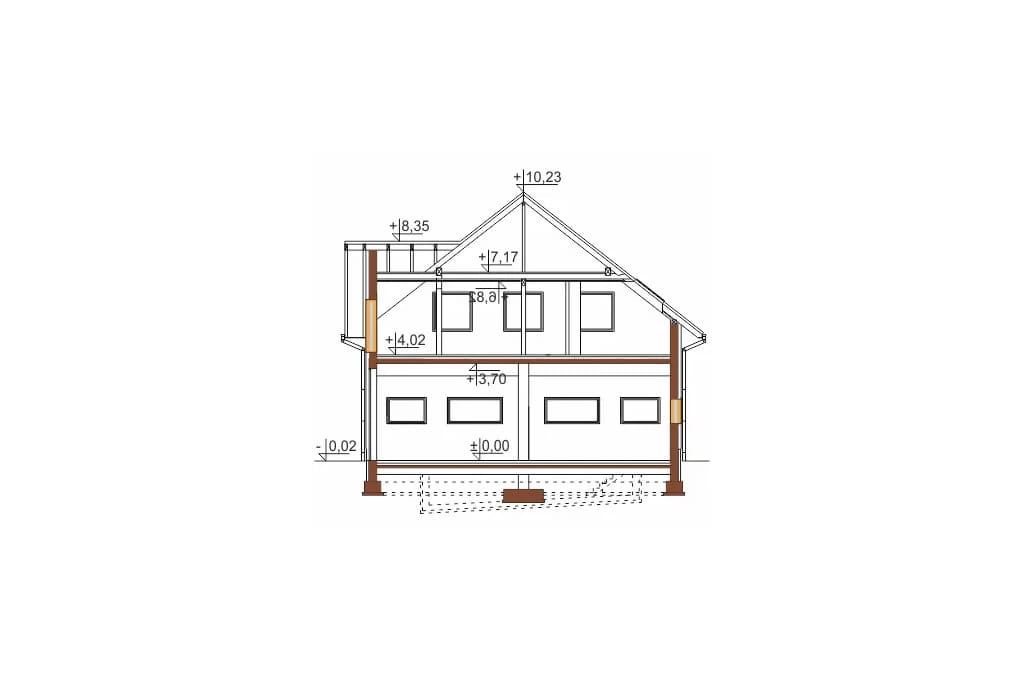

B-B

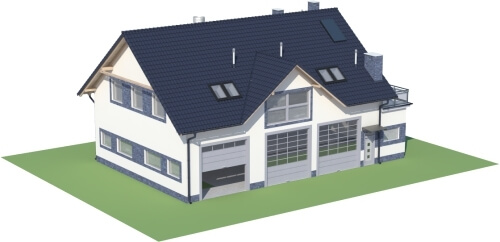

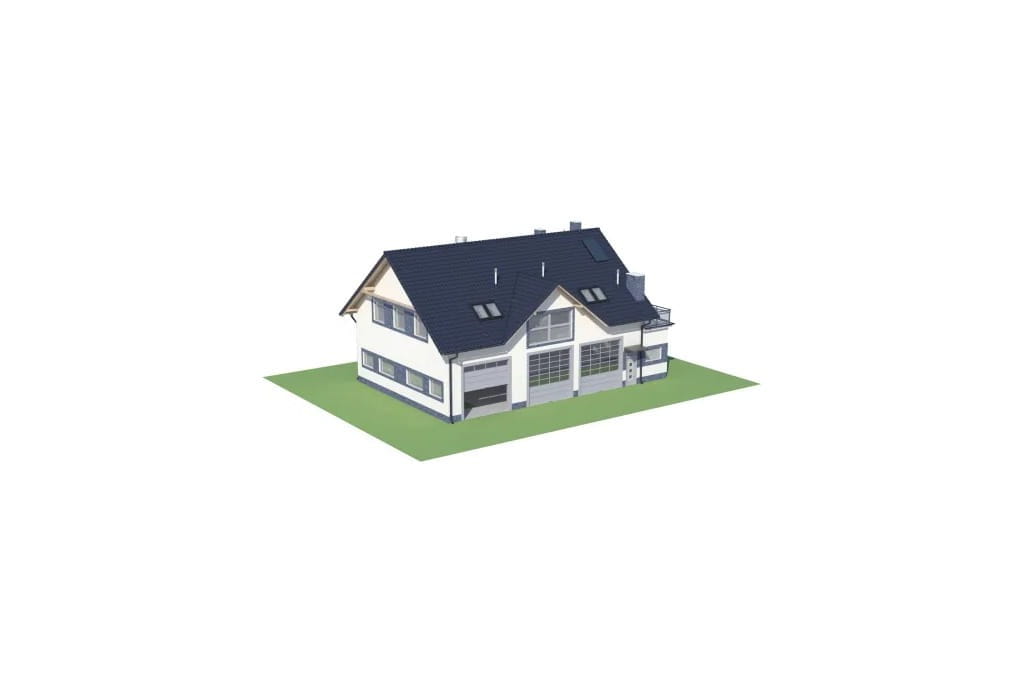

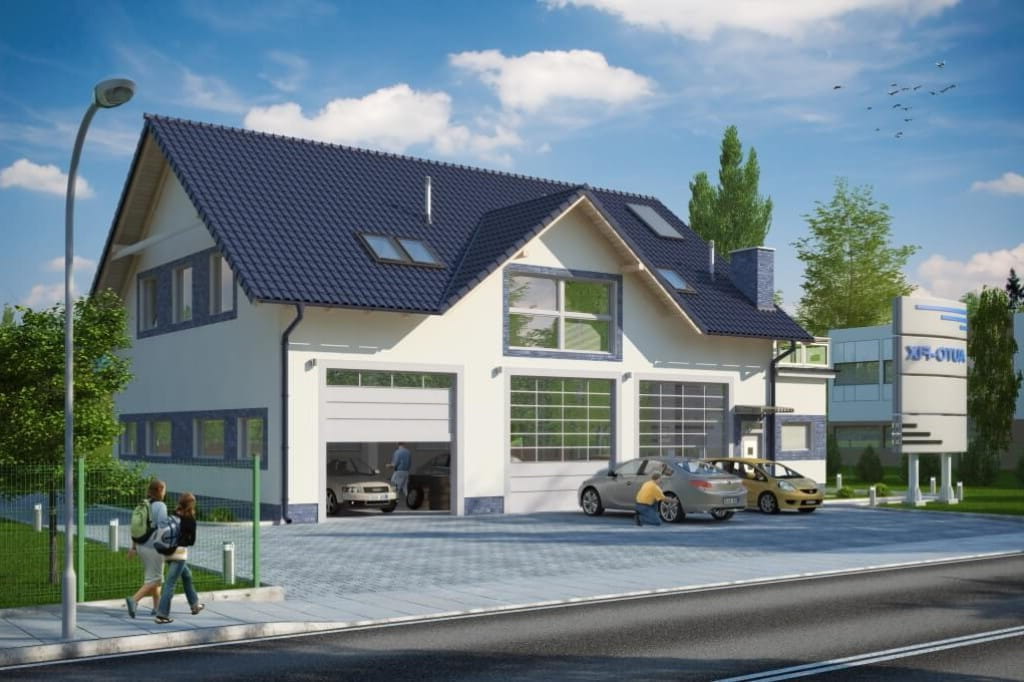

Model

Elewacje

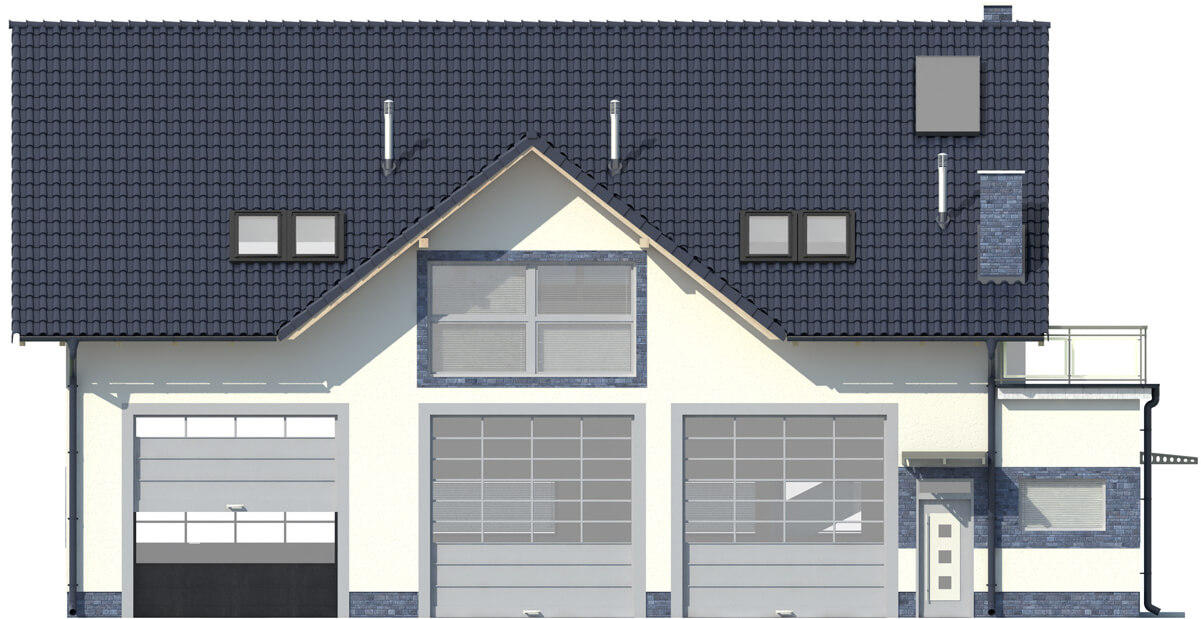

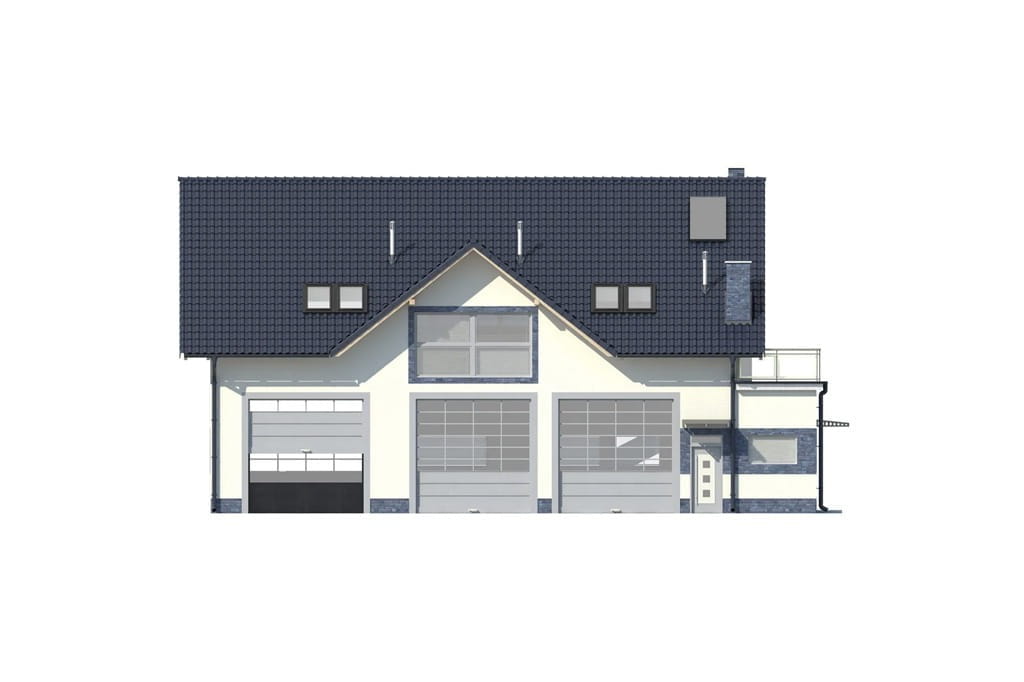

Elewacja frontowa

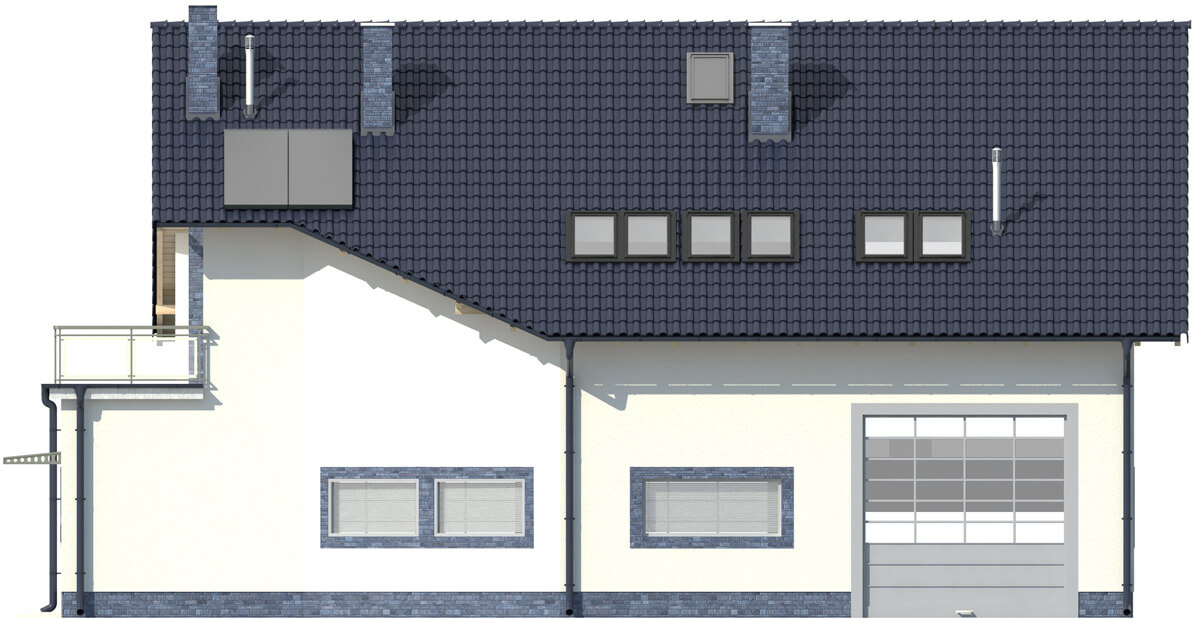

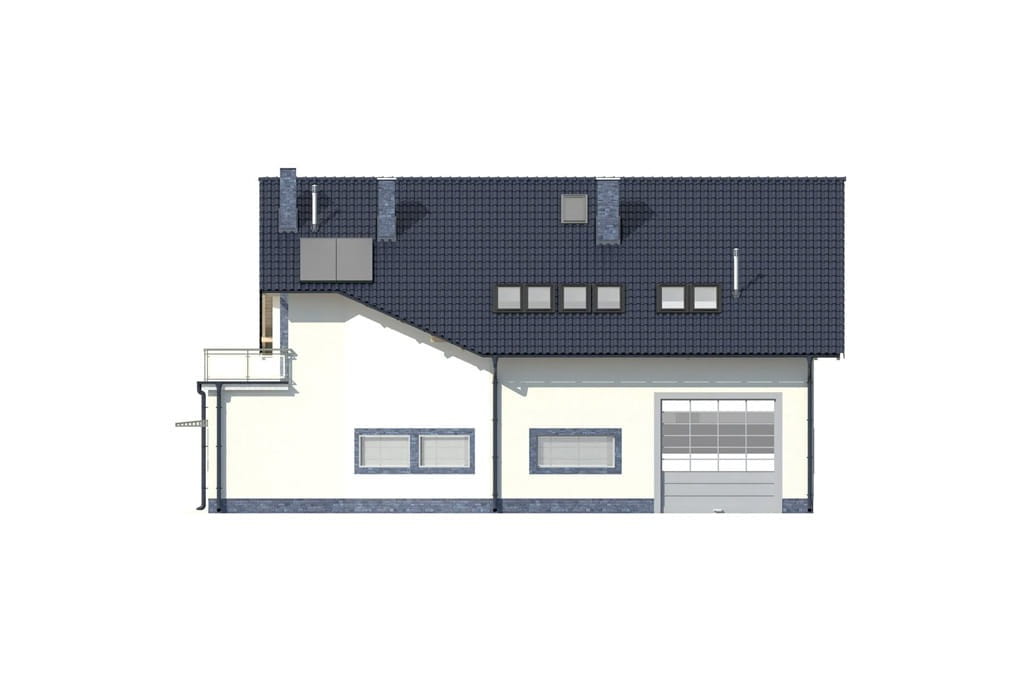

Elewacja ogrodowa

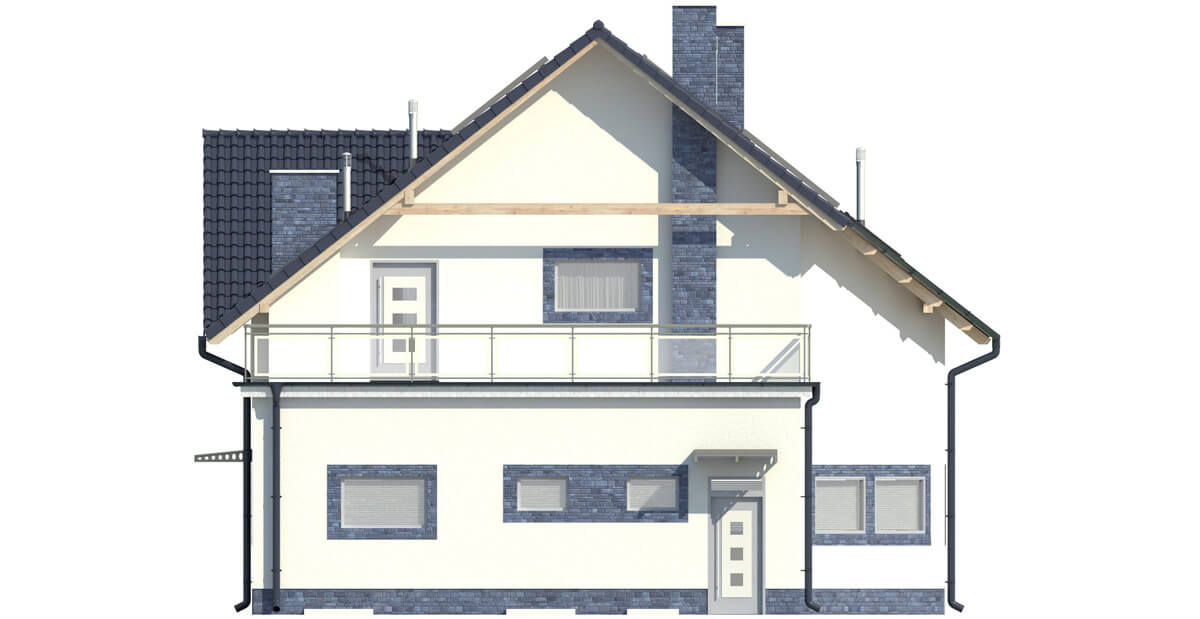

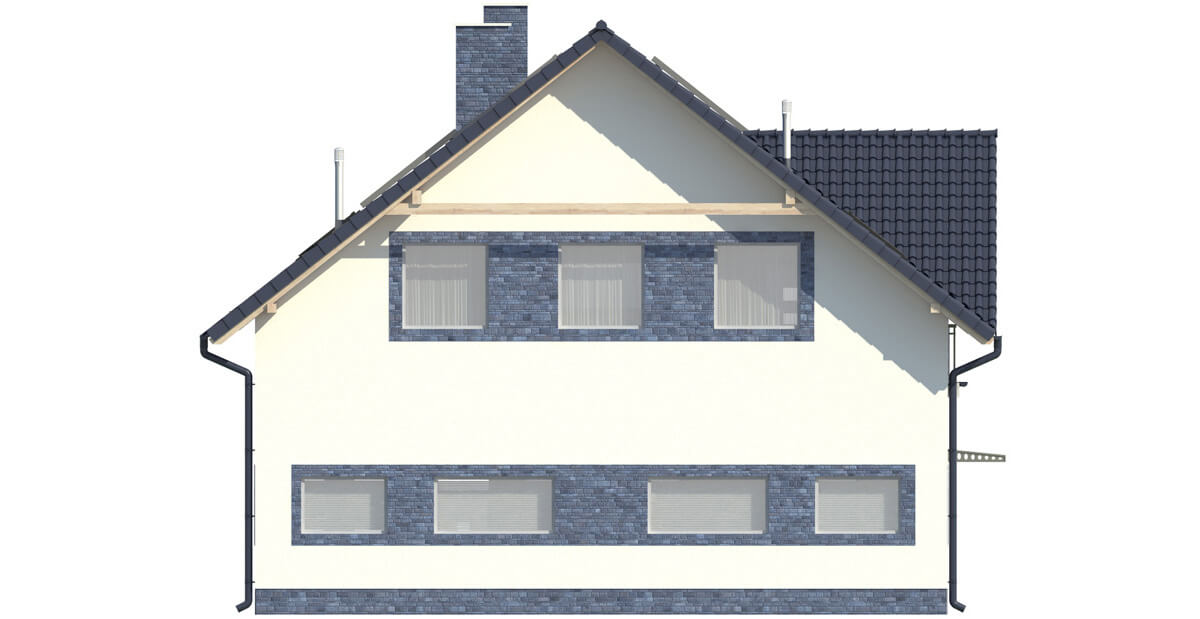

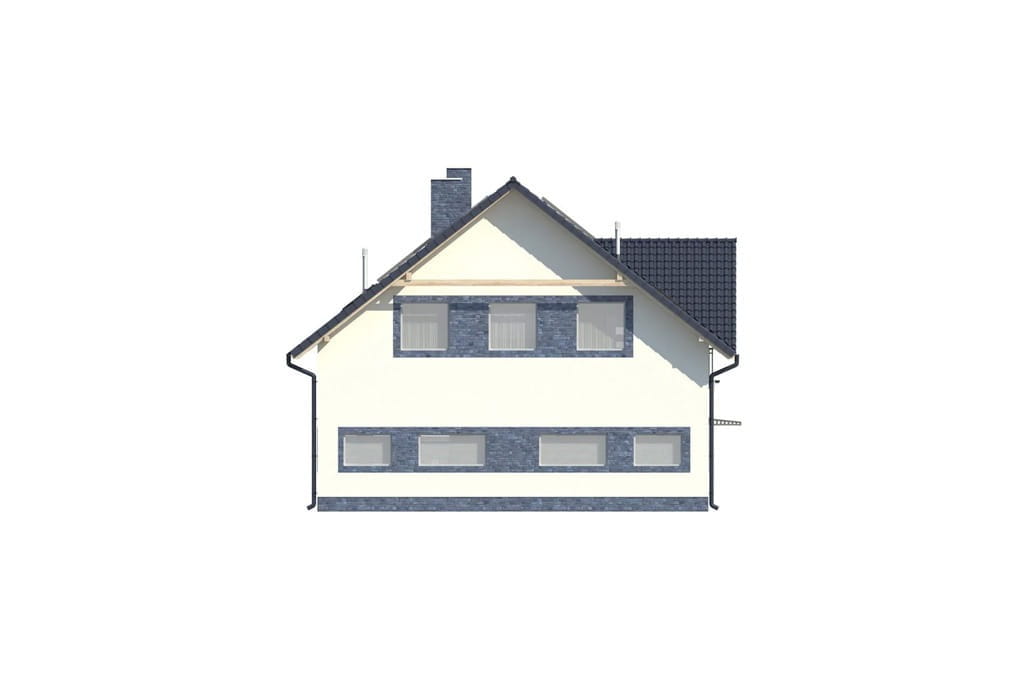

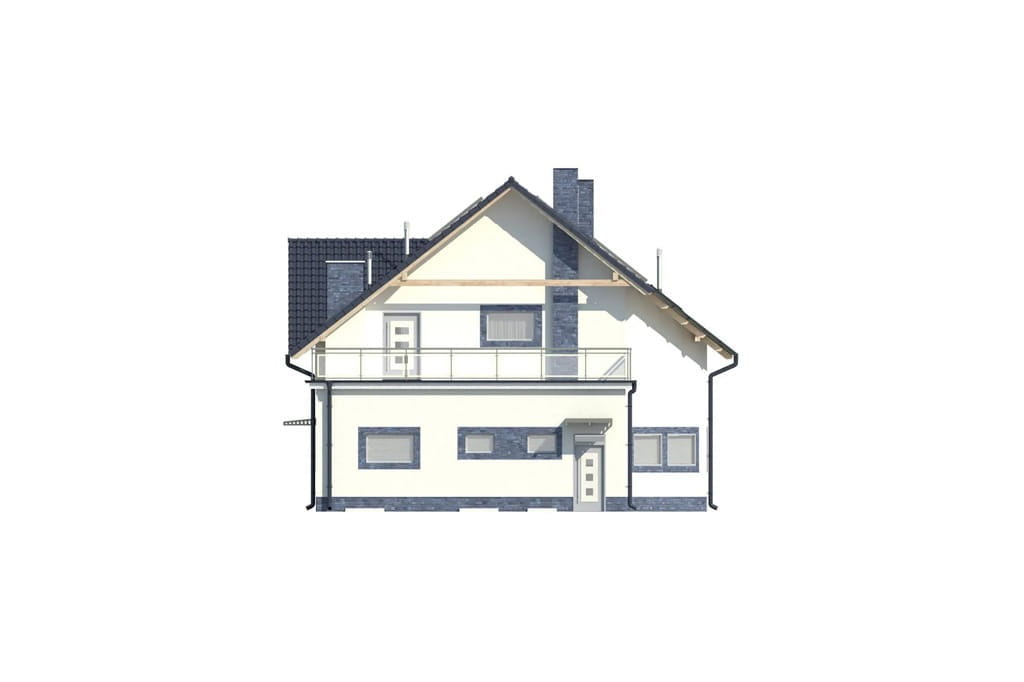

Elewacja boczna

Informacje podstawowe

Technologia: tradycyjna

Ściany zewnętrzne: pustak ceramiczny 29 cm, styropian 12 cm, tynk zewnętrzny.

Stropy: żelbetowe

Kąt nachylenia dachu: 38°

Pokrycie dachu: dachówka ceramiczna

Ogrzewanie: kotłownia na paliwo stałe w piwnicy. Podgrzewanie c.w.u wspomagane za pomocą instalacji solarnej (3 kolektory słoneczne umieszczone na dachu).

Wentylacja: na hali napraw oraz w kanale przeglądowym przewidziano wentylację mechaniczną nawiewno - wywiewną.

Program: hala napraw dla pojazdów do 3,5 tony, zaplecze socjalne, zaplecze sanitarne, magazyn, biuro, łazienka, WC, kotłownia ze składem opału.

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Łukasz Szczepaniak

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

projekt architektoniczny budowlany
projekt konstrukcyjny budowlany
projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, wentylacja mechaniczna nawiewno - wywiewna hali napraw oraz kanału przeglądowego, instalacja solarna)
projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, awaryjne oświetlenie ewakuacyjne)
opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
kosztorys inwestorski budowlany z przedmiarem robót
kosztorys inwestorski instalacyjny z przedmiarem robót
zestawienie materiałów budowlanych
zestawienie elementów więźby dachowej
zgoda na zmiany w projekcie

Ogólne kategorie, do których należy ten projekt

Powierzchnia użytkowa (m²) 300 - 500
Powierzchnia zabudowy (m²) 200 - 300
Kąt nachylenia dachu (°) 35 - 40
Szerokość działki/krótszy bok (m) 18 - 20
Długość działki/dłuższy bok (m) 0 - 10
Wysokość budynku (m) 10 - 12

Podstawowe parametry projektu

Powierzchnia użytkowa (m²) 345.10
Powierzchnia zabudowy (m²) 206.00
Szerokość budynku/krótszy bok (m) 12
Długość budynku/dłuższy bok (m) 18.5
Wysokość budynku (m) 10.25
Szerokość działki/krótszy bok (m) 20.00
Kąt nachylenia dachu (°) 38
Rodzaj dachu dwuspadowy
Piwnica częściowo podpiwniczony
Garaż garaż wielostanowiskowy
Poddasze poddasze użytkowe

Uzupełniające parametry projektu

Rodzaj technologii* tradycyjna
Strop w budynku* żelbetowy
Układ dachu kalenicowy
Pokrycie dachu* dachówka ceramiczna
Kubatura (m³) 1252.90
Styl modernistyczny
Liczba kondygnacji 3
Rodzaj ogrzewania paliwo stałe
Wskaźnik energii pierwotnej (kWh/(m²·rok)) 81.14
Wentylacja* mechaniczna
Liczba pomieszczeń 13
Liczba łazienek (bez WC) 1

Dodatkowe parametry projektu

Winda w budynku nie
Przystosowany dla osób niepełnosprawnych tak
Garaż podziemny nie
Pomieszczenie socjalne tak

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
