Projekt

ZG-74

Kod: ZG-74
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

za pomocą formularza kliknij >>

Prosty budynek charakteryzuje połączenie nieskomplikowanej formy i nowoczesnej technologii budowy. Jego efektem jest projekt funkcjonalnej i niezbyt kosztownej w budowie stodoły. Przestronne wnętrze mieści dwa boksy - na siano oraz słomę, każdy o powierzchni ponad pięćdziesięciu metrów kwadratowych. Specjalna konstrukcja ścian wyposażonych w dodatkowe otwory wentylacyjne zapewnia właściwą cyrkulację powietrza oraz optymalne warunki przechowywania suszu wewnątrz obiektu.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

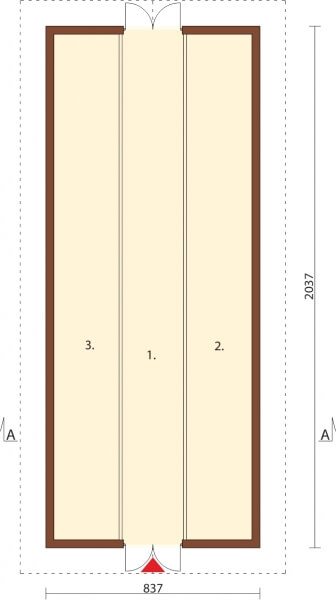

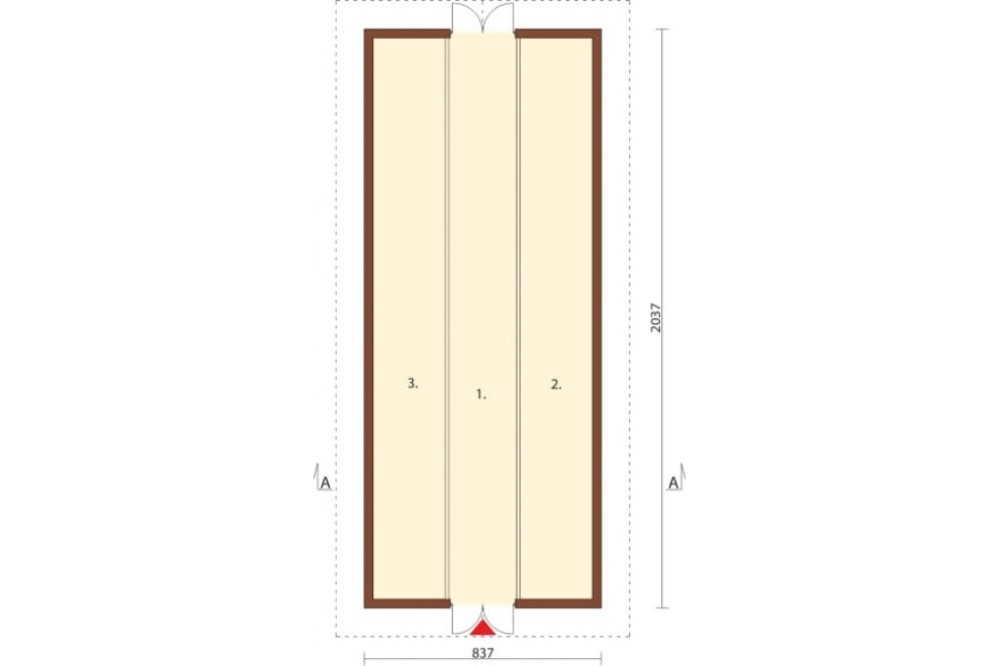

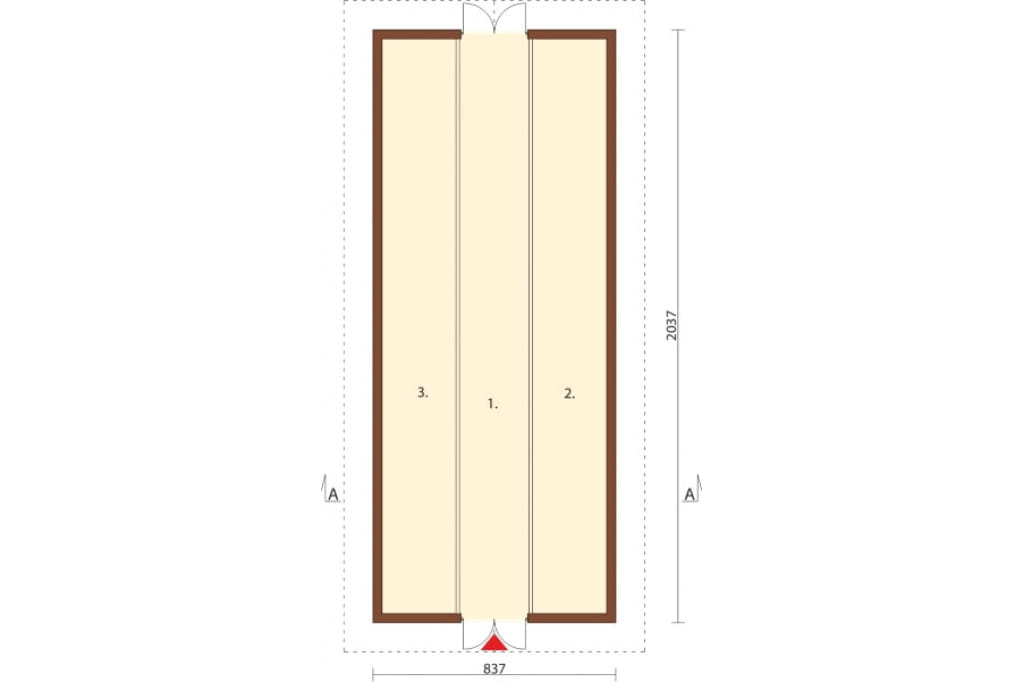

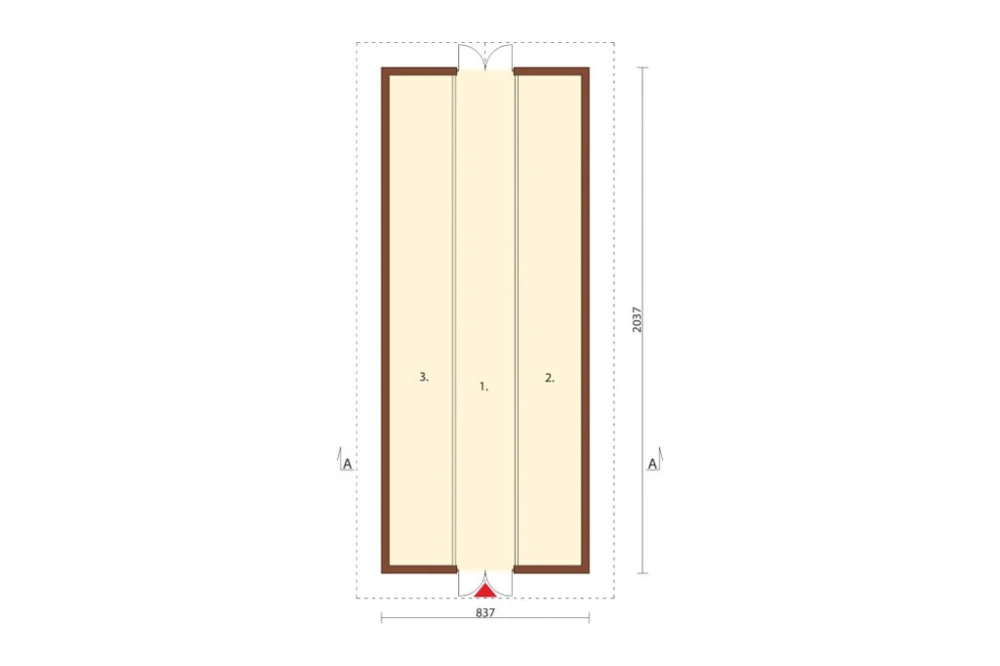

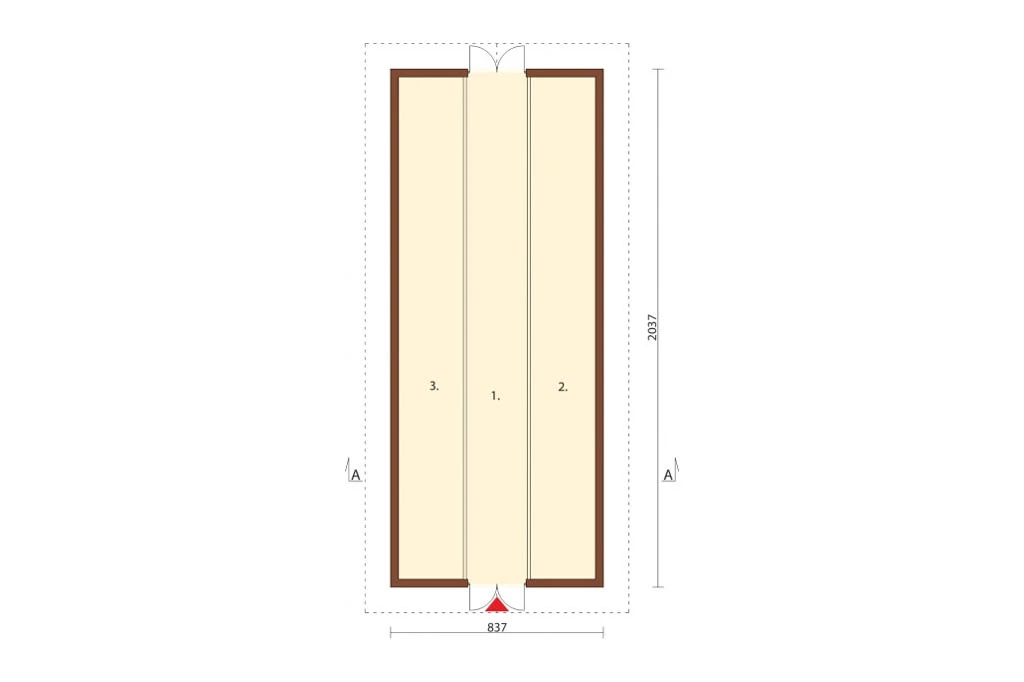

Rzut parteru



Projekt ZG-74 - rzut

1. Komunikacja 47,90 m2

2. Boks na siano 51,76 m2

3. Boks na słomę 51,76 m2

W budynku znajdują się dwa wejścia ułożone po przeciwległych stronach. Zwiększa to dostępność do składowanego suszu i poprawia cyrkulację powietrza. Wnętrze podzielone jest na trzy części: boks na słomę, boks na siano oraz rozdzielającą je, podłużną komunikację.

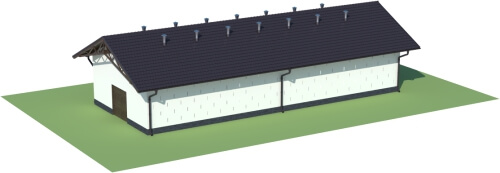

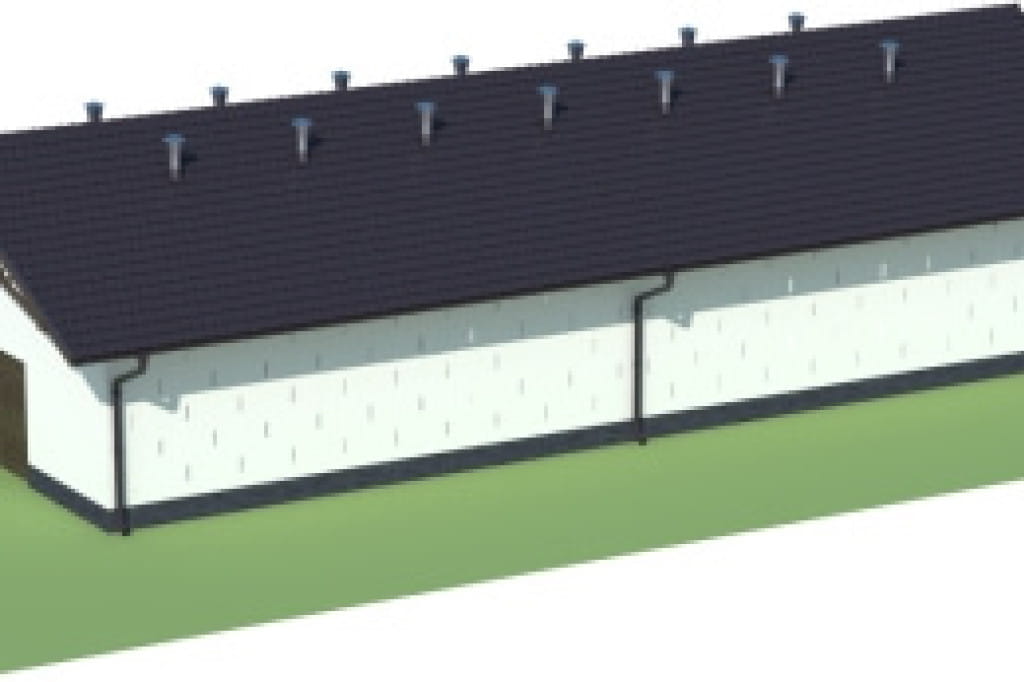

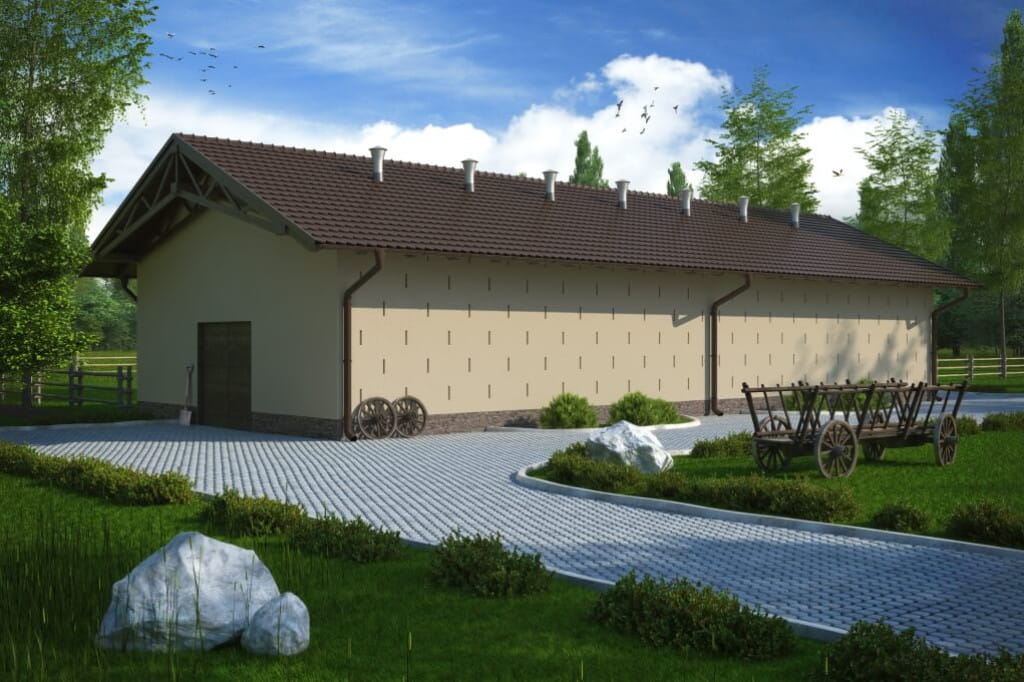

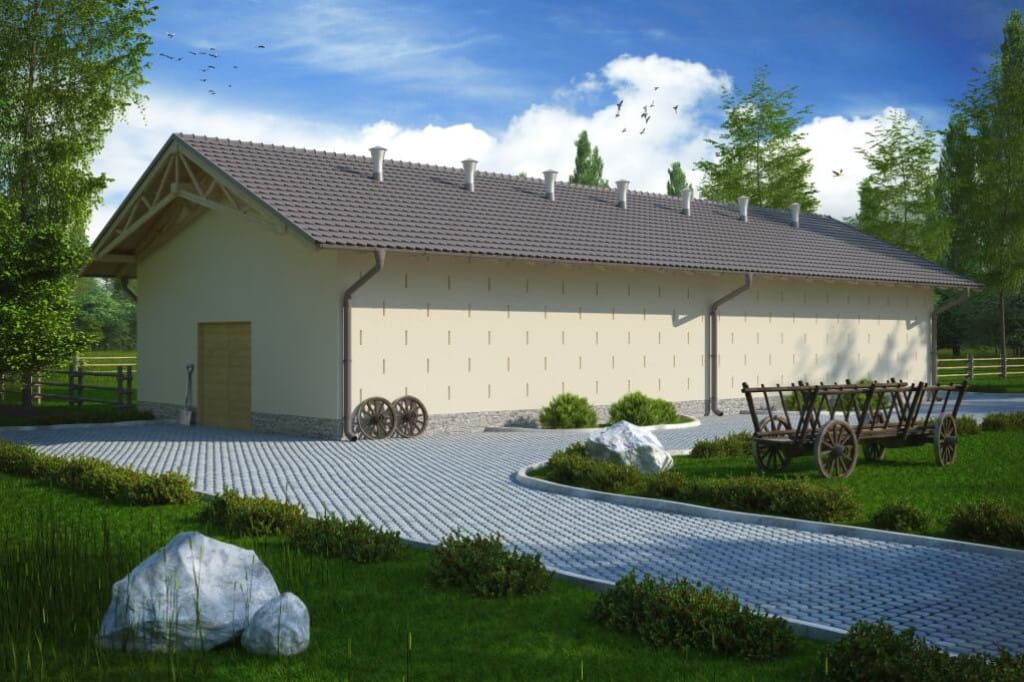

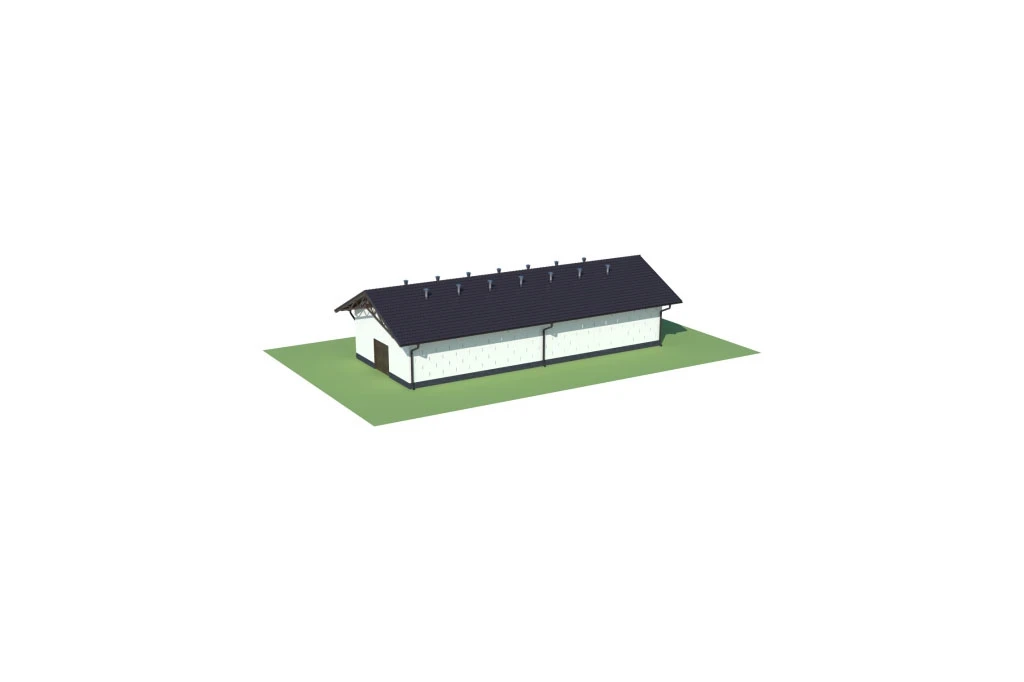

Model



Projekt ZG-74 - model

Bryłę budynku cechuje prosta i zwarta konstrukcja, która maksymalnie skróci czas budowy i obniży związane z nią koszty. Wprowadzenie izolacji zagwarantuje odpowiednią wilgotność i temperaturę we wnętrzu.

Elewacje

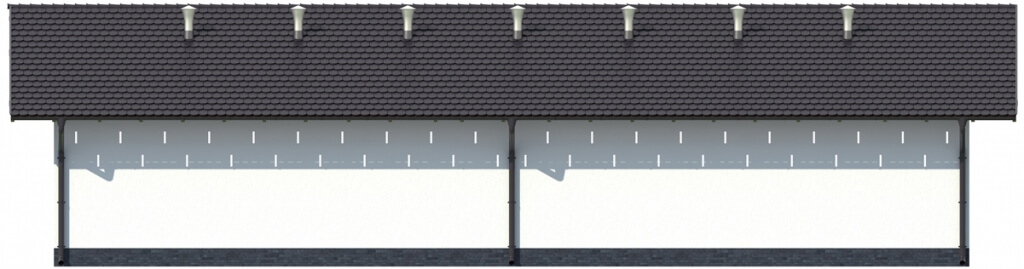

Projekt ZG-74 - elewacja

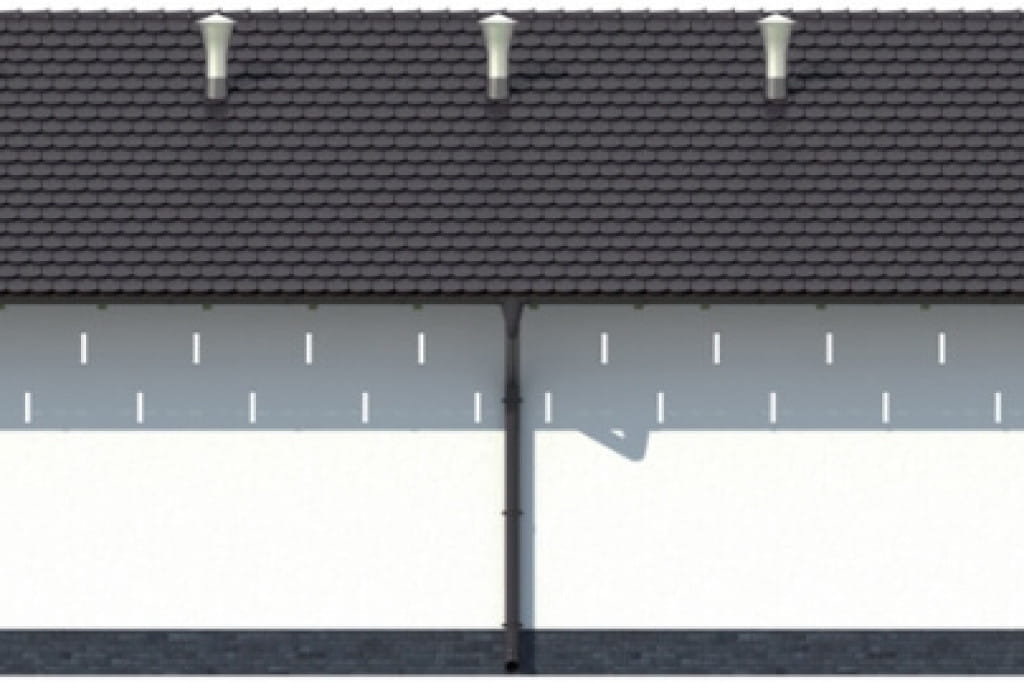

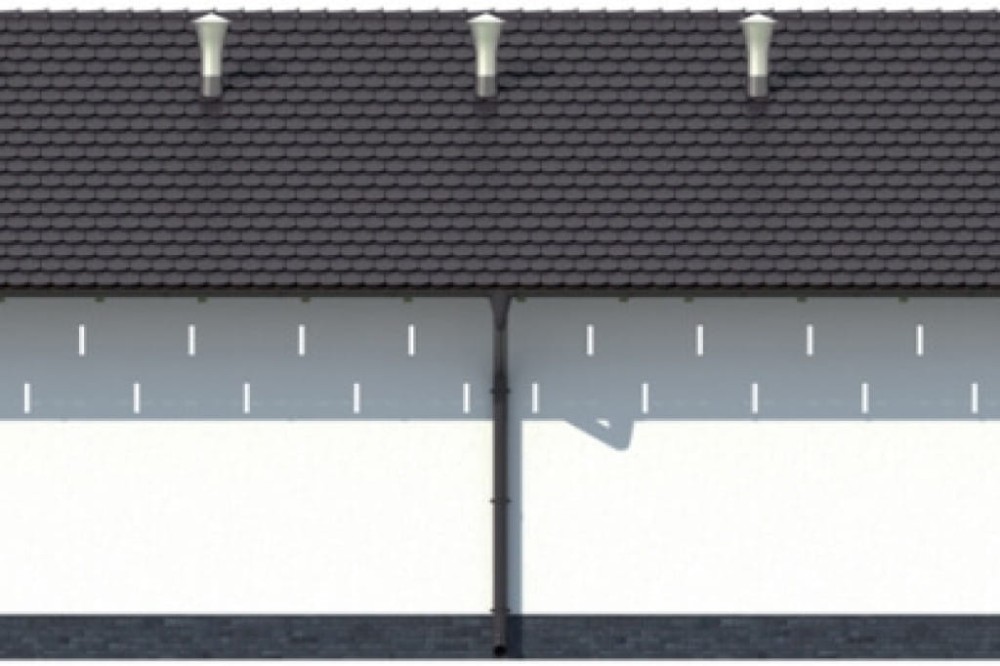

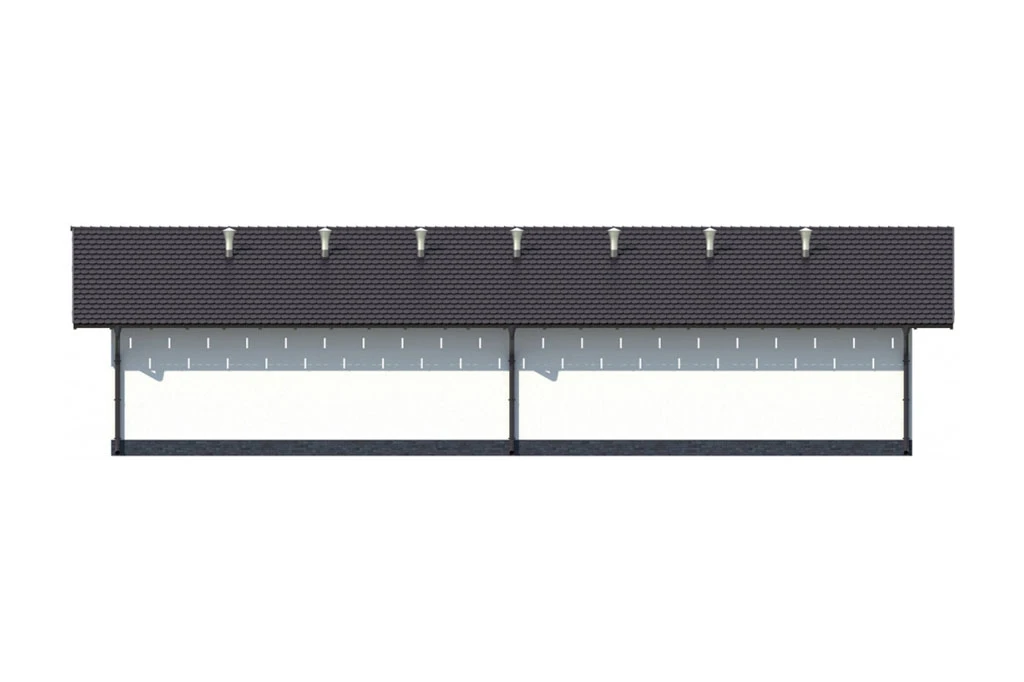

elewacja ogrodowa

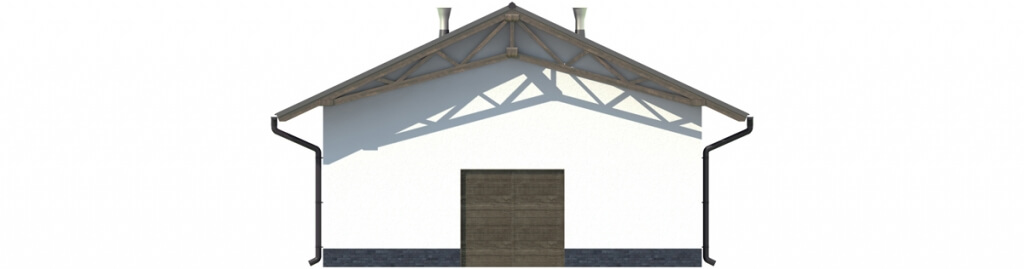

Projekt ZG-74 - elewacja

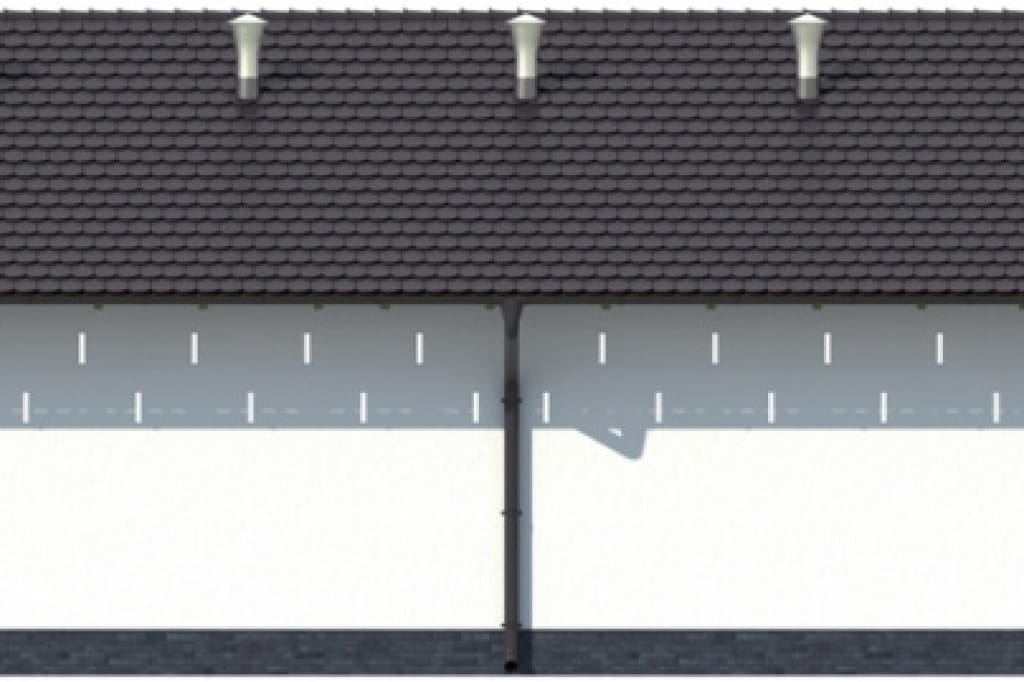

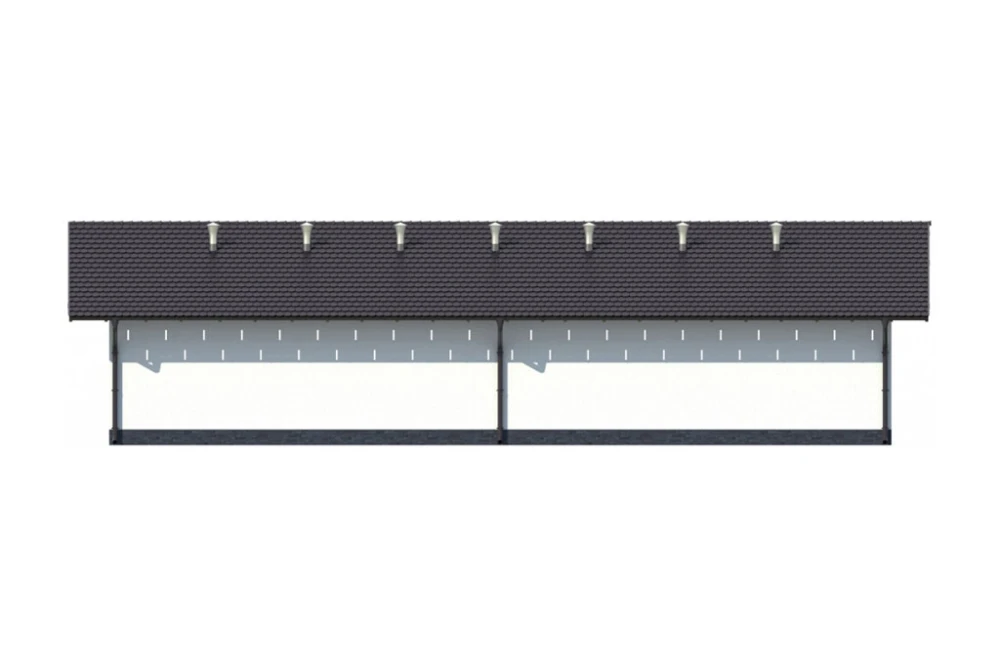

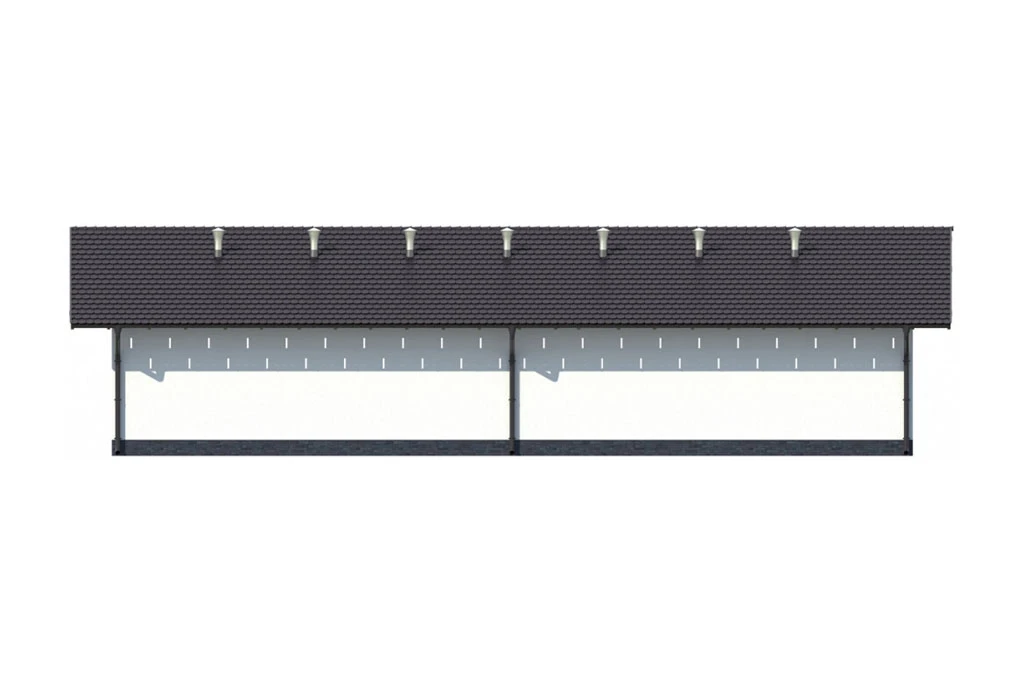

elewacja frontowa

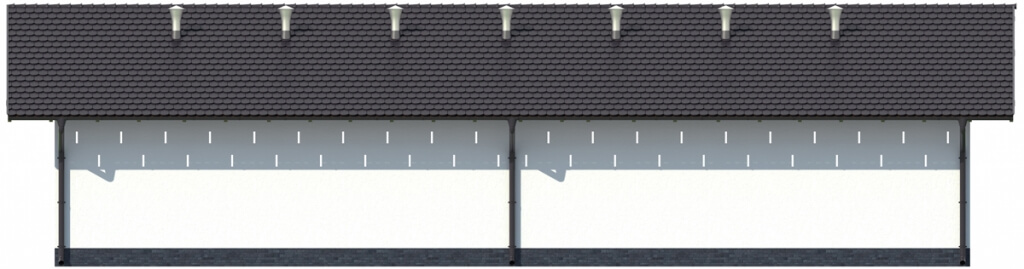

Projekt ZG-74 - elewacja

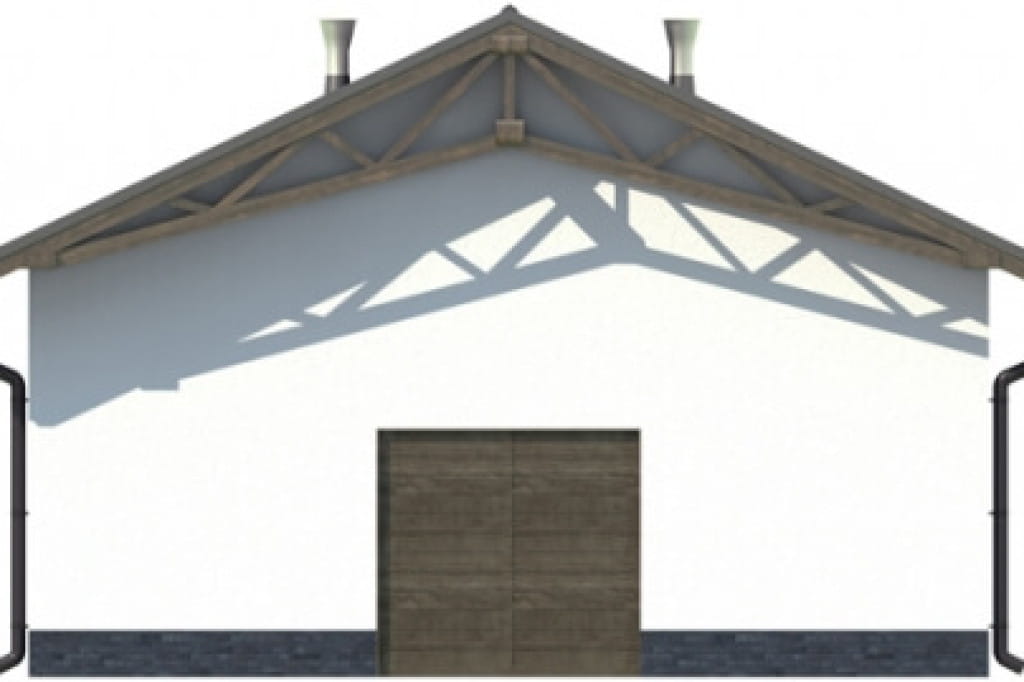

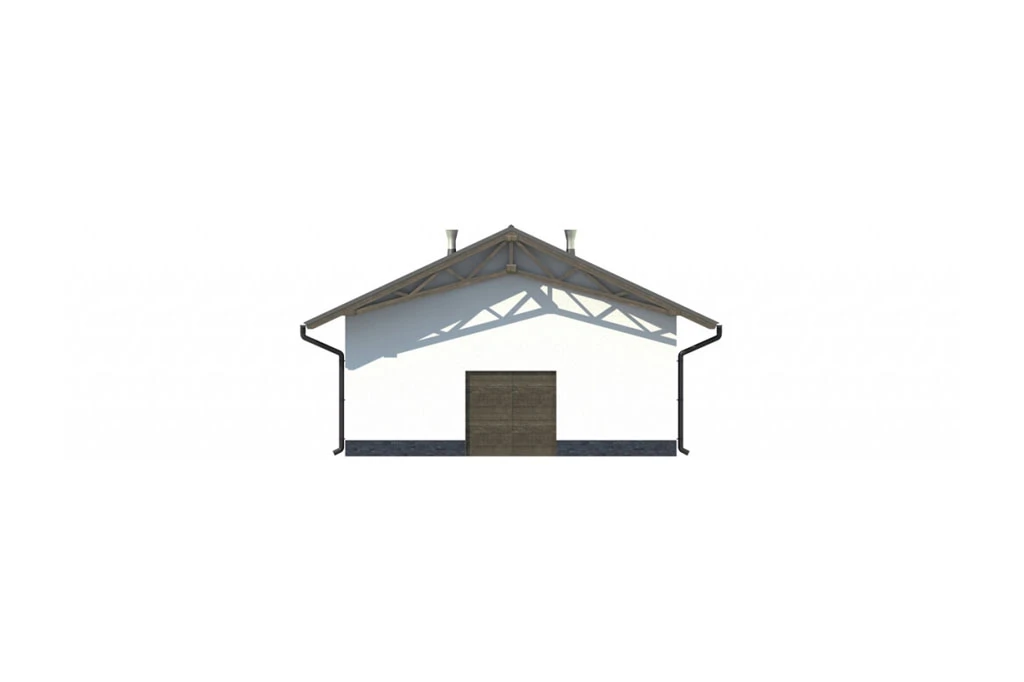

elewacja boczna
Projekt ZG-74 - elewacja

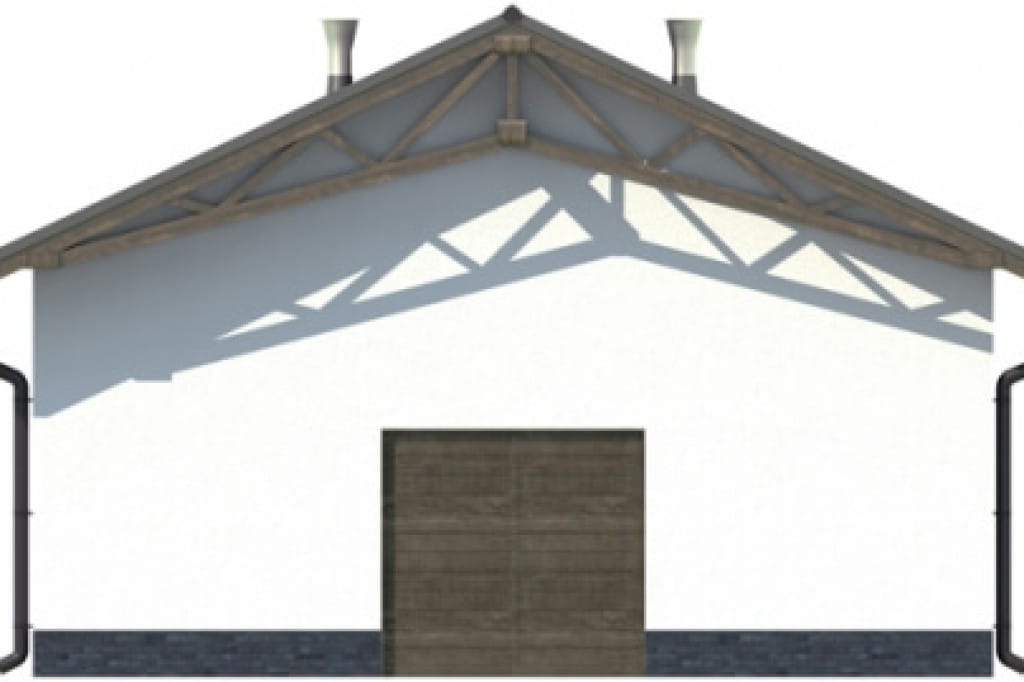

elewacja boczna

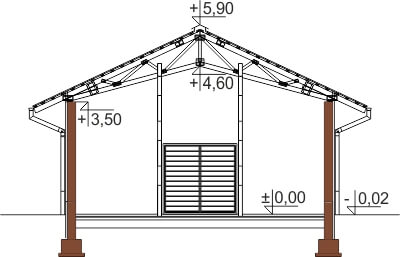

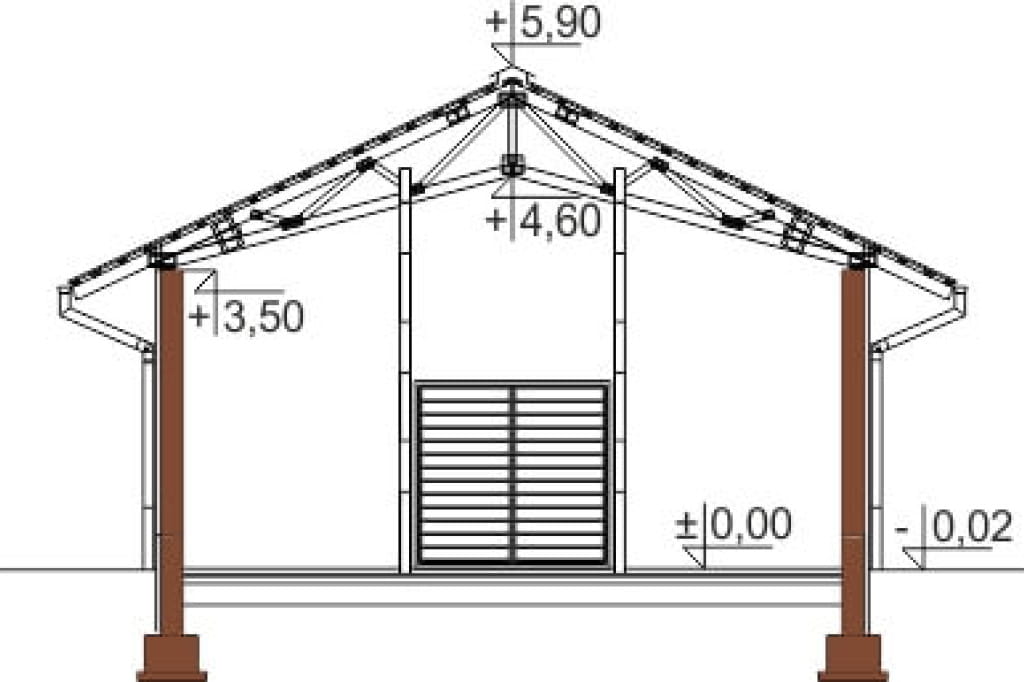

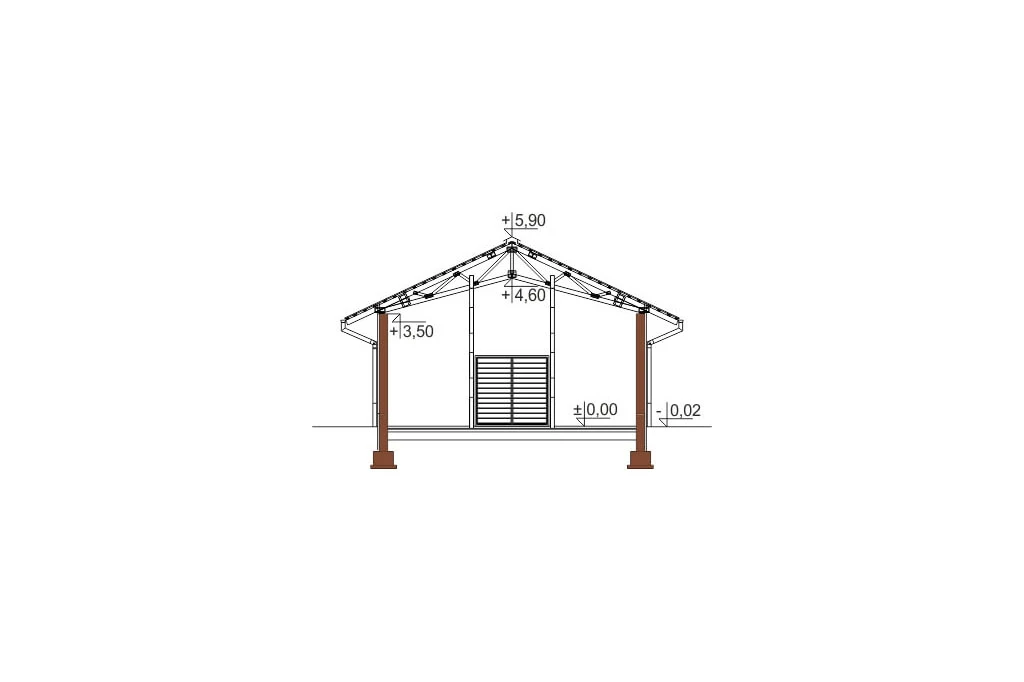

Przekrój



Projekt ZG-74 - przekrój

Architekci tworzący projekt budynku pełniącego funkcję stodoły mieli na uwadze przede wszystkim ekonomiczność budowy i późniejszego użytkowania obiektu. Użyta w projekcie technologia zapewnia trwałość, wytrzymałość i niezbyt wysokie koszty inwestycji.

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku pełniącego funkcję stodoły ZG-74, parterowy, niepodpiwniczony. Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny. Więźba dachowa prefabrykowana z dźwigarów drewnianych. Kąt nachylenia dachu 25°.
Pokrycia dachu: blacha dachówkowa
Wentylacja budynku zapewniona poprzez szczeliny w ścianach bocznych oraz kanały wywiewne w dachu.
Program: boks na słomę, boks na siano, przejazd o szerokości 240 cm.

Powierzchnia zabudowy: 170.68 m²
Powierzchnia użytkowa: 151.51 m²
Kubatura: 837.65 m³
Szerokość działki: 16.40 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 1
Liczba pomieszczeń: 3
Kąt nachylenia dachu: 25°
Pokój na parterze: Nie
Wysokość budynku: 5.92 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gospodarcze, dla rolnika, projekt stodoły, projekt budynku gospodarczego, projekty budynków inwentarskich, projekt budynku inwentarskiego
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Marek Lizak
CENA 3 EGZ. PROJEKTU 500 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
