Projekt

ZG-73

Kod: ZG-73
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

za pomocą formularza kliknij >>

Bardzo funkcjonalny projekt stajni z ośmioma boksami dla koni średniej wielkości oraz składem słomy i siana. Przebywające w budynku zwierzęta mają zapewnione wygodne, pojedyncze boksy z wyjściem na zewnątrz. Priorytetem konstruktorów było bezpieczeństwo i komfort zwierząt, przy jednoczesnym nacisku na ekonomiczność budowy, która nie powinna zbytnio nadwyrężyć budżetu inwestora.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

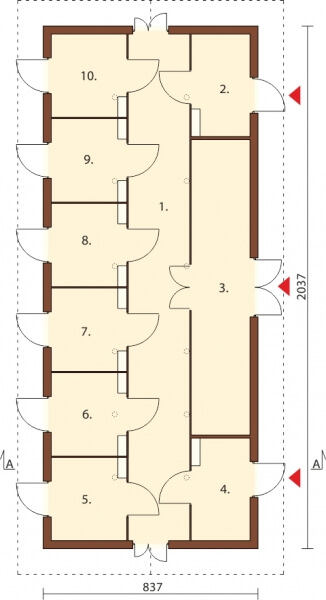

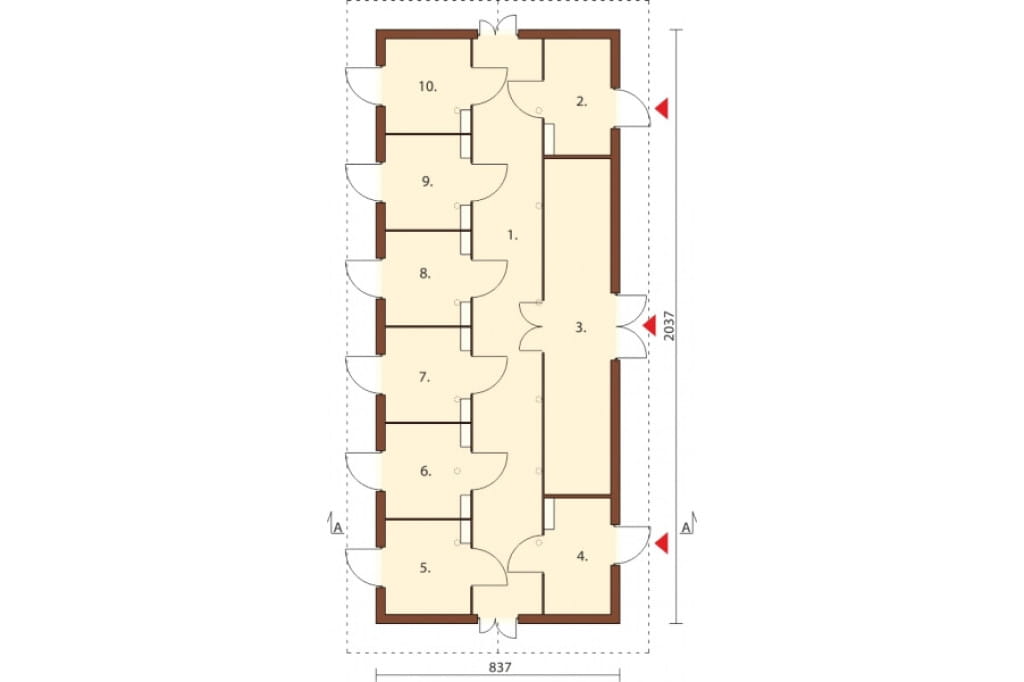

Rzut parteru



Projekt ZG-73 - rzut

1. Komunikacja

2. Boks VIII 9,2 m2

3. Skład słomy i siana

4. Boks VII 9,2 m2

5. Boks I 9,6 m2

6. Boks II 9,6 m2

7. Boks III 9,6 m2

8. Boks IV 9,6 m2

9. Boks V 9,6 m2

10. Boks VI 9,6 m2

Każdy z ośmiu boksów wyposażony jest wyjście na zewnątrz oraz wygodny dostęp z komunikacji. Znacznym udogodnieniem jest umieszczenie w budynku składu siana i słomy.

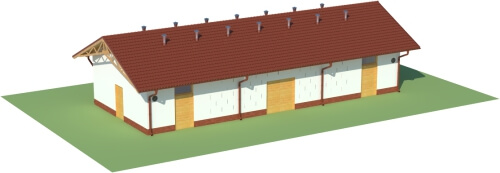

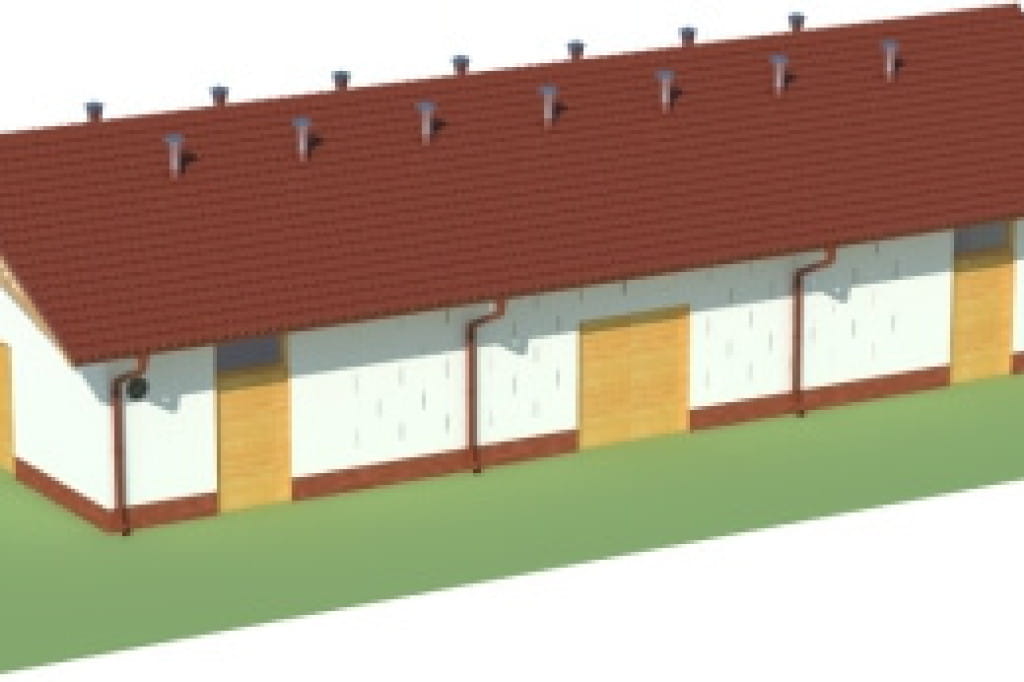

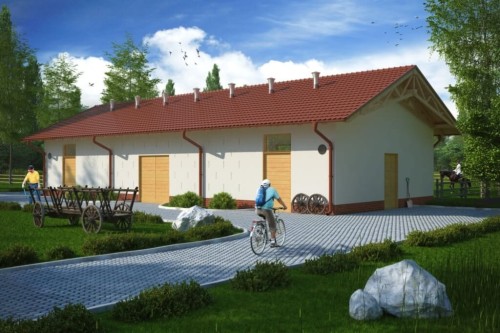

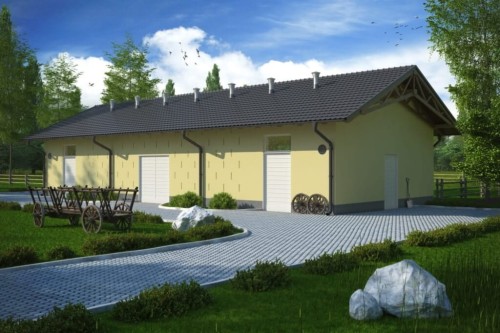

Model



Projekt ZG-73 - model

Form budynku cechuje się uniwersalnym, prostokątnym kształtem z dwuspadowym dachem. Zwarta bryła zapobiega powstawaniu mostków termicznych, które przyczyniają się do zwiększonych strat ciepła, zatem prosta konstrukcja jest nie tylko tania w budowie ale i późniejszym użytkowaniu obiektu. Część przeznaczona na skład siana i słomy wyposażona została w dodatkową wentylację, zapewniającą odpowiednią cyrkulacje powietrza w pomieszczeniu.

Elewacje



Projekt ZG-73 - elewacja

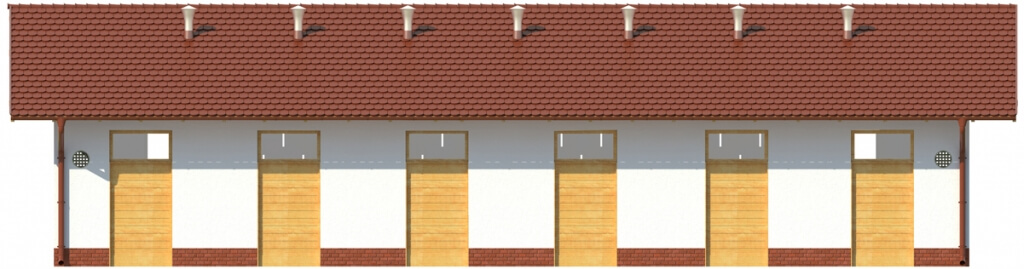

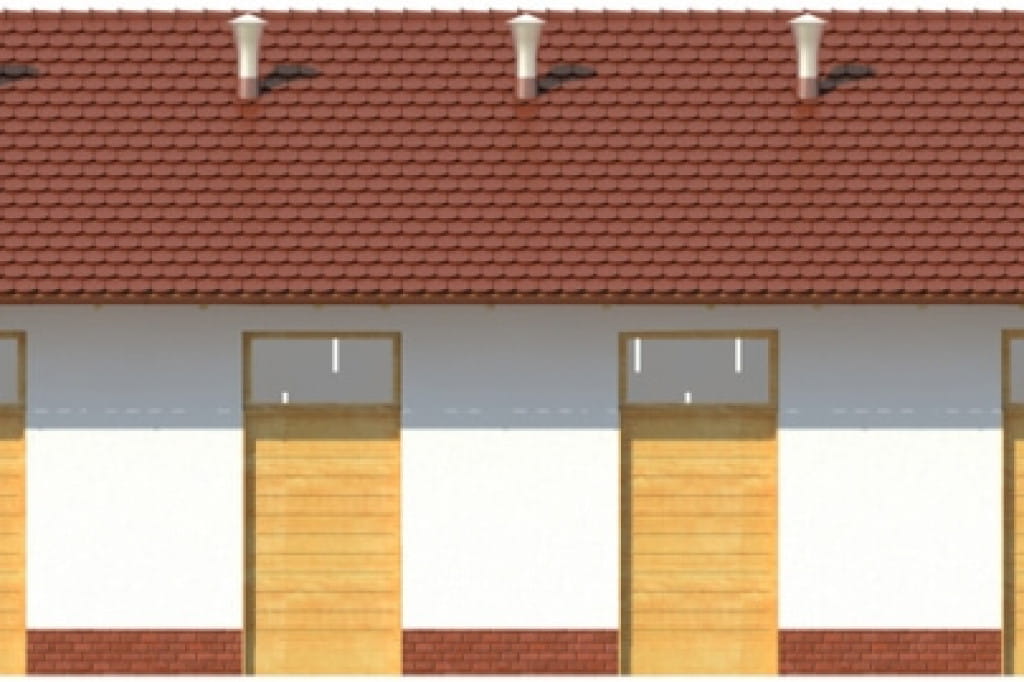

elewacja ogrodowa
Projekt ZG-73 - elewacja

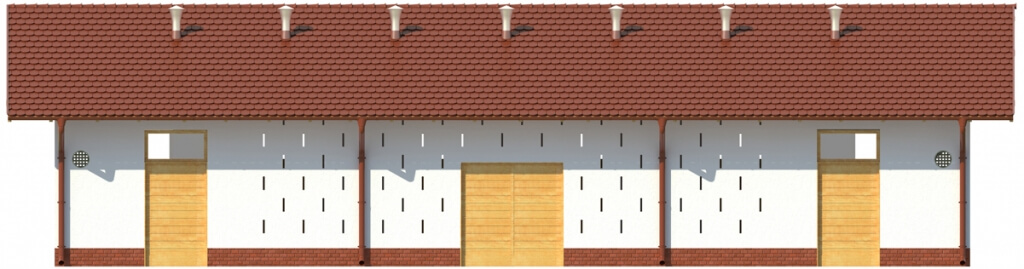

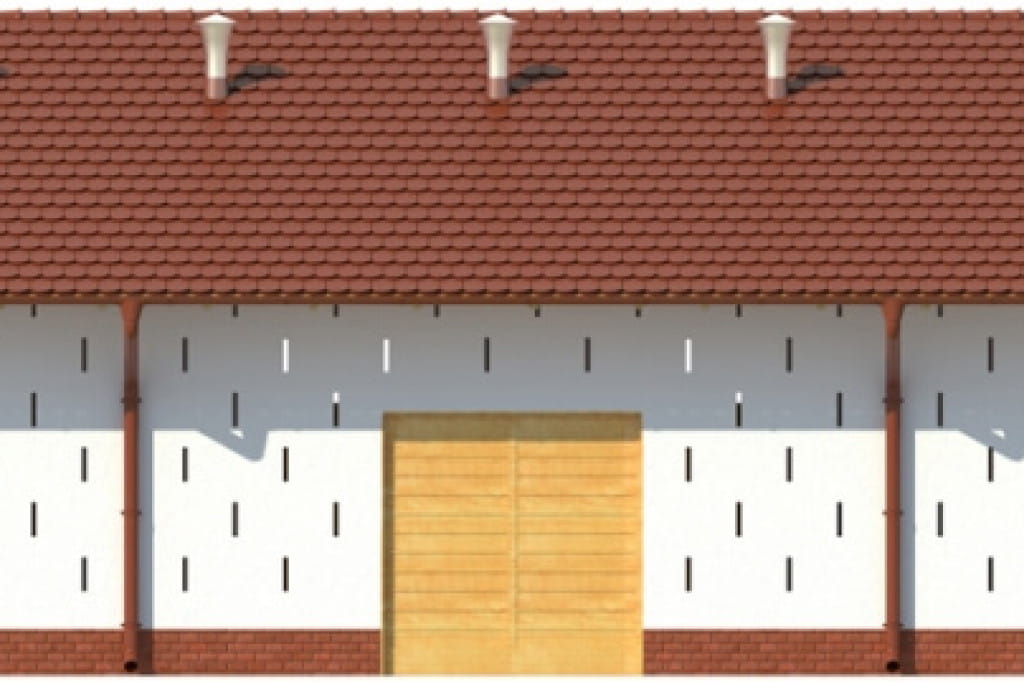

elewacja frontowa
Projekt ZG-73 - elewacja

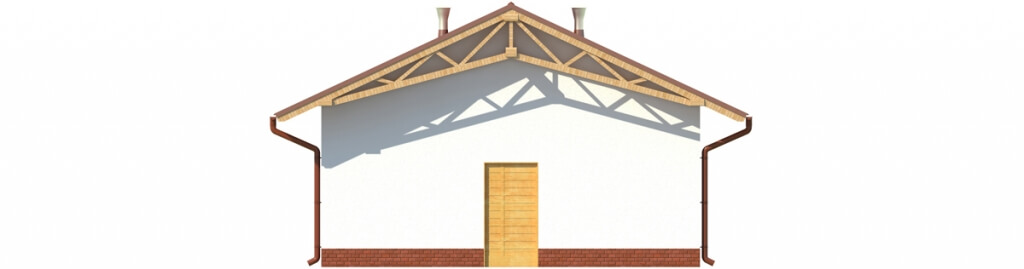

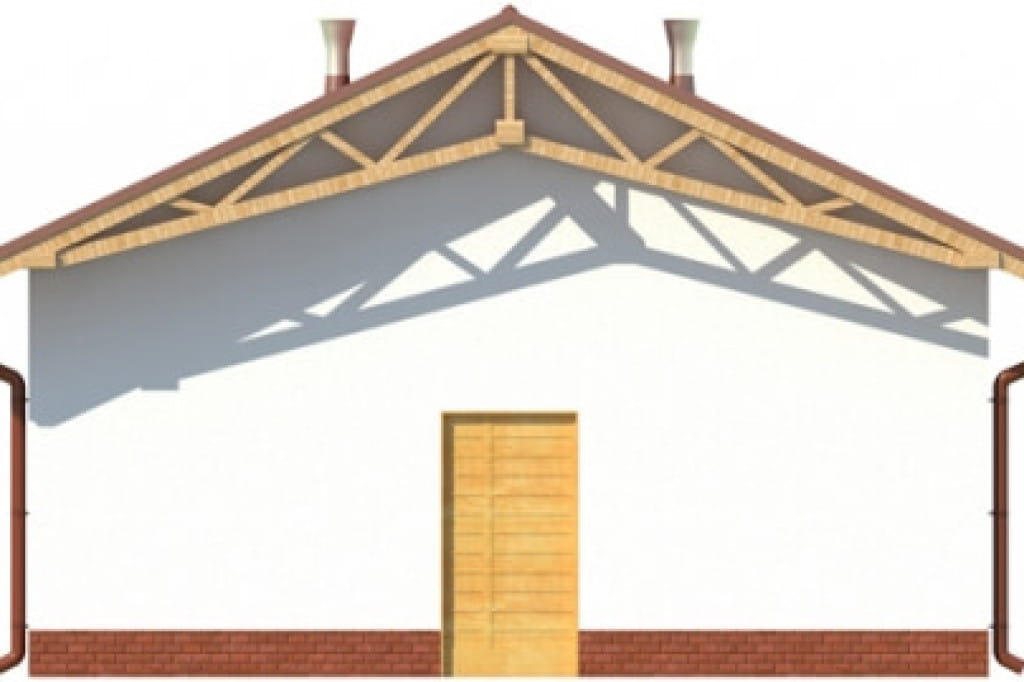

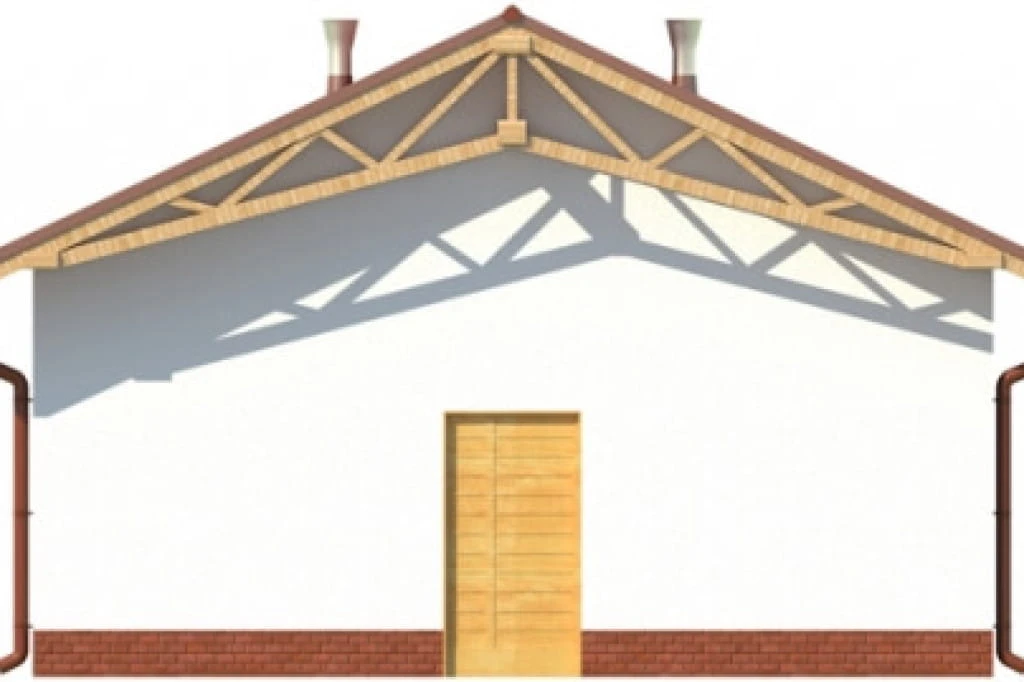

elewacja boczna
Projekt ZG-73 - elewacja

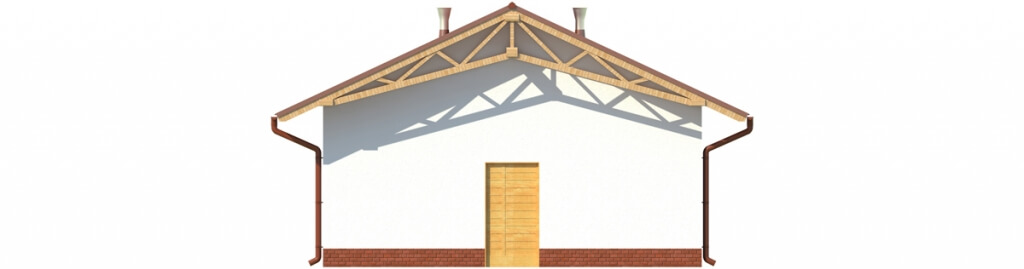

elewacja boczna

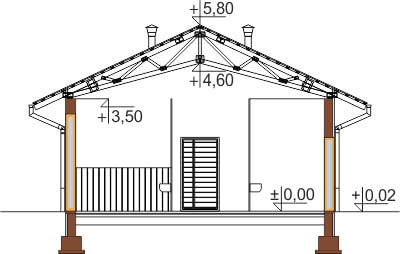

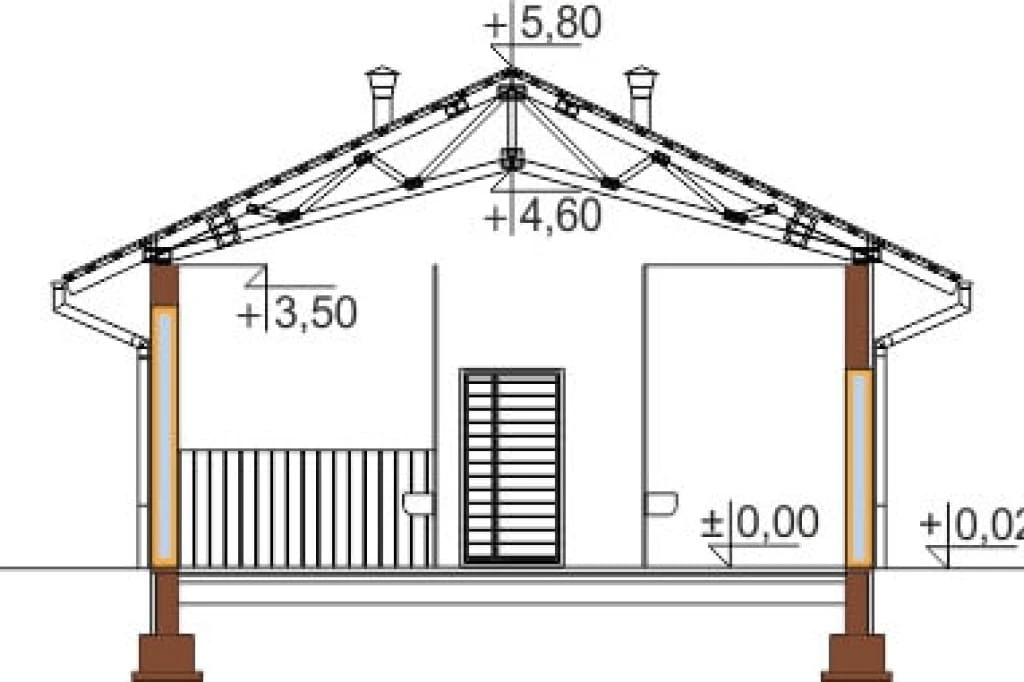

Przekrój



Projekt ZG-73 - przekrój

Prosta forma budynku z łatwością pozwoli na dopasowanie do pozostałych zabudowań działki, co odgrywa szczególną rolę zwłaszcza na terenach atrakcyjnych pod względem krajobrazowym oraz w gospodarstwach agroturystycznych.

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku pełniącego funkcję stajni dla koni średnich ZG-73, parterowy, niepodpiwniczony. Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny. Więźba dachowa prefabrykowana z dźwigarów drewnianych. Kąt nachylenia dachu 25°.
Pokrycia dachu: blacha dachówkowa
Program: 8 boksów dla koni średnich, skład słomy i siana. Każdy boks przystosowany jest dla jednego konia.

Powierzchnia zabudowy: 170.50 m²
Powierzchnia użytkowa: 149.80 m²
Kubatura: 837.00 m³
Szerokość działki: 16.40 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 1
Liczba pomieszczeń: 10
Kąt nachylenia dachu: 25°
Pokój na parterze: Nie
Wysokość budynku: 5.82 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gospodarcze, dla rolnika, projekt budynku gospodarczego, projekt stajni, projekty budynków inwentarskich, projekt budynku inwentarskiego
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Marek Lizak
CENA 3 EGZ. PROJEKTU 500 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
