Projekt

ZG-71

Kod: ZG-71
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

Projekt budynku pełniącego funkcję obory to propozycja dla osób, które pragną powiększyć hodowlę bydła. W obiekcie przewidziano miejsce na szesnaście boksów dla krów. Jego konstrukcja zapewnia przebywającym wewnątrz zwierzętom bezpieczeństwo i odpowiednie, sprzyjające hodowli warunki. Wprowadzenie trzech wyjść z budynku (dwa naprzeciwległe) przyczynia się do lepszej cyrkulacji powietrza, a dokładnie zaplanowana izolacja budynku i przeszklenia zmniejsza koszty użytkowania obory.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

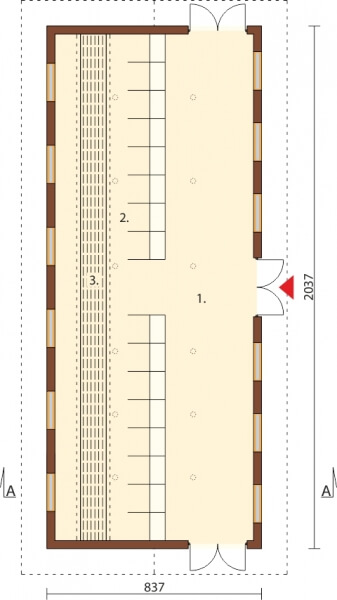

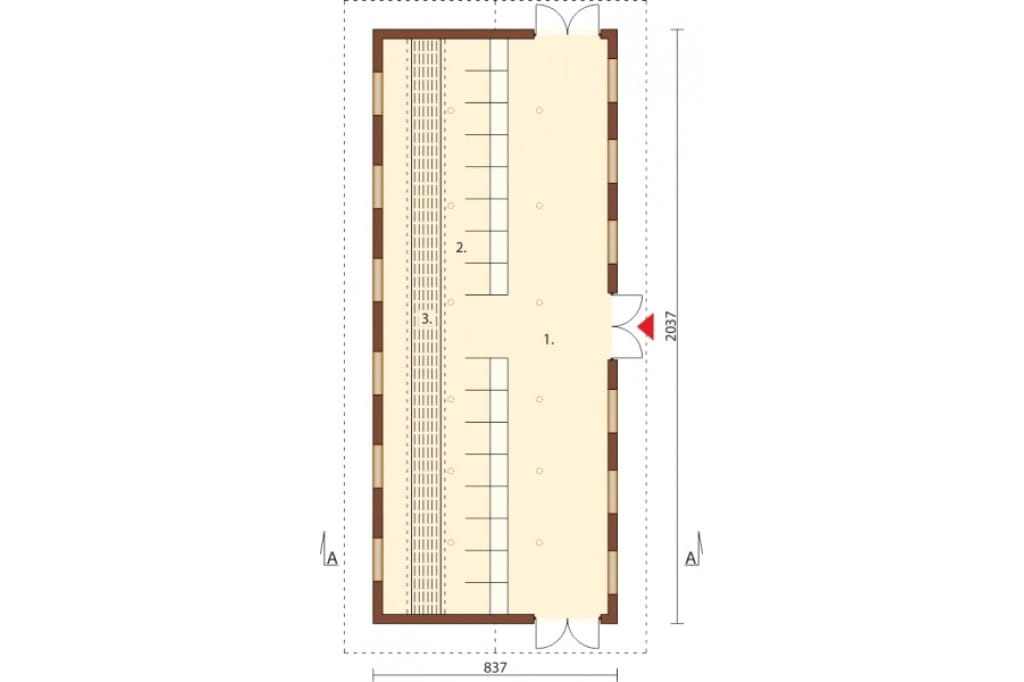

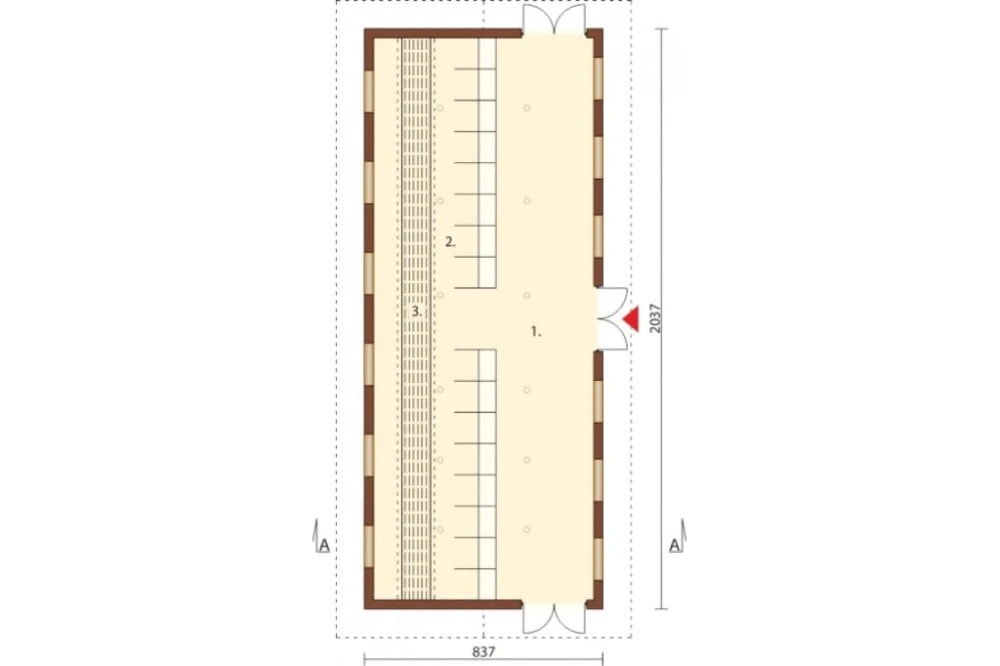

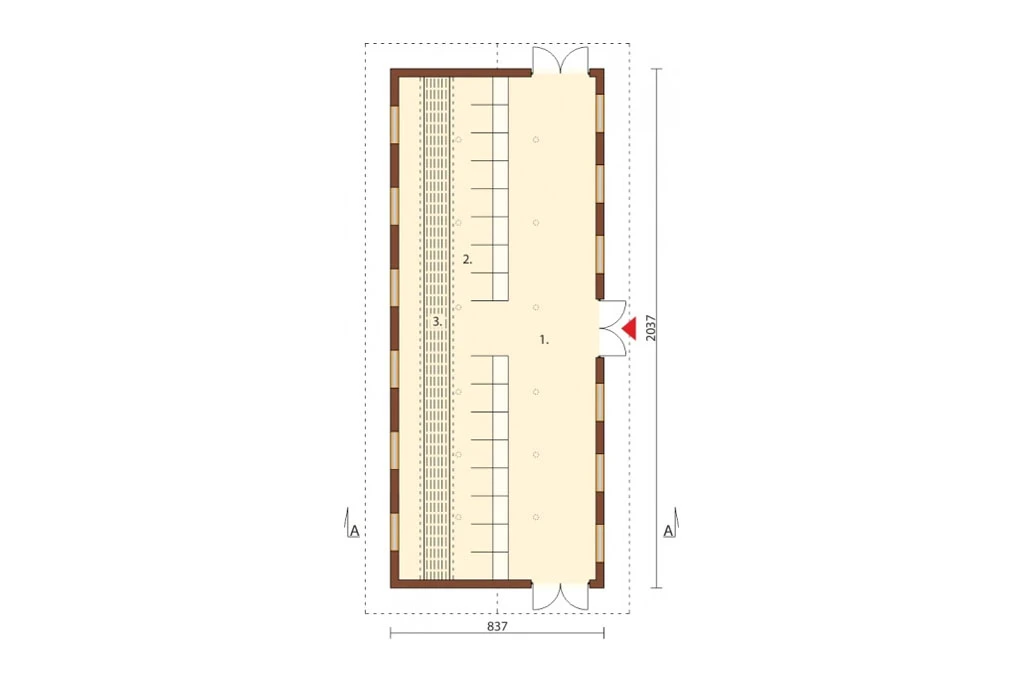

Rzut parteru



Projekt ZG-71 - rzut

1.Przyziemie:

2. Komunikacja

3. 16 boksów dla krów

4. Kanał gnojowyWygodna komunikacja ułatwia dostęp do poszczególnych boksów. Boksy podzielono na dwa szeregi po osiem, z przejściem pośrodku.

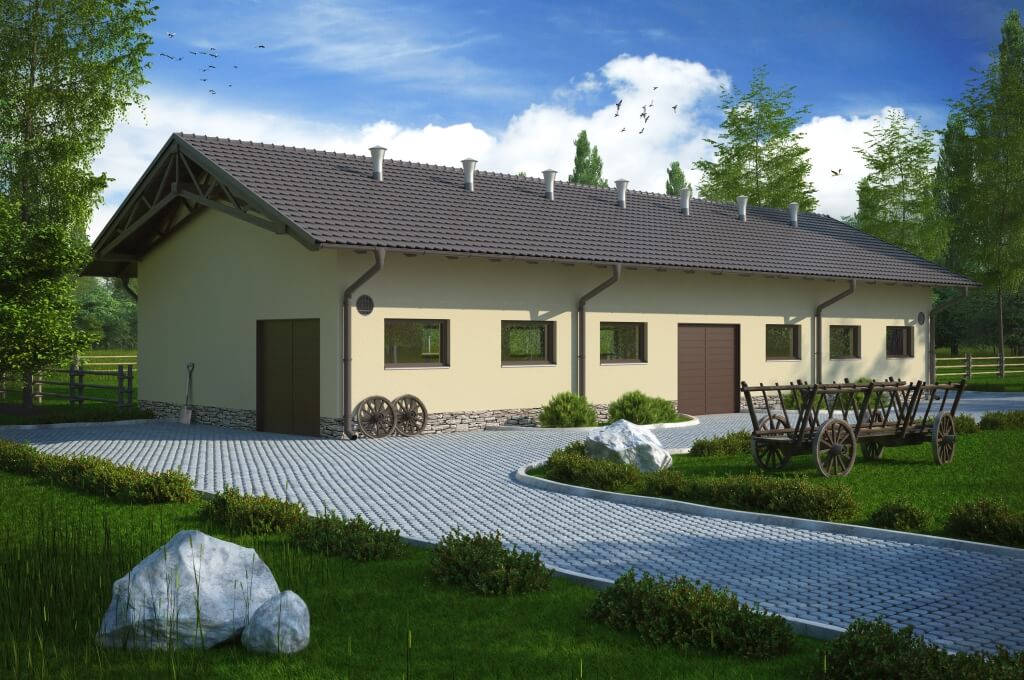

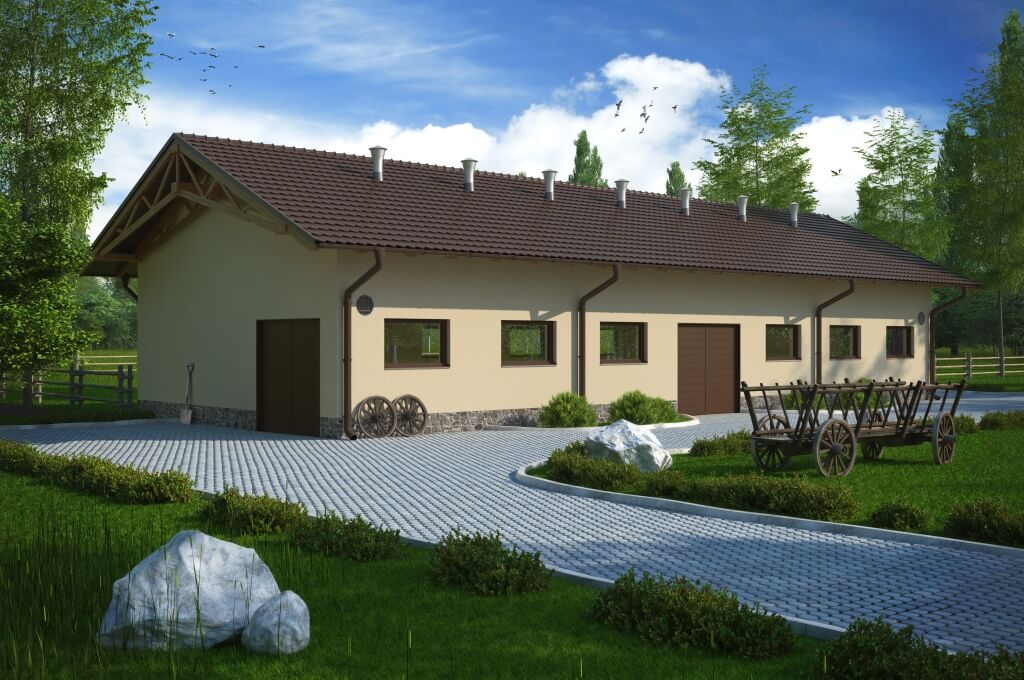

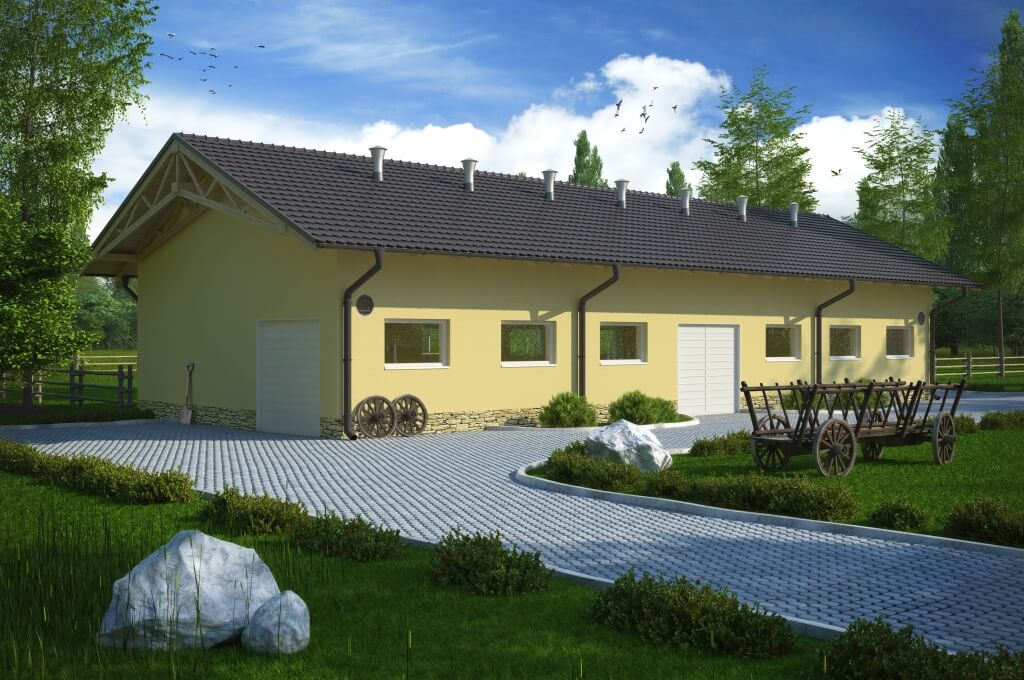

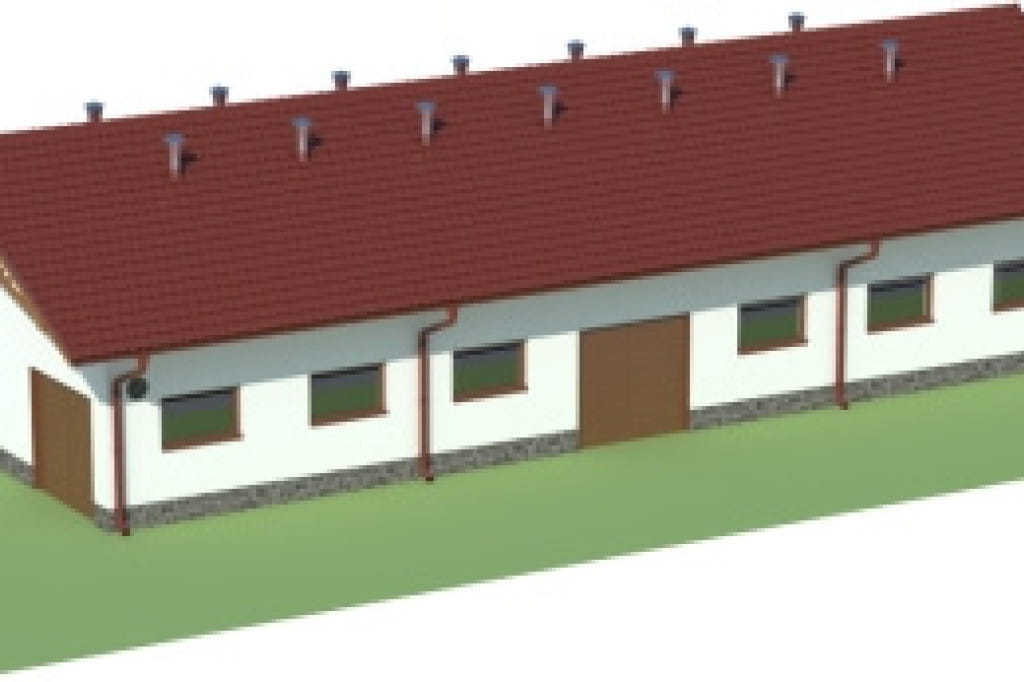

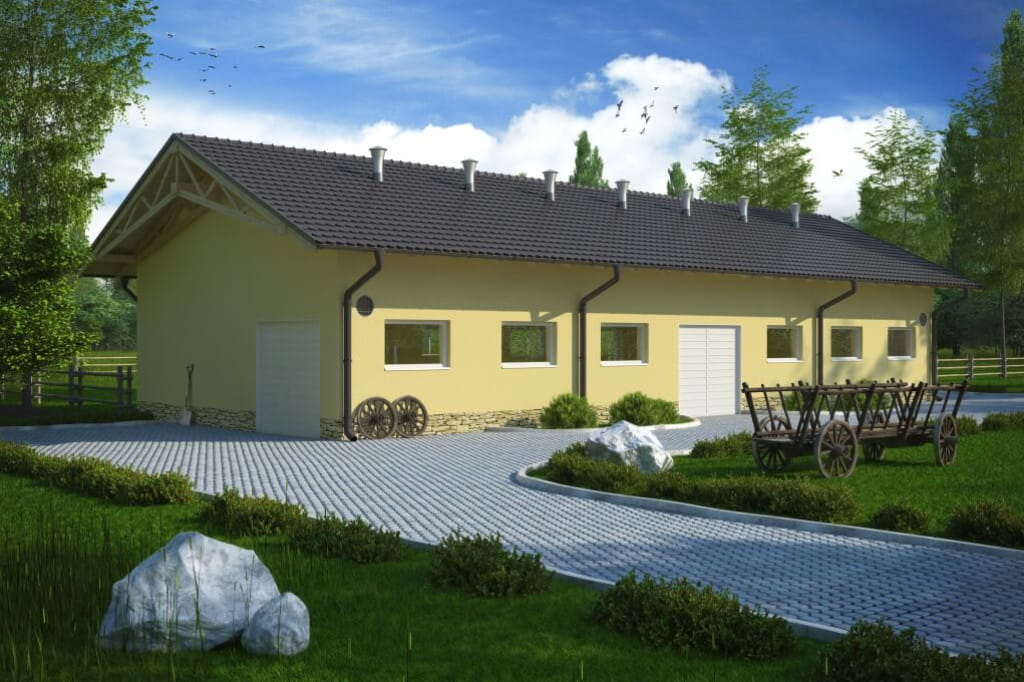

Model

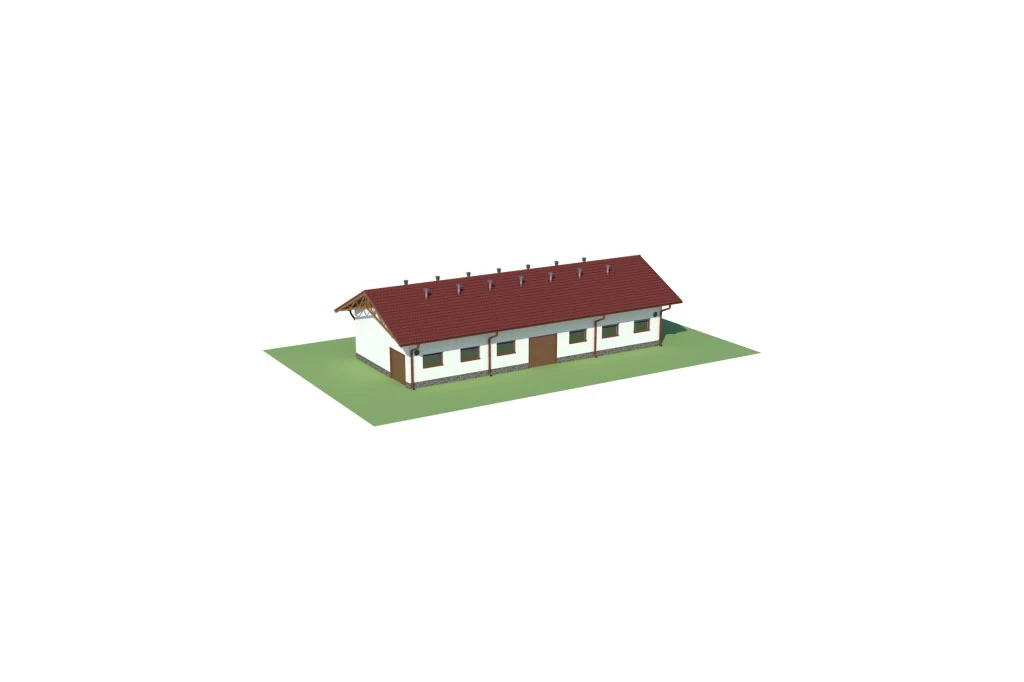

Projekt ZG-71 - model

Zwarta bryła budynku zapobiega stratom ciepła, czyniąc go energooszczędnym i tanim w utrzymaniu. Wnętrze budynku pozwala na wygodny dostęp do boksów. Wewnątrz zaplanowano kanał gnojowy, który bez przeszkód przekształcić można w hydrauliczne odprowadzanie obornika.

Elewacje

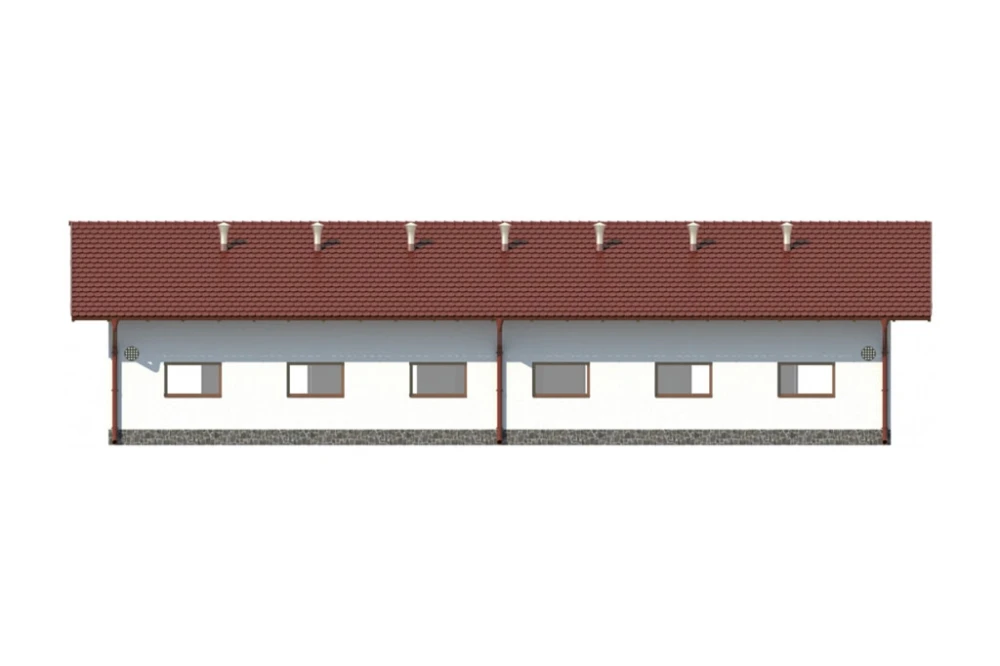

Projekt ZG-71 - elewacja

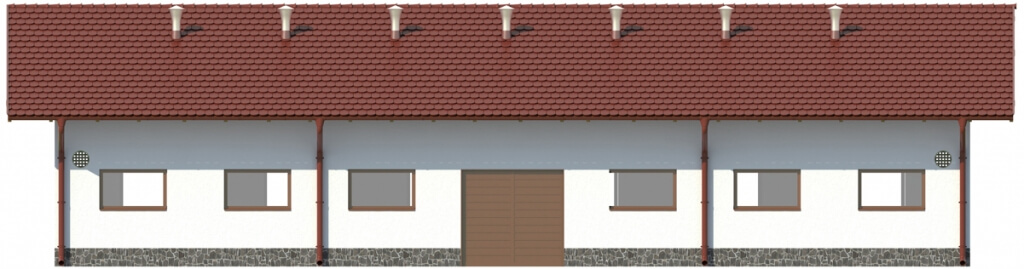

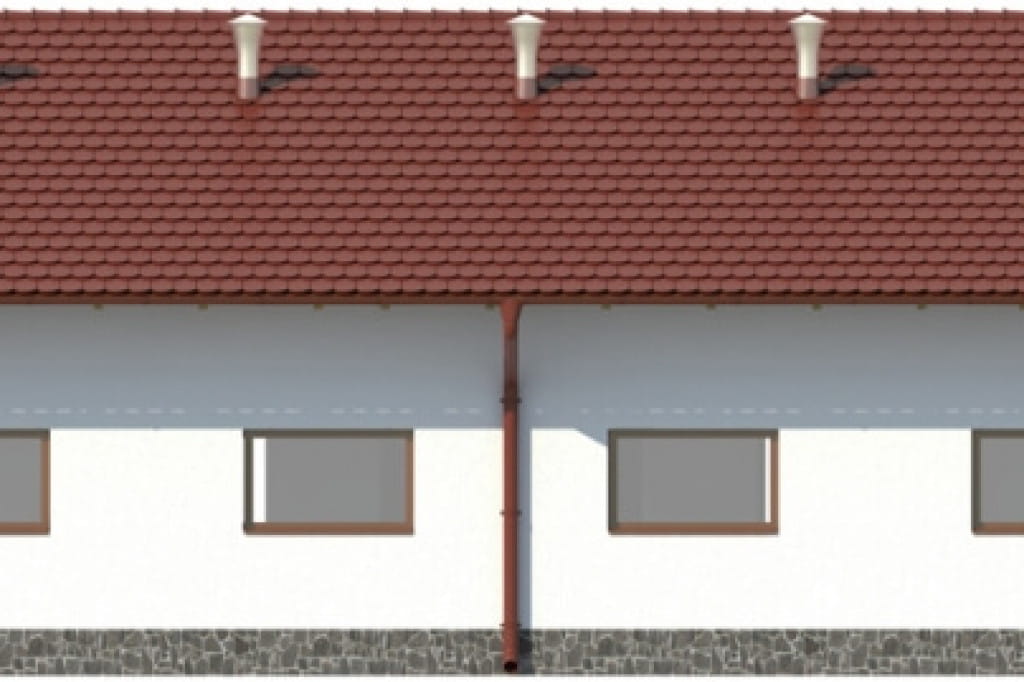

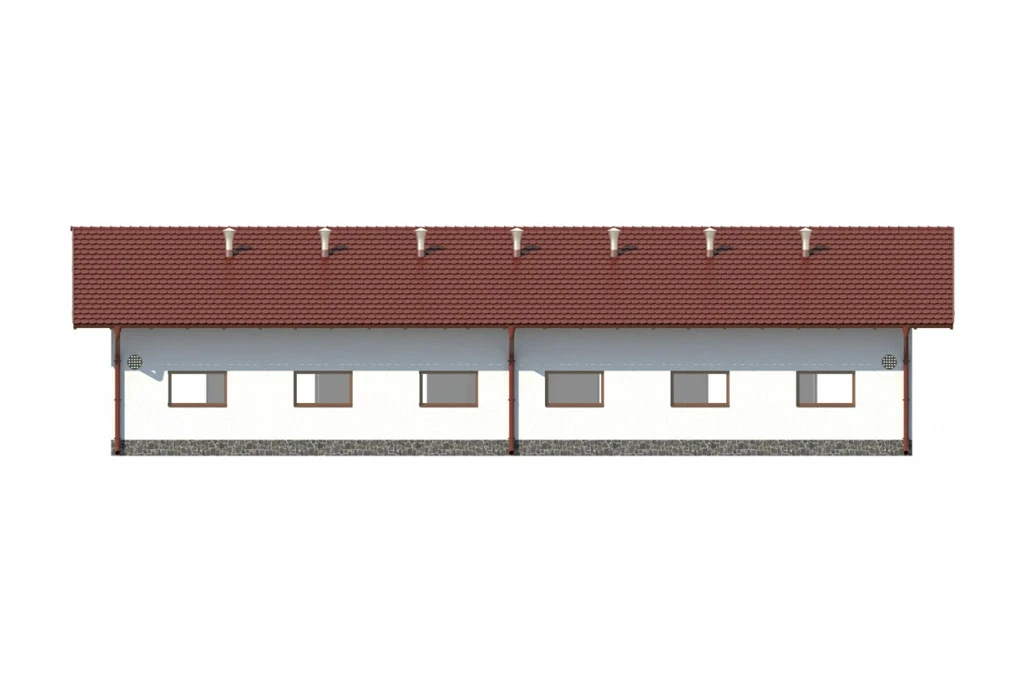

elewacja ogrodowa

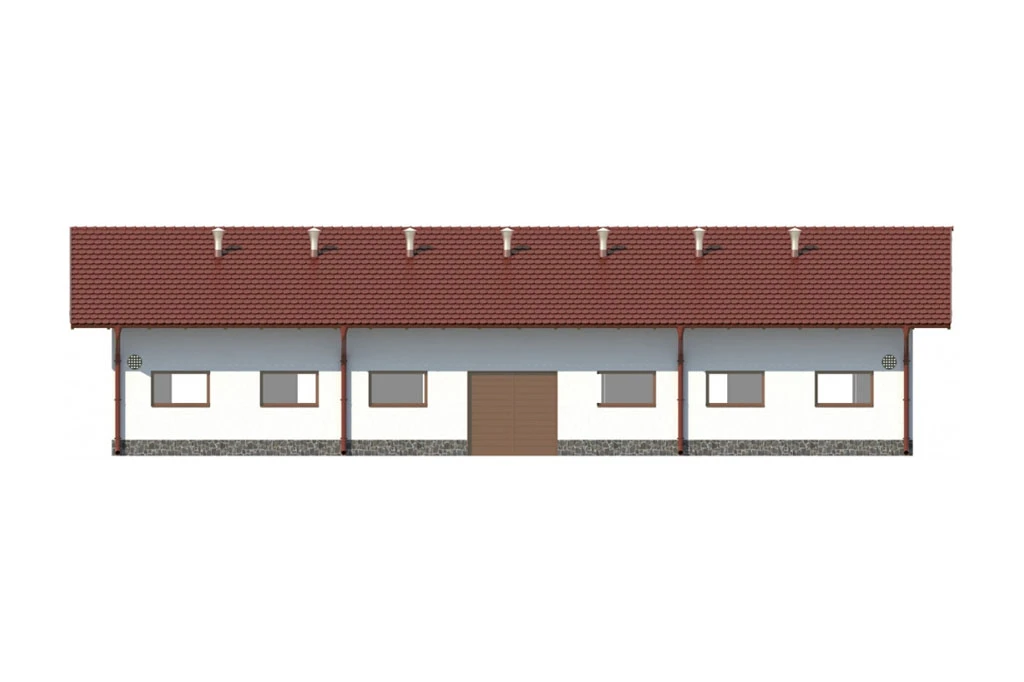

Projekt ZG-71 - elewacja

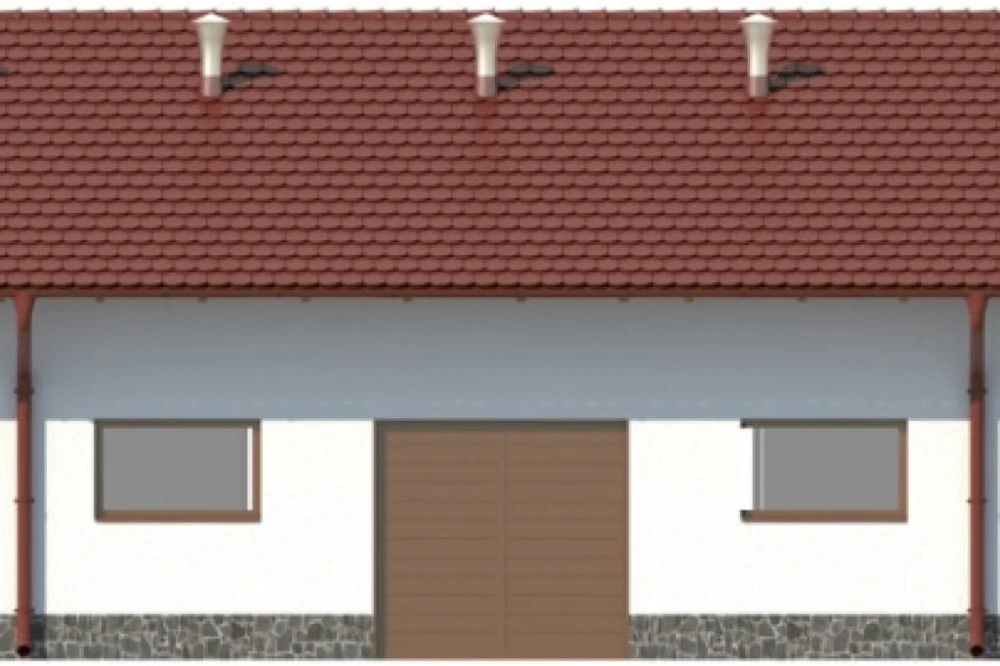

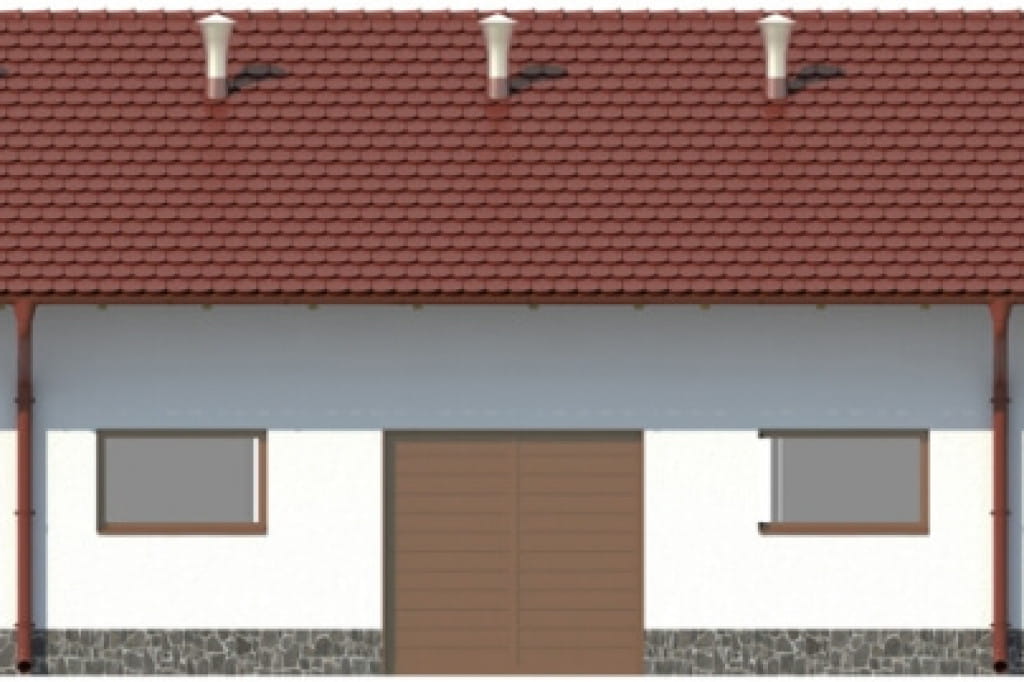

elewacja frontowa

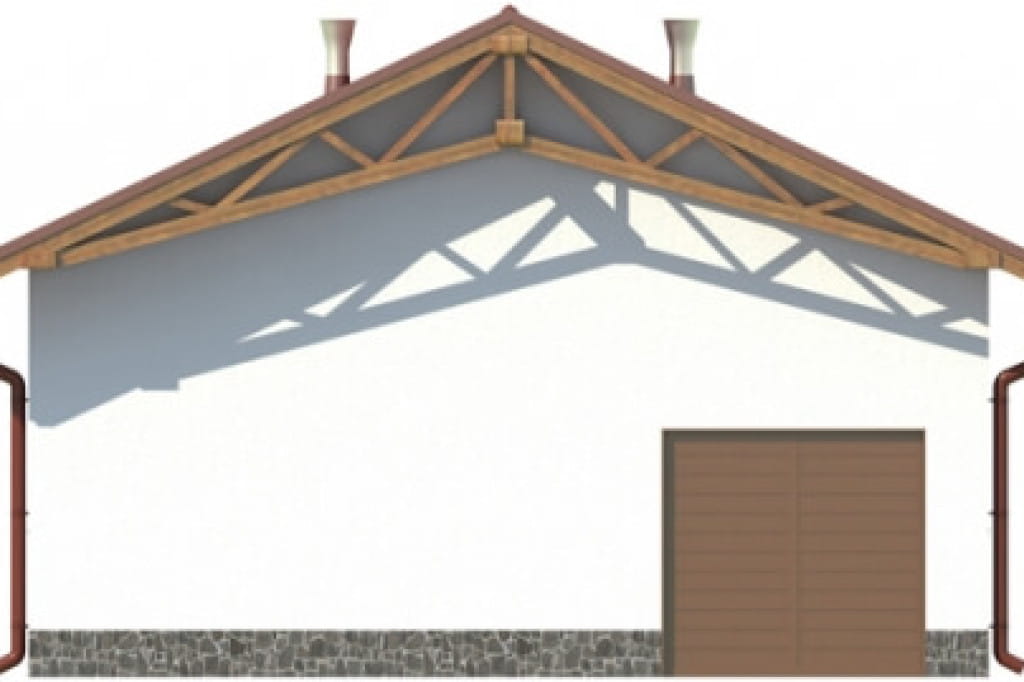

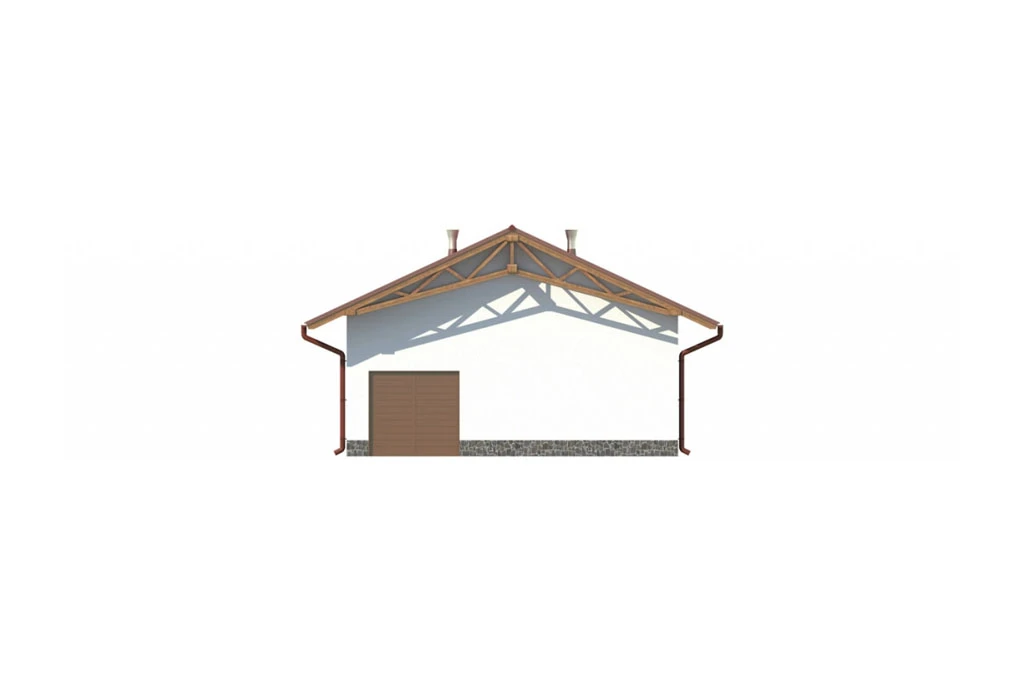

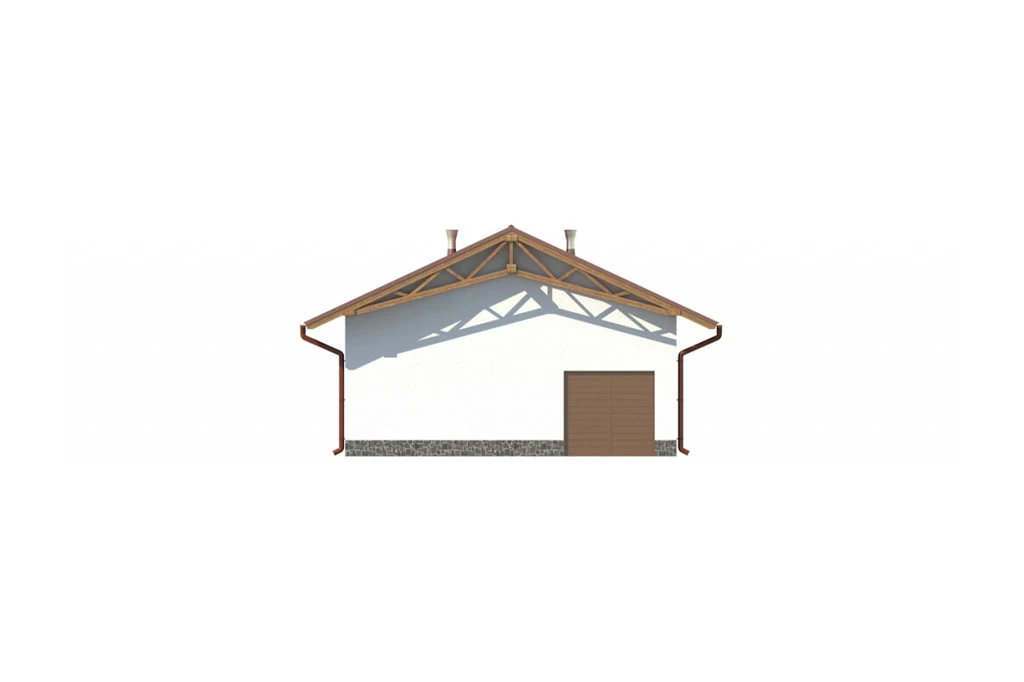

Projekt ZG-71 - elewacja

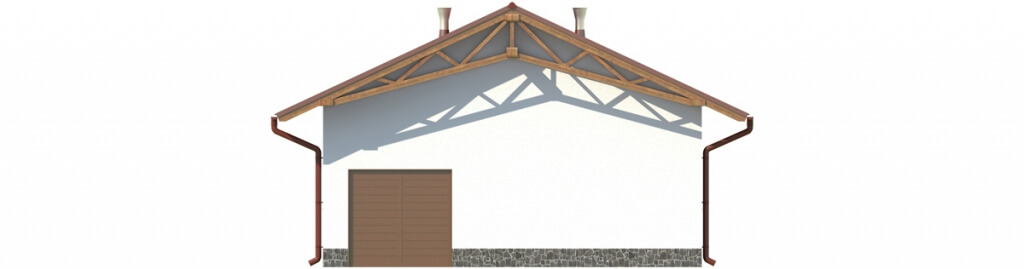

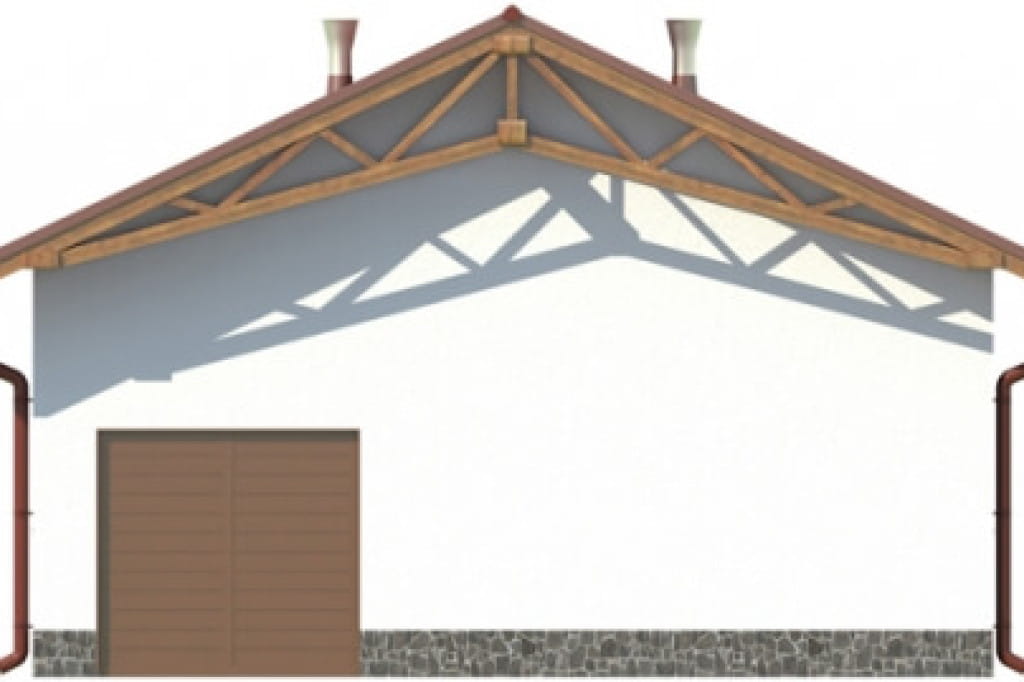

elewacja boczna
Projekt ZG-71 - elewacja

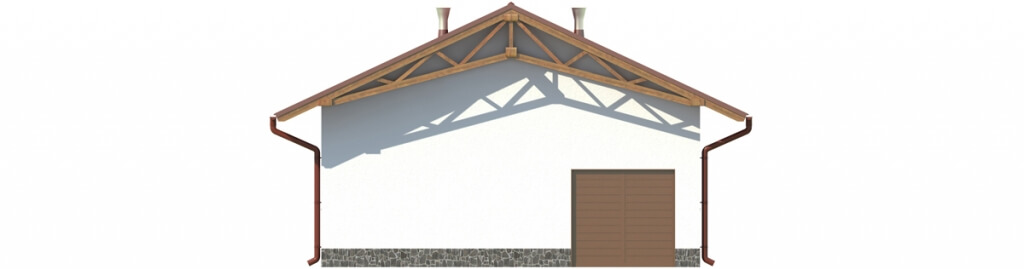

elewacja boczna

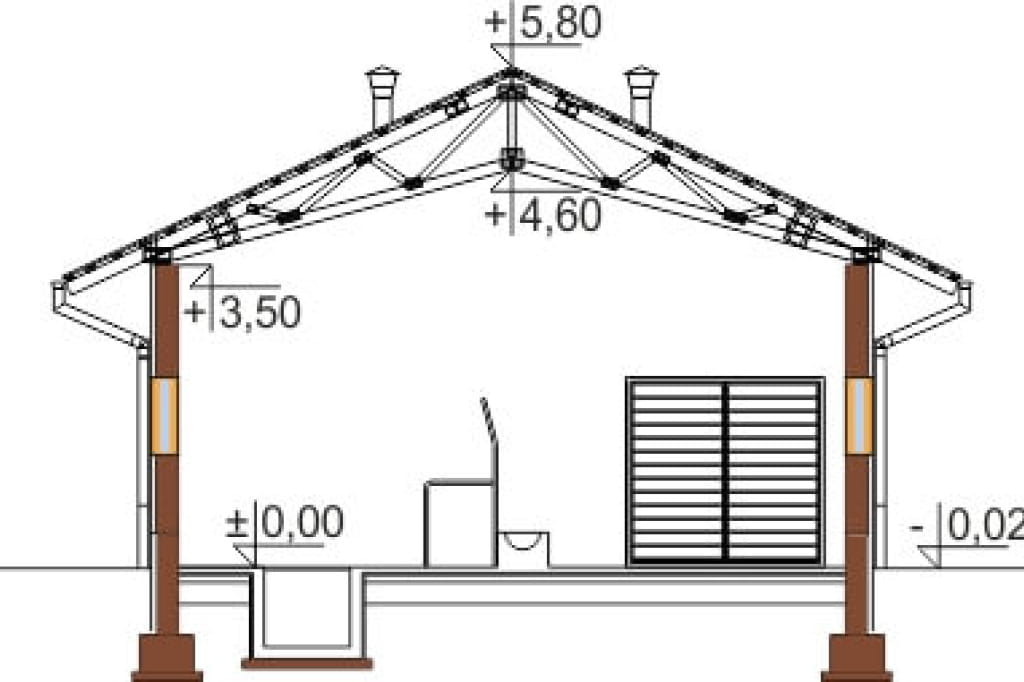

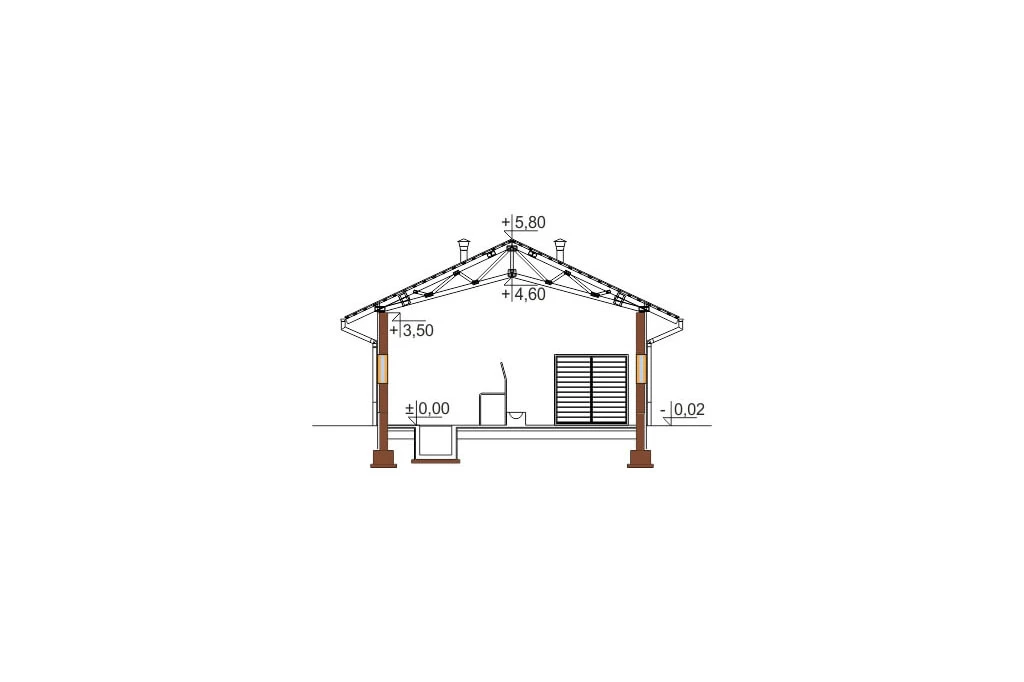

Przekrój



Projekt ZG-71 - przekrój

Projekt powstał z myślą o inwestorach chcących poszerzyć gospodarstwo ale bez zbytniego nadwyrężania budżetu. Prosta konstrukcja ścian i więźby dachowej umożliwia szybką i stosunkowo tanią realizację.

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku pełniącego funkcję obory ZG-71, parterowy, niepodpiwniczony. Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny. Więźba dachowa prefabrykowana z dźwigarów drewnianych. Kąt nachylenia dachu 25°. Budynek przystosowany do hodowli bezściółkowej. Zamiast kanału gnojowego można zastosować obornik odprowadzany hydraulicznie.
Pokrycia dachu: blacha dachówkowa
Program: budynek obory z 16 boksami dla krów.

Powierzchnia zabudowy: 170.10 m²
Powierzchnia użytkowa: 153.10 m²
Kubatura: 863.50 m³
Szerokość działki: 16.40 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 1
Liczba pomieszczeń: 2
Kąt nachylenia dachu: 25°
Pokój na parterze: Nie
Wysokość budynku: 5.82 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gospodarcze, dla rolnika, projekt budynku gospodarczego, projekt obory, projekty budynków inwentarskich, projekt budynku inwentarskiego
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Marek Lizak
CENA 3 EGZ. PROJEKTU 800 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
