Prezentacja projektu

Opis projektu

Projekt budynku pełniącego funkcję tuczarni ZG-70, parterowy niepodpiwniczony. Budynek zaprojektowano w technologii tradycyjnej, przystosowano do hodowli bezściółkowej, kryty blachą dachówkową.

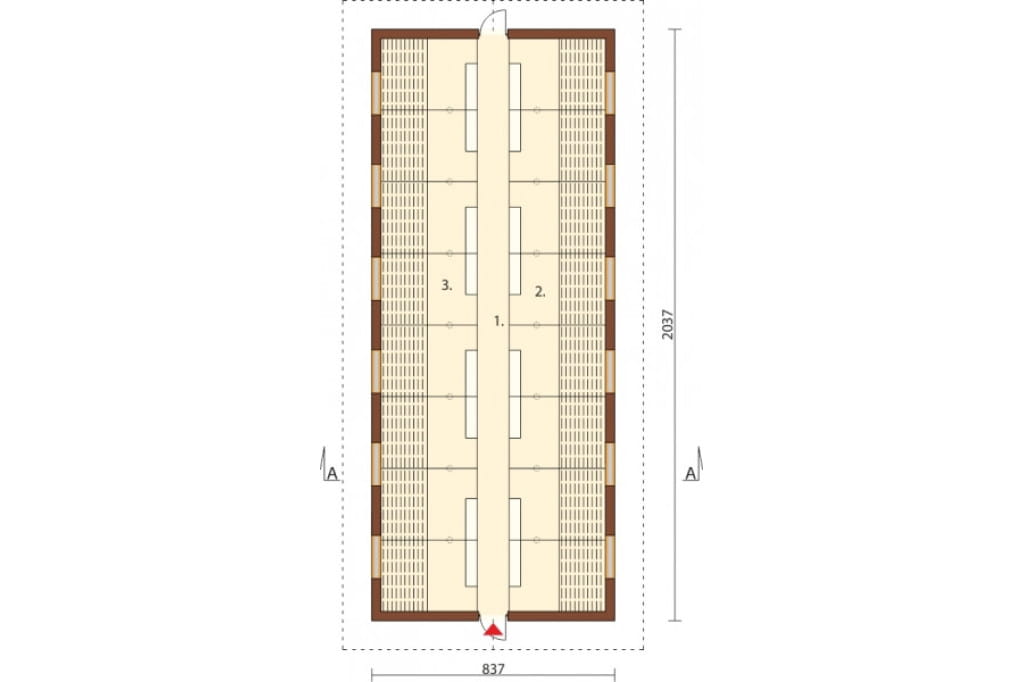

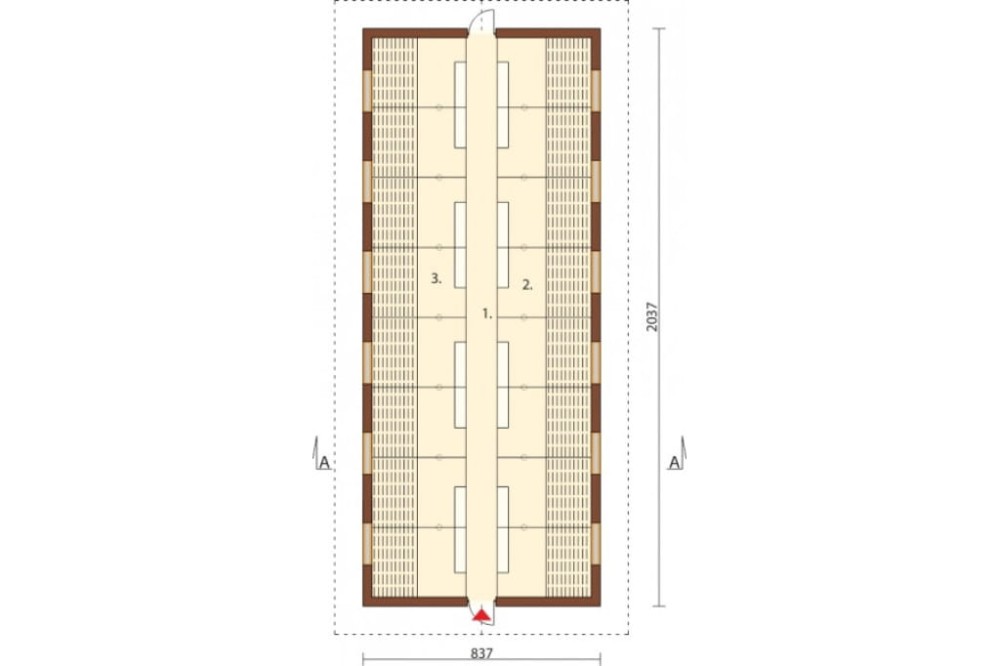

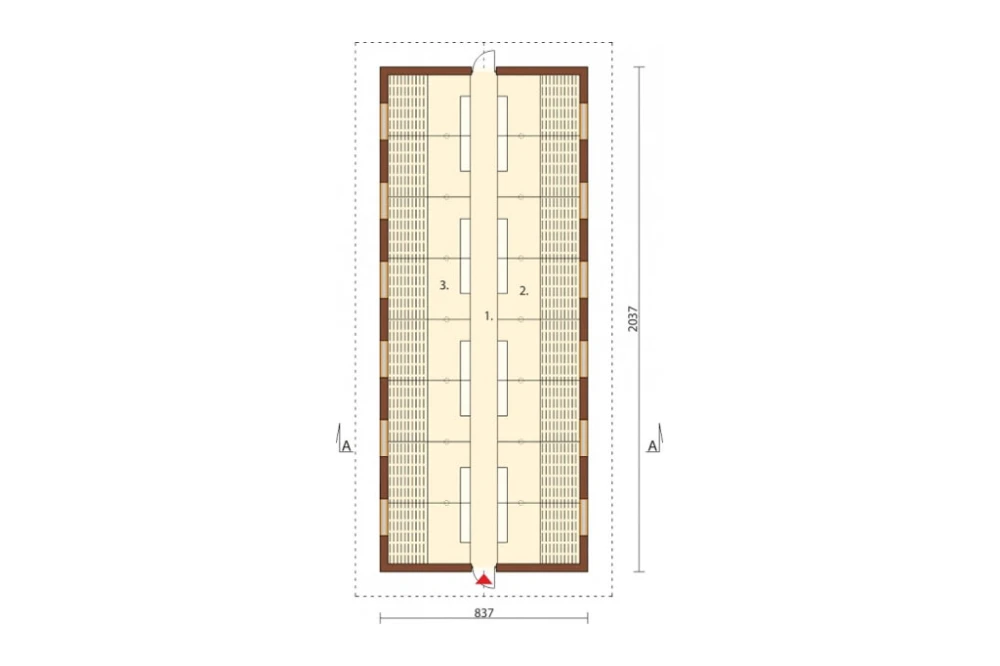

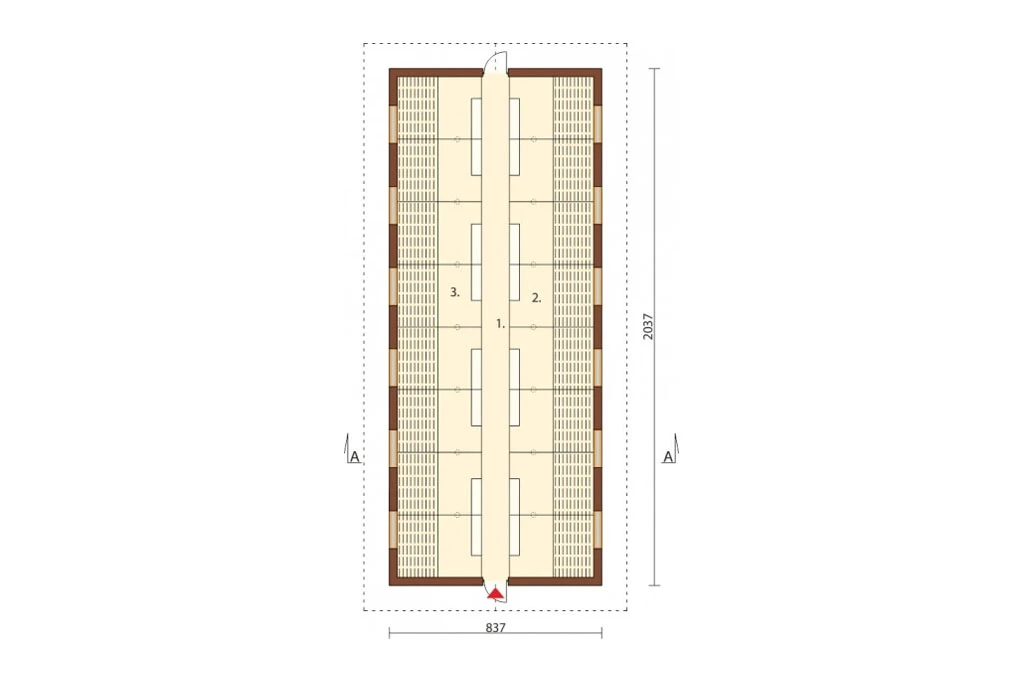

Rzut parteru

1.Przyziemie:

2. Komunikacja

3. 8 boksów dla tuczników

4. 8 boksów dla tucznikówW centralnej części budynku znajduje się podłużna komunikacją rozdzielająca boksy dla tuczników na dwa szeregi. W każdym szeregu znajduje się osiem boksów mieszczących po dziesięć tuczników. Budynek przystosowany jest do hodowli bezściółkowej, jednak zamiast kanału gnojowego można zastosować obornik odprowadzany hydraulicznie.

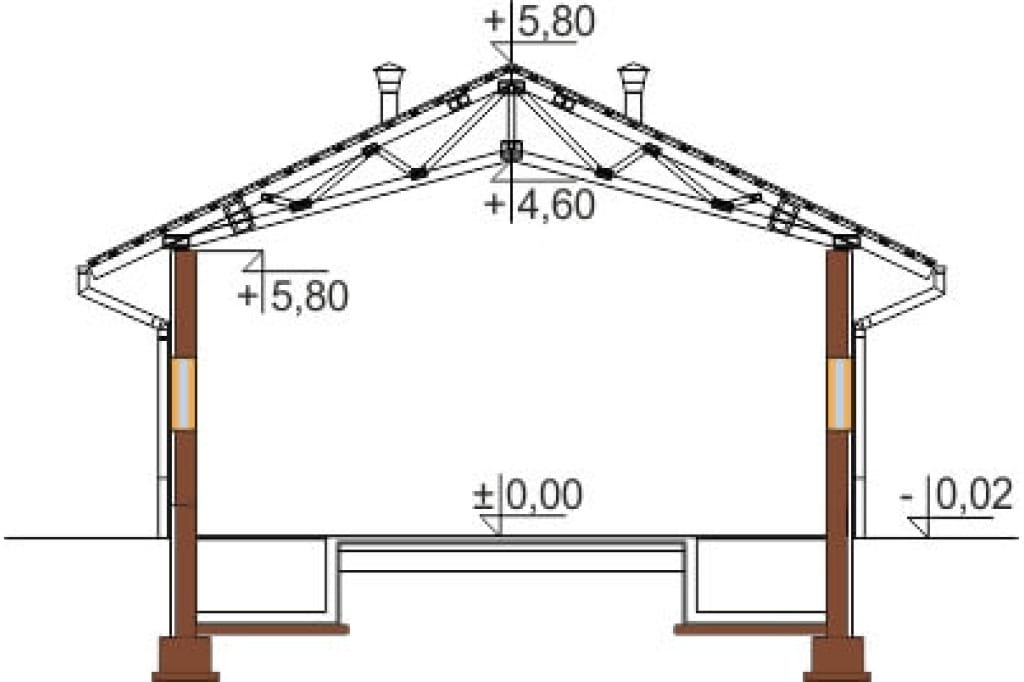

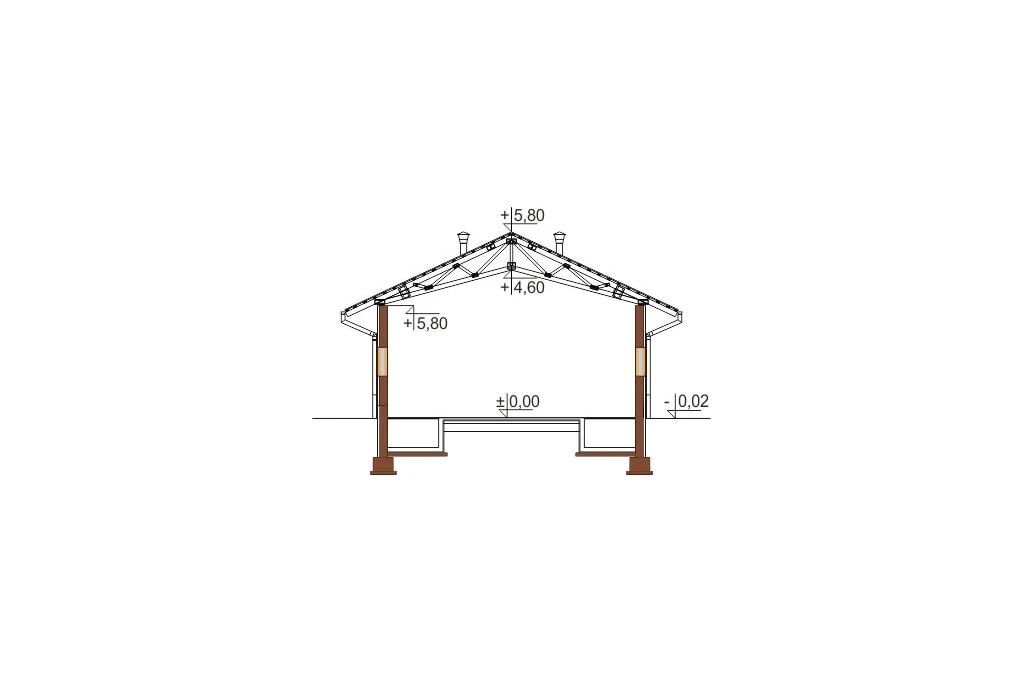

Przekrój

A-A

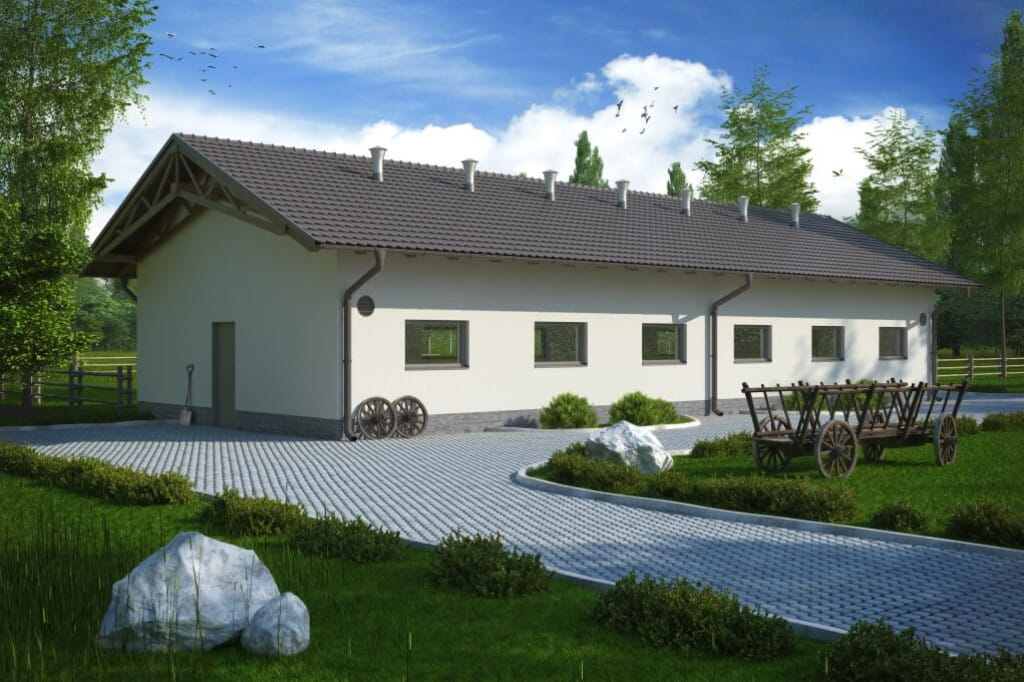

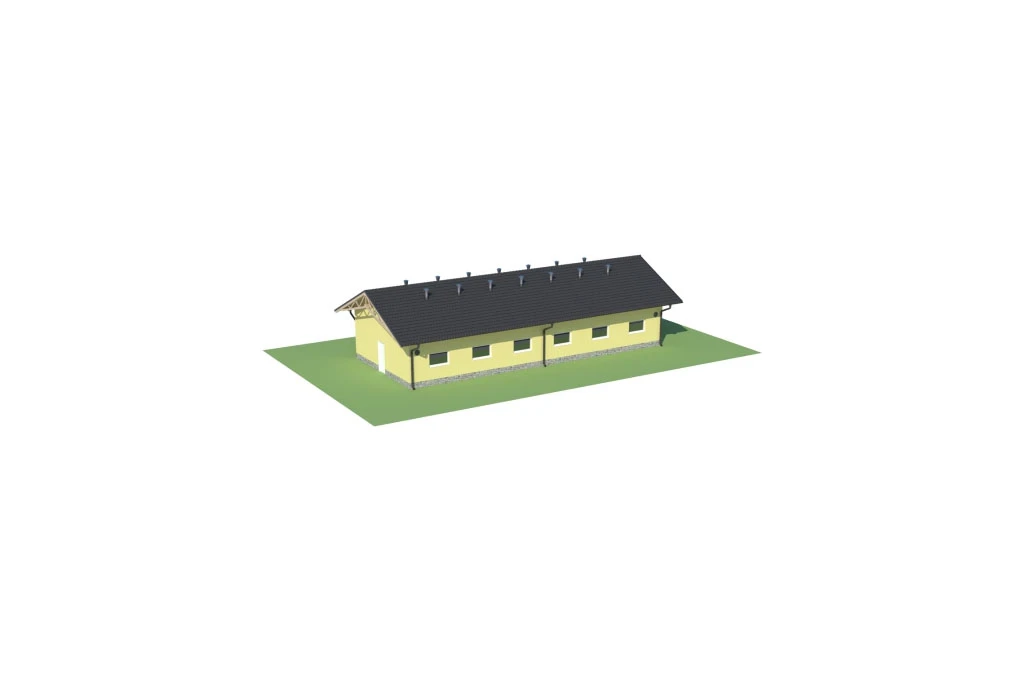

Model 3D

Plan bryły opiera się na prostokącie, całość pokryta jest dachem dwuspadowym. Wnętrze budynku rozplanowano wygodnie i funkcjonalnie. Dwa wejścia usytuowane przeciwlegle względem siebie ułatwiają odpowiednią cyrkulację powietrza.

Elewacje

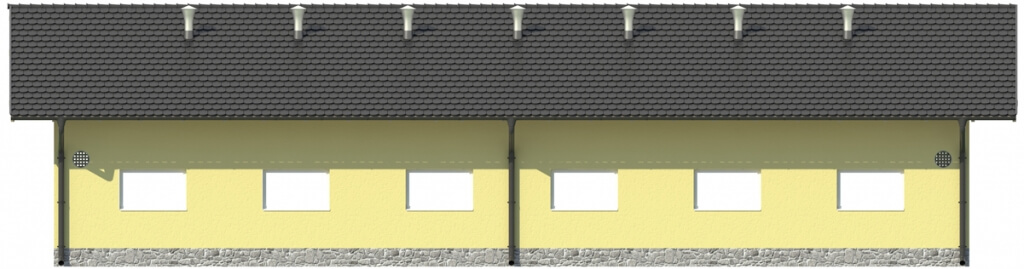

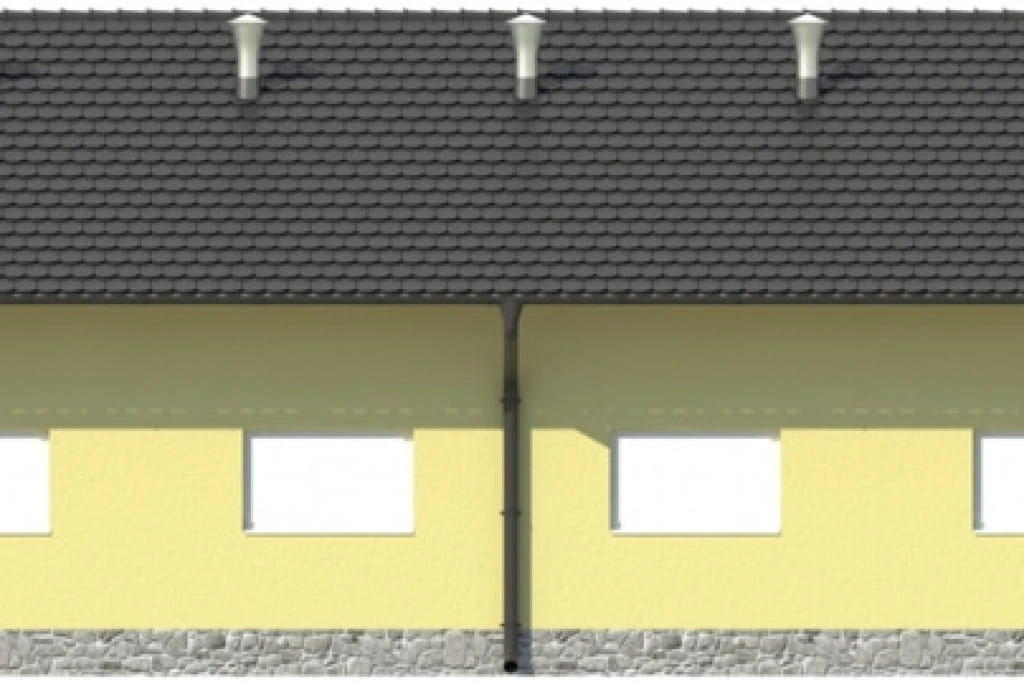

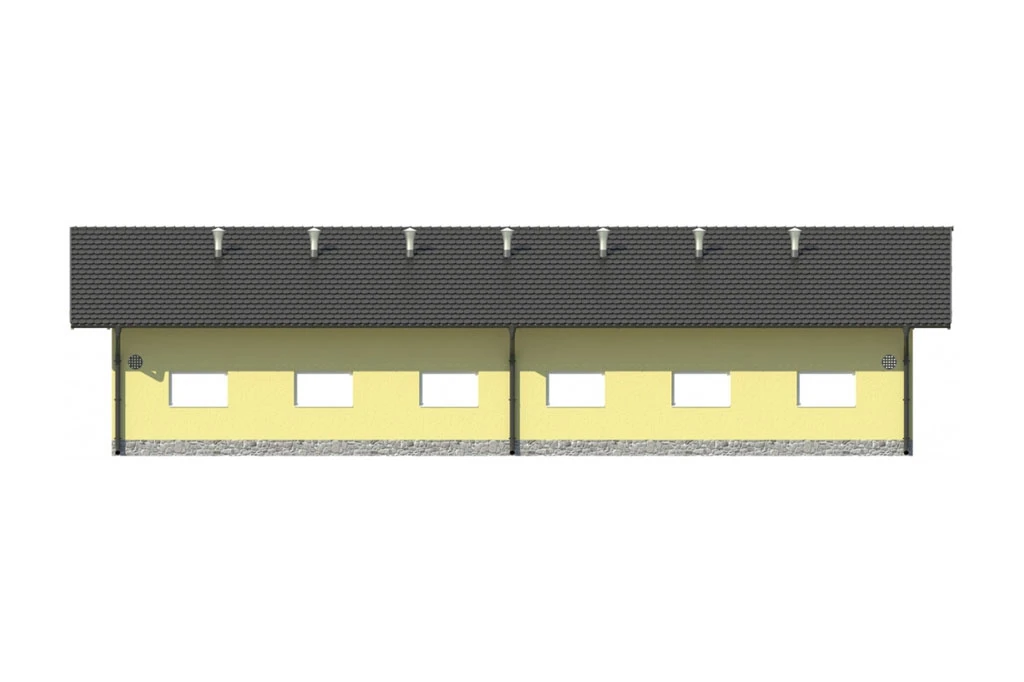

Elewacja frontowa

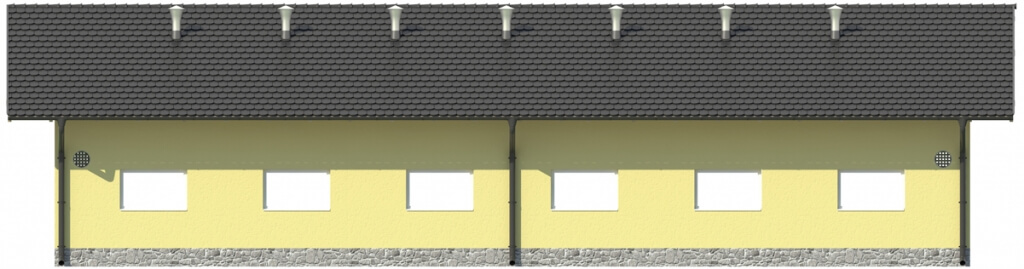

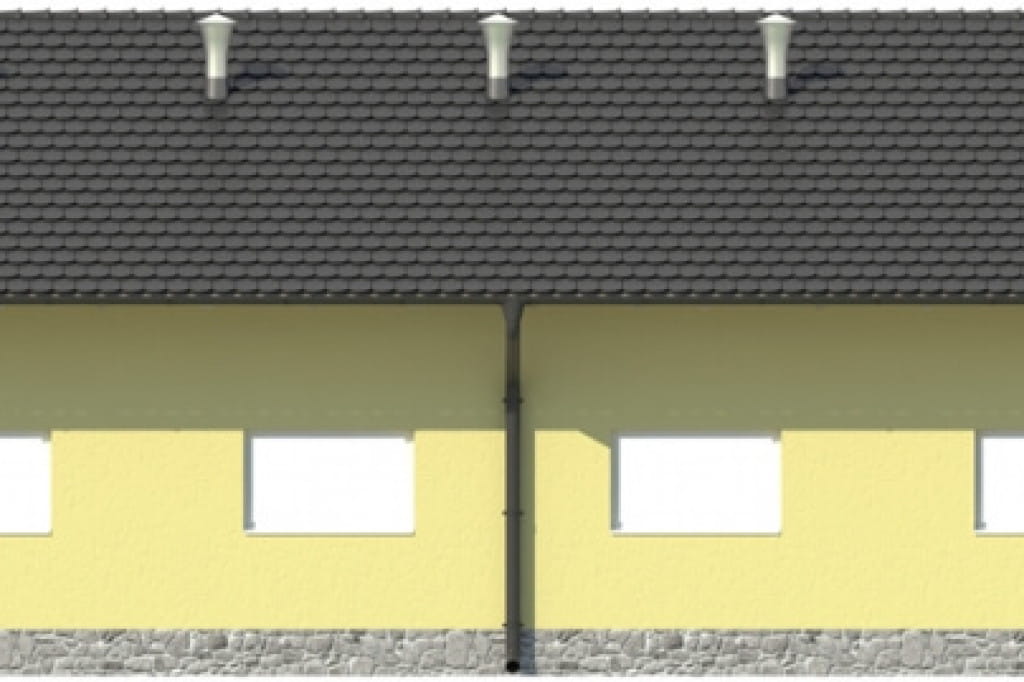

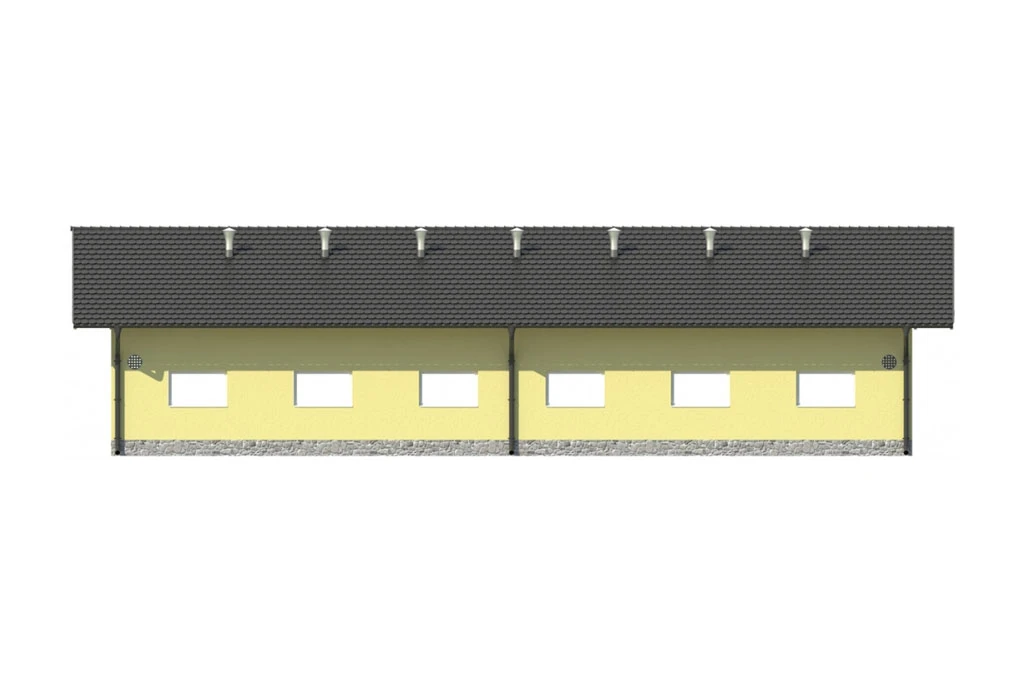

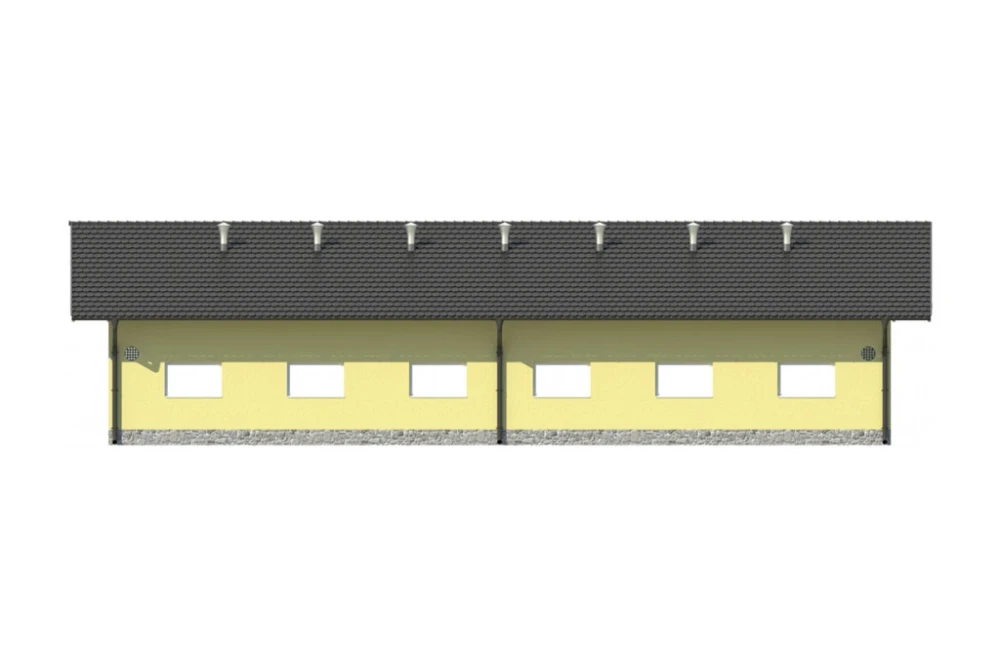

Elewacja ogrodowa

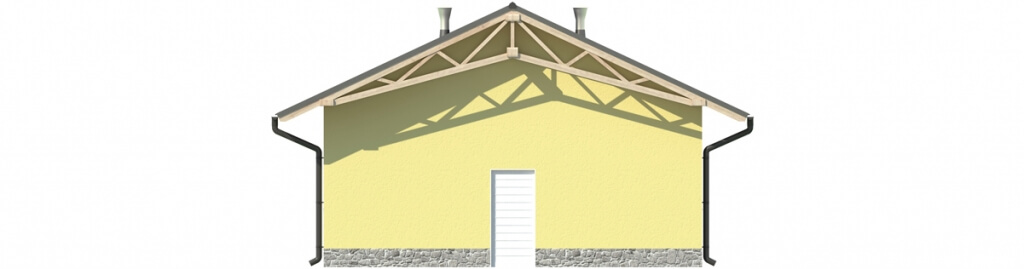

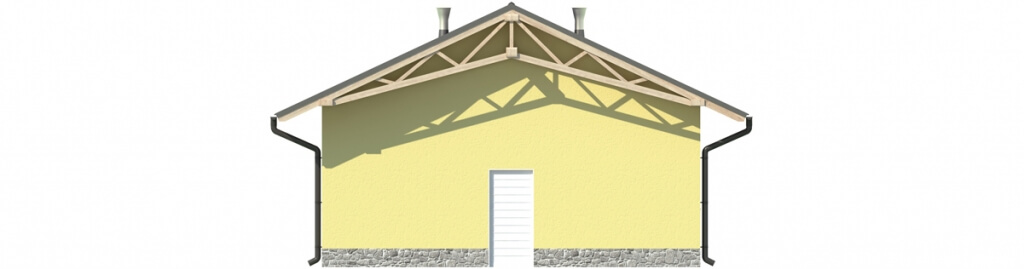

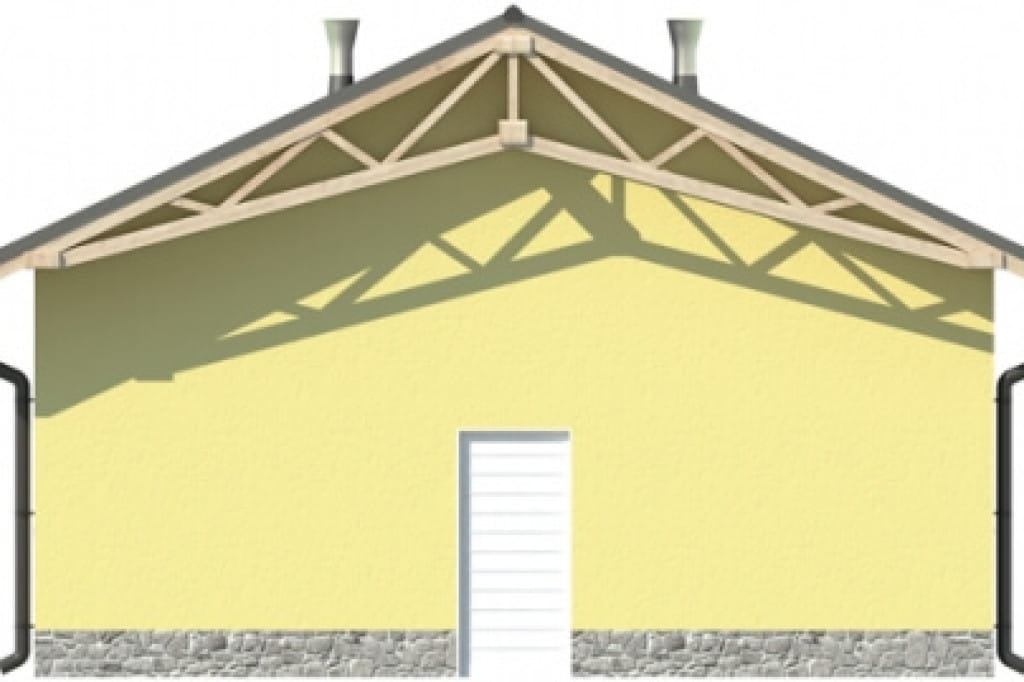

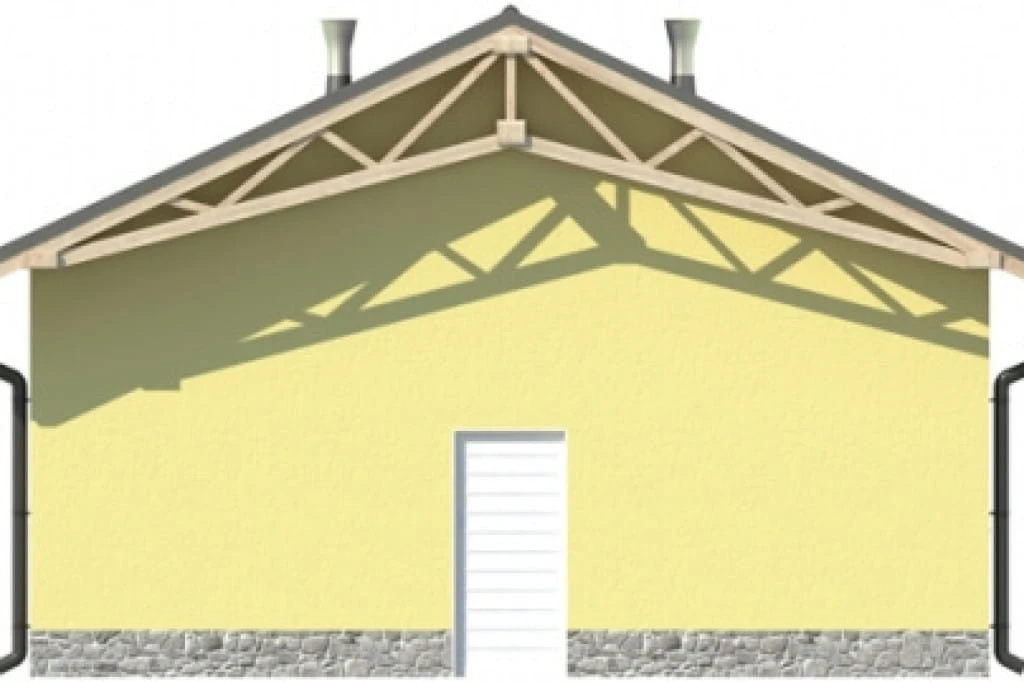

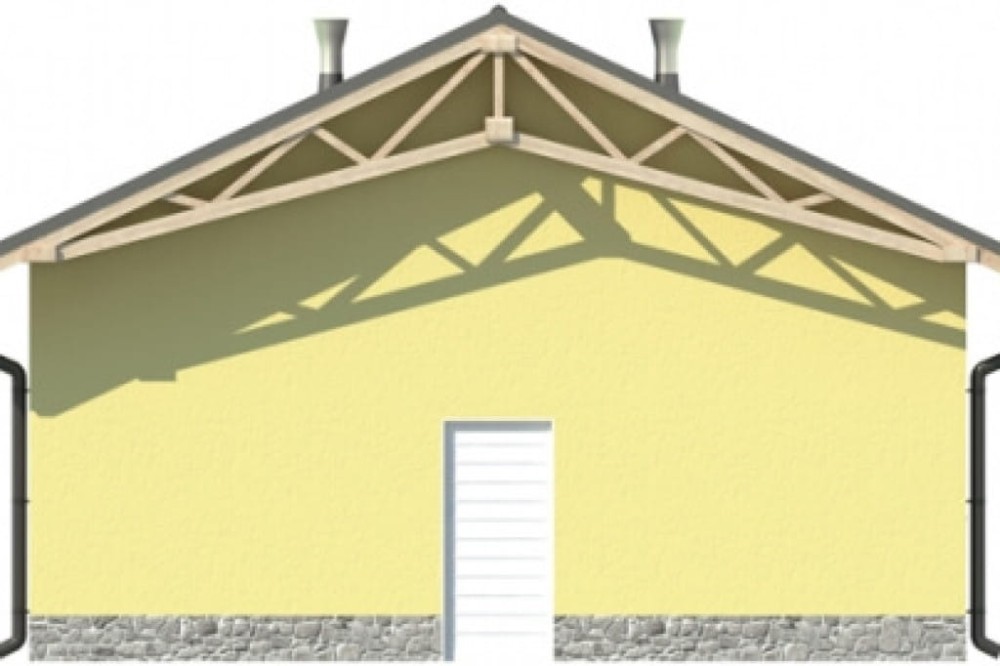

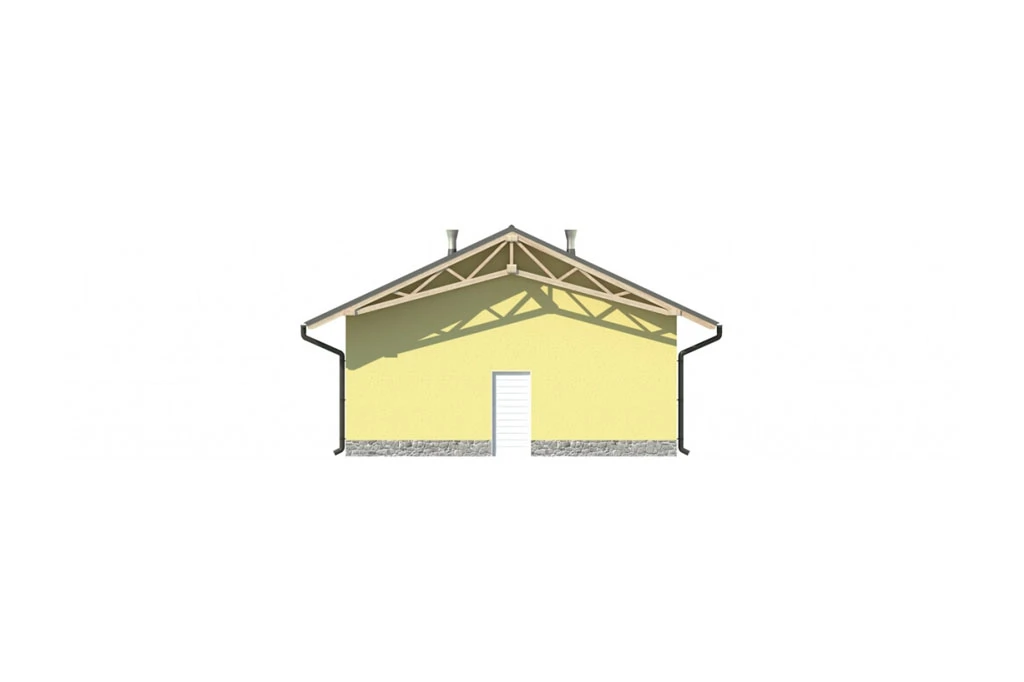

Elewacja boczna

Informacje podstawowe

Projekt budynku pełniącego funkcję tuczarni ZG-70, parterowy niepodpiwniczony. Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny. Więźba dachowa prefabrykowana z dźwigarów drewnianych. Kąt nachylenia dachu 25°. Budynek przystosowany do hodowli bezściółkowej. Zamiast kanału gnojowego można zastosować obornik odprowadzany hydraulicznie.
Pokrycia dachu: blacha dachówkowa
Program: 16 boksów po 10 tuczników w każdym boksie.

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Marek Lizak,

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

Ogólne kategorie, do których należy ten projekt

Powierzchnia mieszkalna (m²) 150 - 200
Powierzchnia użytkowa (m²) 150 - 200
Powierzchnia zabudowy (m²) 150 - 200
Kąt nachylenia dachu (°) 20 - 25
Szerokość działki/krótszy bok (m) 16 - 18
Wysokość budynku (m) 5 - 6

Podstawowe parametry projektu

Powierzchnia mieszkalna (m²) 153.10
Powierzchnia użytkowa (m²) 153.10
Powierzchnia zabudowy (m²) 170.50
Szerokość budynku/krótszy bok (m) 8.37
Długość budynku/dłuższy bok (m) 20.37
Wysokość budynku (m) 5.82
Szerokość działki/krótszy bok (m) 16.40
Kąt nachylenia dachu (°) 25°
Rodzaj dachu dwuspadowy
Piwnica bez podpiwniczenia
Garaż bez garażu
Poddasze brak poddasza

Uzupełniające parametry projektu

Rodzaj technologii* tradycyjna
Układ dachu kalenicowy
Kubatura (m³) 920.90
Liczba kondygnacji 1
Liczba pomieszczeń 3

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
