POWIERZCHNIA MIESZKALNA 153.10 m²

Projekt na zamówienie. Zapytaj o cenę.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

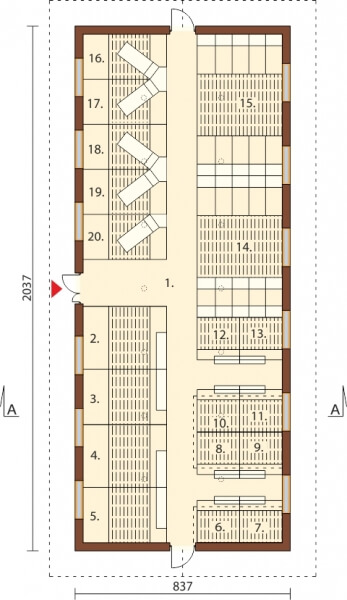

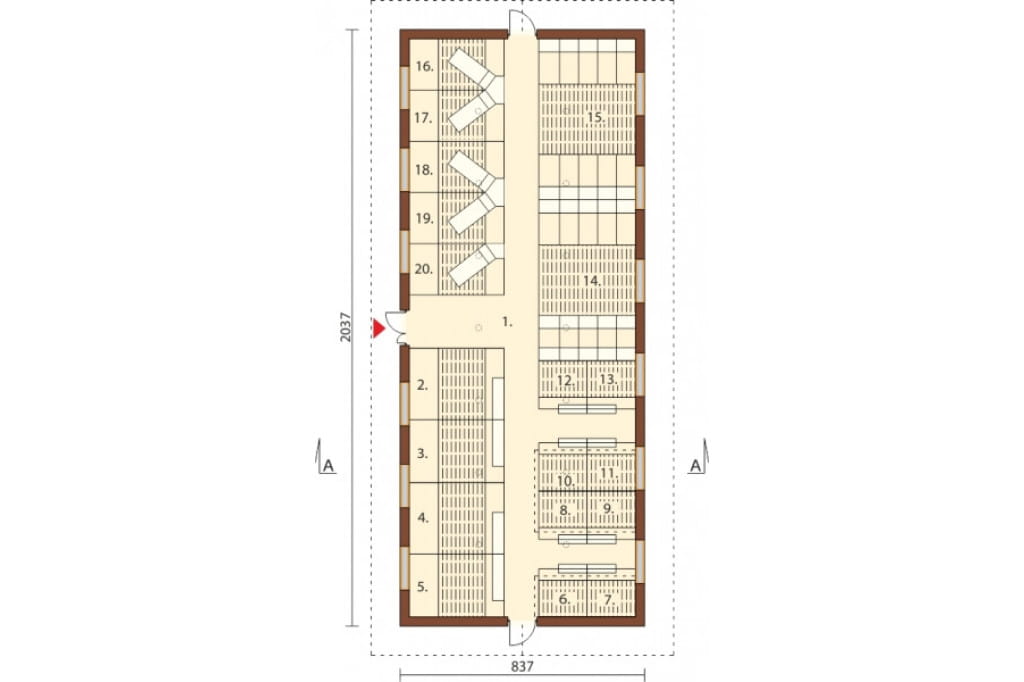

Rzut parteru



Projekt LZG-69 - rzut

1.Przyziemie:

2. Komunikacja

3. Krycie macior

4. Krycie macior

5. Krycie macior

6. Krycie macior

7. Odchów prosiąt

8. Odchów prosiąt

9. Odchów prosiąt

10. Odchów prosiąt

11. Odchów prosiąt

12. Odchów prosiąt

13. Odchów prosiąt

14. Odchów prosiąt

15. Maciory ciężarne

16. Maciory ciężarne

17. Porodówka

18. Porodówka

19. Porodówka

20. Porodówka

21. Porodówka

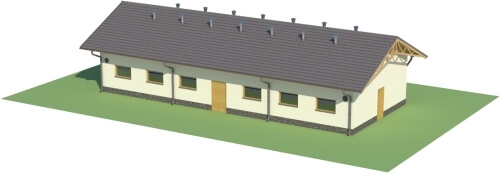

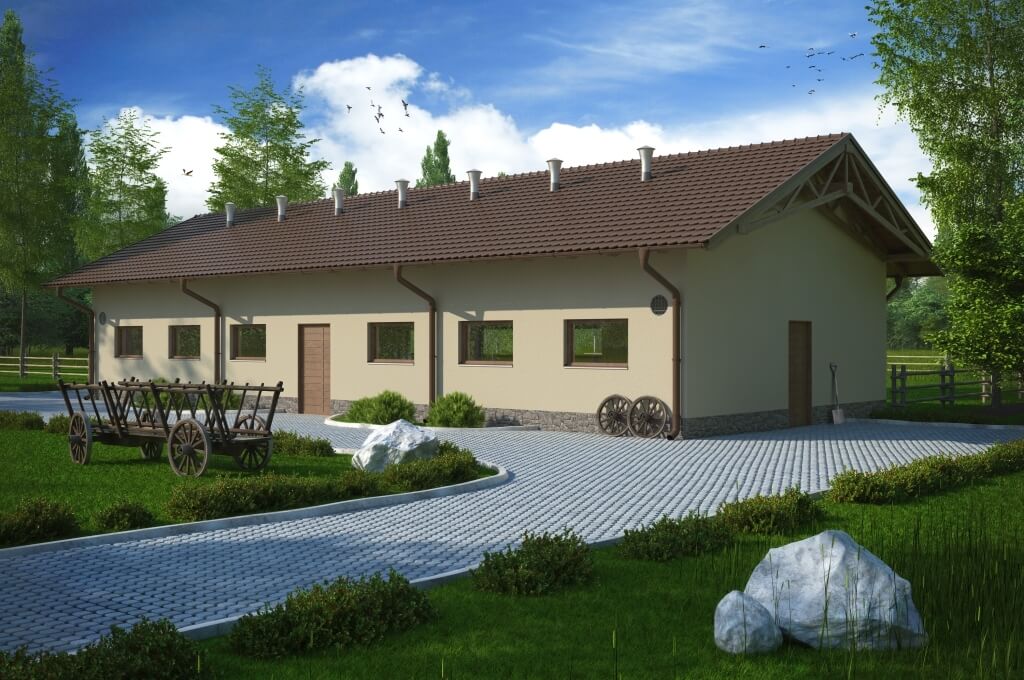

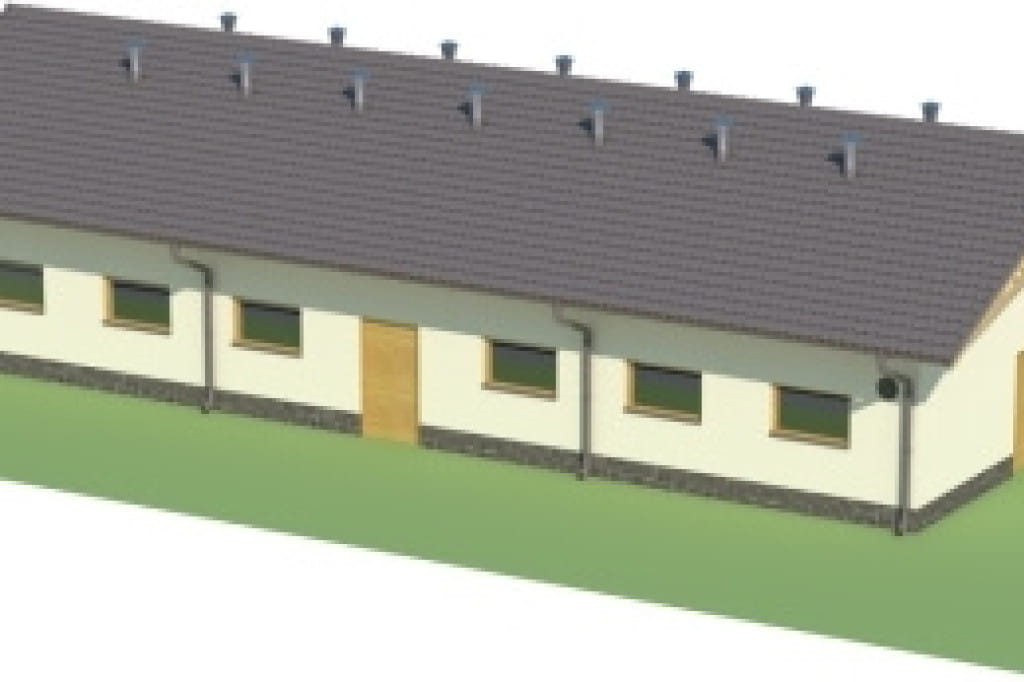

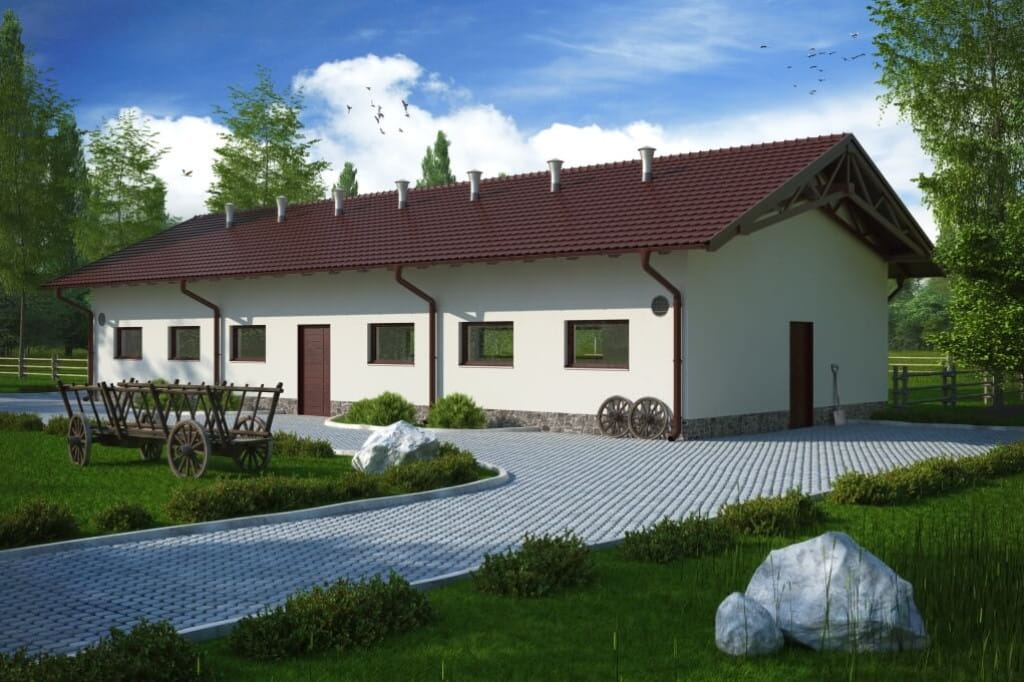

Model



Projekt LZG-69 - model

Elewacje



Projekt LZG-69 - elewacja

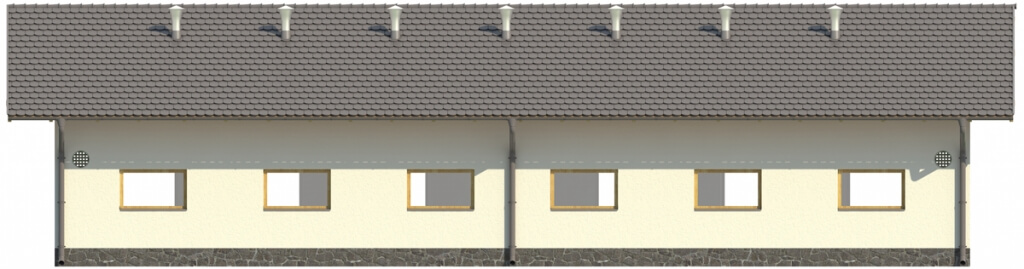

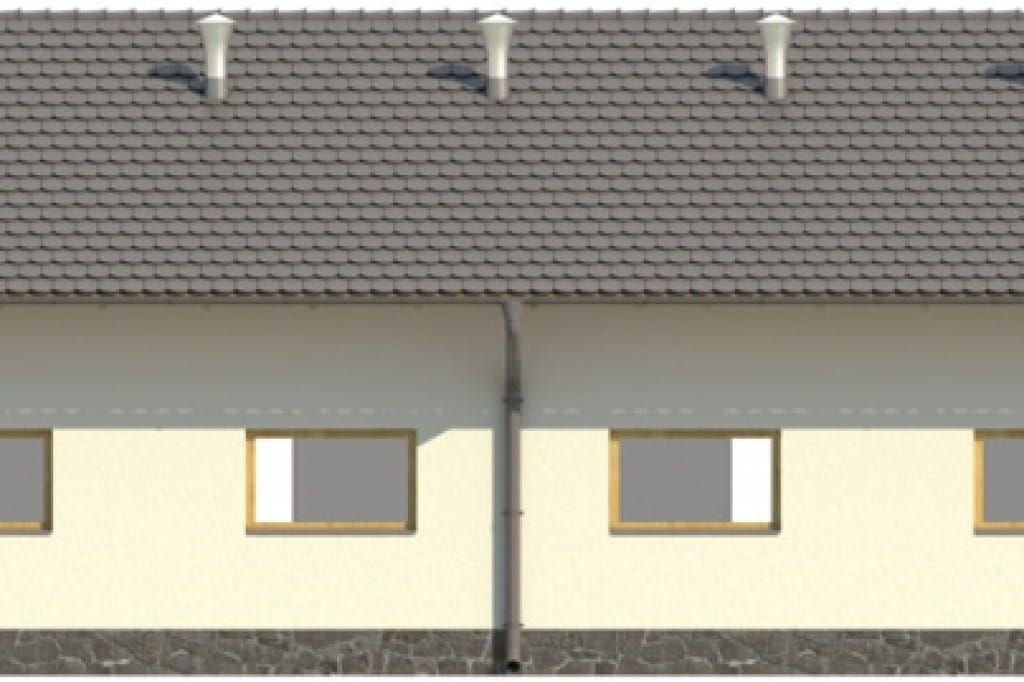

elewacja ogrodowa
Projekt LZG-69 - elewacja

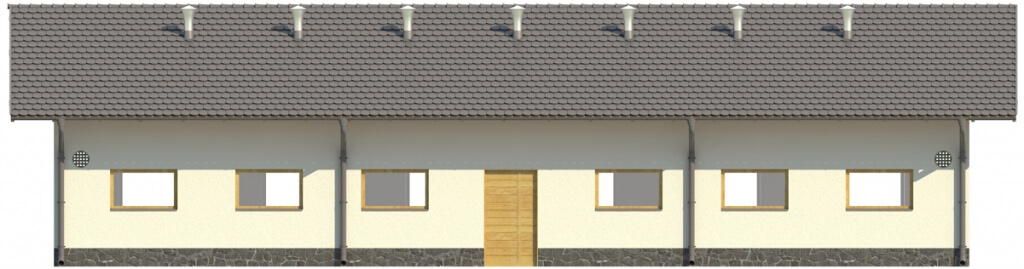

elewacja frontowa
Projekt LZG-69 - elewacja

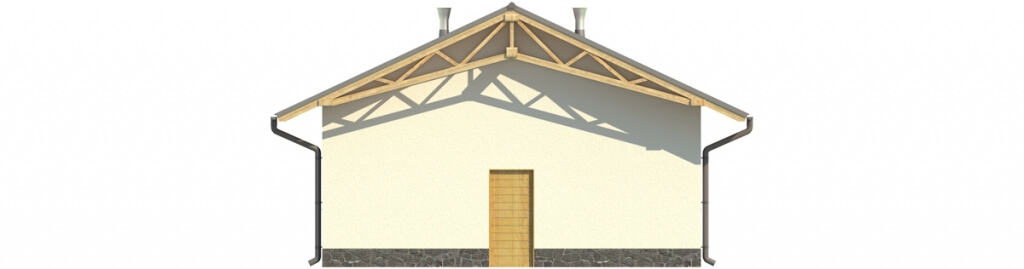

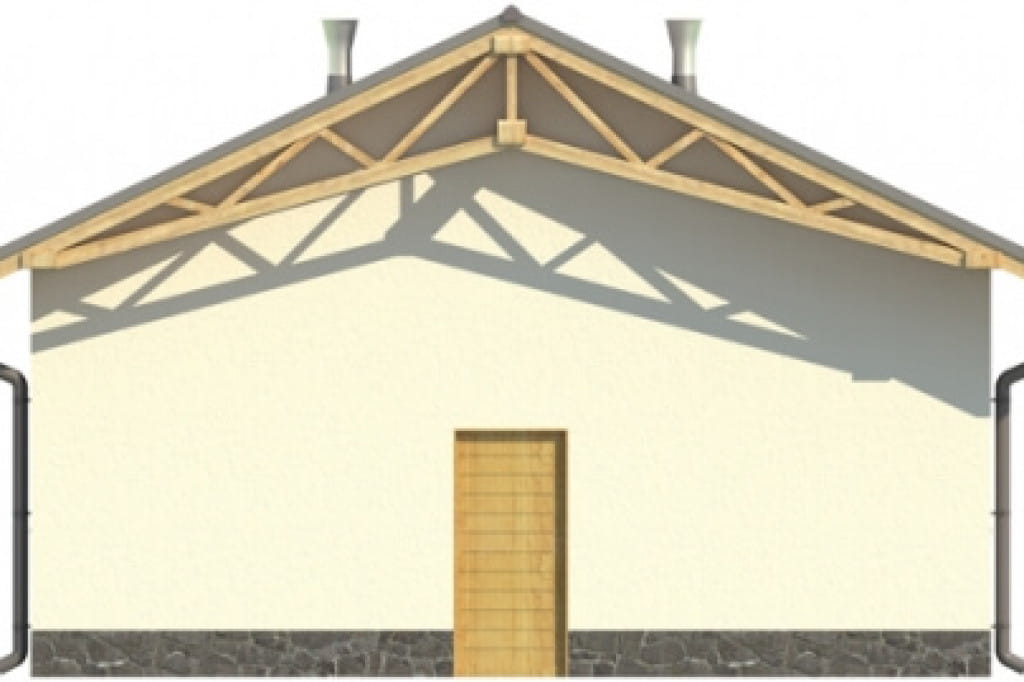

elewacja boczna
Projekt LZG-69 - elewacja

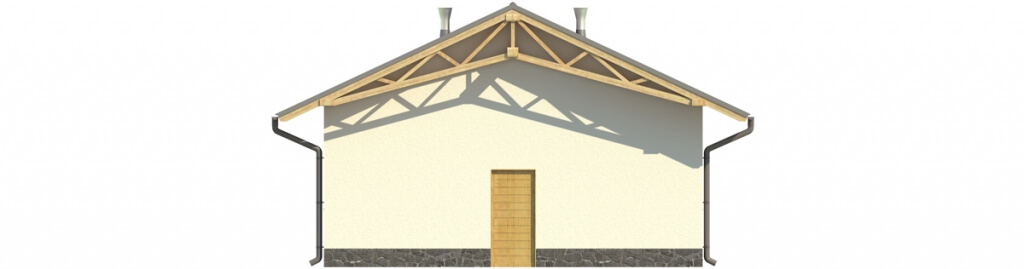

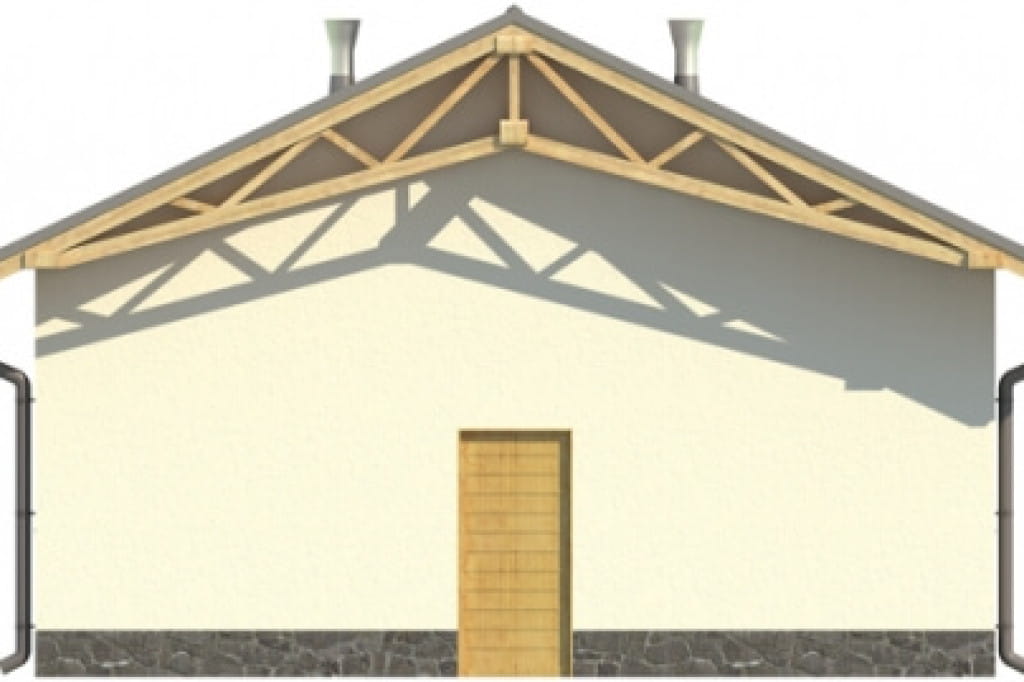

elewacja boczna

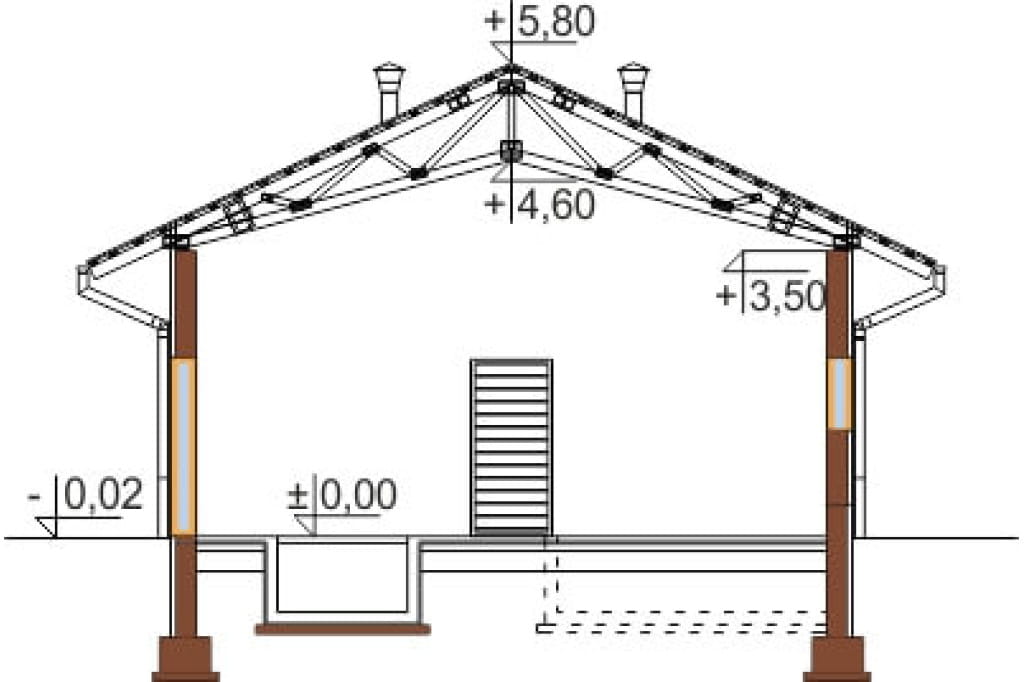

Przekrój



Projekt LZG-69 - przekrój
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku pełniącego funkcję chlewni zarodowej LZG-69, parterowy niepodpiwniczony. Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny. Więźba dachowa prefabrykowana z dźwigarów drewnianych. Kąt nachylenia dachu 25°. Budynek przystosowany do hodowli bezściółkowej. Zamiast kanału gnojowego można zastosować obornik odprowadzany hydraulicznie.
Pokrycia dachu: blacha dachówkowa
Program: 4 boksy krycia macior po 2 maciory w boksie, 7 boksów odchowu prosiąt po 10 prosiąt w boksie, 2 boksy dla macior ciężarnych, 5 boksów porodowych.

 Powierzchnia zabudowy: 170.50 m²
Powierzchnia użytkowa: 153.10 m²
Kubatura: 912.90 m³
Szerokość działki: 16.40 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 1
Liczba pomieszczeń: 20
Kąt nachylenia dachu: 25°
Pokój na parterze: Nie
Wysokość budynku: 5.82 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gospodarcze, dla rolnika, projekt budynku gospodarczego, projekt chlewni, projekty budynków inwentarskich, projekt budynku inwentarskiego, inwentarskie
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Marek Lizak
