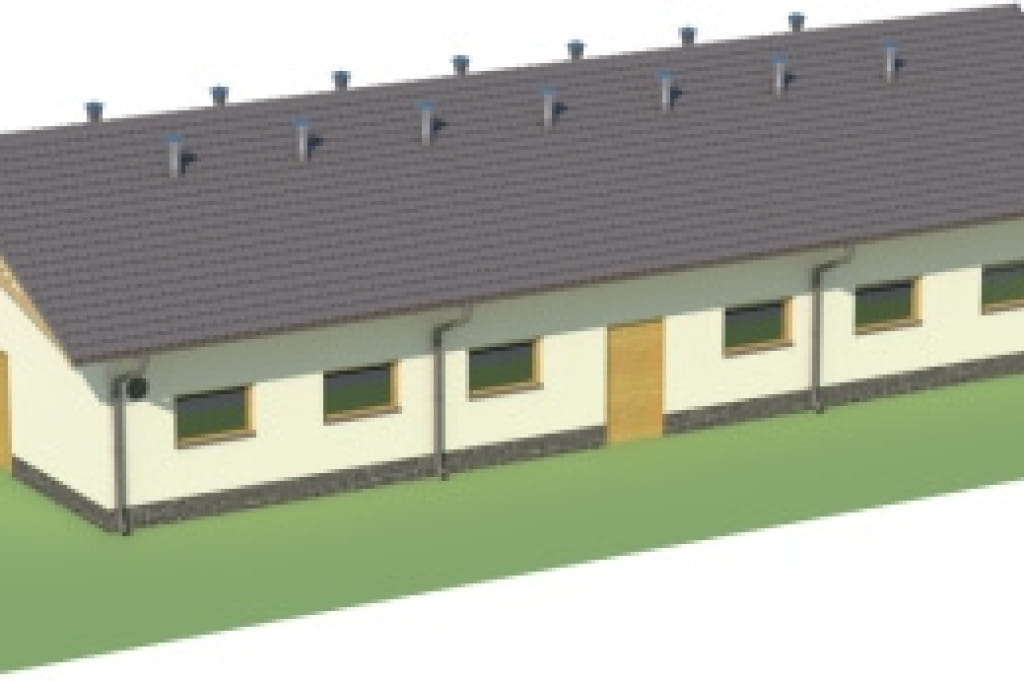

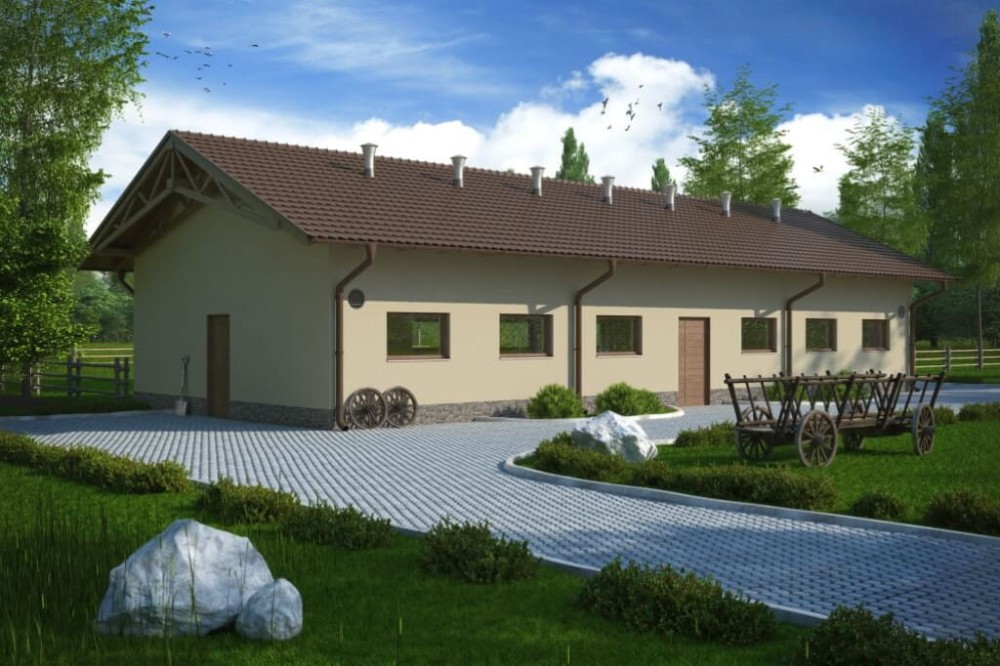

Model

Plan obiektu opiera się na prostokącie, całość pokrywa dach dwuspadowy. Zwarta bryła budynku charakteryzuje się prostą konstrukcją, która zmniejsza ryzyko powstania mostków termicznych po pozytywnie wpływa ba bilans cieplny chlewni i minimalizuje koszty jej utrzymania.

Elewacje

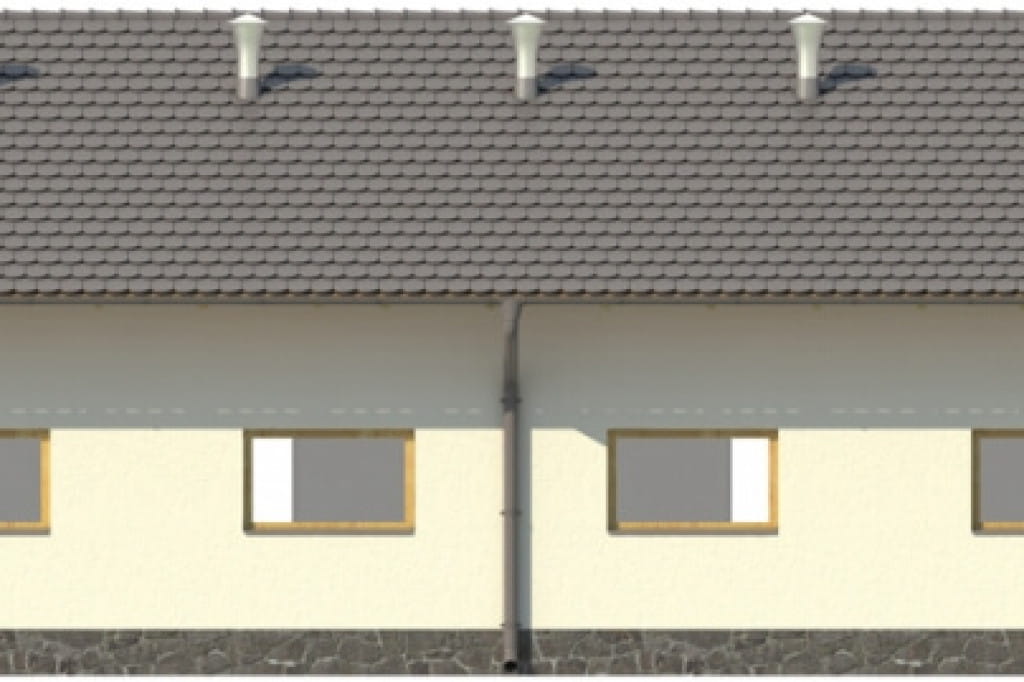

elewacja ogrodowa

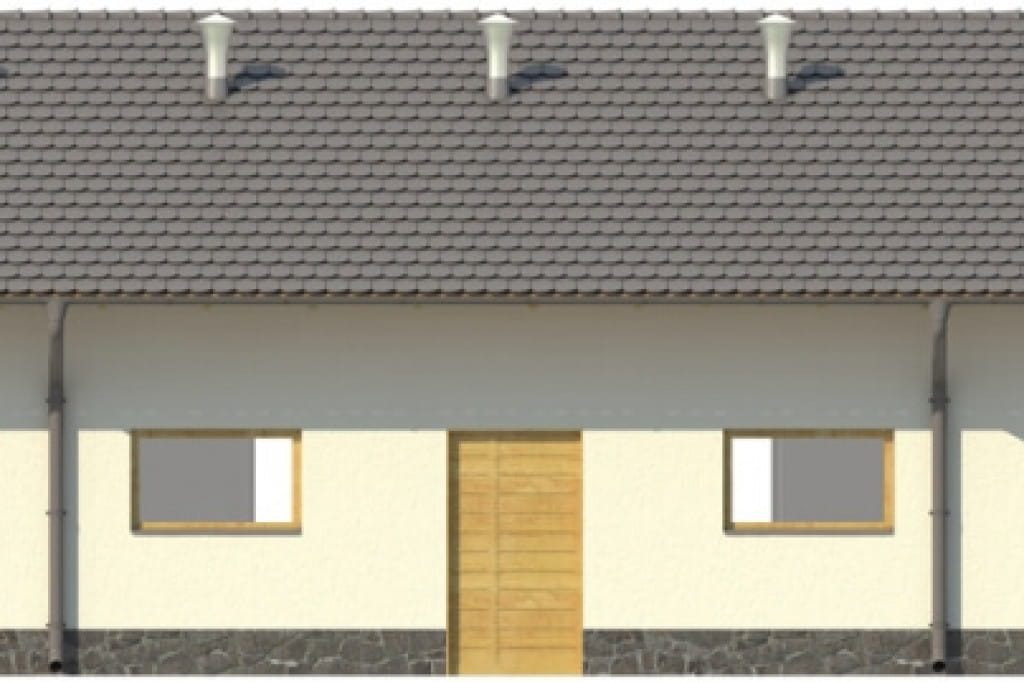

elewacja frontowa

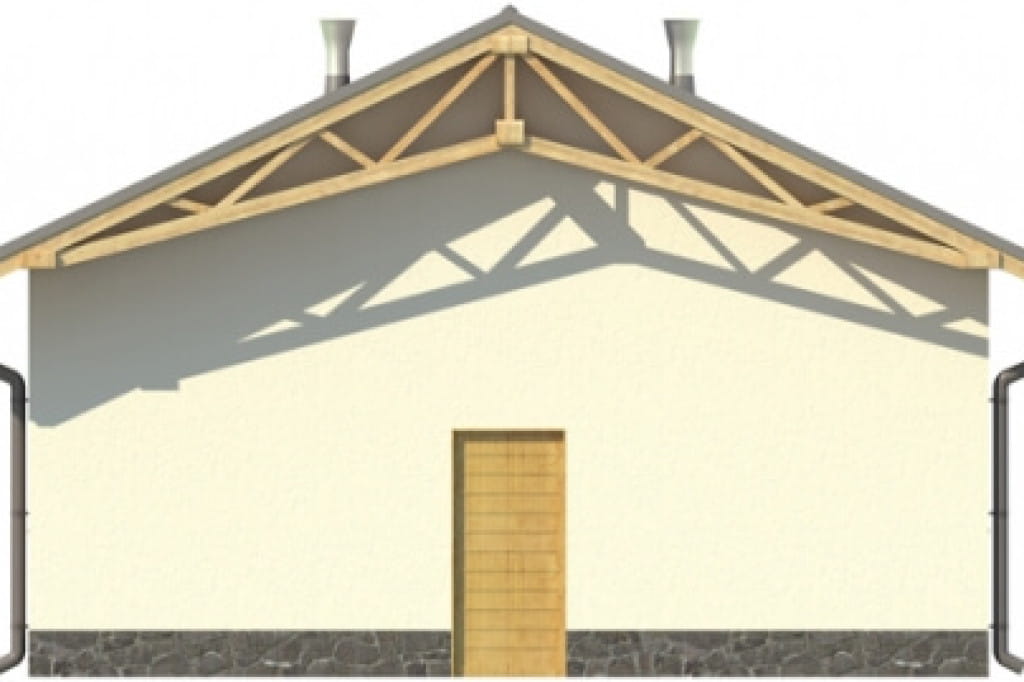

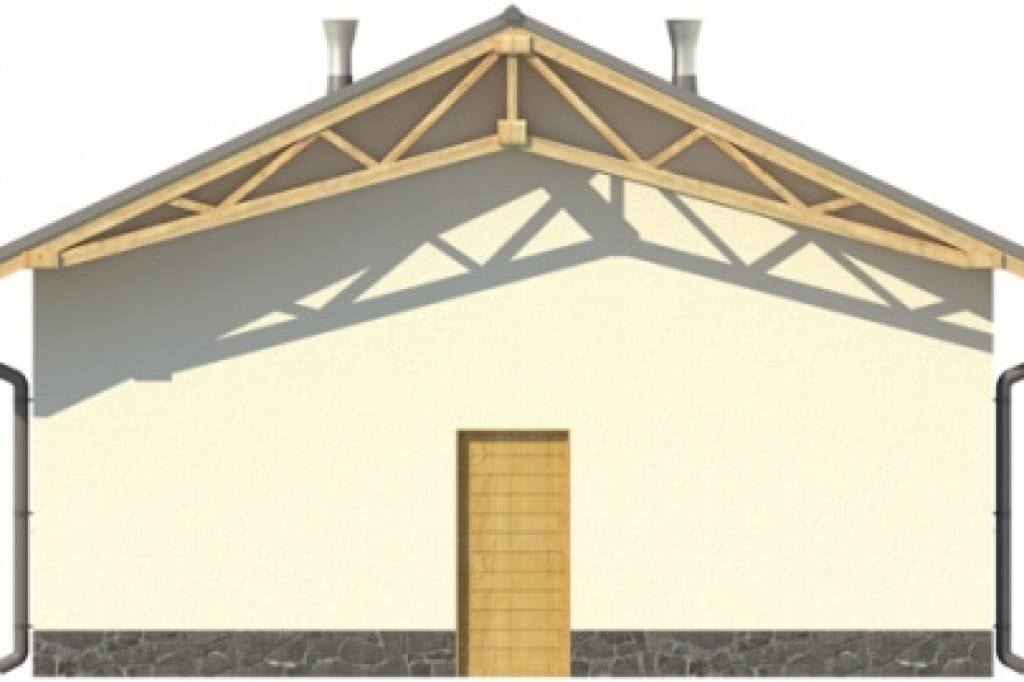

elewacja boczna
elewacja boczna

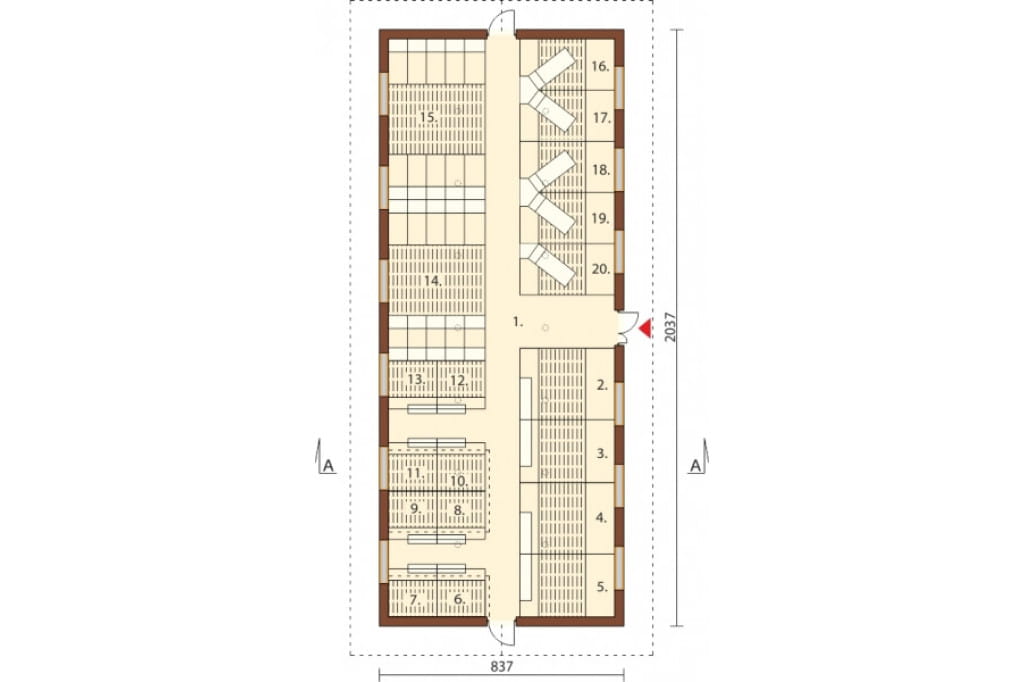

Rzut parteru

1. Komunikacja

2. Krycie macior

3. Krycie macior

4. Krycie macior

5. Krycie macior

6. Odchów prosiąt

7. Odchów prosiąt

8. Odchów prosiąt

9. Odchów prosiąt

10. Odchów prosiąt

11. Odchów prosiąt

12. Odchów prosiąt

13. Odchów prosiąt

14. Maciory ciężarne

15. Maciory ciężarne

16. Porodówka

17. Porodówka

18. Porodówka

19. Porodówka

20. PorodówkaWnętrze budynku podzielone zostało na cztery strefy. Na lewo od głównego wejścia znajdują się cztery boksy przeznaczone na krycie macior, na prawo - pięć porodówek. Po przeciwnej stronie znajduje się przestrzeń dla ciężarnych macior i osiem boksów dla prosiąt. Wygodna komunikacja i dwa boczne wejścia do budynku ułatwiają poruszanie się po obiekcie.

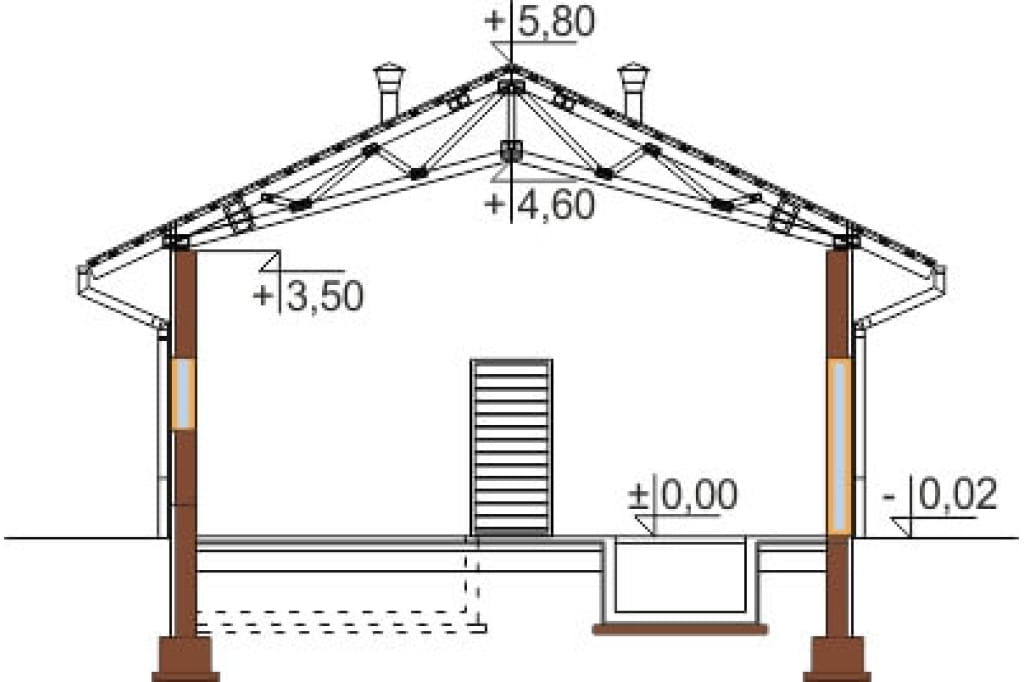

Przekrój

Prosta konstrukcja obiektu zapewnia jego szybką budowę bez narażania inwestora na nadmierne koszty. Budynek przystosowany jest do hodowli bezściółkowej. Zamiast kanału gnojowego można zastosować obornik odprowadzany hydraulicznie.

Projekt budynku pełniącego funkcję chlewni zarodowej ZG-69, parterowy niepodpiwniczony. Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny. Więźba dachowa prefabrykowana z dźwigarów drewnianych. Kąt nachylenia dachu 25°. Budynek przystosowany do hodowli bezściółkowej. Zamiast kanału gnojowego można zastosować obornik odprowadzany hydraulicznie.
Pokrycia dachu: blacha dachówkowa
Program: 4 boksy krycia macior po 2 maciory w boksie, 7 boksów odchowu prosiąt po 10 prosiąt w boksie, 2 boksy dla macior ciężarnych, 5 boksów porodowych.

Powierzchnia zabudowy: 170.50 m²
Powierzchnia użytkowa: 153.10 m²
Kubatura: 912.90 m³
Szerokość działki: 16.40 m
Ilość kondygnacji: 1
Liczba pomieszczeń: 20
Kąt nachylenia dachu: 25°
Pokój na parterze: Nie
Wysokość budynku: 5.82 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gospodarcze, dla rolnika, projekt budynku gospodarczego, projekt chlewni, projekty budynków inwentarskich, projekt budynku inwentarskiego, inwentarskie
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Marek Lizak

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
