Projekt

ZG-69

Kod: ZG-69
uzyskujemy pozwolenia na budowę Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06
PN - PT po 16: 602 62 95 77
SB - ND od 8 do 22: 602 62 95 77

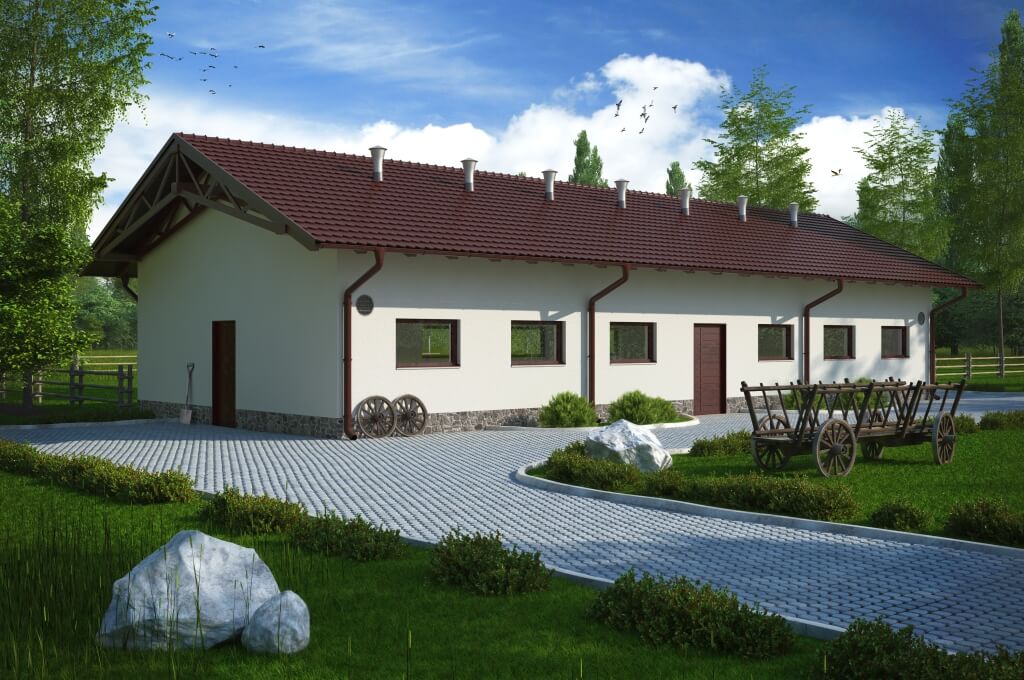

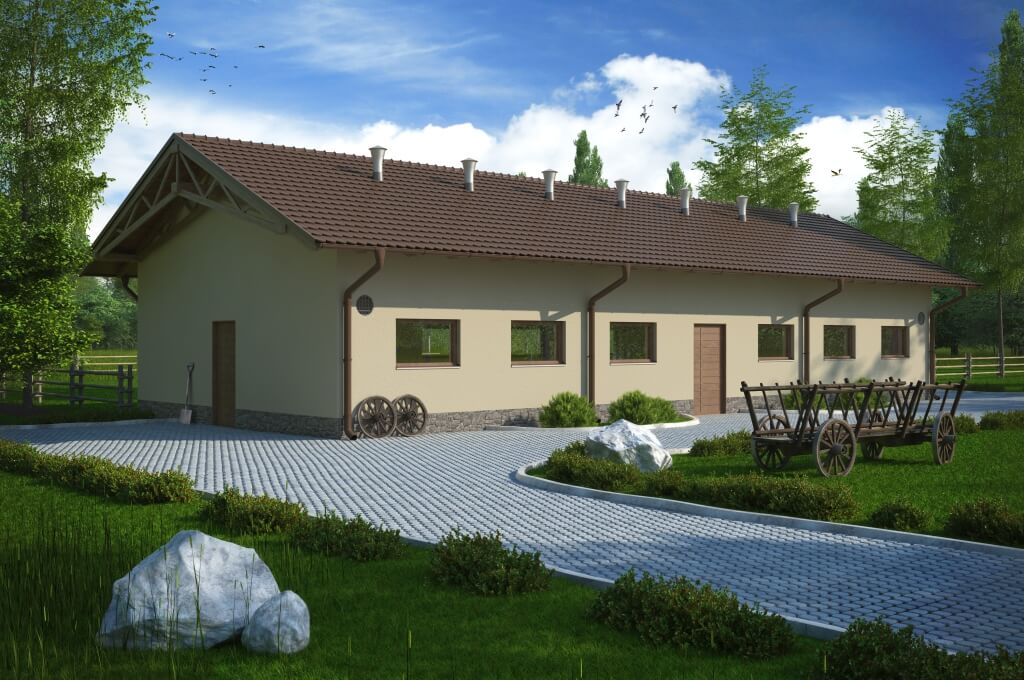

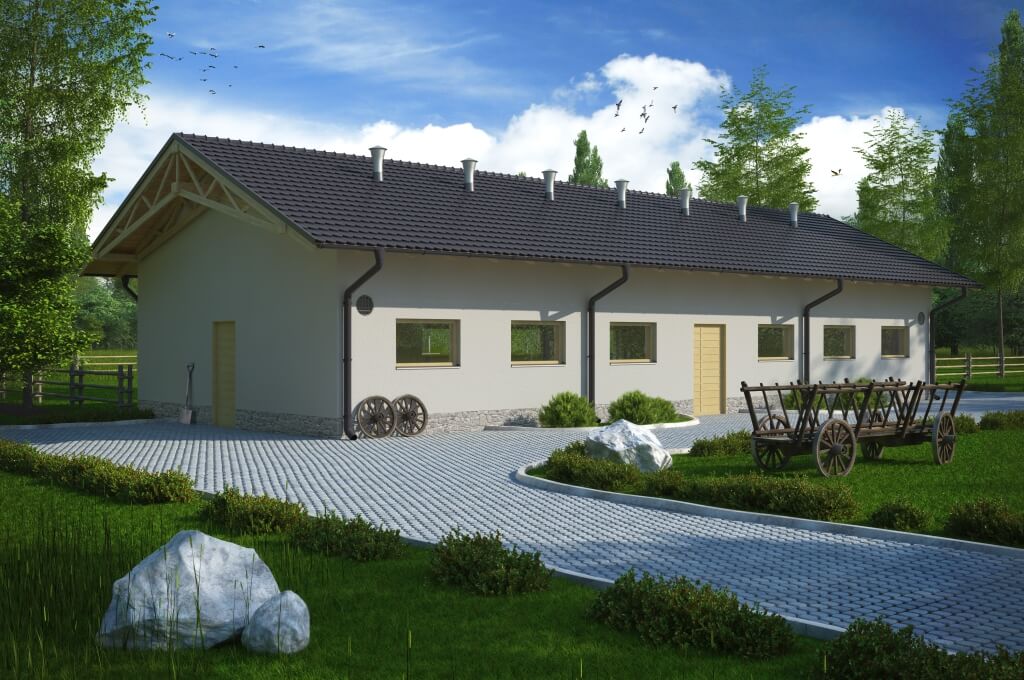

Specjalistyczny projekt budynku pełniącego funkcję chlewni zarodowej to propozycja dla osób, które chcą poszerzyć swoją działalność gospodarczą. Dzięki wprowadzeniu nowoczesnych rozwiązań technologicznych, wnętrze obiektu stwarza optymalne warunku dla zwierząt, pomagając zwiększyć efektywność hodowli.

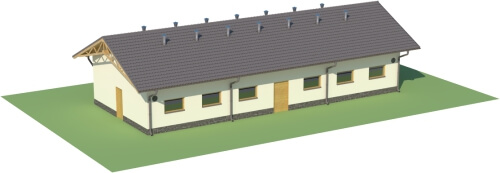

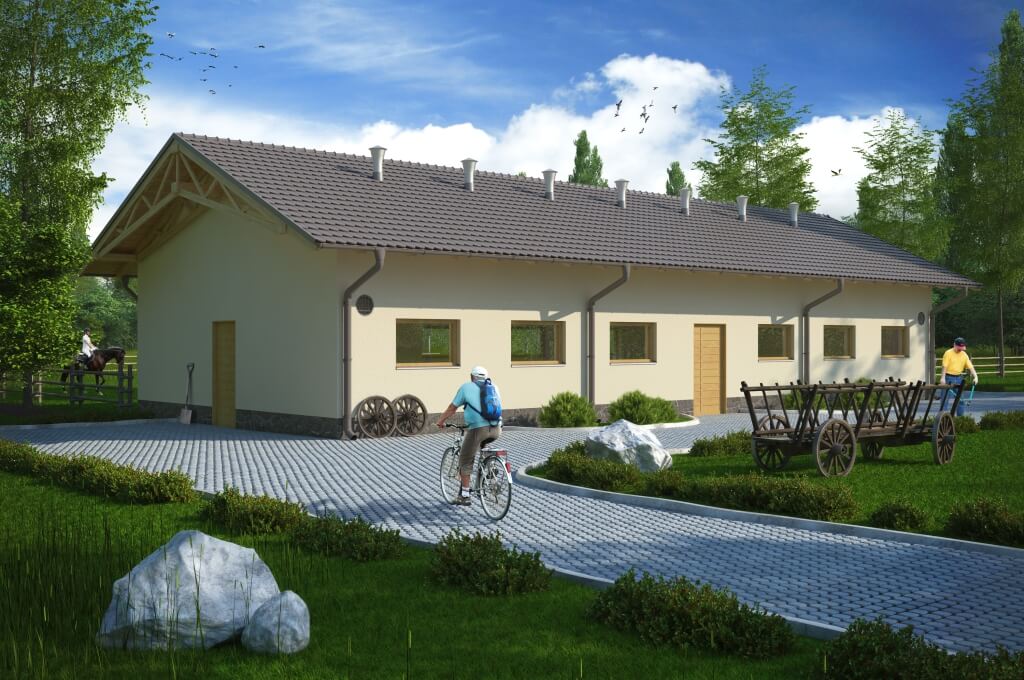

Model



Plan obiektu opiera się na prostokącie, całość pokrywa dach dwuspadowy. Zwarta bryła budynku charakteryzuje się prostą konstrukcją, która zmniejsza ryzyko powstania mostków termicznych po pozytywnie wpływa ba bilans cieplny chlewni i minimalizuje koszty jej utrzymania.

Elewacje

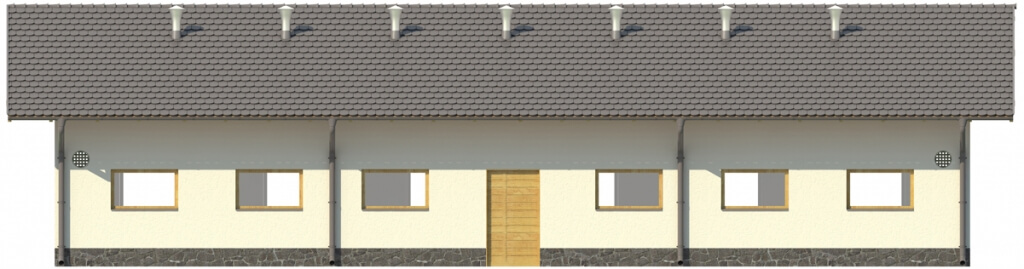

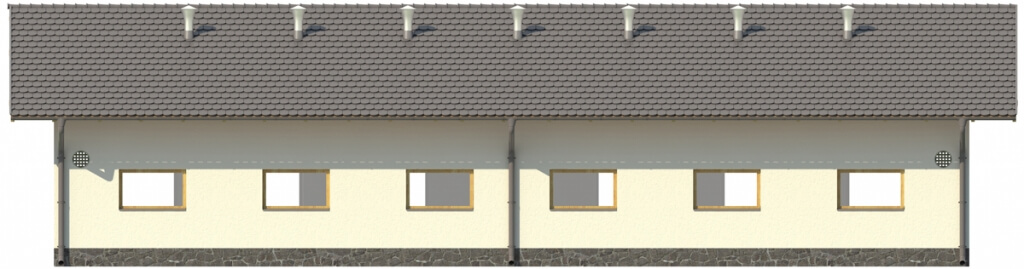

elewacja ogrodowa
elewacja frontowa

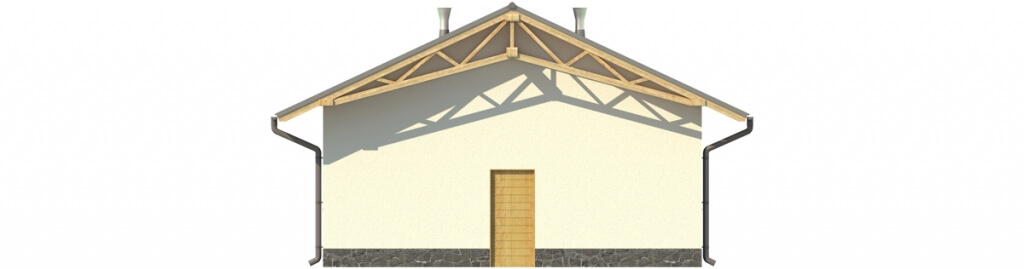

elewacja boczna
elewacja boczna

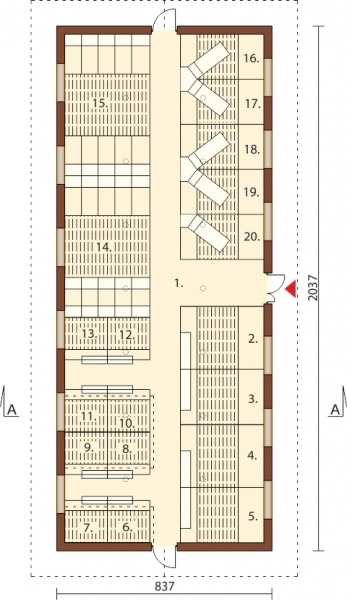

Rzut parteru



1. Komunikacja

2. Krycie macior

3. Krycie macior

4. Krycie macior

5. Krycie macior

6. Odchów prosiąt

7. Odchów prosiąt

8. Odchów prosiąt

9. Odchów prosiąt

10. Odchów prosiąt

11. Odchów prosiąt

12. Odchów prosiąt

13. Odchów prosiąt

14. Maciory ciężarne

15. Maciory ciężarne

16. Porodówka

17. Porodówka

18. Porodówka

19. Porodówka

20. PorodówkaWnętrze budynku podzielone zostało na cztery strefy. Na lewo od głównego wejścia znajdują się cztery boksy przeznaczone na krycie macior, na prawo - pięć porodówek. Po przeciwnej stronie znajduje się przestrzeń dla ciężarnych macior i osiem boksów dla prosiąt. Wygodna komunikacja i dwa boczne wejścia do budynku ułatwiają poruszanie się po obiekcie.

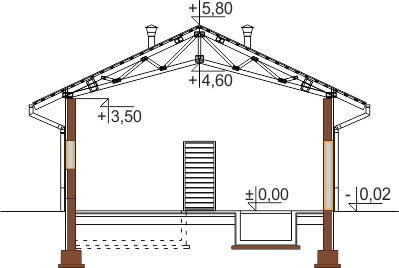

Przekrój



Prosta konstrukcja obiektu zapewnia jego szybką budowę bez narażania inwestora na nadmierne koszty. Budynek przystosowany jest do hodowli bezściółkowej. Zamiast kanału gnojowego można zastosować obornik odprowadzany hydraulicznie.

Projekt budynku pełniącego funkcję chlewni zarodowej ZG-69, parterowy niepodpiwniczony. Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny. Więźba dachowa prefabrykowana z dźwigarów drewnianych. Kąt nachylenia dachu 25°. Budynek przystosowany do hodowli bezściółkowej. Zamiast kanału gnojowego można zastosować obornik odprowadzany hydraulicznie.
Pokrycia dachu: blacha dachówkowa
Program: 4 boksy krycia macior po 2 maciory w boksie, 7 boksów odchowu prosiąt po 10 prosiąt w boksie, 2 boksy dla macior ciężarnych, 5 boksów porodowych.

Powierzchnia zabudowy: 170.50 m²
Powierzchnia użytkowa: 153.10 m²
Kubatura: 912.90 m³
Szerokość działki: 16.40 m
Ilość kondygnacji: 1
Liczba pomieszczeń: 20
Pokój na parterze: Nie
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gospodarcze, dla rolnika, projekt budynku gospodarczego, projekt chlewni, projekty budynków inwentarskich, projekt budynku inwentarskiego, inwentarskie
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Marek Lizak
