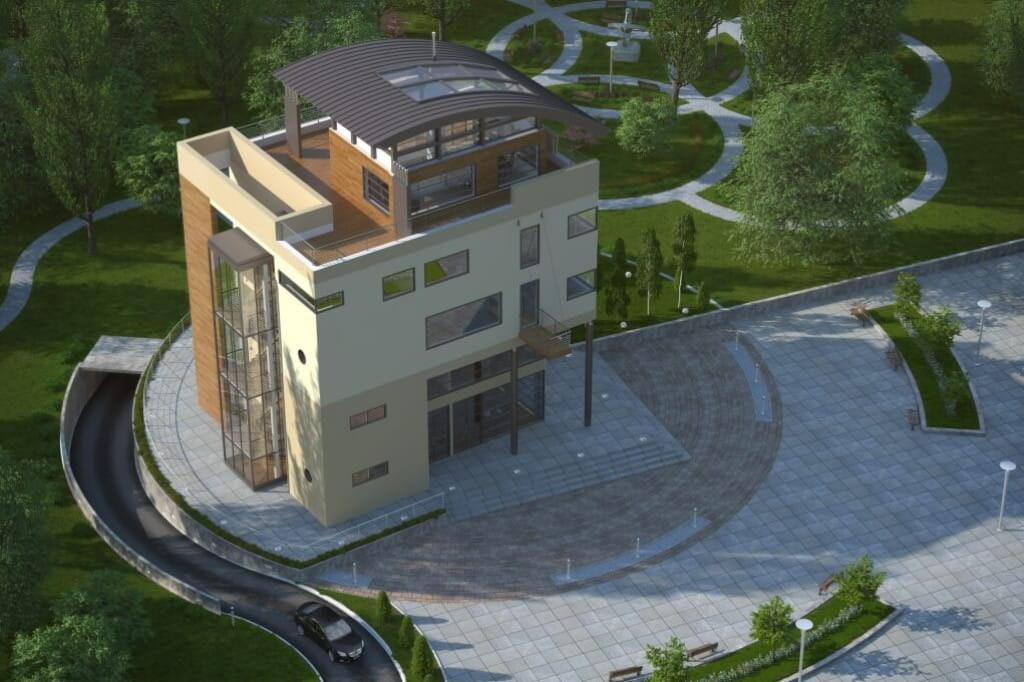

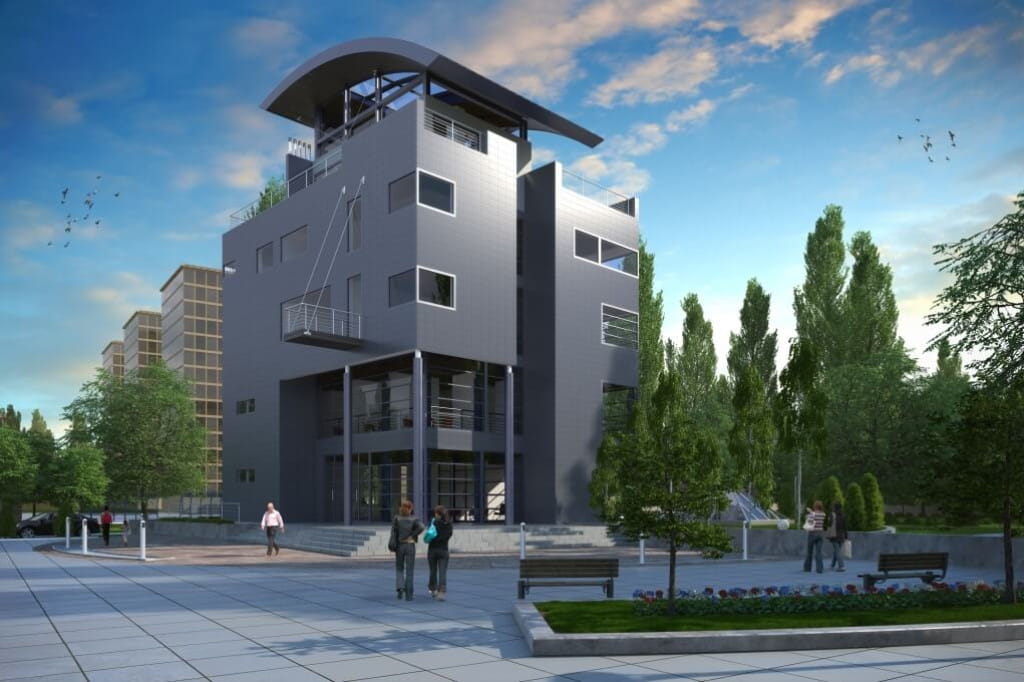

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 794,60 m2. Projekt budynku biurowego, 5-kondygnacyjny, bez podpiwniczenia, bez garażu.
LK-30 to projekt bardzo nowoczesnego budynku biurowego, który wyróżnia się atrakcyjną architekturą z dużą ilością przeszkleń, oraz uniwersalnym programem, który pozwala na różnorodne warianty adaptacji wnętrza. Dodatkowym atutem LK-30 jest obecność luksusowego apartamentu na dwóch najwyższych kondygnacjach. Budynek na bazie tego projektu doskonale będzie pasował do współczesnej zabudowy wielkich miast.

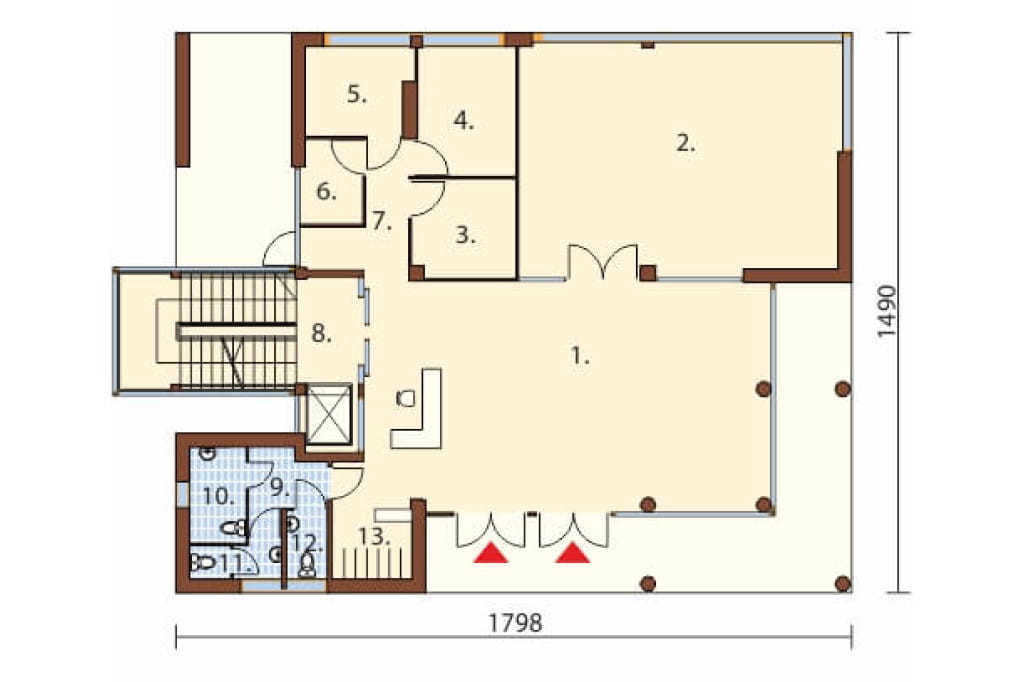

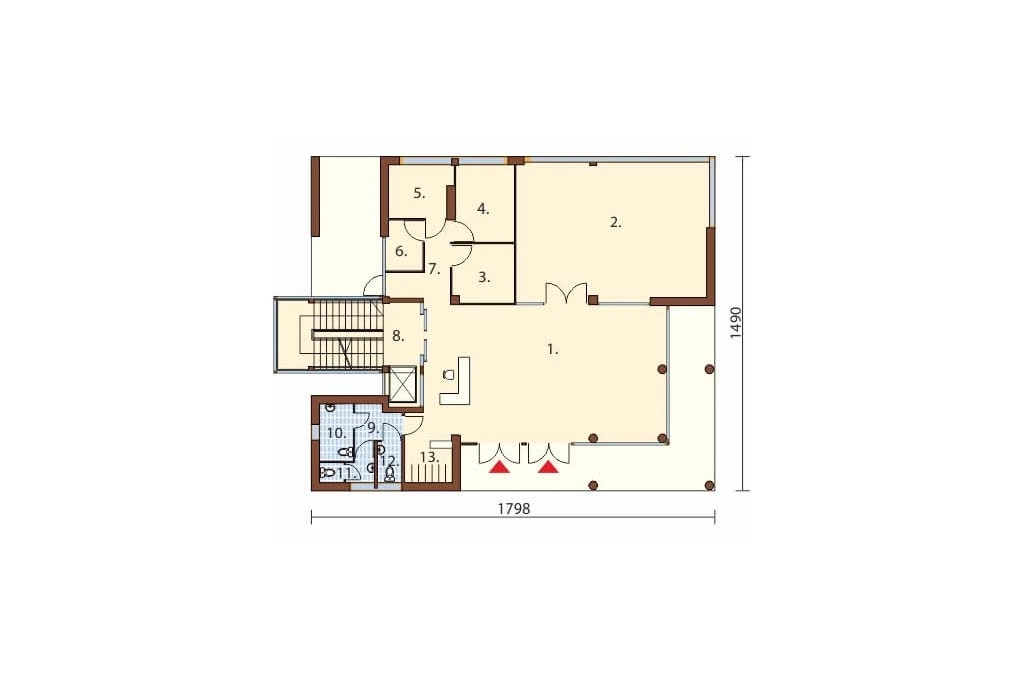

Rzut parteru
1. Hall 66,3 m2
2. Pomieszczenie usługowe 51,8 m2
3. Magazyn 7,3 m2
4. Serwerownia 9,1 m2
5. Kotłownia 6,6 m2
6. Pomieszczenie gospodarcze 3,5 m2
7. Korytarz 5,9 m2
8. Klatka schodowa 19,6 m2
9. Przedsionek WC 3,9 m2
10. WC dla osób niepełnosprawnych 3,8 m2
11. WC damski 2,4 m2
12. WC męski 2,3 m2
13. Szatnia 4,5 m2
Do budynku prowadzi efektowny przeszklony hol. Na parterze zaprojektowaliśmy duże pomieszczenie pod usługi, oraz pomieszczenia gospodarczo-techniczne (magazyn, serwerownia kotłownia). Obok schodów na pierwsze piętro jest szatnia i węzeł sanitarny.

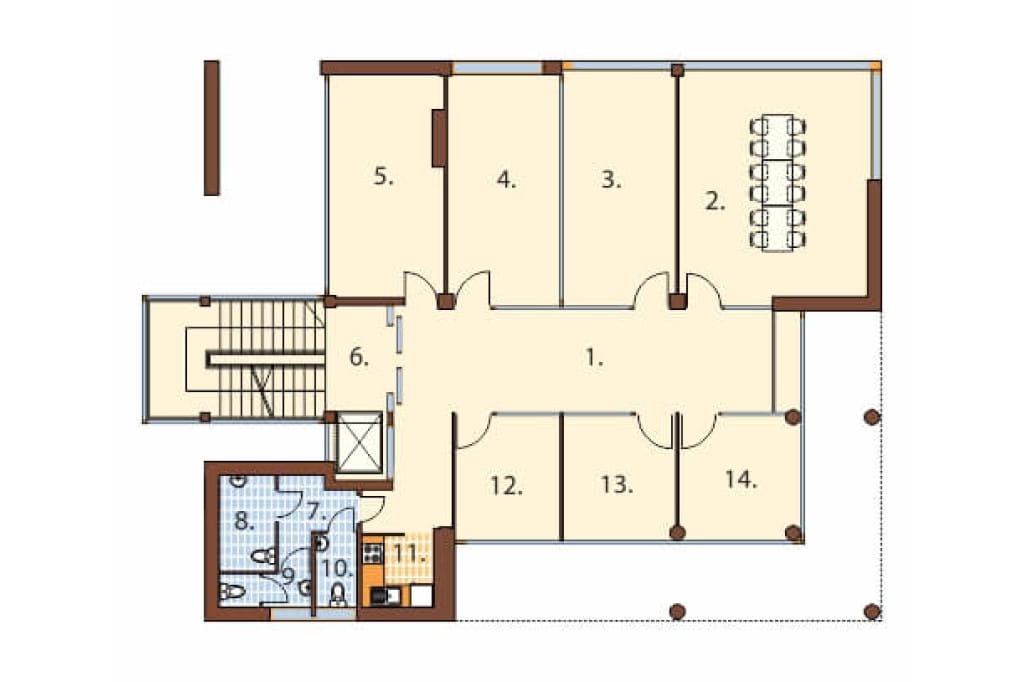

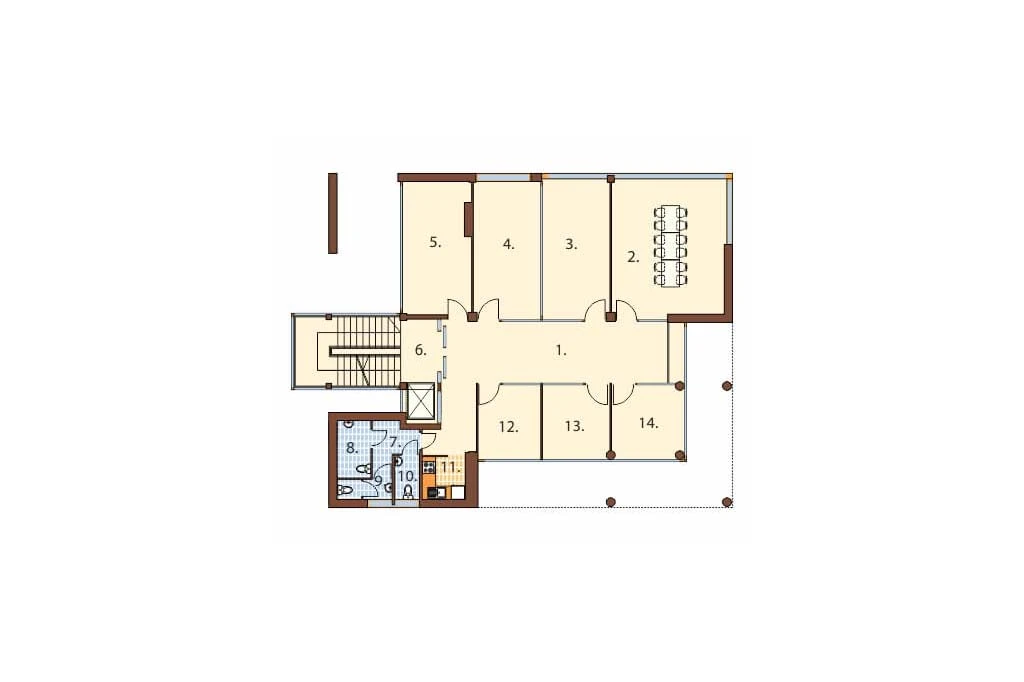

Rzut pierwszego piętra
1. Hall 32,7 m2
2. Sala konferencyjna 30,4 m2
3. Pokój biurowy 18,6 m2
4. Pokój biurowy 18,6 m2
5. Pokój biurowy 17,1 m2
6. Komunikacja 5,2 m2
7. Przedsionek WC 3,9 m2
8. WC dla osób niepełnosprawnych 3,8 m2
9. WC damski 2,4 m2
10. WC męski 2,3 m2
11. Kuchnia 3,9 m2
12. Pokój biurowy 9,4 m2
13. Pokój biurowy 10,1 m2
14. Pokój biurowy 10,7 m2
Na pierwszym piętrze zaprojektowaliśmy sześć pomieszczeń biurowych oraz pokój konferencyjny. Do dyspozycji pracowników jest mała kuchnia i węzeł sanitarny dostosowany do potrzeb osób niepełnosprawnych.

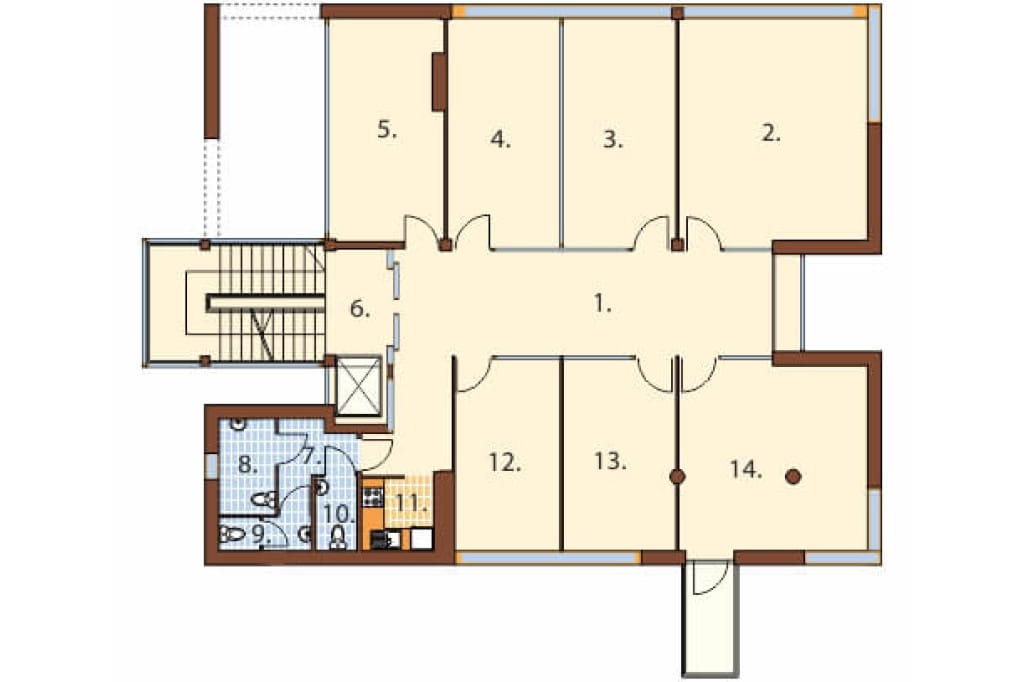

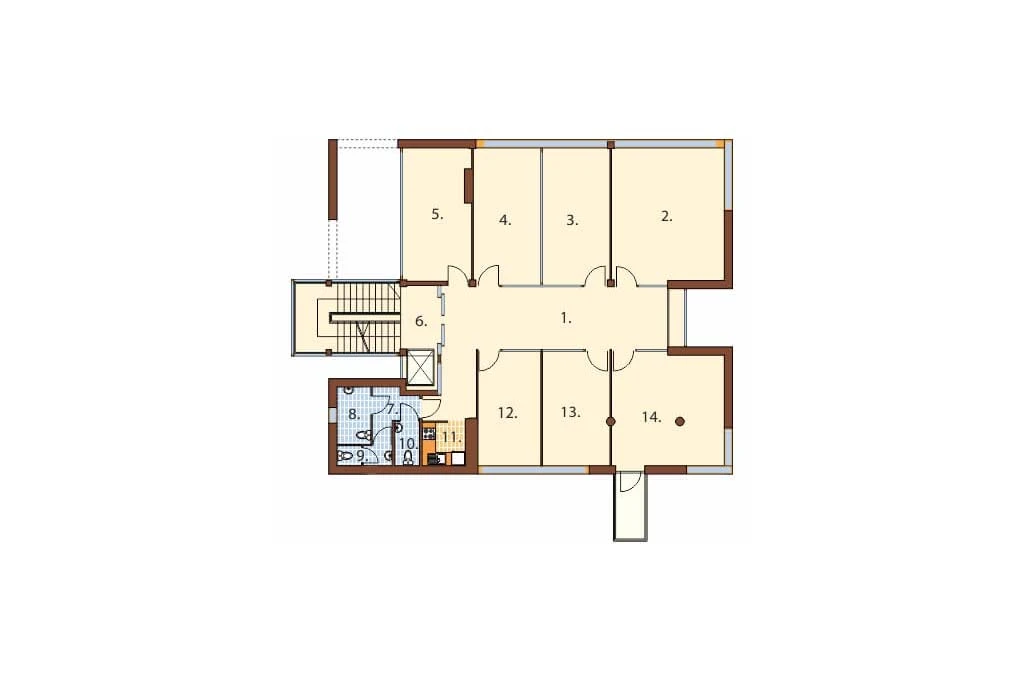

Rzut drugiego piętra
1. Hall 34,3 m2
2. Sala konferencyjna 30,3 m2
3. Pokój biurowy 18,5 m2
4. Pokój biurowy 18,5 m2
5. Pokój biurowy 17,9 m2
6. Komunikacja 5,2 m2
7. Przedsionek WC 3,9 m2
8. WC dla osób niepełnosprawnych 3,8 m2
9. WC damski 2,4 m2
10. WC męski 2,3 m2
11. Kuchnia 3,9 m2
12. Pokój biurowy 14,4 m2
13. Pokój biurowy 15,5 m2
14. Pokój biurowy 25,3 m2
Na drugim piętrze układ pomieszczeń jest identyczny do tego na pierwszym z tą różnicą, że pokoje nr. 12, 13 i 14 mają większą powierzchnię użytkową. Ponadto z pokoju numer 14 można wyjść na podwieszony balkon.

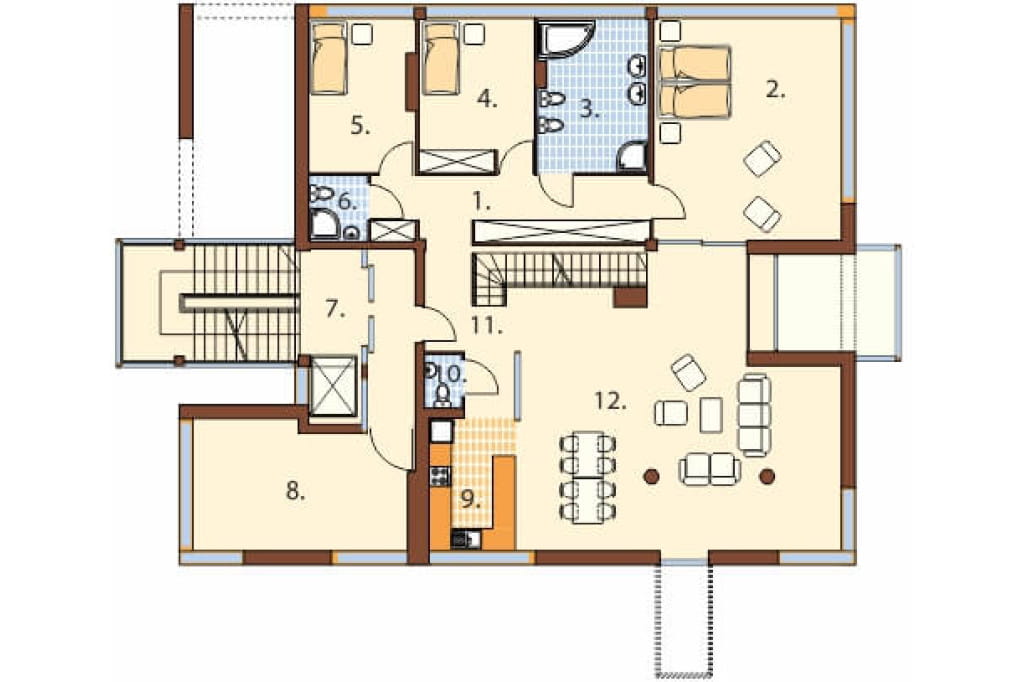

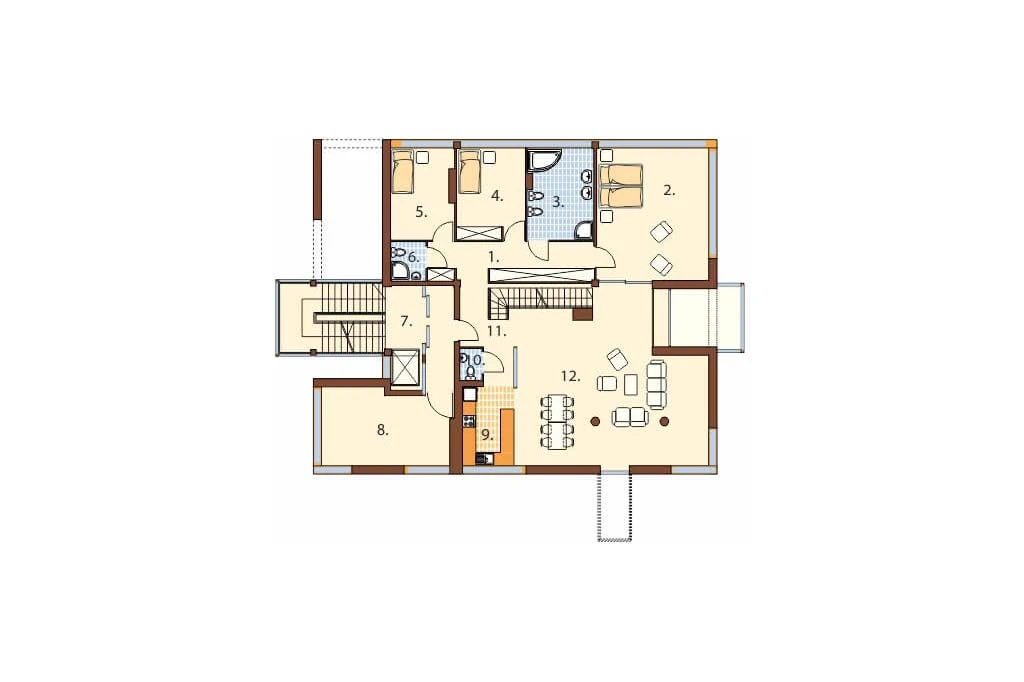

Rzut trzeciego piętra
1. Hall 13,3 m2
2. Pokój 29,6 m2
3. Łazienka z WC 12,1 m2
4. Pokój 12,7 m2
5. Pokój 11,4 m2
6. Łazienka z WC 2,8 m2
7. Komunikacja 10,5 m2
8. Pom. gospodarcze, maszynownia 20,4 m2
9. Kuchnia 8,1 m2
10. WC 1,4 m2
11. Hall 9,3 m2
12. Pokój dzienny z jadalnią i hallem 64,0 m2
Na trzecim piętrze zaprojektowaliśmy luksusowy apartament. W jego skład wchodzi bardzo przestronny pokój dzienny z jadalnią i WC, duża sypialnia o powierzchni prawie 30 m2 do której przylega główna łazienka. Do wykorzystania są także dwa mniejsze pokoje sypialne oraz znajdująca się na końcu korytarza łazienka. Przed apartamentem jest pomieszczenie techniczne, w którym jest maszynownia.

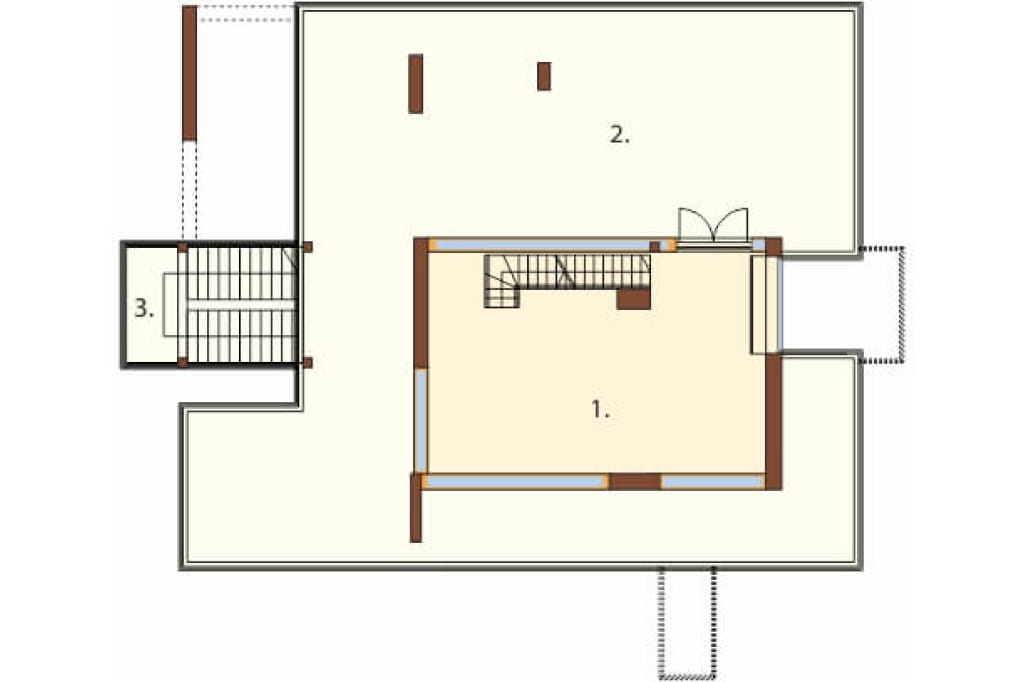

Rzut czwartego piętra
1. Gabinet / pracownia 46,7 m2
2. Taras 155,9 m2
3. Klatka schodowa 15,0 m2
Na czwartym piętrze zaprojektowaliśmy pomieszczenie, które doskonale nadaje się na biuro. Jest tu także piękny taras, który będzie doskonałym miejscem do wypoczynku.

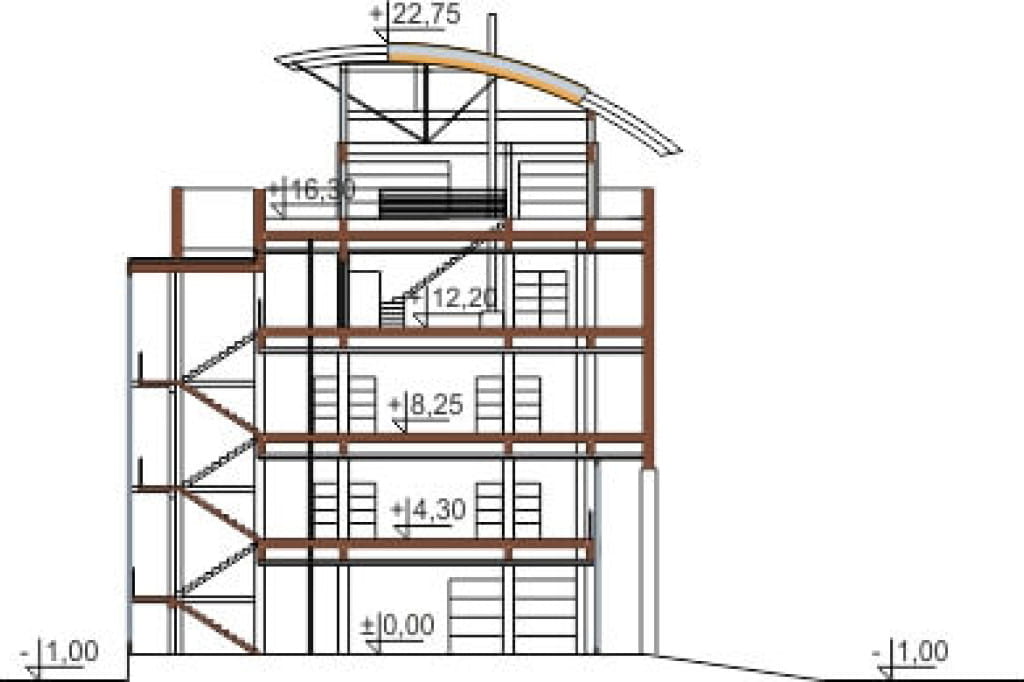

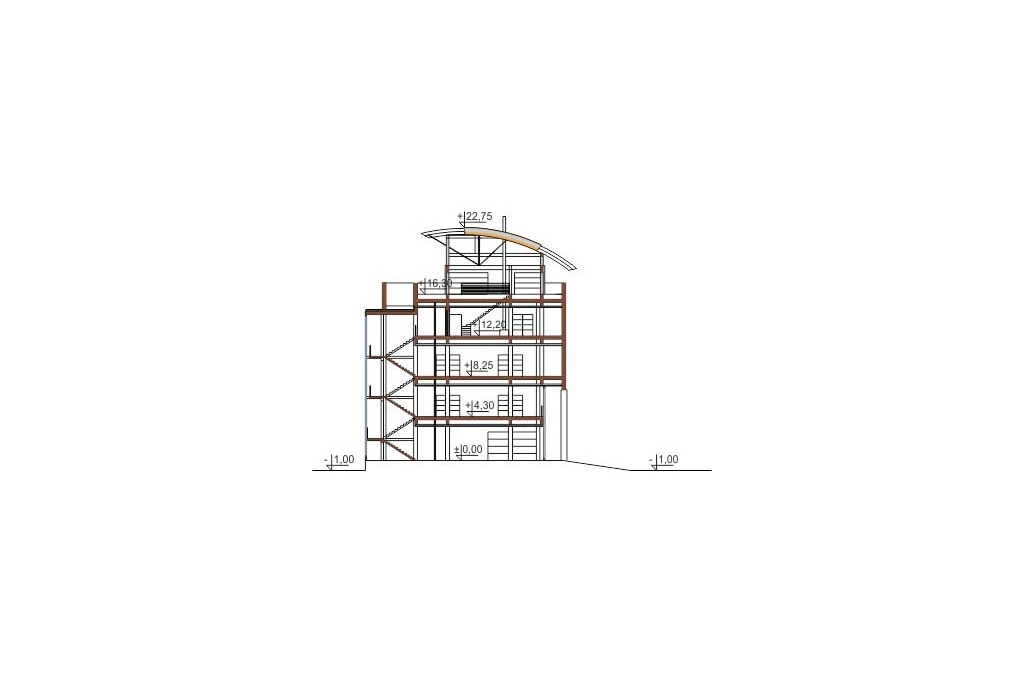

Przekrój
LK-30 to nowoczesny projekt budynku biurowego, z apartamentem na najwyższej kondygnacji

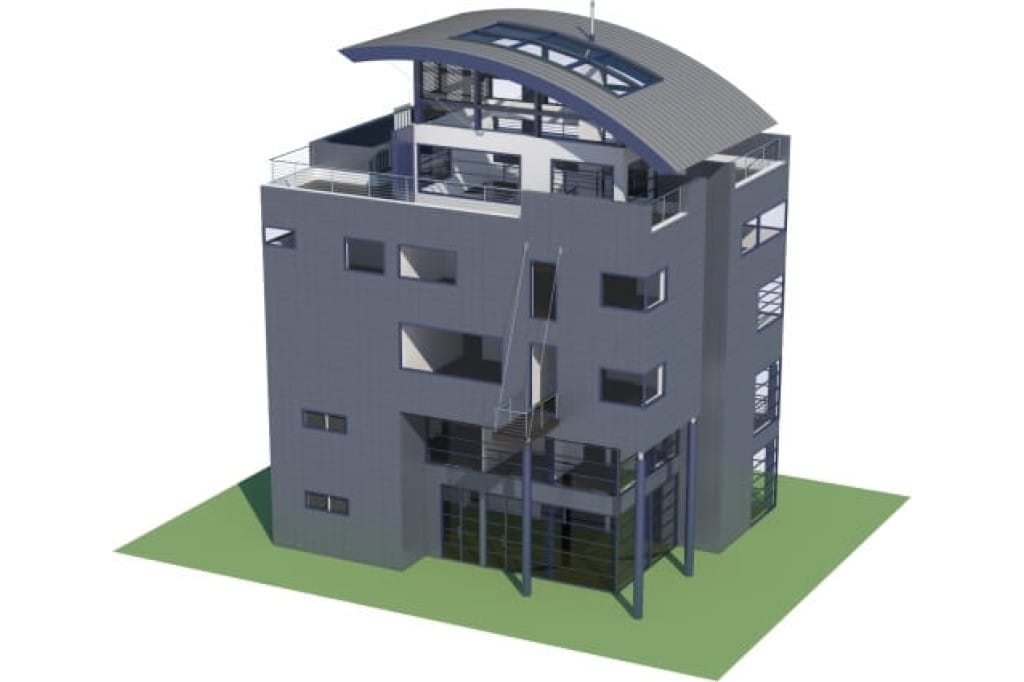

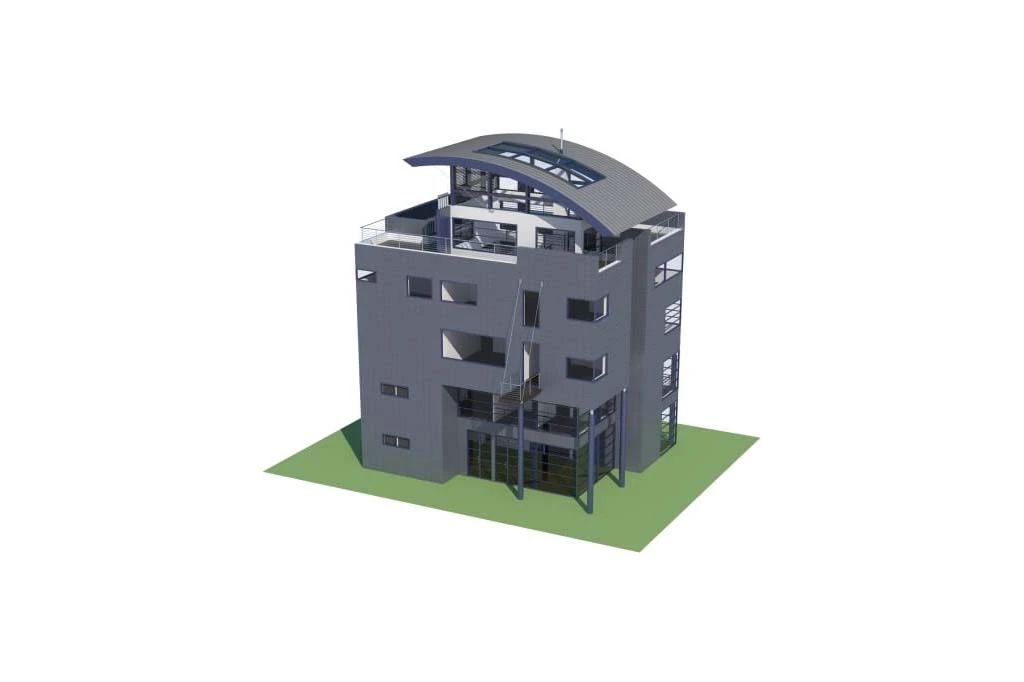

Model
Projekt ma intrygującą bryłę, której dynamiki dodaje dość nietypowe zadaszenie apartamentu na najwyższej kondygnacji mające lekko owalny kształt. LK 30 wyróżnia się także dużą ilością przeszkleń, zwłaszcza na parterze, gdzie zaprojektowaliśmy część usługową oraz reprezentacyjny hol. Projekt potrzebuje do realizacji działki o szerokości 23 m.

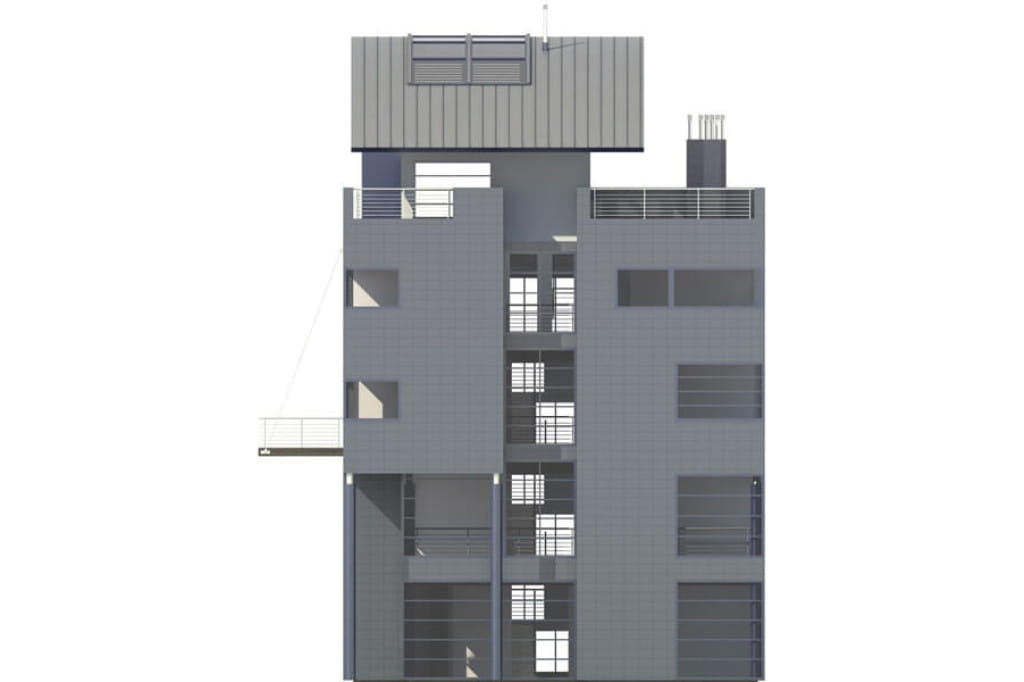

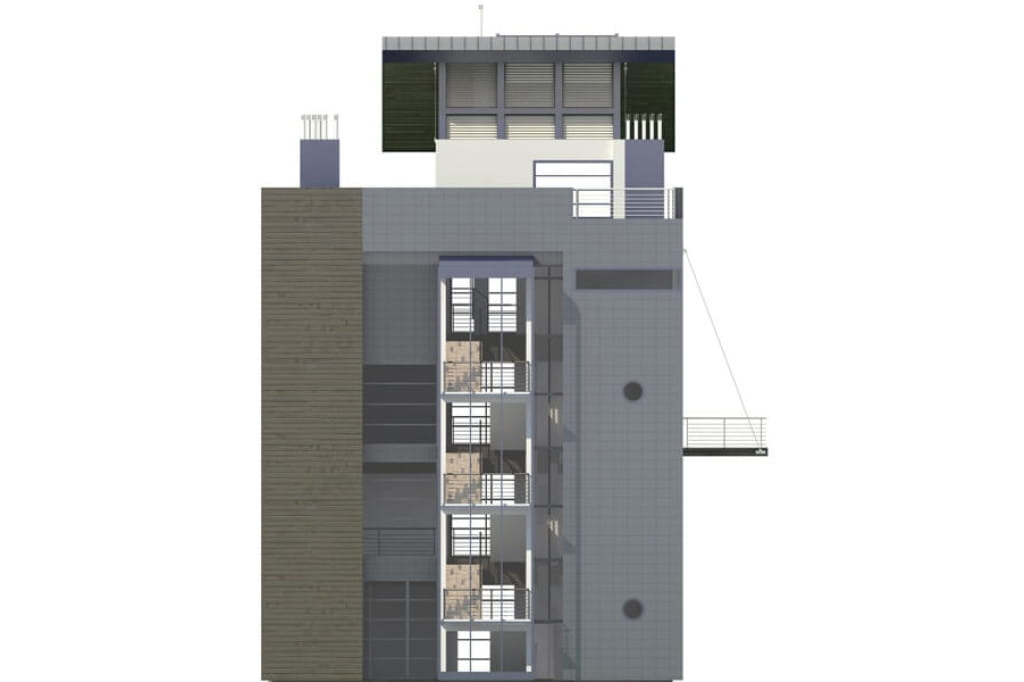

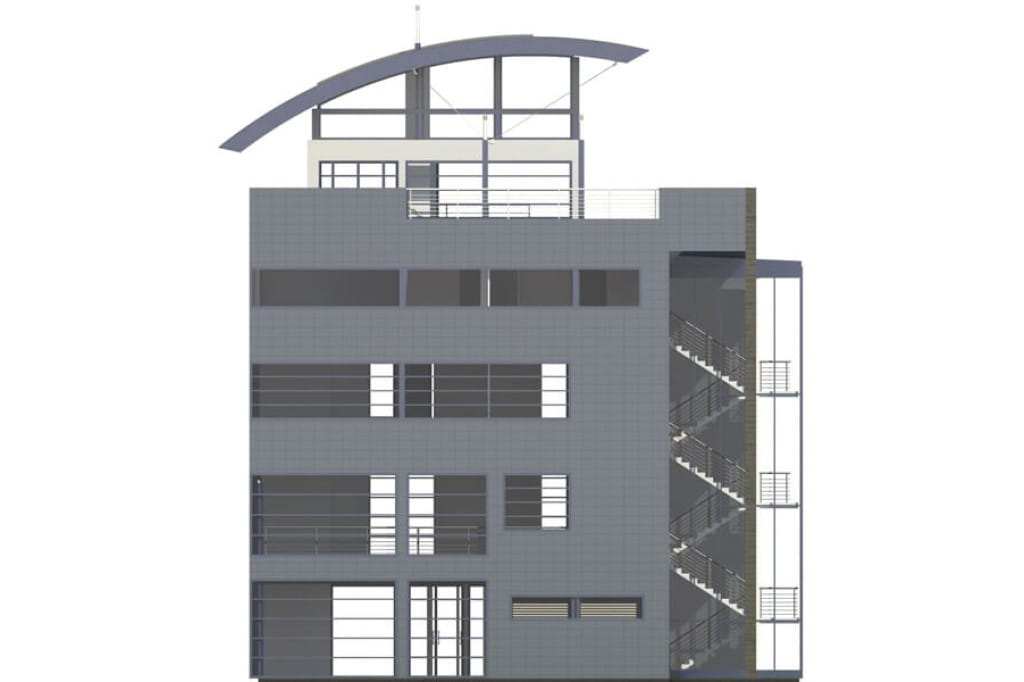

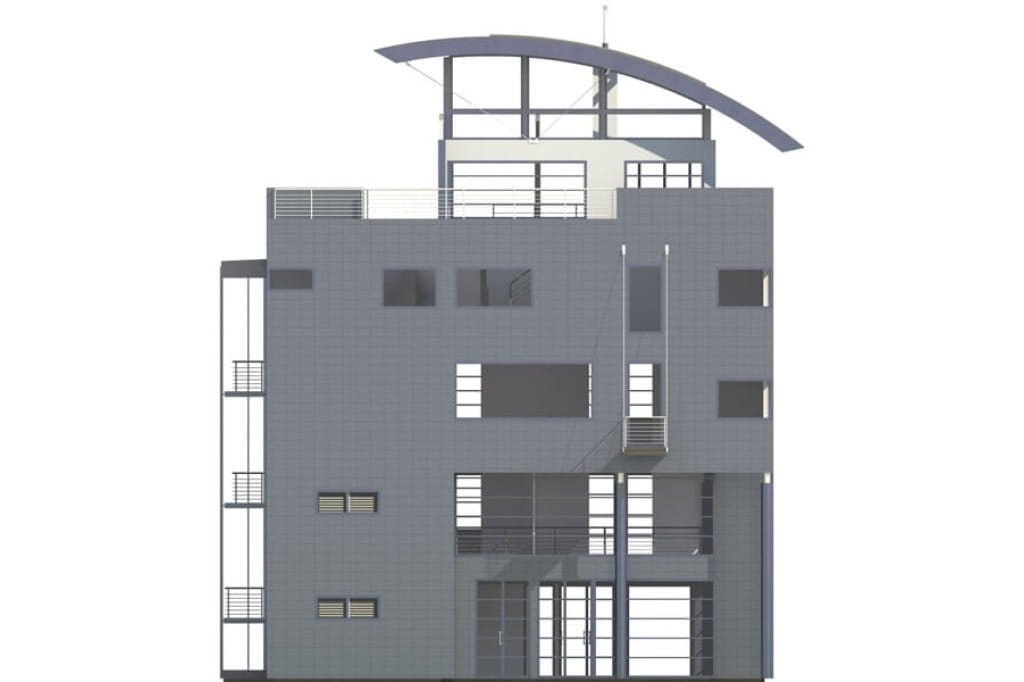

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny POROTHERM 25 cm, styropian 15 cm
Strop w budynku: żelbetowy
Kąt nachylenia stropodachu: 2-5%
W całym budynku zaprojektowano wentylację mechaniczną nawiewno - wywiewną.
Program:
Część biurowo-usługowa: 2 sale konferencyjne, 12 pokoi biurowych, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kotłownia.
Część apartamentowa: mieszkanie z salonem, aneksem kuchennym, 3 pokojami, 2 łazienkami, gabinetem.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Anna Tenerowicz
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych
- zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Projekt dostosowany do aktualnych norm dostępny w terminie ustalonym z biurem.
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 150 - 200
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 200 - 300
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 20 - 25
- Długość działki/dłuższy bok (m) 25 - 30
- Wysokość budynku (m) pow. 20
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 185.4
- Powierzchnia użytkowa (m²) 794.60
- Powierzchnia zabudowy (m²) 273.60
- Szerokość budynku/krótszy bok (m) 14.9
- Długość budynku/dłuższy bok (m) 17.98
- Wysokość budynku (m) 23.75
- Szerokość działki/krótszy bok (m) 22.90
- Długość działki/dłuższy bok (m) 25.98
- Kąt nachylenia dachu (°) 1.1 - 2.9
- Rodzaj dachu płaski
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Kubatura (m³) 4112.00
- Styl modernistyczny
- Liczba kondygnacji pow. 4
- Rodzaj ogrzewania gazowe
- Wentylacja* mechaniczna
- Liczba pomieszczeń 56
- Liczba wszystkich pokoi 4
- Liczba łazienek (bez WC) 1
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
