Budynek biurowy
Kod: K-30
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
K-30. Projekt budynku biurowego, projekt budynku administracyjno ? biurowego, projekt pawilonu handlowego, projekt sklepu, projekt budynku apartamentowego,

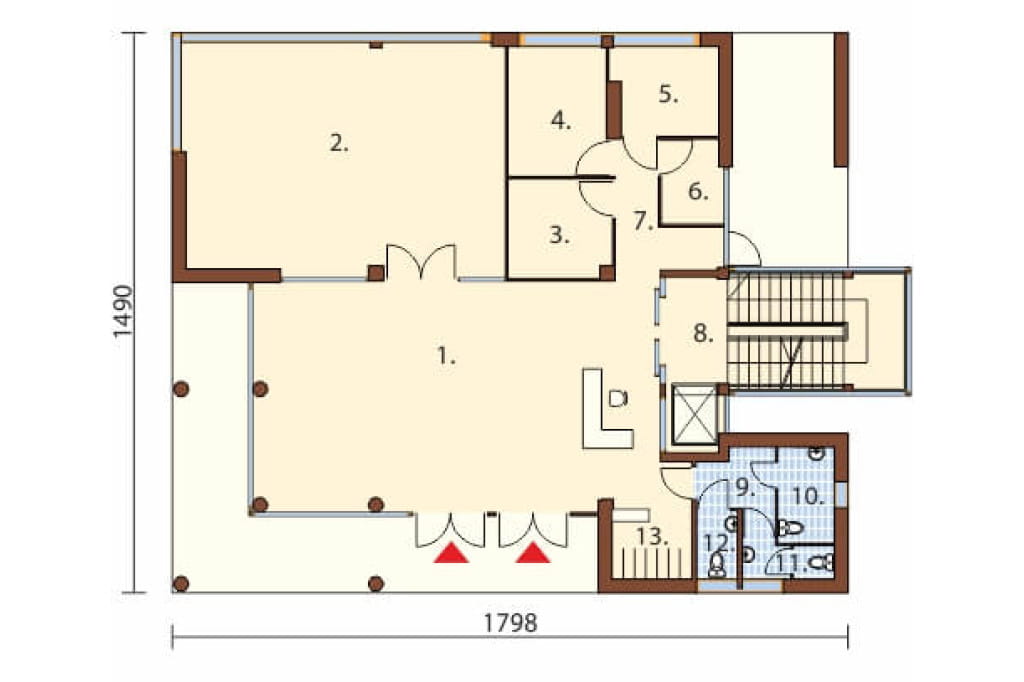

Rzut parteru
Parter:
1. Hall 66,3 m2
2. Pomieszczenie usługowe 51,8 m2
3. Magazyn 7,3 m2
4. Serwerownia 9,1 m2
5. Kotłownia 6,6 m2
6. Pomieszczenie gospodarcze 3,5 m2
7. Korytarz 5,9 m2
8. Klatka schodowa 19,6 m2
9. Przedsionek WC 3,9 m2
10. WC dla osób niepełnosprawnych 3,8 m2
11. WC damski 2,4 m2
12. WC męski 2,3 m2
13. Szatnia 4,5 m2
Do budynku wchodzimy przez duży przeszklony hol. Na parterze zaprojektowaliśmy pomieszczenie pod usługi, oraz pomieszczenia techniczne; serwerownie, magazyn i kotłownię. Obok klatki schodowej jest węzeł sanitarny oraz szatnia.

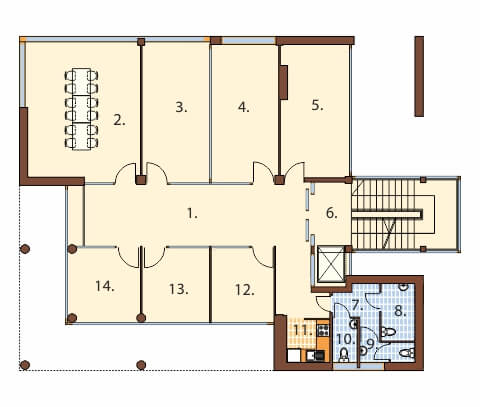

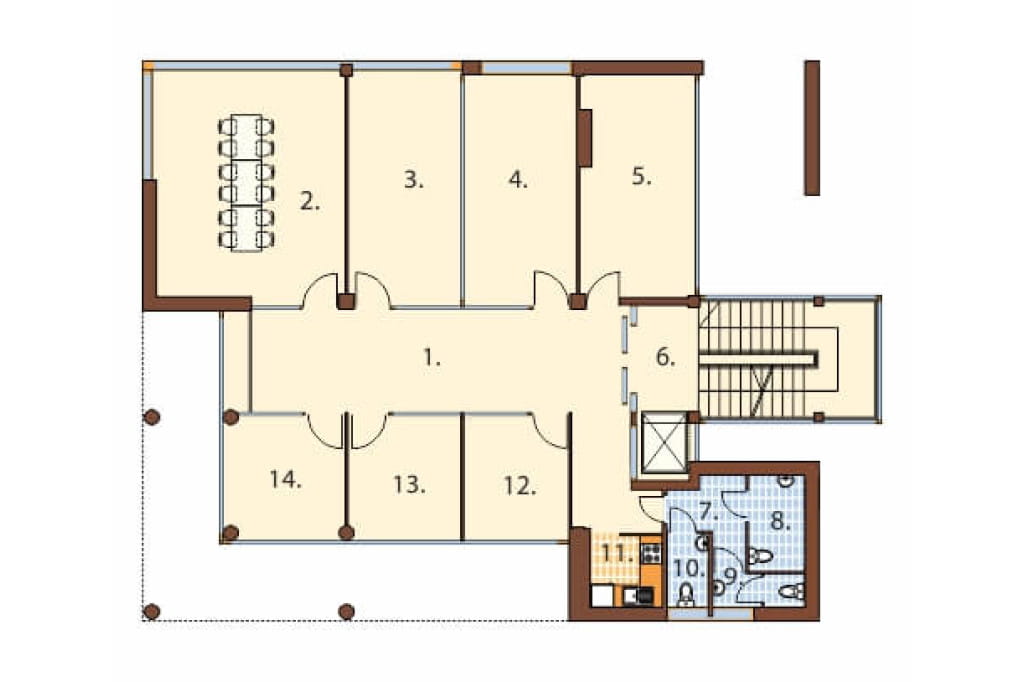

Rzut pierwszego piętra
I piętro:
1. Hall 32,7 m2
2. Sala konferencyjna 30,4 m2
3. Pokój biurowy 18,6 m2
4. Pokój biurowy 18,6 m2
5. Pokój biurowy 17,1 m2
6. Komunikacja 5,2 m2
7. Przedsionek WC 3,9 m2
8. WC dla osób niepełnosprawnych 3,8 m2
9. WC damski 2,4 m2
10. WC męski 2,3 m2
11. Kuchnia 3,9 m2
12. Pokój biurowy 9,4 m2
13. Pokój biurowy 10,1 m2
14. Pokój biurowy 10,7 m2
Na pierwszym piętrze zaprojektowaliśmy sześć pokoi biurowych, jeden duży pokój konferencyjny, węzeł sanitarny (dostosowany do potrzeb osób niepełnosprawnych) oraz zaplecze socjalne w postaci małej kuchni.

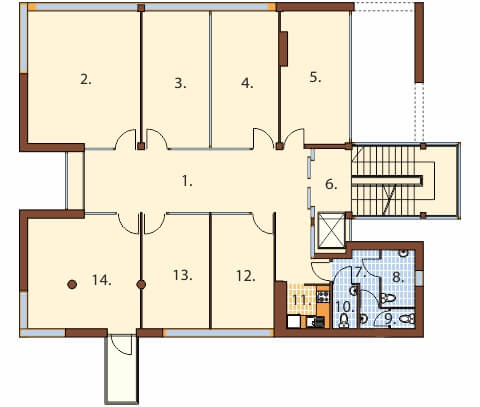

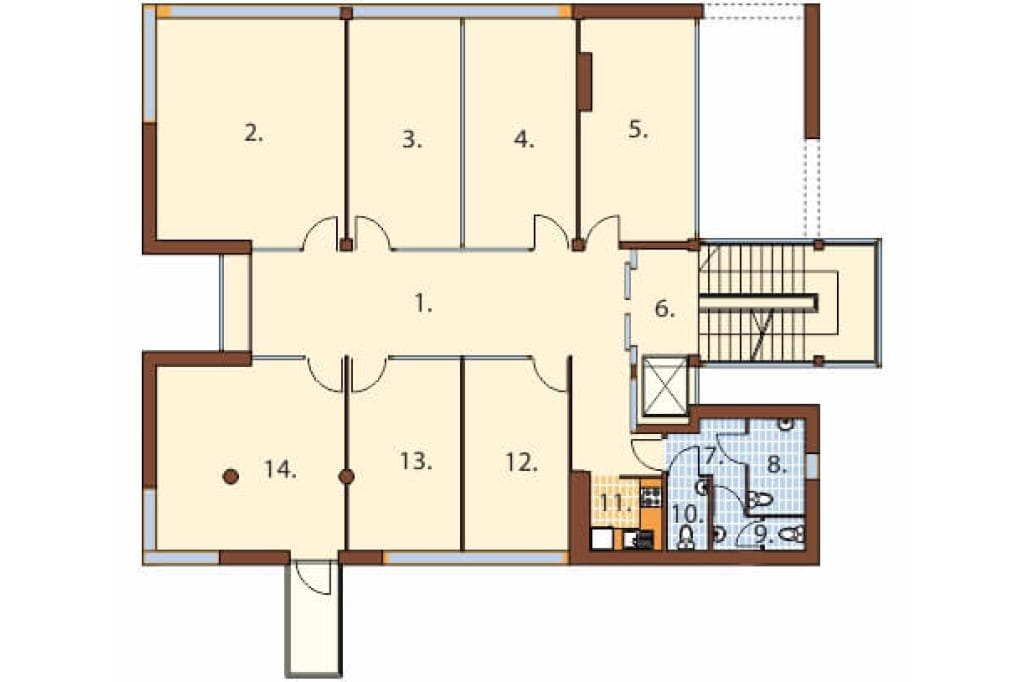

Rzut drugiego piętra
II piętro:
1. Hall 34,3 m2
2. Sala konferencyjna 30,3 m2
3. Pokój biurowy 18,5 m2
4. Pokój biurowy 18,5 m2
5. Pokój biurowy 17,9 m2
6. Komunikacja 5,2 m2
7. Przedsionek WC 3,9 m2
8. WC dla osób niepełnosprawnych 3,8 m2
9. WC damski 2,4 m2
10. WC męski 2,3 m2
11. Kuchnia 3,9 m2
12. Pokój biurowy 14,4 m2
13. Pokój biurowy 15,5 m2
14. Pokój biurowy 25,3 m2
Na drugim piętrze układ pomieszczeń jest identyczny do tego piętro niżej, z tą różnicą, że pokoje biurowe numer 12,13 i 14 mają większą powierzchnię użytkową.

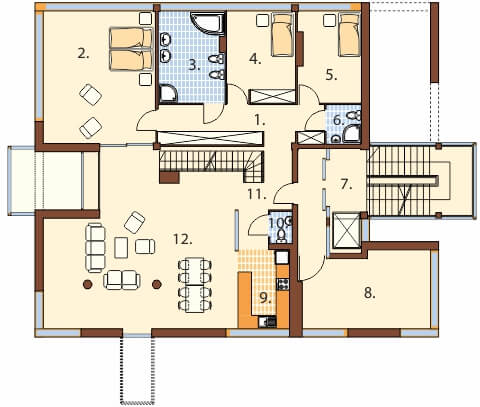

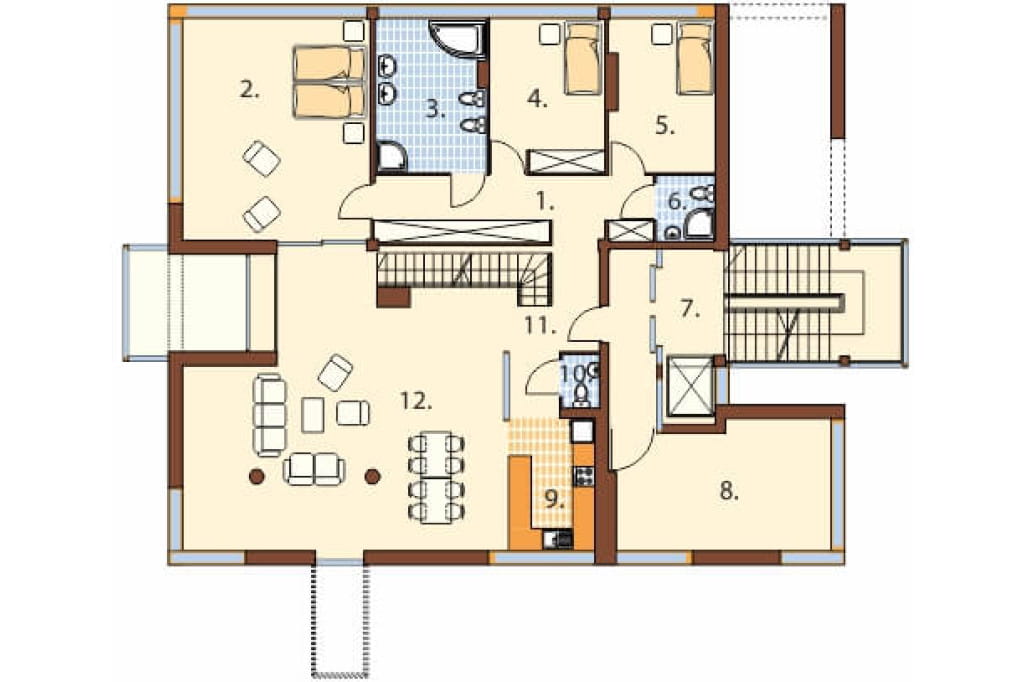

Rzut trzeciego piętra
III piętro:
1. Hall 13,3 m2
2. Pokój 29,6 m2
3. Łazienka z WC 12,1 m2
4. Pokój 12,7 m2
5. Pokój 11,4 m2
6. Łazienka z WC 2,8 m2
7. Komunikacja 10,5 m2
8. Pomieszczenie gospodarcze, maszynownia 20,4 m2
9. Kuchnia 8,1 m2
10. WC 1,4 m2
11. Hall 9,3 m2
12. Pokój dzienny z jadalnią i hallem 64,0 m2
Na trzecim piętrze zaprojektowaliśmy apartament. Składają się na niego bardzo przestronny pokój dzienny z jadalnią i holem, dwa małe i jeden większy pokój sypialny oraz dwie łazienki i osobne WC. Przed mieszkaniem znajduje się jeszcze duże pomieszczenie techniczne.

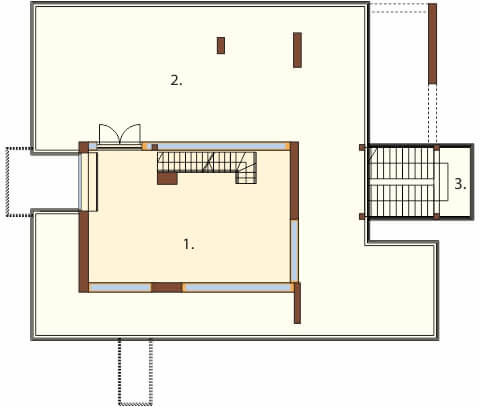

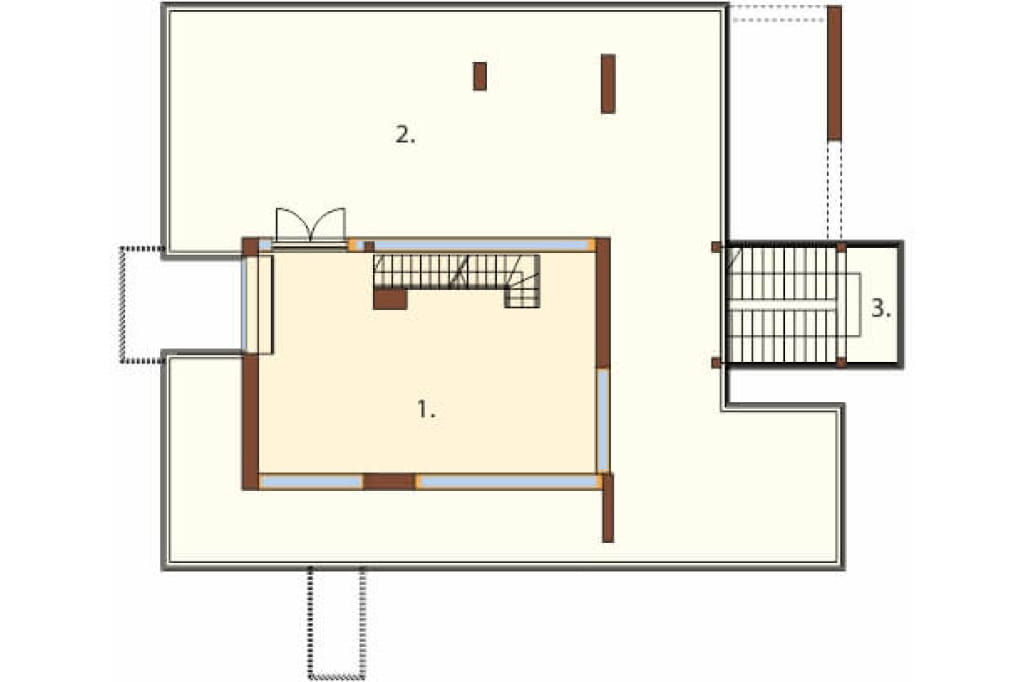

Rzut piętra / antresoli
IV piętro:
1. Gabinet/pracownia 46,7 m2
2. Taras 155,9 m2
3. Klatka schodowa 15,0 m2
Na poddaszu zaprojektowaliśmy duże pomieszczenie, które można wykorzystać jako pracownię lub biuro.

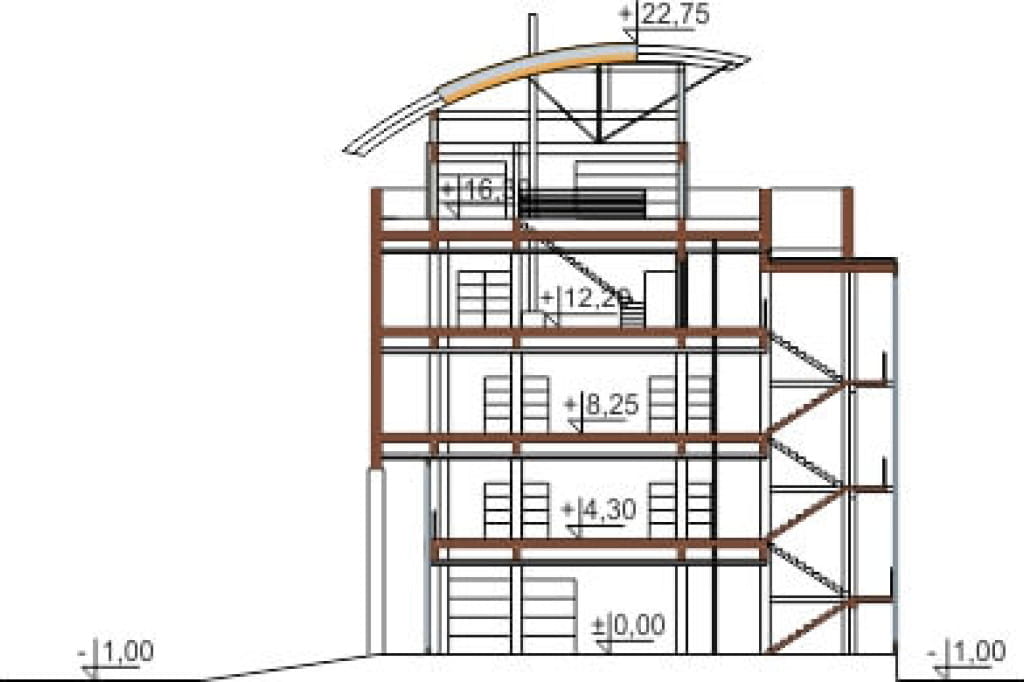

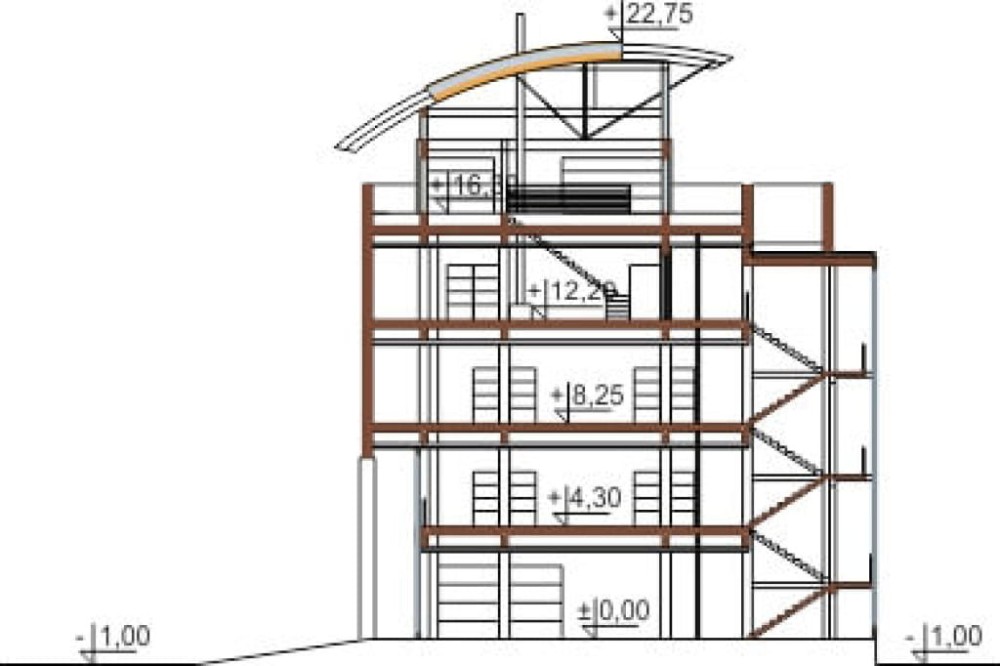

Przekrój

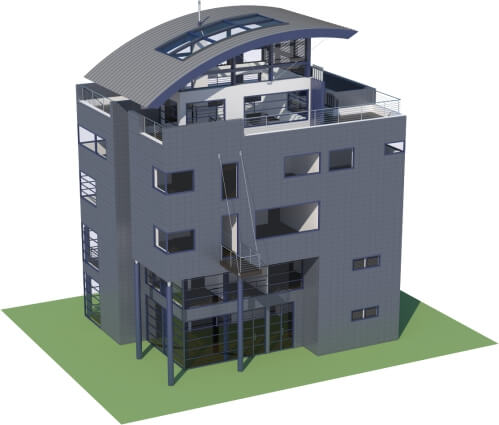

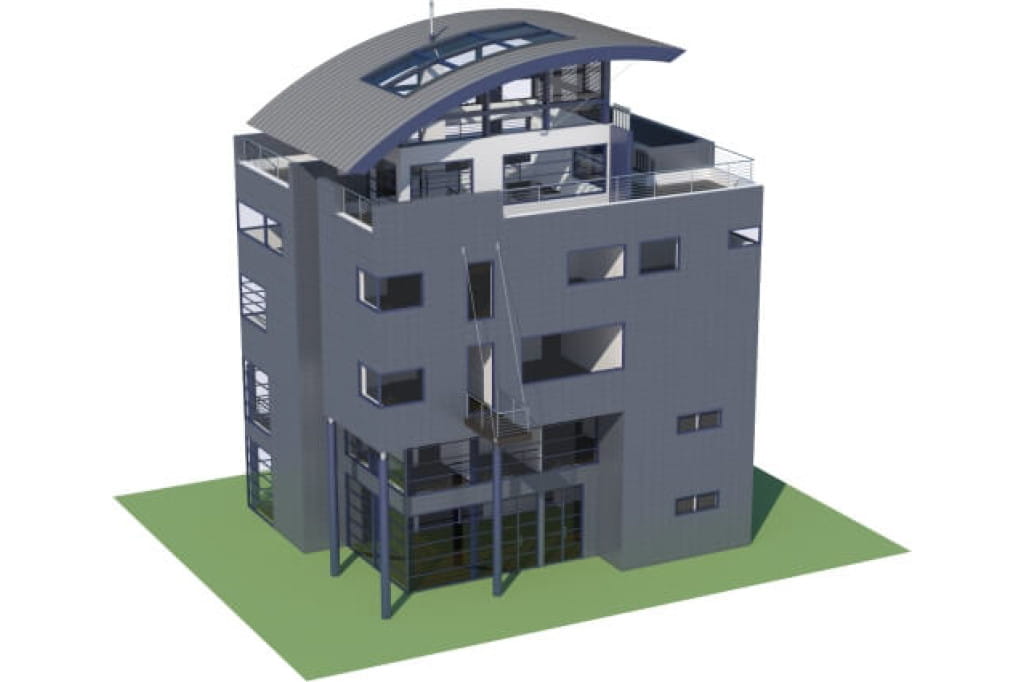

Model 3D

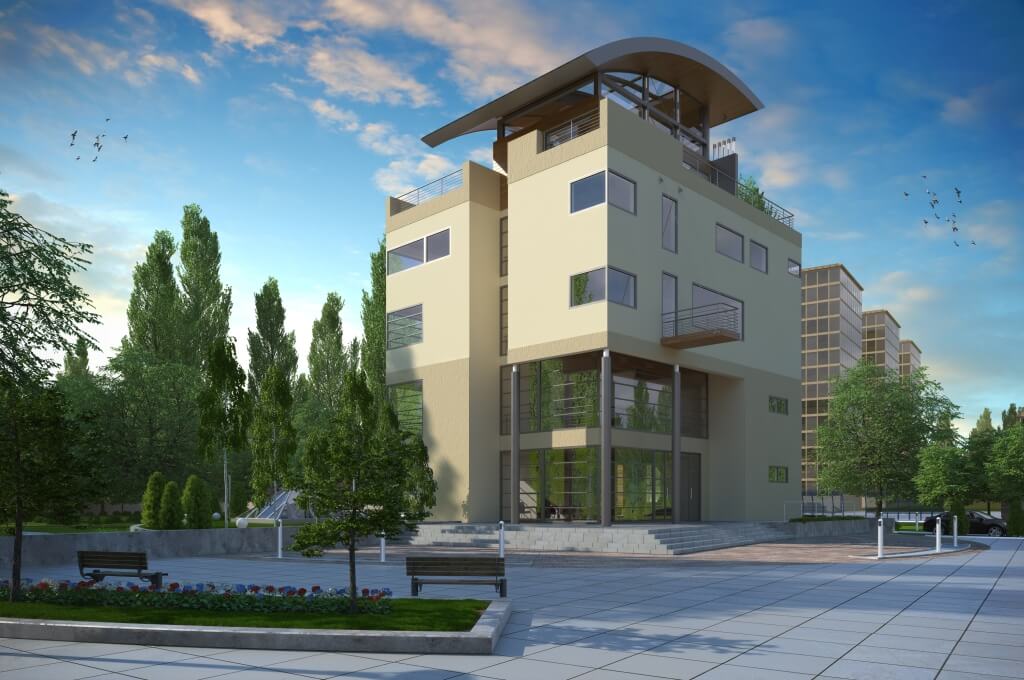

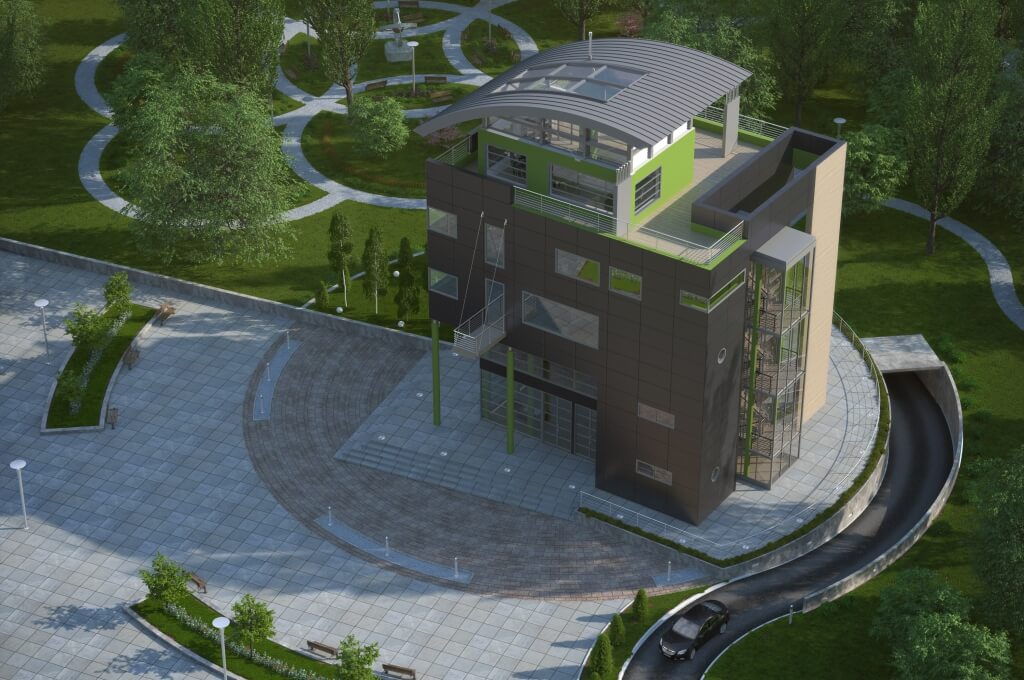

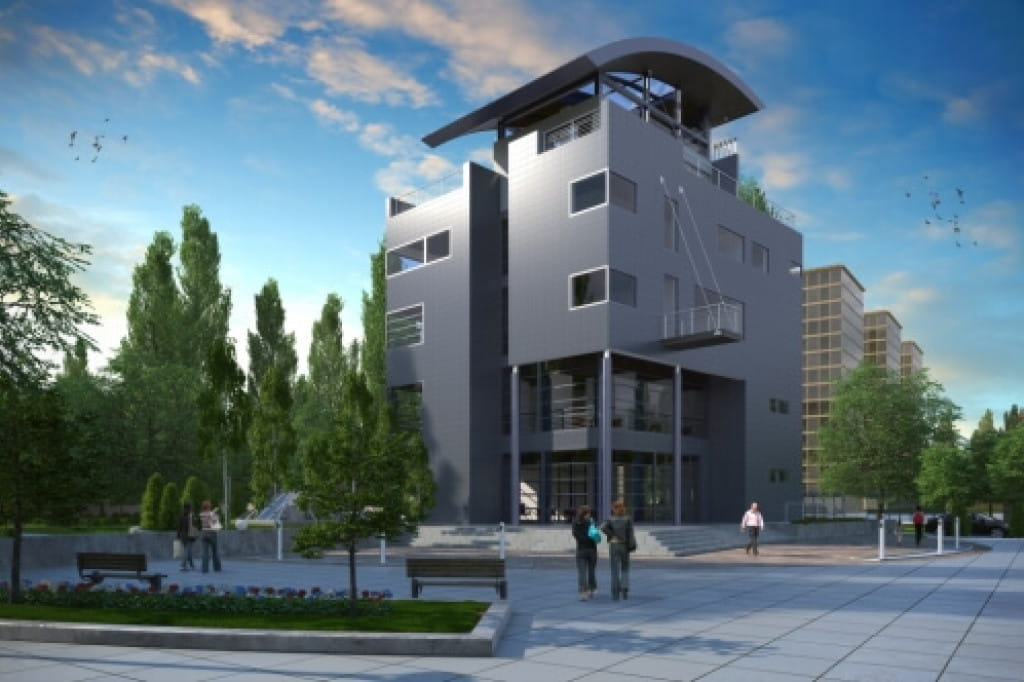

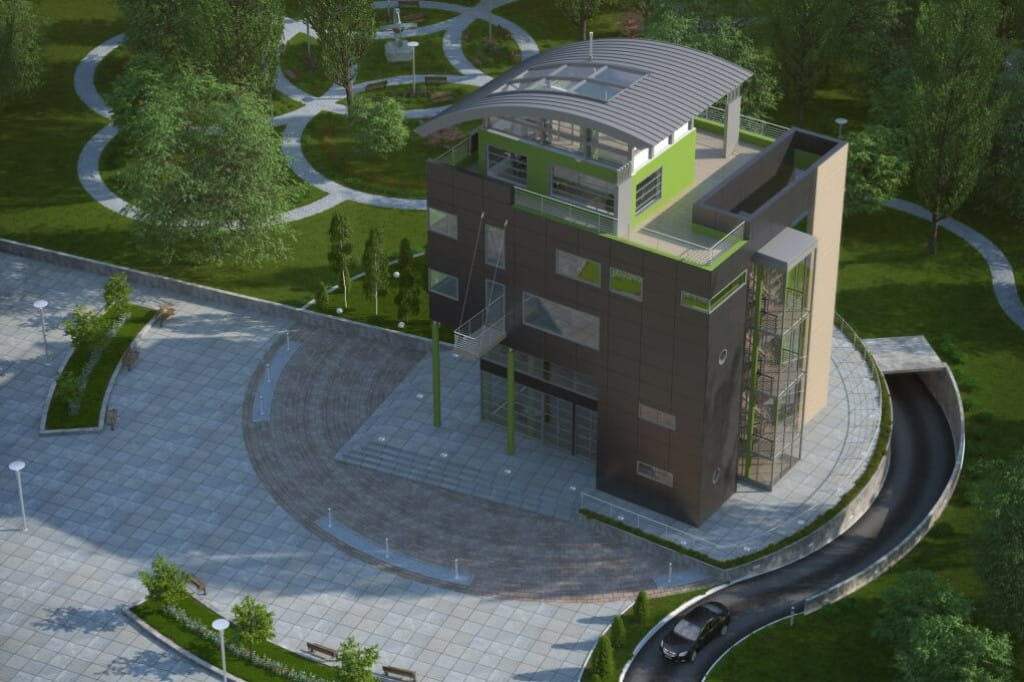

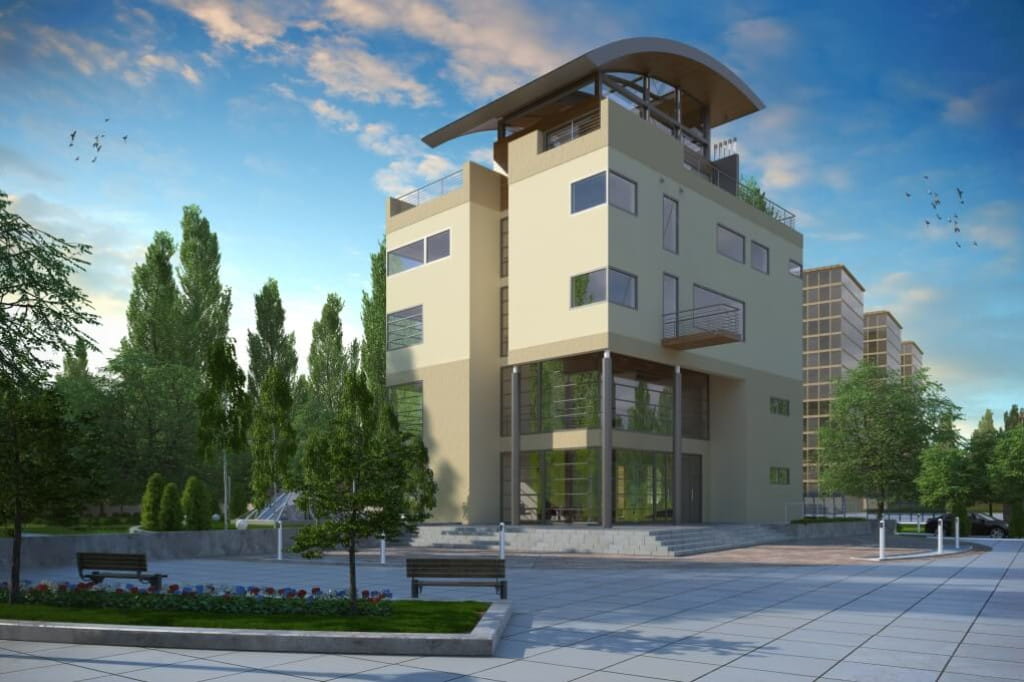

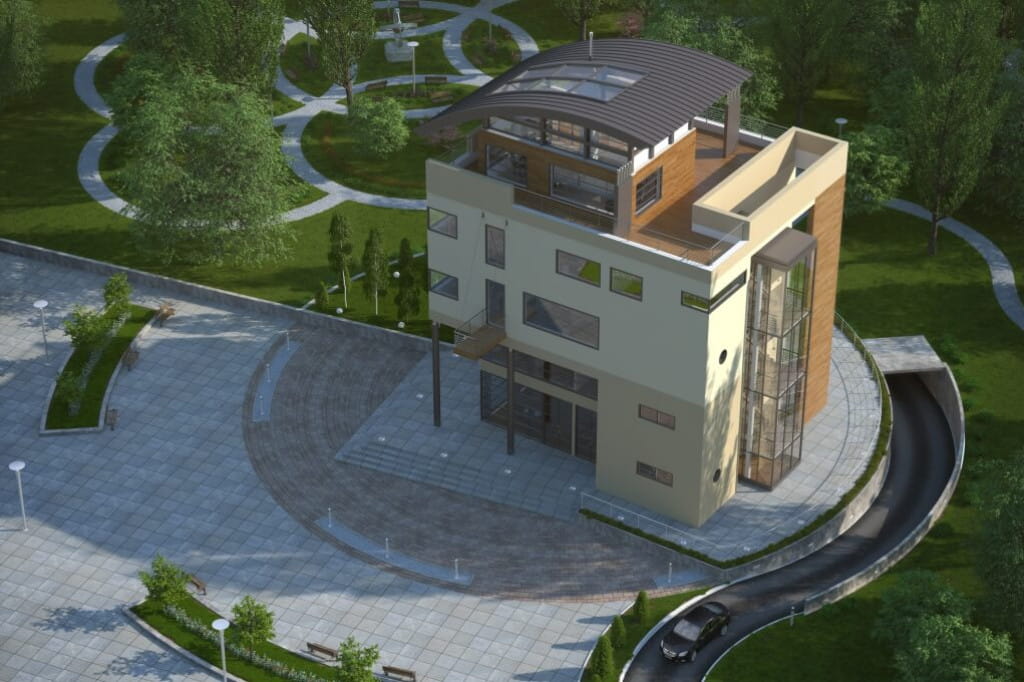

K-30 ma bardzo ciekawą bryłę. Ten projekt biurowca ma nowoczesne elewacje z dużą ilością przeszkleń, zwłaszcza w na poziomie parteru, gdzie przewidziana jest przestrzeń pod działalność usługową i reprezentacyjny główny hol. Bardzo ciekawie prezentuje się zadaszenie części apartamentowej. Nietypowy, lekko owalny dach daje całemu założeniu intrygującej dynamiki. W elewacji bocznej zaprojektowaliśmy efektowną, przeszkloną klatkę schodową. K-30 wymaga do realizacji działki o szerokości min. 26.00 m.

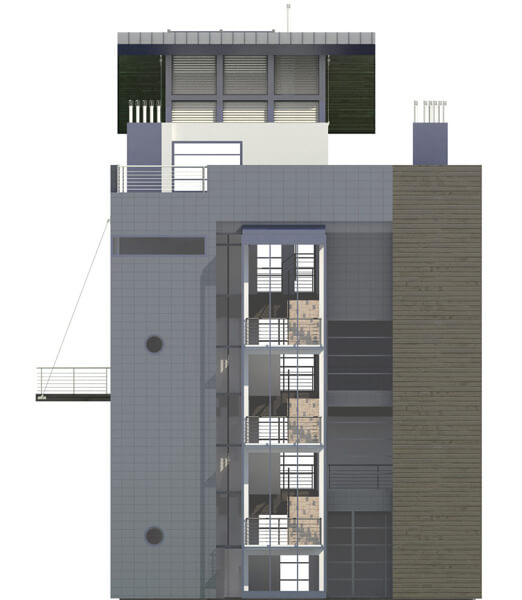

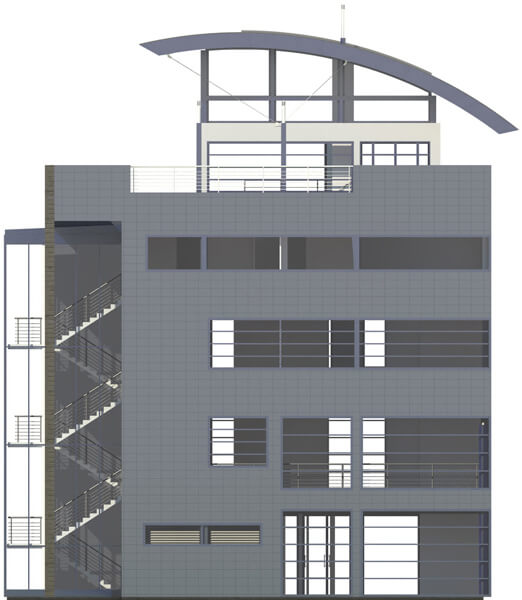

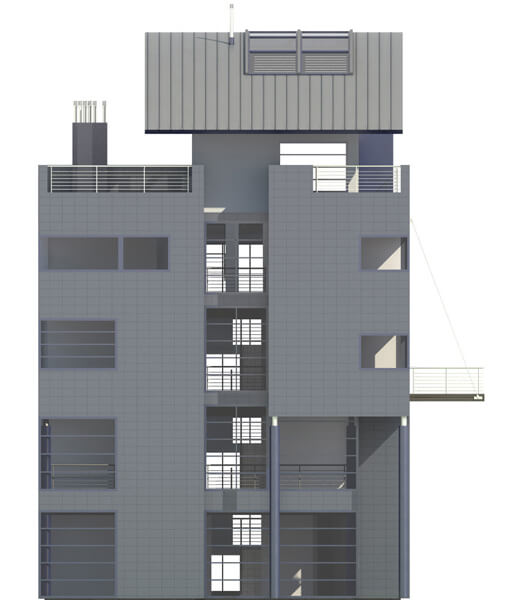

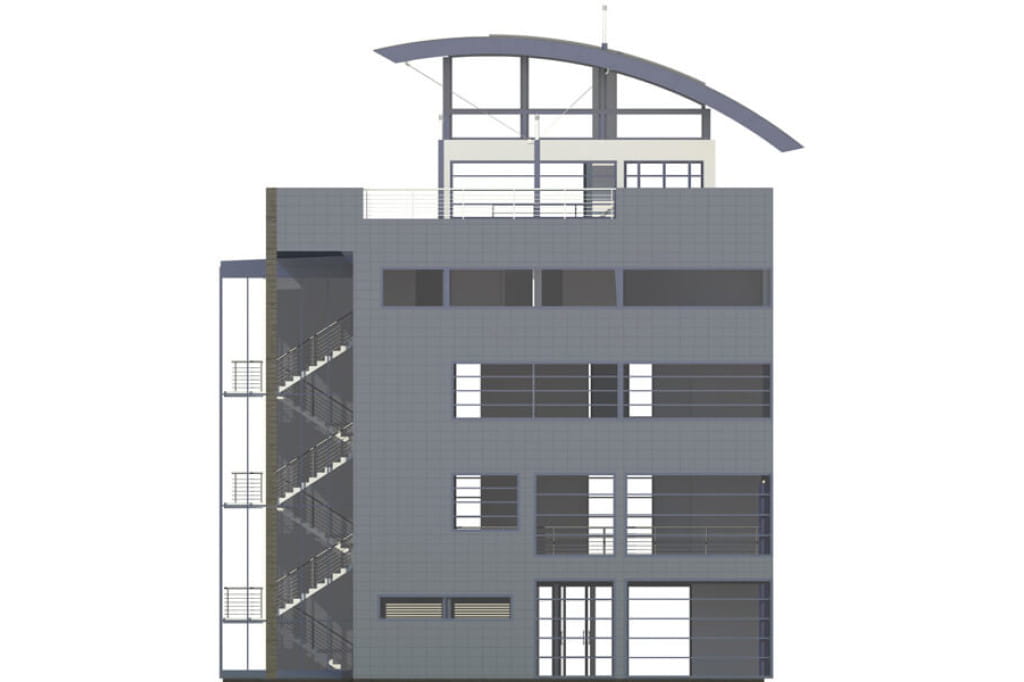

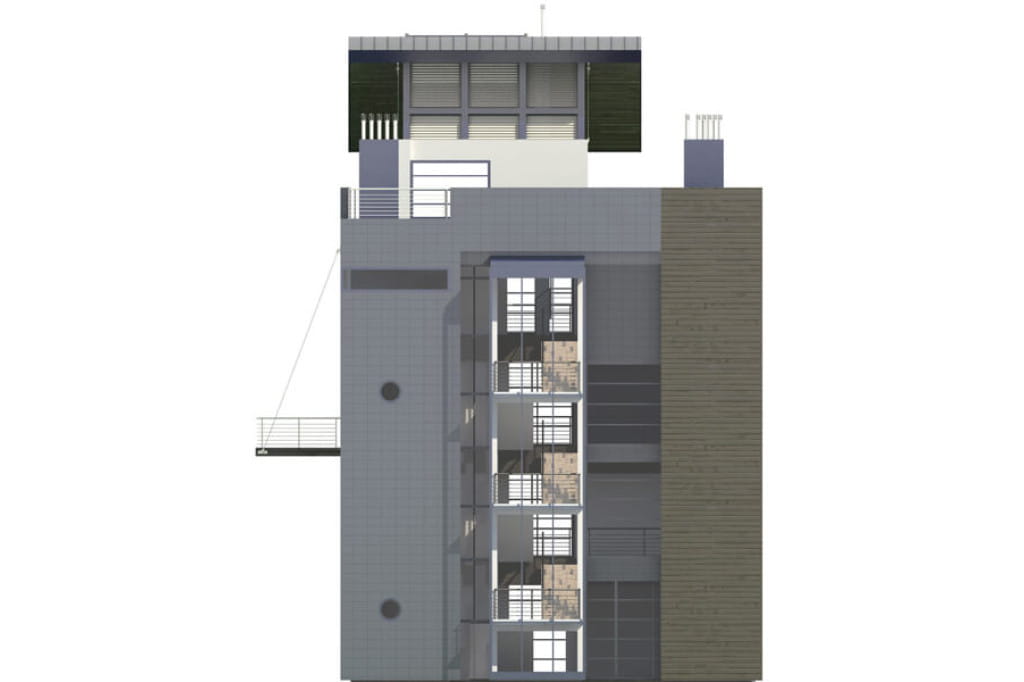

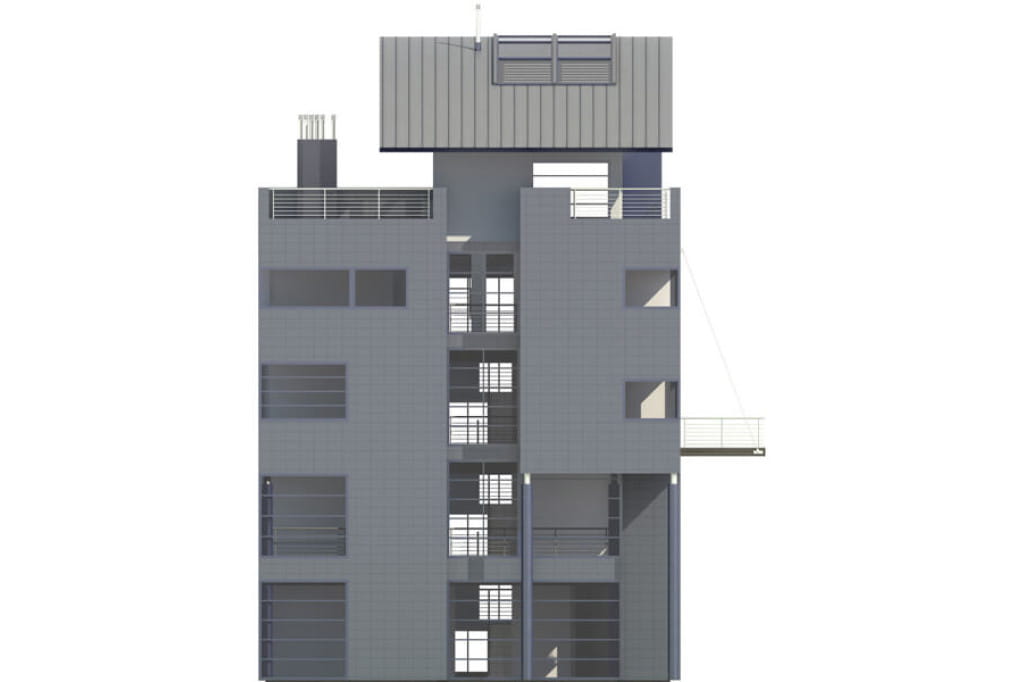

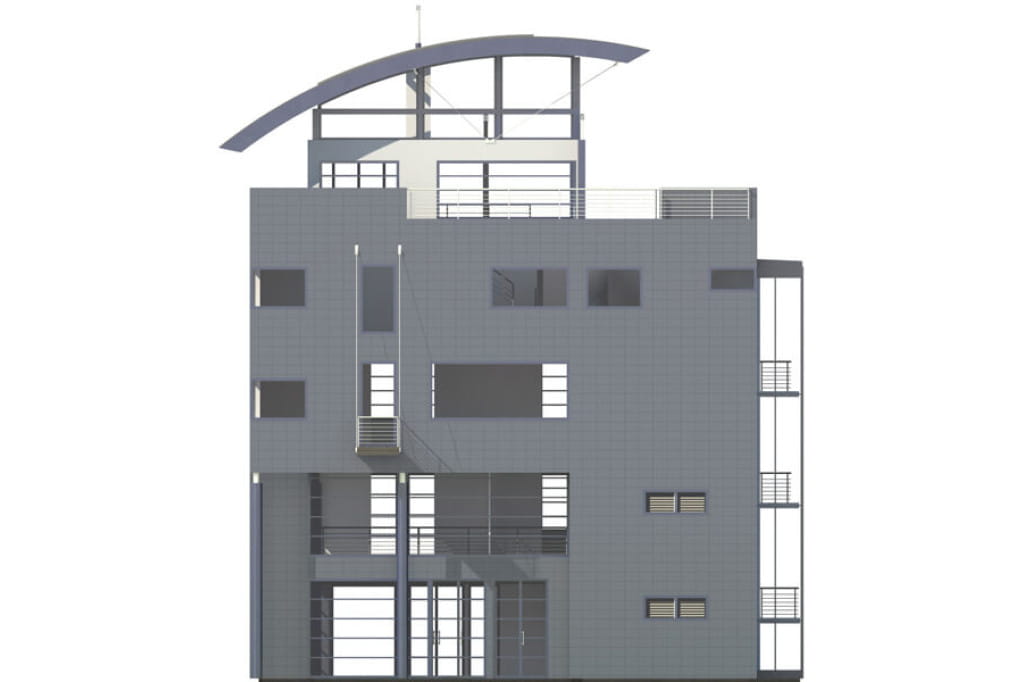

Elewacje
Informacje podstawowe
Projekt budynku biurowo-usługowo-apartamentowego K-30, 5 pietrowy, bez podpiwniczenia, bez garażu. Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczny POROTHERM 25 cm, styropian 15 cm. Stropy: żelbetowe. Kąt nachylenia stropodachu: 2-5%.
W całym budynku zaprojektowano wentylację mechaniczną nawiewno - wywiewną.
Program:
część biurowo-usługowa: 2 sale konferencyjne, 12 pokoi biurowych, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kotłownia.
część apartamentowa: mieszkanie z salonem, aneksem kuchennym, 3 pokojami, 2 łazienkami, gabinetem..
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Anna Tenerowicz,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 500 - 1000
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 200 - 300
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 20 - 25
- Wysokość budynku (m) pow. 20
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 552.40
- Powierzchnia użytkowa (m²) 794.60
- Powierzchnia zabudowy (m²) 273.60
- Szerokość budynku/krótszy bok (m) 14.9
- Długość budynku/dłuższy bok (m) 17.98
- Wysokość budynku (m) 23.75
- Szerokość działki/krótszy bok (m) 23.40
- Kąt nachylenia dachu (°) 2-5%
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze brak poddasza
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Układ dachu kalenicowy
- Kubatura (m³) 4112.00
- Styl modernistyczny
- Liczba kondygnacji pow. 4
- Rodzaj ogrzewania gazowe
- Liczba pomieszczeń 56
- Liczba łazienek (bez WC) 1
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
