Projekt ZG-66 Kod: ZG-66
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

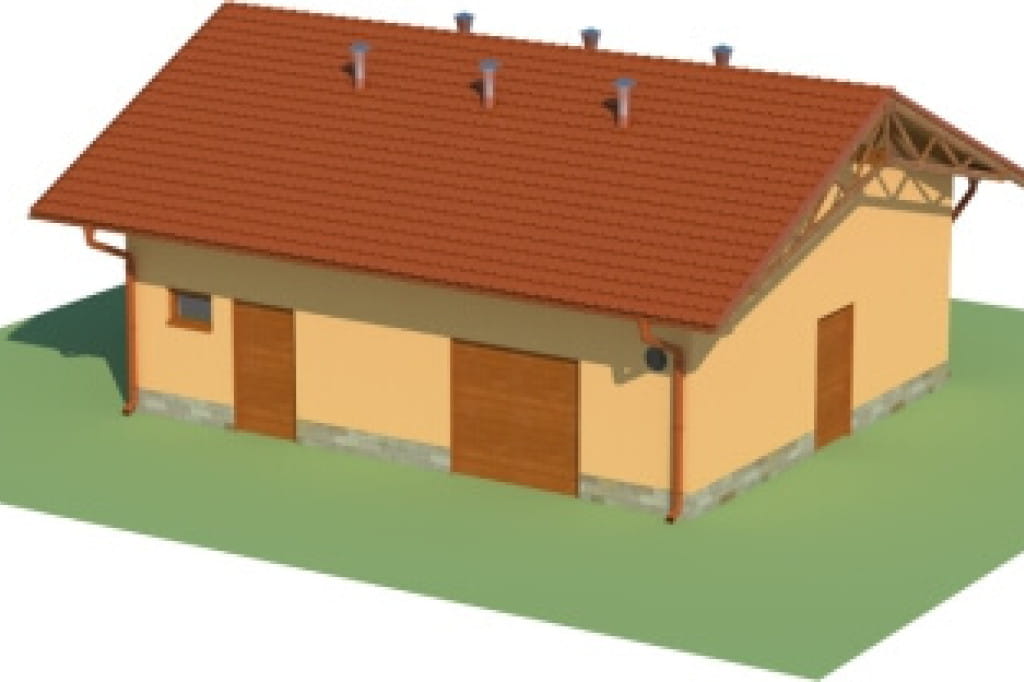

Model

Zwarta forma o uniwersalnym kształcie z łatwością wpasuje się w pozostałe zabudowania gospodarskie. Funkcjonalnie zaplanowane wnętrze gwarantuje komfort i bezpieczeństwo zwierzętom oraz zapewnia wygodny dostęp ich opiekunom.

Elewacje

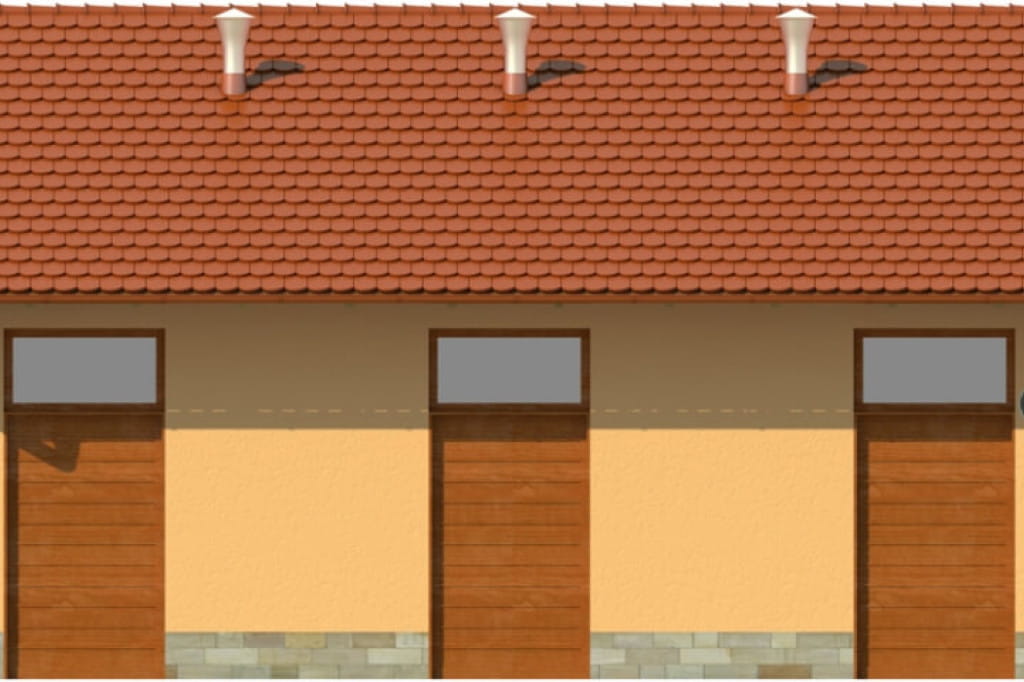

elewacja ogrodowa

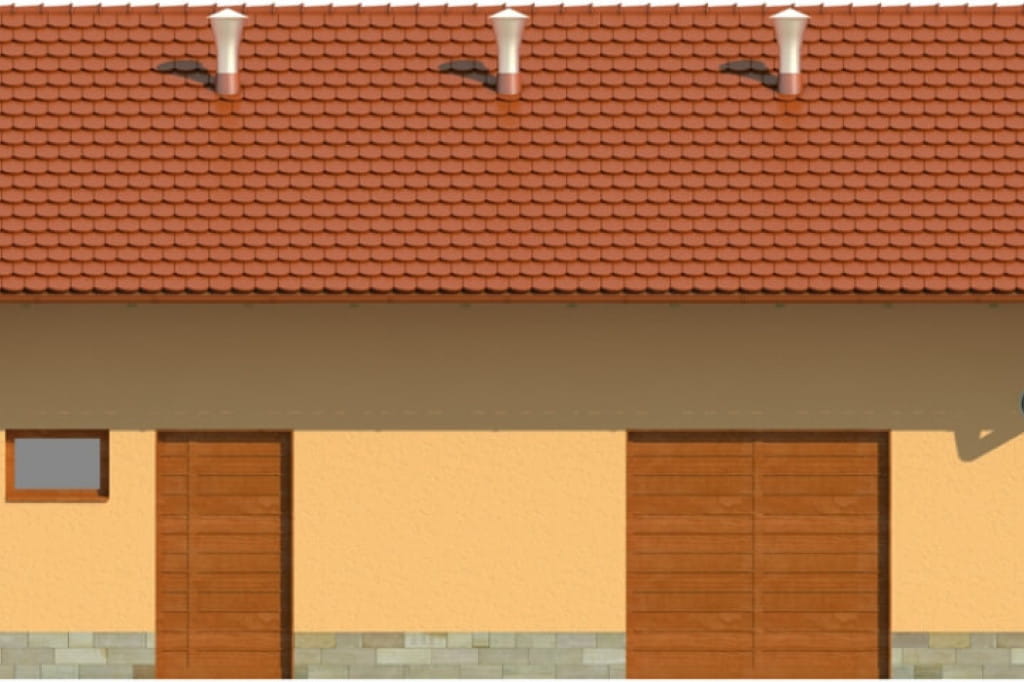

elewacja frontowa

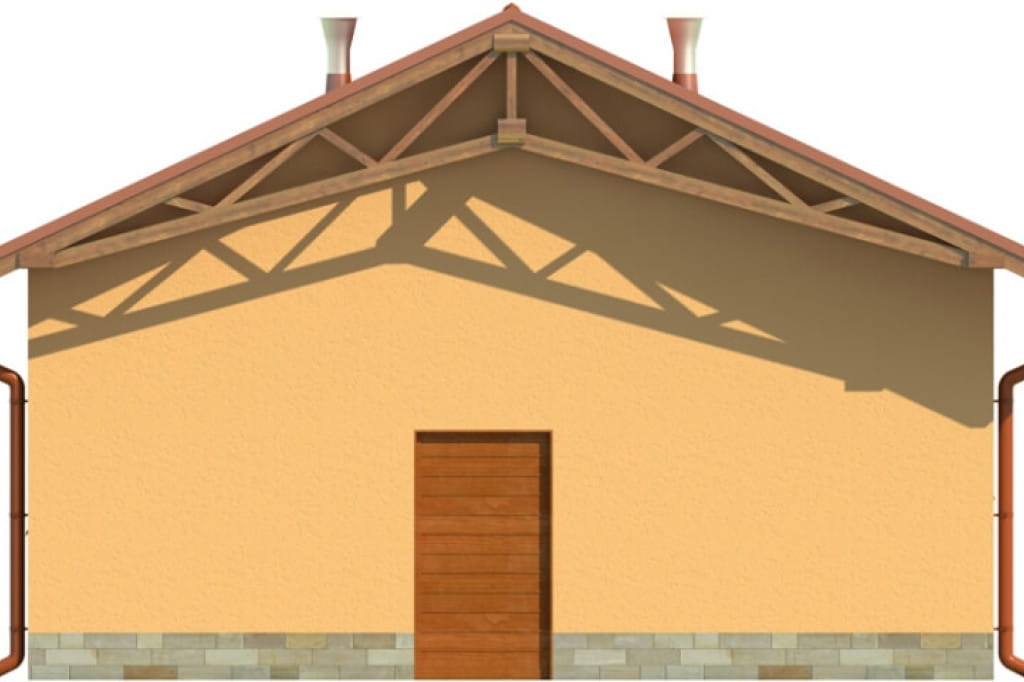

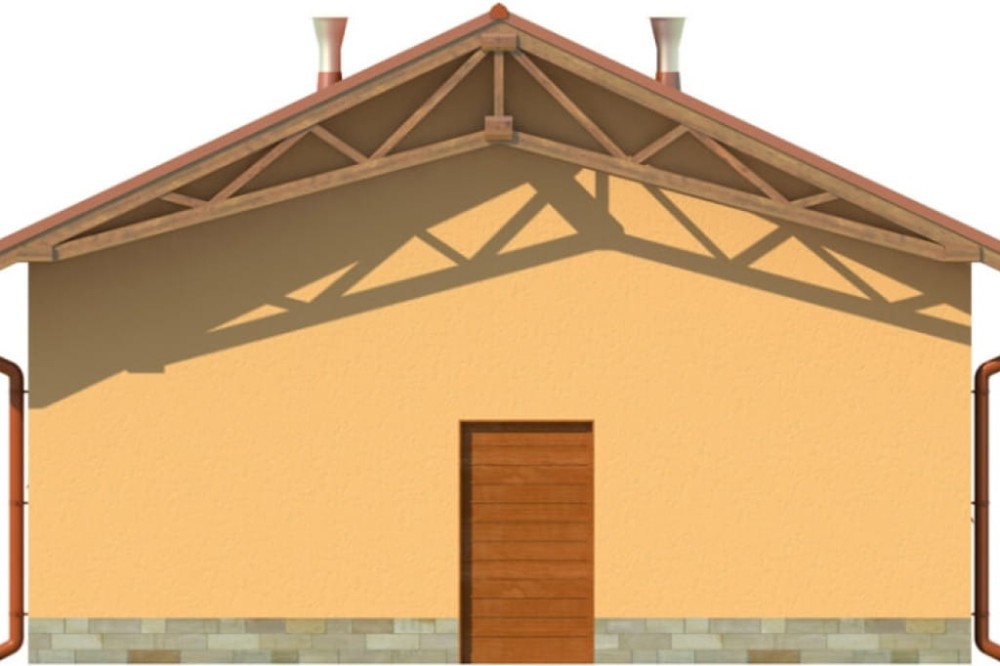

elewacja boczna

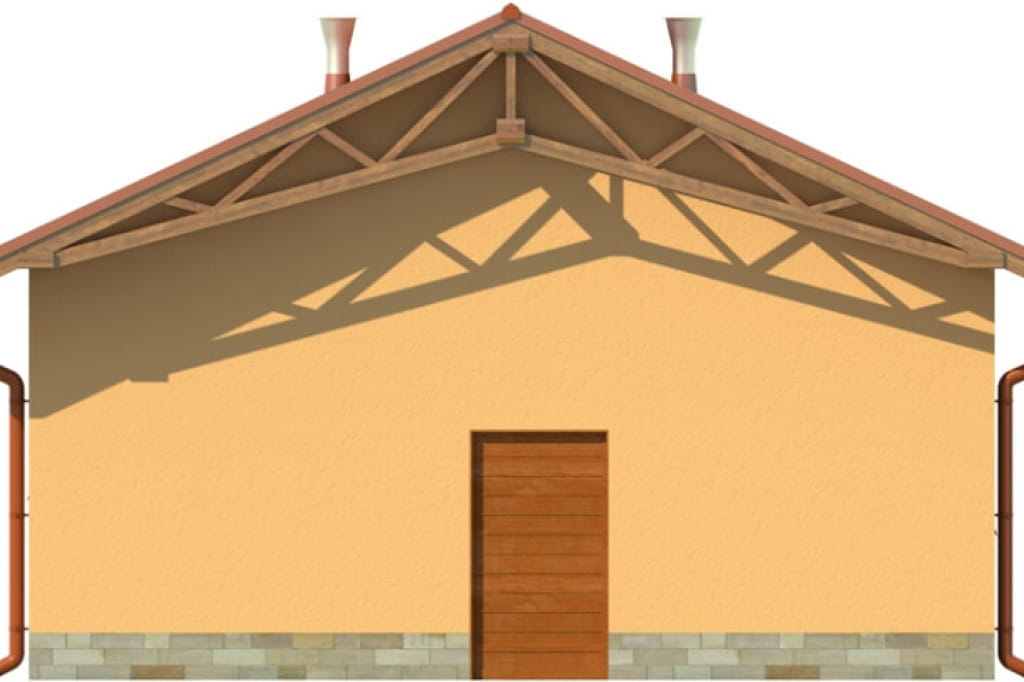

elewacja boczna

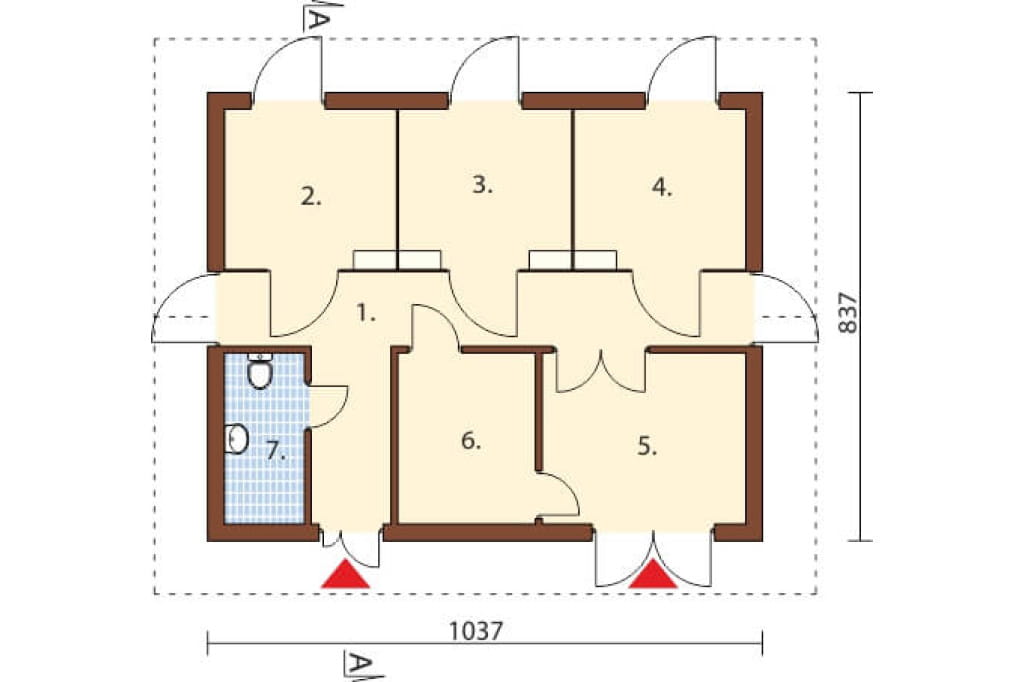

Rzut parteru

1. Komunikacja

2. Boks I 9,6 m2

3. Boks II 9,7 m2

4. Boks III 9,6 m2

5. Skład słomy i siana 12,2 m2

6. Skład paszy 8,2 m2

7. WC 4,8 m2

Każdy z trzech boksów, oprócz wyjścia na zewnątrz połączony jest także z wewnętrzną komunikacją. Dla wygody hodowców w budynku umieszczono skład siana i słomy, paszy oraz WC.

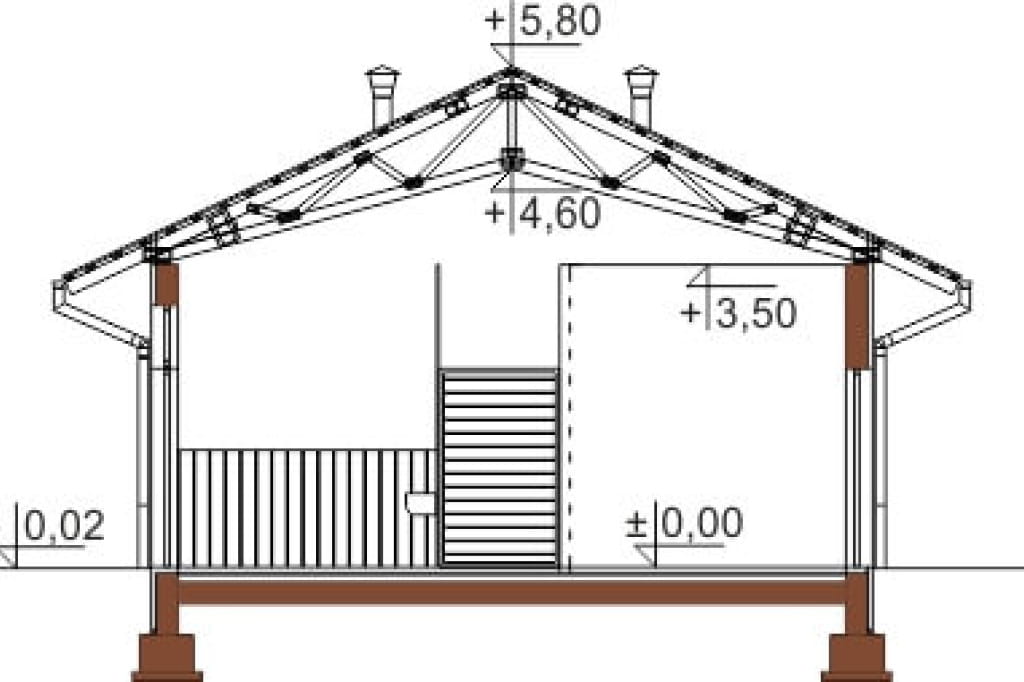

Przekrój

Prosta konstrukcja jest gwarancją szybkiej i ekonomicznej budowy. Starannie dobrana izolacja i zwarta bryła budynku zapewniają oszczędność energii.

Projekt budynku pełniącego funkcję stajni dla koni średnich ZG-66, parterowy, niepodpiwniczony. Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny. Więźba dachowa prefabrykowana z dźwigarów drewnianych. Kąt nachylenia dachu 25°.
Pokrycia dachu: blacha dachówkowa
Program: 3 boksy dla koni średnich, skład słomy i siana, skład paszy, WC. Każdy boks przystosowany jest dla jednego konia.

Powierzchnia zabudowy: 86.80 m²
Powierzchnia użytkowa: 72.90 m²
Kubatura: 426.10 m³
Szerokość działki: 16.40 m
Ilość kondygnacji: 1
Liczba pomieszczeń: 6
Kąt nachylenia dachu: 25°
Pokój na parterze: Nie
Wysokość budynku: 5.82 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gospodarcze, dla rolnika, projekt budynku gospodarczego, projekt stajni, projekty budynków inwentarskich, projekt budynku inwentarskiego, inwentarskie
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Marek Lizak
CENA 3 EGZ. PROJEKTU 650PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
