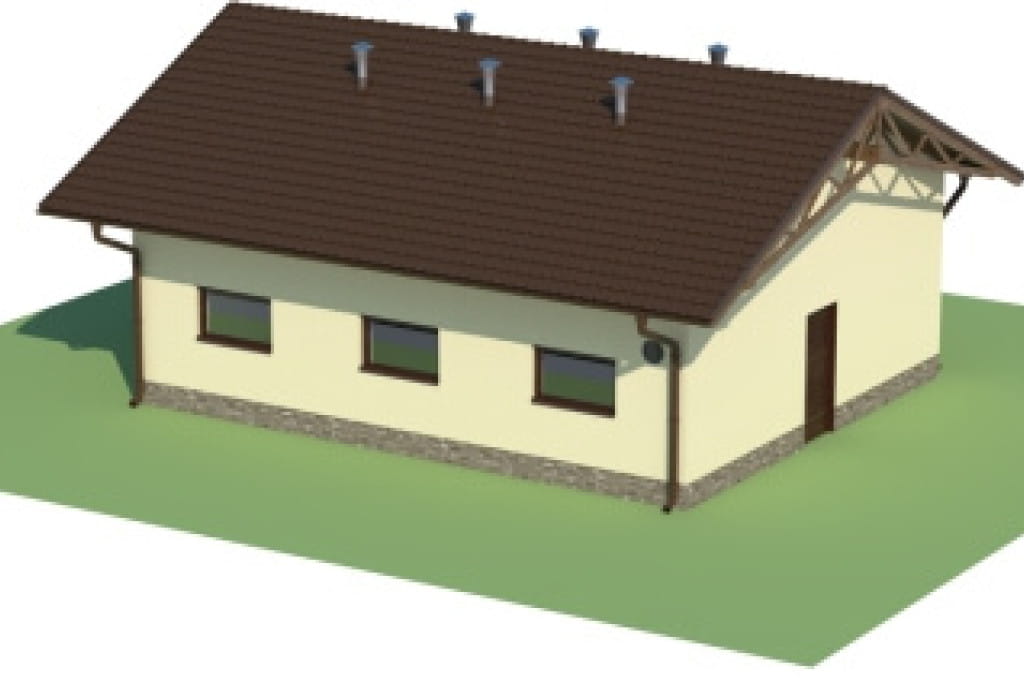

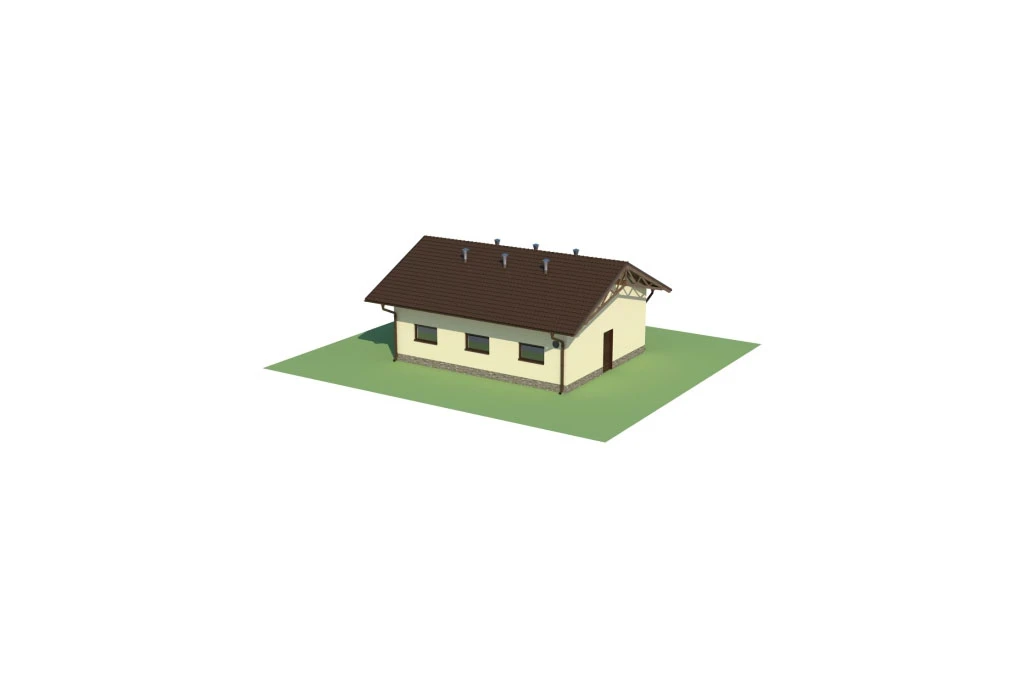

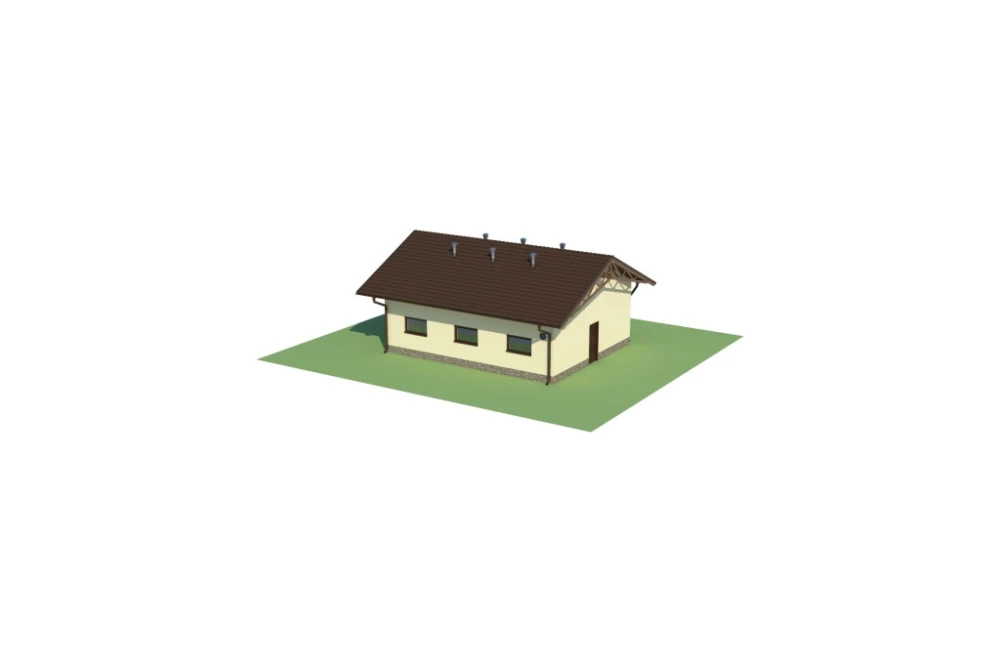

Model

Budynek charakteryzuje się uniwersalnym kształtem opartym na prostokącie i pokryty dwuspadowym dachem, dzięki czemu zaadaptowany może być na dowolny budynek inwentarski. Niewielkie rozmiary pozwolą z łatwością wkomponować go w działkę.

Elewacje

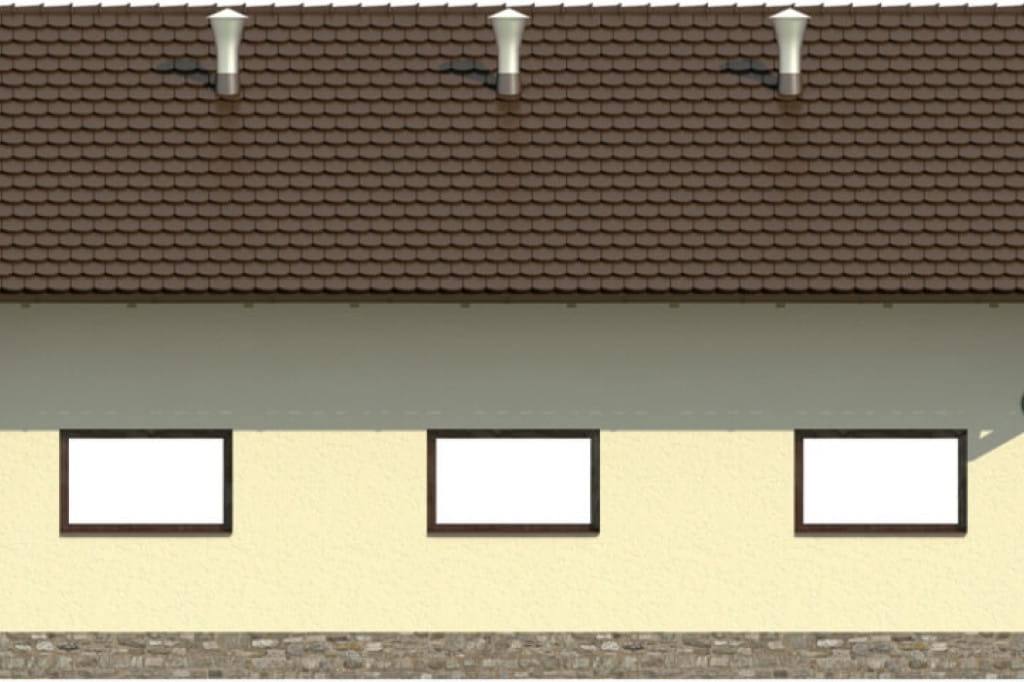

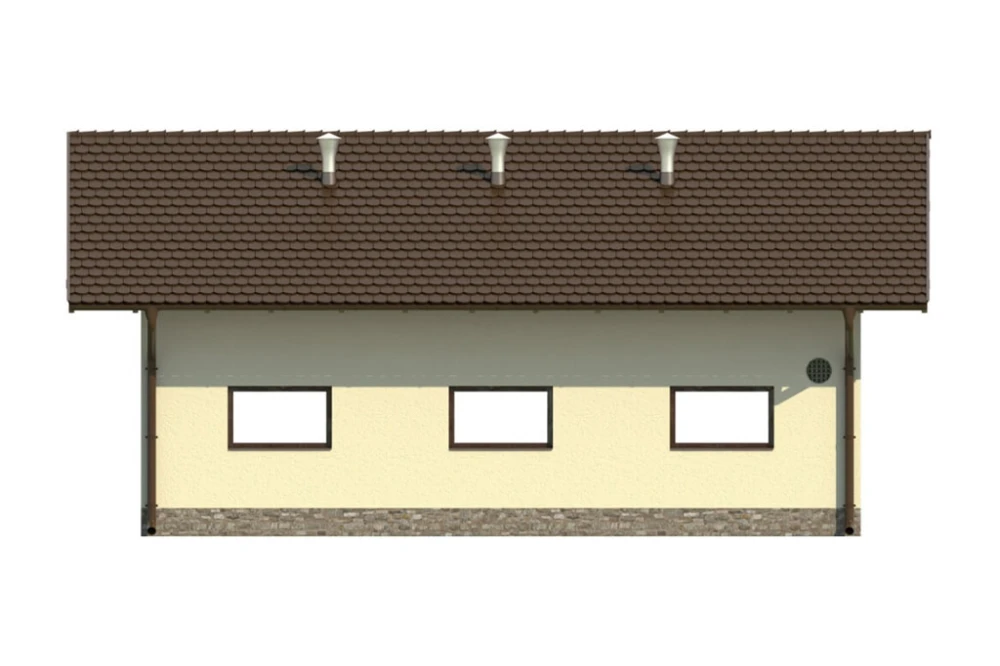

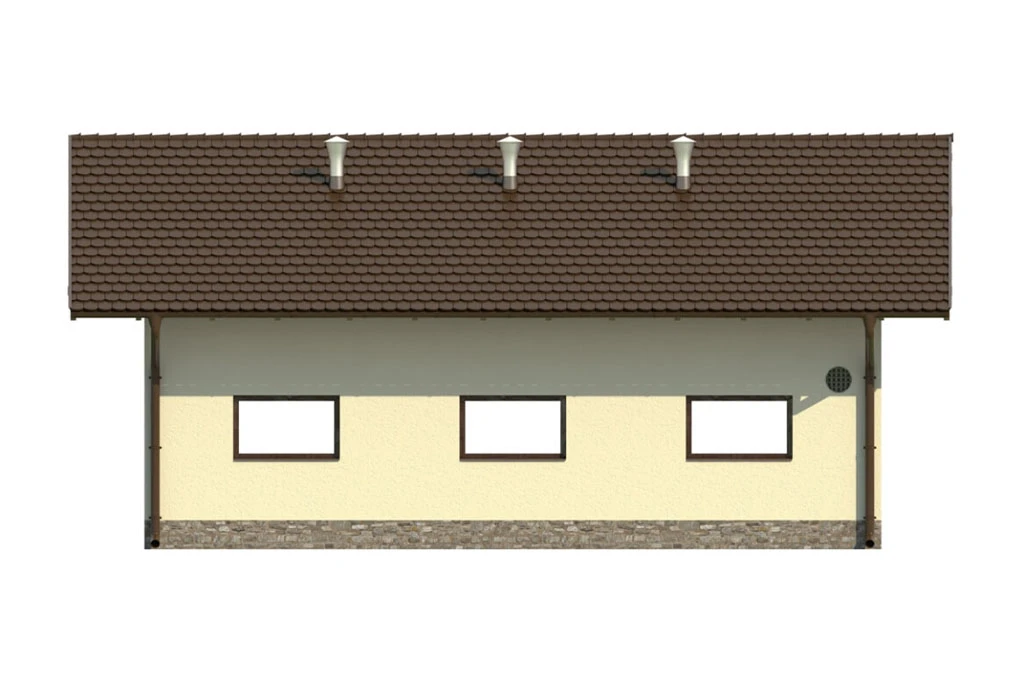

elewacja ogrodowa

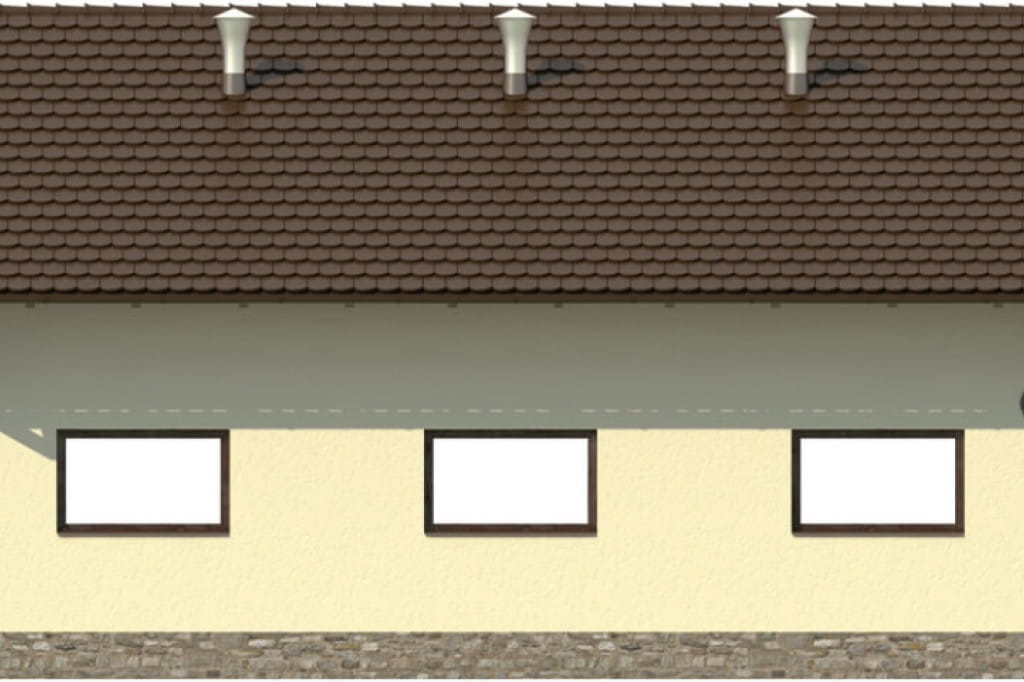

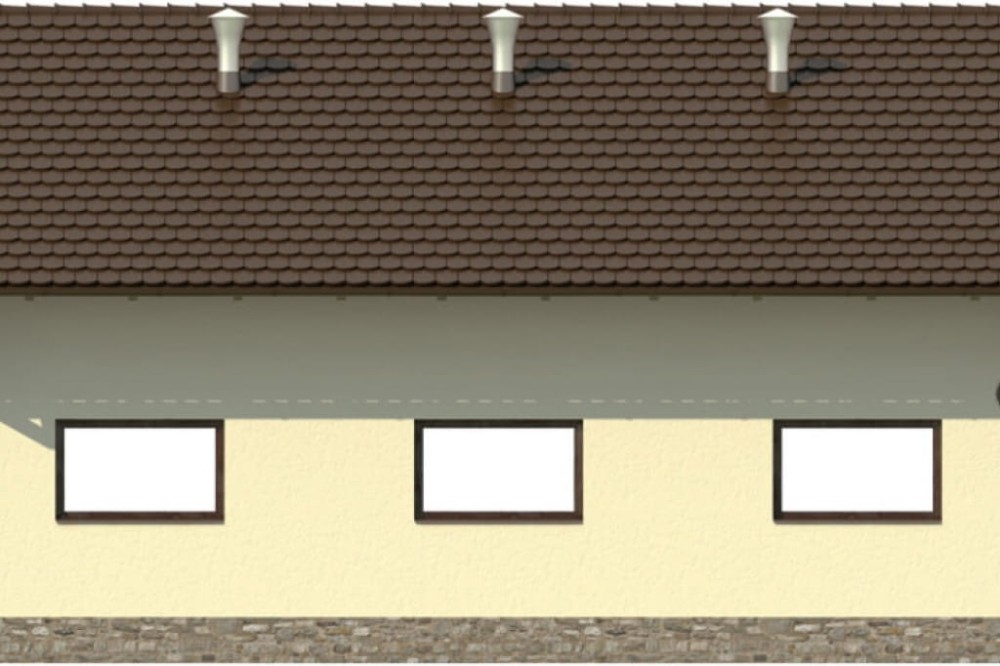

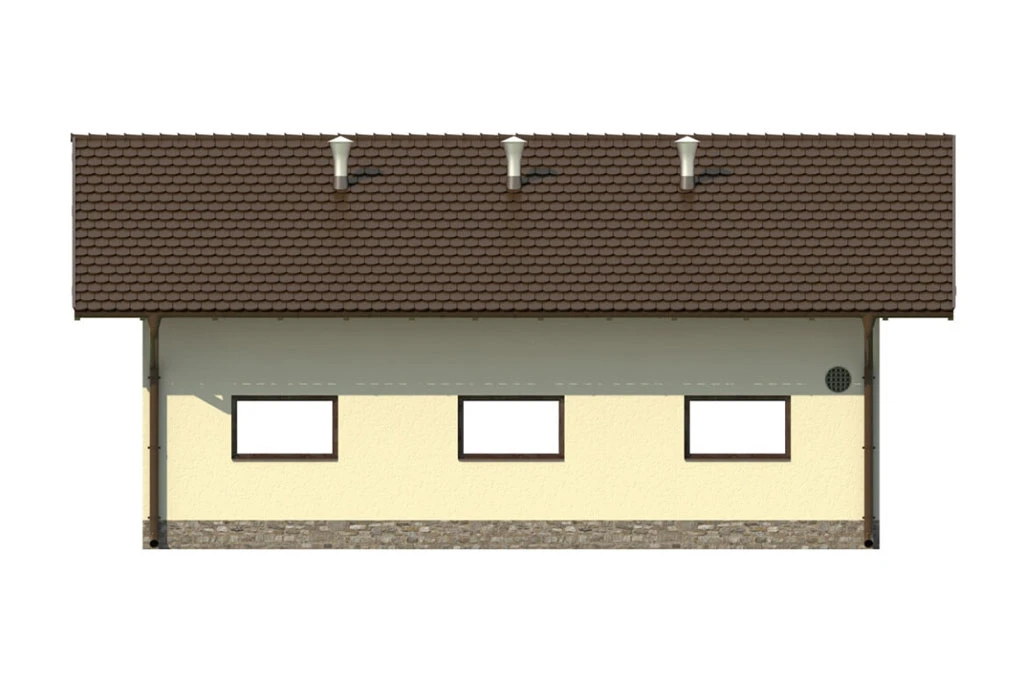

elewacja frontowa

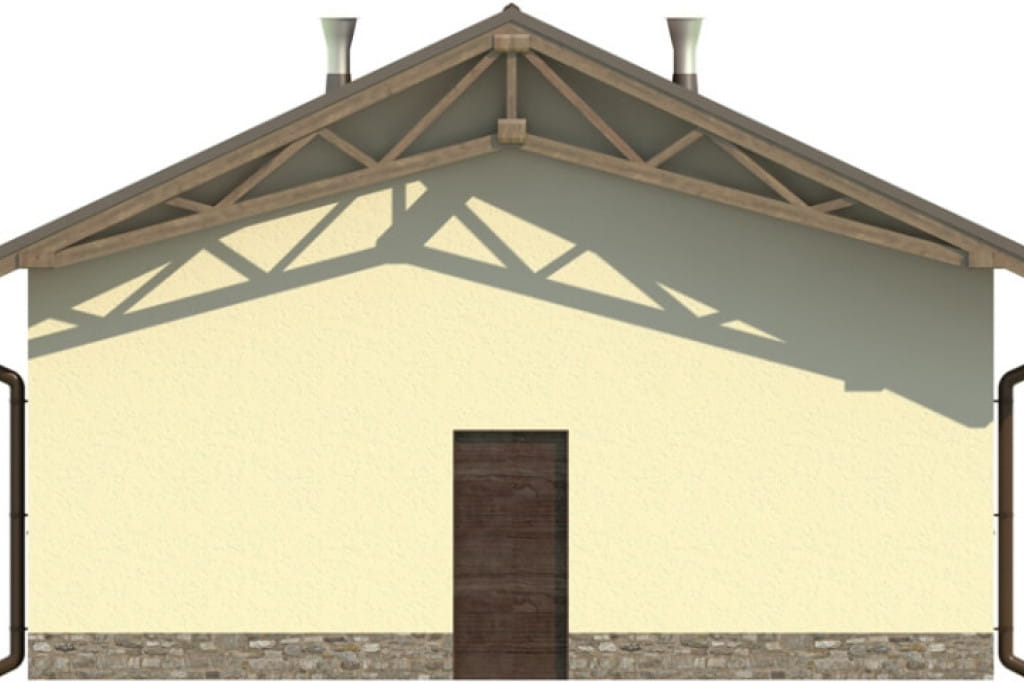

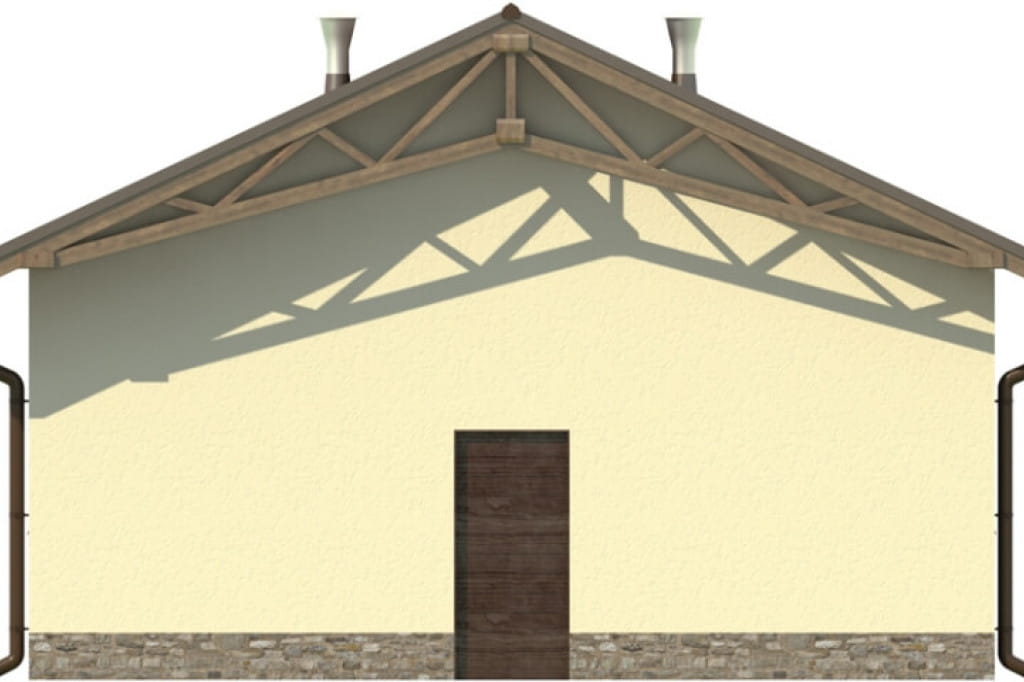

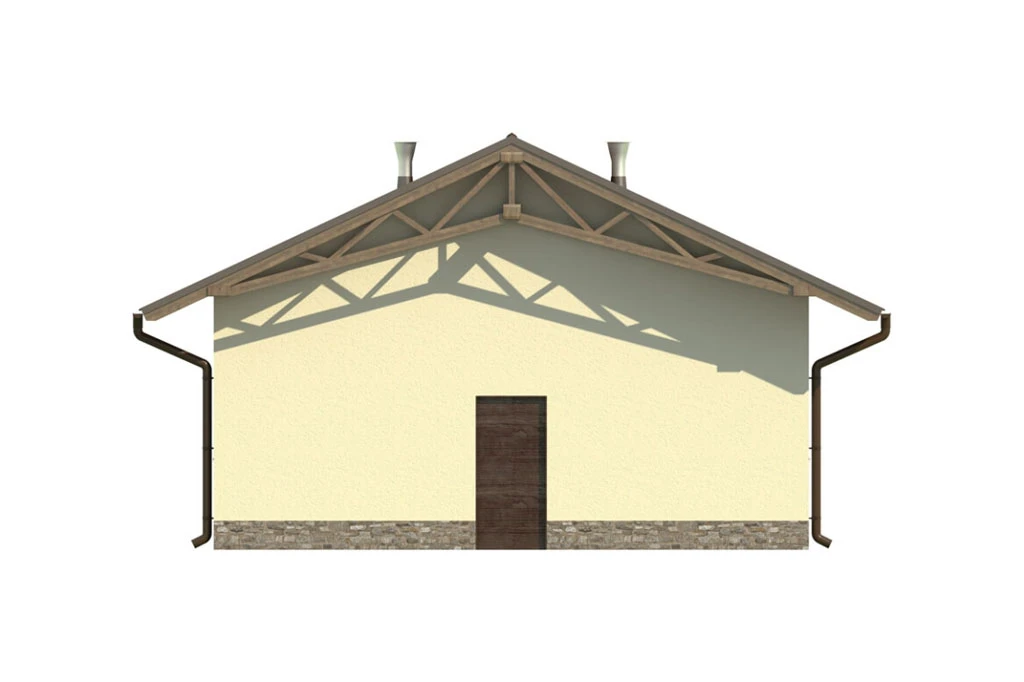

elewacja boczna

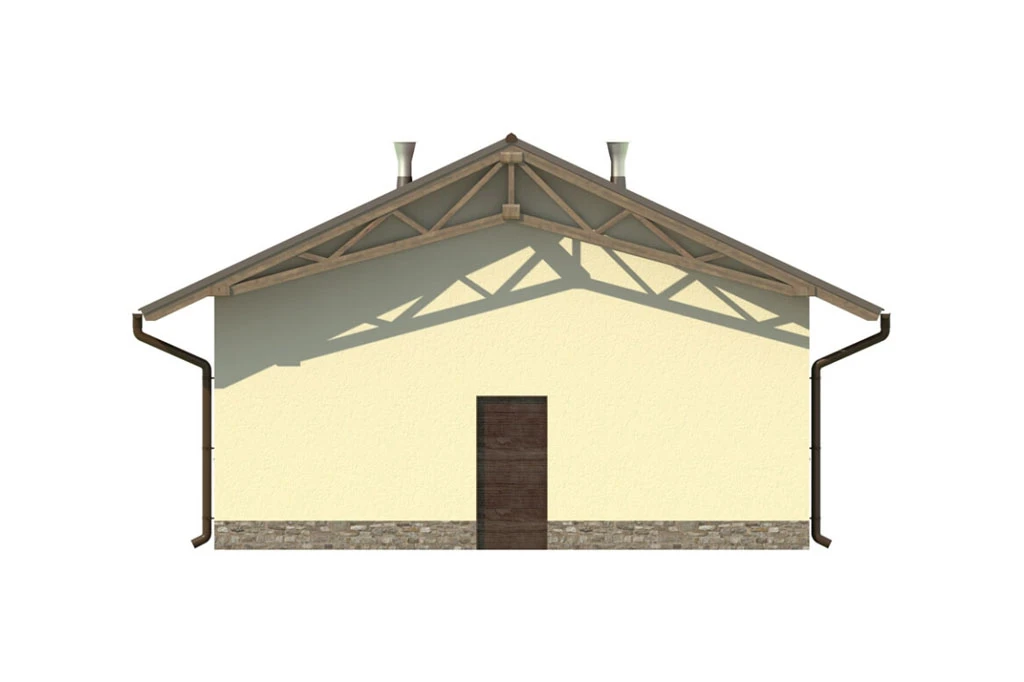

elewacja boczna

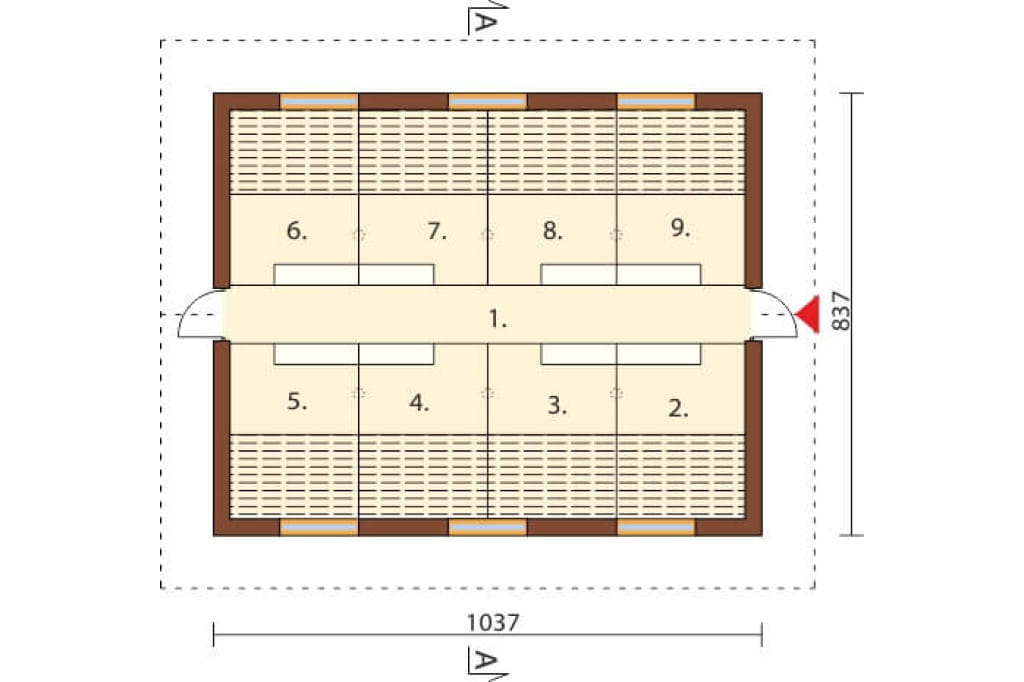

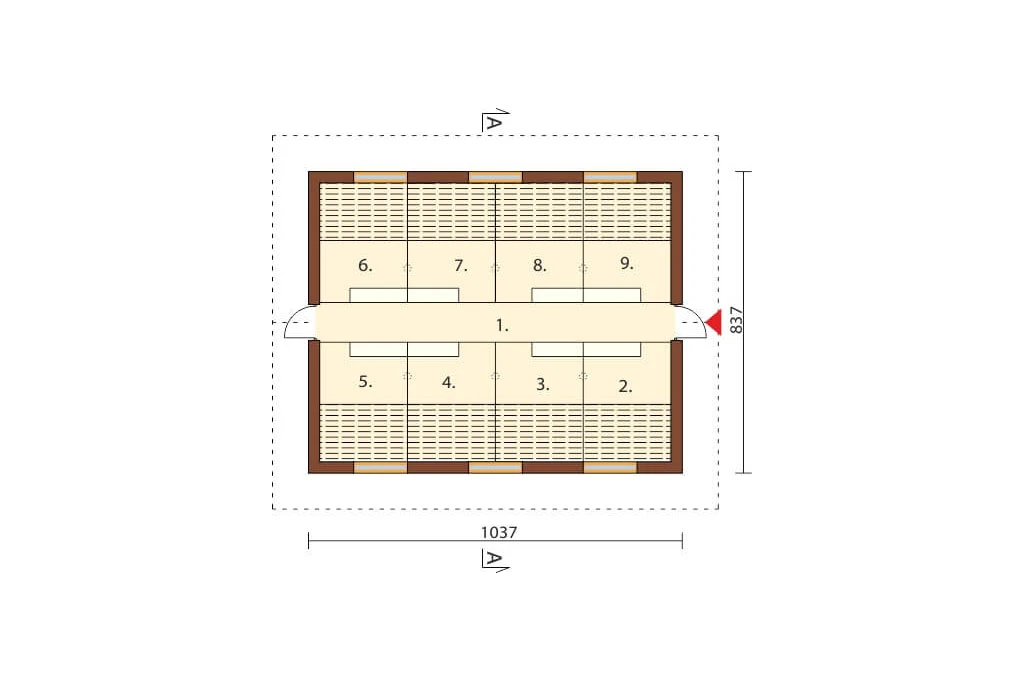

Rzut parteru

1.Przyziemie: 75,6 m2

2. Komunikacja

3. Boks I

4. Boks II

5. Boks III

6. Boks IV

7. Boks V

8. Boks VI

9. Boks VII

10. Boks VIII Wnętrze podzielone zostało na osiem boksów. Autorzy projektu proponują zastosowanie obornika odprowadzanego hydraulicznie zamiast kanału gnojowego.

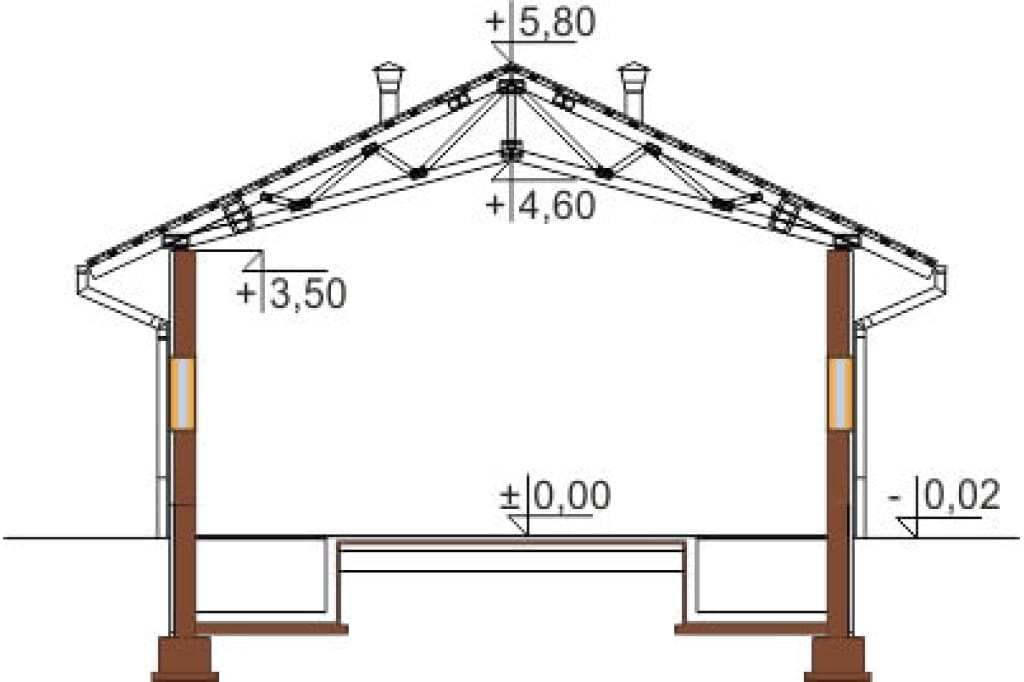

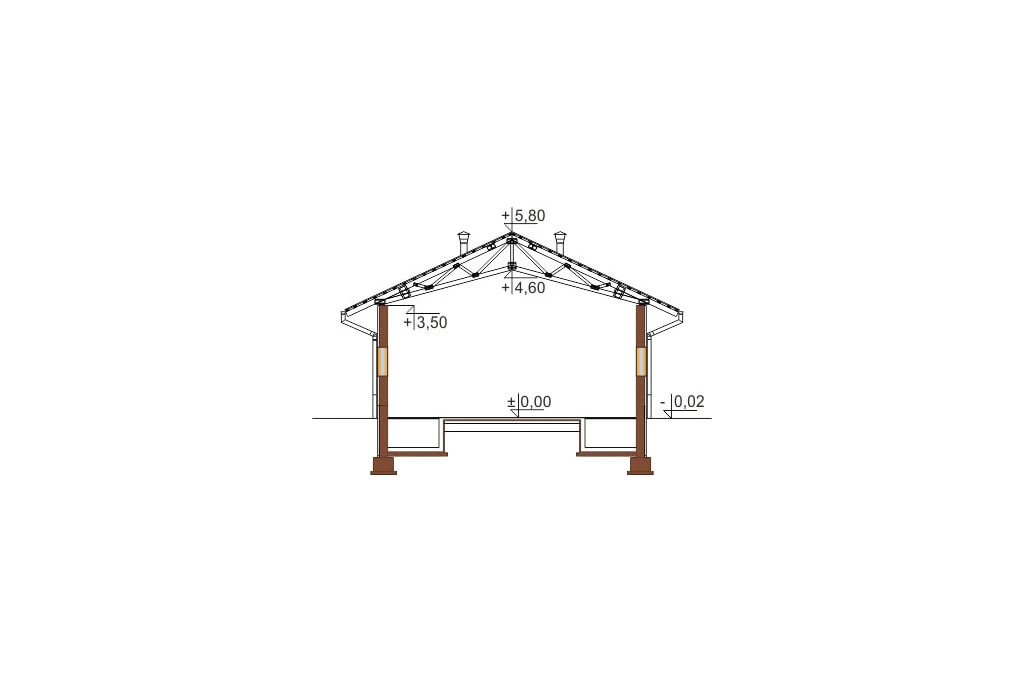

Przekrój

Prosta konstrukcja z dwuspadowym dachem o małym kącie nachylenia połaci gwarantuje szybką realizację inwestycji. Nieskomplikowana forma z dodatkową izolacją cieplną gwarantuje oszczędność energii.

Projekt budynku pełniącego funkcję tuczarni ZG-64, parterowy, niepodpiwniczony. Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny. Więźba dachowa prefabrykowana z dźwigarów drewnianych. Kąt nachylenia dachu 25°. Budynek przystosowany do hodowli bezściółkowej. Zamiast kanału gnojowego można zastosować obornik odprowadzany hydraulicznie.
Pokrycia dachu: blacha dachówkowa
Program: 8 boksów po 10 prosiąt w każdym.

Powierzchnia zabudowy: 86.80 m²
Powierzchnia użytkowa: 75.60 m²
Kubatura: 468.80 m³
Szerokość działki: 16.40 m
Ilość kondygnacji: 1
Liczba pomieszczeń: 1
Kąt nachylenia dachu: 25°
Pokój na parterze: Nie
Wysokość budynku: 5.82 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gospodarcze, projekt budynku gospodarczego, projekty budynków inwentarskich, projekt tuczarni, projekt budynku inwentarskiego, inwentarskie
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Marek Lizak
CENA 3 EGZ. PROJEKTU 350PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
