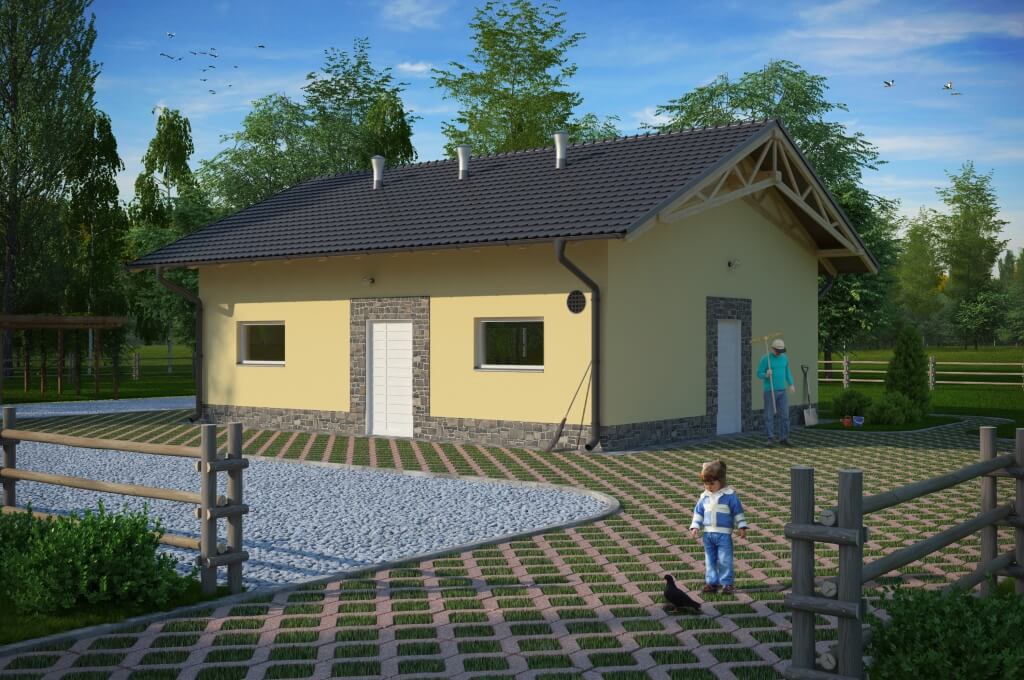

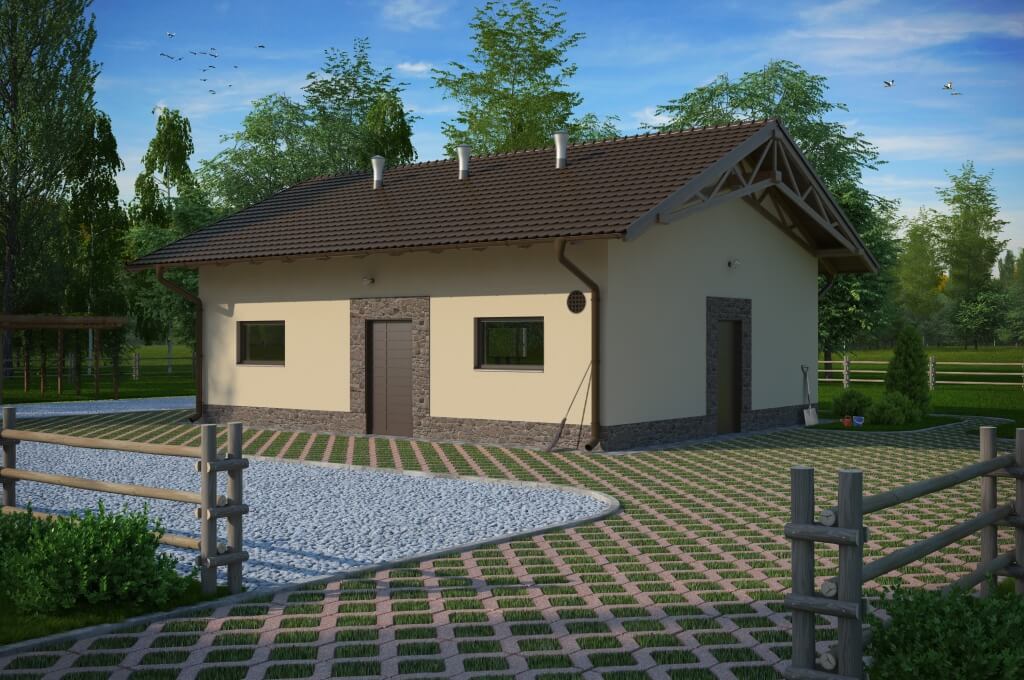

Prosty i funkcjonalny projekt chlewni zarodowej to propozycja dla osób, które planują inwestycję w trzodę chlewną. Budynek charakteryzuje się minimalistyczną elewacją, którą z łatwością dopasować można do otaczających budynków inwentarskich. Prosta konstrukcja gwarantuje użyteczność i bezproblemowe utrzymywanie w czystości.

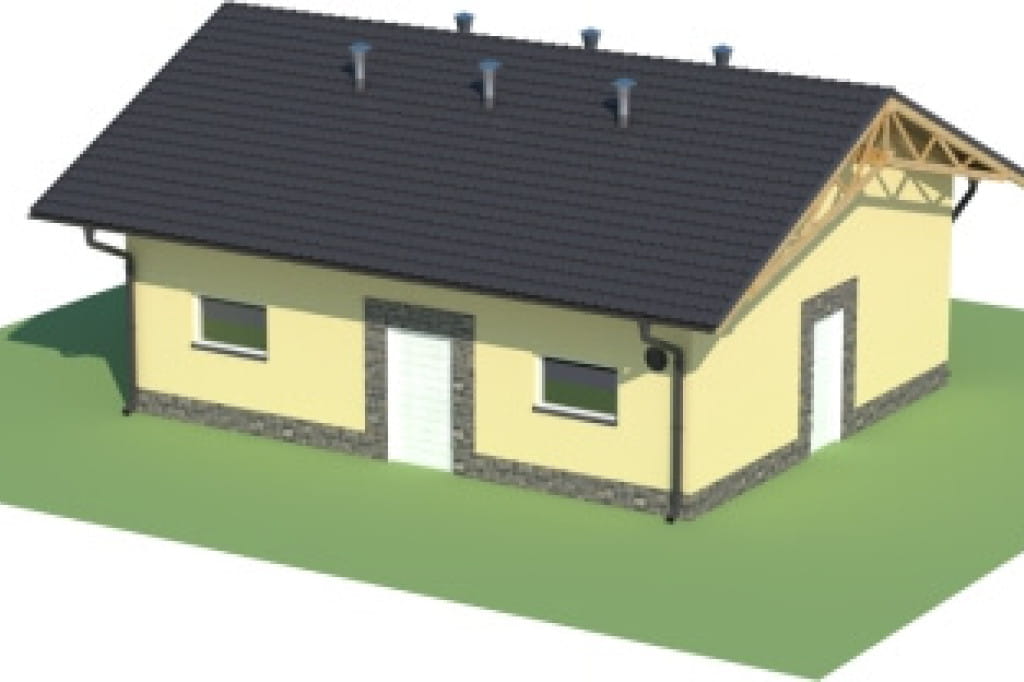

Model

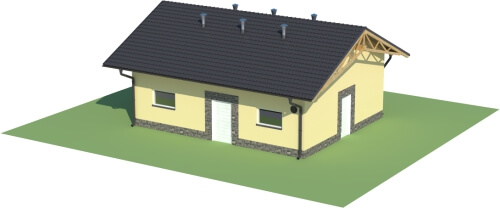

Projekt ZG-63 - model

Opierająca się na prostokącie forma bryły pokryta jest dwuspadowym dachem, dzięki czemu budynek spełnia założenia energooszczędności. Trzy wyjścia znacznie ułatwiają komunikację.

Elewacje



Projekt ZG-63 - elewacja

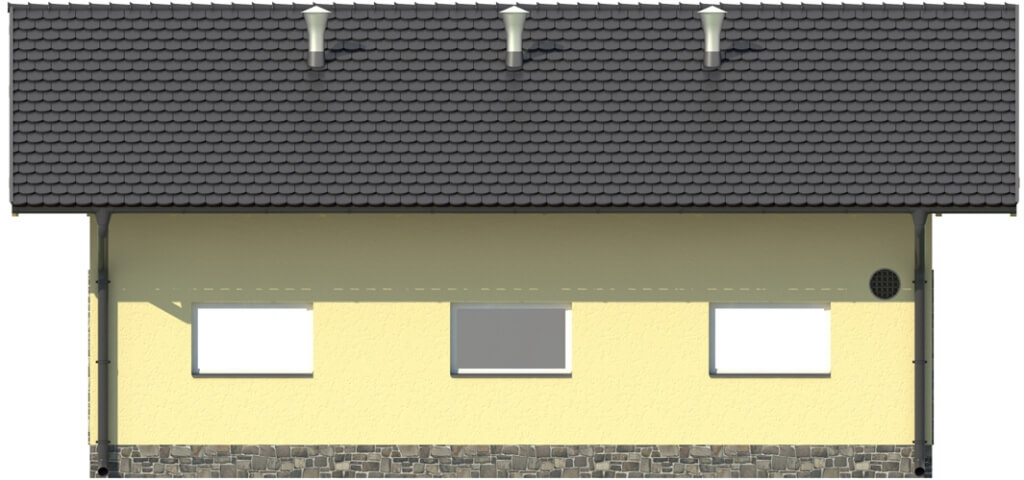

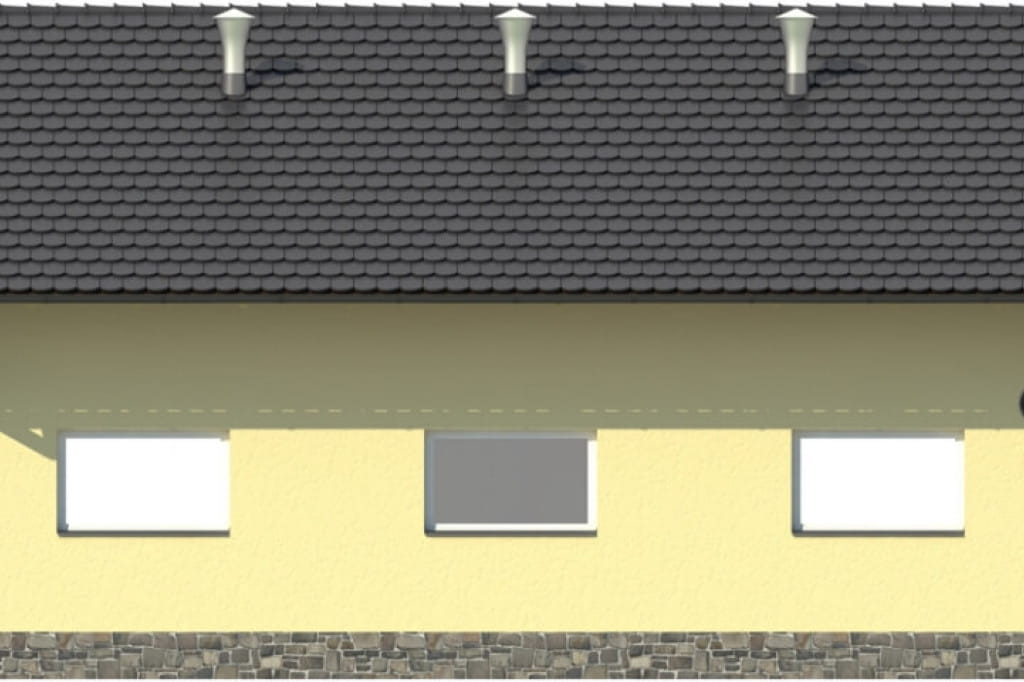

elewacja ogrodowa
Projekt ZG-63 - elewacja

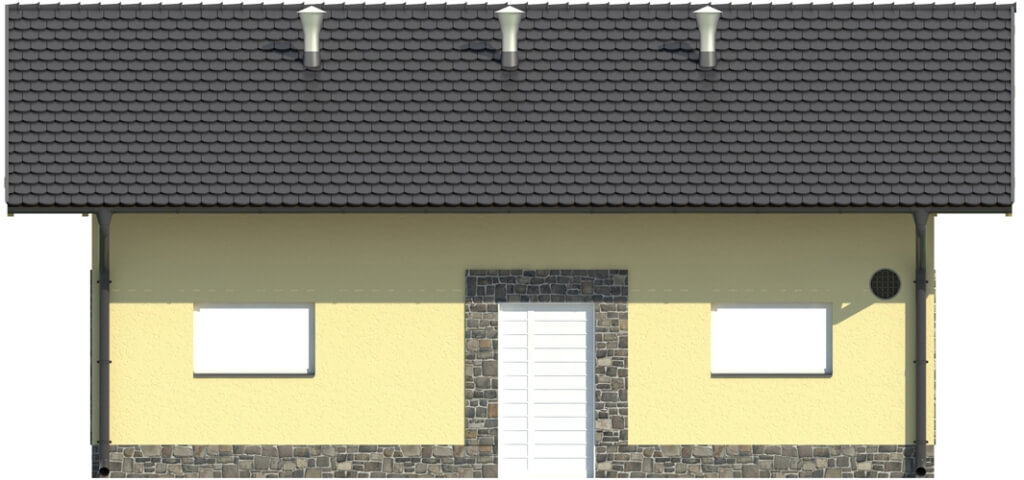

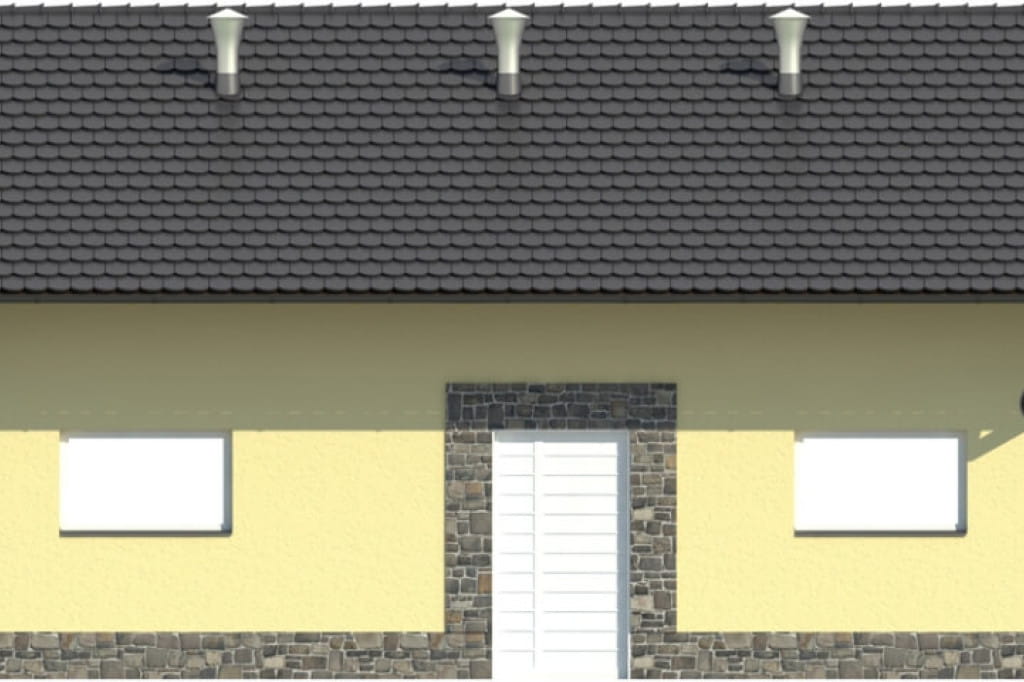

elewacja frontowa
Projekt ZG-63 - elewacja

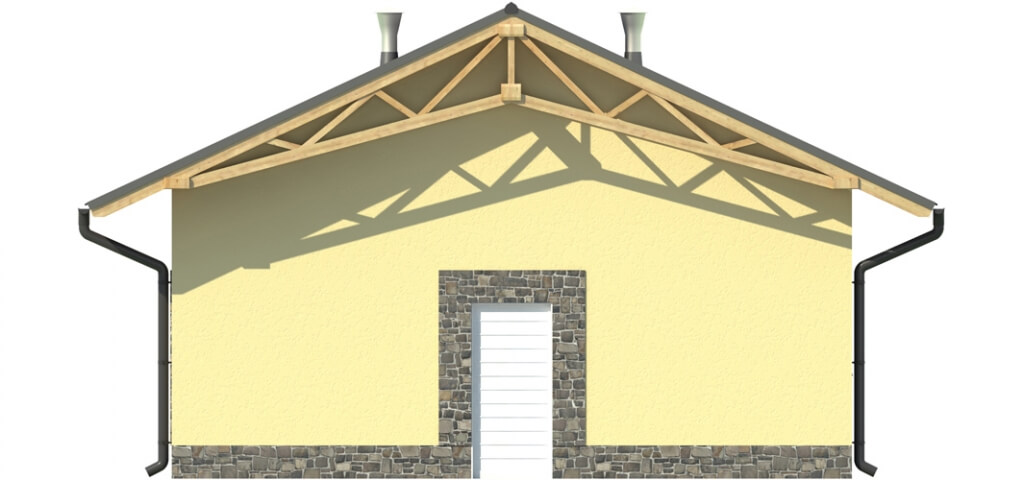

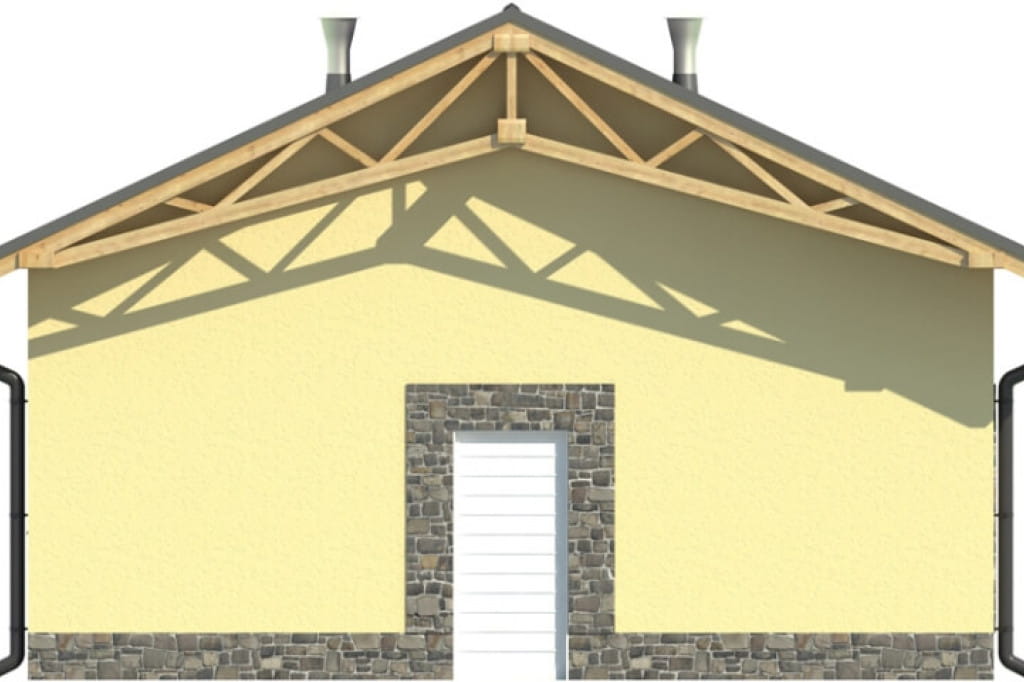

elewacja boczna
Projekt ZG-63 - elewacja

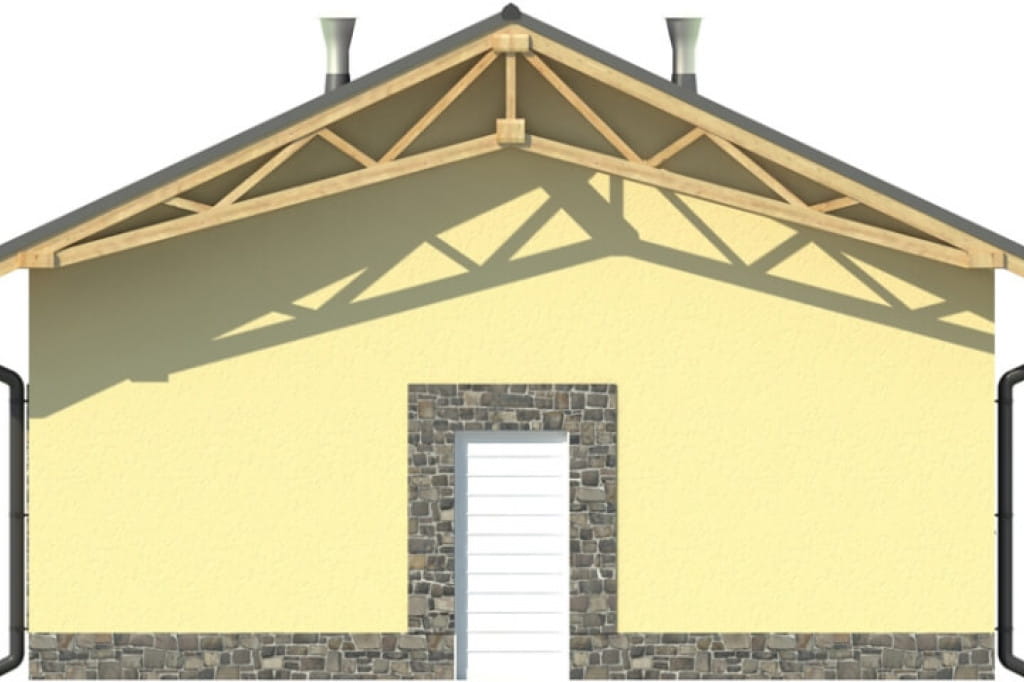

elewacja boczna

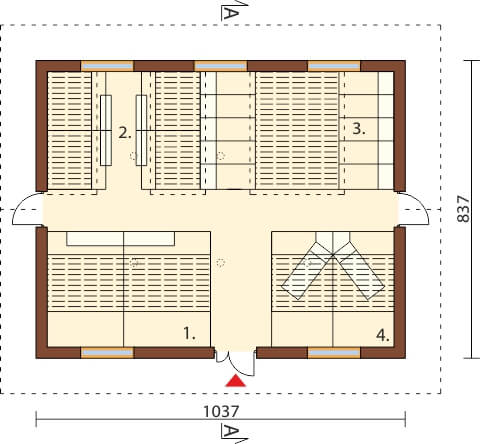

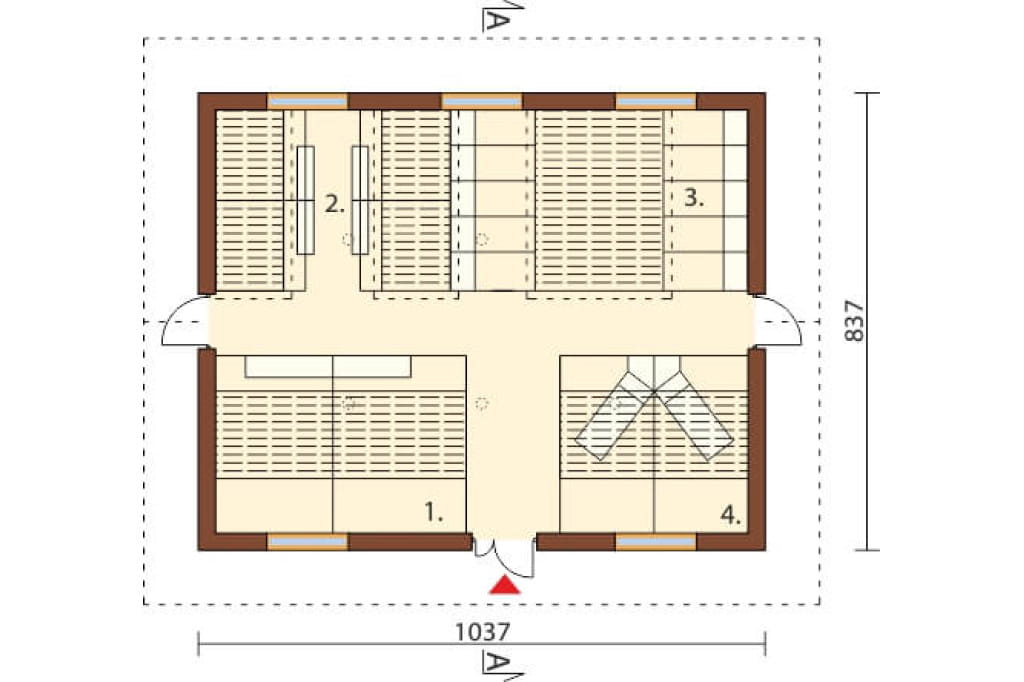

Rzut parteru



Projekt ZG-63 - rzut

1. Krycie macior - 2 boksy / 2 maciory

2. Odchów prosiąt - 4 boksy po 10 prosiąt

3. Maciory ciężarne - 10 boksów / macior

4. Porodówka Otwarte, przestronne wnętrze pozwala na wygodną organizację kilkunastu boksów o odrębnych funkcjach. Projektanci proponują wydzielenie osobnych części na krycie, porodówkę, chów prosiąt i macior ciężarnych.

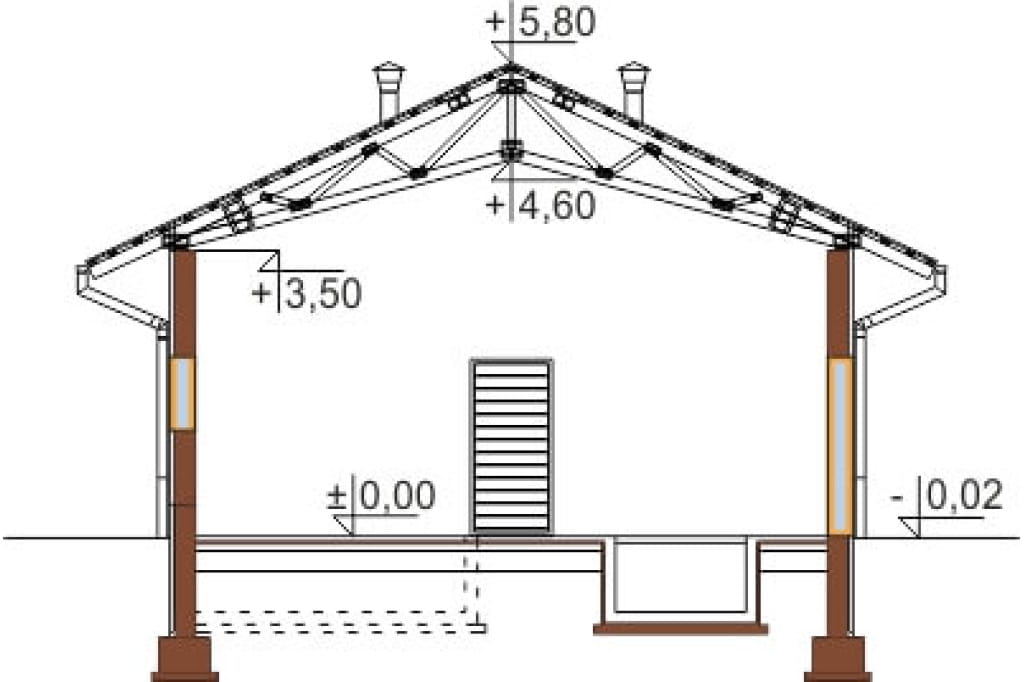

Przekrój



Projekt ZG-63 - przekrój

Prosta konstrukcja z dachem o niewielkim kącie nachylenia połaci to gwarancja sprawnej budowy, która nie pochłonie nadmiernych kosztów.

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku pełniącego funkcję chlewni zarodowej ZG-63, parterowy niepodpiwniczony. Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny. Więźba dachowa prefabrykowana z dźwigarów drewnianych. Kąt nachylenia dachu 25°. Budynek przystosowany do hodowli bezściółkowej. Zamiast kanału gnojowego można zastosować obornik odprowadzany hydraulicznie.
Pokrycia dachu: blacha dachówkowa
Program: chlewnia zarodowa z czterema stanowiskami przystosowanymi krycia macior, odchowu prosiąt, stanowisko dla macior ciężarnych oraz porodówka.

Powierzchnia zabudowy: 86.80 m²
Powierzchnia użytkowa: 75.60 m²
Kubatura: 464.00 m³
Szerokość działki: 16.40 m
Ilość kondygnacji: 1
Liczba pomieszczeń: 1
Pokój na parterze: Nie
ZAWARTOŚĆ PROJEKTU:



Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gospodarcze, dla rolnika, projekt budynku gospodarczego, projekt chlewni, projekty budynków inwentarskich, projekt budynku inwentarskiego, inwentarskie
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Marek Lizak
