Budynek produkcyjno - usługowy
Kod: K-39
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 511,20 m2. Projekt budynku produkcyjno - usługowego K-39, piętrowy, bez podpiwniczenia i bez garażu.
Dla inwestorów prowadzących działalność produkcyjną stworzyliśmy K-39. Jest to projekt średniej wielkości budynku piętrowego z dwoma halami produkcyjnymi i dwoma magazynami, który ma tradycyjną architekturę i prostą bryłę. Zaletą K-39 jest fakt, że jest łatwy w realizacji i jego koszty budowy są niskie. Projekt można dostosować podczas adaptacji do wymagań inwestora, zmieniając jego funkcję na bardziej usługową.

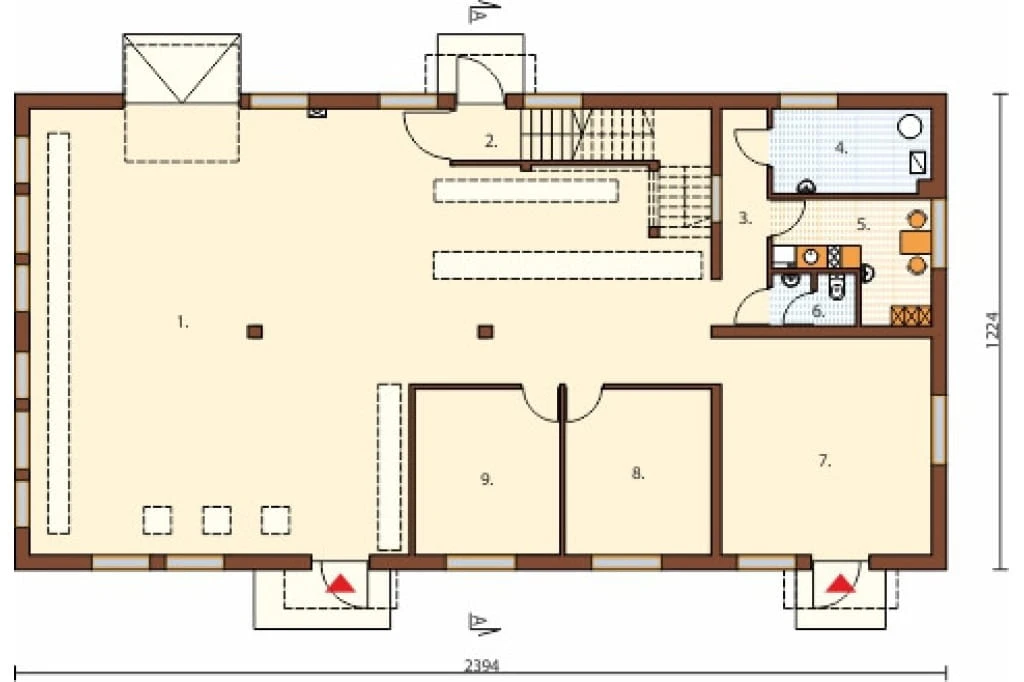

Rzut parteru
Parter: 257,5 m2
1. Hala produkcyjna 159,7 m2
2. Klatka schodowa 6,9 m2
3. Korytarz 6,7 m2
4. Kotłownia 8,9 m2
5. Pomieszczenie socjalne 10,1 m2
6. WC 2,7 m2
7. Ekspozycja 30,4 m2
8. Biuro 16,1 m2
9. Biuro 16,1 m2
Na parterze zaprojektowaliśmy halę produkcyjną o powierzchni 159,7 m2 z wjazdem dla transportu od strony elewacji ogrodowej, dwa pomieszczenia biurowe o powierzchni 16,1 m2, zaplecze socjalne, oraz kotłownię i pomieszczenie z ekspozycją.

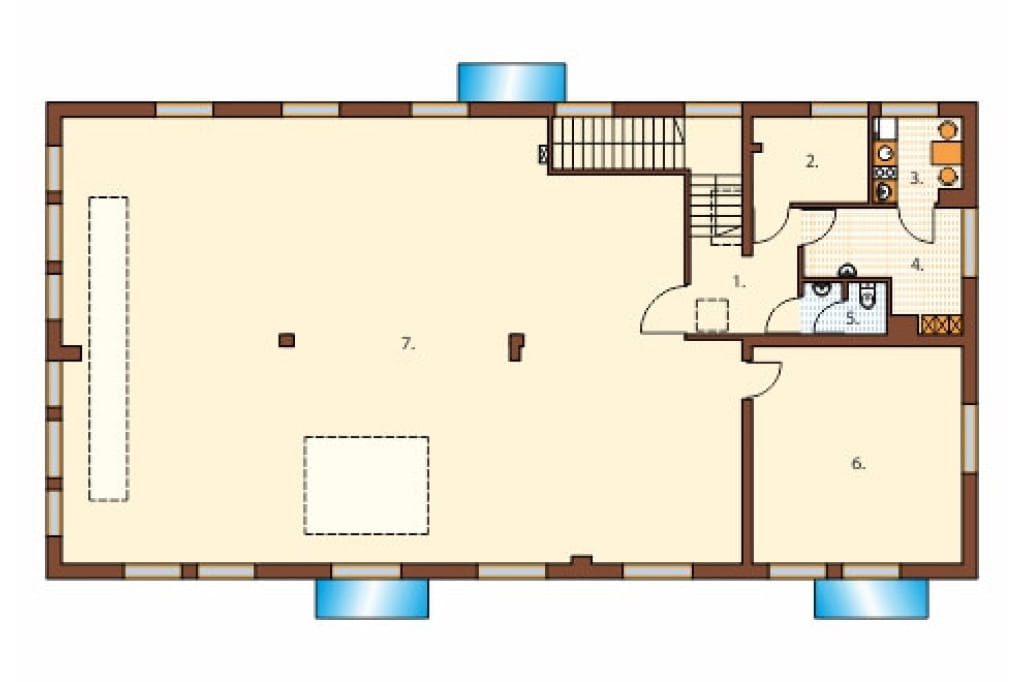

Rzut pierwszego piętra
Piętro: 253,8 m2
1. Komunikacja 12,0 m2
2. Magazyn 6,6 m2
3. Pokój śniadań 4,9 m2
4. Pomieszczenie socjalne 9,7 m2
5. WC 2,7 m2
6. Magazyn 30,4 m2
7. Hala produkcyjna 187,5 m2
Na piętrze zaprojektowaliśmy dużą halę produkcyjną o powierzchni 187,5 m2. Dwa magazyny: główny o powierzchni 30,4 m2 i mniejszy pomocniczy o powierzchni 6,6 m2. Dla pracowników zaplanowaliśmy pełne zaplecze z oddzielnymi pokojami śniadań i socjalnym.

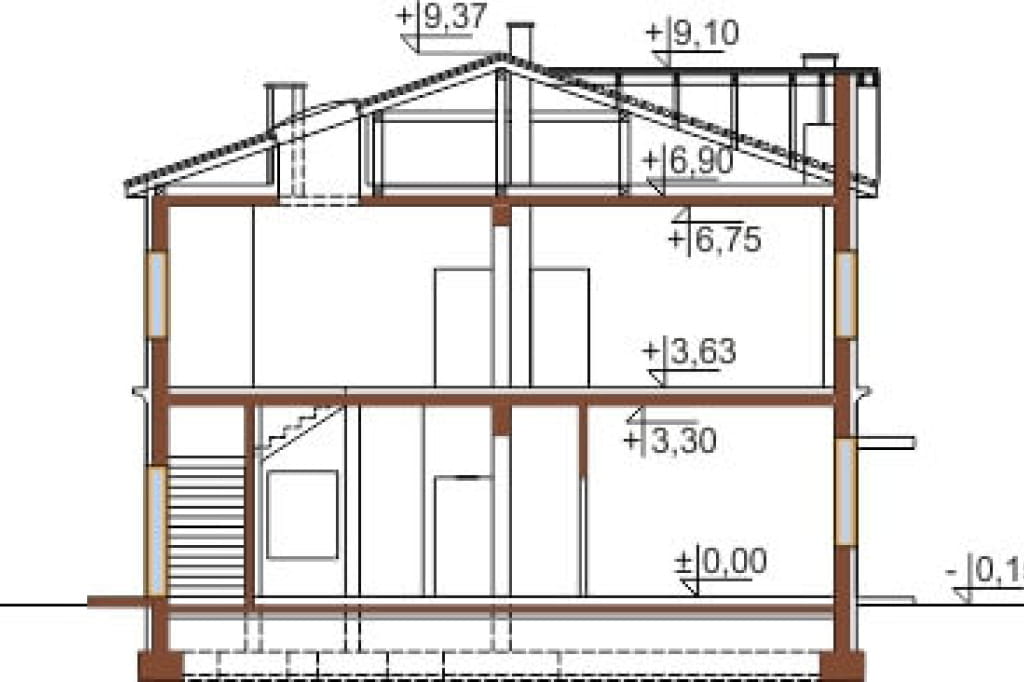

Przekrój
Jest prostym projektem piętrowego budynku produkcyjno-usługowego.

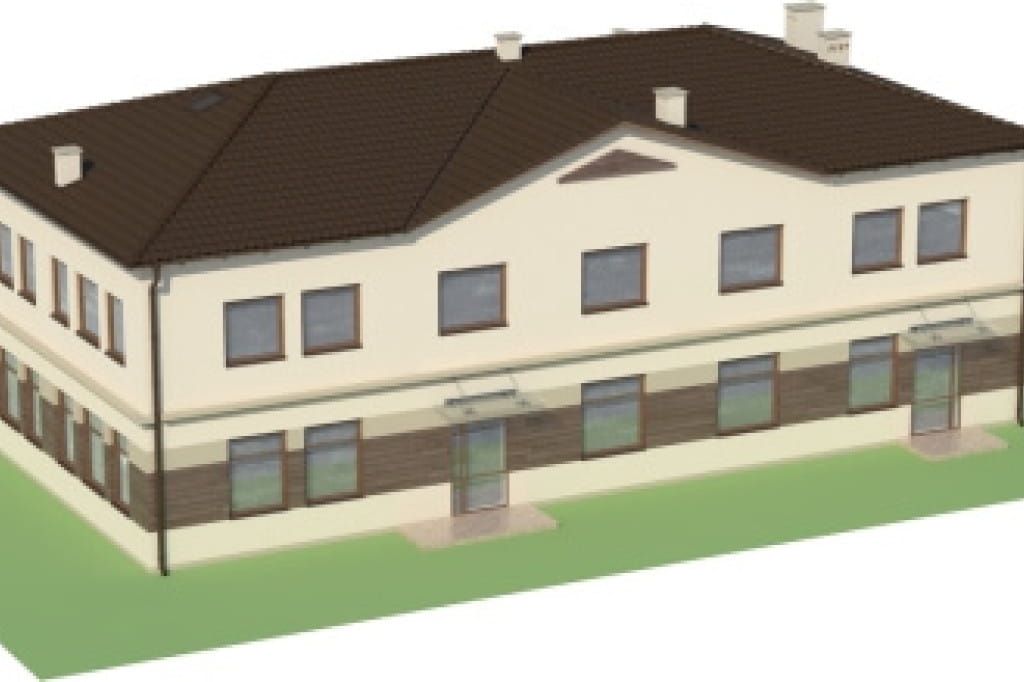

Model
Bryła K-39 powstała na planie prostokąta. Architektura projektu jest bardzo prosta, tworzyliśmy ją z myślą o obniżeniu kosztów budowy. Projekt ten posiada dużą liczbę przeszkleń w każdej z elewacji, co zapewnia odpowiednie naświetlenie pomieszczeń. Wjazd do hali produkcyjnej zlokalizowaliśmy w elewacji ogrodowej. K-39 doskonale nadaje się na siedzibę i miejsce produkcji dla małych i średnich firm. Do realizacji budynku potrzebna będzie działka o szerokości minimum 20.30 m.

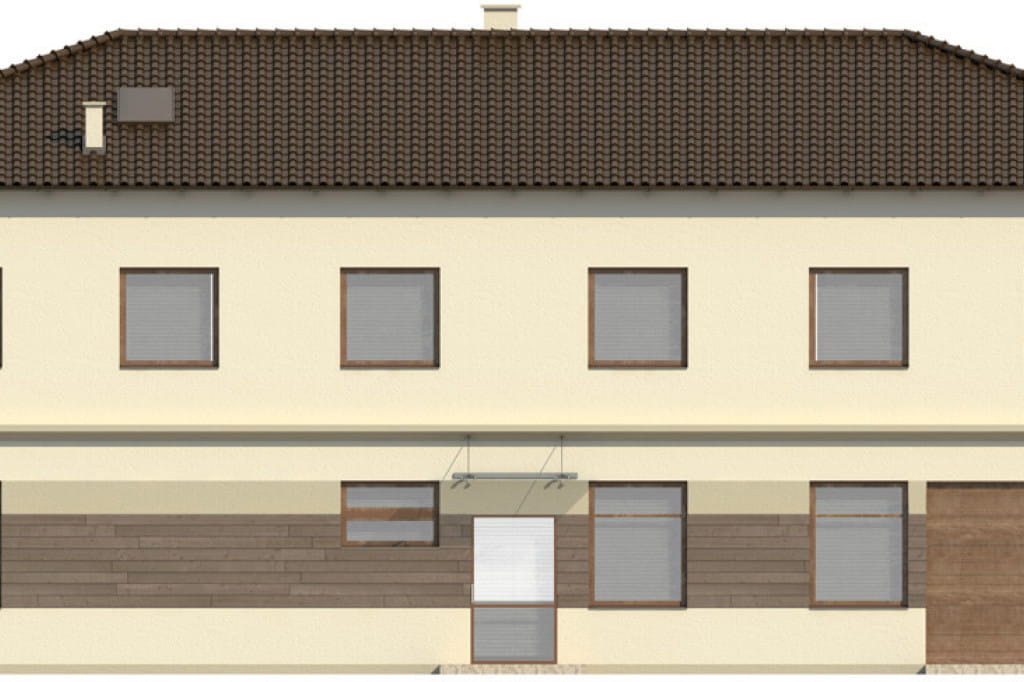

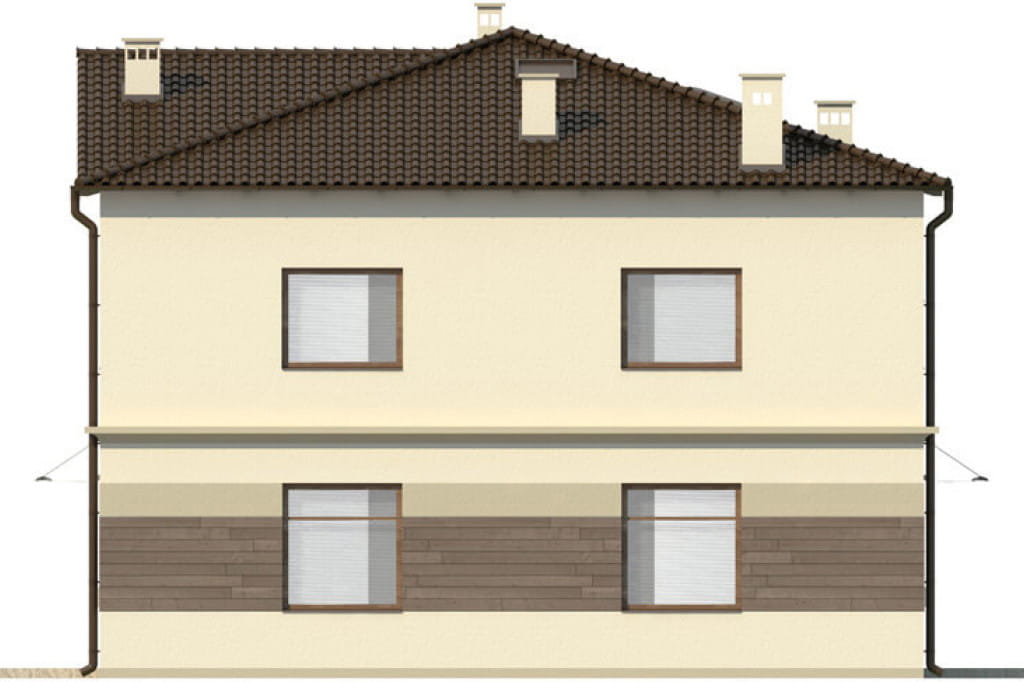

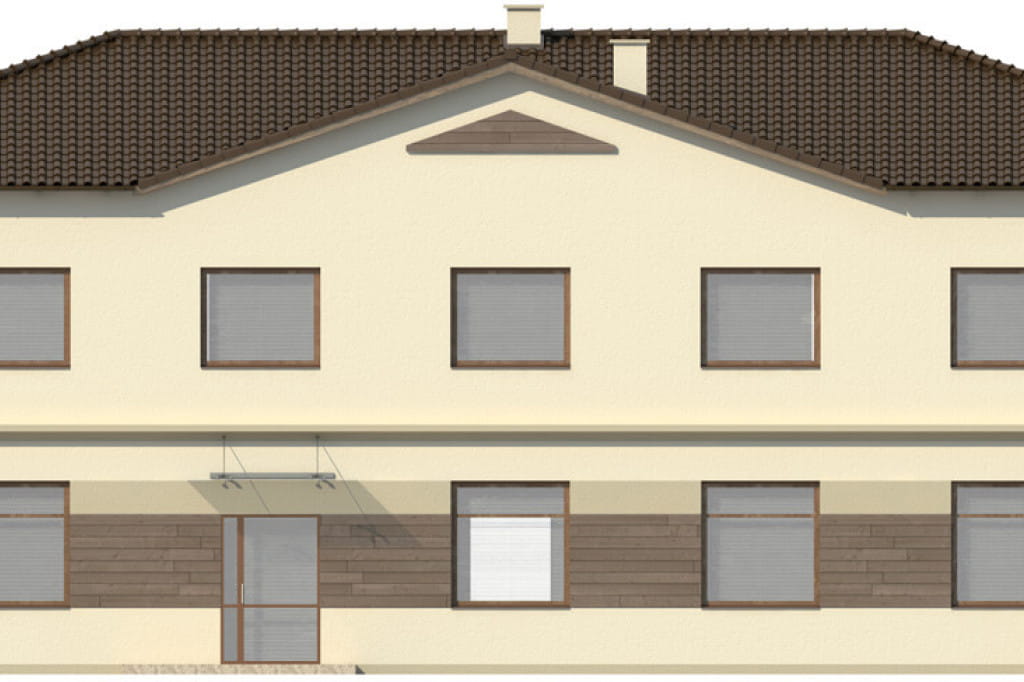

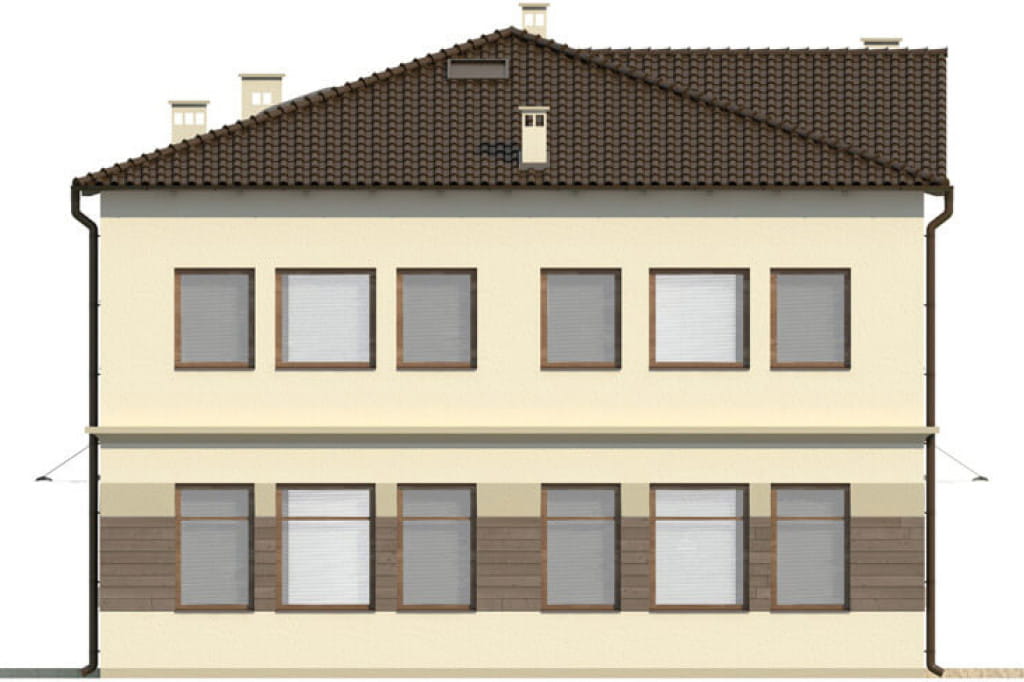

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 12 cm, tynk zewnętrzny
Stropy: żelbetowe
Kąt nachylenia dachu: 19°
Pokrycie dachu: blacha dachówkowa
Ogrzewanie: budynek ogrzewany z własnego źródła ciepła - kotłownia gazowa do c.o i c.w.u.
Program: 2 hale produkcyjne, 2 magazyny, 2 biura dla pracowników, zaplecze socjalne, zaplecze sanitarne, ekspozycja, kotłownia gazowa.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, hydranty p.poż.)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne)
- opinie rzeczoznawców: BHP, Sanitarna, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- przedmiar robót budowlanych (pełne zestawienie materiałów)
- zgoda na zmiany w projekcie
Zdjęcia z realizacji zobacz wszystkie >>
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 200 - 300
- Kąt nachylenia dachu (°) 15 - 20
- Szerokość działki/krótszy bok (m) 20 - 25
- Długość działki/dłuższy bok (m) 30 - 40
- Wysokość budynku (m) 9 - 10
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 511.20
- Powierzchnia zabudowy (m²) 293.30
- Szerokość budynku/krótszy bok (m) 12.24
- Długość budynku/dłuższy bok (m) 23.94
- Wysokość budynku (m) 9.52
- Szerokość działki/krótszy bok (m) 20.24
- Długość działki/dłuższy bok (m) 31.94
- Kąt nachylenia dachu (°) 19
- Rodzaj dachu wielospadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Układ dachu kalenicowy
- Pokrycie dachu* blachodachówka
- Kubatura (m³) 2404.60
- Liczba kondygnacji 2
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 187.25
- Liczba pomieszczeń 16
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
