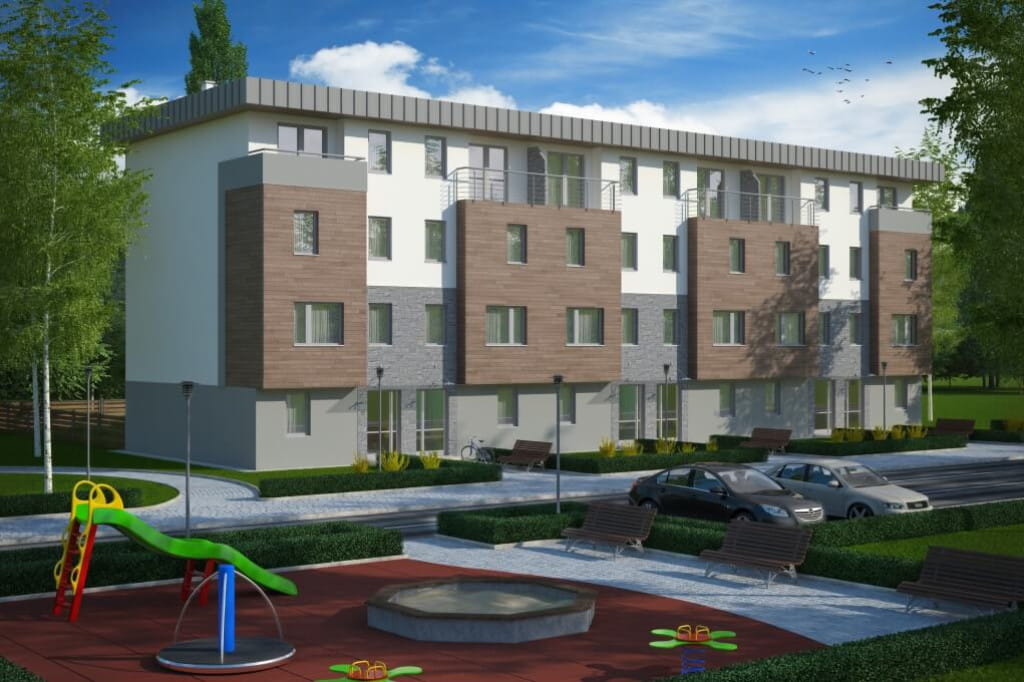

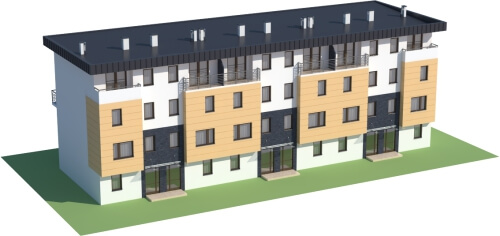

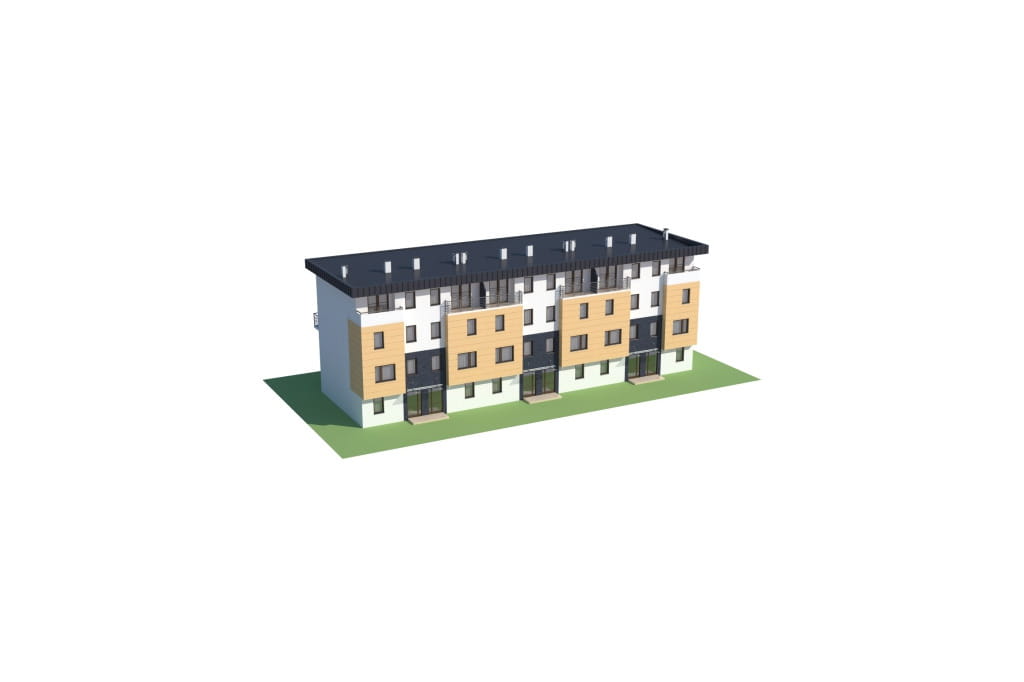

Model

Bryła budynku jest niezwykle prosta, a przy tym atrakcyjna i ciekawa w odbiorze wizualnym. Jej prostopadłościenny charakter został podkreślony poprzez zastosowanie stropodachu, który doskonale wpisze się w tereny miejskie. Dzięki zaprojektowaniu w każdym segmencie trzech pięter w całym zespole zaplanowano aż dwanaście mieszkań prywatnych.

Elewacje

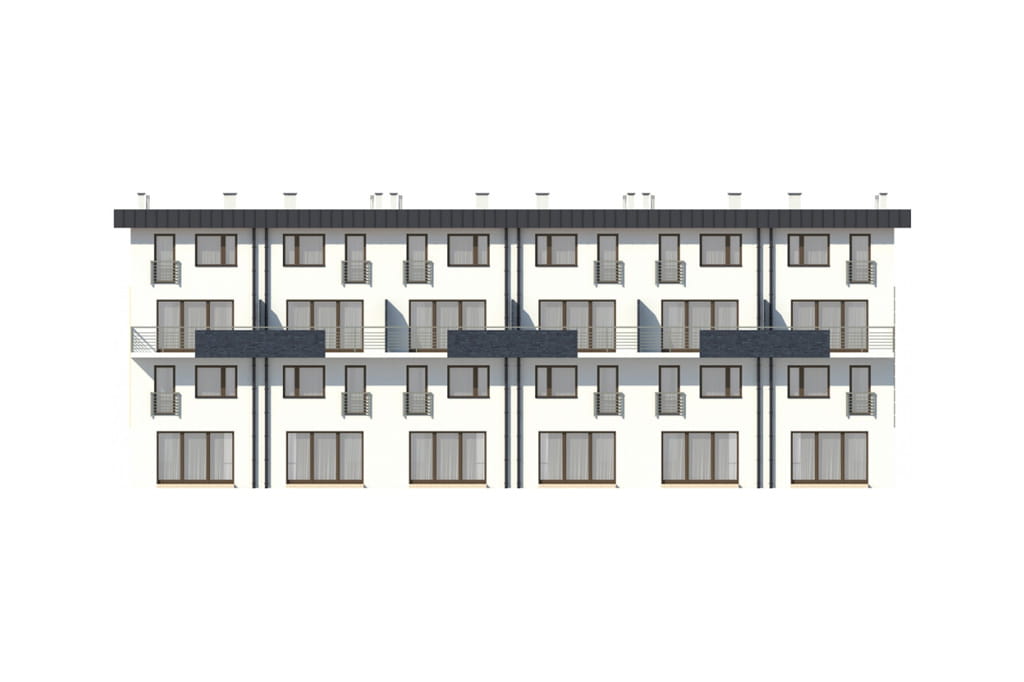

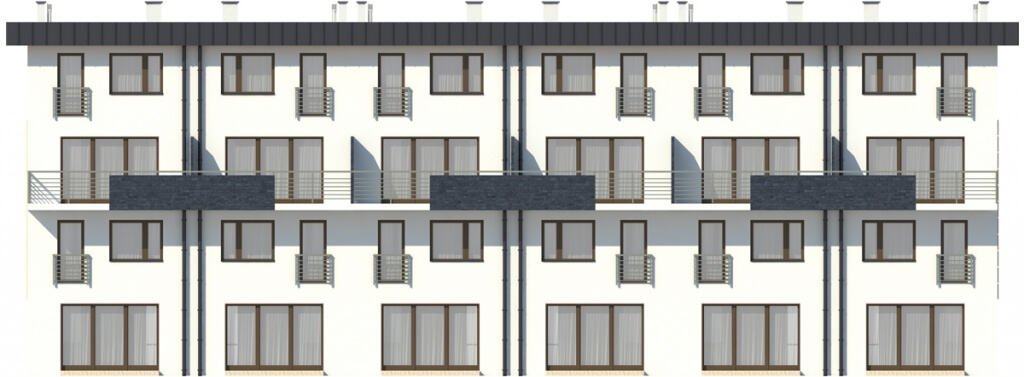

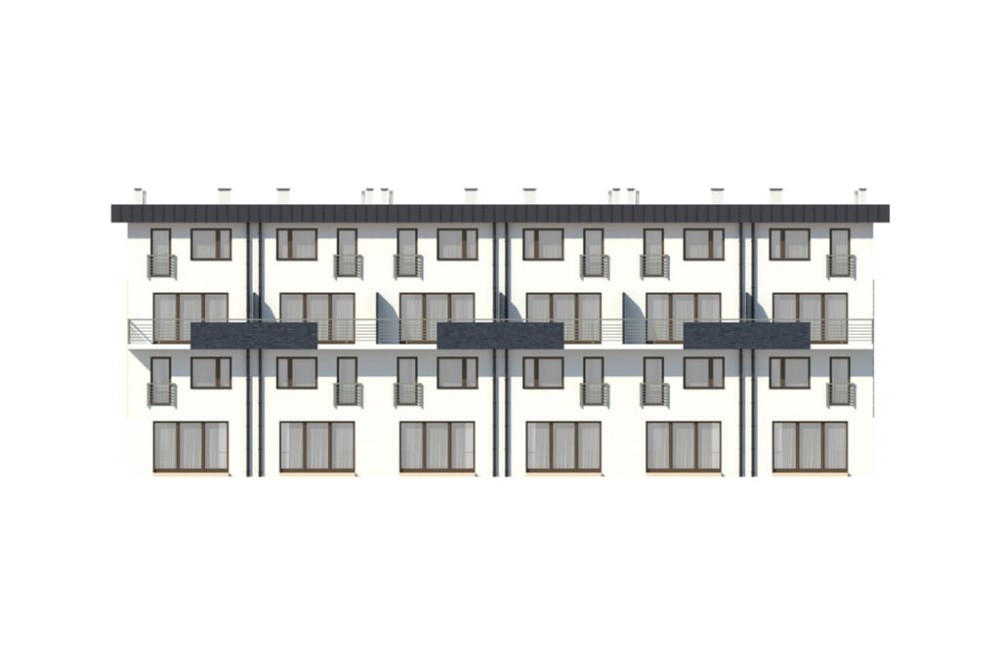

elewacja ogrodowa

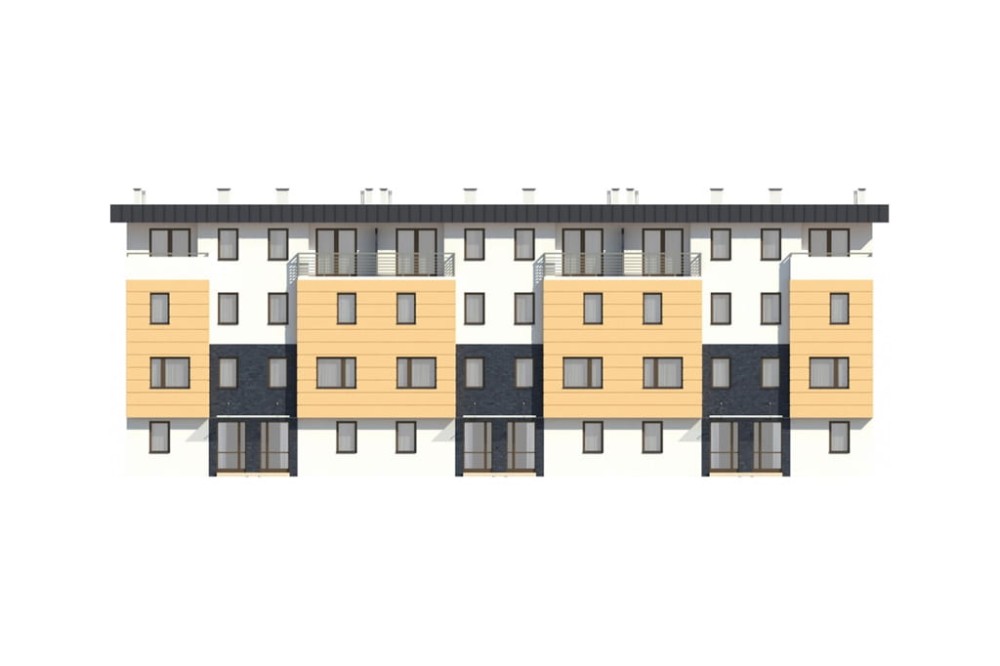

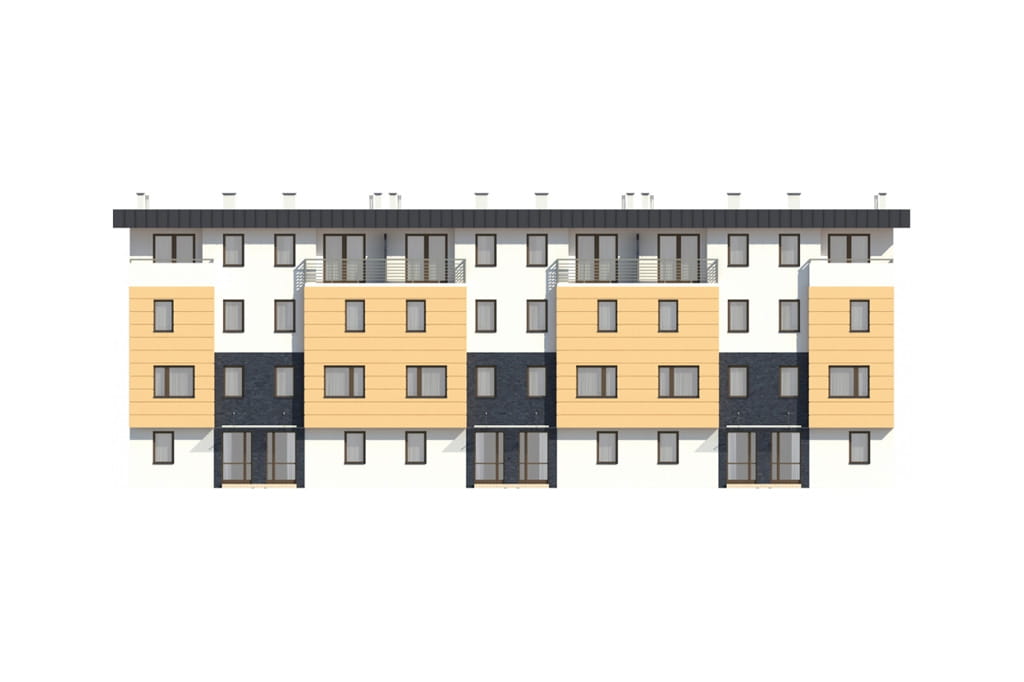

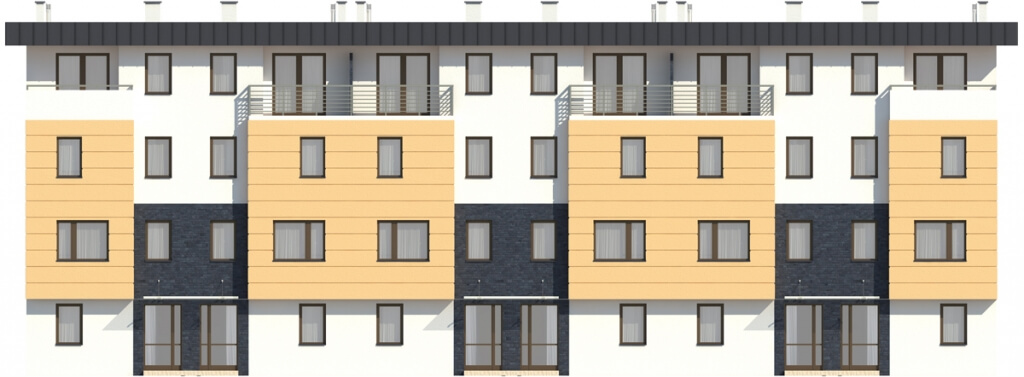

elewacja frontowa
elewacja boczna
elewacja boczna

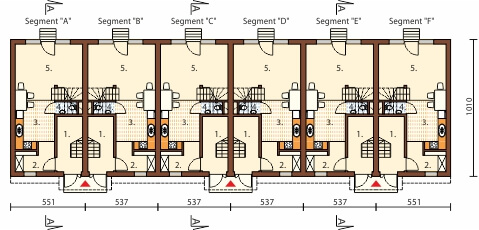

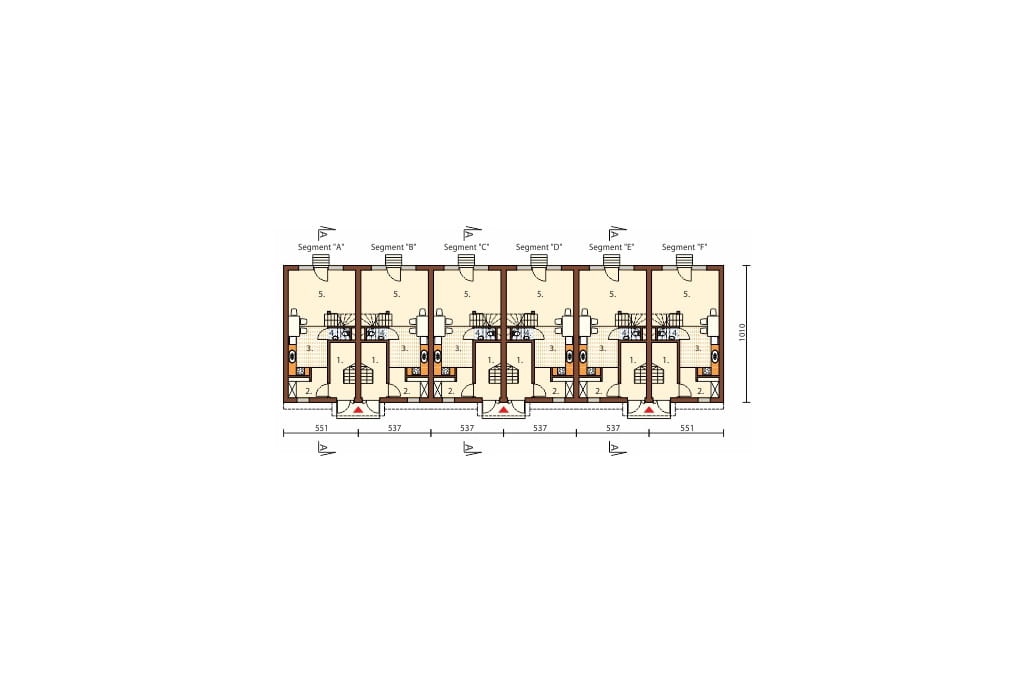

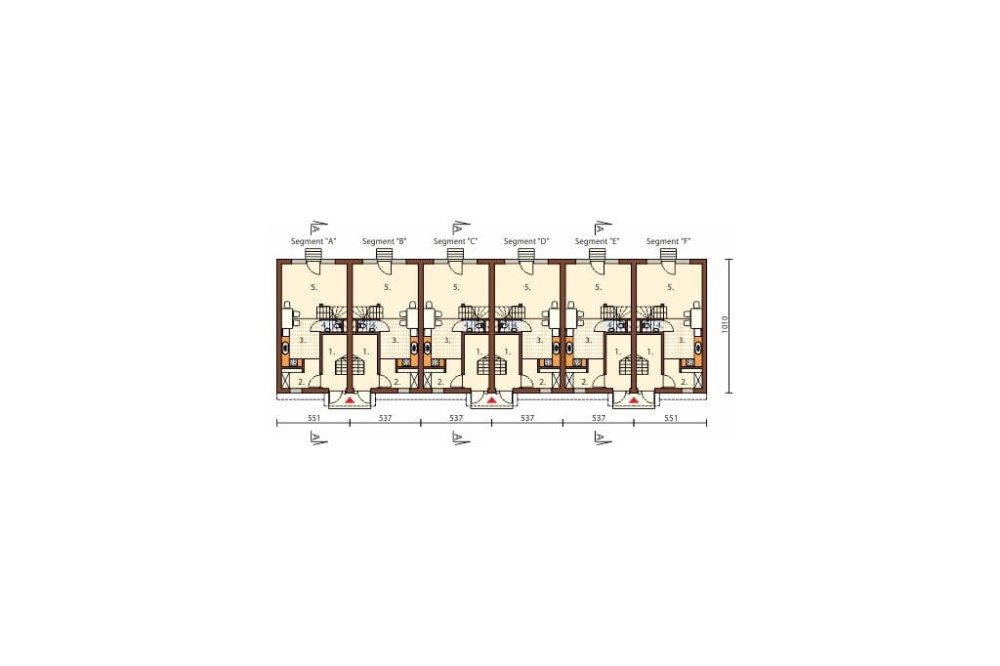

Rzut parteru

Parter: Segment "A", "D", "E", "F": 41,4 m2

1. 1/2 klatki schodowej 6,3 m2

2. Hall 5,3 m2

3. Aneks kuchenny 6,9 m2

4. WC 1,3 m2

5. Pokój dzienny 21,7 m2

Segment "B": 41,4 m2

1. 1/2 klatki schodowej 6,3 m2

2. Hall 5,3 m2

3. Aneks kuchenny 6,9 m2

4. WC 1,3 m2

5. Pokój dzienny 21,7 m2

Segment "C": 41,4 m2

1. 1/2 klatki chodowej 6,3 m2

2. Hall 5,3 m2

3. Aneks kuchenny 6,9 m2

4. WC 1,3 m2

5. Pokój dzienny 21,7 m2



Na parterze każdego segmentu znajduje się przestronny pokój dzienny z wyjściem do strefy zewnętrznej, otwarty na kuchnię z kącikiem jadalnym. Ponadto zaplanowano tu toaletę pod schodami, hall wejściowy oraz prywatny węzeł komunikacyjny prowadzący na piętro.

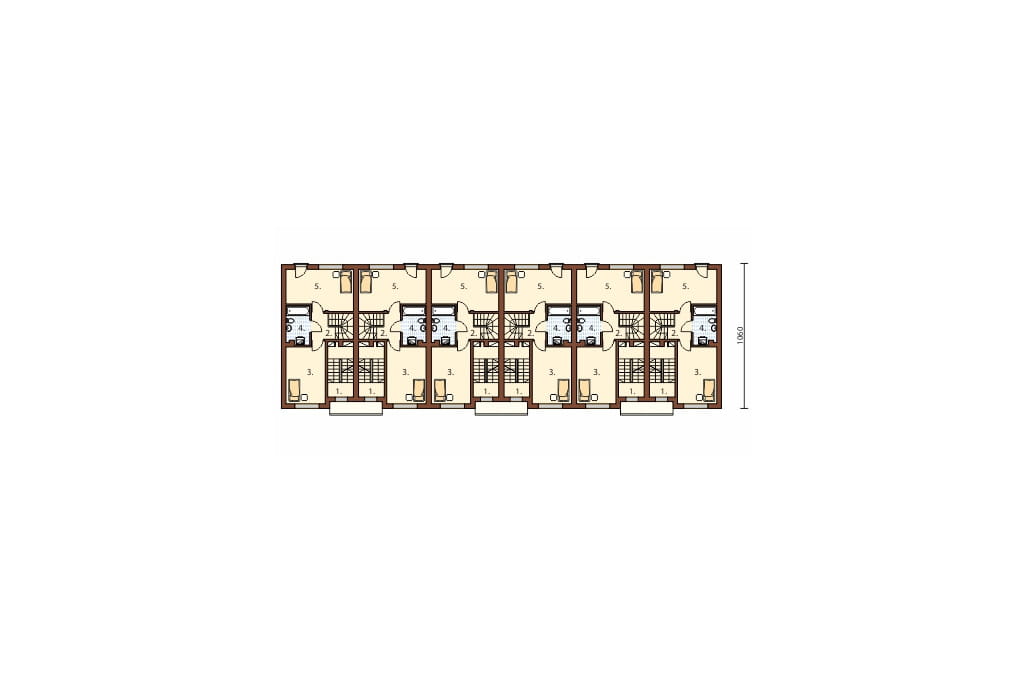

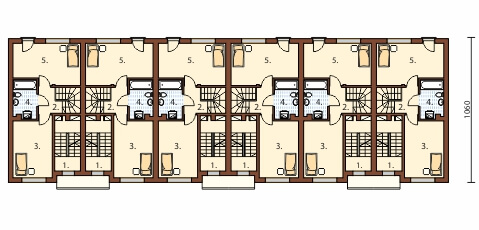

Rzut I piętra

I piętro: Segment "A", "D", "E", "F": 43,7 m2

1. 1/2 klatki schodowej 5,5 m2

2. Hall + schody 6,0 m2

3. Pokój 12,7 m2

4. Łazienka 5,0 m2

5. Pokój 14,5 m2

Segment "B": 43,7 m2

1. 1/2 klatki schodowej 5,5 m2

2. Hall + schody 6,0 m2

3. Pokój 12,7 m2

4. Łazienka 5,0 m2

5. Pokój 14,5 m2

Segment "C": 43,7 m2

1. 1/2 klatki chodowej 5,5 m2

2. Hall + schody 6,0 m2

3. Pokój 12,7 m2

4. Łazienka 5,0 m2

5. Pokój 14,5 m2

Na pierwszym piętrze znajdują się dwie prywatne sypialnie oraz łazienka z wanną. Pokoje są przestronne i umożliwiają zapewnienie wygodnego miejsca do odpoczynku więcej niż jednej osobie.

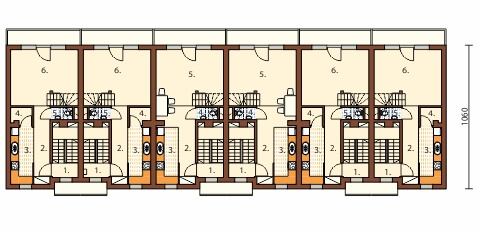

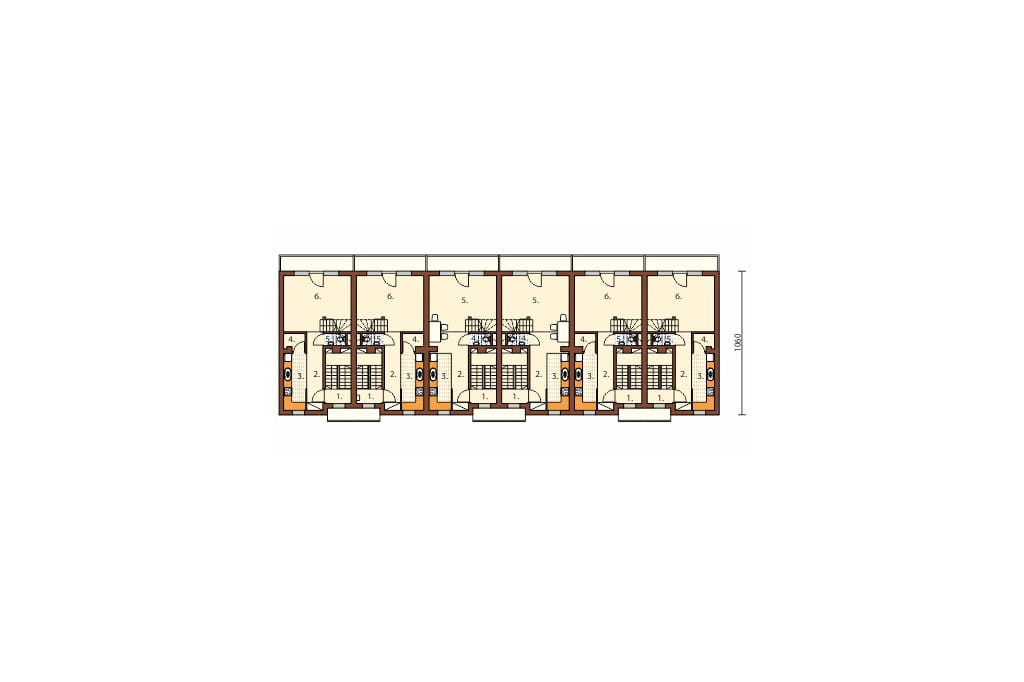

Rzut II piętra

II piętro: Segment "A", "E", "F": 41,4 m2

1. 1/2 klatki schodowej 5,5 m2

2. Hall 9,4 m2

3. Kuchnia 6,9 m2

4. Spiżarnia 2,0 m2

5. WC 1,3 m2

6. Pokój dzienny 18,7 m2

Segment "B": 41,4 m2

1. 1/2 klatki schodowej 5,5 m2

2. Hall 6,9 m2

3. Kuchnia 6,9 m2

4. Spiżarnia 2,0 m2

5. WC 1,3 m2

6. Pokój dzienny 18,7 m2

Segment "C", "D": 41,9 m2

1. 1/2 klatki chodowej 5,5 m2

2. Hall 5,2 m2

3. Kuchnia 7,1 m2

4. WC 1,3 m2

5. Pokój dzienny 22,7 m2

Na drugim piętrze zaplanowano strefę dzienną kolejnego mieszkania. Tworzą ją: salon, wyodrębniona kuchnia ze spiżarnią oraz umiejscowiona pod schodami toaleta.

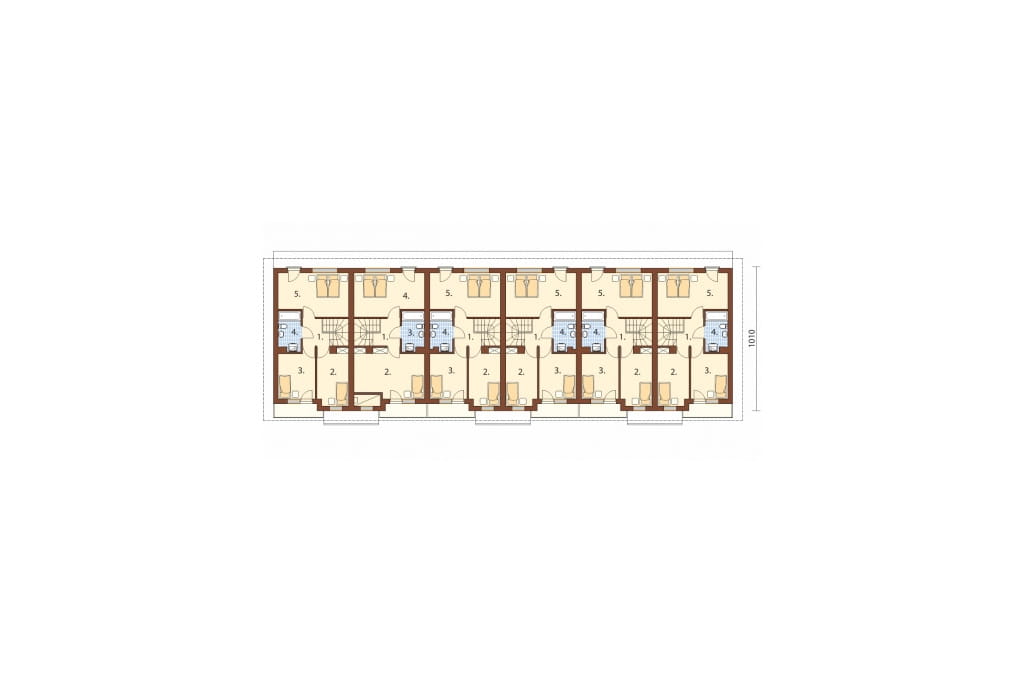

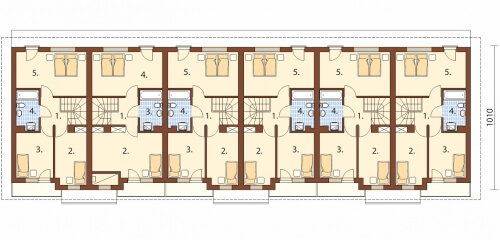

Rzut III piętra

III piętro: Segment "A", "D", "E", "F": 43,5 m2

1. Hall + schody 6,7 m2

2. Pokój 8,9 m2

3. Pokój 8,8 m2

4. Łazienka 4,5 m2

5. Pokój 14,6 m2

Segment "B": 42,0 m2

1. Hall + schody 6,7 m2

2. Pokój 16,2 m2

3. Łazienka 4,5 m2

4. Pokój 14,6 m2

Segment "C": 43,5 m2

1. Hall + schody 6,7 m2

2. Pokój 8,9 m2

3. Pokój 8,8 m2

4. Łazienka 4,5 m2

5. Pokój 14,6 m2

Na trzecim piętrze zorganizowano strefę nocną, w której znajdują się trzy pokoje prywatne oraz łazienka z wanną. Sypialnie są bardzo komfortowe i z pewnością pozwolą na wygodne życie średniej wielkości rodzinie.

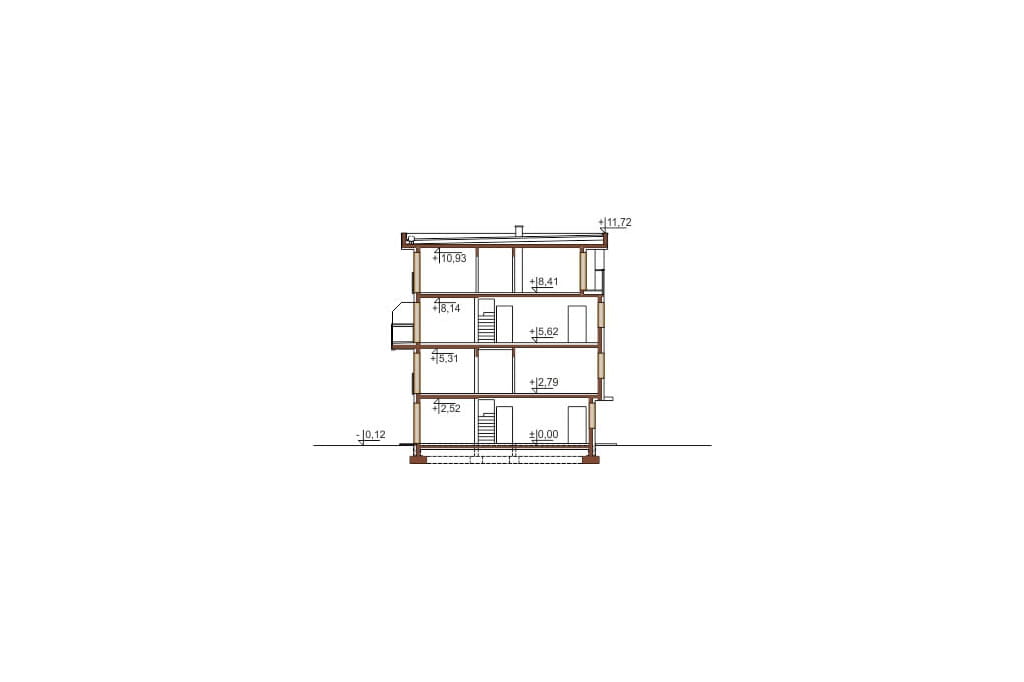

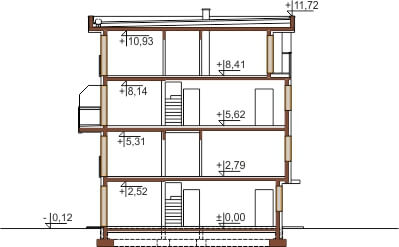

Przekrój

Budowa zespołu mieszkaniowego jest świetnym rozwiązaniem w terenach miejskich, gdzie nie ma zbyt dużo miejsca na realizację tradycyjnych, wolnostojących domów jednorodzinnych. Ponadto nowoczesny styl idealnie będzie wpisywał się w silnie zurbanizowany krajobraz, dodatkowo go podkreślając.

Projekt sześciu budynków jednorodzinnych dwulokalowych w zabudowie szeregowej DM-6491. Obiekt trzypiętrowy, bez garażu i bez podpiwniczenia. Technologia tradycyjna. Ściany zewnętrzne: pustak Silka 18 cm, styropian 15 cm, tynk zewnętrzny. Stropy: żelbetowe. Kąt nachylenia stropodachu 3%.
Program: sześć budynków jednorodzinnych. W każdym budynku dwa mieszkania ze wspólną klatką schodową. Każde mieszkanie dwupoziomowe zawiera: salon z kuchnią lub aneksem kuchennym, WC, łazienkę oraz 2 lub 3 pokoje.
Ogrzewanie: każde mieszkanie posiada wlasny kocioł gazowy dwufunckyjny do c.o i c.w.u.


ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- kosztorys inwestorski budowlany z pełnym przedmiarem robót
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie



Powierzchnia zabudowy: 338.70 m²
Powierzchnia użytkowa: 1019.70 m²
Kubatura: 3731.10 m³
Szerokość działki: 18.60 m
Ilość kondygnacji: 4
Kąt nachylenia dachu:
Pokój na parterze: Nie
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: bliźniaki, dwurodzinne, piętrowe, komercyjne, dom w zabudowie szeregowej, jednorodzinne, wielorodzinne, budynek wielorodzinny, projekt budynku wielorodzinnego, projekty budynków wielorodzinnych, w zabudowie szeregowej
Technologia: tradycyjna
Styl: modernistyczny

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 4 EGZ. PROJEKTU 5 400PLN

Projekt został opracowany zgodnie z aktualnie obowiązującymi normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
